小米AC2350无线路由器拆机

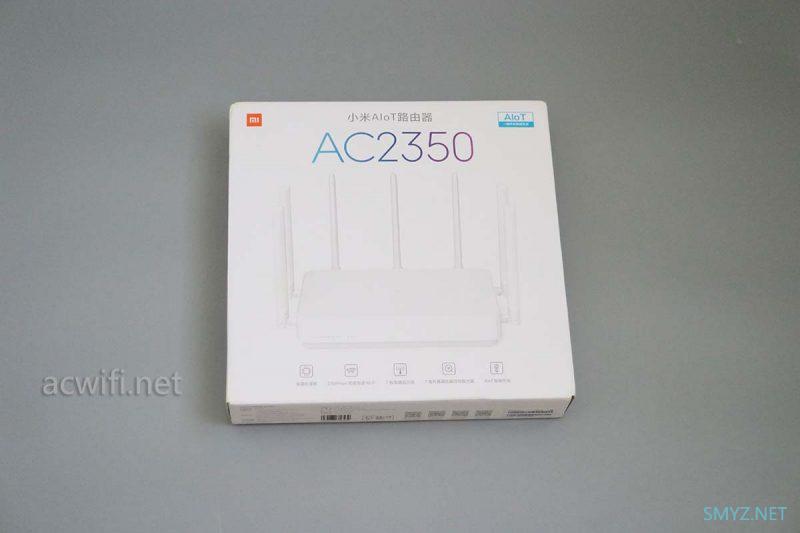

小米AC2350路由器外包装上有AIoT的说明,可能有独立的无线芯片让小米智能设备连接。

小米AC2350无线路由器拆机

白加黑减呀,忘记了,好多照片曝光不准。

小米AC2350无线路由器拆机

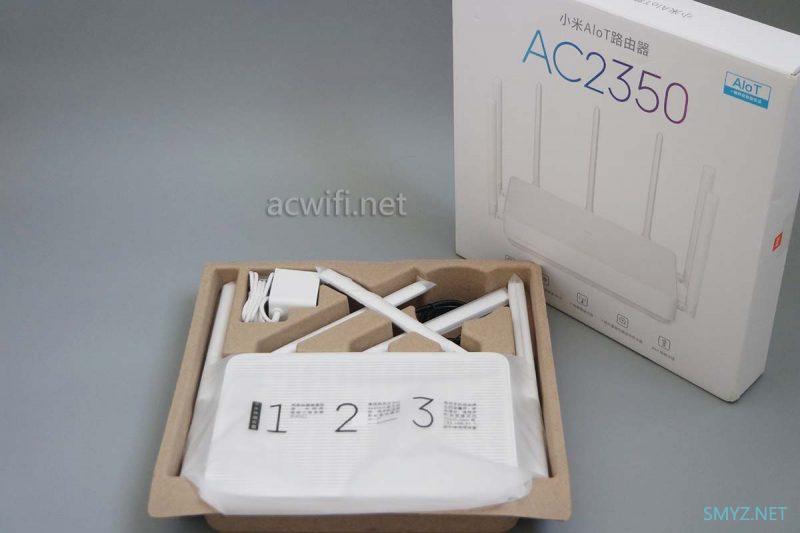

取出内盒:

小米AC2350无线路由器拆机

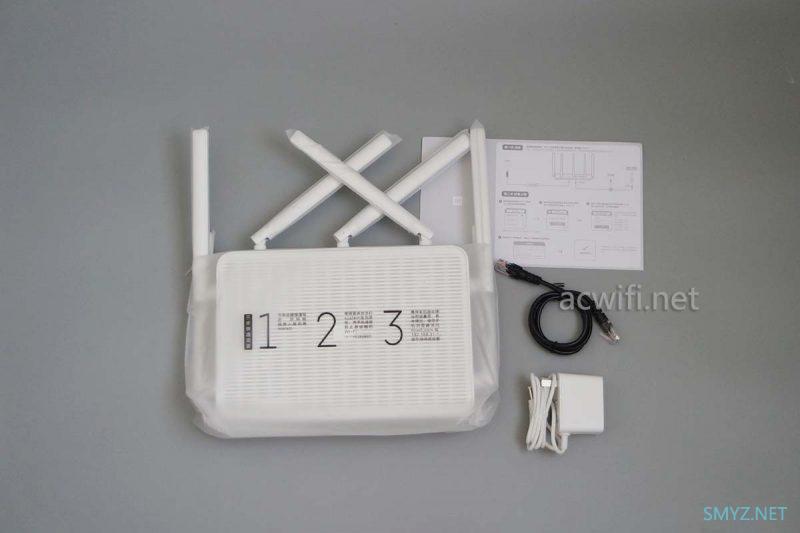

看见所有配件 :

小米AC2350无线路由器拆机

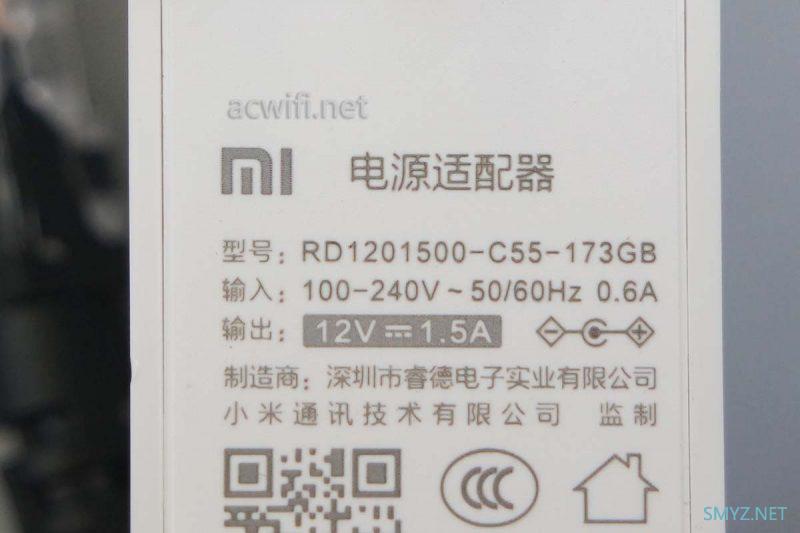

配件里有网线,不错,电源输出规格是12V/1.5A,不错的:

小米AC2350无线路由器拆机

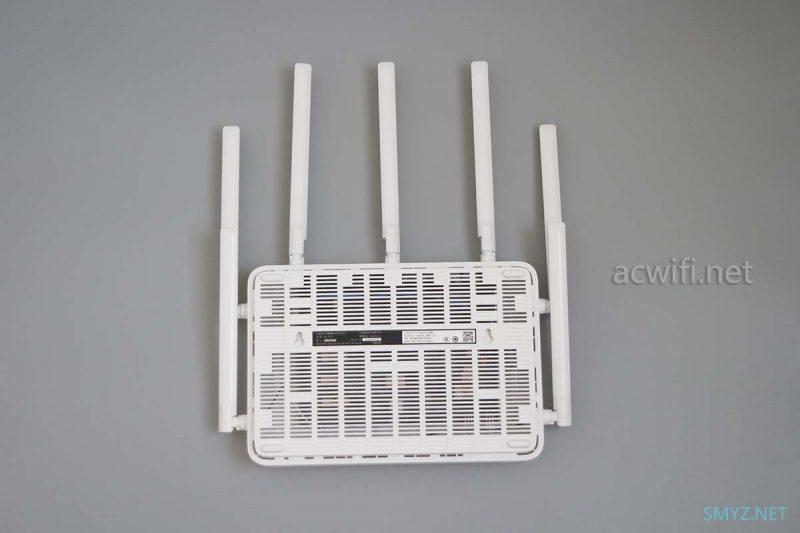

机身底部全是散热孔:

小米AC2350无线路由器拆机

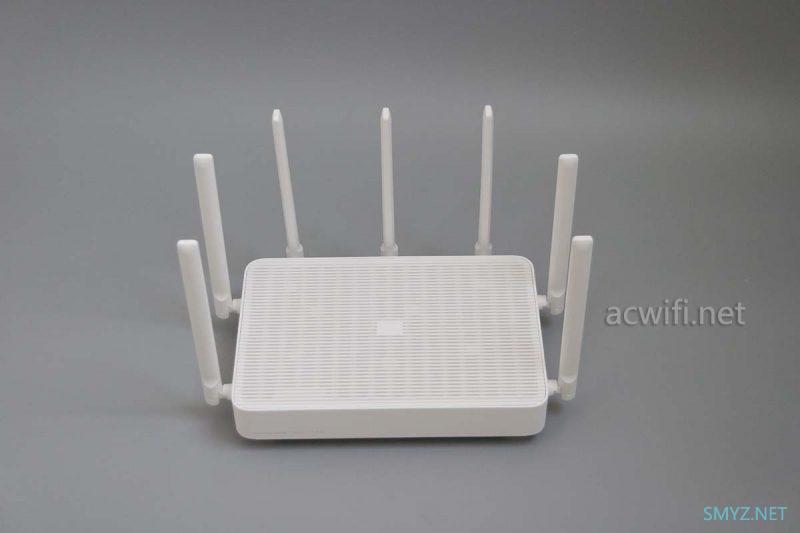

机身正身:

小米AC2350无线路由器拆机

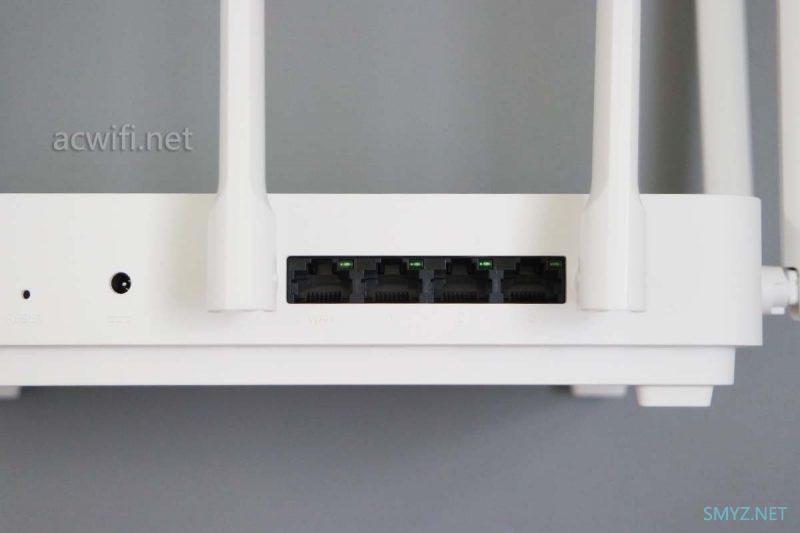

背面四个全千兆网口:

小米AC2350无线路由器拆机

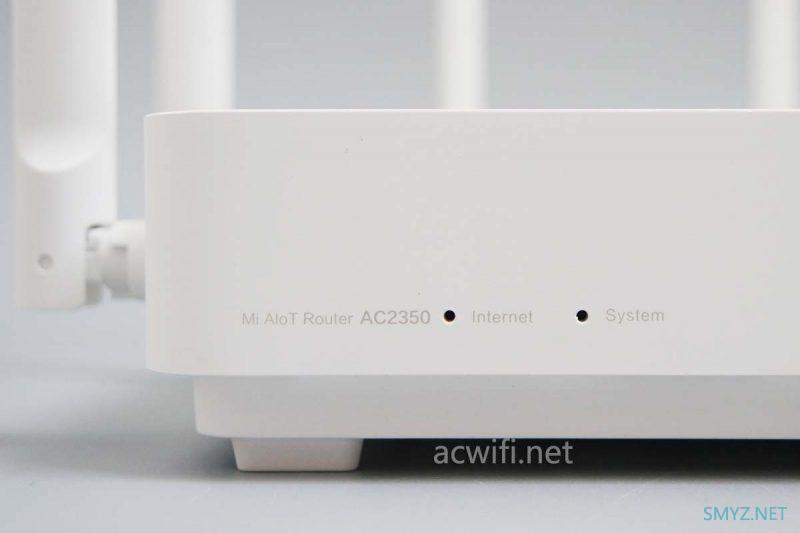

机身前脸有2个高逼格的指示灯:

小米AC2350无线路由器拆机

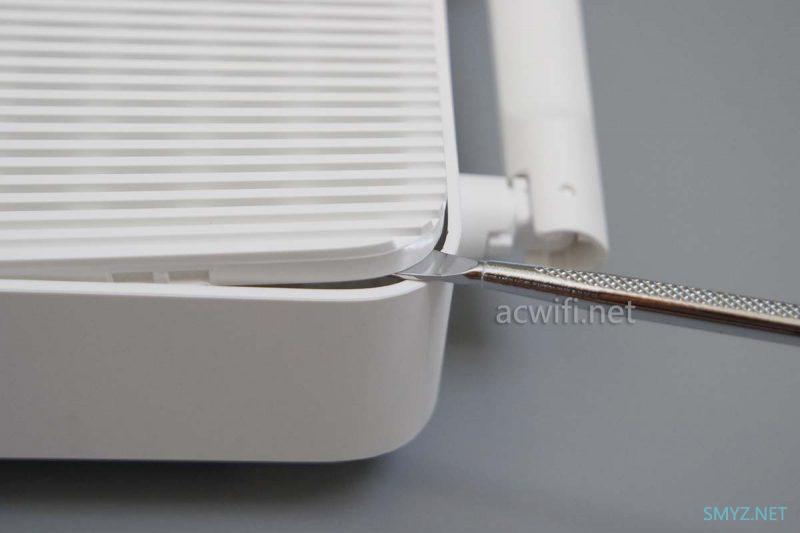

从这里开拆:

小米AC2350无线路由器拆机

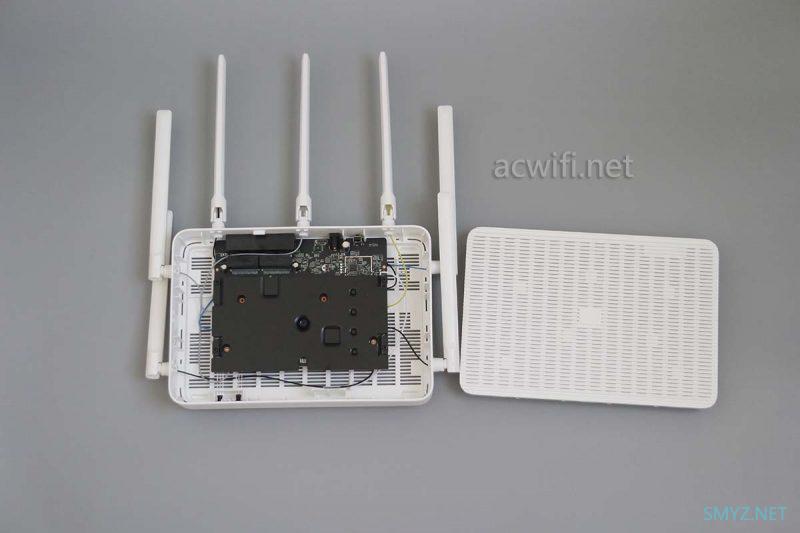

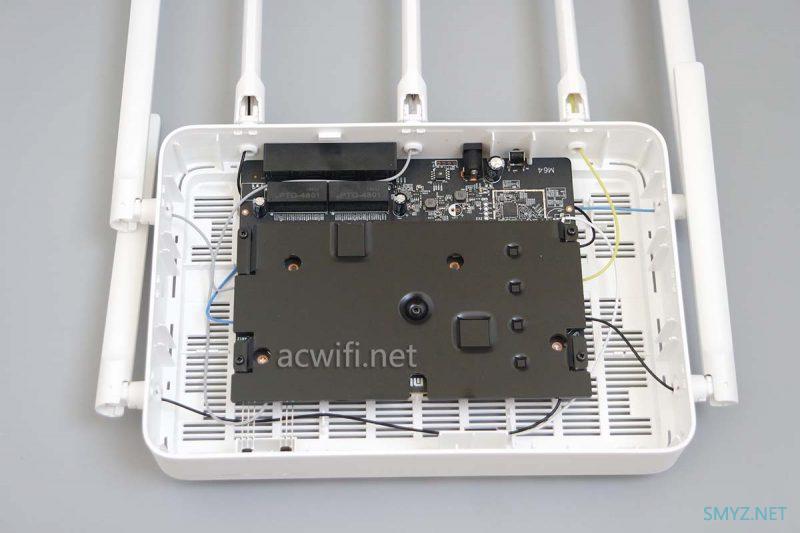

看见里面的主板了,里面的空间还可以放2个2.5寸硬盘。

小米AC2350无线路由器拆机

一片大的散热铝片,经过N道工序一次冲压成型。所有天线焊在线主板上,我没办法取出主板,咸鱼要翻身都不可能,除非自宫,把所有天线扯掉。

小米AC2350无线路由器拆机

外置了七根天线,3根2.4G,4根5G,还有一根内置的,是IoT专用,位于前脸的位置,粘紧了,摘不下来。

小米AC2350无线路由器拆机

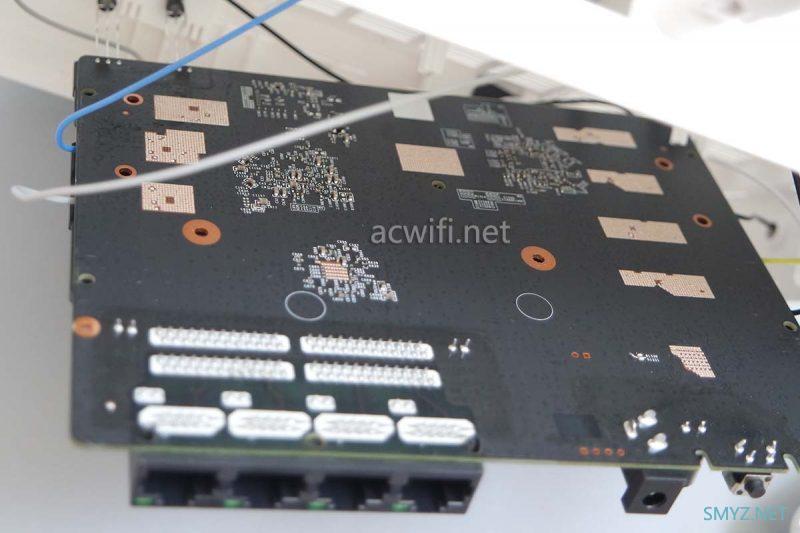

经过N道手工之后,翻转了主板,可以看背面,没芯片,还好,否则 不知道怎样拍芯片了。

小米AC2350无线路由器拆机

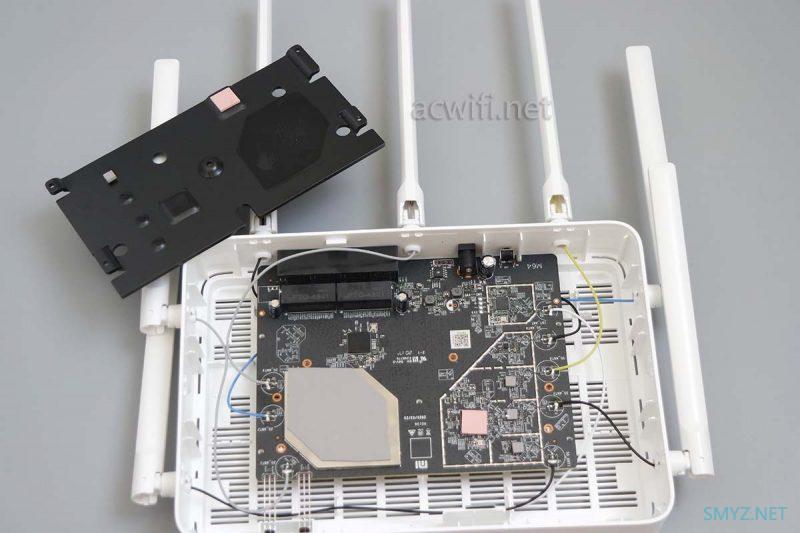

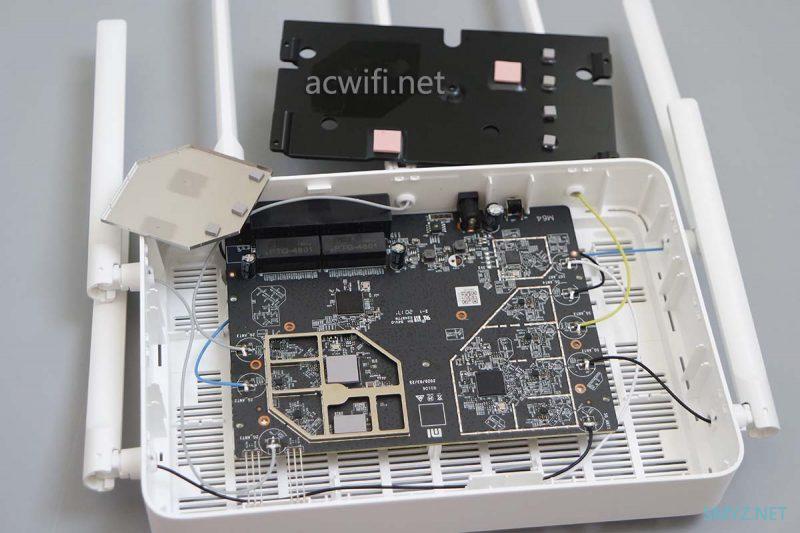

取下主板正面的散热片:

小米AC2350无线路由器拆机

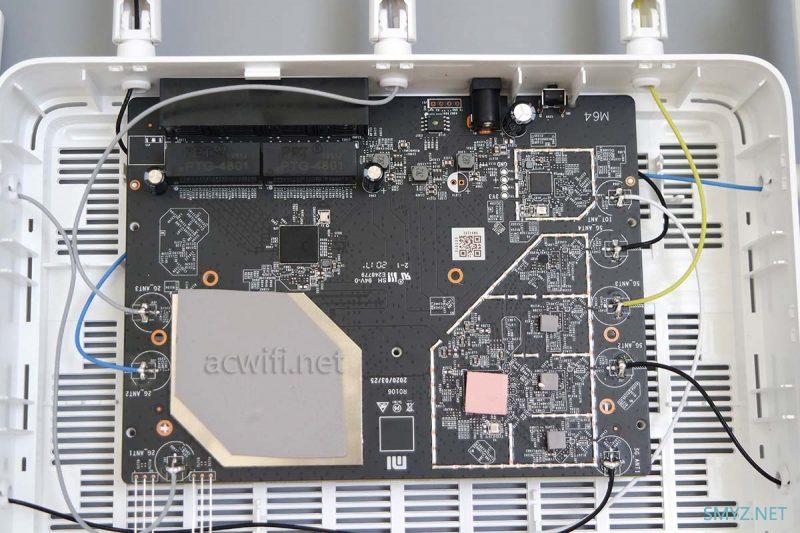

有一个屏蔽罩,旁边有3个天线接口,应该是CPU了,左边是5G无线芯片,没有屏蔽罩。

小米AC2350无线路由器拆机

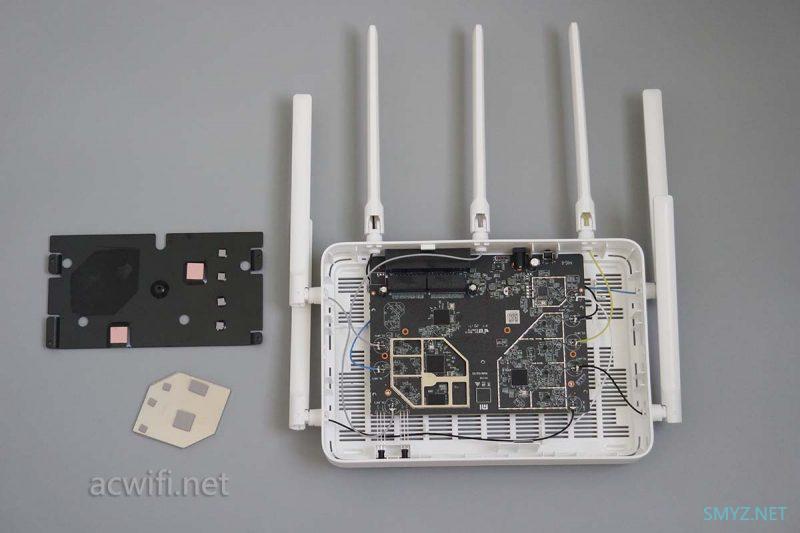

把屏蔽罩飞走:

小米AC2350无线路由器拆机

芯片和功放都有导热硅胶垫:

小米AC2350无线路由器拆机

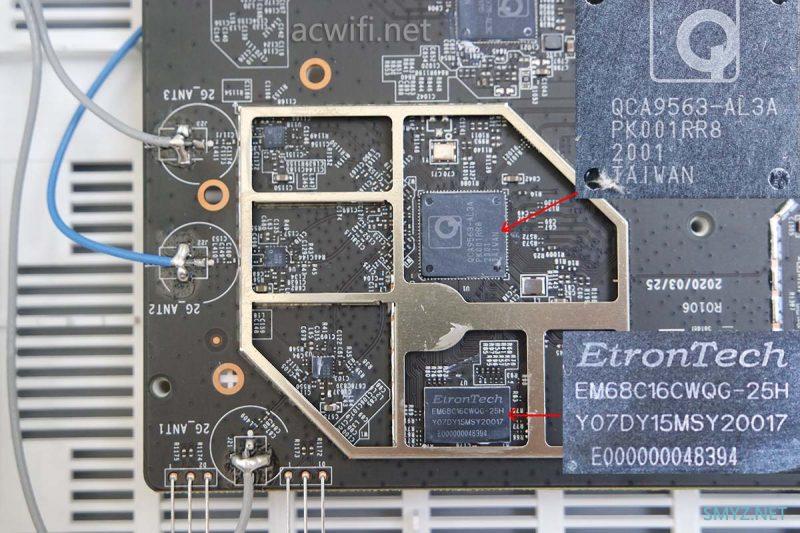

先看什么是什么CPU吧。如下图,CPU型号是QCA9563,单核MIPS处理器,CPU频率775MHz,而且集成了IEEE 802.11n 3x3mimo的 2.4GHz,最高64-QAM,在40MHz频宽下最高无线速率450Mbps,很老的芯片。外围了3颗独立的功放芯片,一会再看功放型号。CPU下方是一颗内存芯片,型号是EM68C16CWQG-25H,容量已经印刷在小米AC2350的外包装上了,是128MB DDR2内存。

小米AC2350无线路由器拆机

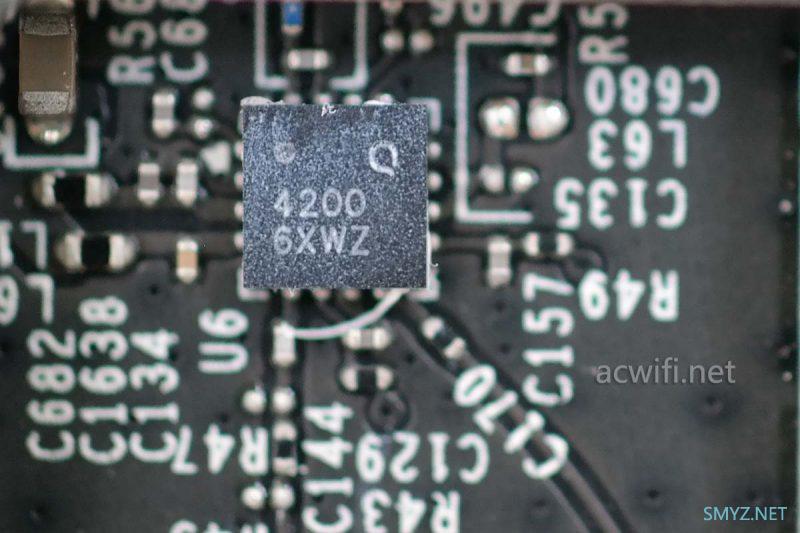

2.4G功放芯片如下图,上面丝印着4200字样,右上角有个Q字,型号是QPF4200,这颗功放芯片最近经常看见,在红米AX5和小米AX1800也用到它了。看来采购量不低呀!

The Qorvo® QPF4200 is an integrated front end module (FEM)designed for Wi-Fi 6 (802.11ax) systems.

小米AC2350无线路由器拆机

参数如下:

 2412-2484 MHz


POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM


POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM


POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM


POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance


POUT = +26 dBm 11b Spectral Mask Compliance


Optimized for +5 V Operation


33 dB Tx Gain


2.1 dB Noise Figure


15.5 dB Rx Gain & 6 dB Bypass Loss


25 dB 5 GHz Rejection on Rx Path


Integrated DC Power Detector

因为QCA9563集成的2.4G只支持64-QAM,所以看MCS7 VHT40那一行就行了,放大功率+22.5dBm=178mW,不是高功率。

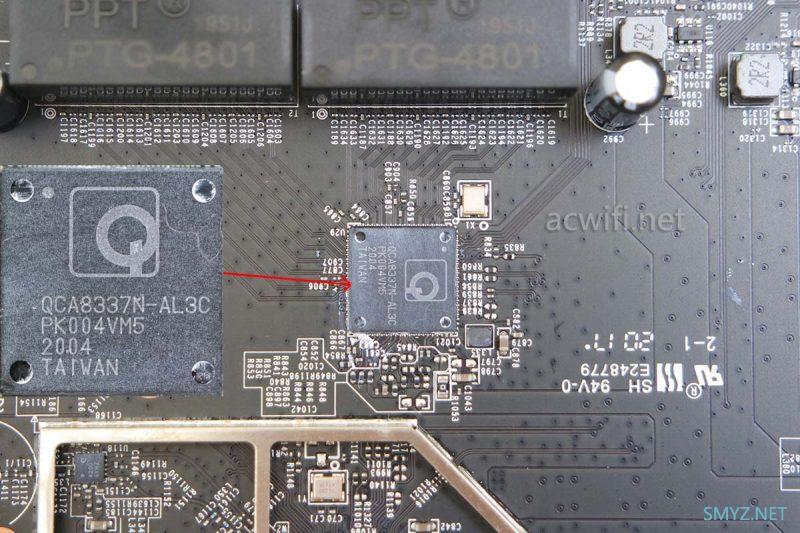

CPU上方有一颗交换机芯片,型号是QCA8337N,最高支持7个全千兆端口。。。。。

小米AC2350无线路由器拆机

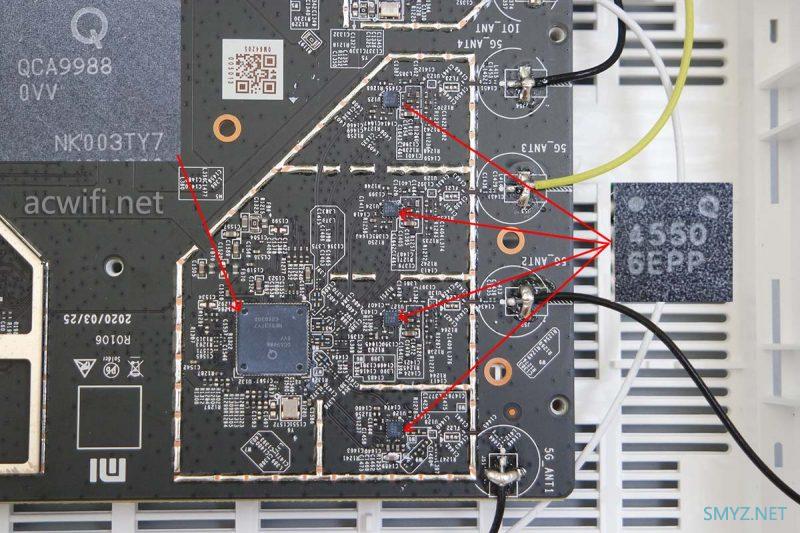

主板右侧5G电路,5G芯片型号是QCA9988,我当初以为是QCA9984呀,因为高通支持4x4mimo的802.11ac芯片有两颗,一颗是QCA9980,另一颗是QCA9984,两者均支持MU-MIMO,不同点是前者最高80MHz频宽,后者可以支持2x2mimo 160MHz频宽, 这是硬件层面上的参数,路由器最后支持不支持,要看驱动是否支持。现在看到的这一颗是QCA9988,我拆机里头第一次看见,可能是QCA9984的优化版本,查无资料,所以不确定是什么情况。

小米AC2350商品详情面给出的参数就是4x4mimo 256-QAM,最高速率1733Mbps,支持MU-MIMO。

5G芯片外置四颗独立的功放芯片,上面丝印着4550,型号是QPF4550,也是在小米AX1800和红米AX5上所用的5G FEM芯片,也用到这台WIFI5路由器上了,小米的采购量,看来够用几年了。

The Qorvo® QPF4550 is an integrated front end module (FEM) designed for Wi-Fi 6 (802.11ax) systems. The compact form factor and integrated matching minimizes layout area in the application.

小米AC2350无线路由器拆机

QPF4550的参数如下:

 5150 – 5925 MHz


POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM


POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM


POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM


POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


30 dB Tx Gain


2.1 dB Noise Figure


13.5 dB Rx Gain & 8 dB Bypass Loss


30 dB 2.4 GHz Rejection on Rx Path

因为QCA9988最高支持256-QAM,支持802.11ac,所以看MCS9 VHT80那一行就行了,放大功率+20.5dBm=112mW,一般般。

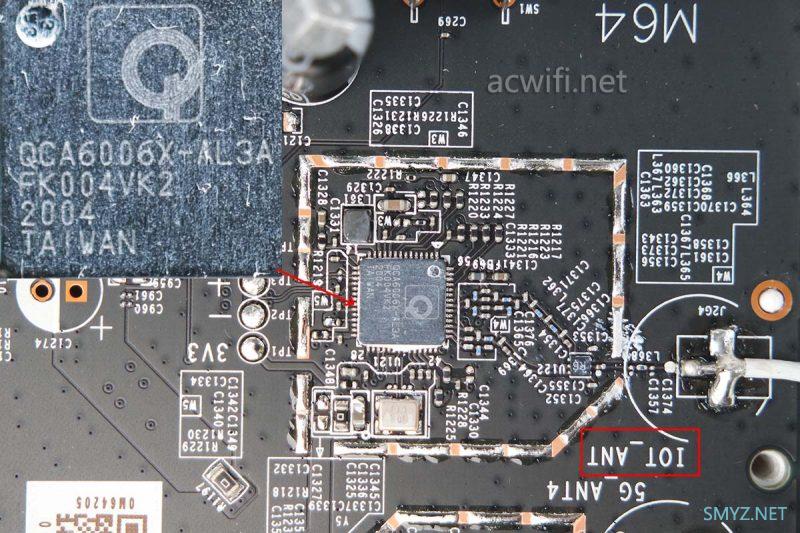

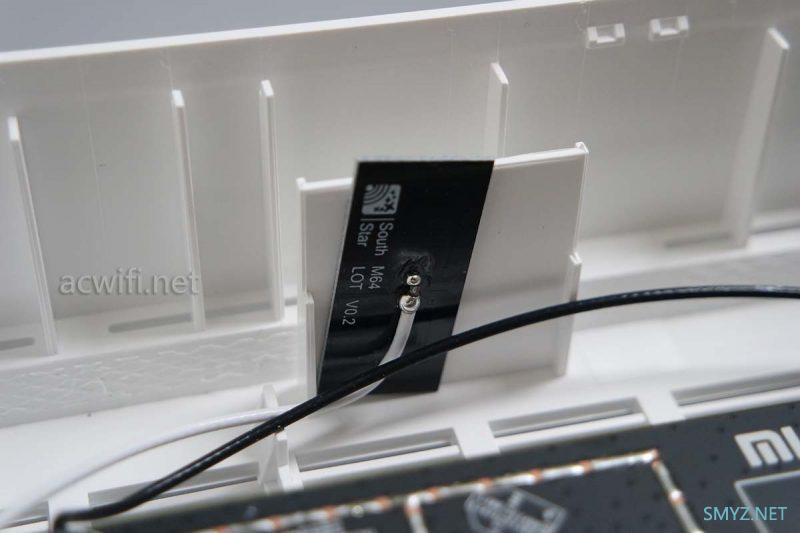

就在5G无线芯片QCA9988的上方,还有一颗无线芯片,也是高通的芯片,型号是QCA6006X,802.11a/b/g/n,1×1,最高速率是???   让我反推一下,总速率2350减去2.4G的450再减去5G的1733,等于167,QCA6006X最高速率150Mbps。接着一根IOT天线,如下图中的红框内容。

小米AC2350无线路由器拆机

IOT是专门给智能设备连接通信用,这样就不占用2.4G,我以为所有智能设备都可以使用它,但现实不是这样,小米AC2350的外包装上印有了:AIoT智能天线,能够自动发现身边未初如化的小米智能家居设备。

小米AC2350无线路由器拆机

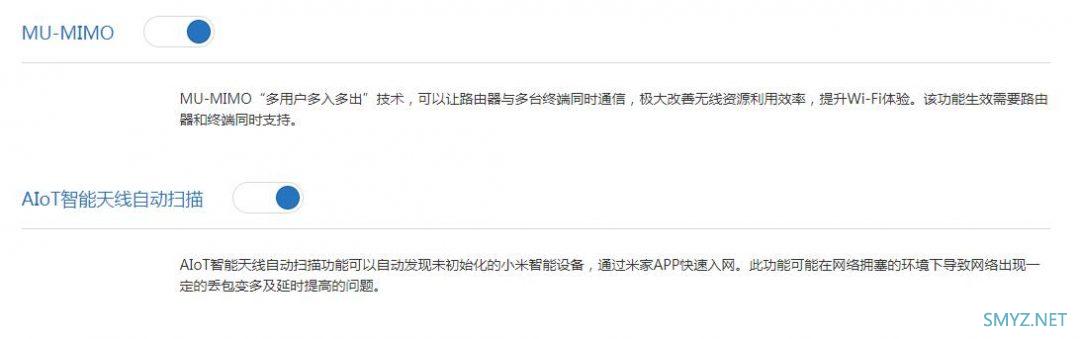

里面的设置选项:

小米AC2350无线路由器拆机

只认小米品牌的智能设备,其它没门。

而且,QCA6006X只是负责扫描周围环境看有没有小米家的智能设备,而不是进行实质性的数据传输?有懂的不?

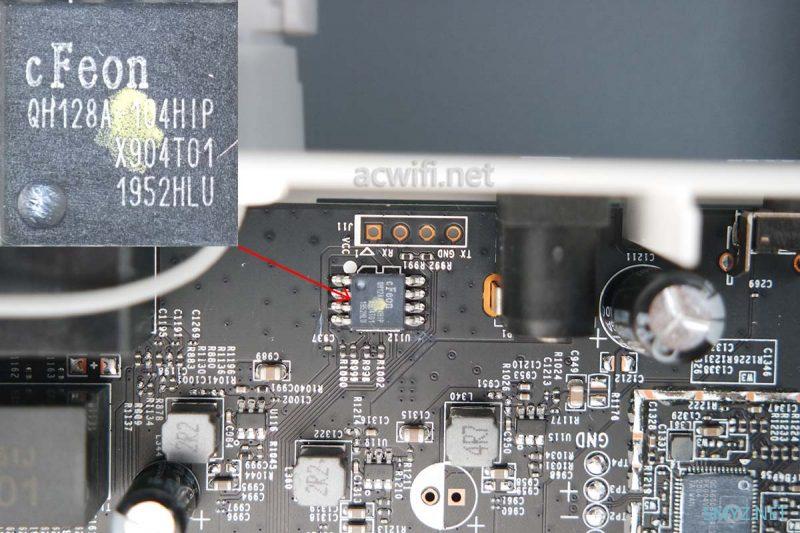

最后一颗SPI闪存芯片,在TTL针脚附近,型号是EN25QH128A-104HIP,容量是16MB。

小米AC2350无线路由器拆机

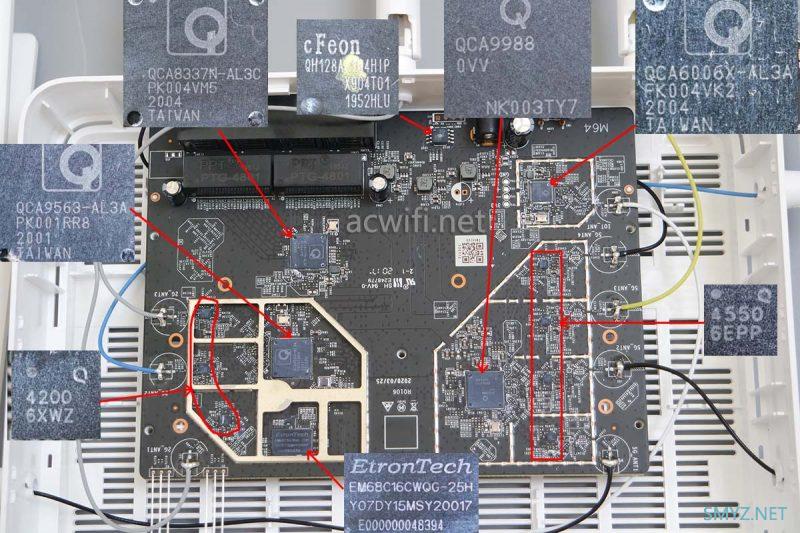

所以有芯片型号汇总一下:

小米AC2350无线路由器拆机

至此,小米AC2350拆机完成。收工!

在我下单的时候提示7月5日有货,直到10号才出库,期间投诉了京东客服,赔了20元京豆。在楼下D点位置用神机小米4C测了一下5G速度(都是44信道),比小米AX1800慢。

总结一下吧,小米AC2350对于拥有3x3mimoAC1900M的无线网卡来说,比小米AX1800和红米X5带来更高的无线速度,可惜CPU只是QCA9563,能不能带得起QCA9988,还是一个迷,我指的是能不能有正常的MU-MIMO效果,有咱小马拉大车的感觉,这个答案需要通过N道工序来测试才清楚。小米把高通4×4 5G 802.11ac做到了300元以内,且还有外置独立的功放芯片,不简单了,而且用上了新款的功放芯片。如果说是清库存,应该用QCA9984,而不是QCA9988,所以清库存一说有点站不稳。299元值吗? 这已经不是值得不值得的问题了,与支持WIFI6的小米AX1800放在一起让别人选择,我想多数会选择小米AX1800。小米AX1800拆机,小米第二款WIFI6无线路由器

到目前为止,公众号里没有人提及这款小米AC2350,不停催更的是AX5,AX1800,360V6,XDR6060,XDR6030这些。

如果你家里小米的智能设备很多,没有WIFI6手机,选择这款比小米AX1800合适,小米AX1800没硬件IoT。但不要忘记了IPQ6000比QCA9563强太多。
