小米路由器4 Pro拆机,连拆了2台小米有点闷

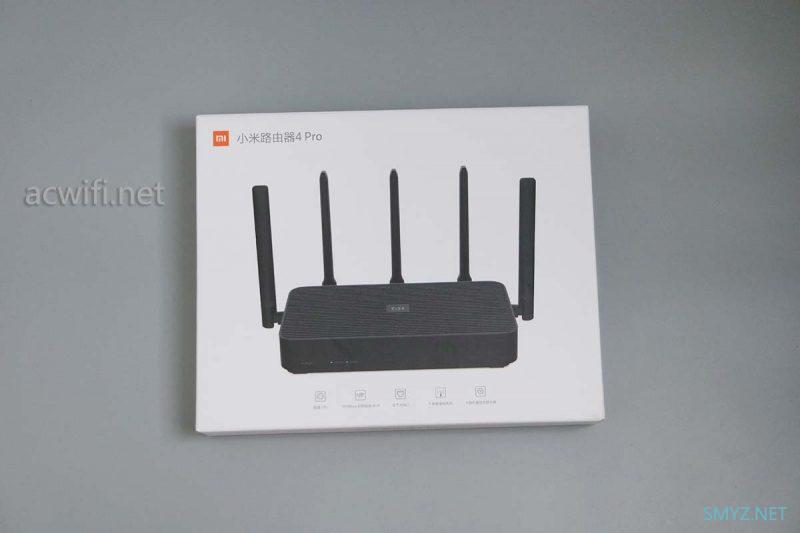

小米路由器4 Pro外包装:

小米路由器4 Pro拆机,连拆了2台小米有点闷

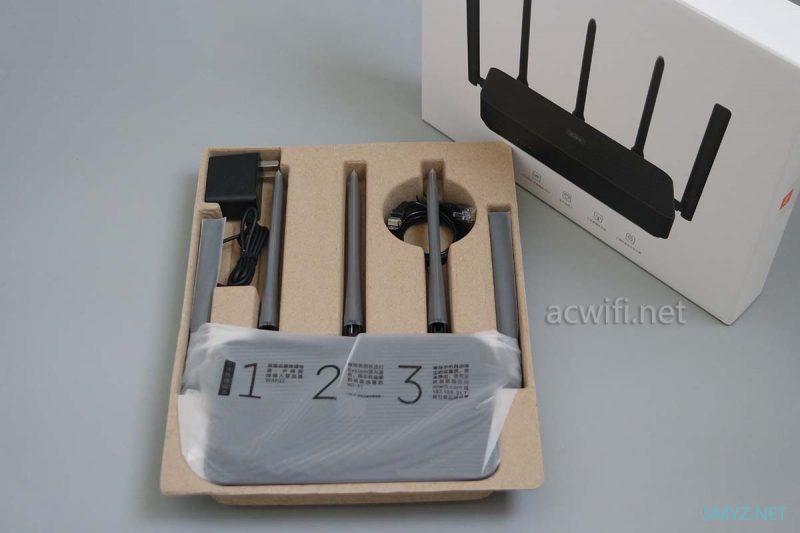

从包装取出来:

小米路由器4 Pro拆机,连拆了2台小米有点闷

把红米AX5的外壳喷成黑色就成了这个样子了:

小米路由器4 Pro拆机,连拆了2台小米有点闷

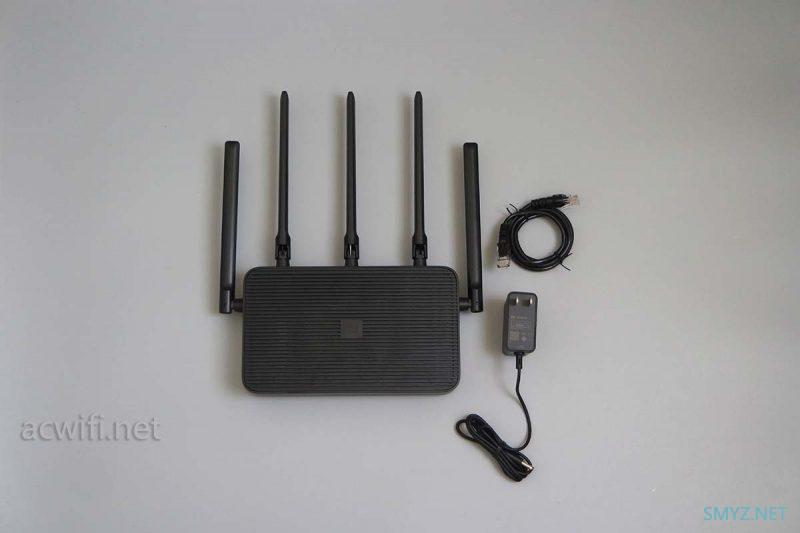

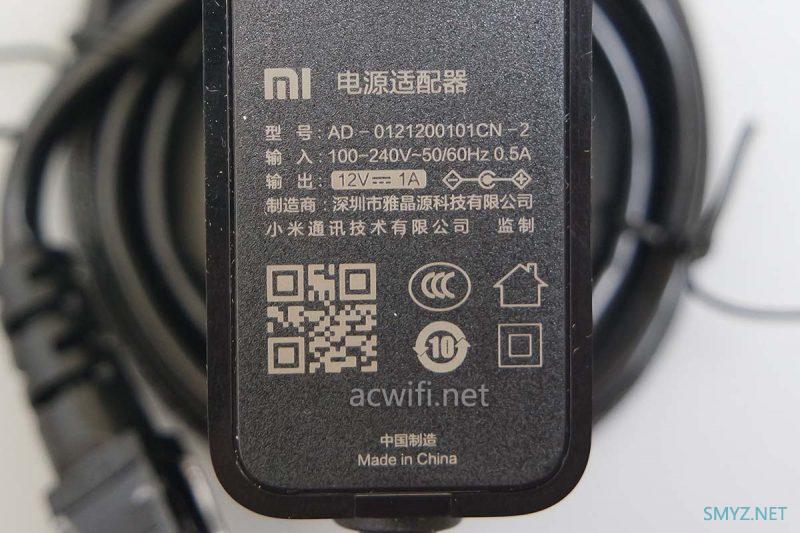

赠送了网线,有网线就必须好评。电源输出规格12V/1A,足够了,相对于这套高通方案来说。小米AC2350用了4x4mimo的QCA9988,所以功耗高些,电源规格需要用到12V/1.5A。

小米路由器4 Pro拆机,连拆了2台小米有点闷

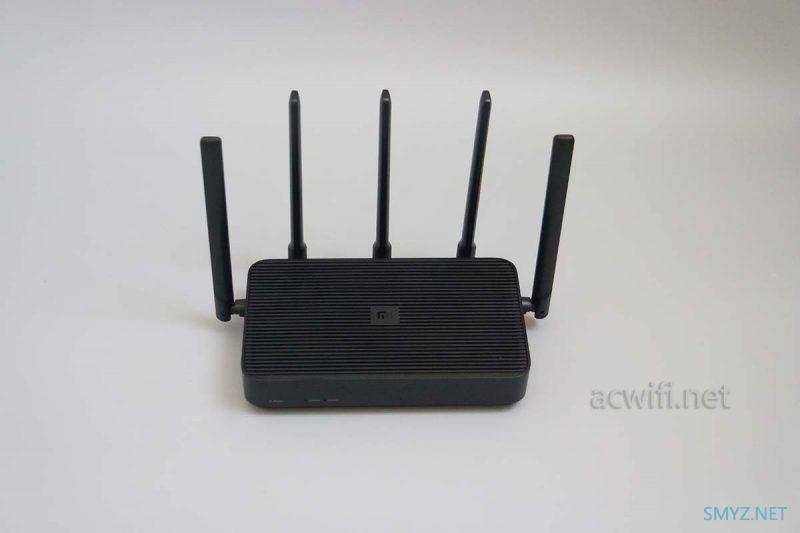

黑色的外观,好难拍出五颜六色。

小米路由器4 Pro拆机,连拆了2台小米有点闷

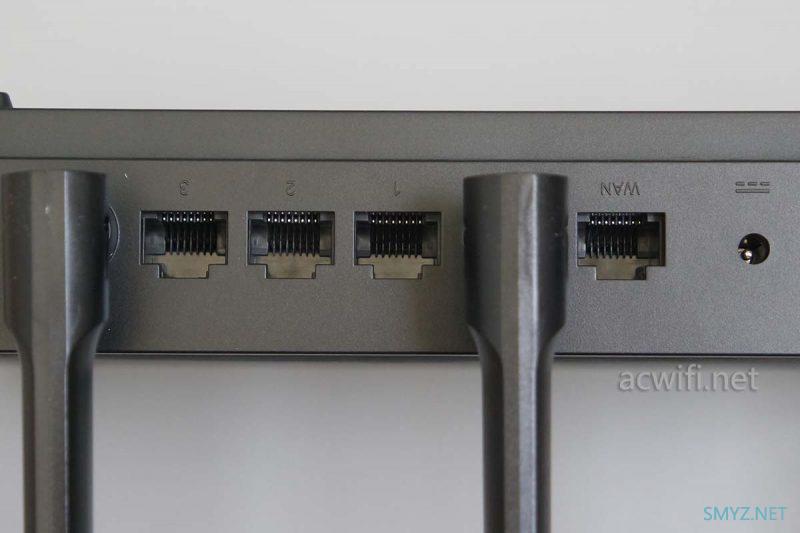

四个全千兆网口成了现在的标配。

小米路由器4 Pro拆机,连拆了2台小米有点闷

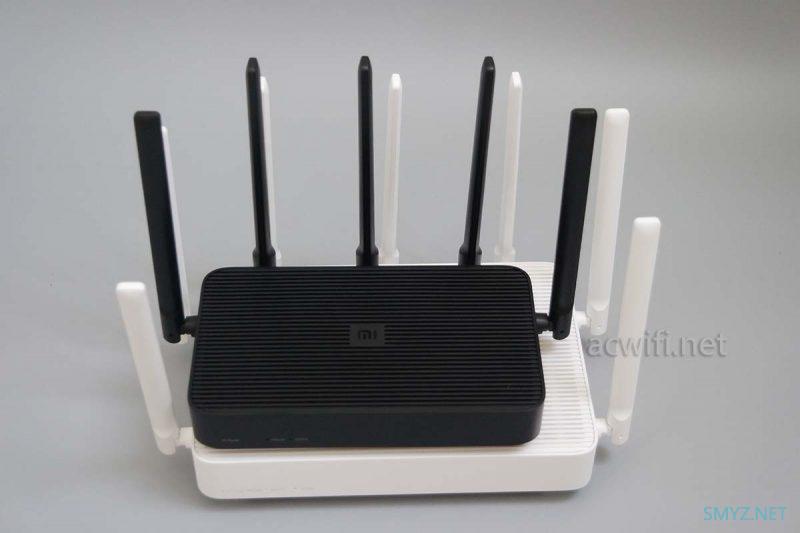

AC2350比小米路由器4 pro大一圈:

小米路由器4 Pro拆机,连拆了2台小米有点闷

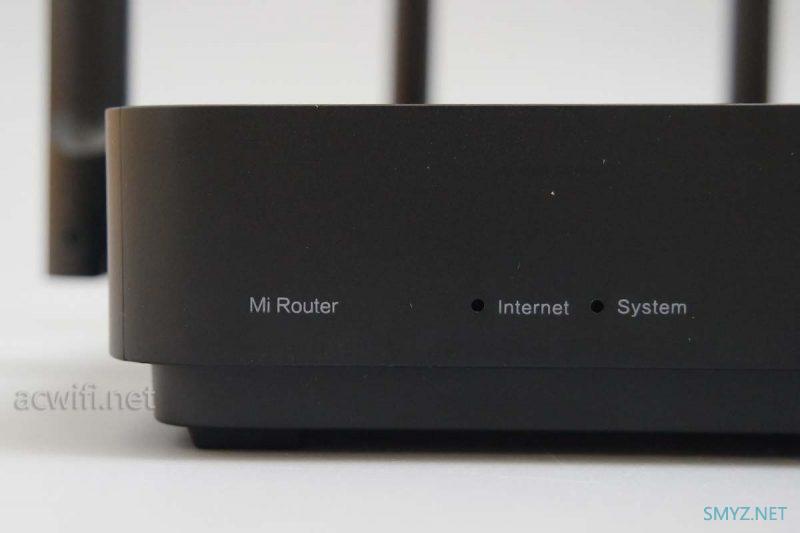

前脸指示灯:

小米路由器4 Pro拆机,连拆了2台小米有点闷

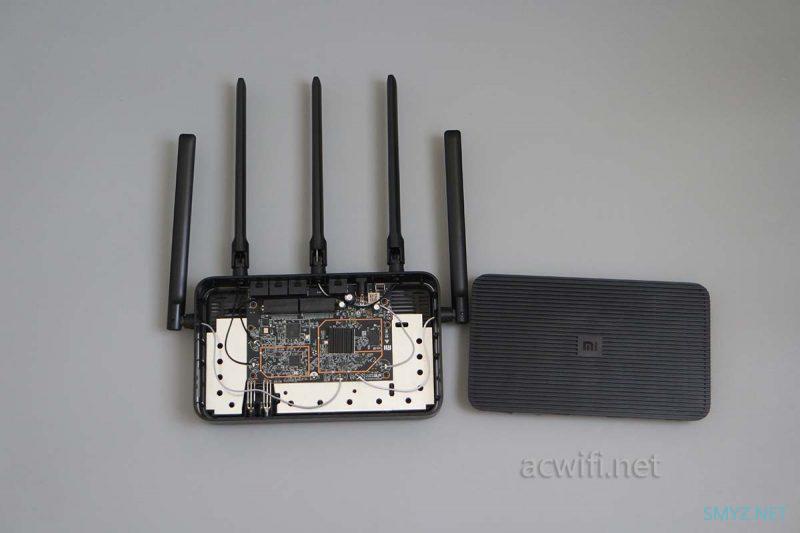

开拆:

小米路由器4 Pro拆机,连拆了2台小米有点闷

主板下方垫了比主板面积大一倍的金属片,我忘记了去咬一口来判断是啥金属。主板上没屏蔽罩,只有一颗芯片上方有散热片。我觉得散热没问题。

小米路由器4 Pro拆机,连拆了2台小米有点闷

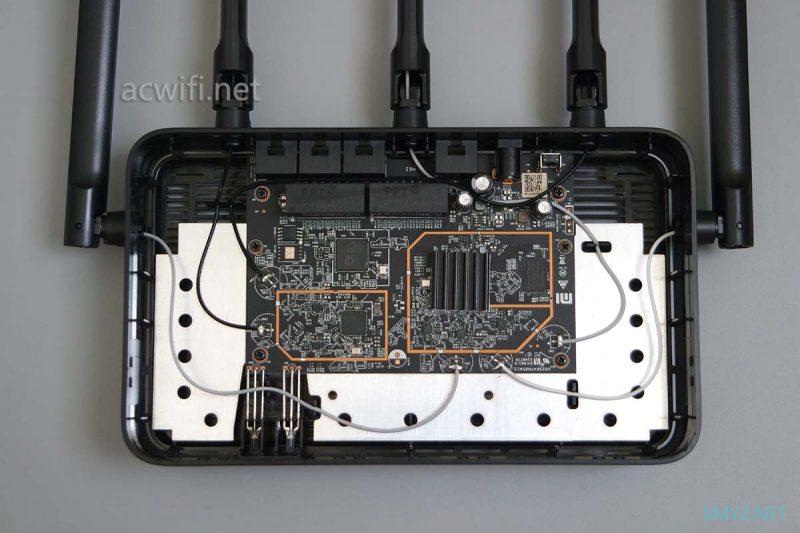

5根天线焊在主板上。

小米路由器4 Pro拆机,连拆了2台小米有点闷

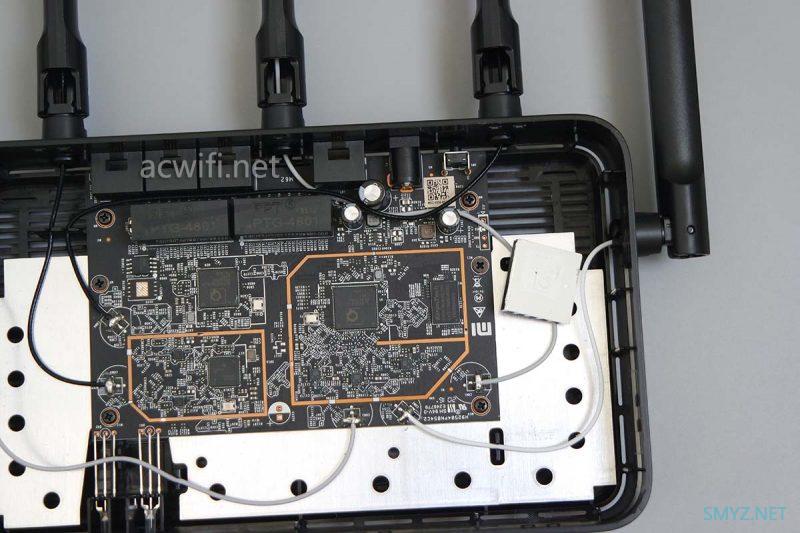

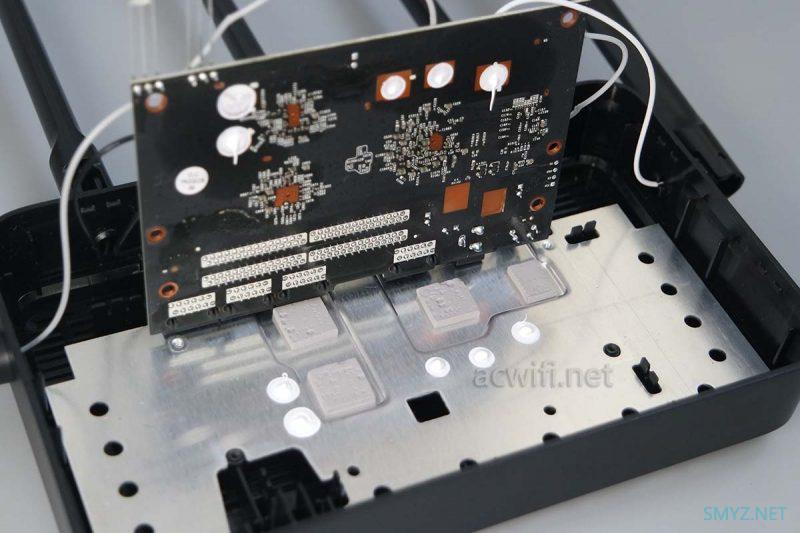

先把主板与大片金属分离看看,主板背面没有芯片,有4片较厚的导热硅胶垫,位置是在几颗芯片的下方,帮助芯片散热,热量通过底部导出。功放芯片背面位置也涂上了导热硅脂。

小米路由器4 Pro拆机,连拆了2台小米有点闷

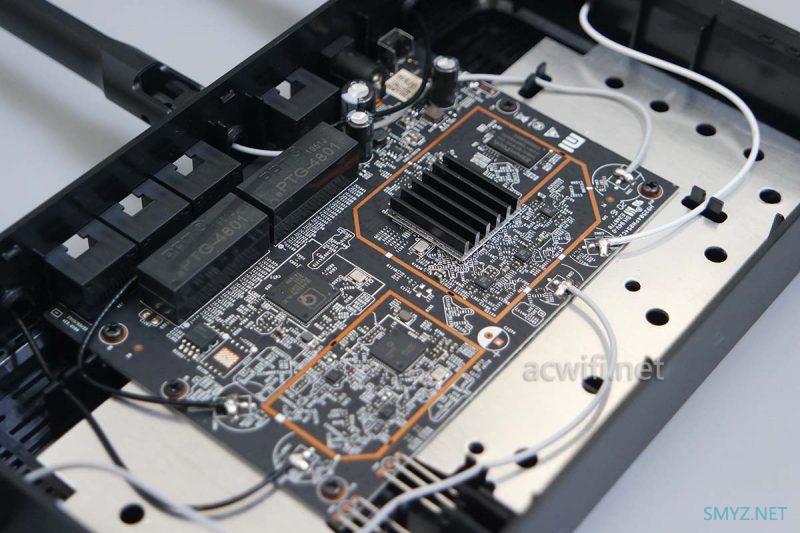

回到主板正面,拧下芯片上唯一的散热片。

小米路由器4 Pro拆机,连拆了2台小米有点闷

习惯了从主板左边开始看芯片型号。

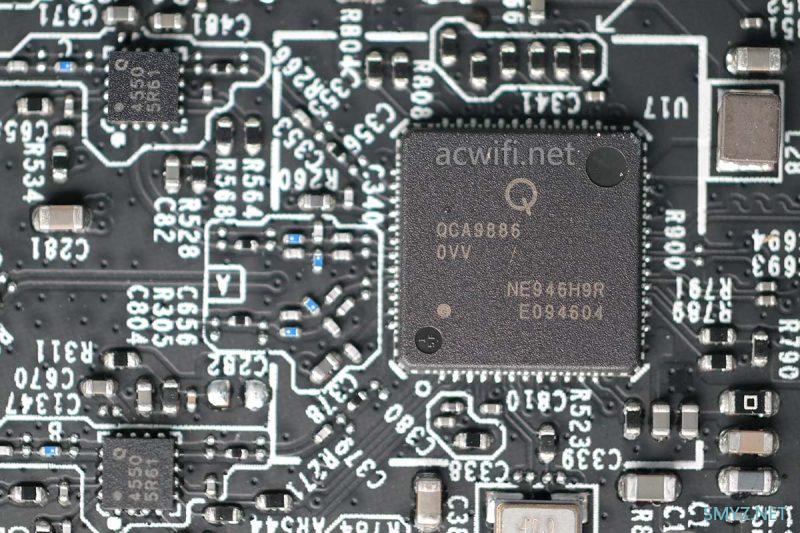

左边是5G无线芯片,型号是QCA9886,支持2x2mimo 802.11ac,256-QAM,在80MHz频宽下最高无线速率866Mbps,硬件支持MU-MIMO。无线芯片外置了独立功放芯片,型号是QPF4550,跟小米AC2

350、小米AX1800、红米AX5用的一样。

小米路由器4 Pro拆机,连拆了2台小米有点闷

QPF4550的参数如下:

 5150 – 5925 MHz


POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM


POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM


POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM


POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


30 dB Tx Gain


2.1 dB Noise Figure


13.5 dB Rx Gain & 8 dB Bypass Loss


30 dB 2.4 GHz Rejection on Rx Path

因为QCA9886最高支持256-QAM,支持WIFI5,所以参考MCS9 VHT80那一行就行了,放大功率+20.5dBm=112mW,一般般。

虽然功放芯片跟另一款新品:小米AC2350用的一样,但无线芯片不一样,QCA9988就比QCA9886高2档,中间还有一档3x3mimo的QCA9980呢。拿神机小米4C在楼下D点测速,速度只有70兆左右,比AC2350慢一半。也有可能是固件里故意压低了功率。

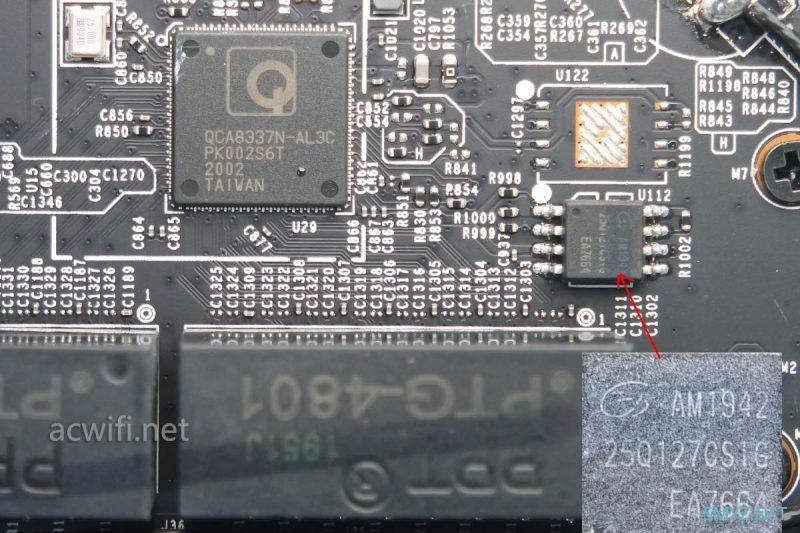

QCA9886上方有一颗千兆交换机芯片,型号是QCA8337N,是一颗7口全千兆交换机芯片。它的旁边有一颗闪存,型号是GD25Q127CSIG,容量16MB,它的旁边还有一个闪存空焊盘,作用是啥呢?

小米路由器4 Pro拆机,连拆了2台小米有点闷

看主板右边,是2.4G电路。

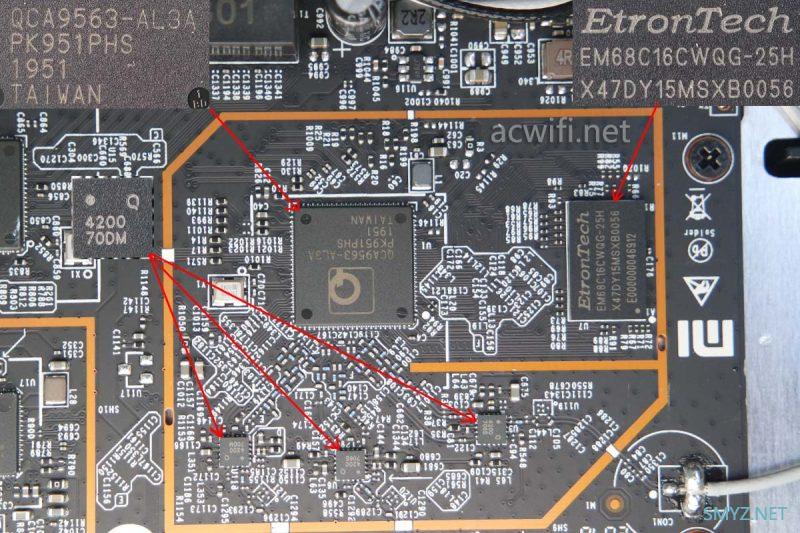

CPU型号是QCA9563,单核CPU频率775MHz,跟小米AC2350一样,QCA9563集成3x3mimo的2.4G,只支持到64-QAM,最高速率450Mbps,如果手机只支持20MHz频宽,连接它的2.4G最高速率是144Mbps。CPU右边有一颗内存芯片,型号是EM68C16CWQG-25H,是一颗DD2内存,容量128MB。

小米路由器4 Pro拆机,连拆了2台小米有点闷

CPU下方有三颗独立的功放芯片,型号是QPF4200,小米AC2350、小米AX1800、红米AX5 这些新款无线路由器都用到了。

QPF4200的参数如下:

 2412-2484 MHz


POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM


POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM


POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM


POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance


POUT = +26 dBm 11b Spectral Mask Compliance


Optimized for +5 V Operation


33 dB Tx Gain


2.1 dB Noise Figure


15.5 dB Rx Gain & 6 dB Bypass Loss


25 dB 5 GHz Rejection on Rx Path


Integrated DC Power Detector

因为QCA9563集成的2.4G只支持64-QAM,所以看MCS7 VHT40那一行就行了,放大功率+22.5dBm=178mW,不是高功率。

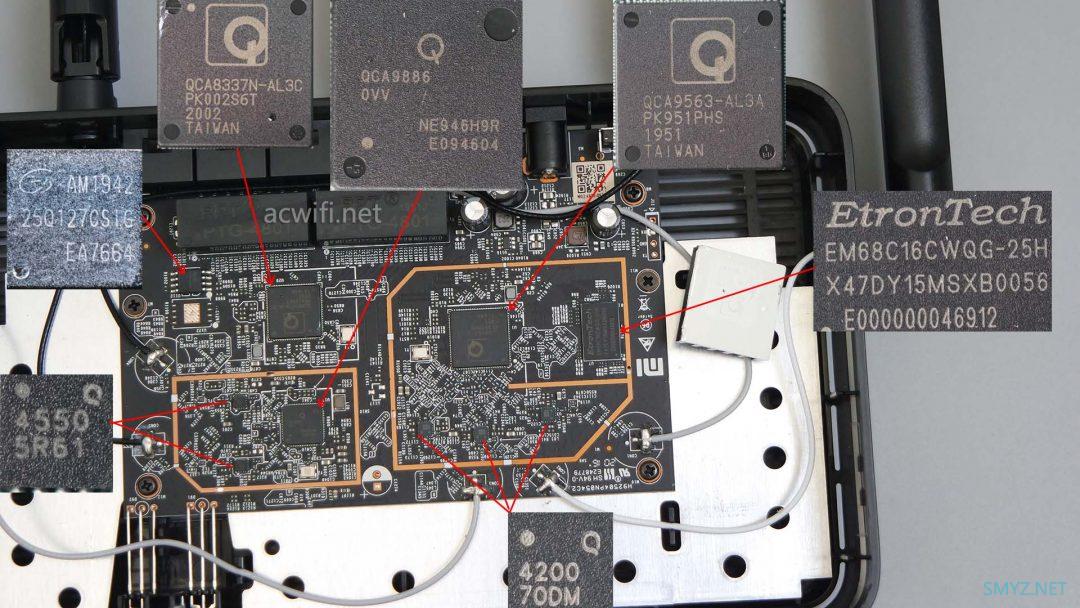

至此,小米路由器4 pro拆机完成,送上芯片型号汇总图:

小米路由器4 Pro拆机,连拆了2台小米有点闷

小米路由器4 pro与小米AC2350的区别就是5G芯片和一颗负责IoT芯片,其它配置一样了。

小米AC2350无线路由器拆机

AIoT的工作只是负责新的小米智能设备加入网络,加入网络后的数据传输工作还是要交给2.4G芯片,也就是QCA9563来处理。所以不要觉得有什么特别或好处,我是觉得没什么L用。

小米路由器4 Pro京东购买链接

如果在2年这样的硬件配置卖199元是挺不错的,好与不好,看消费者以后的选择便知。如果小米路由4pro与红米AC2100之间做出选择,我会选择红米AC2100。

如果小米路由器4 Pro和小米AC2350的CPU换成IPQ4018,会少很多人吐槽。
