Redmi AC2100红米路由器拆机,5G打了鸡血

双12零晨在京东下的订单,17号傍晚收到的,因为晚上没时间弄,只能等到18号白天搞搞了。因为迟迟不发货,找了客服发泄了一下情绪,客服说是为了安抚我的无理取闹,补了1000京豆给我,然后我就被这10元京豆打发掉了。Redmi AC2100我的实际到手价就变成了153.98元。

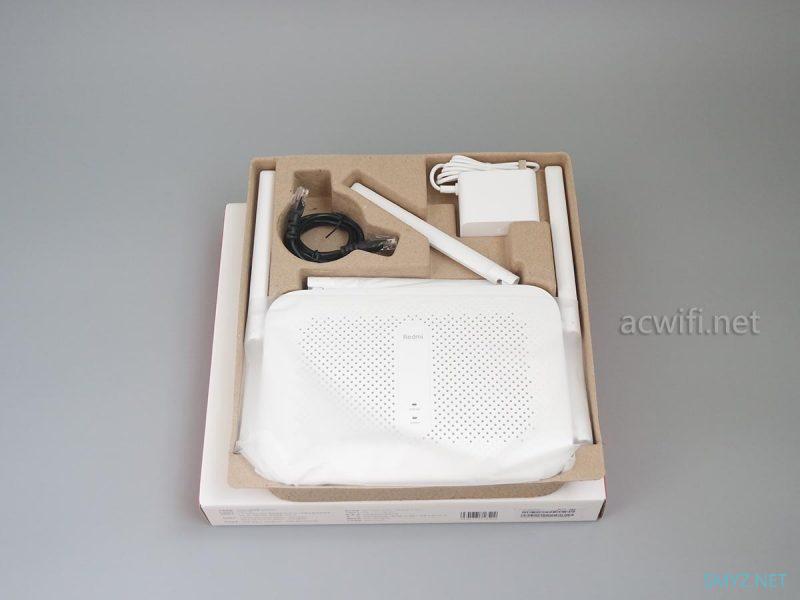

包装盒没有封膜,只有透明封胶条,这也没啥,水星和TP压根连透明胶布都没有。

Redmi AC2100红米路由器拆机,5G打了鸡血

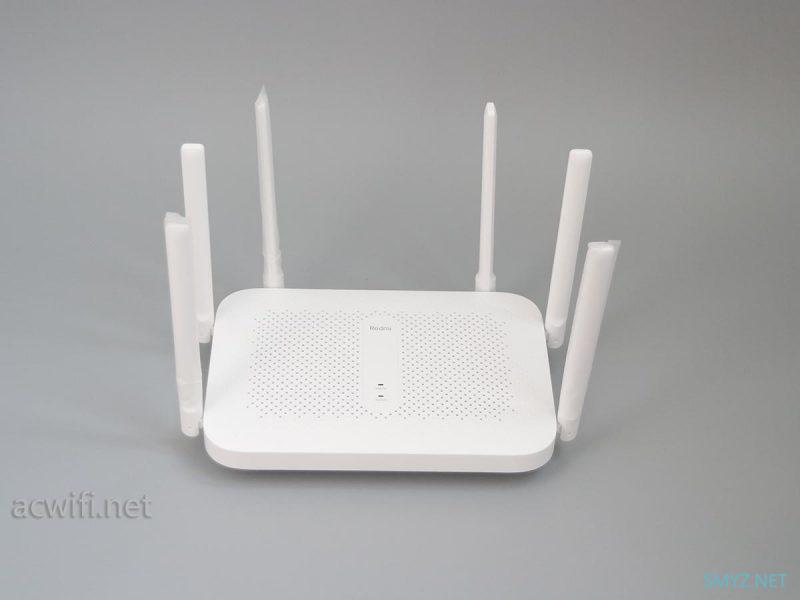

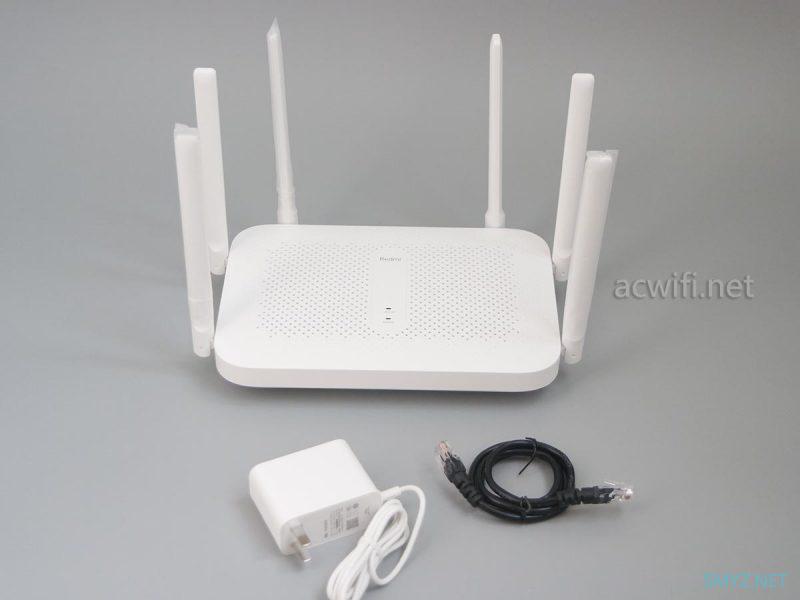

依然是小米的白色家电风格,通体奶白色。奶白与白色有什么区别?奶有一种滑滑的感觉。

Redmi AC2100红米路由器拆机,5G打了鸡血

有配送双绞网线,8芯的,能跑万兆,不知道多少类,我不关心多少类。

Redmi AC2100红米路由器拆机,5G打了鸡血

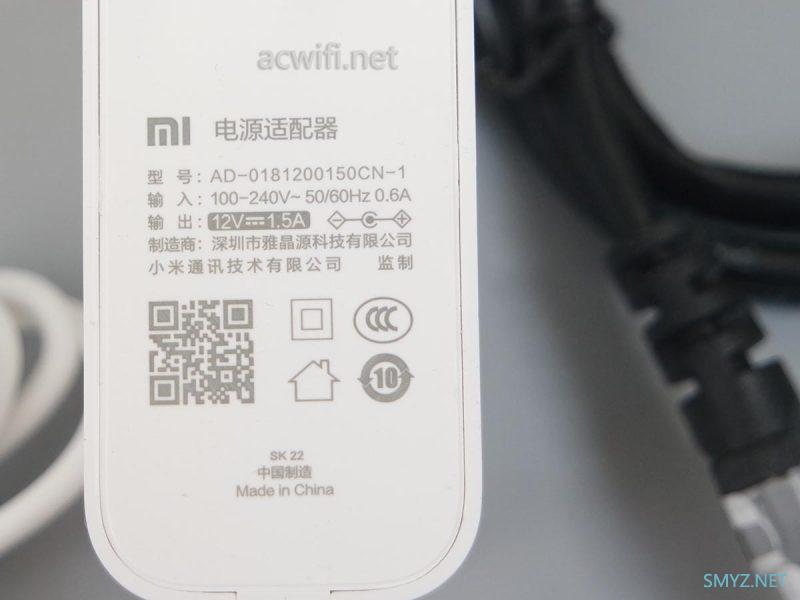

电源是12V/1.5A,在多数使用12V/1A不速USB口的产品里,1.5A算得上有良心。但是,但是,但是,它的DC口规格是3.5mm,不是常规用的5.5mm,恶心到我了!机身又不是超薄的。

Redmi AC2100红米路由器拆机,5G打了鸡血

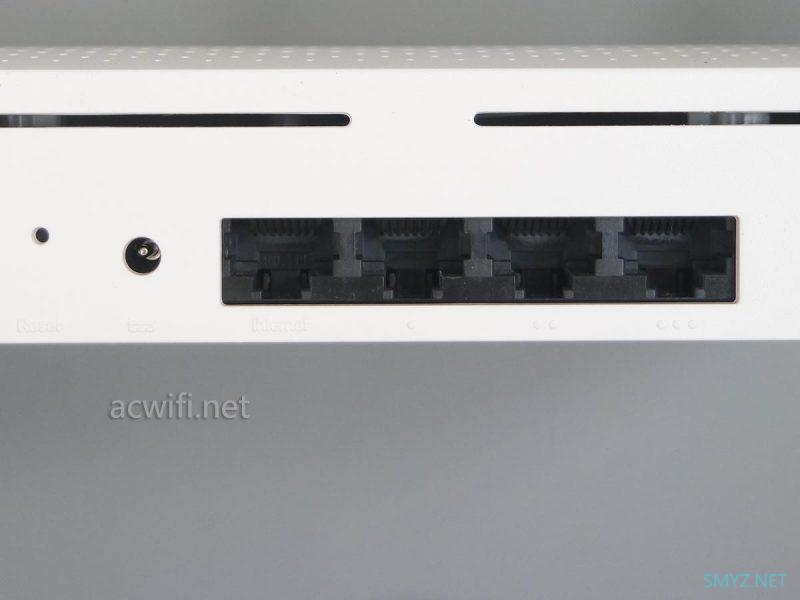

后面有四个全千兆网口。看见下图中的DC口了吧,小小的,意思是小米的路由器电源别想用在红米路由器身上了。我们是有区别的,洞大与洞小的区别!

Redmi AC2100红米路由器拆机,5G打了鸡血

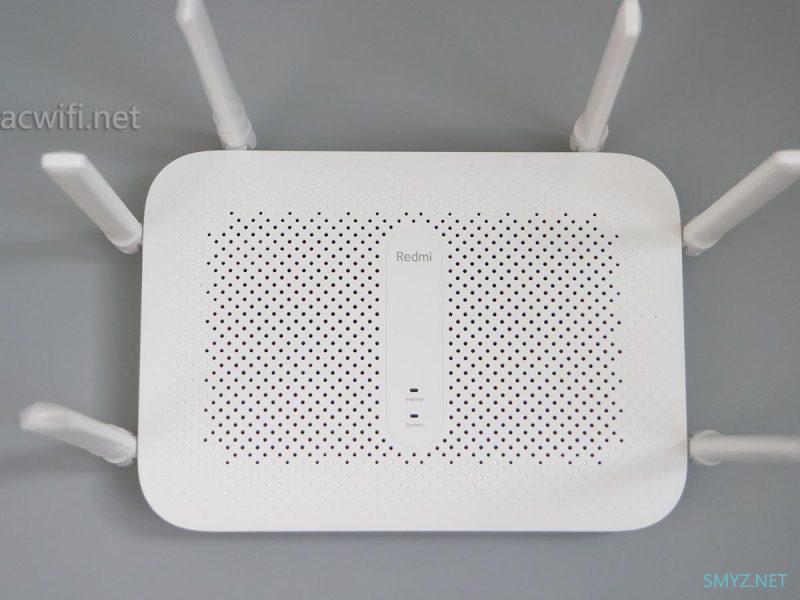

机身上有很多散热孔,有密集恐惧症的朋友没有??

Redmi AC2100红米路由器拆机,5G打了鸡血

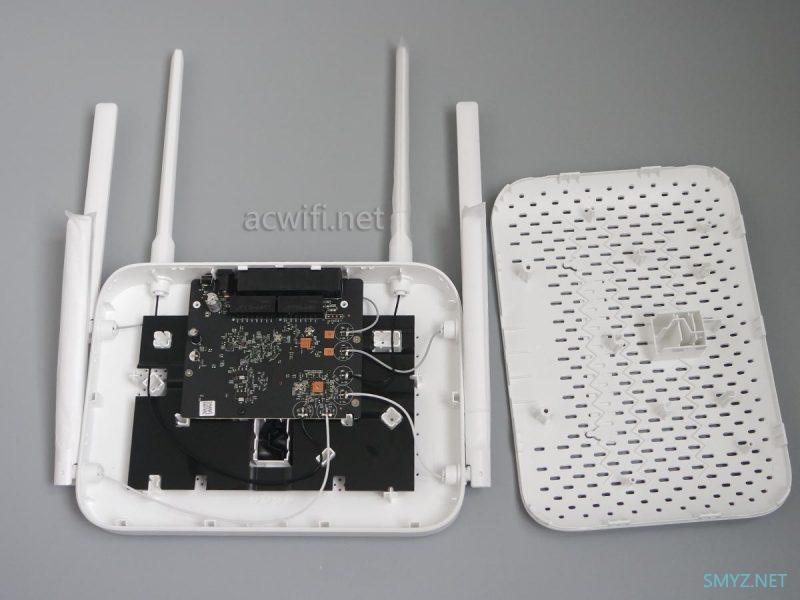

开拆了,初看觉得主板真大呀,细看,咦。。。大的是散热片呀,散热片比主板要大的多。

Redmi AC2100红米路由器拆机,5G打了鸡血

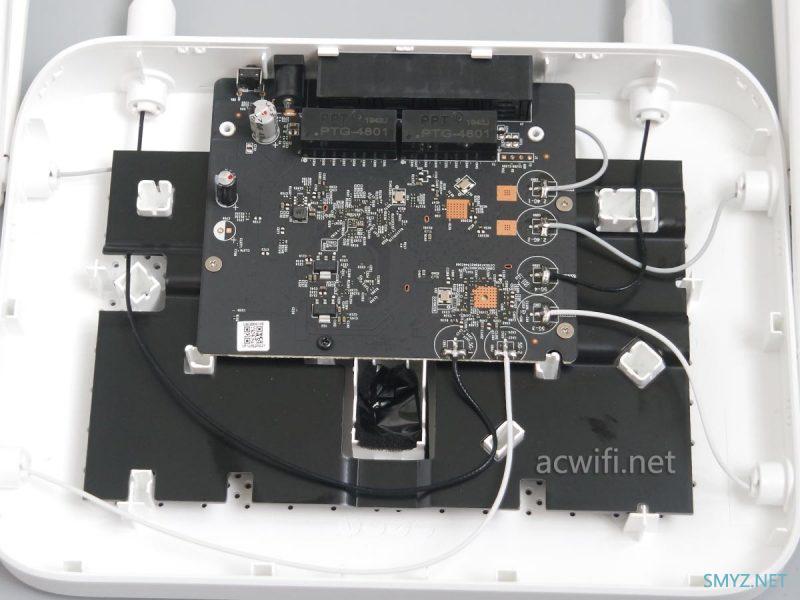

主板龟缩在散热片上:

Redmi AC2100红米路由器拆机,5G打了鸡血

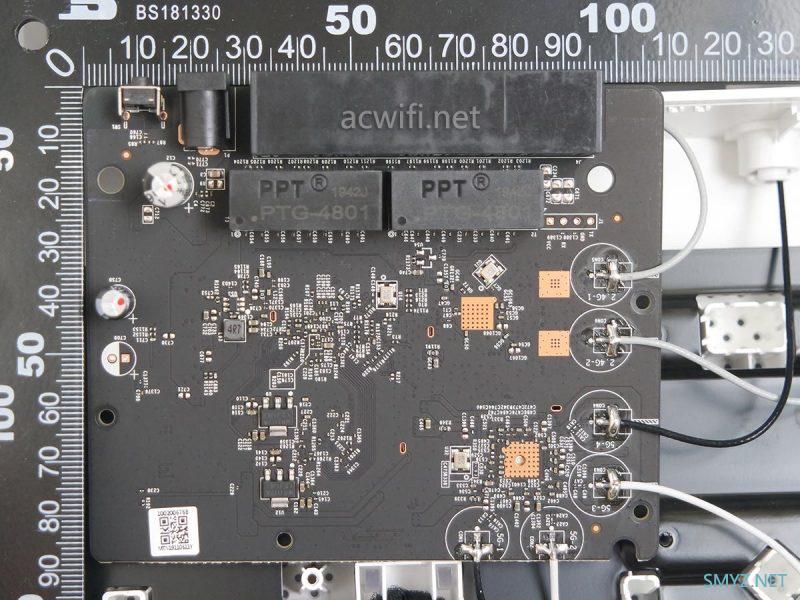

主反尺寸,长11cm宽9cm。6根天线焊接在主板上,省成本嘛。因为焊接着,所以主板不好拿出来看,要小心翼翼地翻过来。

Redmi AC2100红米路由器拆机,5G打了鸡血

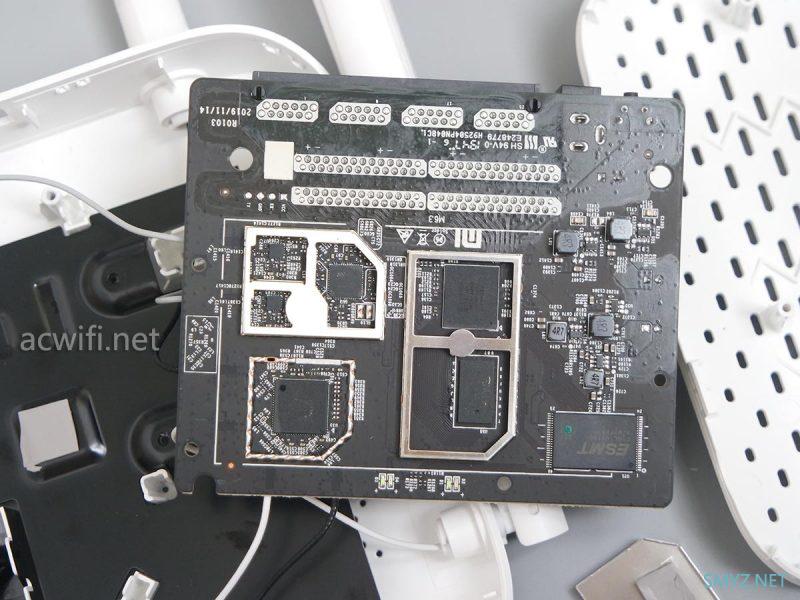

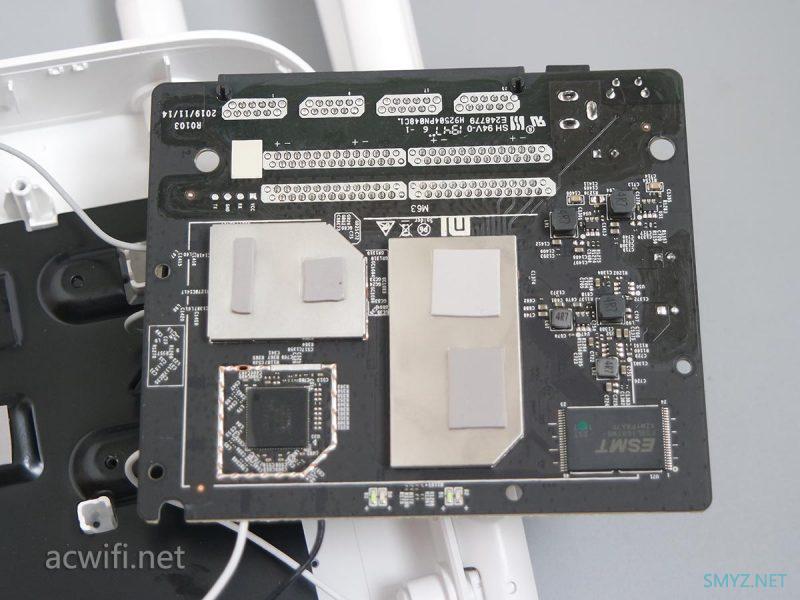

主板另一面,有金属屏蔽罩。

Redmi AC2100红米路由器拆机,5G打了鸡血

掀开屏蔽罩:

Redmi AC2100红米路由器拆机,5G打了鸡血

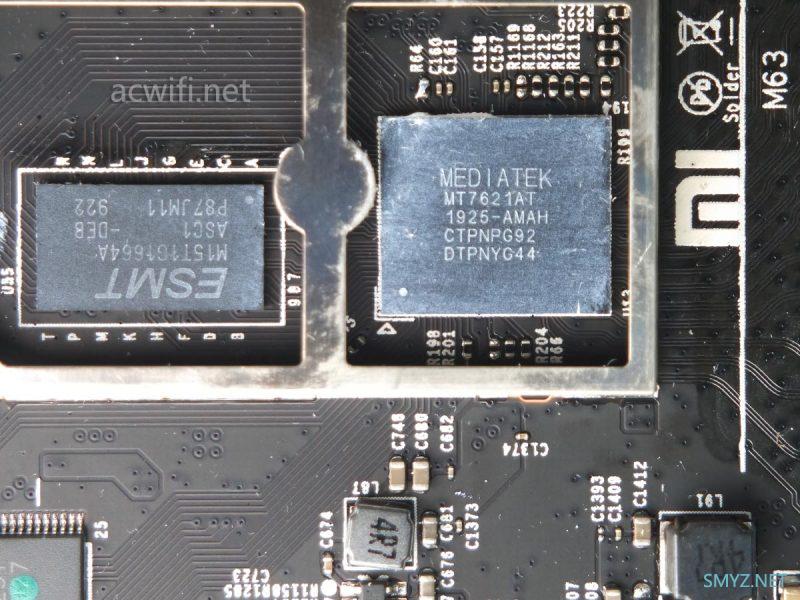

CPU型号是MT7621AT,双核880MHz,内存型号是M15T1G1664A,DDR3 128MB容量。

Redmi AC2100红米路由器拆机,5G打了鸡血

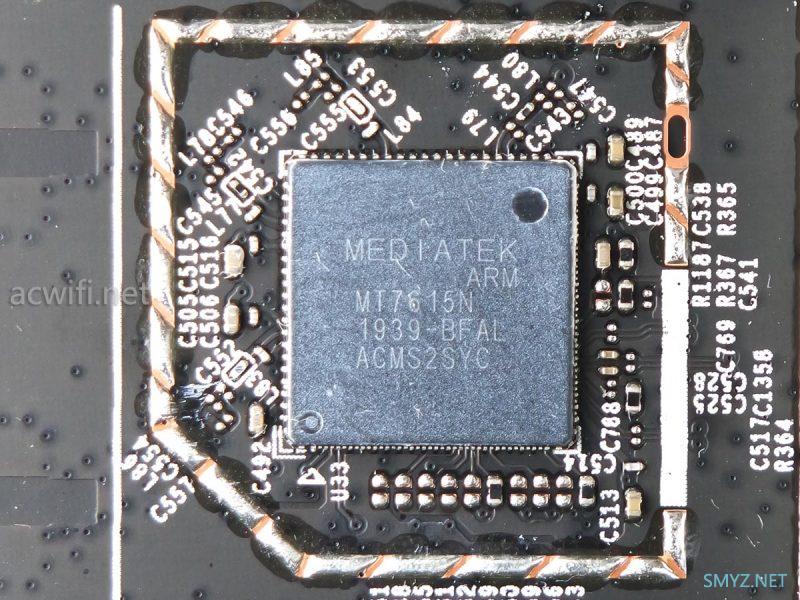

5G无线芯片是MT7615N,4x4mimo最高速率1733Mbps,手机WIFI没有4x4mimo的。外围没有独立功放芯片。有人红米这款AC2100路由器可能用的5G芯片是MT7611N,暂时没有见过这颗MT7611N在非TP公司的产品中看见。

Redmi AC2100红米路由器拆机,5G打了鸡血

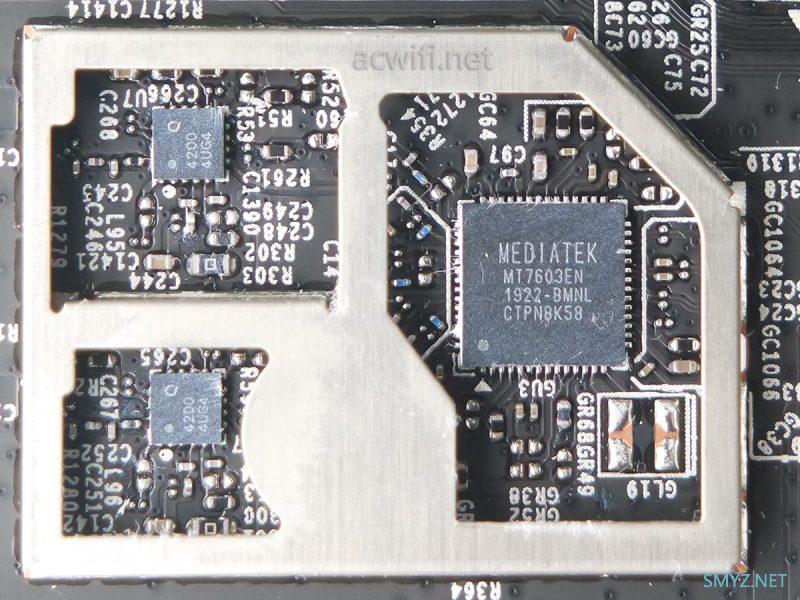

2.4G无线芯片是MT7603EN,2x2mimo,最高速率300Mbps。外置两颗功放芯片,上面丝印着“4200”字样的型号是QPF4200,是一颗2.4G FEM芯片,集成了PA、LNA和收、发切换开关。

Redmi AC2100红米路由器拆机,5G打了鸡血

PQF4200的参数如下:

• 2412-2484 MHz


• POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM


• POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM


• POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM


• POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance


• POUT = +26 dBm 11b Spectral Mask Compliance


• Optimized for +5 V Operation


• 33 dB Tx Gain


• 2.1 dB Noise Figure


• 15.5 dB Rx Gain & 6 dB Bypass Loss


• 25 dB 5 GHz Rejection on Rx Path


• Integrated DC Power Detector

支持MCS11哟,也可以用在AX路由器产品上。

在40MHz频宽和256-QAM下,输出功率+21dBm=128mW,不过MT7603EN只支持64-QAM,所以输出功率+22.5dBm=178mW,也不算强。

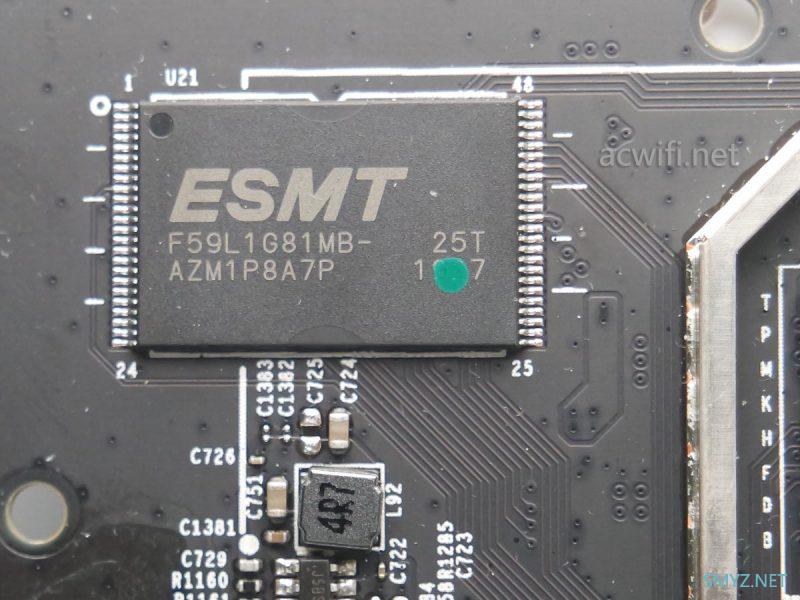

闪存型号是F59L1G81MB,128MB NAND。

Redmi AC2100红米路由器拆机,5G打了鸡血

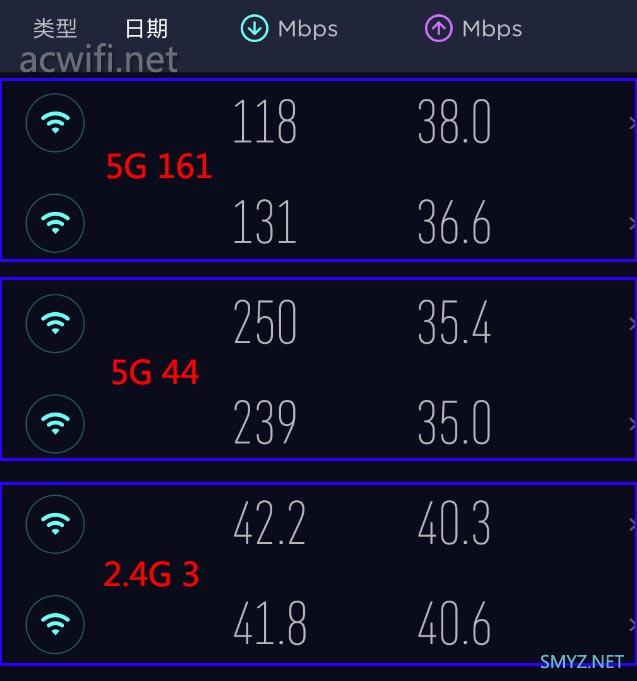

拆完了。在楼下D点位置测速看看,电信宽带200兆,小米4C手机,speedtest测速。5G用44和161信道,指定80MHz频宽;2.4G用3信道,指定40MHz频宽,都是穿墙模式,固件。。。没更新,收到货是什么固件没留意 。测试结果如下:

Redmi AC2100红米路由器拆机,5G打了鸡血

2.4G并没有因为有了外置功放而变得很优秀,只能说一般般,最近测试几款路由器的2.4G在楼下的速度都不理想。而这款redmi无线路由器的5G表现让我吃惊,比京东云还要好些,简直是打了鸡血的一般。200兆宽带在近距离下满速是290-300m。

如果你觉得在远处无线速度不佳,试着改44或36信道吧。有时拆机多了,会感觉有功放与没功放,也就是那么回事。信号强与弱,就如超标与没超标的关系。感觉是打了鸡血。难道红米路由器跟小米手机有神秘加成???

redmi ac2100京东购买链接

若有任何疑问可留言或关注微信公众号。
