400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

2025-05-22 07:09整合编辑：@数码一族

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

联果这台万兆三层交换机的外包装：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

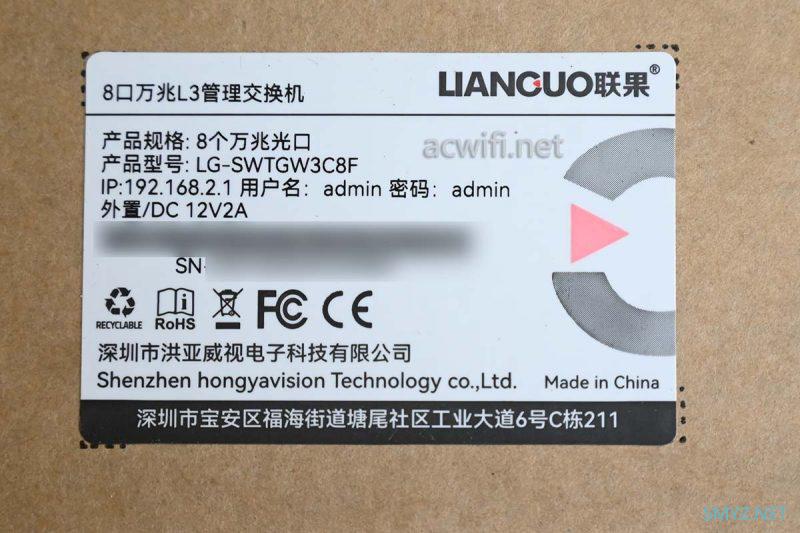

外包装上的标签：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

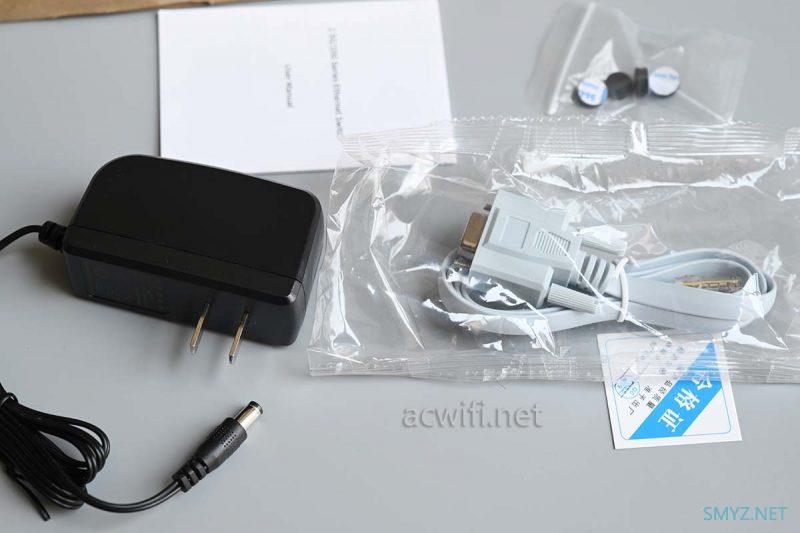

配件：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

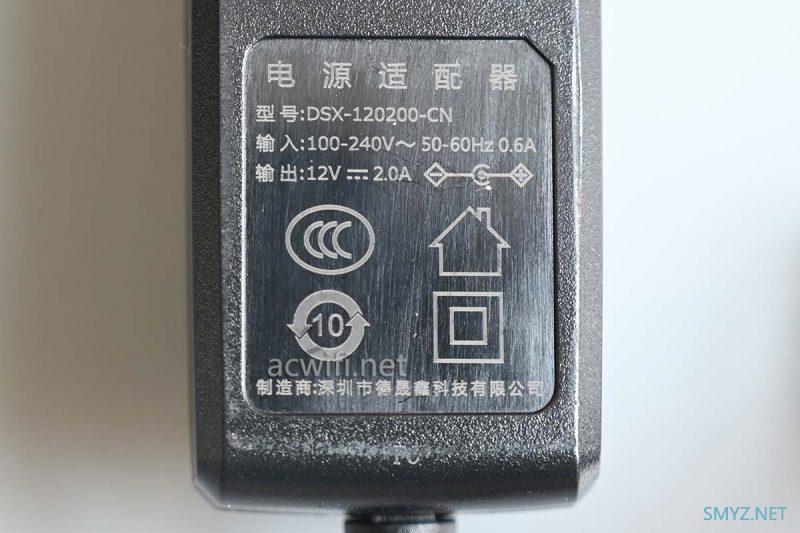

电源输出规格是12V/2A，实测交换机在空口时的待机功率为3.9W，插满8个10G口时（4个单模和4个多模）总功率为14.2W。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

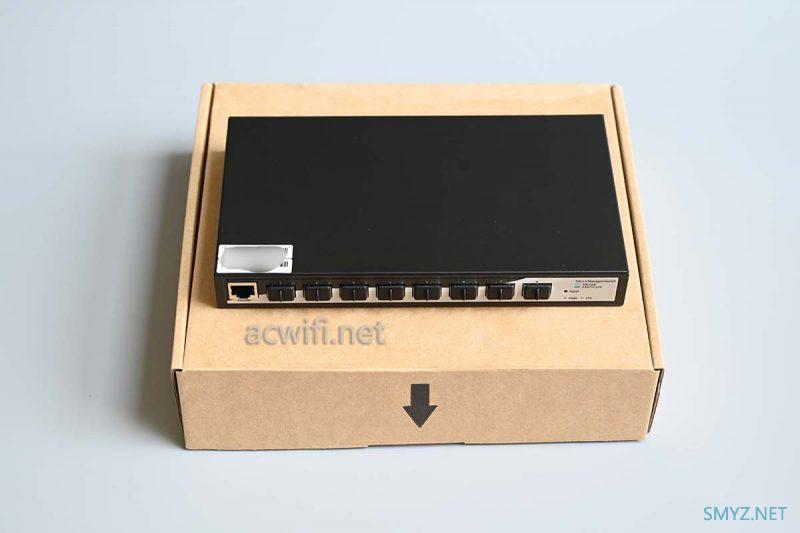

桌面式的交换机，机身尺寸大约是22.2×12.5×2.9cm：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

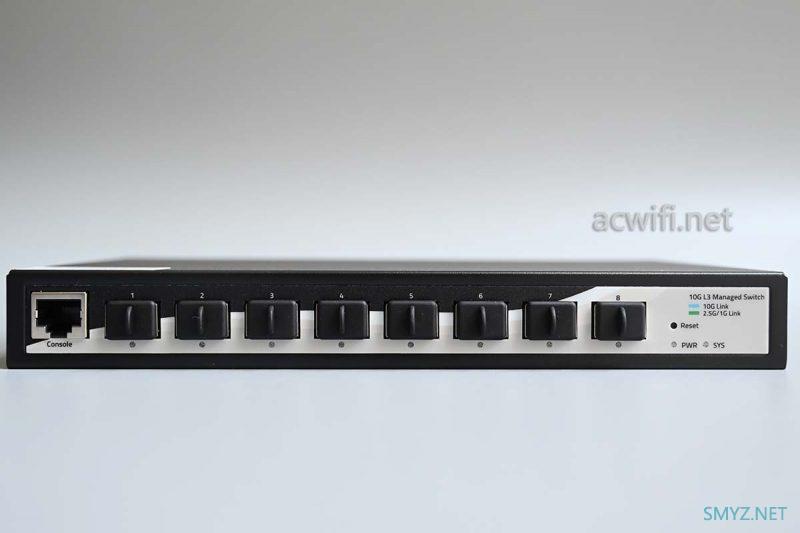

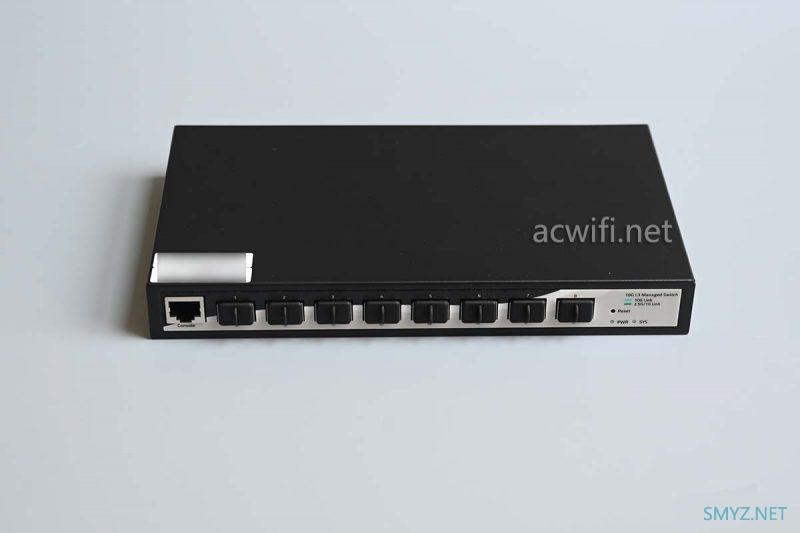

正脸：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

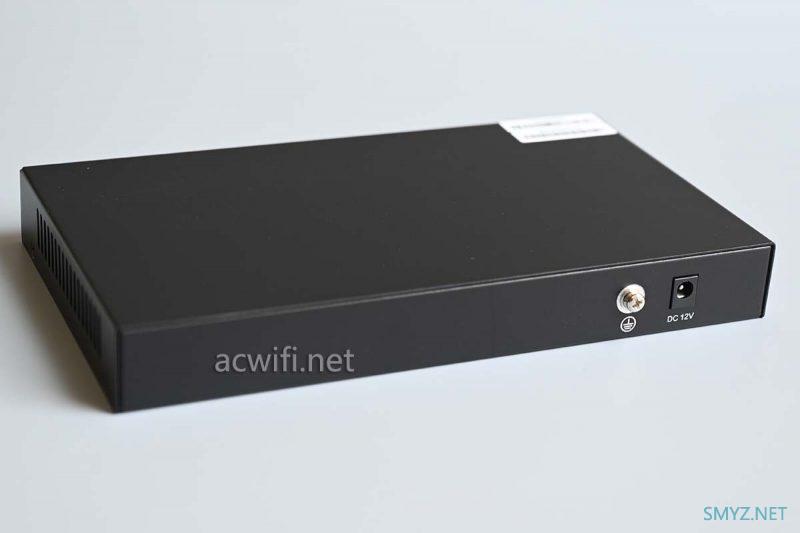

背面：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

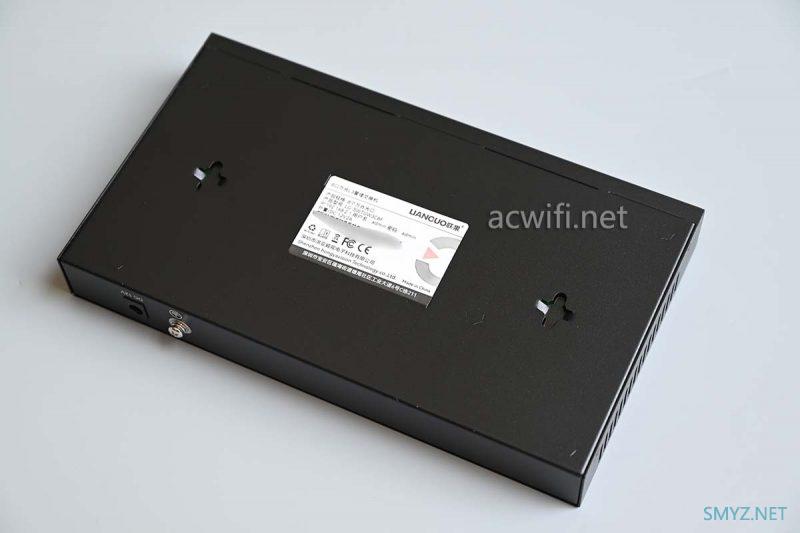

底部：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

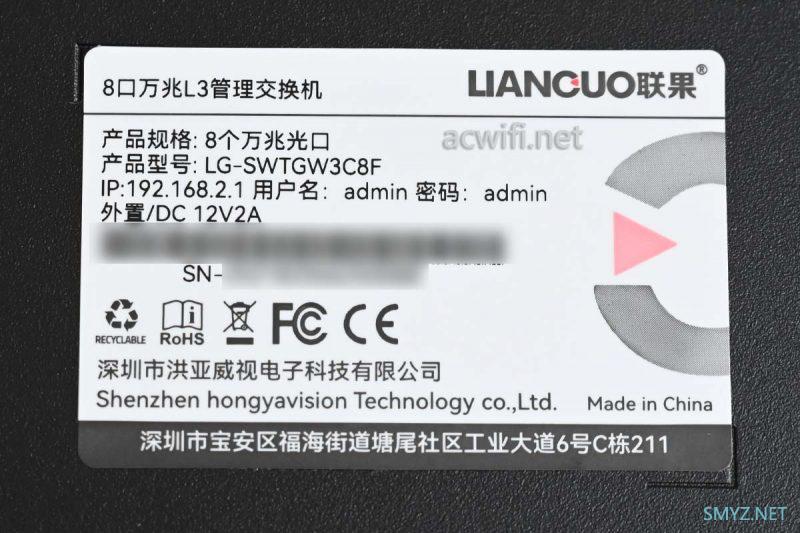

标签内容：产品型号LG-SWTGW3C8F。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

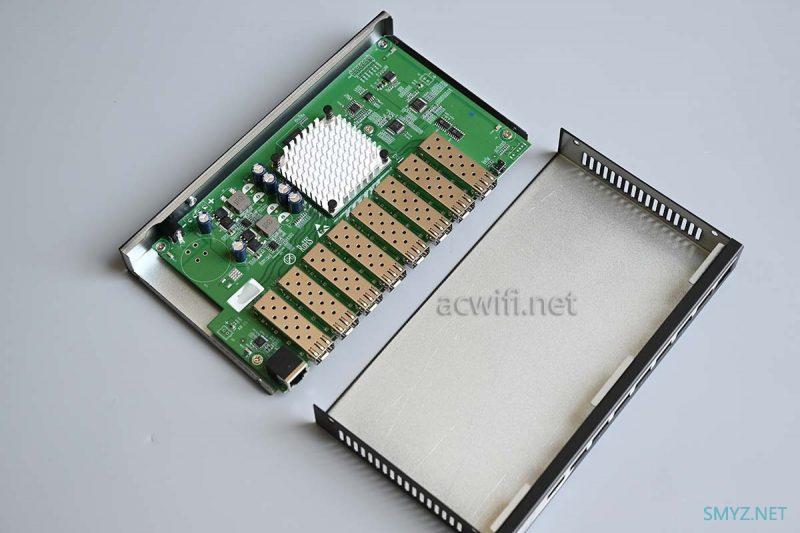

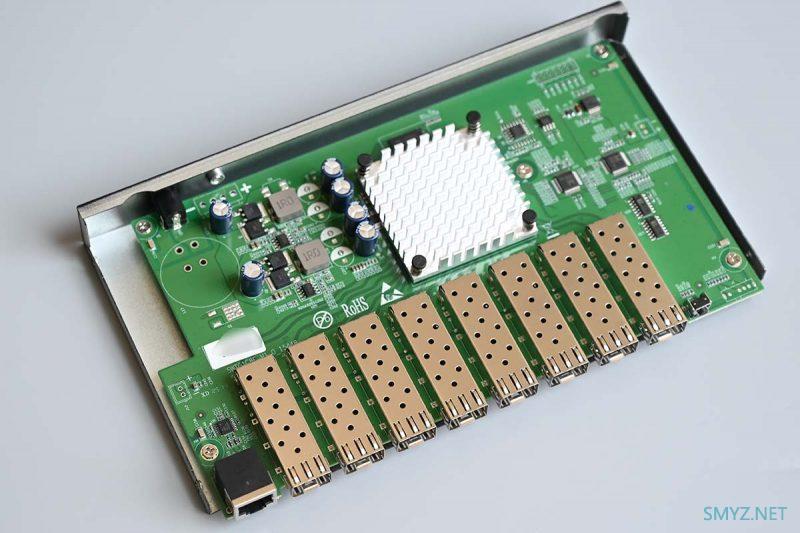

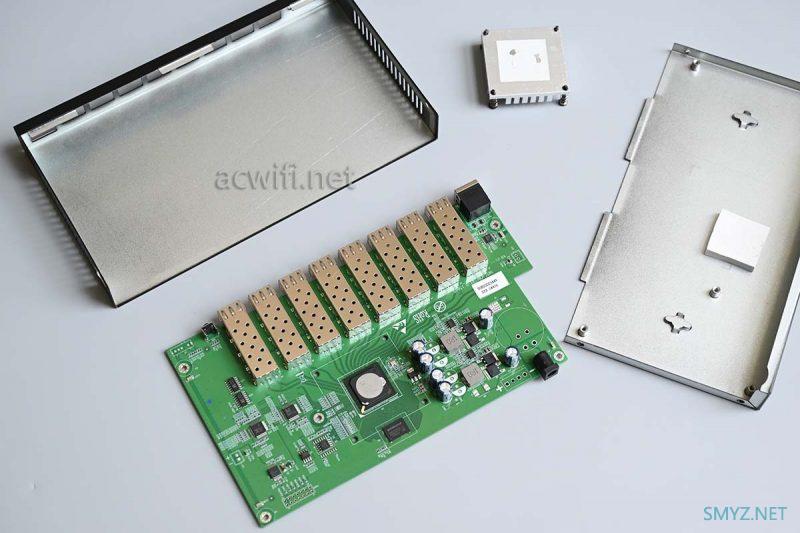

拆开交换机的外壳：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

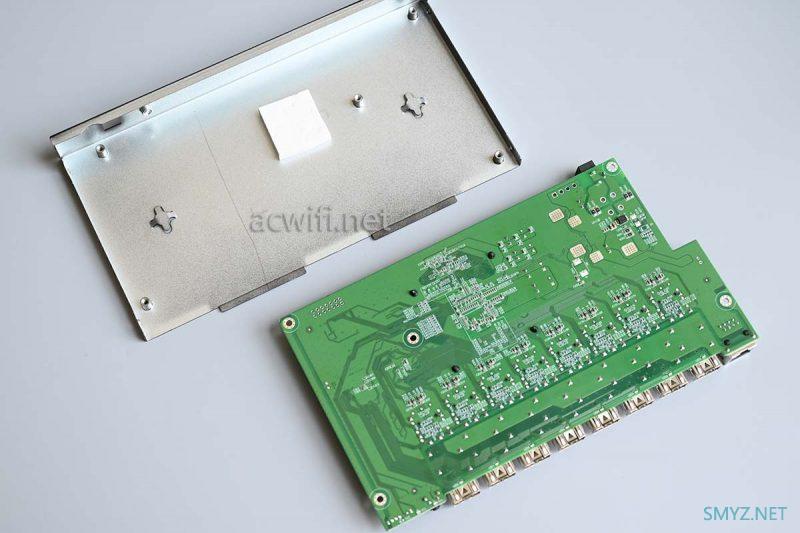

拿出主板并翻转背面：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

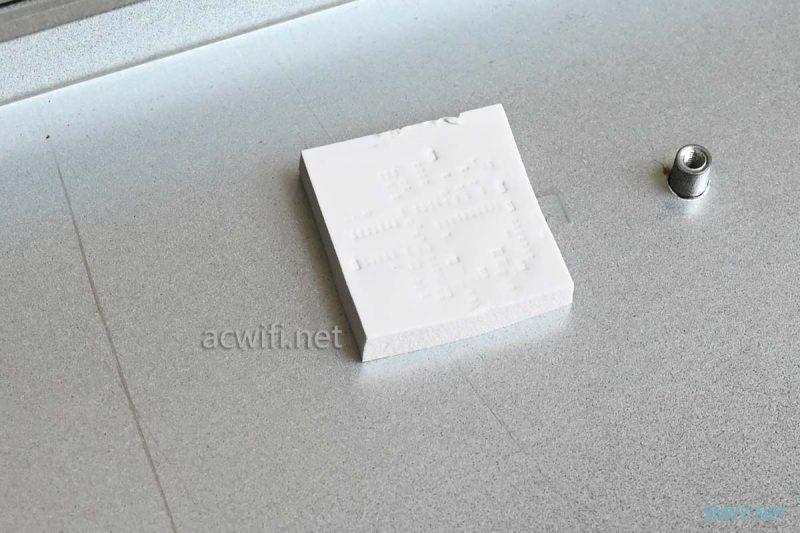

底下有一片导热硅脂垫：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

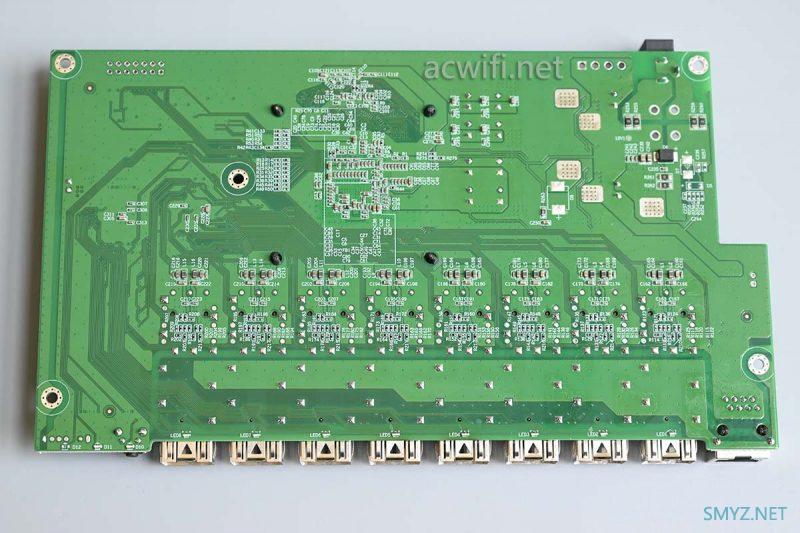

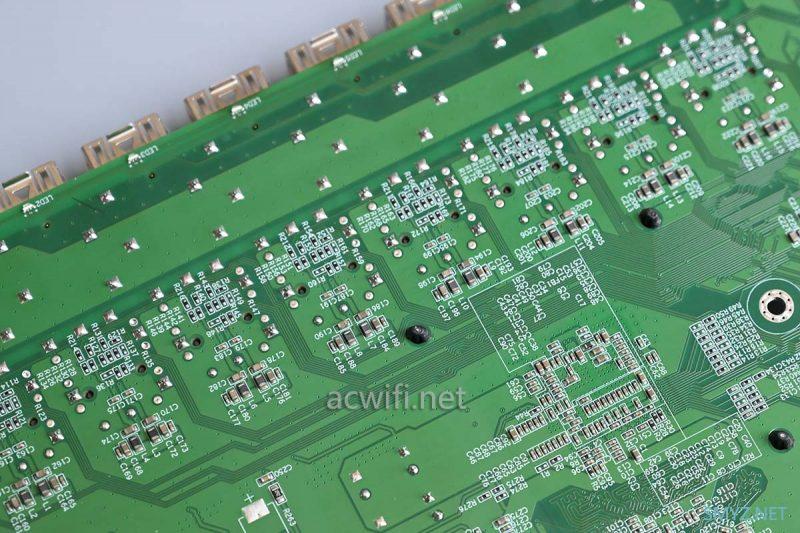

主板背面：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

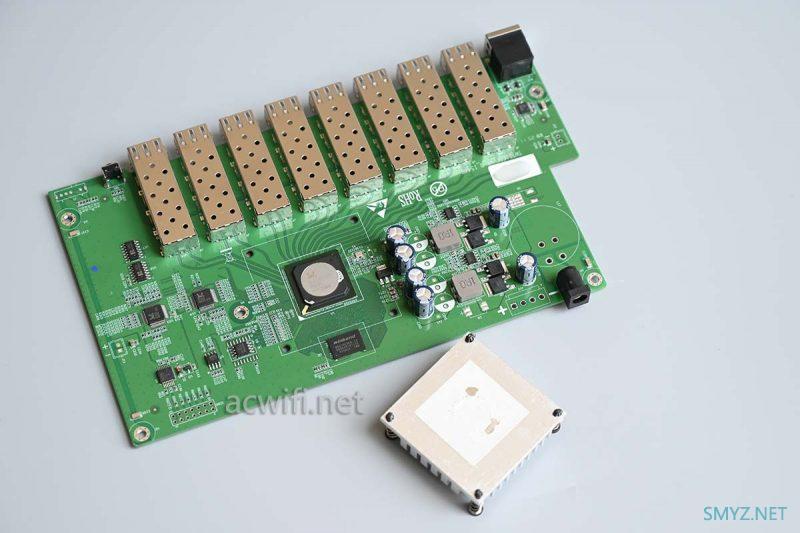

拆下主板正面上的散热片：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

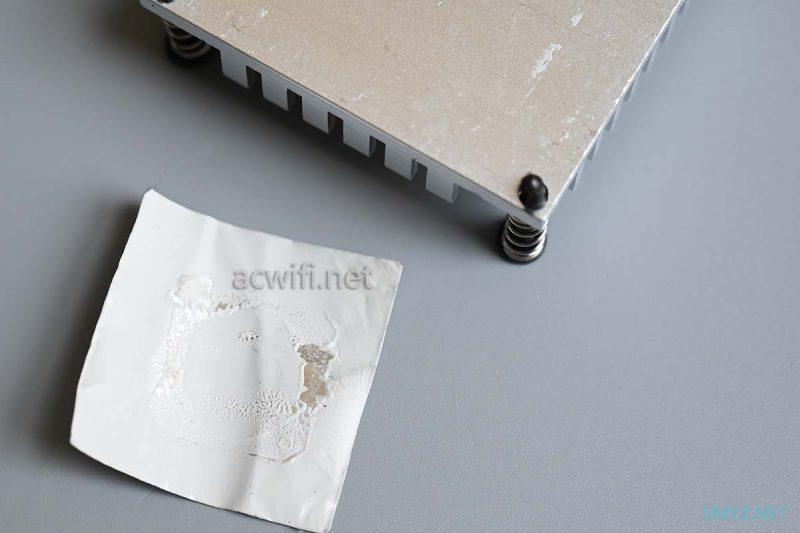

以为只是一层带粘性的导热硅脂，撕下来发现中间一层金属片，感觉是镀镍的铜片：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

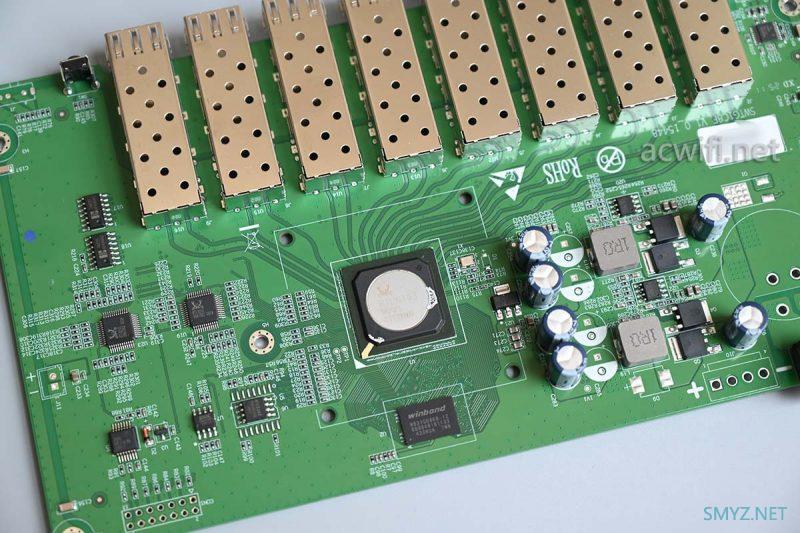

先看交换机的主控芯片吧。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

在京东APP上搜索“送红包844”会有大红包！

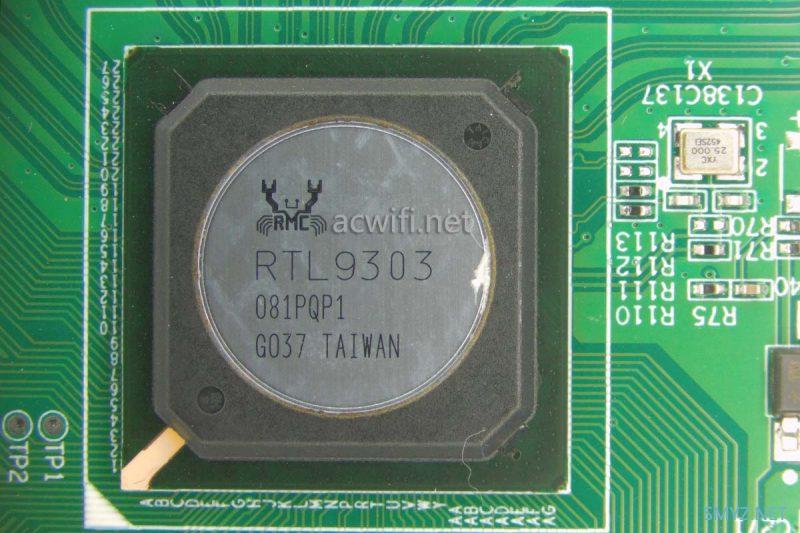

联果这款8口万兆三层交换机的交换芯片是RTL9303，集成了8个10G MAC。（The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.）

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

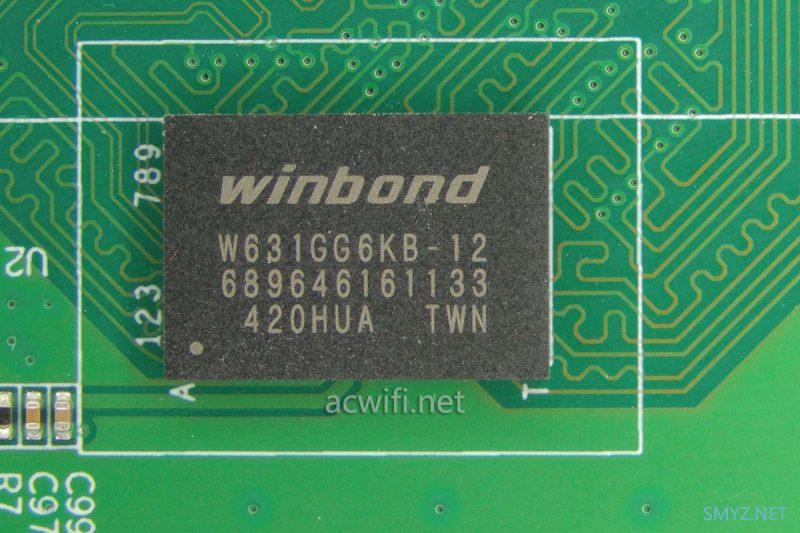

内存芯片是W631GG6KB-12，DDR3内存，容量128MB：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

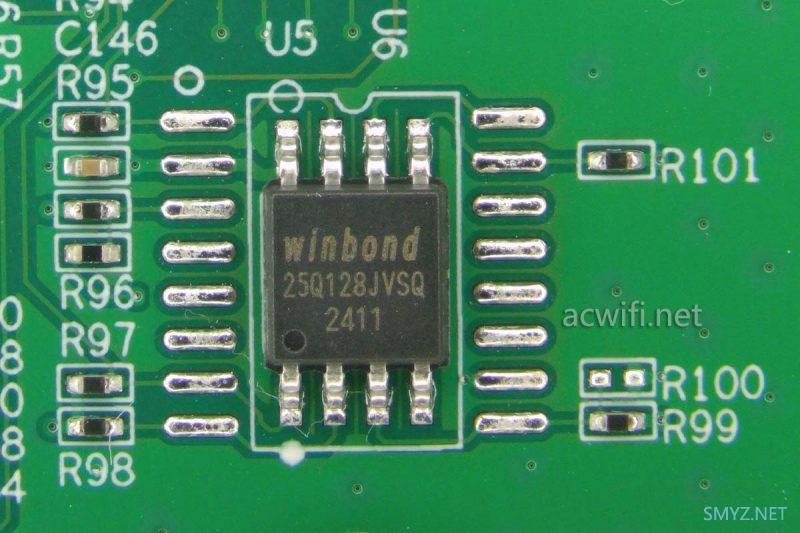

闪存芯片型号是W25Q128JVSQ，容量16MB：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

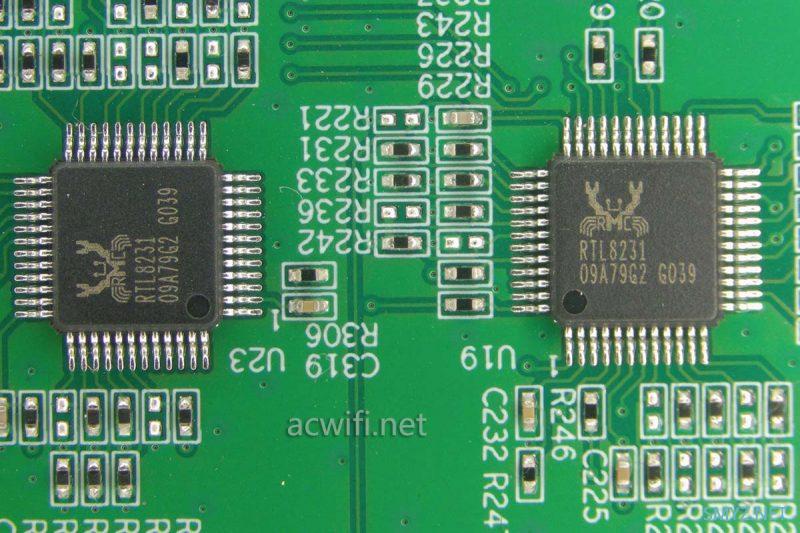

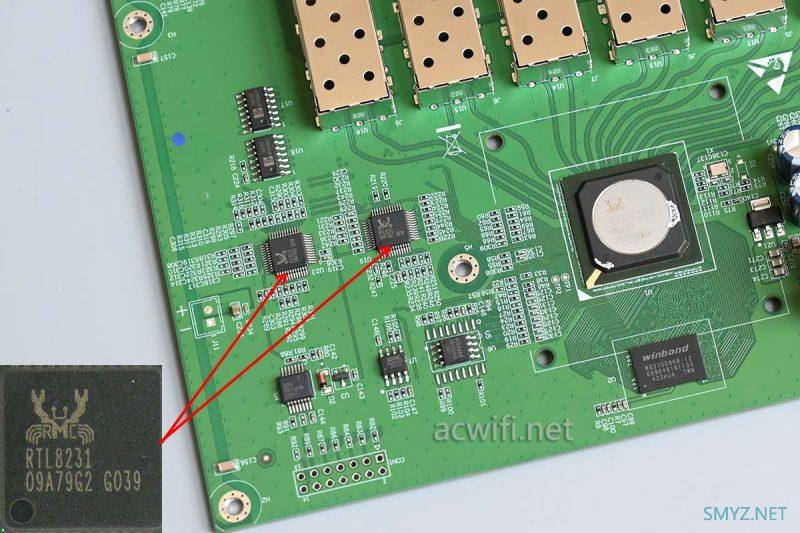

这里有两颗 RTL8231，LED驱动控制IC，负责网口的状态显示。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

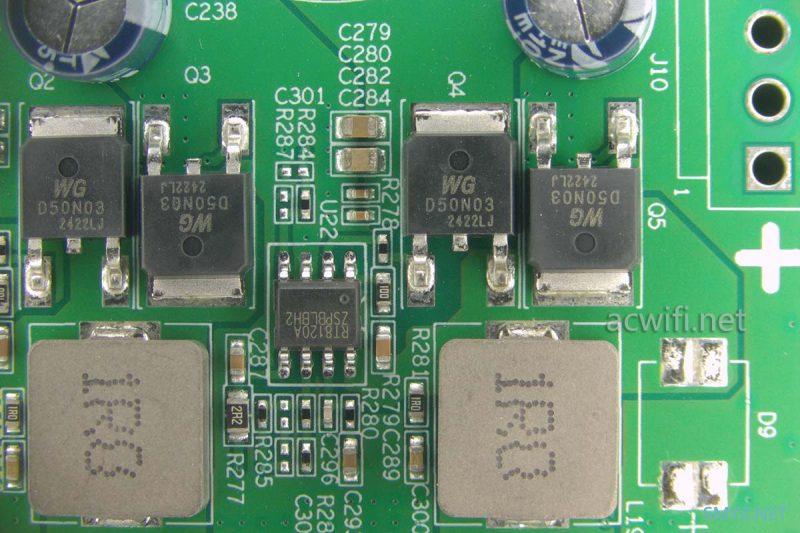

DC-DC电路：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

拆完了。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

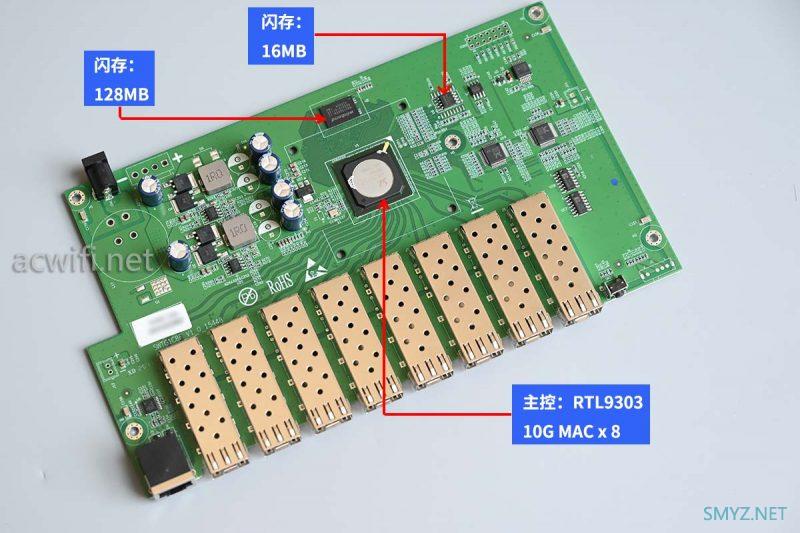

LG-SWTGW3C8F交换机的主芯片汇总：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

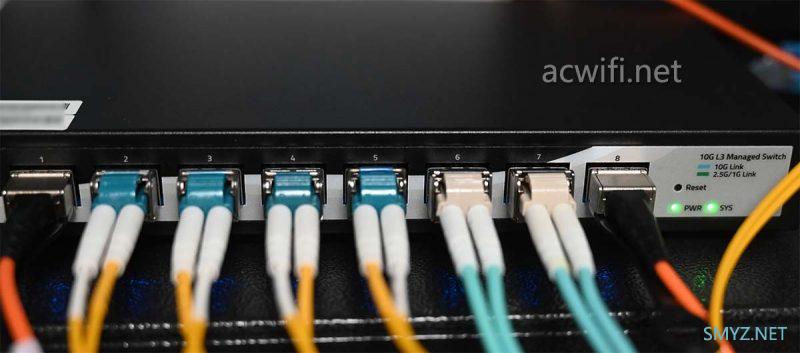

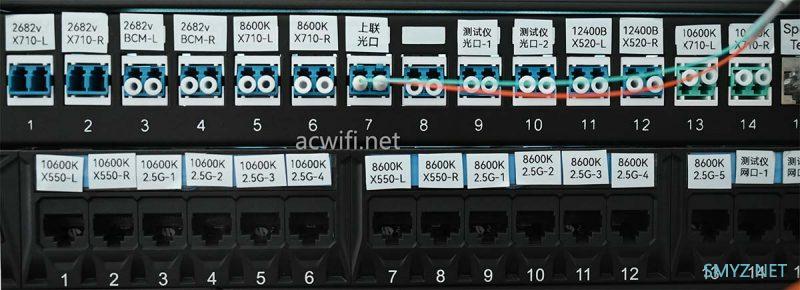

简单用3台电脑测一下这台交换机的8个10G 光口的背板带宽，接了4个单模和4个多模：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

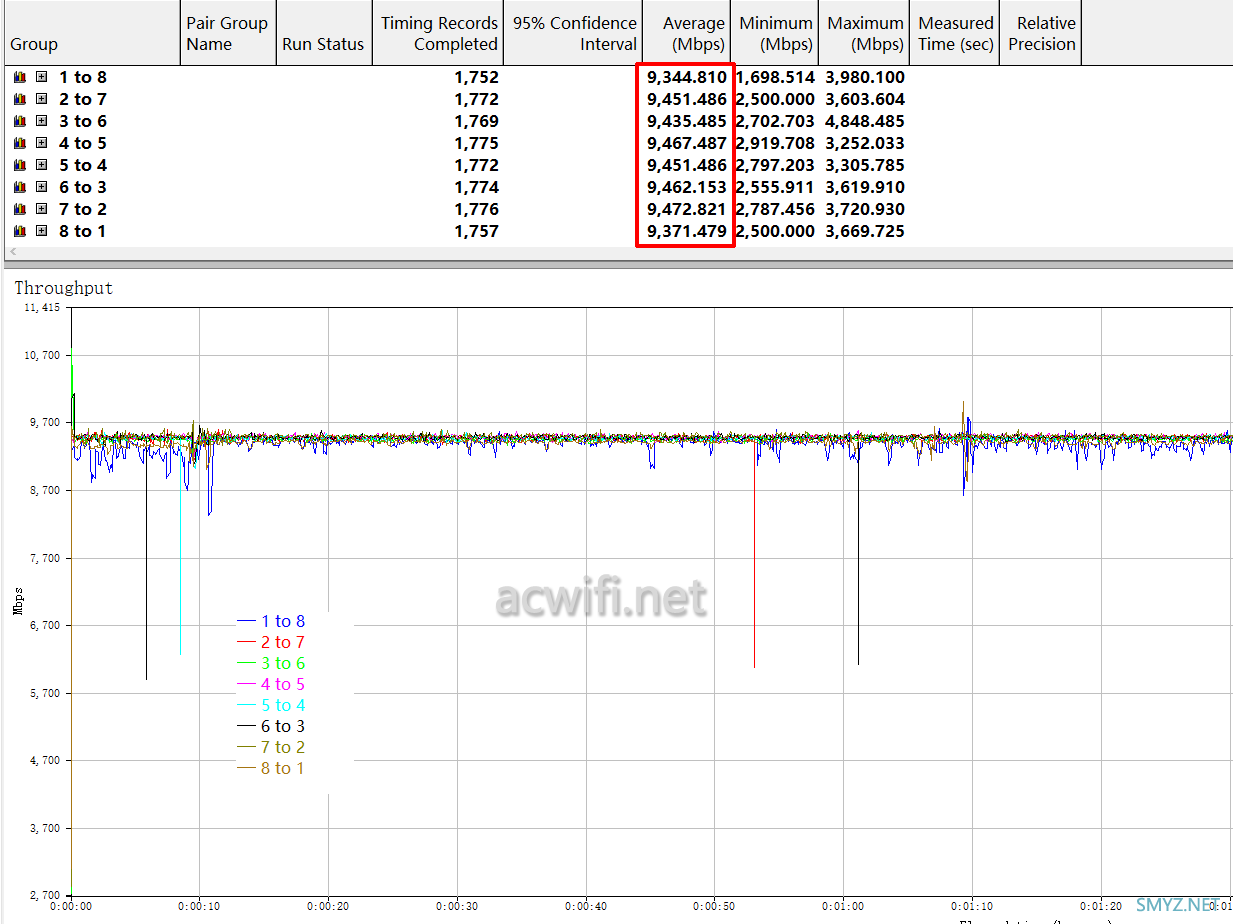

用ixchariot工具测试每个口的双向传输速度，实测结果显示，每个方向都超过了9.4Gbps左右，即每个口都跑满了10G，那么八个口双向总和就是160G（背板带宽）。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

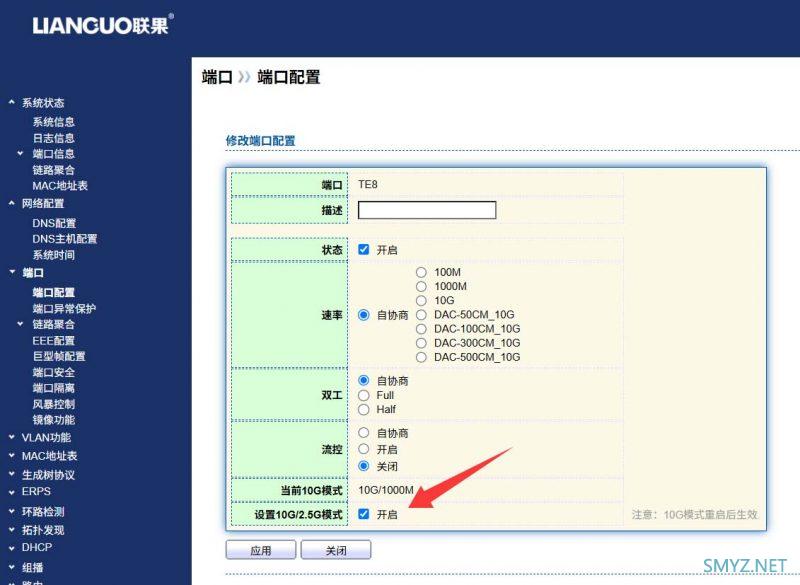

把端口速率切换为10G/2.5G模式并重启生效，就能识别诺基亚G-010S-A和阿尔卡特 G-010S-P猫棒。

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

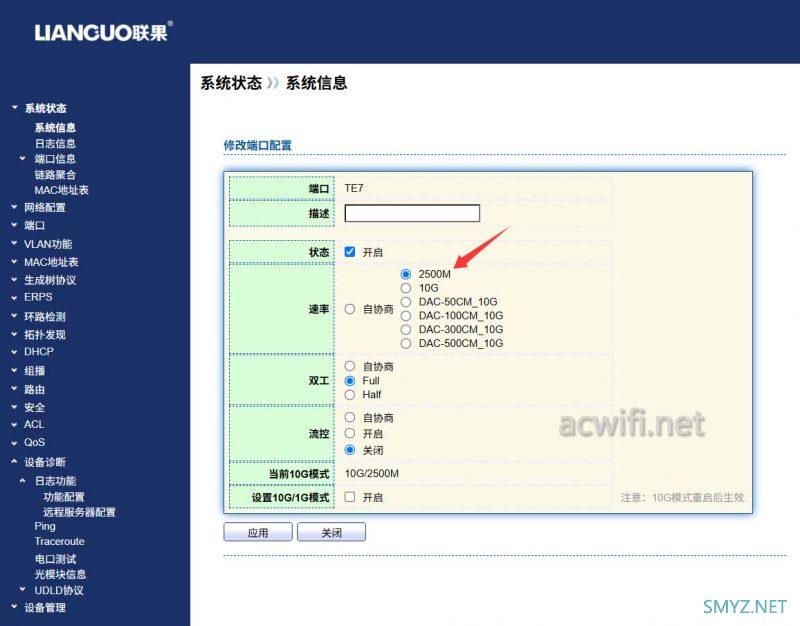

华为的MA5671A猫棒，需要再把端口速率由自协商设置为固定的2500M，才能识别它：（前面两款猫棒不需要这样操作）

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

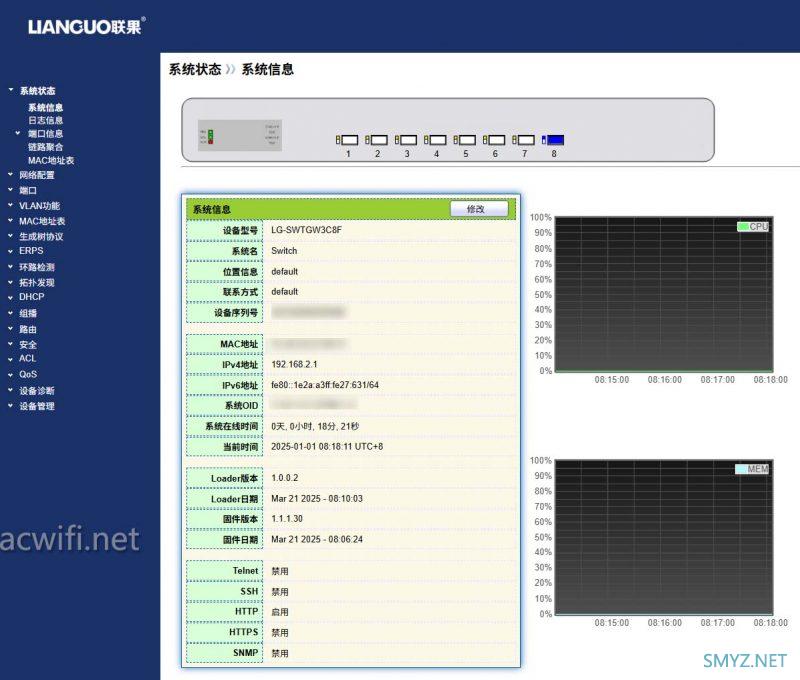

系统主界面：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

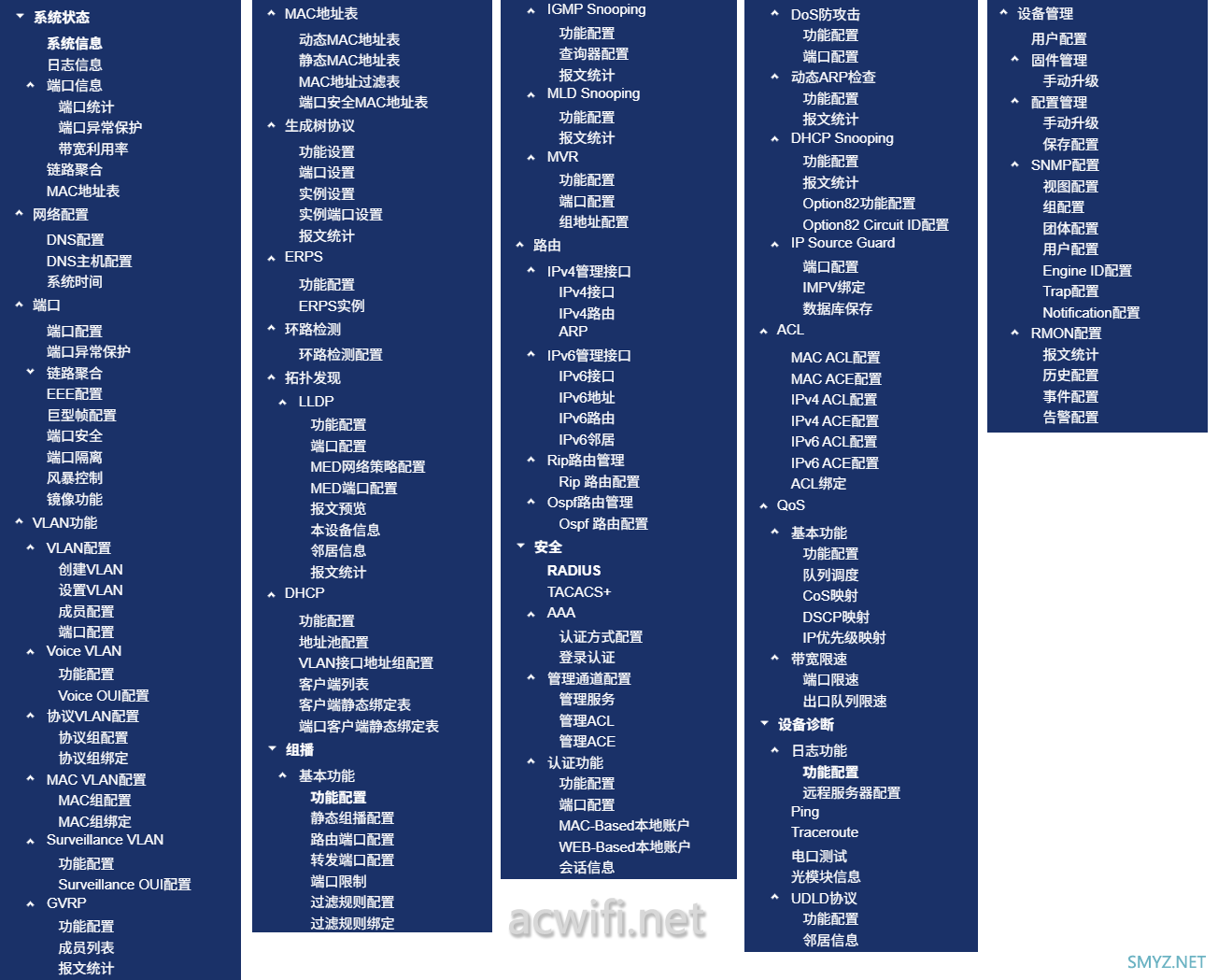

所有功能菜单集合：

400多元的联果8口万兆三层全光交换机拆机LG-SWTGW3C8F

470多元的价格就能买到三层的8口万兆全光交换机，性价比不错。如果SFP+电路背面也有导热硅脂垫片就更好了。联果8口万兆三层交换机天猫链接若有任何疑问可在公众号（acwifi-net）上咨询，人工回复！
