锐捷这款RG-MA3063挺多人问的。

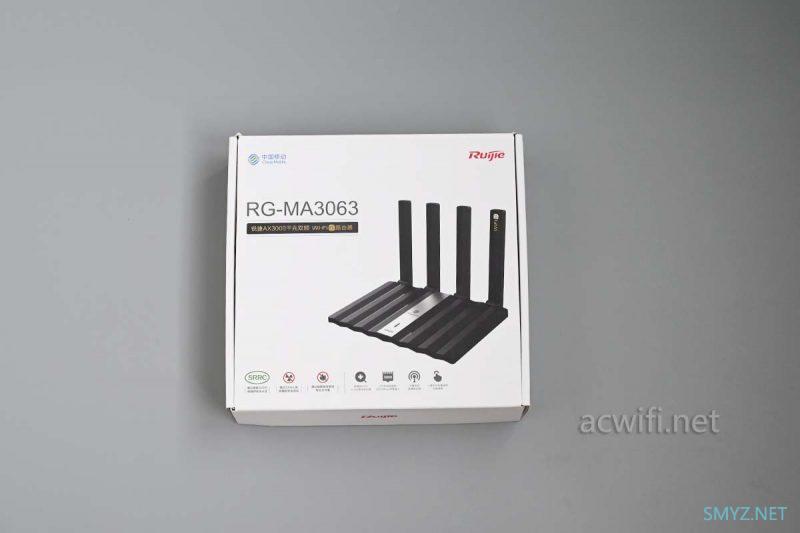

外包装：
包装盒背面没有说明硬件参数。

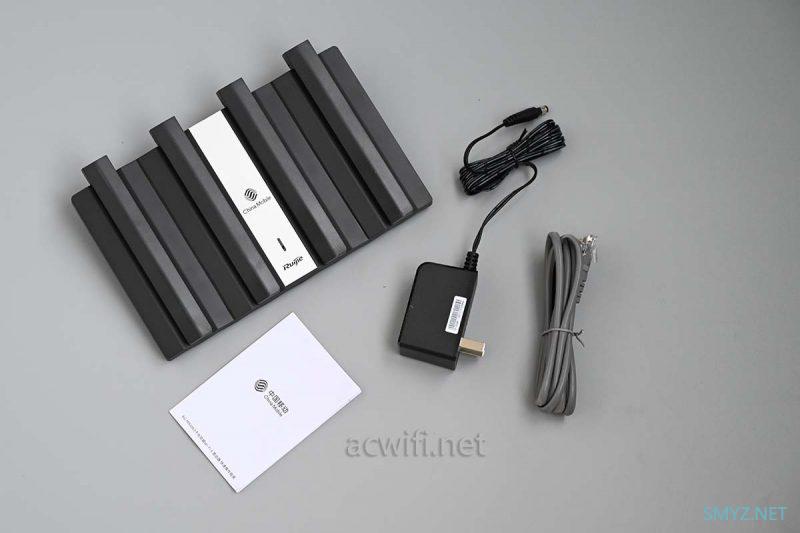

取出机身和配件 ：

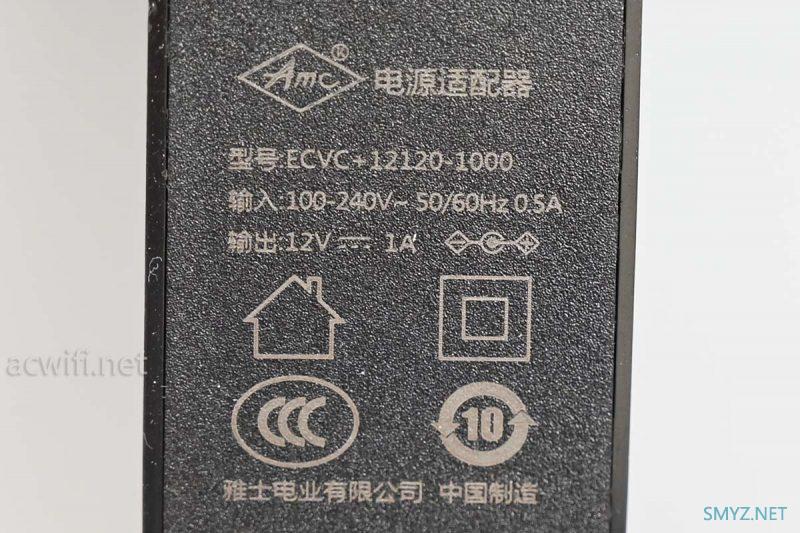

电源适配器的输出规格是12V/1A，实测联网后的待机功率是5.8W。

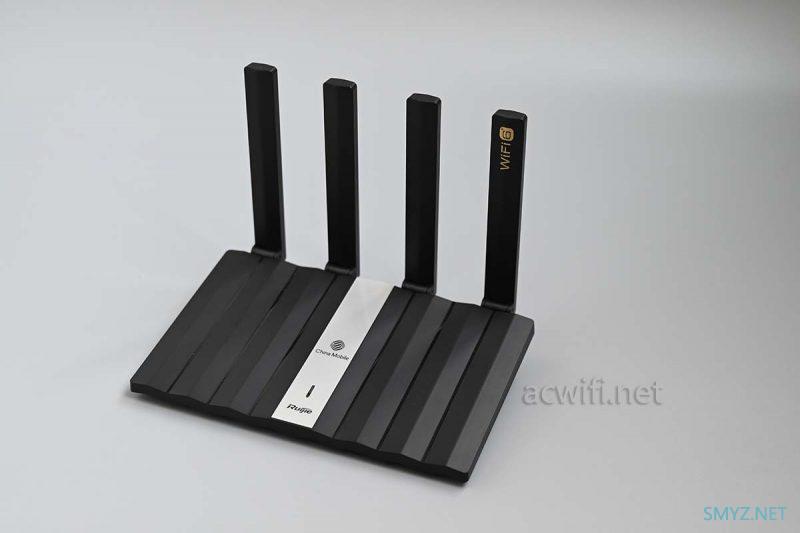

天线可以折叠收起来，有些人喜欢把无线路由器塞进弱电箱的，这种折叠天线的就可以做到。
有一根天线上面印有金色的Wi-Fi 6标志。

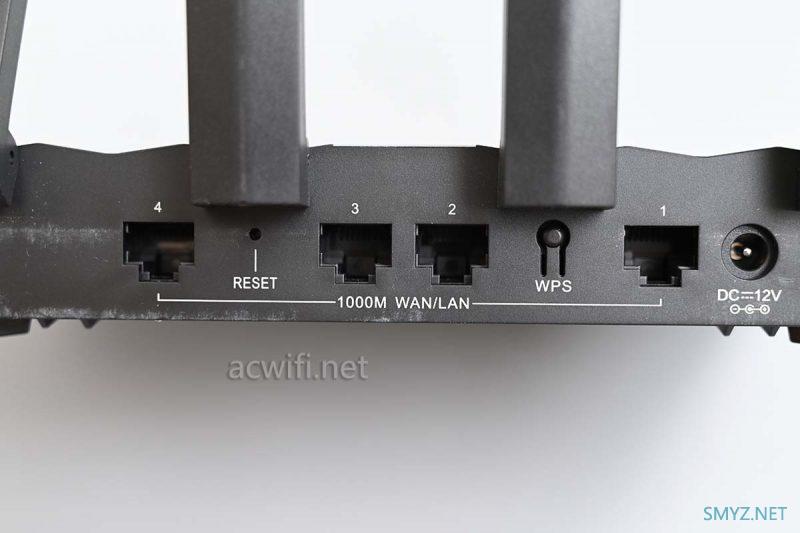

四个全千兆网口，支持盲插，默认是桥接模式，要用它拨号记得在后台修改为路由模式。
白色的不是我弄脏，是原来就有。

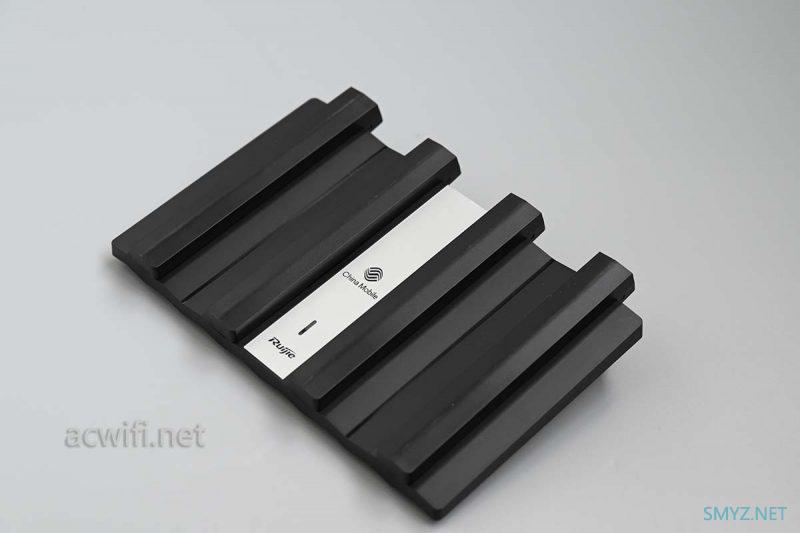

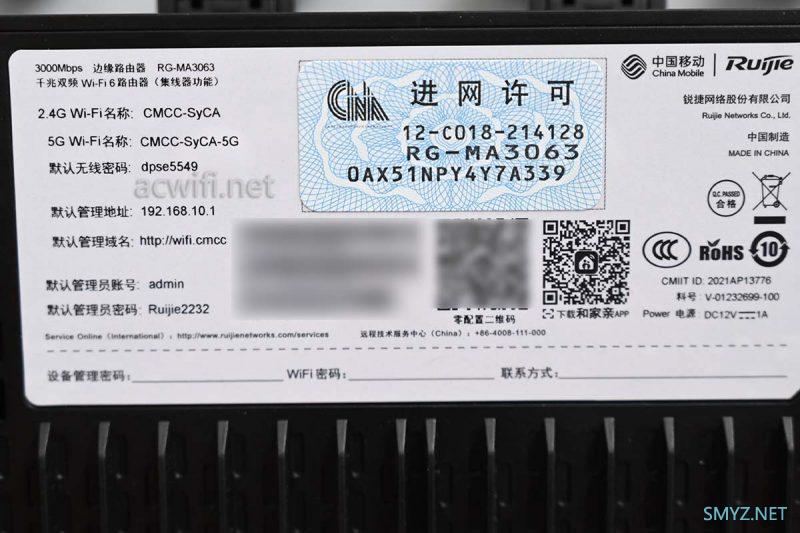

机身背面：
”边缘路由器 RG-MA3063“

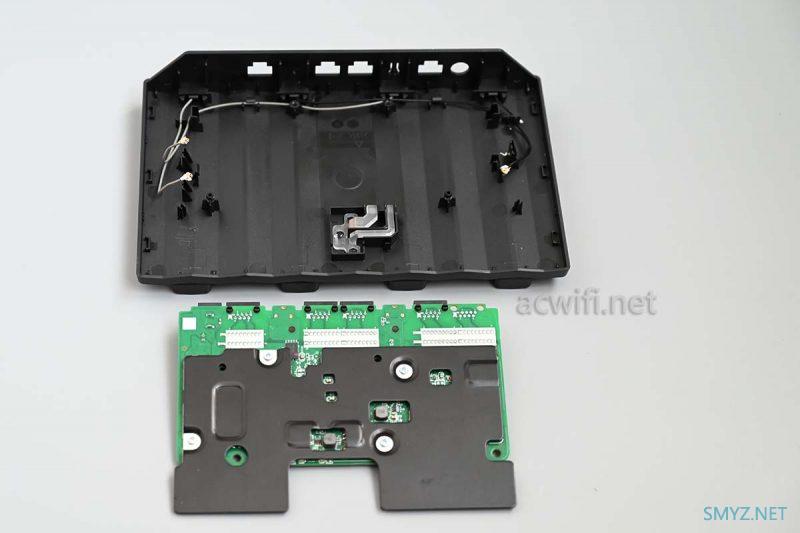

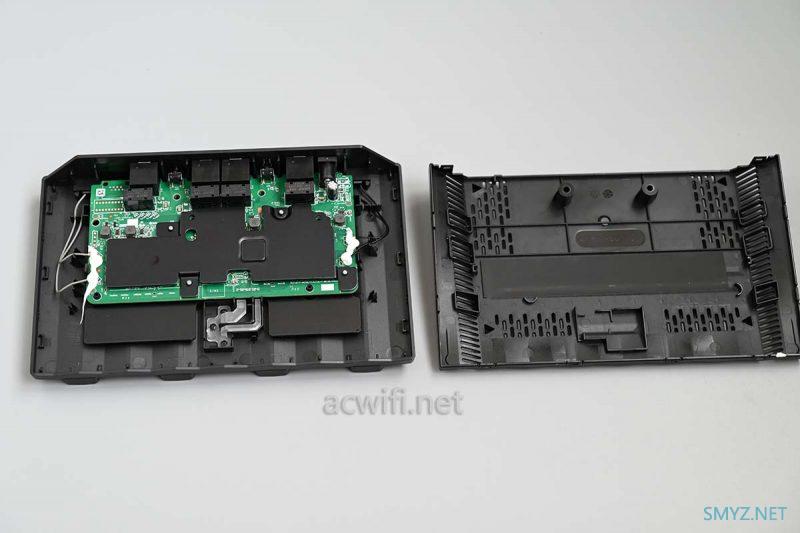

标签底下有两个螺丝，拧出来之后可轻松撬开外壳：

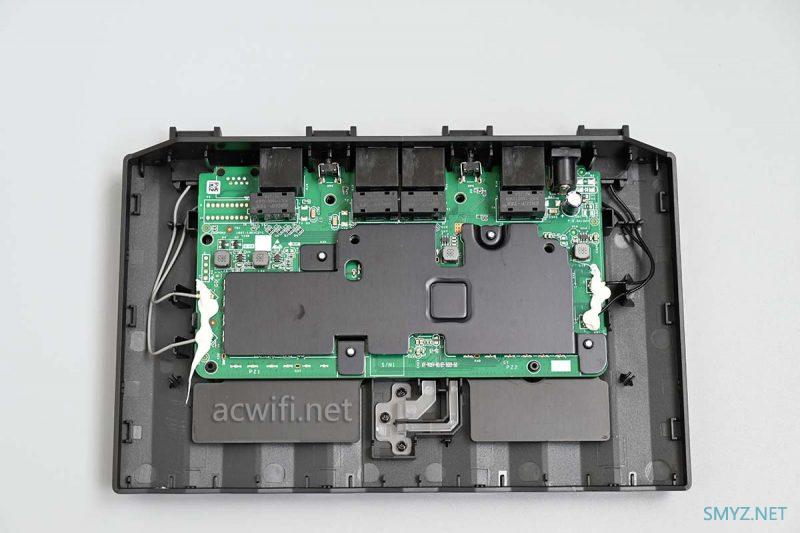

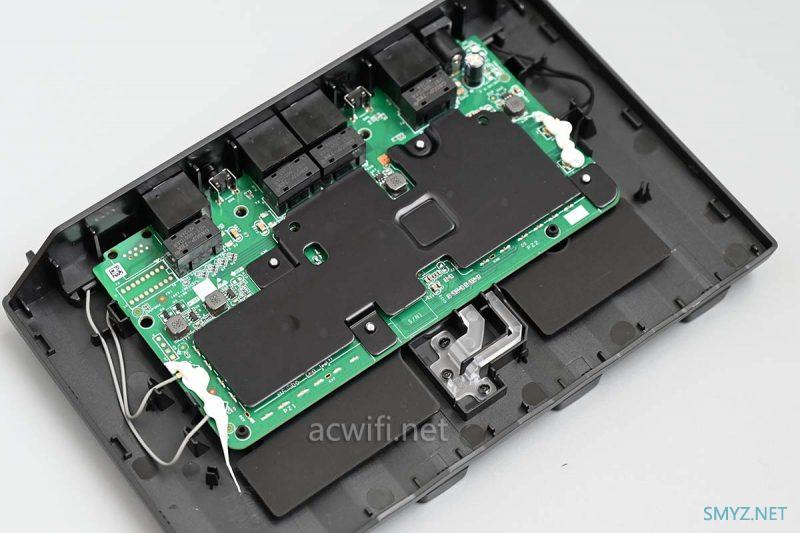

主板看上去不大。
底下的散热片更大：
取出主板，翻过背面：
定面看不见网口所以我定义为主板背面：

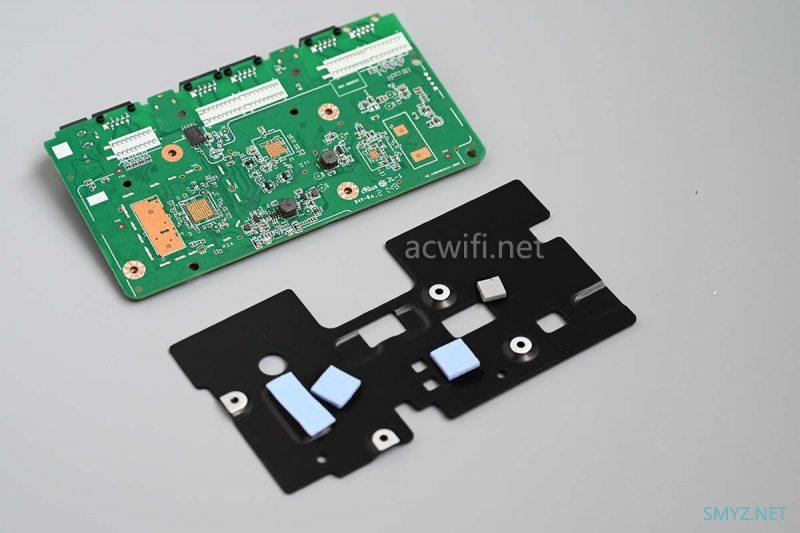

散热器上有四颗固定螺丝，拧出，移开散热之后：

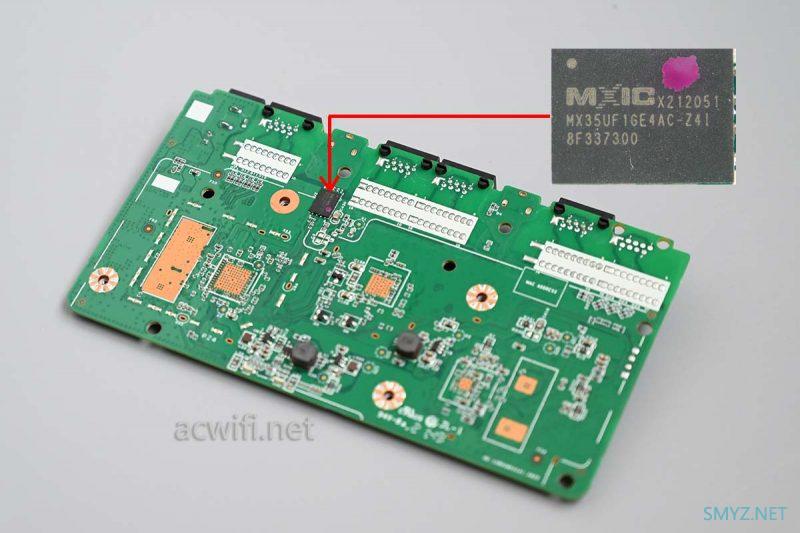

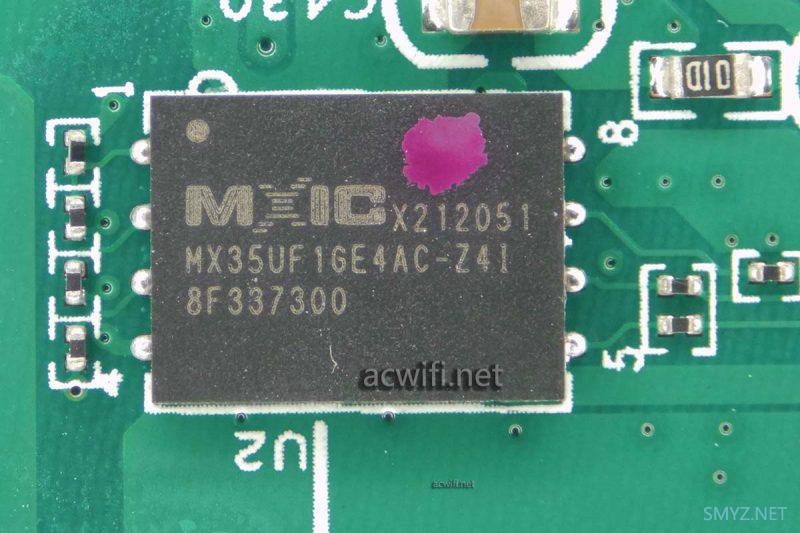

主板背面没啥芯片，只有一颗闪存芯片，型号是MX35UF1GE4AC，容量128MB：

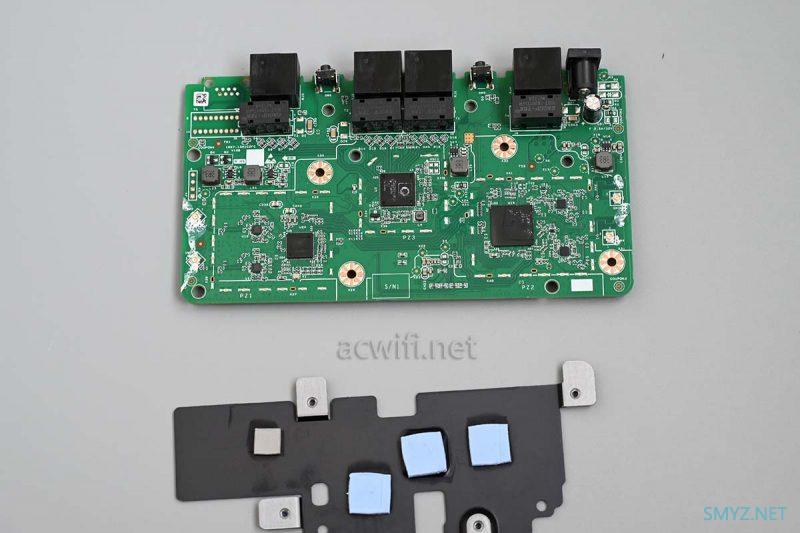

翻过来主板正面，较小的那片散热也随之取下来：

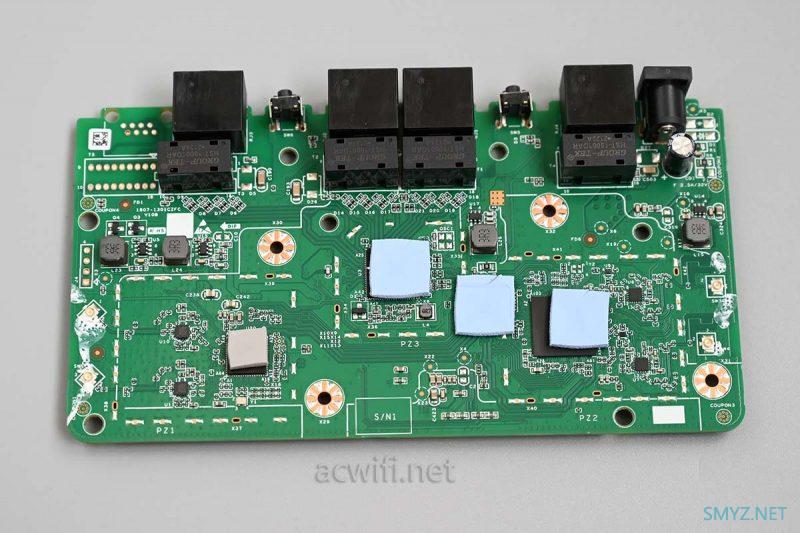

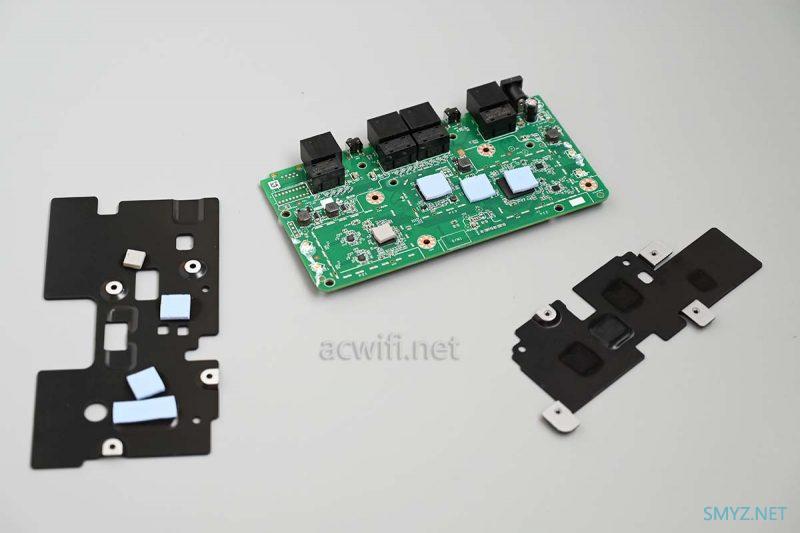

移走4片导热硅脂垫片：

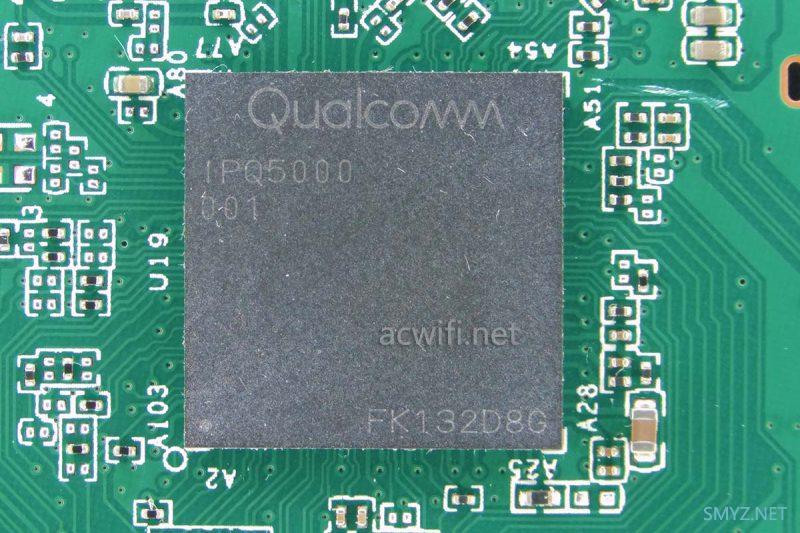

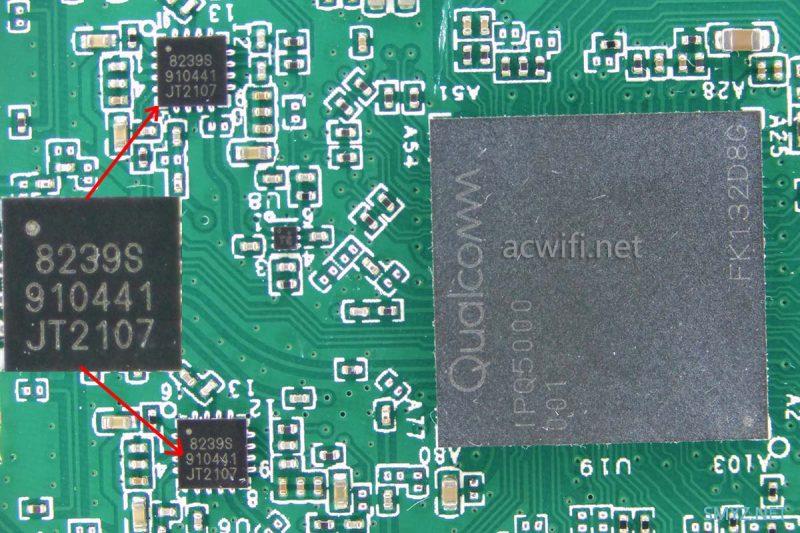

锐捷MA3063用的CPU型号是高通IPQ5000，双核1GHz，集成2.4G 574Mbps，集成256MB内存：
2.4G有外置独立的FEM芯片，型号是KCT8239S，康希通信科技（上海）有限公司的产品。
KCT8239S的参数：
Integrated high performance 2.4GHz PA,LNA with bypass,and T/R switch
Fully-matched input and output
Integrated Power Detector
Output power:
+20dBm @ DEVM=-43dB,HE40/MCS11,5V
+20.5dBm @ DEVM=-40dB,5V
+22dBm @ DEVM=-35dB,VHT40/MCS9,5V
+23dBm @ DEVM=-30dB,HT20/MCS7,5V
Transmit gain: 29dB at 5V
Receive gain: 19dB at 5V
Noise Figure: 2.6dB at 5V
ESD protection circuitry on all PINs
Minimal External Components Required
Small package: MIS-16L,3×3×0.55mm (MSL1,260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

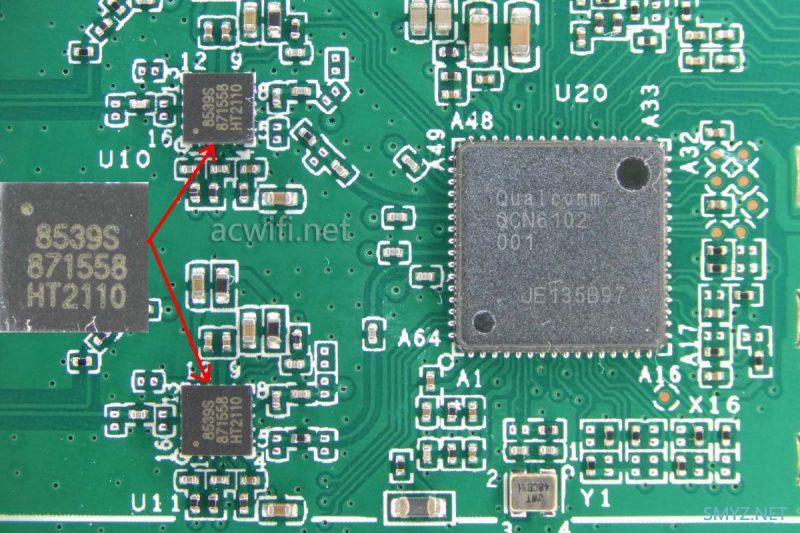

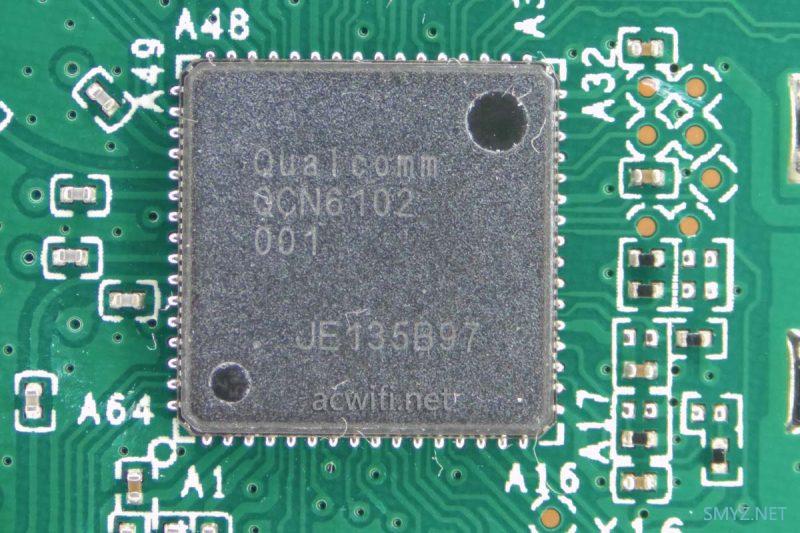

锐捷MA3063的5G无线芯片型号是高通QCN6102，支持2x2MIMO，在160MHz频宽下最高速率2402Mbps：
同样的，5G也有外置的FEM芯片，型号是KCT8539S：
KCT8539S的参数：
Integrated 802.11ax 5GHz PA,LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 14.5dB at 5V
Noise Figure: 2.8dB at 5V
Output power:
+19.5dBm @-43dB DEVM,HE160//MCS11,5V
+21dBm @-40dB DEVM,5V
+22.5dBm @-35dB DEVM,VHT80/MCS9,5V
+23.5dBm @-30dB DEVM,5V
Integrated 2.4GHz Notch Filter
ESD protection circuitry on all PINs
Minimal external components required
Small package: MIS16-pin,3mm x 3mm x0.55mm (MSL3,260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

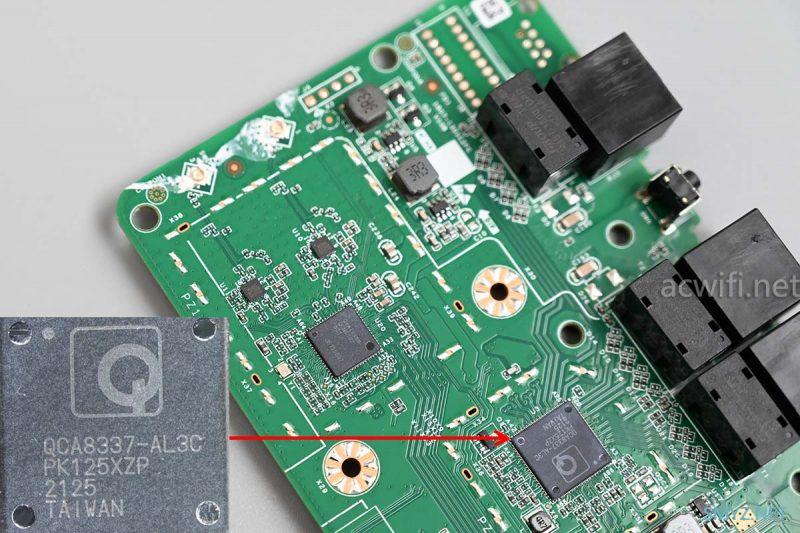

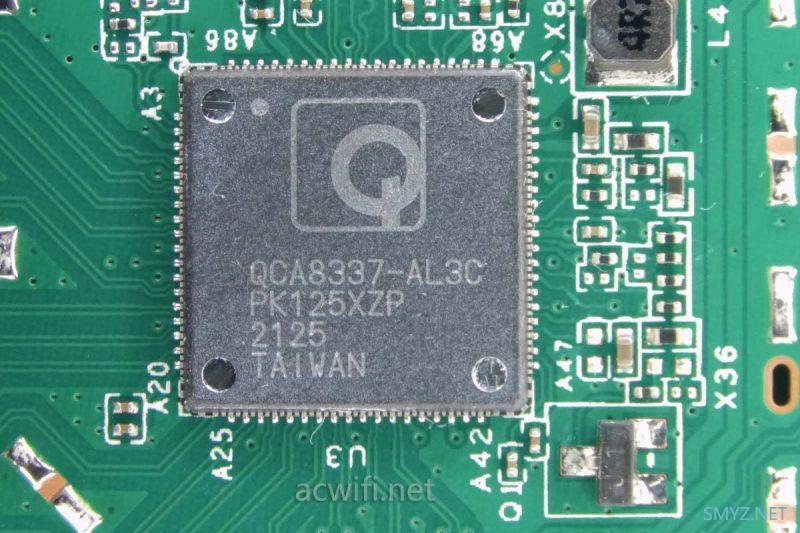

千兆交换芯片是QCA8337-AL3C：

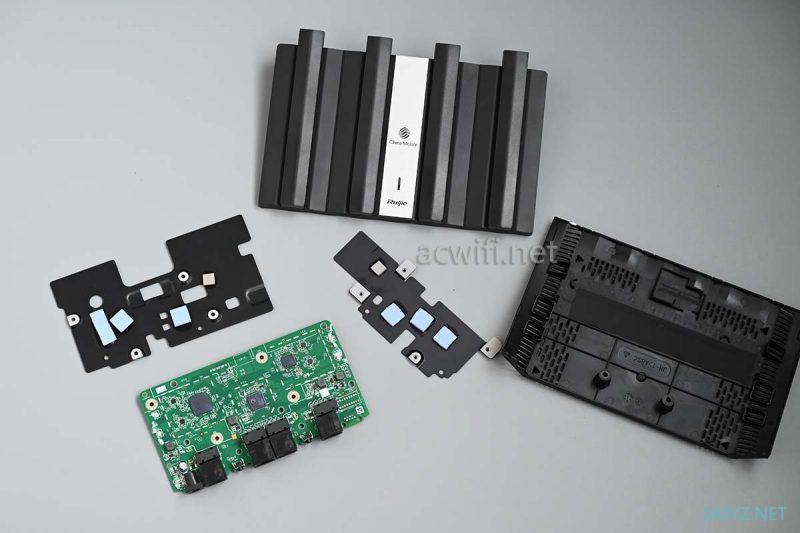

这台锐捷MA3063就拆完啦。

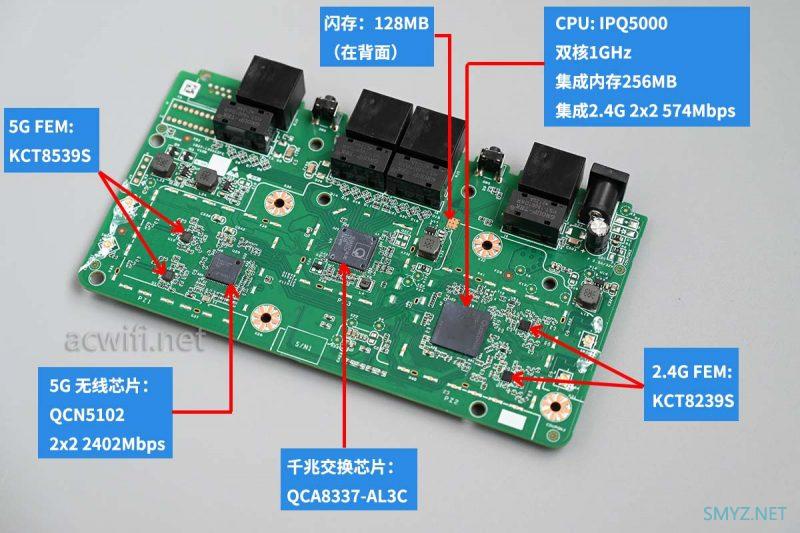

各芯片型号汇总图如下：

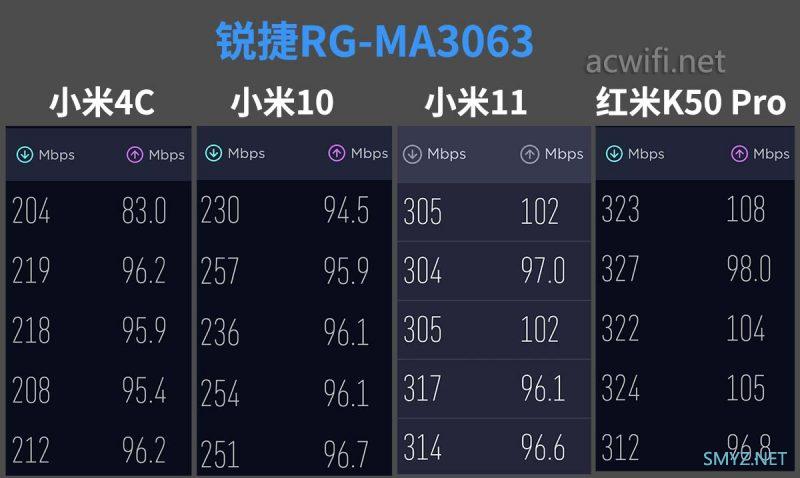

D点测速结果如下：
无线还算不错的。

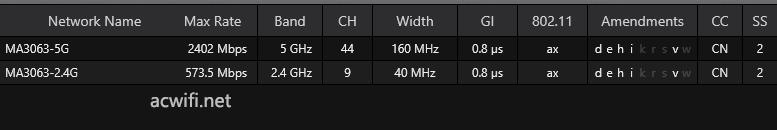

默认只有v没有k，因为mesh组网默认是关闭的，手动开启就会支持k和v。

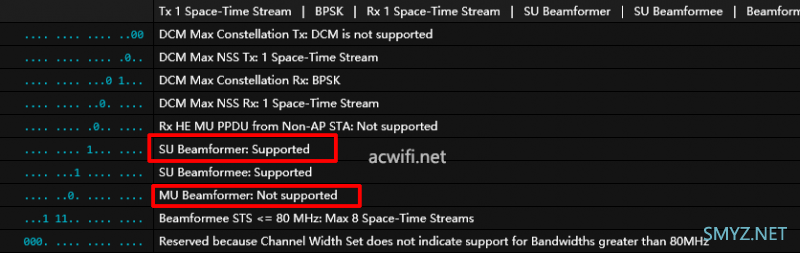

支持波束成形，但不支持MU-MIMO：
（上面的信息是用winfi查看的，在公众号里发送winfi即可自动回复下载地址和不能打开的解决办法。）
MA3063拼多多链接
或者自己搜索最低价的购买就行了，我实付价是138元。
锐捷RG-MA3063用的高通方案，无线规格AX3000，2.4G和5G无前外置功放芯片，信号还不错。
但这高通方案的缺点就是发热量有点大。
若有任何疑问可留言或关注微信公众号smyz-net
