星际宝盒拆机,最便宜的四核无线路由器

不到100元收来了一台星际宝盒,拆机后,不得不再买多一台!这款无线路由器也是矿难后的产物:

星际宝盒拆机,最便宜的四核无线路由器

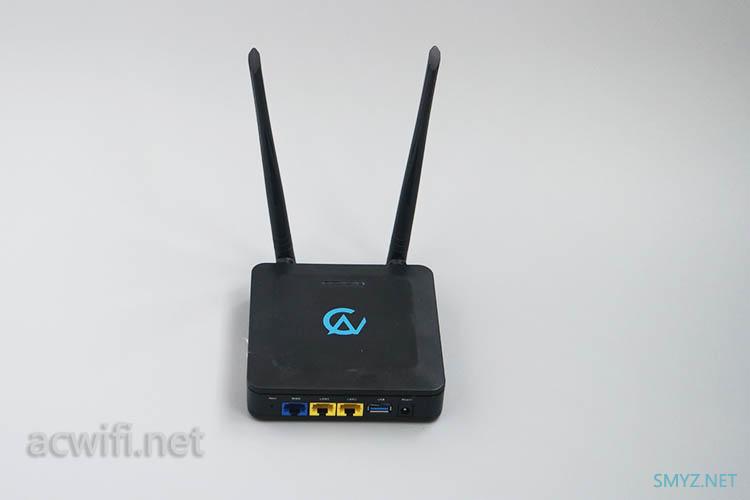

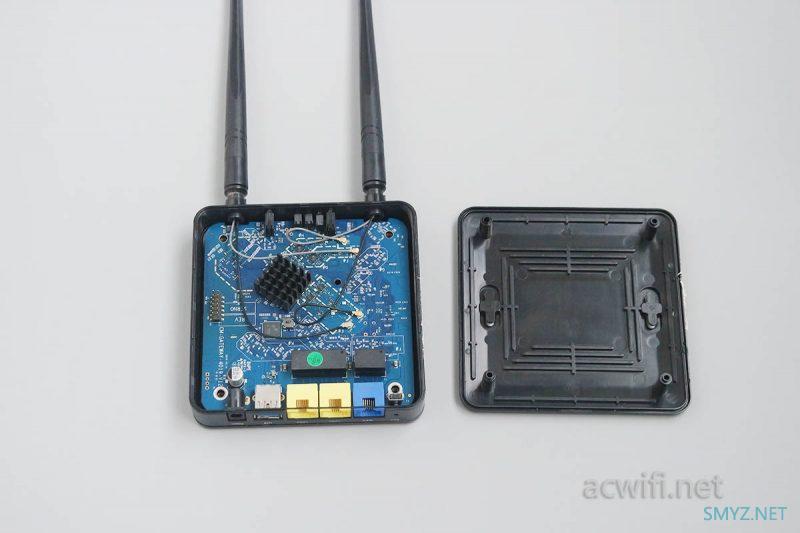

开盖:

星际宝盒拆机,最便宜的四核无线路由器

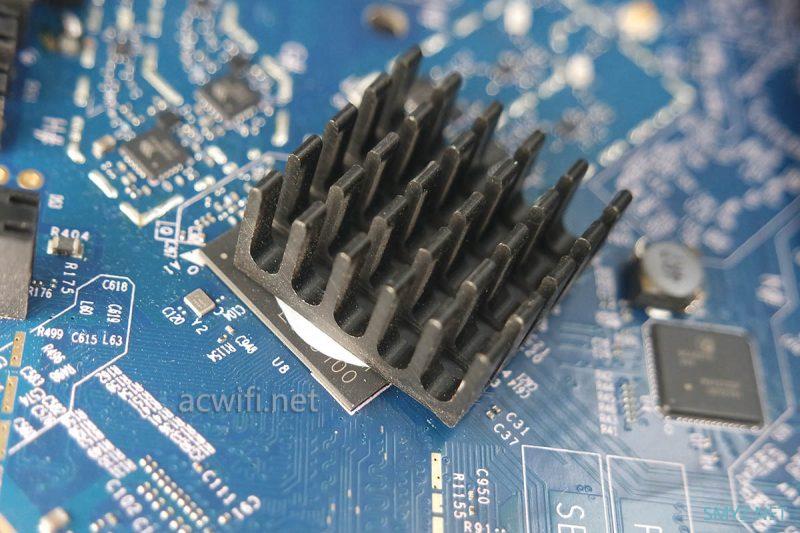

方方正正的小盒子,里面装了一块重要的芯片,上方有散热片,不容易拿下来,这个面是朝向路由器底面,可能这个原因吧,所以用了带胶水的导热硅脂,粘得非常牢固!我试过好多次都取不下来,包括用牙线来回不停”鎅“它的间隙。

星际宝盒拆机,最便宜的四核无线路由器

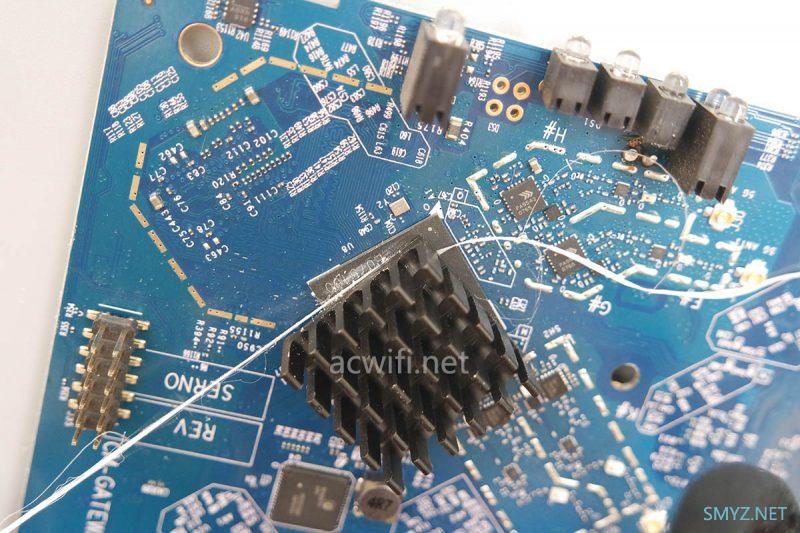

牙线出场,以为很快会收场:

星际宝盒拆机,最便宜的四核无线路由器

最后徒劳无功,浪费了2米长的牙线,断了无数次。先不管了!

星际宝盒拆机,最便宜的四核无线路由器

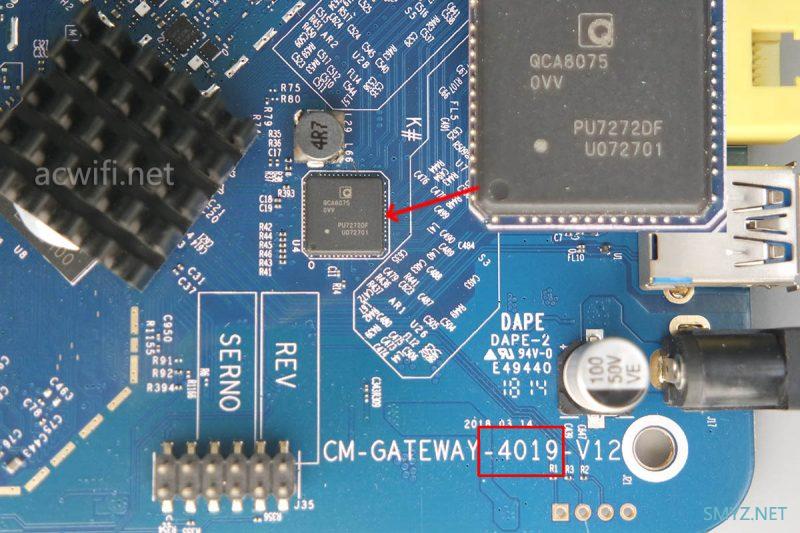

CPU旁边有一颗千兆交铁芯片,型号是QCA8075,末位5,代表支持5个千兆端口,如果末位是2(QCA8072)就是2个口。但这个台只有3个口。2lan和1wan。主板上印一一串疑代码:CM-GATEWAY-4019-V12。说明了CPU可能是用了IPQ4019,官网上的介绍也是说使用IPQ4019处理器。我在纠结着要不要想其它办法取下该死的散热片。

看射频电路部分:

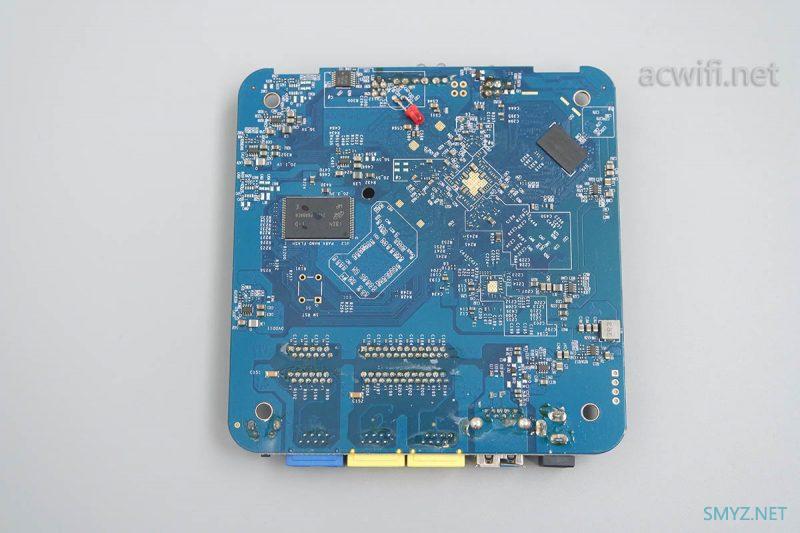

主板背面:

星际宝盒拆机,最便宜的四核无线路由器

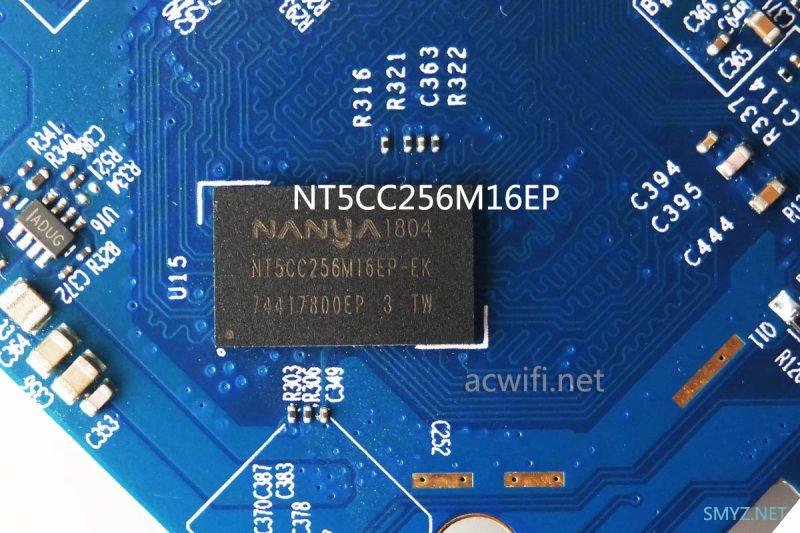

其中一颗是内存芯片,型号是NT522256M16EP,容量是512MB。

星际宝盒拆机,最便宜的四核无线路由器

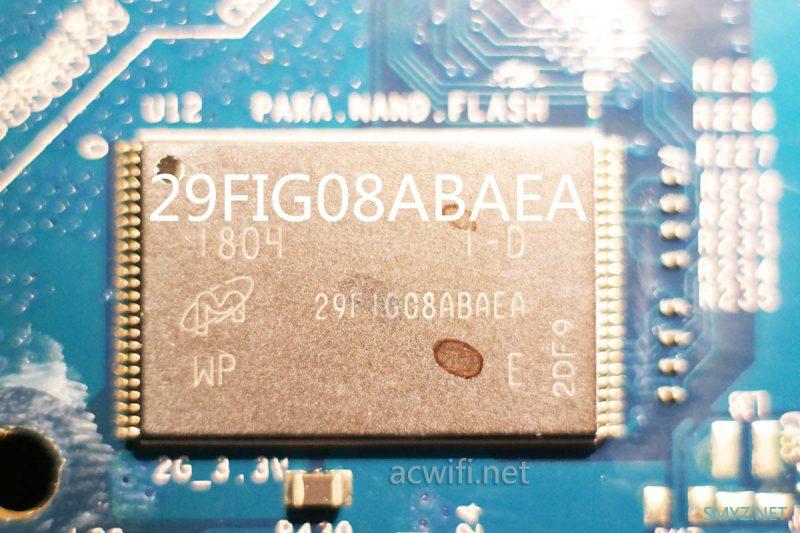

另一颗是闪存芯片,型号是MT29F1G08ABAEA,容量128MB。

星际宝盒拆机,最便宜的四核无线路由器

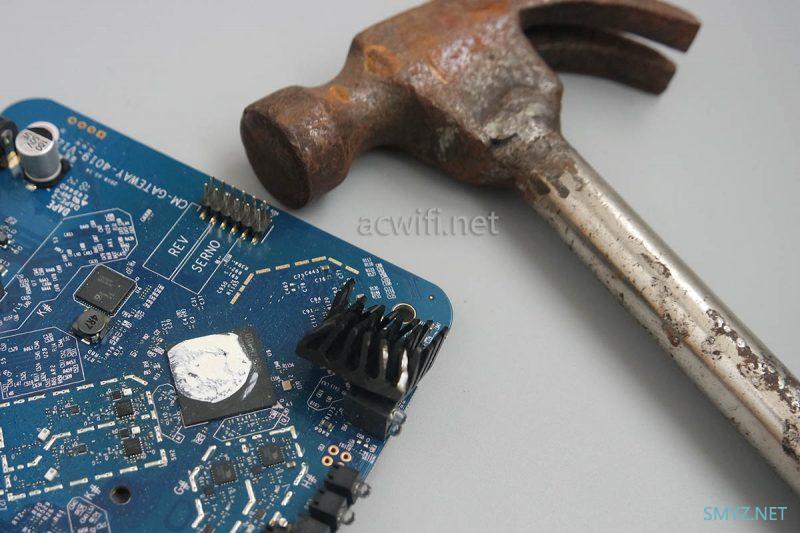

唉!CPU上的散热片取不下来,老是不舒服,拆机的重点也是看看是像官方介绍的使用了IPQ4019。有谁知道用什么溶剂可以处理这些胶的麻烦留言告之。我现在不得不拿出锤子来了,用锤子要很讲究,一定要用垂直90度向下锤散热片,但因为手臂是圆周运动,垂直向下的切线只有一根,如果误差允许有1度,那么我也就是有360分之一的机会,否则CPU就会造成虚焊。

当念起麻里麻里哄的切经口诀后,再加上5倍的重力加速度,终于散热片完好无缺地原地不动!不得不再举起锤子乱砸多了两次,一共三次才把它弄死!

星际宝盒拆机,最便宜的四核无线路由器

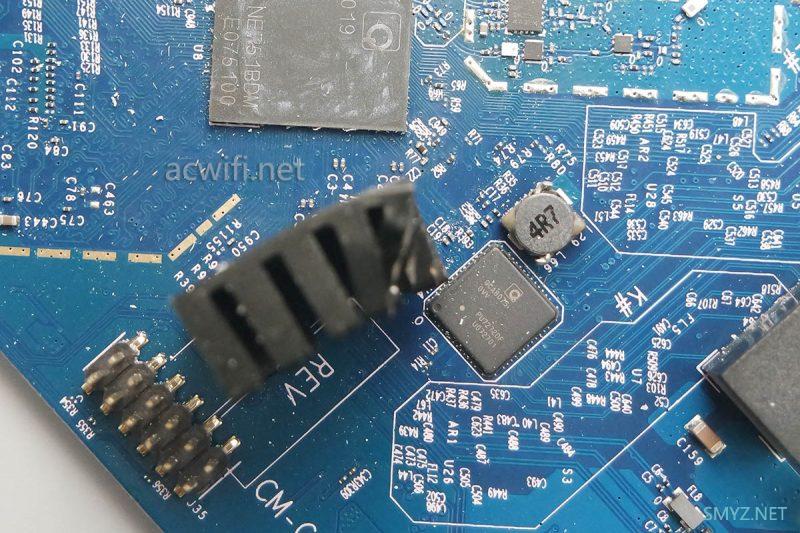

说弄死,是因为散热片已经变形,不能用了!已经弯曲,不是平整的粘贴面。

星际宝盒拆机,最便宜的四核无线路由器

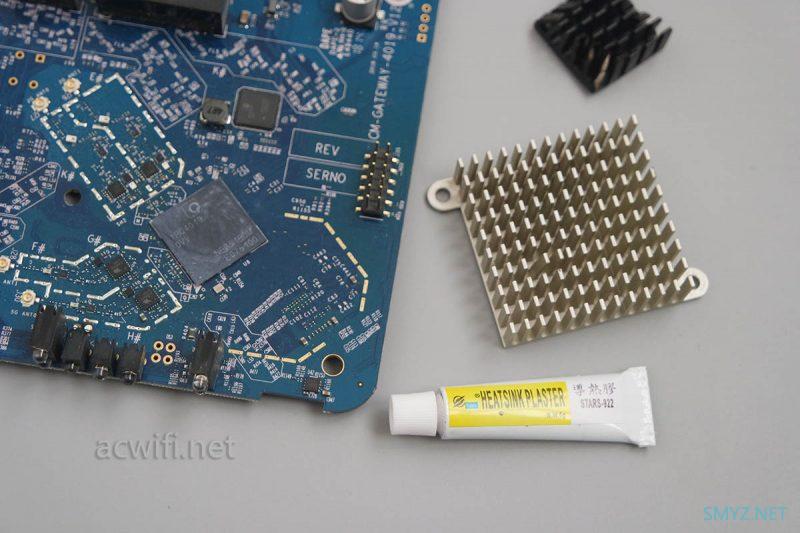

我上次因为NAS神板的散热,而凑单买了一些散热片和一支带导热硅脂胶水,这时能有用武之地了,再加上从破G31主板上拆下来的南桥散热片,这大小真好呀。

星际宝盒拆机,最便宜的四核无线路由器

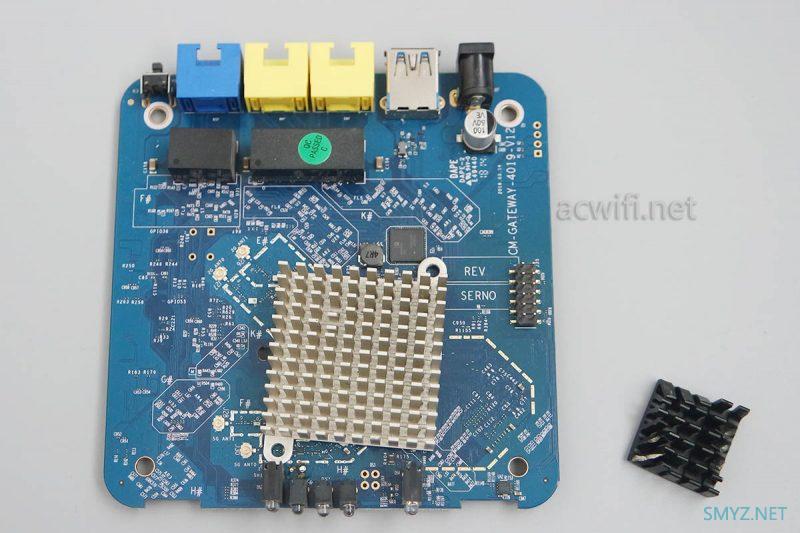

粘上后的效果:

星际宝盒拆机,最便宜的四核无线路由器

好看吗?散热变牛了,功放芯片也覆盖了,起到半点屏蔽效果。一石二鸟。如果CPU没有虚焊。

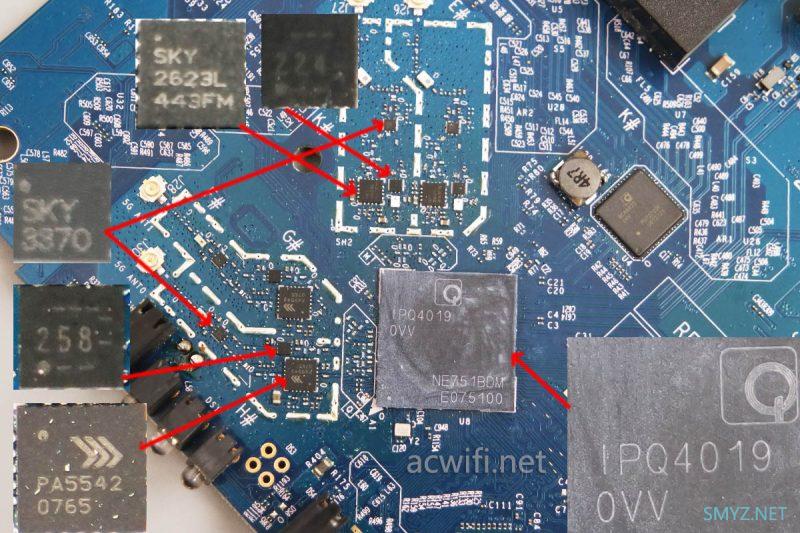

现在好好的看芯片型号吧!一图以示全:(原图是1200×800,如果想看清楚可以点击图片,图片如果太大,会占服务器空间和网页加载速度慢)

星际宝盒拆机,最便宜的四核无线路由器

PA5542芯片的详细型号是RFPA5542(Qorvo公司),是一颗5G信号功率放大器,不含LNA。

The RFPA5542 is a three-stage power amplifier (PA) designed for 802.11a/n/ac applications. The integrated input and output 50Ω match


greatly reduces the layout area,bill of materials and manufacturability cost in the customer application.

参数的一部分:

POUT = 23dBm,5V,11ac,80MHz


MCS9 at 1.8% EVM


POUT = 25dBm,11n,20/40MHz


MCS7 at 3% EVM


Typical Gain = 33dB


High PAE

在80MHz频宽和256-QAM下,功率放大+23dBm(200mW),算大的功率,但要看驱动如何!通常可以有更大输出,例如你跑100米的成绩是15秒,如果后面有一台疯狗追着,你可能跑出9秒9的记录。但我没见在射频电路附近有特别的供电设计!

它的上方有一颗丝印着”258“的芯片,型号是BGU7258,它是一颗5G LNA芯片,也就是低噪声放大器。比如有两个人在酒吧里对话,想让对方听得清楚,你就必须大声说话,如果对方有一个设备可以滤去环境杂讯,你很平和地说话,对方也能听清楚,这就是LNA的作用。

它的它上方有一颗丝着”SKY3370“,型号是SKY11370,是一颗无线收、发开关。同样在2.4G上方也是用了它。一共四颗SKY11370。

IP4019的正上方是2.4G电路,丝着着SKY2623L的型号是SE2623L,是skywork公司生产的2.4G功放芯片。它的参数:

Single 5 V supply operation:


+23 dBm,EVM = 1.8 %,MCS8


+26 dBm,EVM = 3 %,802.11g,OFDM 54 Mbps


+26 dBm,ACPR < –32 dBc,802.11b


+33 dB gain


Integrated temperature-compensated power detector


Digital power amplifier enable pin (VEN)


Small QFN (16-pin,3.0 x 3.0 x 0.9 mm) package (MSL3,260 °C


per JEDEC J-STD-020)

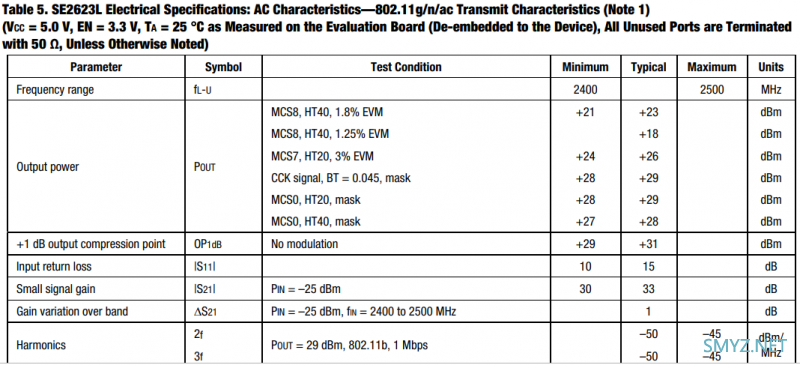

+23 dBm没说明在多少频宽下的,找了另一些资料,看见这个表格里比较详细:

星际宝盒拆机,最便宜的四核无线路由器

确定是在256-QAM下的数值,但不是MSC9,虽然MCS8也算是256-QAM,但速率不是满的。不管是23dBm还是22dBm,还是算强的功率。

它的旁边有一颗丝印着”224“的型号是BGU7224,属于LNA芯片。

基本都说完了。整体来说,做工和走线还是不错的,用料就差了点功放芯片的供电。华硕ACRH7也没有用多少料。至于信号强度我真心没办法测,因为CPU真的发生了虚焊,真的开不了机。真的真的真的脑里有数万只草泥马在奔腾,幸好这东西便宜,我重新买了第二只。这东西70多不含邮,不买就没得做评测,也怕后面会涨价呀。

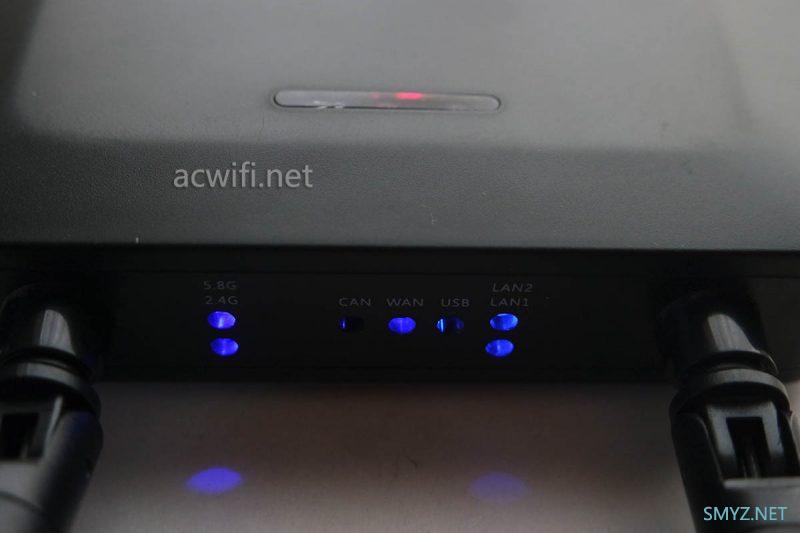

开机扣就变成这样,为长亮,网线接上没有任何反应,没有连接。捅后面的菊花也没有反应呀,那数万只东西还在奔腾着!!@!!

星际宝盒拆机,最便宜的四核无线路由器

这东西暂时不建议买呀,因为是矿难后的产物,如果拿它做主路由有一定的危险性,例如偷流量,有什么不知道的后门,如果关DHCP做AP还可以。希望有大神能做这款机型的适配,如果能刷潘多拉固件,应该可以把新路由3打沉。这么小的体积,砍断它的两根长长的非铜柱的PCB板天线,就很容易放进弱电箱里。不过散热片太小了,热量好容易积聚造成高温,散热片又不好拆,要知道用什么溶剂才能换上大点的散热片。

这台坏的路由我打算找个时间1元包邮了,不含电源,电源是12V/2A,我留着用,包含一根网线。等于1元买根网线送坏的无线路由器,到时链接发到公众号里。或许你用火焰烧一烧,烤一烤,会正常呢。不对,我是不是应该拿热风枪吹一吹,让它虚的重新熔合上?
