ARRIS SBR-AC1900P拆机,花生壳无线路由器

说它是花生壳路由器, 是因为它的牙观很像一粒花生壳:ARRIS AC1900P。它的配置很像是网件R7000。富有S曲线的外形,引人遐想!

ARRIS SBR-AC1900P拆机,花生壳无线路由器

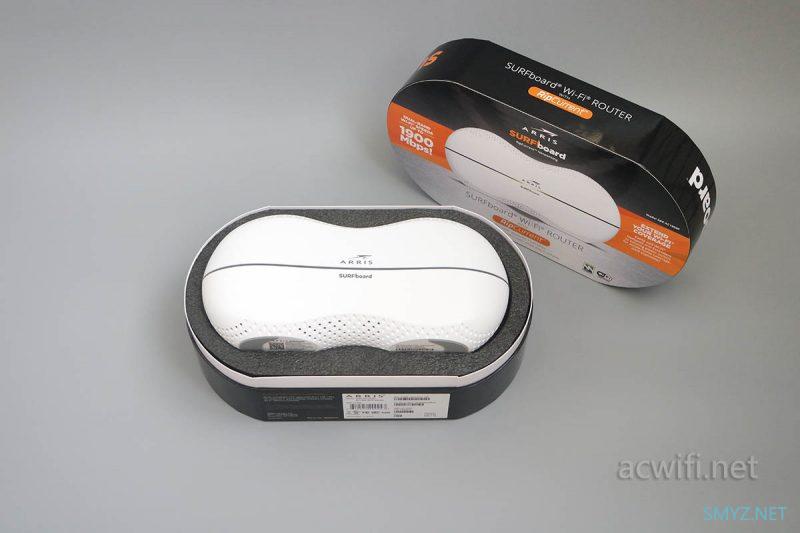

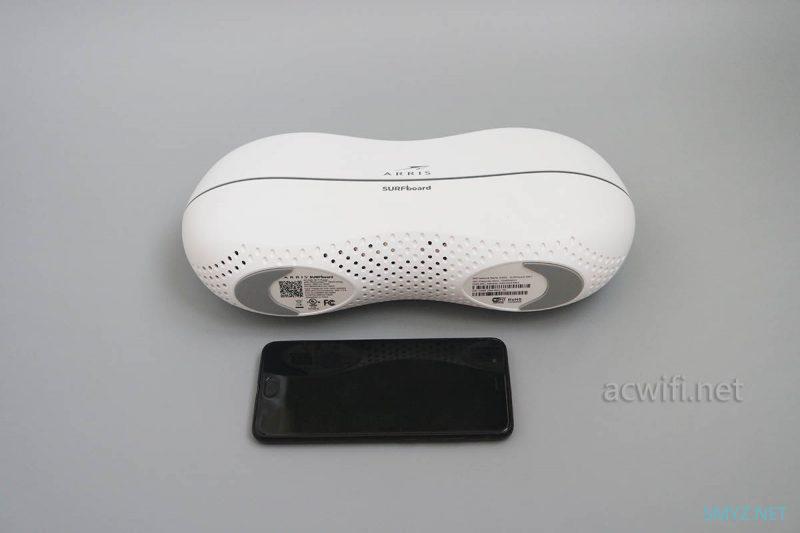

美国人做的产品就是大,很大,非常大!当枕头用也不错。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

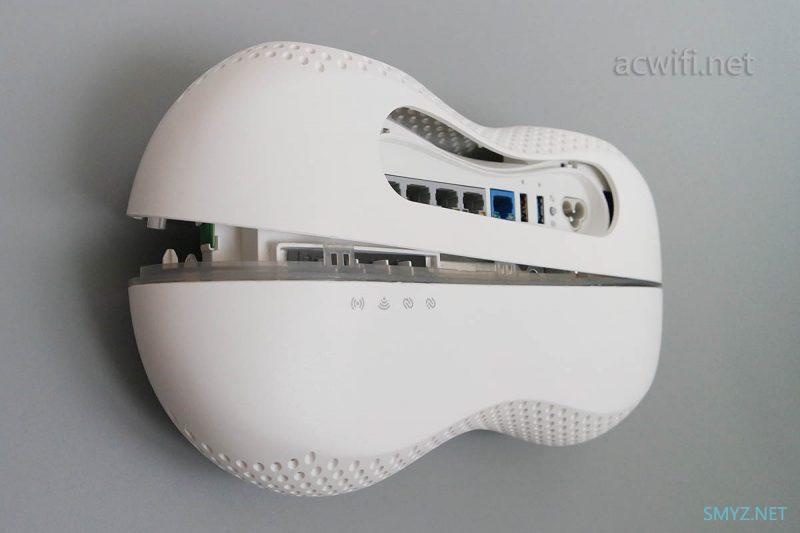

不知从何下手,这是一台拆要2小时,安装也要2小时的无线路由器。这花生壳好难开呀,从中间分开,里面的卡扣好大好紧,不管拆还是装, 这间连接构结最艰难。


ARRIS SBR-AC1900P拆机,花生壳无线路由器

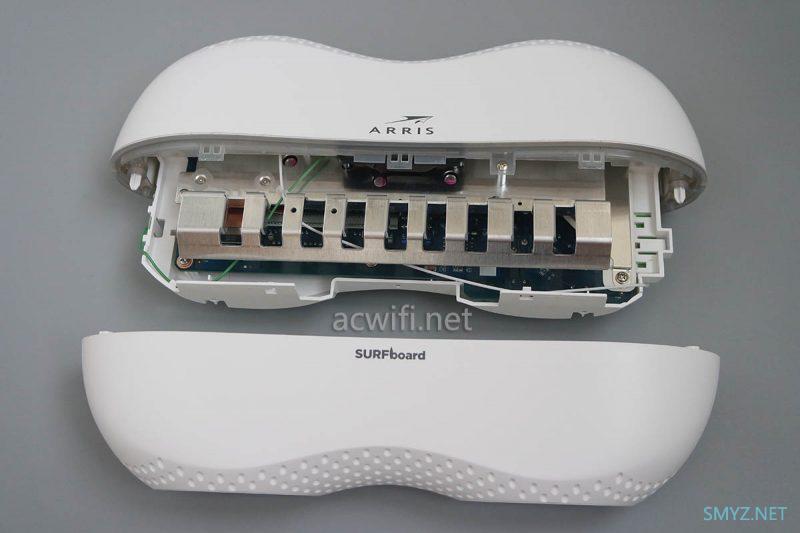

个把小时后终于分开了两半:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

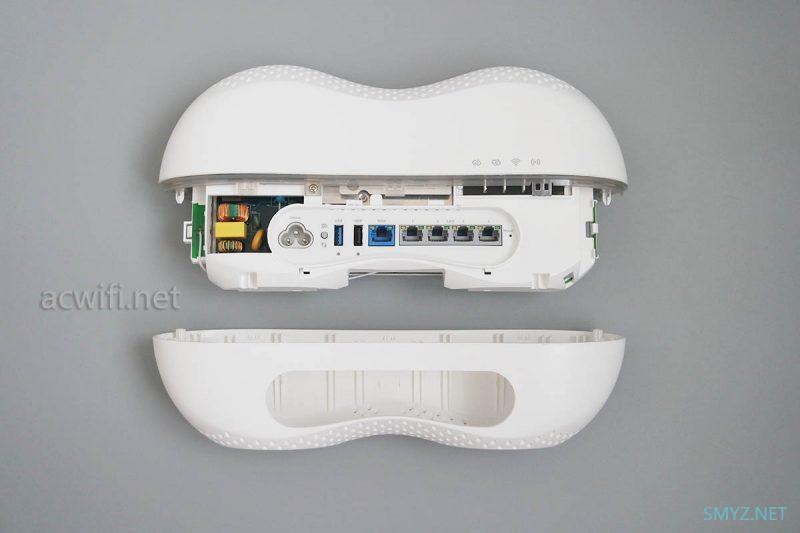

接口丰富呀。一个USB2.0,一个USB3.0,1WAN+4LAN,R7000也是如此。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

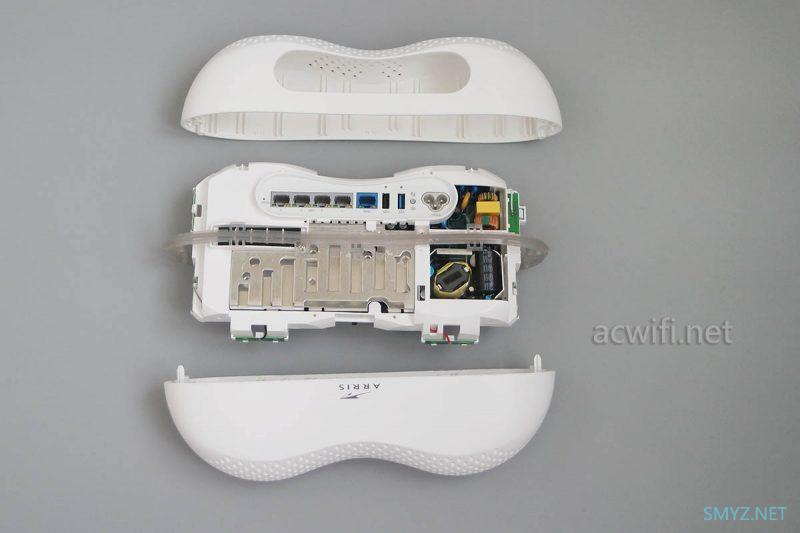

上下壳分离,取出肉芯:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

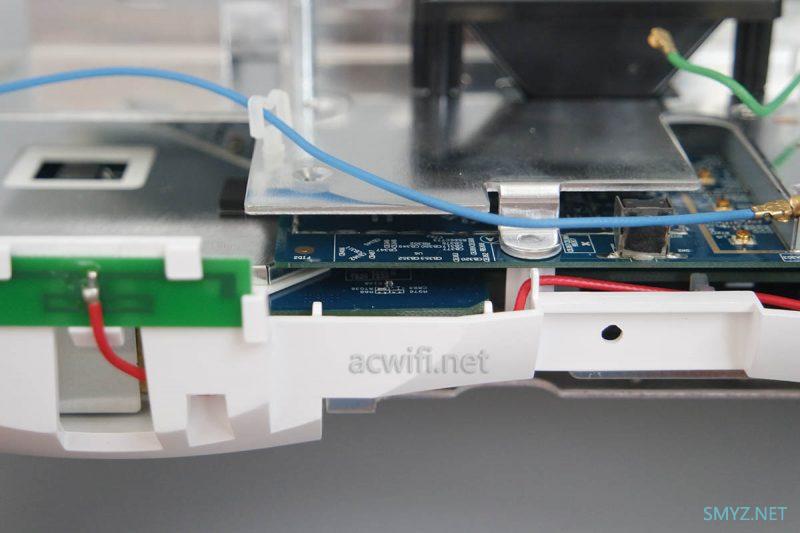

要拆开看见主析,整个过程下来,拧下的螺丝无数,且规格繁多。一个路由器搞得那么复杂。到处都是螺丝,我也没有做记号,不知哪些是拧在哪里。看见有六根天线,三根5G,3根2.4G,用了不同的颜色区分,拍个照为之后安装提供线索!

ARRIS SBR-AC1900P拆机,花生壳无线路由器

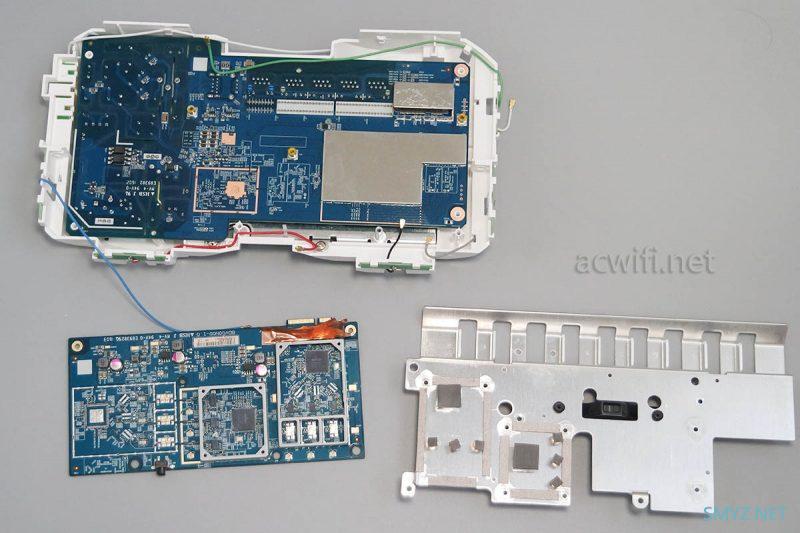

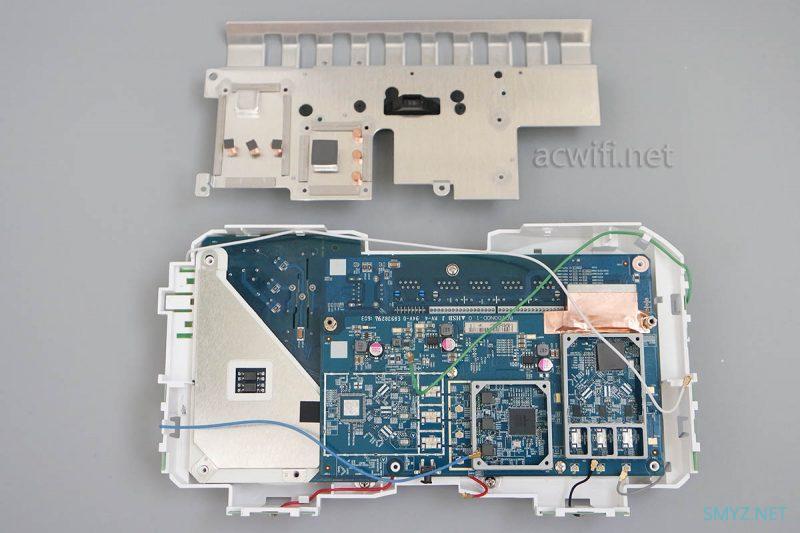

散热片下压着有两块电路板:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

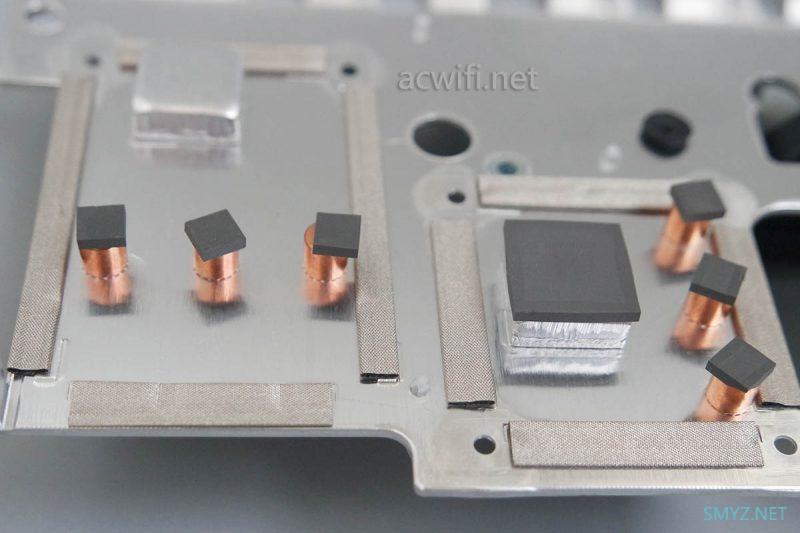

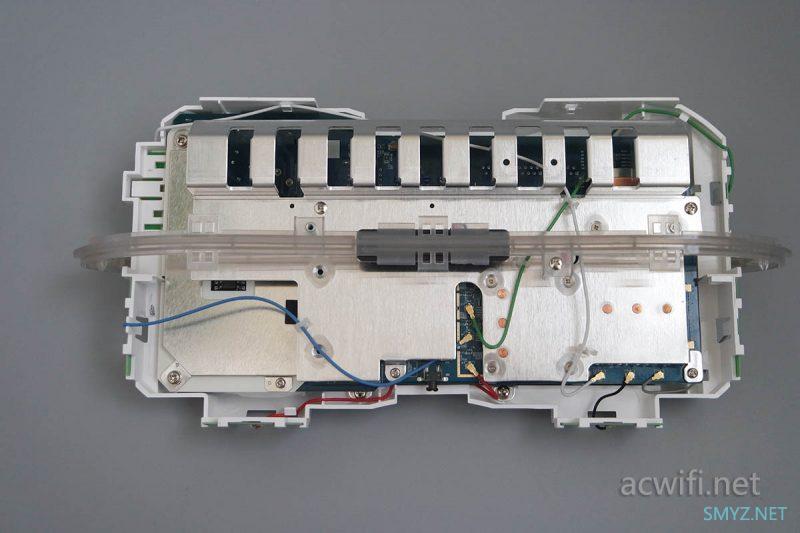

一层一层地剥落。第一层,取下散热片,散热片是铝的,很大一把,上面有6根实心铜柱,粘着导热硅胶垫,是为6个功放芯片散热而设。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

铜跟铝好像不用钱似的:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

把芯片表面化个妆,准备拍照:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

然后局部身频电路放大来看:

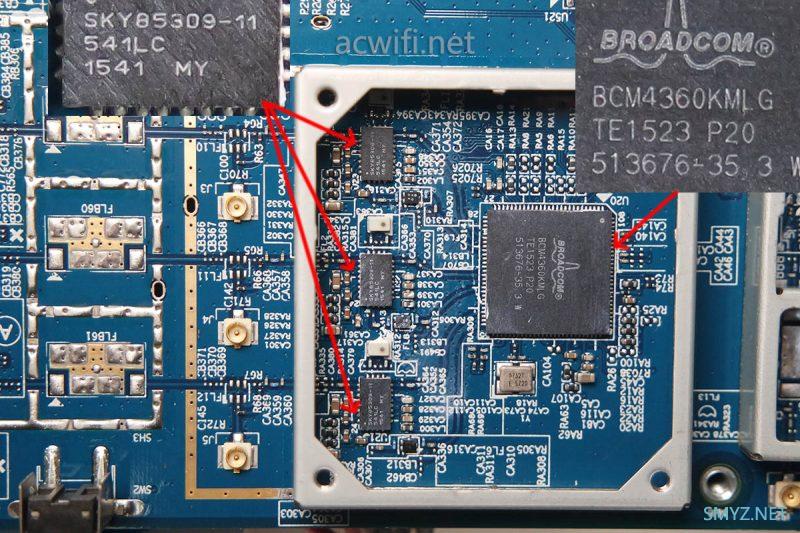

无线芯片是BCM4360KMLG,也就是BCM4360系列,可以做2.4G也可以做5G,看功放芯片型号是SKY85309-11,它是一颗2.4G功放芯片,所以这个BCM4360是负责2.4G的工作。

The SKY85309-11 is a highly integrated,2.4 GHz front-end module (FEM) incorporating a 2.4 GHz single-pole,double-throw (SPDT) transmit/receive (T/R) switch,a 2.4 GHz low-noise amplifier (LNA) with bypass,and a 2.4 GHz power amplifier (PA) intended for high-power 802.11ac applications and systems.

ARRIS SBR-AC1900P拆机,花生壳无线路由器

前面好段,说明了它集成了PA和LNA,还有收、发切换开关。

SKY85309-11的参数如下:

Fully matched input and output


Integrated power detector and directional coupler


Transmit gain: 32 dB


Receive gain: 13 dB


Output power: +22 dBm @ 1.8% EVM,HT40,MCS9,5 V


Output power: +24 dBm @ 3% EVM,MCS7,5 V


Small QFN (24-pin,3 x 5 mm) package

当在40MHz频宽256-QAM时,放大功率+22dBm(160mW),如果在64QAM时,则是+24dBm(250mW)。所以想让2.4G,不要让它工作上256-QAM上,牺牲一些速率换来一点信号强度,我觉得不值得,我个人喜欢用5G。如果想再强点,可以让它工作在20MHz频宽。

看另一颗芯片,肯定是5G了。因为双频嘛!

ARRIS SBR-AC1900P拆机,花生壳无线路由器

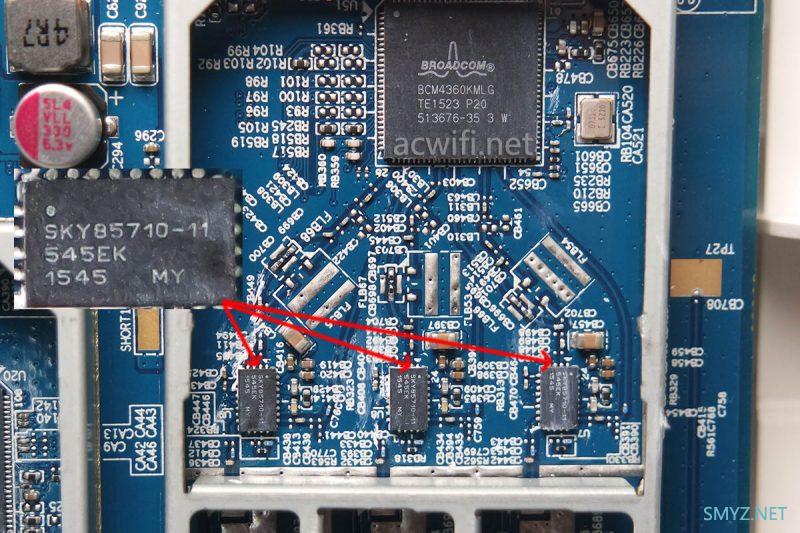

5G芯片也是用BCM4360,然后一颗功放芯片型号是SKY85710-11。参数:

Integrated high performance 5 GHz PA,LNA with bypass,and


T/R switch


Fully-matched input and output


Integrated power detector and directional coupler


Transmit gain: 31 dB


Receive gain: 12 dB


Output power: +21 dBm @ 1.8% EVM,HT80,5 V


Output power: +22 dBm @ 3% EVM,5 V


Small,QFN (24-pin,3 x 5 mm) package (MSL3,260 C per


JEDEC J-STD-020)

也集成了PA和LNA。在80MHz频宽和256-QAM下,功率+21dBm(128mW),当在40MHz频宽时,功率会大些,但5G千万不要用40MHz频宽,牺牲一半的无线连接速率不值得。

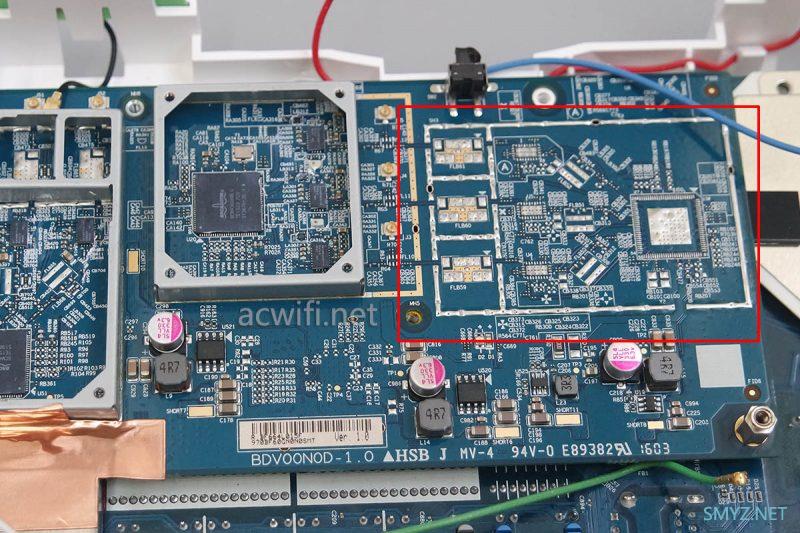

还有一部分电路上面没有元件,三频版才会补齐元件,也就是第二个5G的电路。就像网件R8000,用上三颗BCM4360无线芯片。这主板上看不见CPU,那就是在第二块电路板上了。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

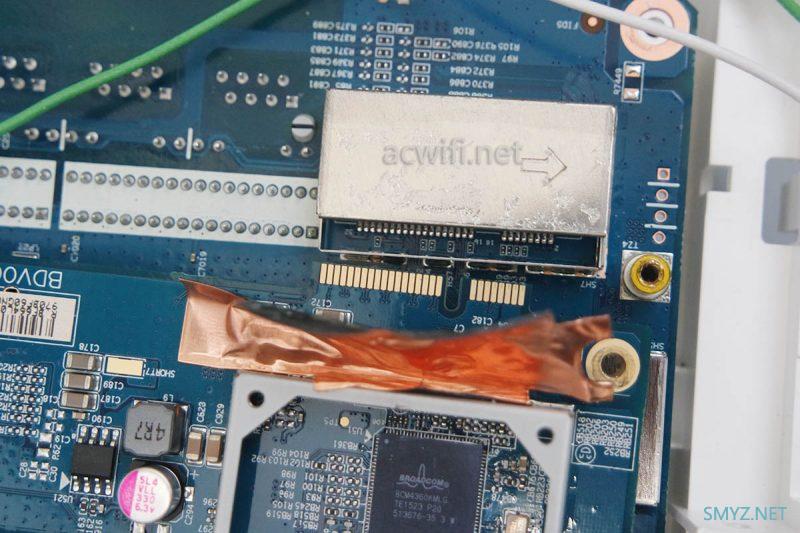

两块板子之间有一连接处,在2.4G无线芯片的顶部,连接片用了铜片做覆盖,真讲究!

ARRIS SBR-AC1900P拆机,花生壳无线路由器

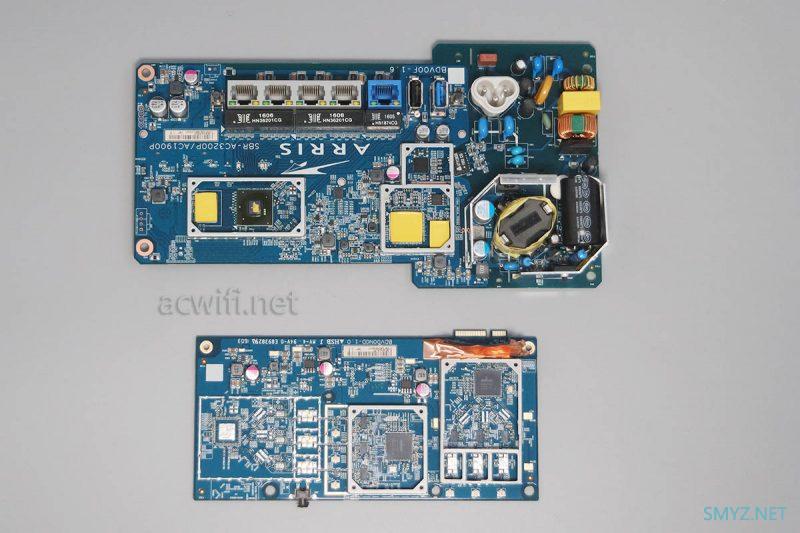

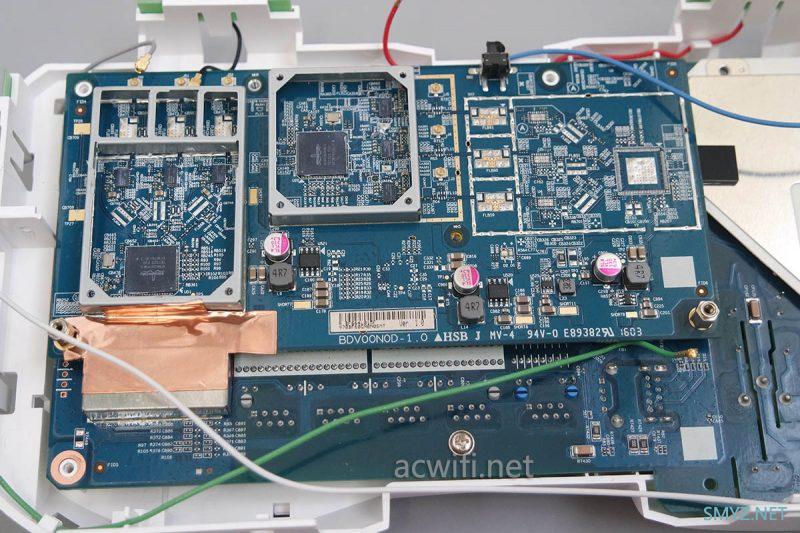

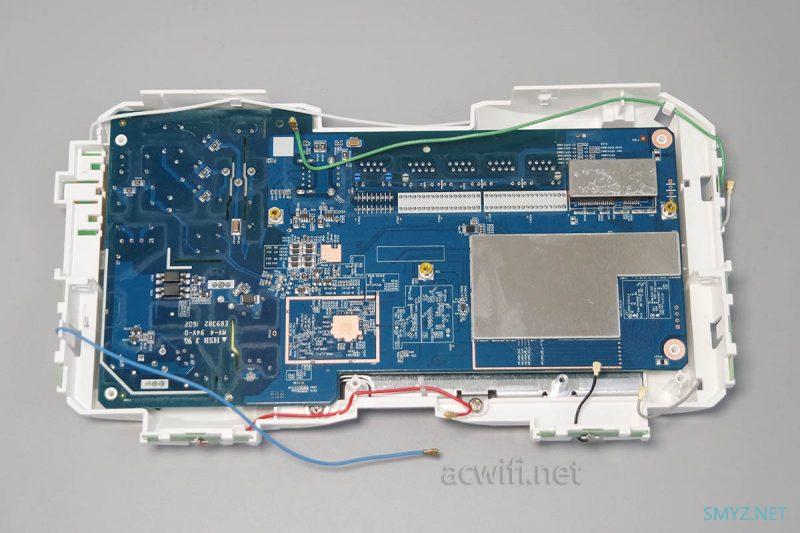

两块主板:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

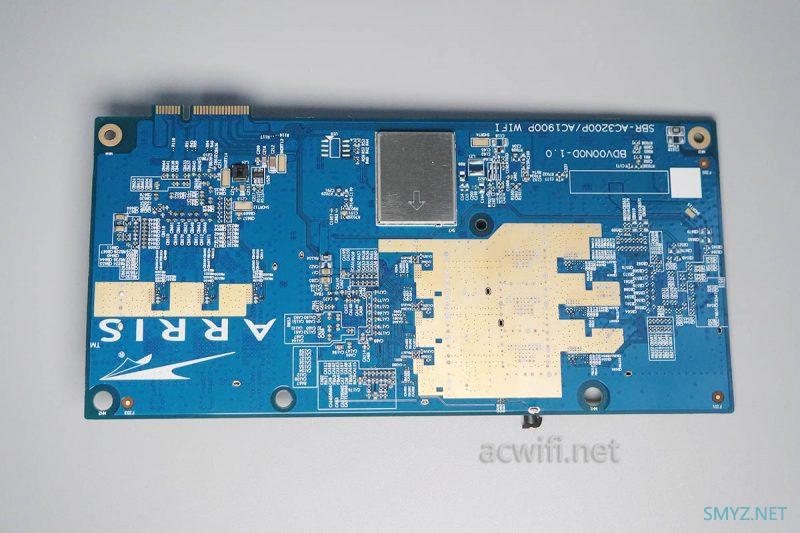

刚才有两颗无线芯片电路板的背面如下:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

屏蔽罩取不下来,感觉是焊上了。

研究另一片电路板:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

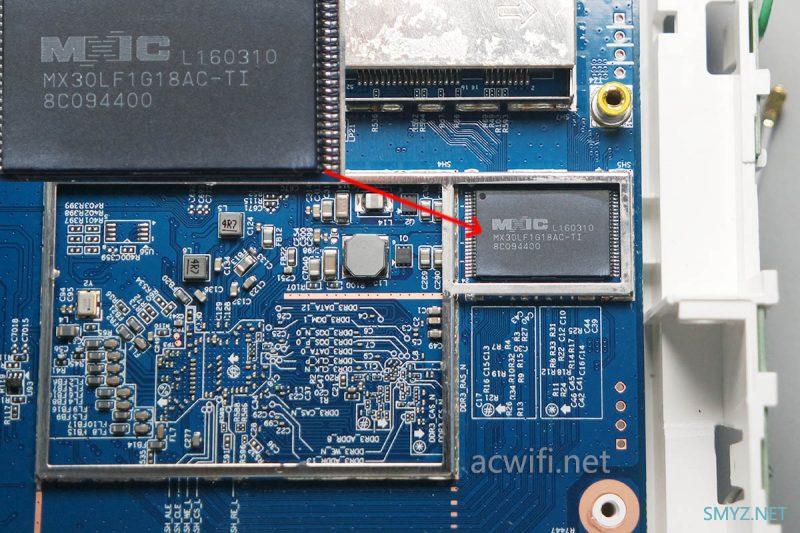

取下屏蔽罩,里面一片闪存芯片,型号是MX30LF1G18AC,旺宏36nm NAND Flash,容量128MB。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

把这块主板翻转,看底部,主板上集成了AC电源电路,无线路由器用集成电源方案通常是为了实现电力猫的功能。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

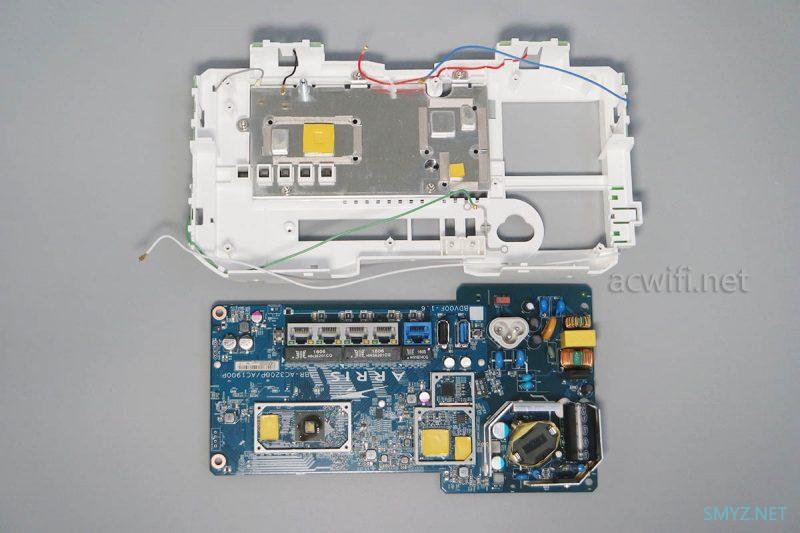

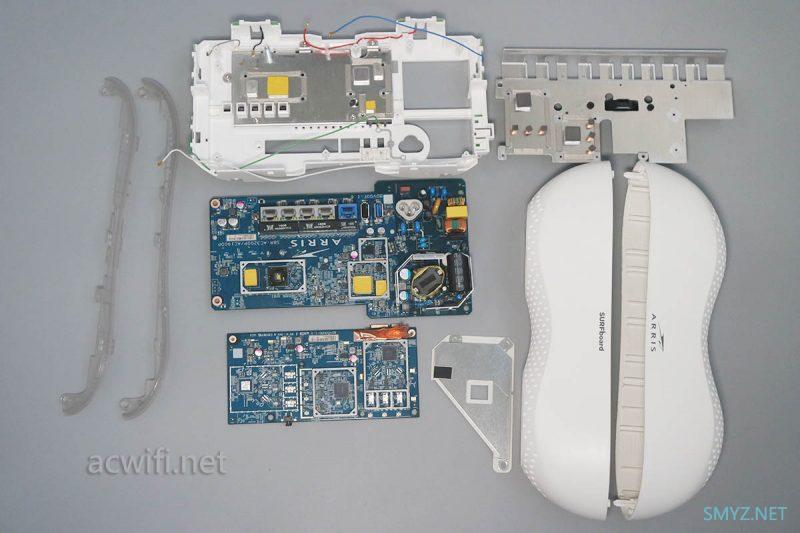

到这里全部拆开了,来个大合照,茄子:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

光线越来越暗,代表了是从下午拆机至傍晚了。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

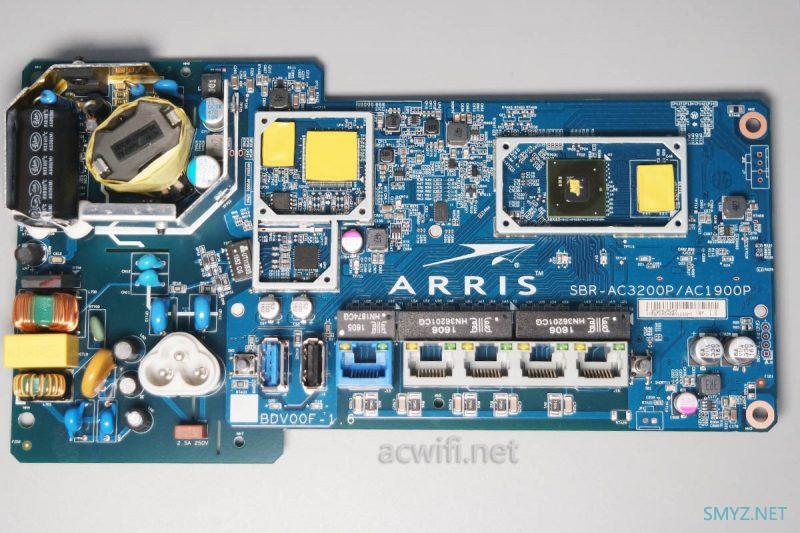

现在来看这块主析上有些什么东西。

ARRIS SBR-AC1900P拆机,花生壳无线路由器

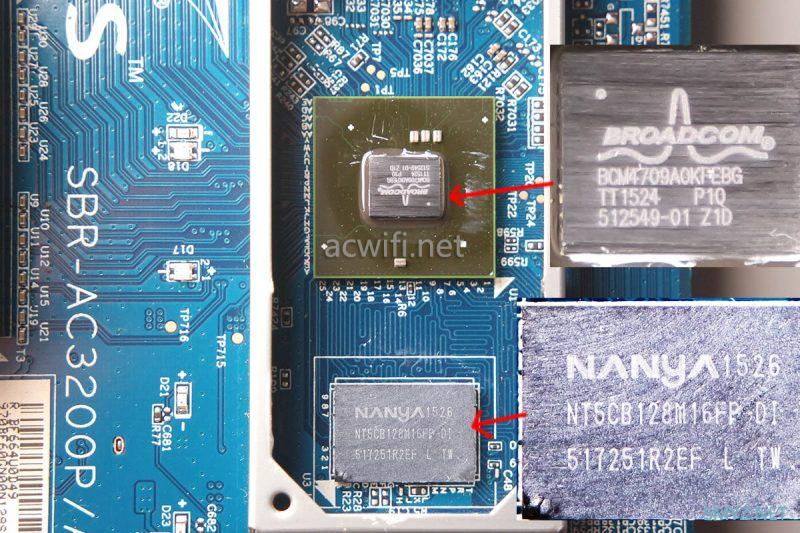

CPU型号是BCM4709A0,它是一颗双核CPU,后面的A0代表1GHz频率,如果后面是C0就代表1.4GHz。(例如AC88U、K3和R8500用的BCM4709C0)。内存型号是NT5CB128M16FP,容量256MB。非常适合刷梅林的硬件配置!

ARRIS SBR-AC1900P拆机,花生壳无线路由器

最后来看电源部分了,如下图:

ARRIS SBR-AC1900P拆机,花生壳无线路由器

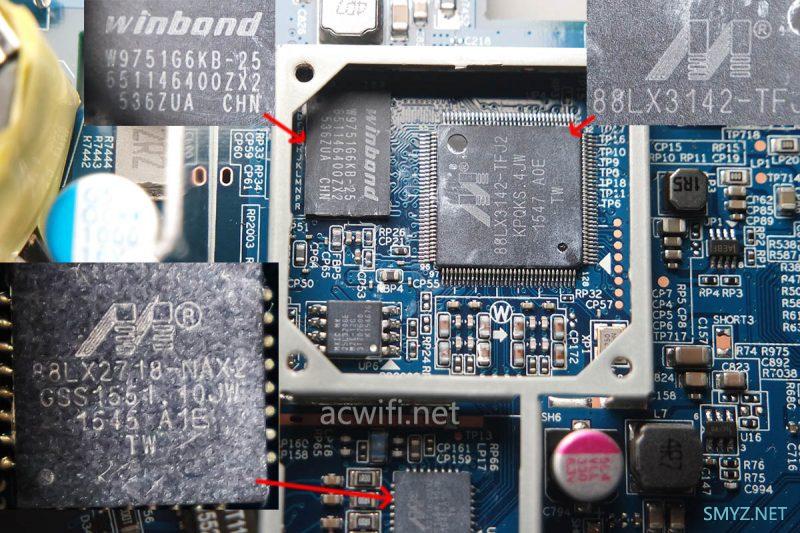

左上角是一颗内存芯片,型号是W9751G6KB-25,容量64Mb,右边是一颗电力猫芯片,型号是88LX3142,Marvell公司生产的千兆电力线调制解调芯片,底下一颗细小一点的也是电力猫芯片,型号是88LX2718,电力猫传输也像无线一样,有发有收。这台路由器如果用台也是可以电力线联网喽???

内存下方还有一颗一芯片,型号是MX25L3206E,是一颗4MB的闪存。64MB内存和4MB闪存供”电力猫“使用。

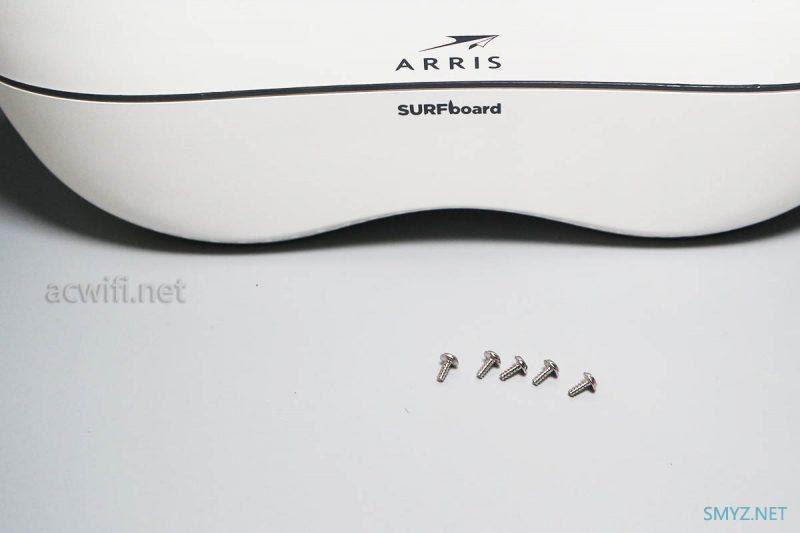

在安装回原形的过程也是很漫长的,花上两小时的耐心终于还原了, 不过,为什么还有5颗螺丝呢???

ARRIS SBR-AC1900P拆机,花生壳无线路由器

对于几十颗螺丝来说,5颗只占了少数,没啥影响吧?我用力摇一摇,没感觉有屏响和松散的感觉。不管了。难道又要花2小时拆开装上这5个螺线,又再花2小时把这花生壳合拢?我不干。

这样的用料和硬件配置不到400块钱,可以刷梅林固件。不错!

arris ac1900淘宝链接
