华硕AC85P拆机

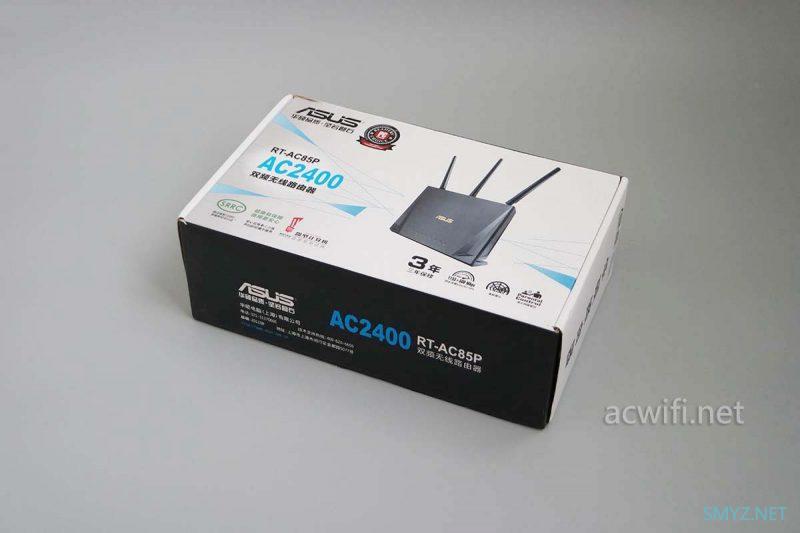

京东优惠时卖479元,不想花这个钱买新机了,闲鱼有一台卖300元包邮,还带包装,收来拆机看看,没必要新机了,想看看华硕AC85P的5G能不能比红米AC2100的强,结果是比红米强,在楼下D点测速用神机小米4C测速比红米AC2100快。我拿到快递后以为是一双鞋子,包装盒的尺寸和整机的重量很像装鞋的盒子:

华硕AC85P拆机

外包装的参数里列表了2.4G速率600Mbps,5G速率1733Mbps,一共就是AC2400,用华硕PCE-AC88无线网卡连接AC85P的2.4G速率是800Mbps,所以华硕在固件里没有锁定2.4G 3x3mimo,是完整的双频4×4。虽然外置只有3根不可拆卸天线,但内置了一根,一共4根天线。

华硕AC85P拆机

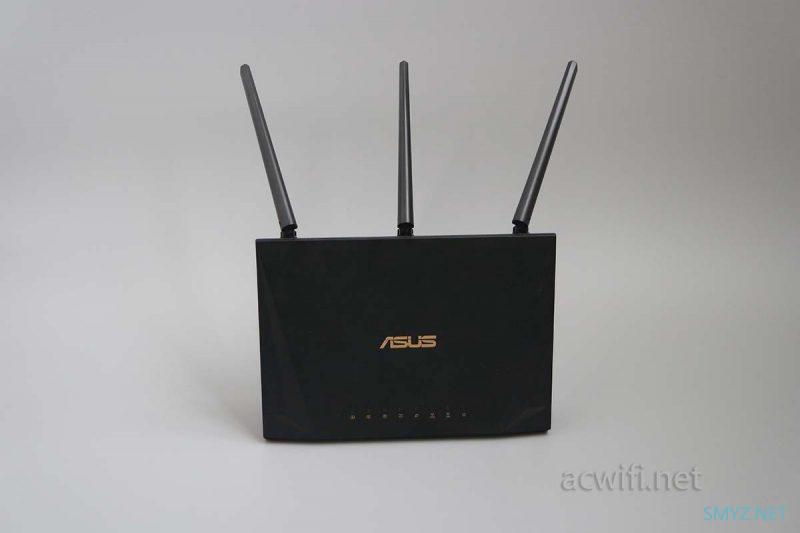

机身正面:

华硕AC85P拆机

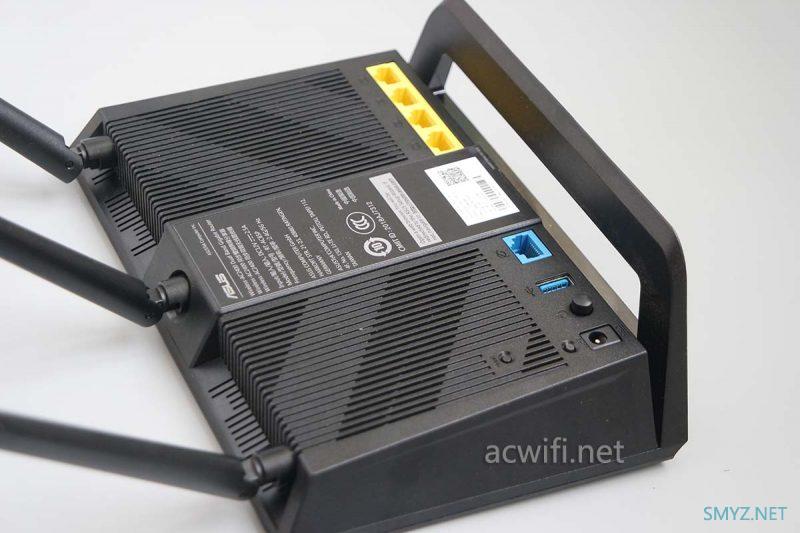

机身背面

华硕AC85P拆机

电源我不确定是不是原装的,电源没有ASUS的LOGO:

华硕AC85P拆机

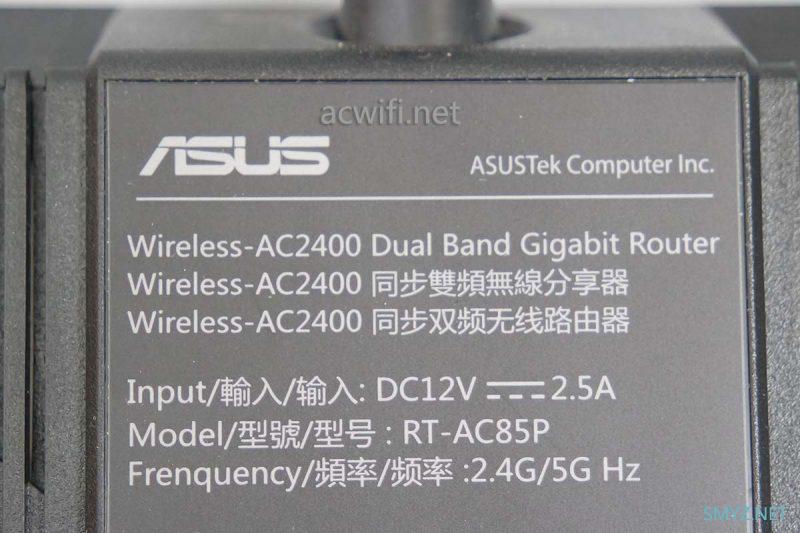

电源与机身背面上的规格一致,是12V/2.5A。

华硕AC85P拆机

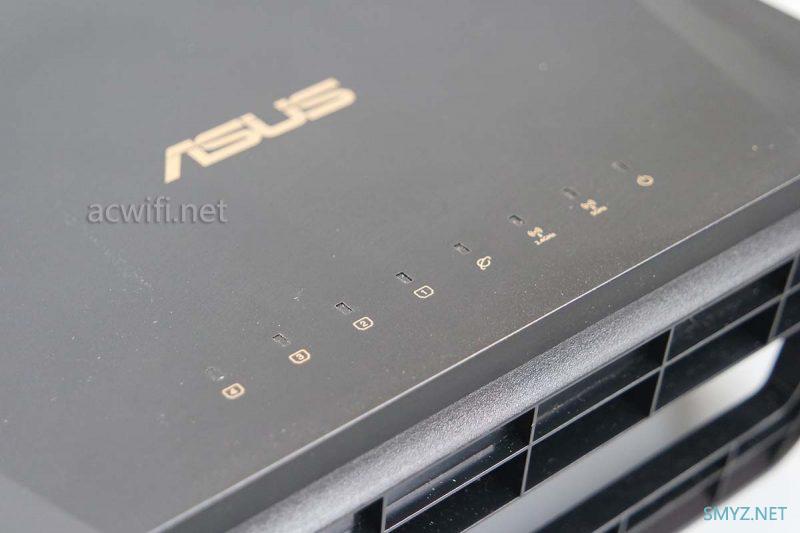

前面板上的指示灯:

华硕AC85P拆机

机背上的铭牌标签撕开,取出两颗螺丝后开拆:


华硕AC85P拆机

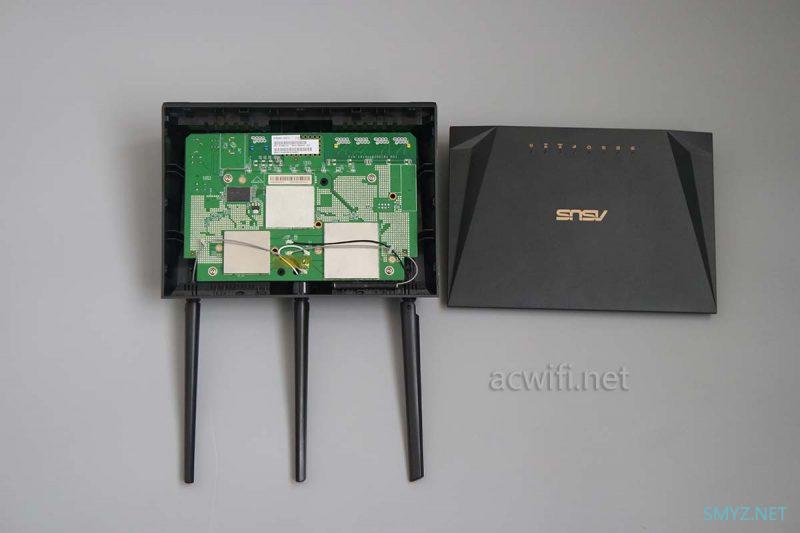

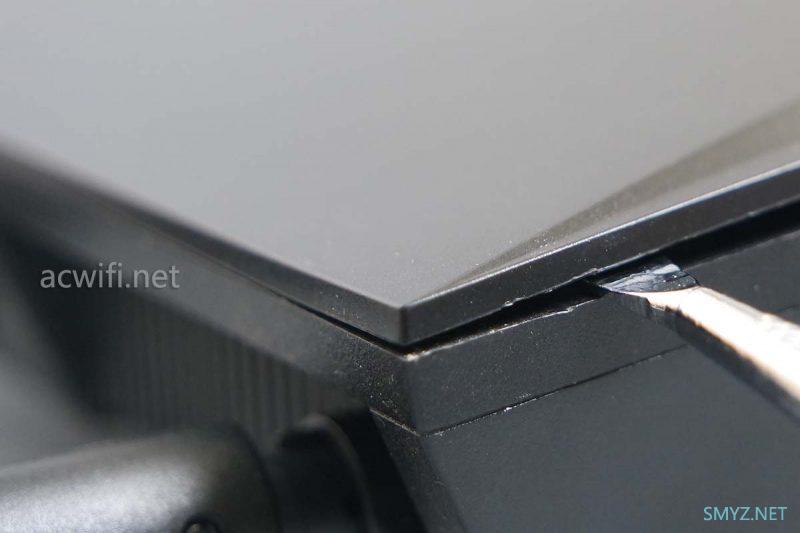

分开外壳:

华硕AC85P拆机

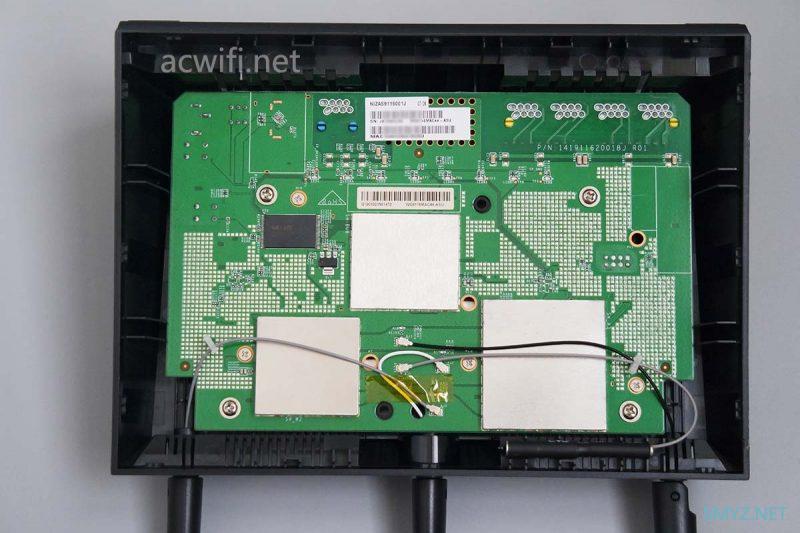

看习惯了华硕用蓝色的主板,这款用了绿色,有点不习惯。放大看主板:

华硕AC85P拆机

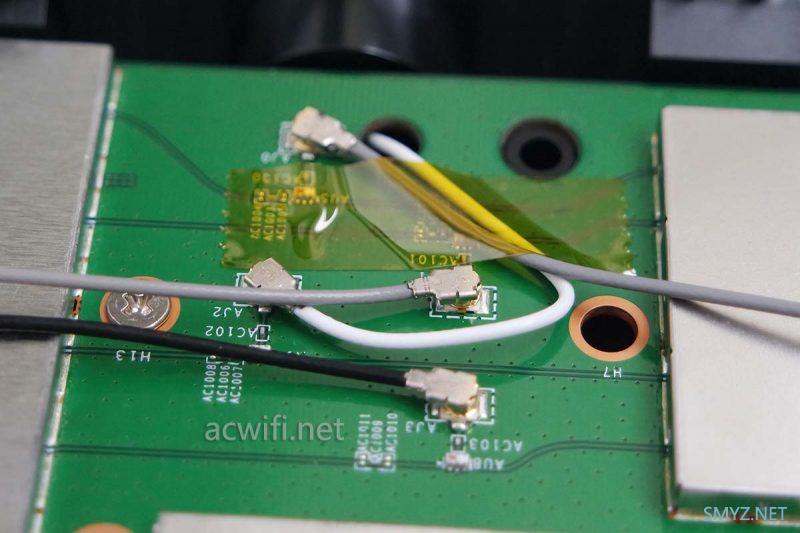

4个可拆天线馈线接头。(说这话有点多余,华硕哪款是焊接在主板上的?)

华硕AC85P拆机

取出主板:

华硕AC85P拆机

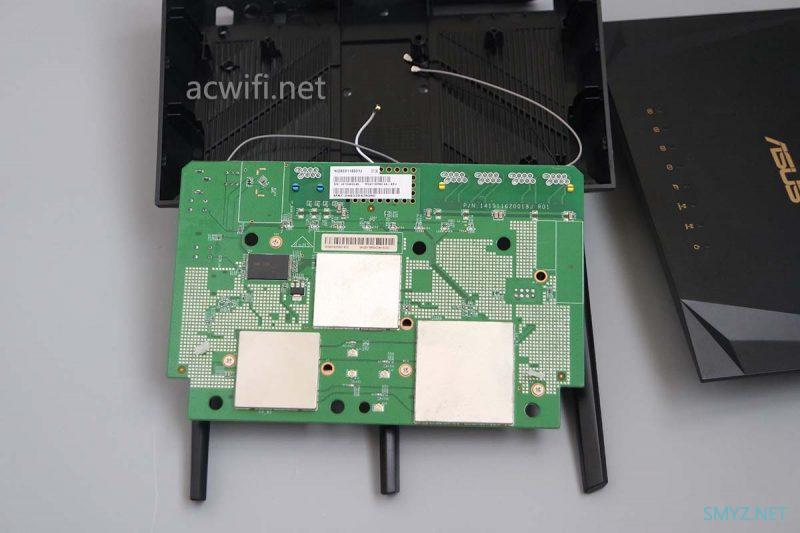

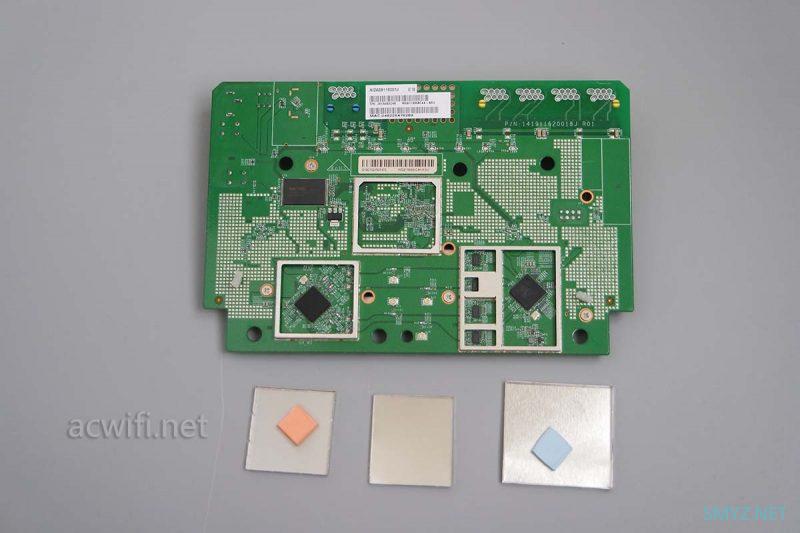

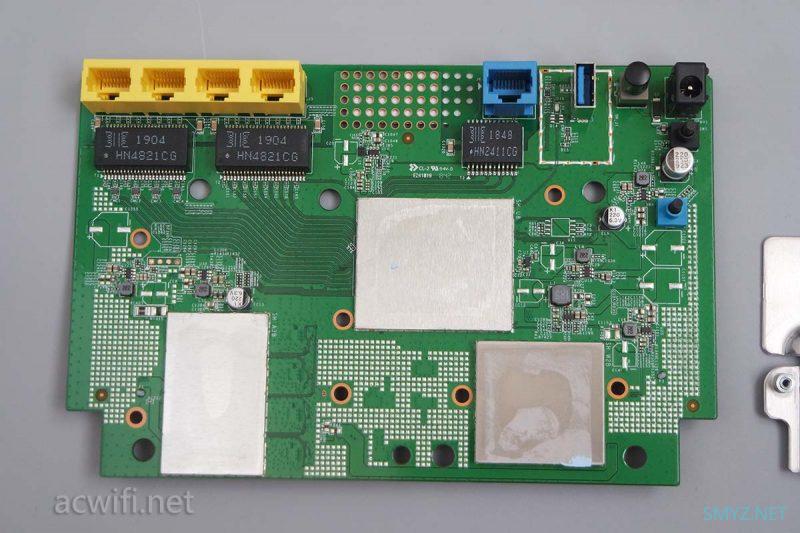

主板的一另面:

华硕AC85P拆机

主板尺寸:

华硕AC85P拆机

先拆刚开始没有散热片的那一面吧,带网口和散热片的这一面一会再看。

取下屏蔽罩:

华硕AC85P拆机

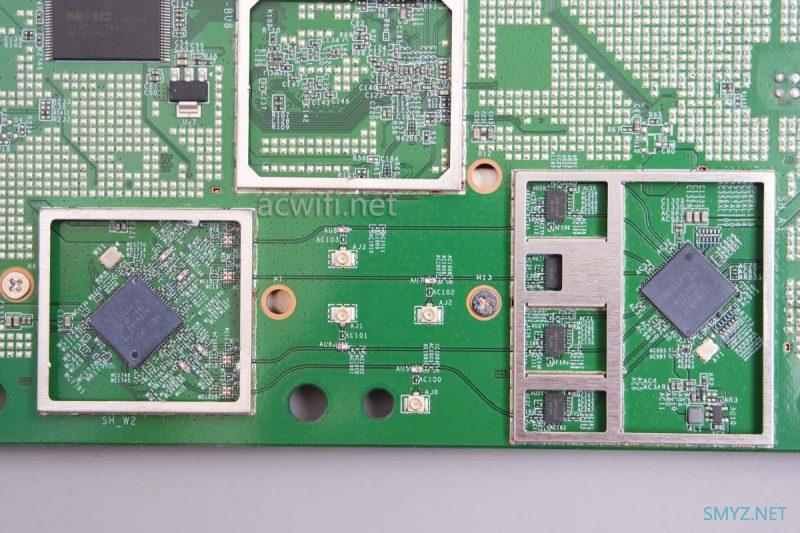

左右各一颗芯片,连接着天线插座,必然就是无线芯片了,左边没有外置功放,右边有外置功放。

华硕AC85P拆机

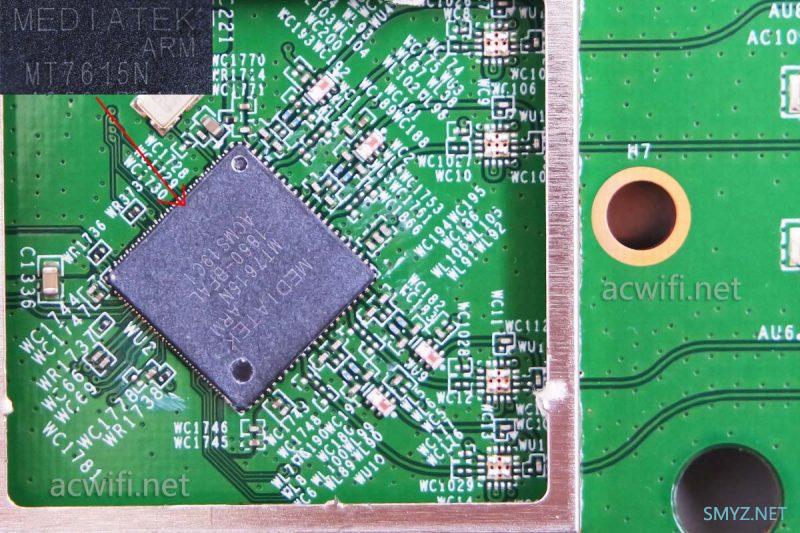

左边的是2.4G无线芯片,型号是MT7615N,4x4mimo,256-QAM,在40Mhz频宽下最高速率800Mbps。2.4G没有外置独立的功放芯片。

华硕AC85P拆机

右边的是5G无线芯片,型号也是MT7615N,4x4mimo,256-QAM,在80Mhz频宽下最高速率1733Mbps,也就是1.7Gbps。

华硕AC85P拆机

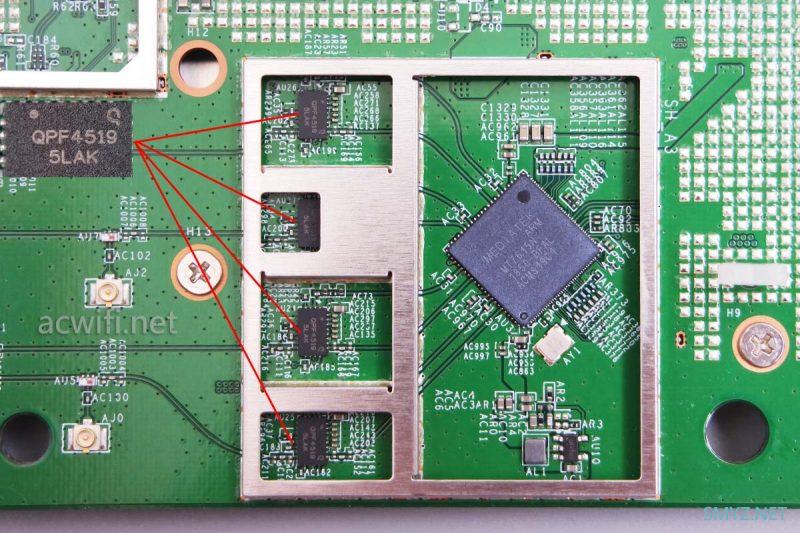

拆到这里就觉得硬件方案跟网件R6800一样,网件R6800的5G功放芯片也是QPF4519。

MTK的代表作,网件R6800拆机

QPF4519的参数如下:

5150 – 5925 MHz


POUT = +23dBm MCS9 VHT80 -35dB dynamic EVM


POUT = +24.5dBm MCS7 HT20/40 -30dB dynamic EVM


POUT = +25dBm MCS0 HT20 spectral mask compliance


160MHz bandwidth and MCS11 capable


Optimized for +5 V operation


32 dB Tx gain

看MCS9 VHT80那行就行,放大功率+23dBm=200mW,算是中高功率了。而实测5G信号是很强。

拆过小米AX3600,它的5G功放芯片是QPF4588,在对应的MCS9 VHT80一项参数,也是+23dBm=200mW。

小米AX3600无线路由器拆机

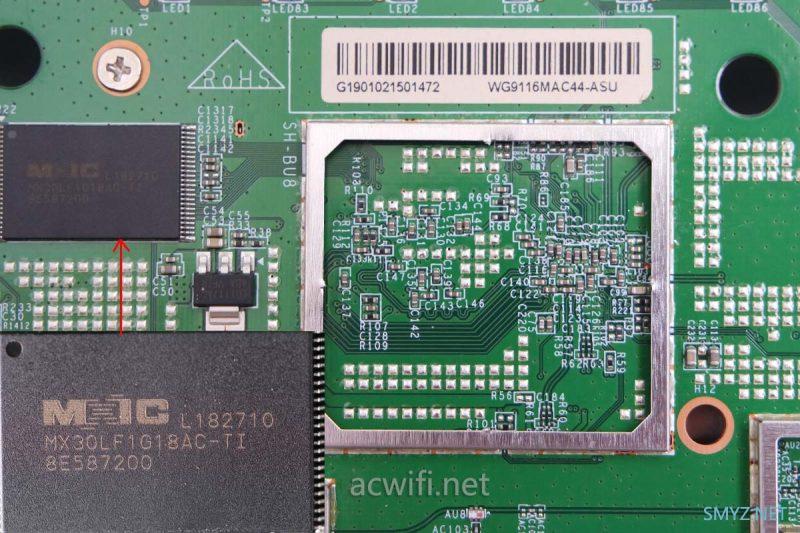

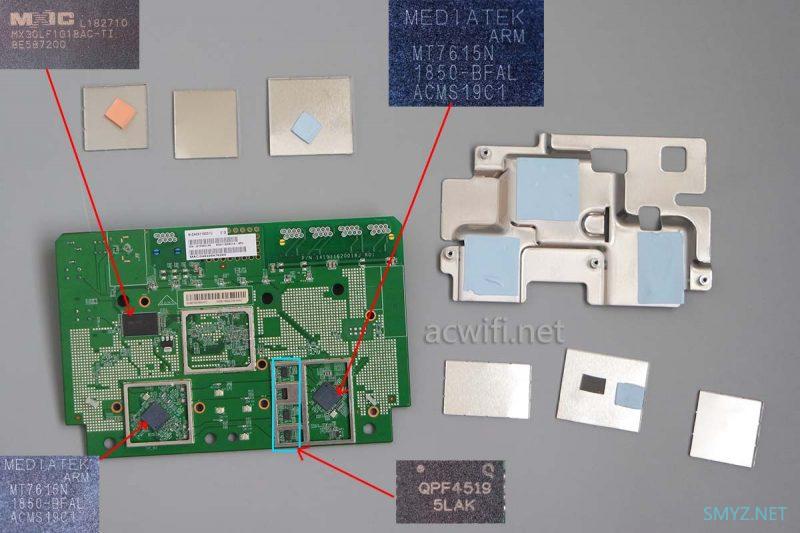

在两颗无线芯片的上方有个屏蔽罩,里面空的,这个位置应该是CPU的正下方,它的左边有一颗闪存芯片,型号是MX30LF1G18AC-TI,容量128MB。

华硕AC85P拆机

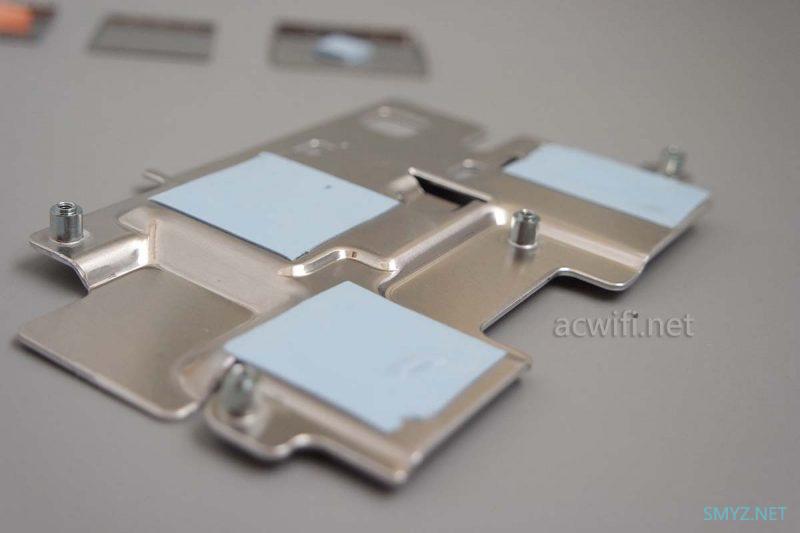

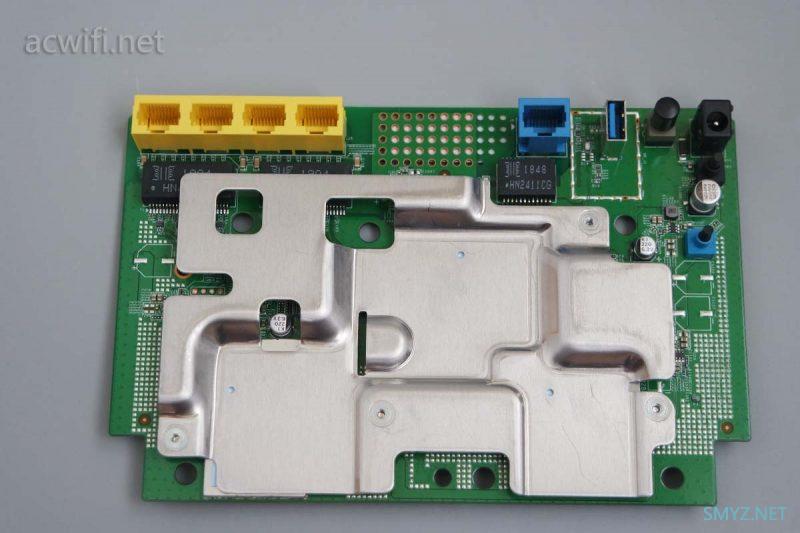

翻过另一面,拆开那片大的铝散热片:

华硕AC85P拆机

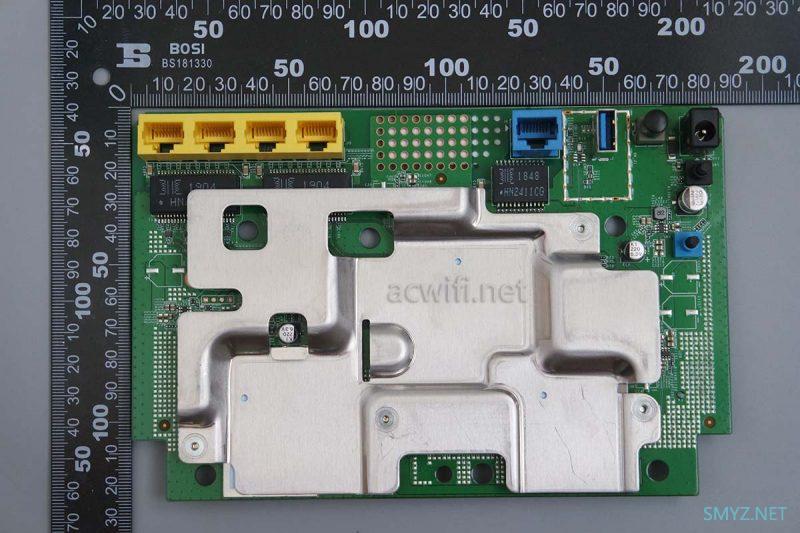

也有三个金属屏蔽罩:

华硕AC85P拆机

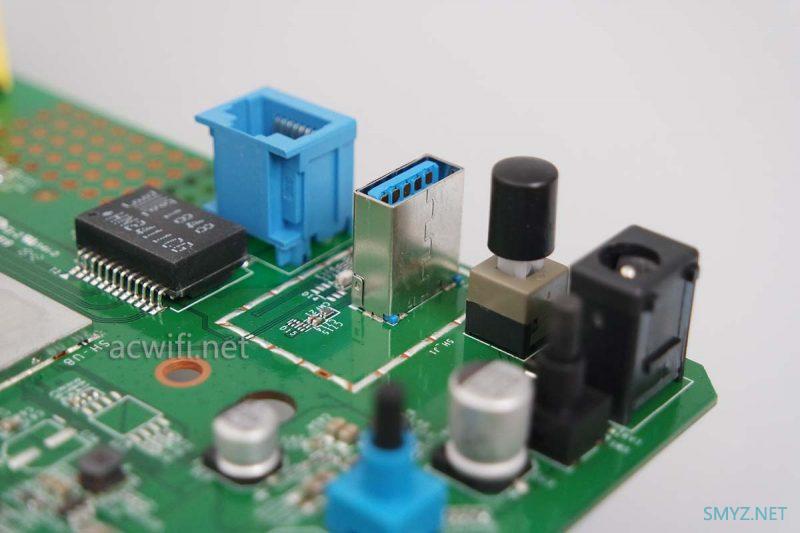

USB3.0接口没有做屏蔽:

华硕AC85P拆机

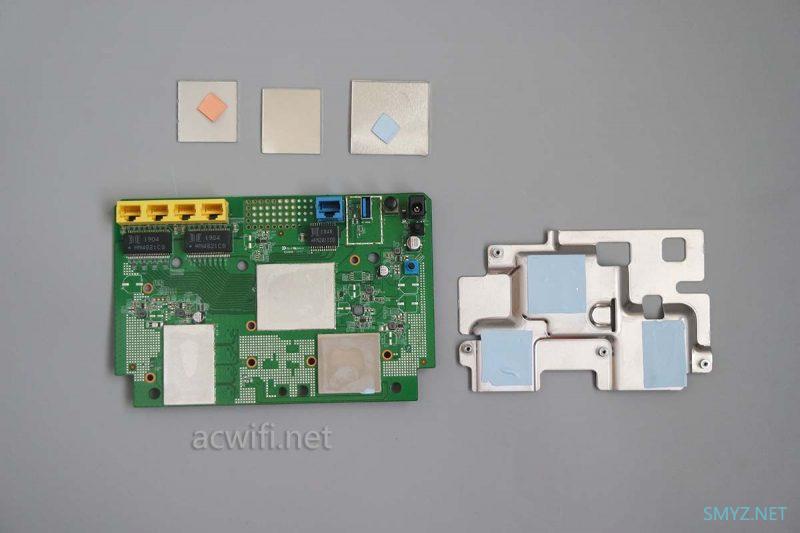

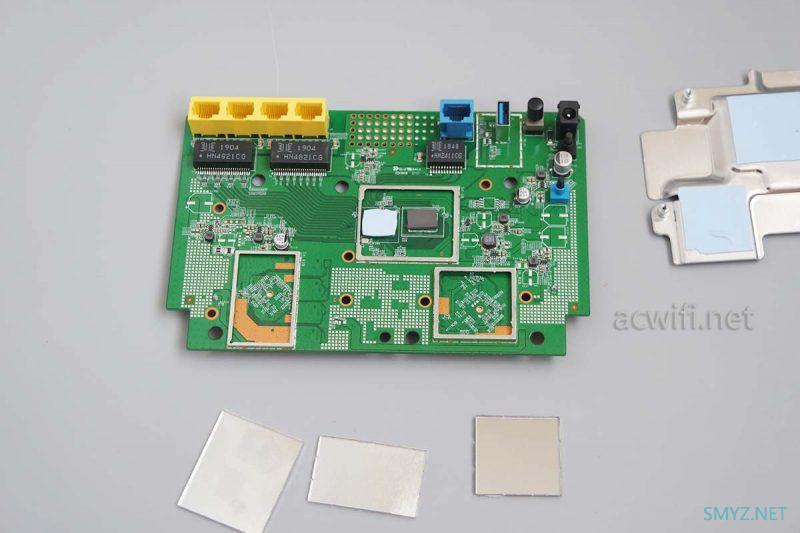

拆开三片屏蔽罩:

华硕AC85P拆机

左右两个是空的,负责两颗无线芯片的屏蔽罩。上方有两颗芯片,应该就是CPU和内存了。

华硕AC85P拆机

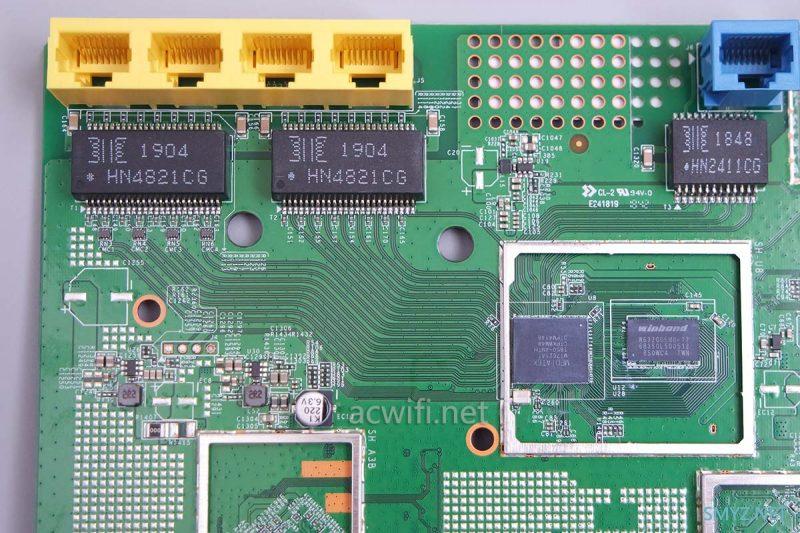

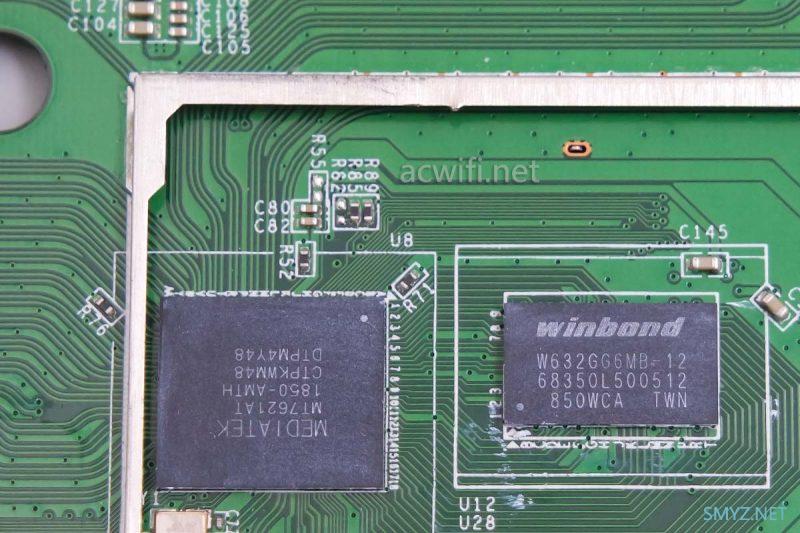

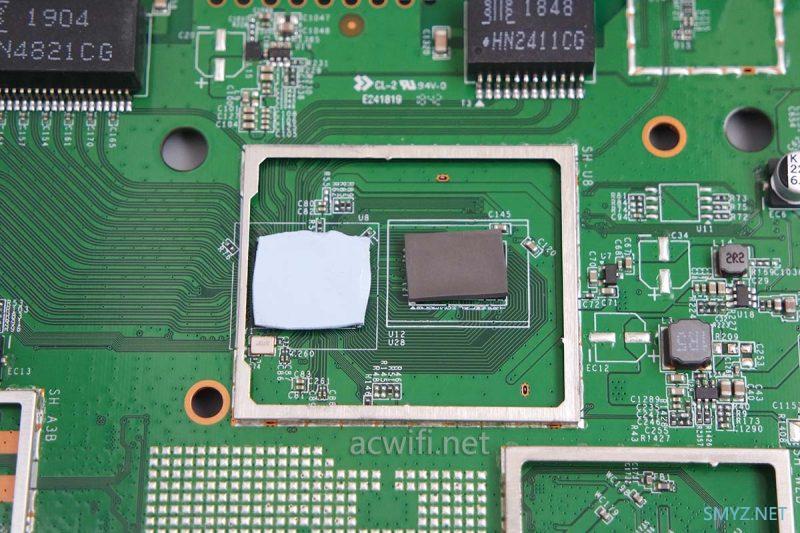

取下导热硅胶垫,涂上散热硅脂,把丝印字迹变清晰,有许多走线通往网络变压器,因为CPU MT7621AT集成了五口千兆交换芯片。MT7621AT是双核880MHz的CPU,大家最熟悉了。旁边是内存芯片,型号是W632GG6MB-12,容量256MB。

华硕AC85P拆机

华硕AC85P拆机

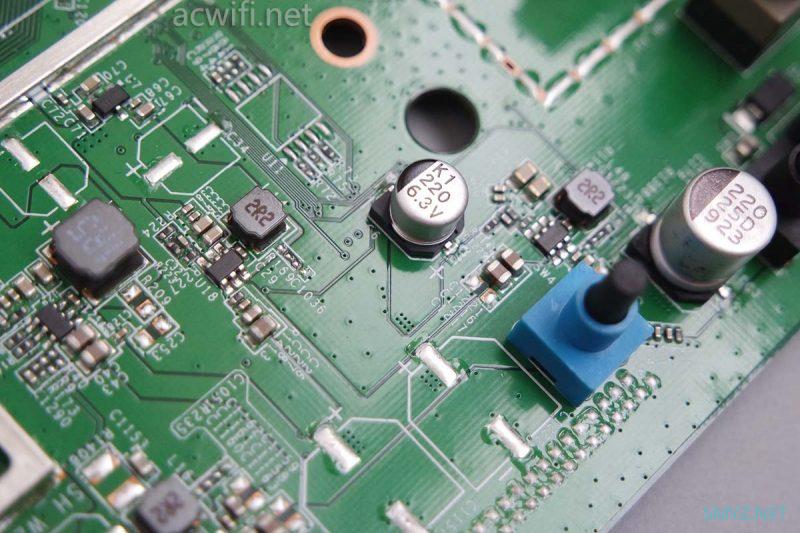

一部份供电电路:

华硕AC85P拆机

那片大的散热:

华硕AC85P拆机

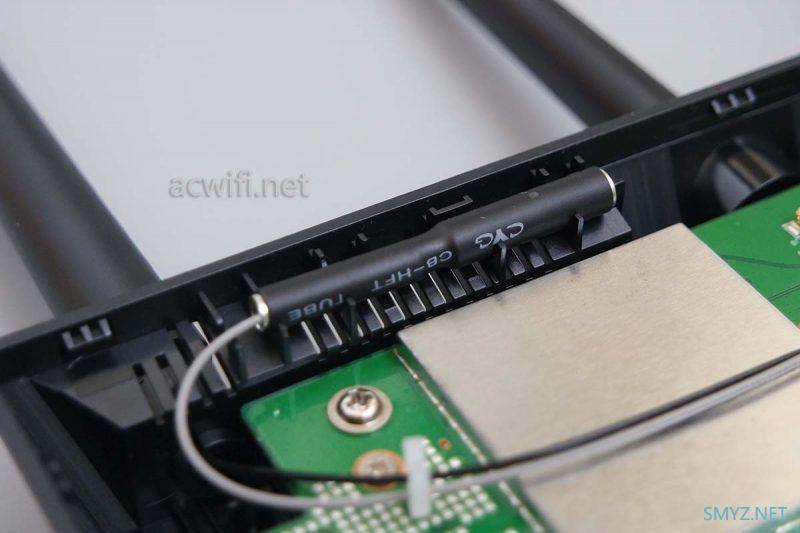

隐藏的一根天线,其实也就是常见的AC68U的外置天线里面的天线体,只是拆了天线外壳。 不是PCB板天线。如下图:

华硕AC85P拆机

汇总一下:

华硕AC85P拆机

华硕AC85P拆完了。

总结一下,华硕的板卡没啥好好说的,拆机感觉舒服。5G信号比红米AC2100强。

红米AC2100多少钱?169元,华硕AC85P呢?479元,一边去!!!

如果MTK的WIFI6方案也能加上这样的中高功率功放,5G信号强度很可能比现时的红米AX5、小米AX1800、华为AX3 Pro还要强。真不希望MT7615N+QPF4519是最高点。

华硕AC85P京东购买链接
