TL-XAP3022GI拆机,2.5G面板AP

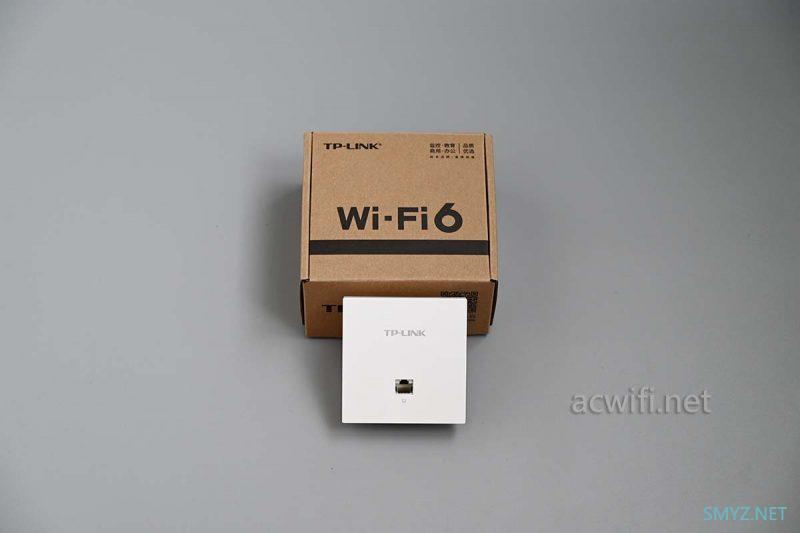

TL-XAP3022GI,带有2.5G PoE供电输入口,无线规格是AX3000,2x2MIMO,支持160MHz频宽,2.5G+160MHz频宽可以让手机轻易突破千兆。闲鱼价格465元。

TL-XAP3022GI拆机,2.5G面板AP

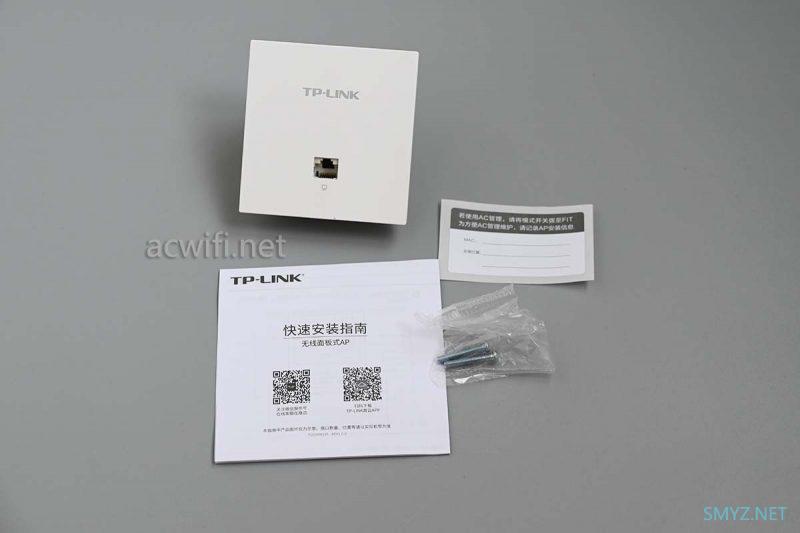

两颗螺丝和安装说明书:

TL-XAP3022GI拆机,2.5G面板AP

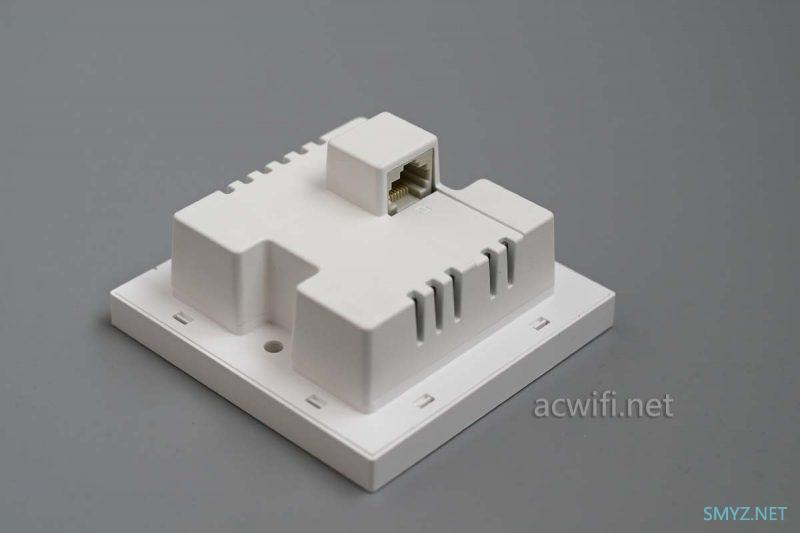

底壳是一体铝金属,所以整个AP拿在手里沉甸甸的。

TL-XAP3022GI拆机,2.5G面板AP

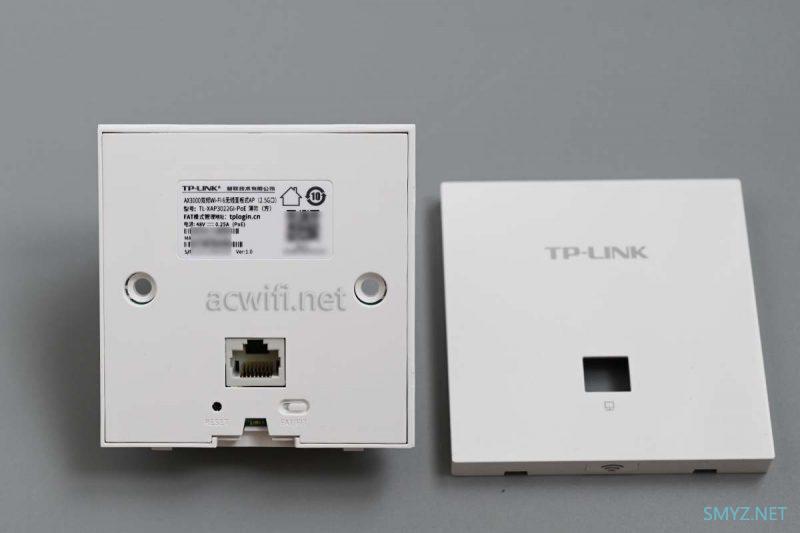

撬开面板盖子,有一个千兆输出网口,网口左下方小孔是”RESET“键,右下角是”FAT/FIT“,即胖瘦AP模式切换键:

TL-XAP3022GI拆机,2.5G面板AP

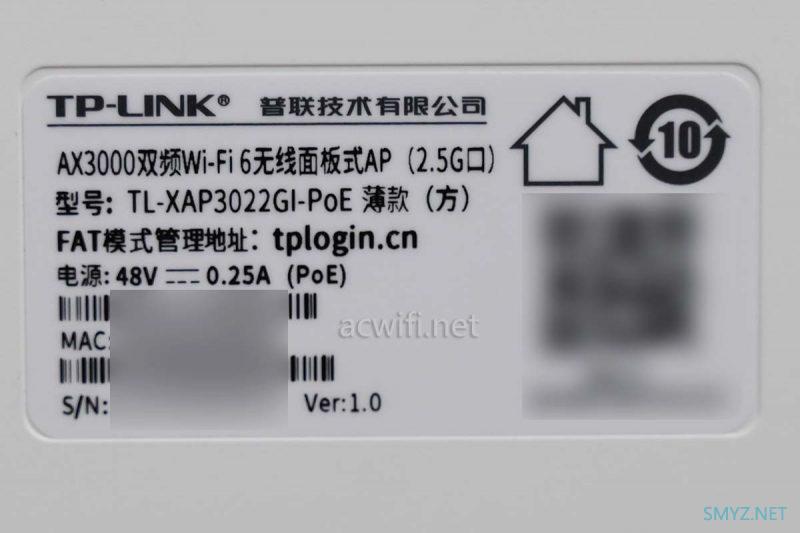

型号:TL-XAP3022GI-PoE 薄款。

PoE输入规格是48V/0.25A,实测机功率7W(接2.5G  POE),如果接1G POE功率会低一些。

TL-XAP3022GI拆机,2.5G面板AP

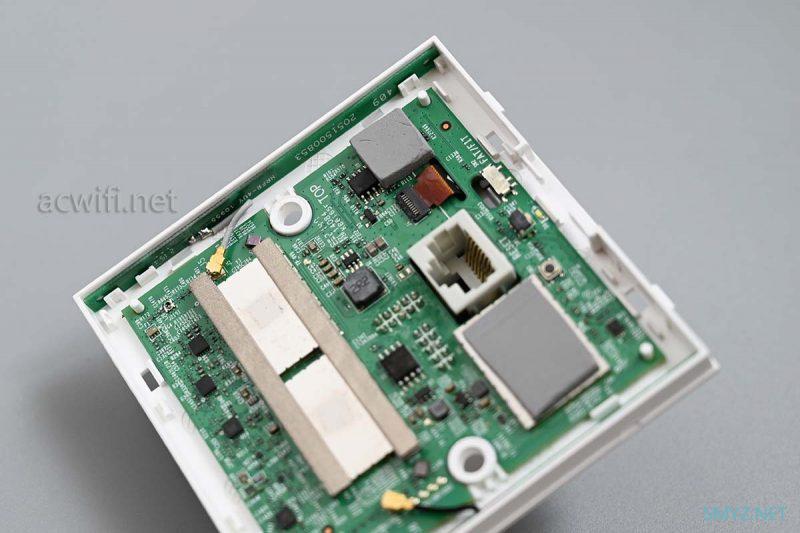

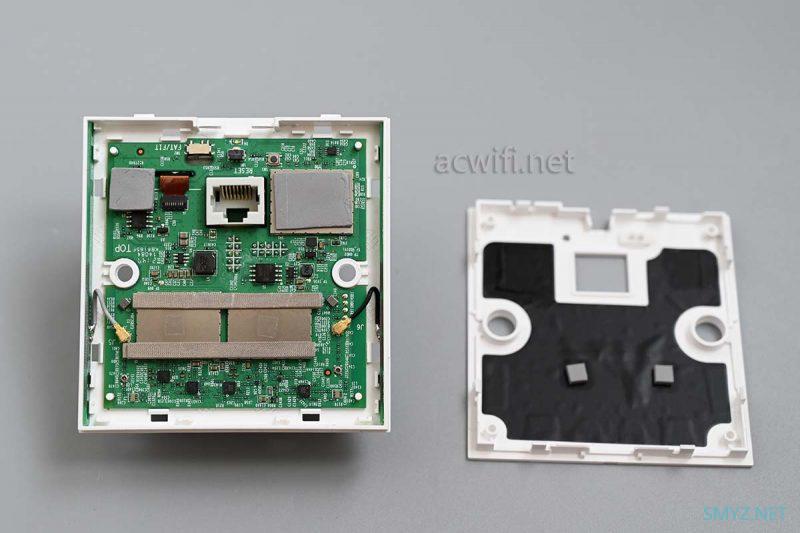

贴标签的这片面板撬开之后:

TL-XAP3022GI拆机,2.5G面板AP

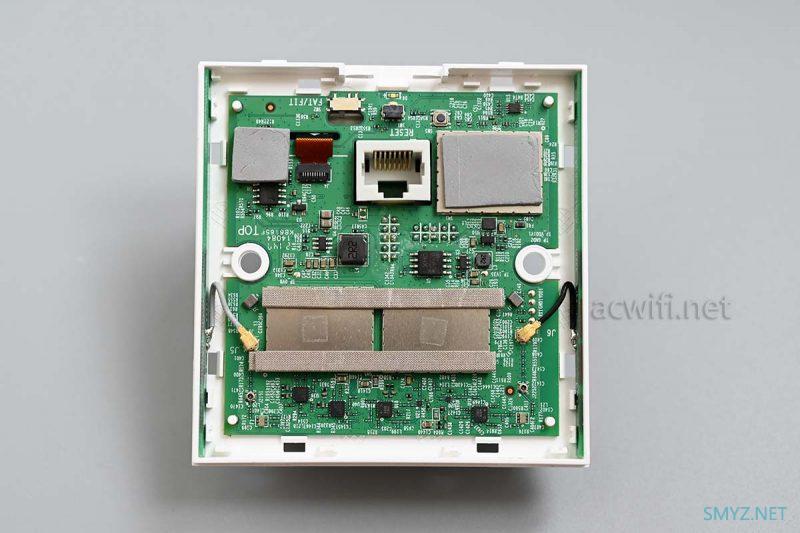

它与XAP3002GI是一样的布局,所以这次不做那么详细的说明了,我先逐件拆开,最后再详细看芯片型号。小小的面板AP却是零件多多,比无线路由器安装费时。这个面板我回装之后发现有一片屏蔽罩剩下,最底屋的屏蔽罩,所以等于又一次拆开。唉!

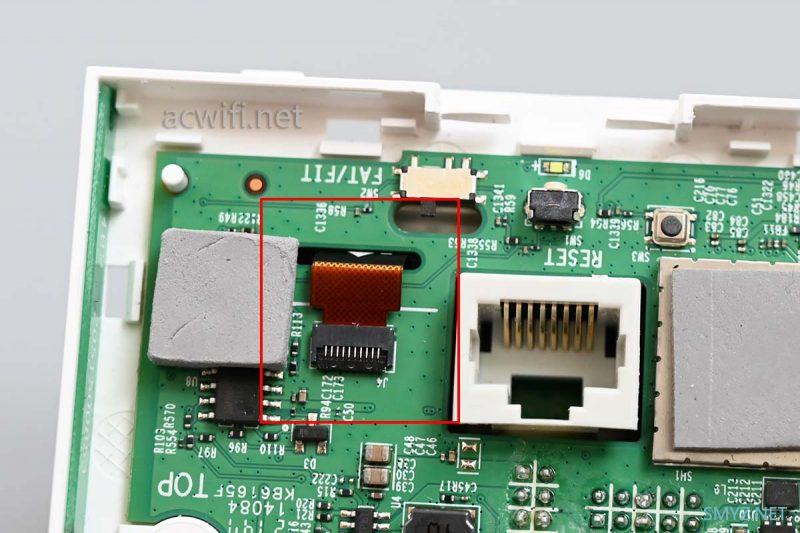

比XAP3002GI多了一根排线连接:

TL-XAP3022GI拆机,2.5G面板AP

TL-XAP3022GI拆机,2.5G面板AP

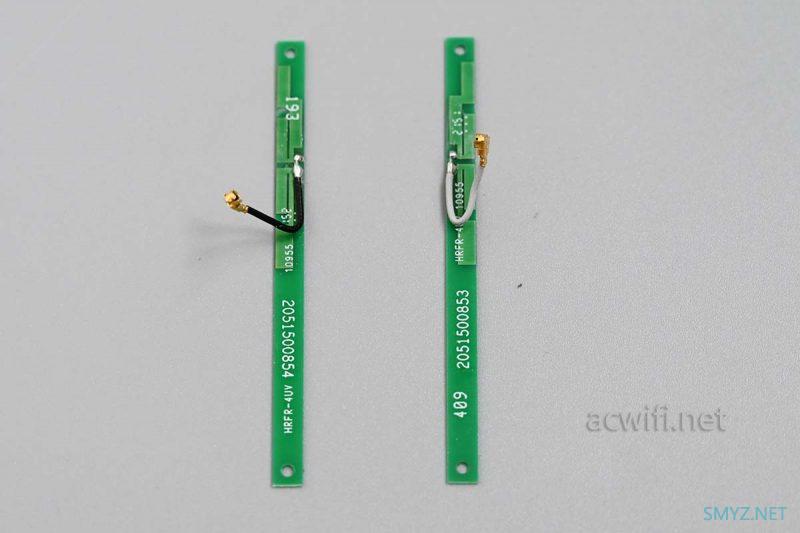

面板侧面的PCB双频天线:

TL-XAP3022GI拆机,2.5G面板AP

TL-XAP3022GI拆机,2.5G面板AP

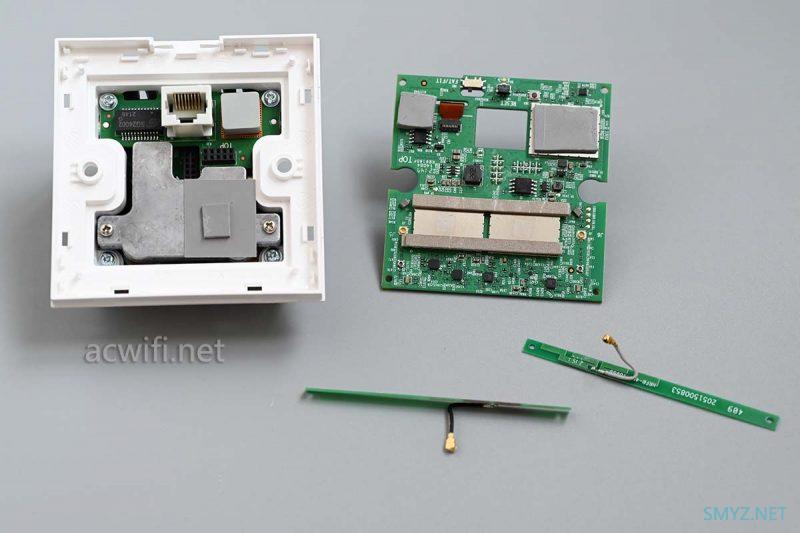

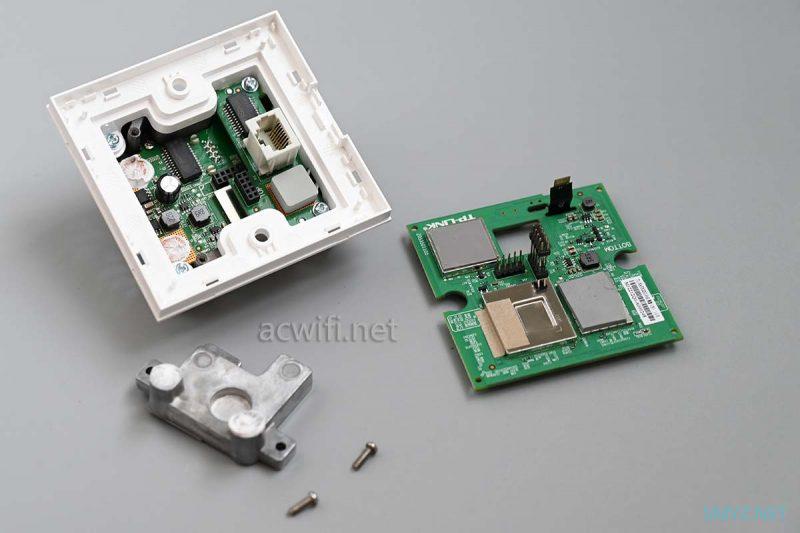

拆出主板:

TL-XAP3022GI拆机,2.5G面板AP

里面有一块金属铝块,用了两颗螺线固定,取下来:

TL-XAP3022GI拆机,2.5G面板AP

正常来说,排线是不应该连着主板,应当先拆开排线,但我忽略了排线的存在,直接扯了。当时就感觉手感有点奇怪,有明显阻力。唉!至所谓:力不到不来财,用蛮力,乃蠢材。

TL-XAP3022GI拆机,2.5G面板AP

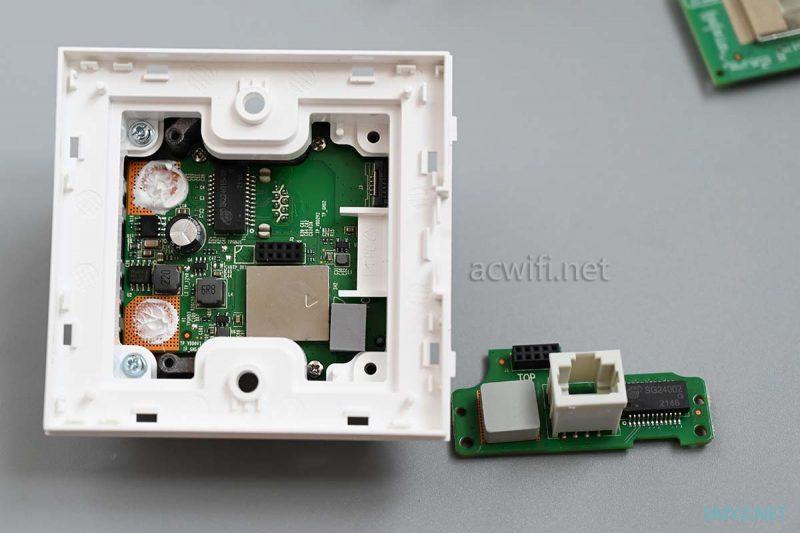

面板输出网口在一片小板子上,取出它:

TL-XAP3022GI拆机,2.5G面板AP

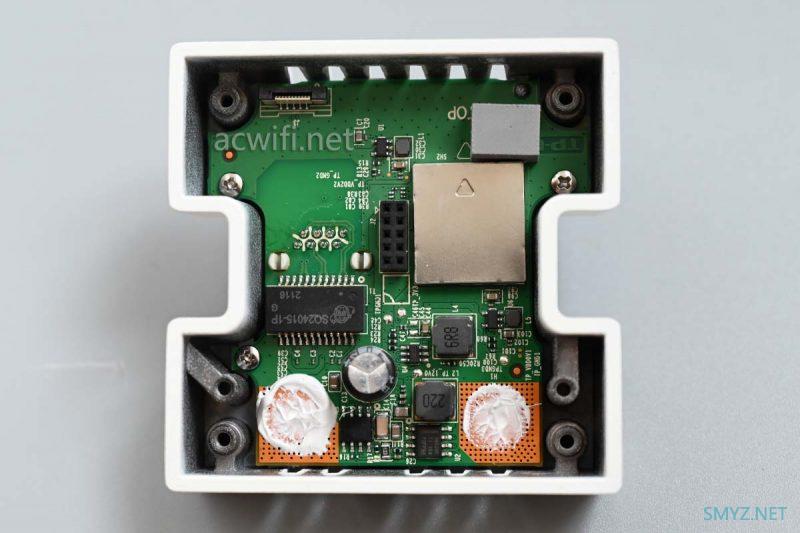

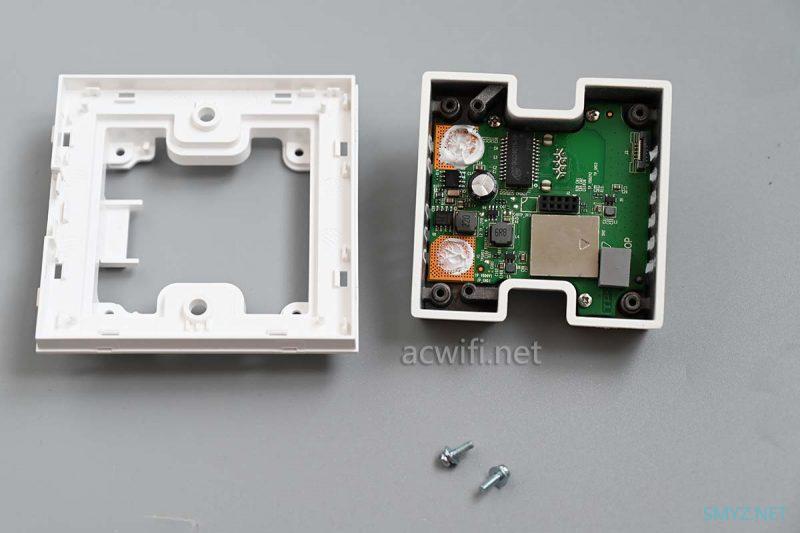

底壳与支架,或叫中框,用了四颗螺线连接固定,拆开、分离后,底下有一片较小的主板:

TL-XAP3022GI拆机,2.5G面板AP

与底金属底壳用了3颗螺丝连接固定:

TL-XAP3022GI拆机,2.5G面板AP

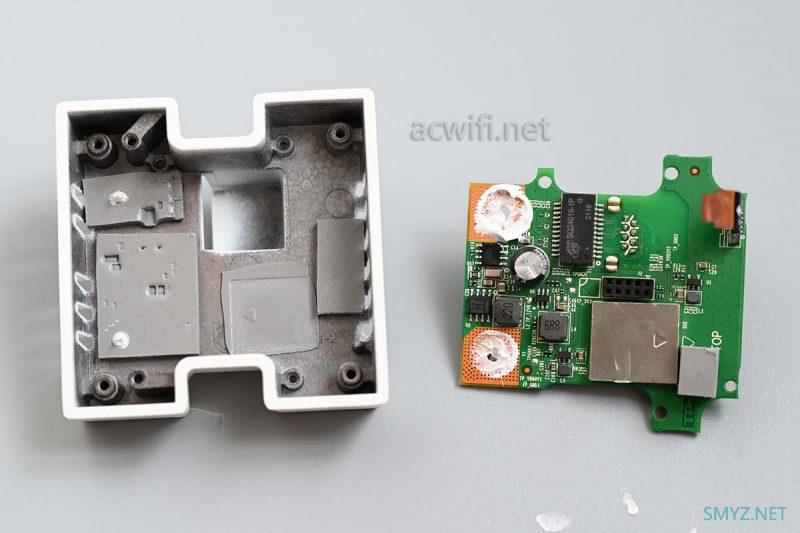

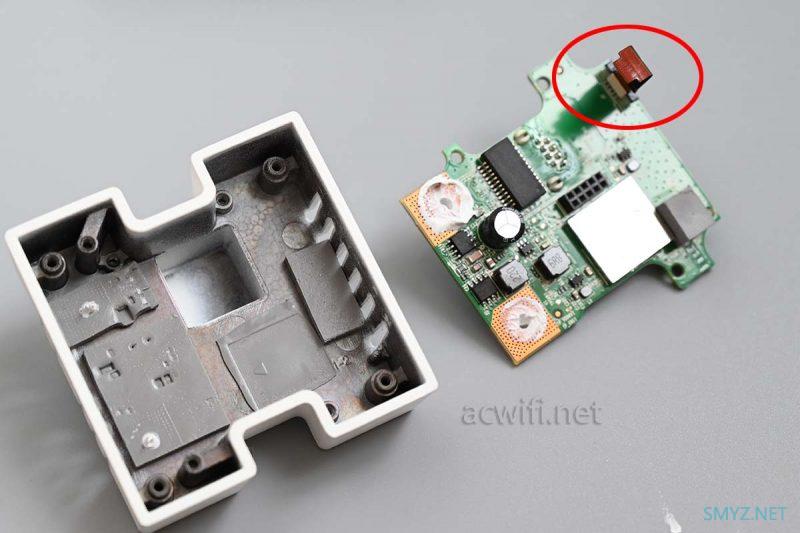

取出来小主板,可见底壳里面有几片不同百度的导热硅脂垫片,尽量把热传递至金属底壳上。

TL-XAP3022GI拆机,2.5G面板AP

正因为散热全靠这个铝金属底壳,所以它显得比较烫。

如果你的路由器发热大,可以在底部垫个铝散热器,淘宝链接

https://item.taobao.com/item.htm?id=646907782024

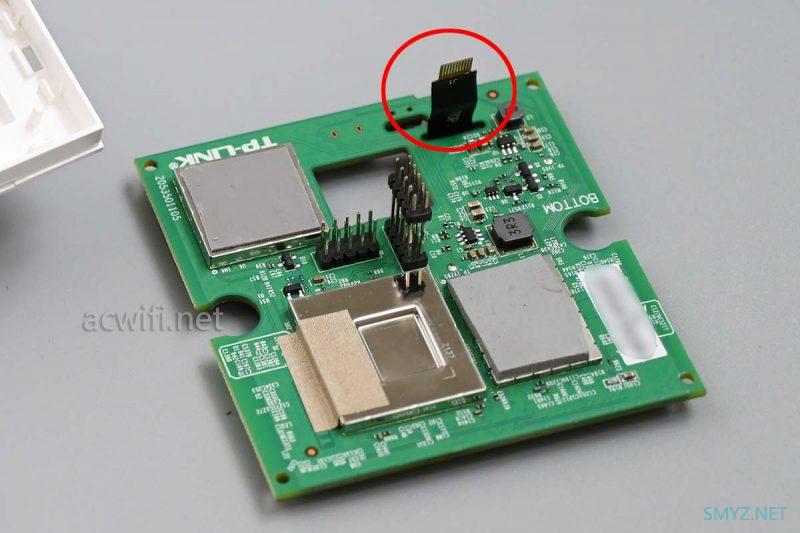

排线是接在这里的,幸好接口没有被破坏,能正常扣紧:

TL-XAP3022GI拆机,2.5G面板AP

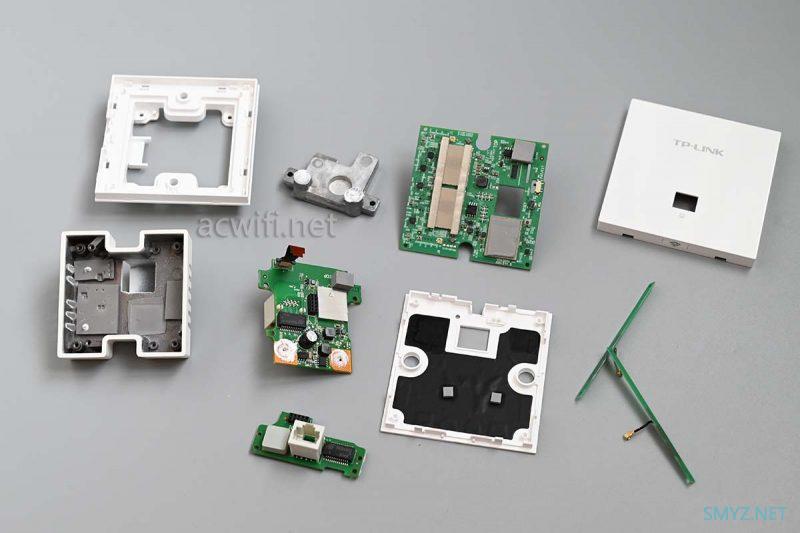

部算由表面拆到底面了,所有东西在这:

TL-XAP3022GI拆机,2.5G面板AP

现在看芯片。

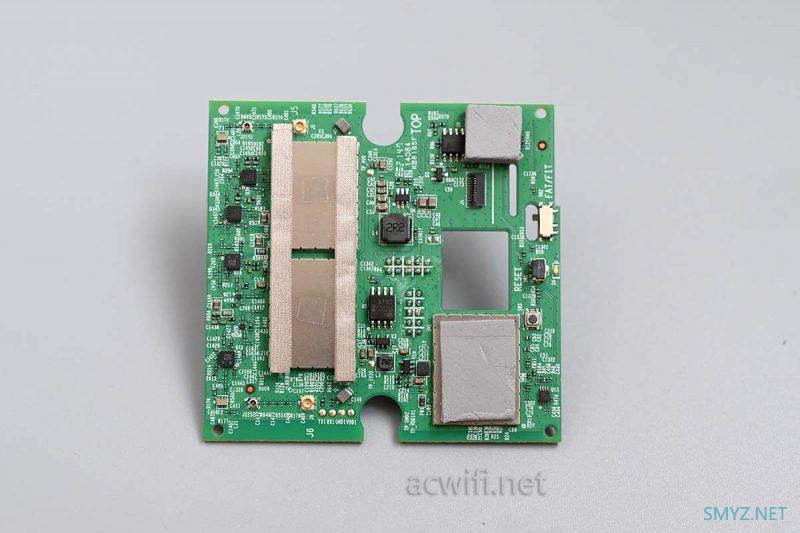

先看归先看见的较大的主板:

TL-XAP3022GI拆机,2.5G面板AP

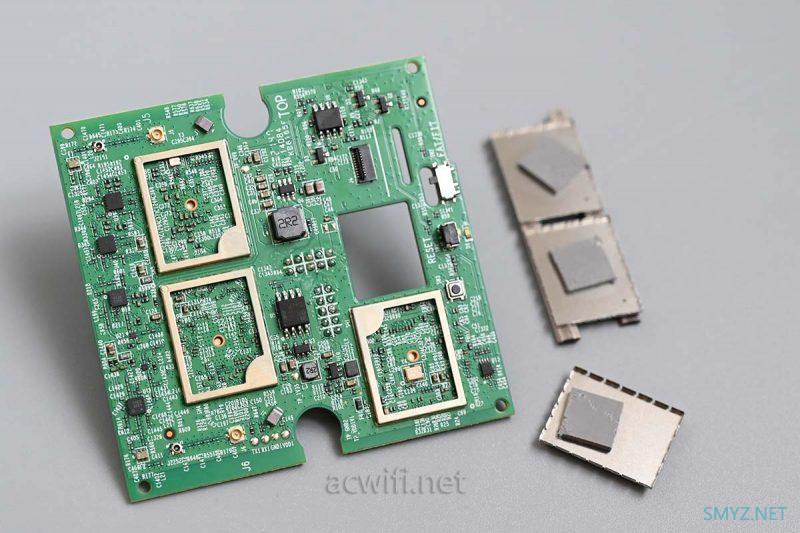

撬开屏蔽罩:

TL-XAP3022GI拆机,2.5G面板AP

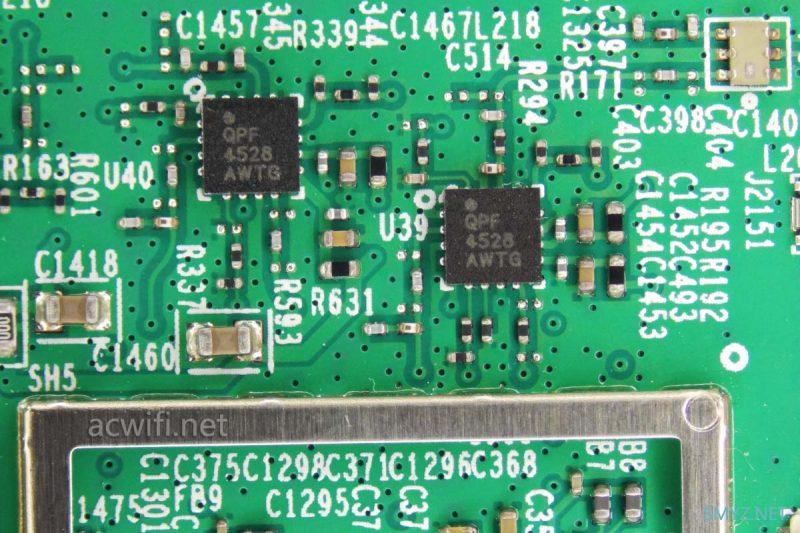

5G FEM型号是QPF4528:

TL-XAP3022GI拆机,2.5G面板AP

QPF4528的参数如下:


5150 – 5925 MHz


POUT = +12.5dBm MCS11 HE80 -47dB Dynamic EVM


POUT = +15dBm MCS11 HE80 -43dB Dynamic EVM


POUT = +18dBm MCS9 VHT80 -35dB Dynamic EVM


POUT = +19dBm MCS7 HT20/40 -30dB Dynamic EVM


POUT = +21dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +3.3 V Operation


0.5W Power Consumption at POUT +17dBm


30 dB Tx Gain


2 dB Noise Figure


15 dB Rx Gain & 7 dB Bypass Loss


35 dB 2.4 GHz Rejection on Rx Path


Integrated RF Coupler as well as DC Power Detector

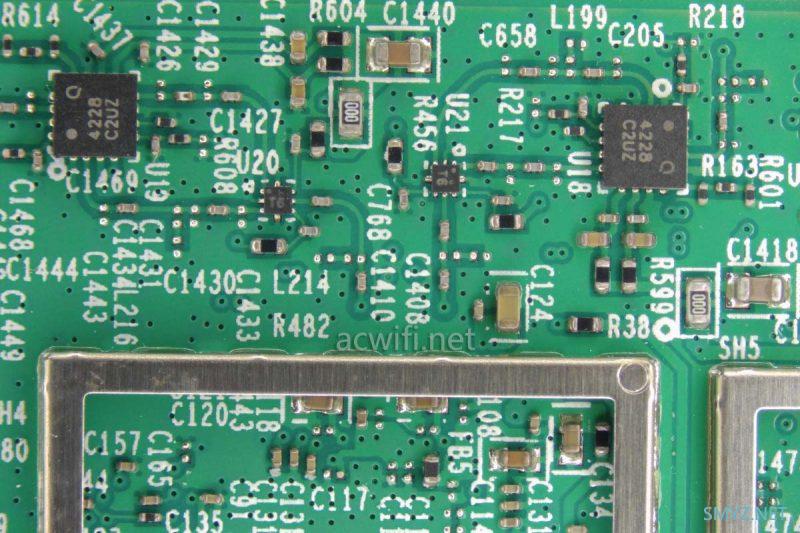

2.4G :FEM型号是QPF4228:

TL-XAP3022GI拆机,2.5G面板AP

QPF4228的参数如下:


2412-2484 MHz


POUT = +14dBm MCS11 HE40 -43dB Dynamic EVM


POUT = +17dBm MCS9 VHT40 -35dB Dynamic EVM


POUT = +18dBm MCS7 HT20/40 -30dB Dynamic EVM


POUT = +21dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +3.3V Operation


0.5W Power Consumption at POUT = +17.5dBm


33dB Tx Gain


2.2dB Noise Figure


15dB Rx Gain & 7dB Bypass Loss


15dB 5GHz Rejection on Rx Path

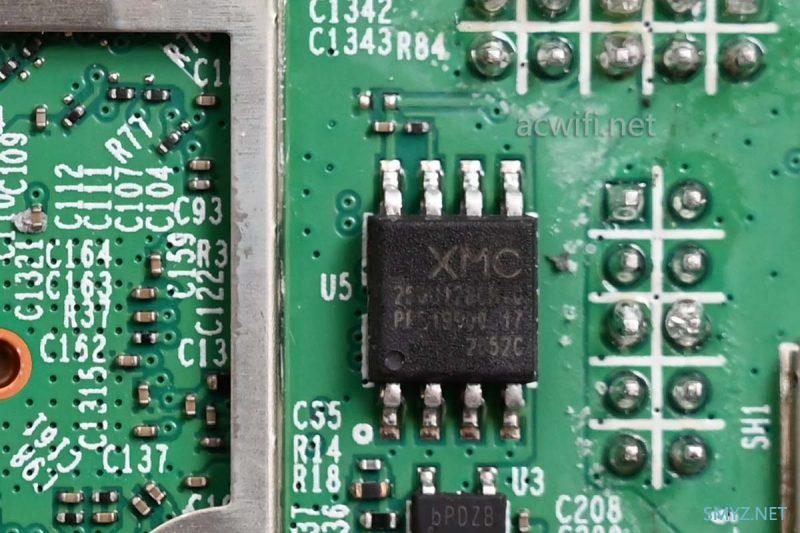

闪存芯片忘记放大拍了,看不清型号,16MB容量:

TL-XAP3022GI拆机,2.5G面板AP

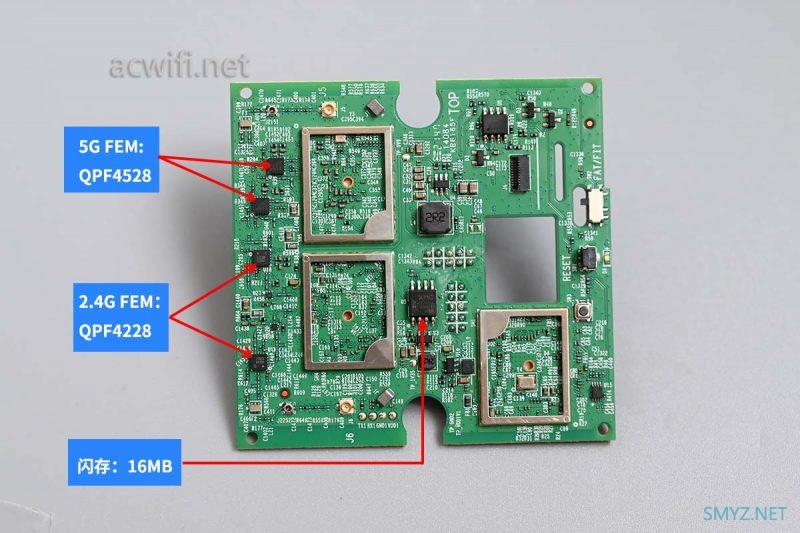

芯片型号汇总:

TL-XAP3022GI拆机,2.5G面板AP

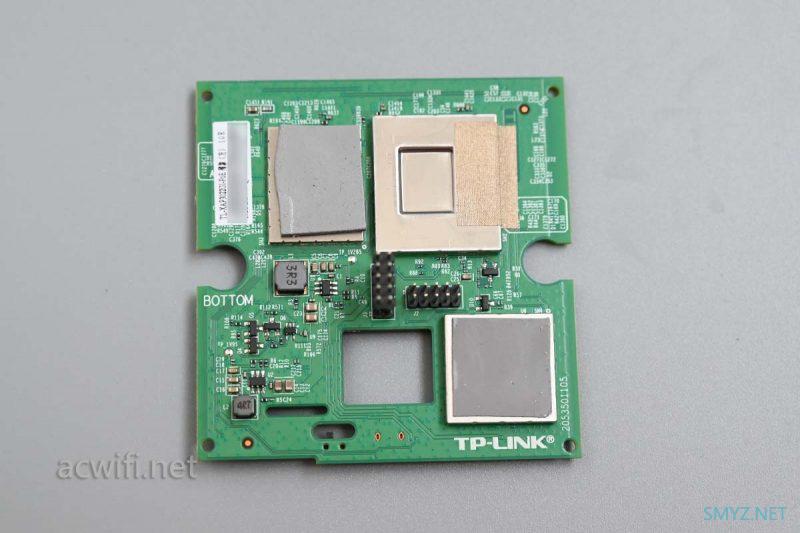

翻过来看另一面:

TL-XAP3022GI拆机,2.5G面板AP

TL-XAP3022GI拆机,2.5G面板AP

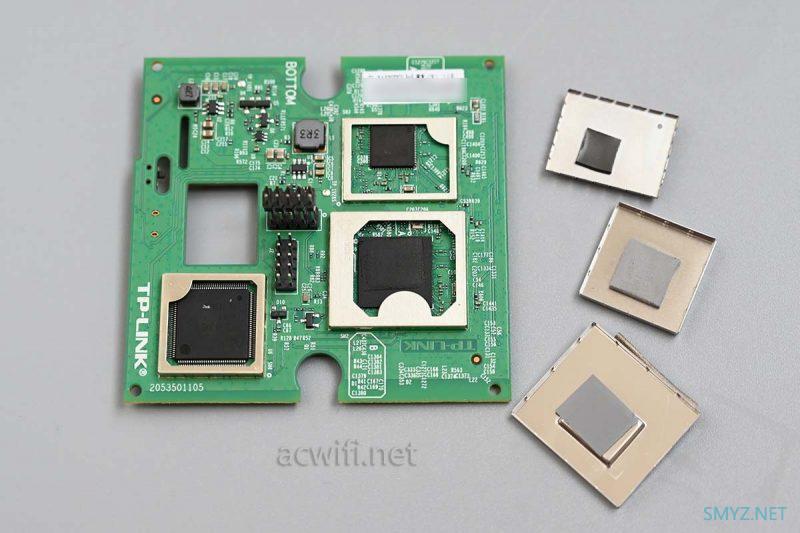

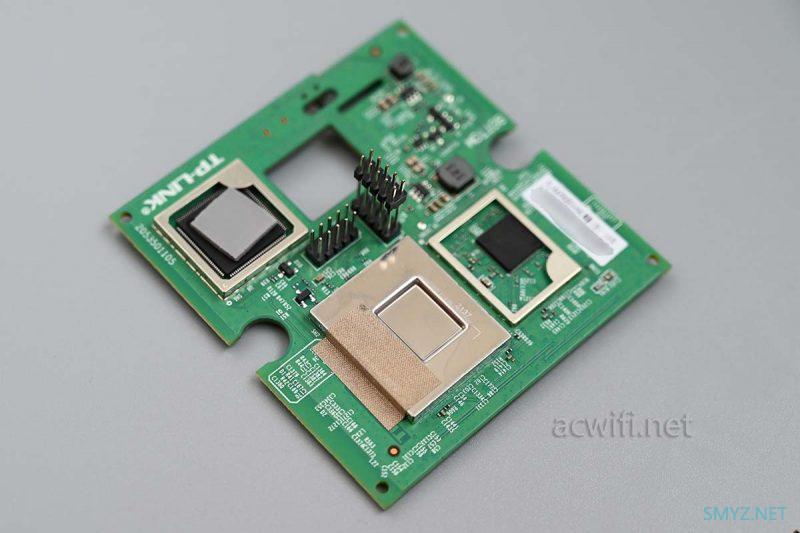

撬开屏蔽罩:

TL-XAP3022GI拆机,2.5G面板AP

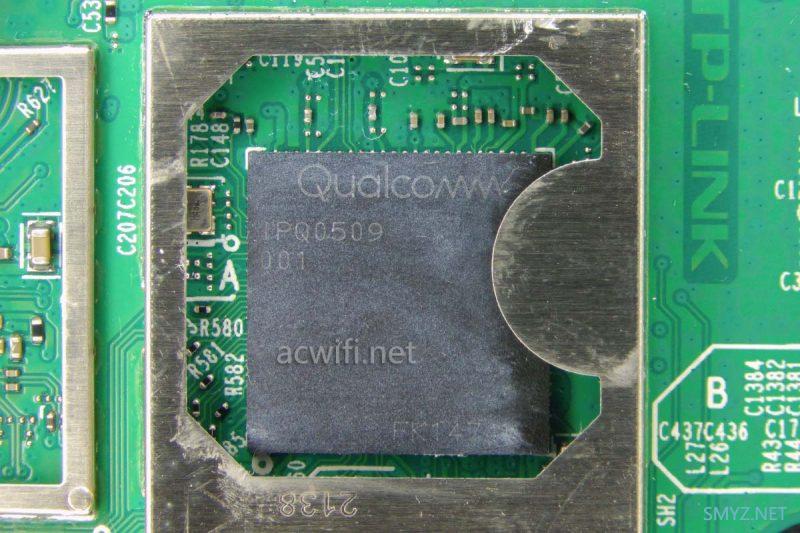

XAP3022GI的CPU型号是IPQ0509,等同于IPQ0510,双核1GHz,集成了单核1GHz的NPU,集成了256MB内存,集成了2×2的Wi-Fi 6,最高速率574Mbps。

TL-XAP3022GI拆机,2.5G面板AP

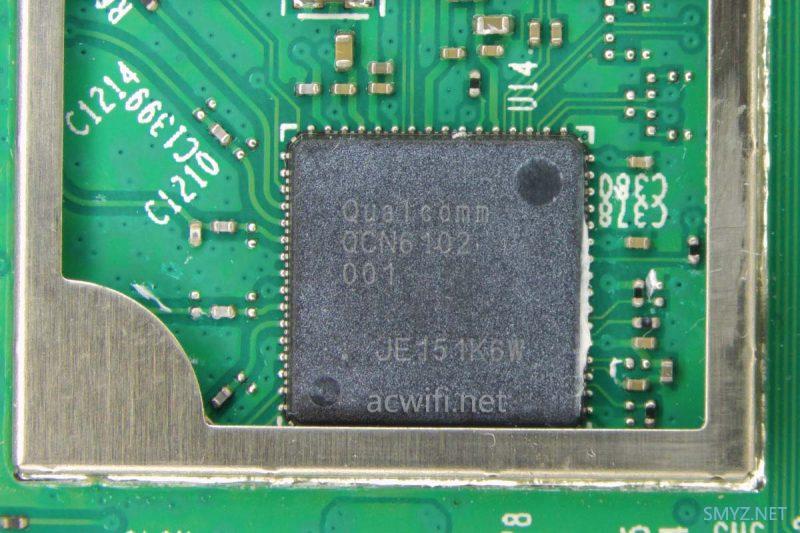

5G无线芯片型号是QCN6102,支持2x2MIMO,在160MHz频宽下最高速率2402Mbps。

TL-XAP3022GI拆机,2.5G面板AP

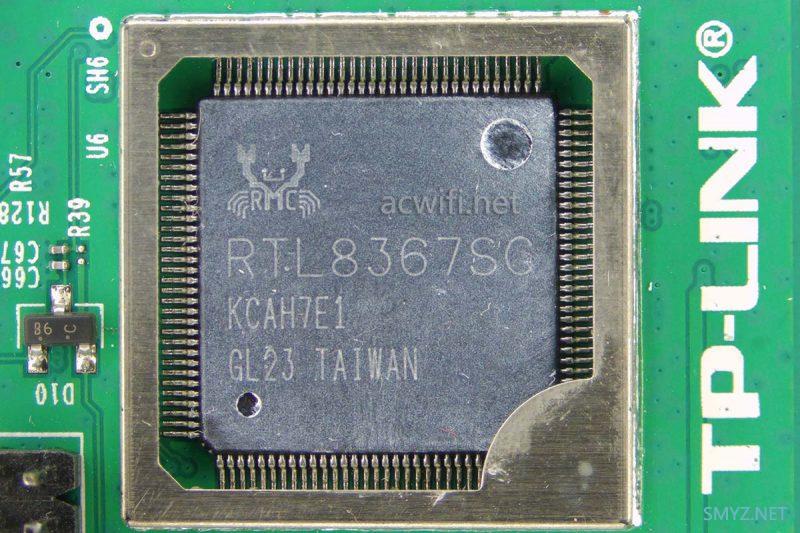

千兆交换芯片型号是RTL8367S:

TL-XAP3022GI拆机,2.5G面板AP

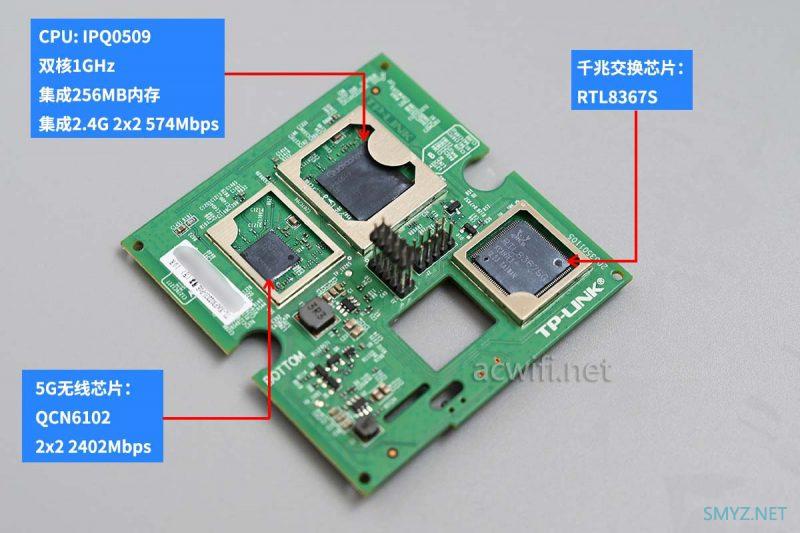

这一面的芯片型号汇总图:

TL-XAP3022GI拆机,2.5G面板AP

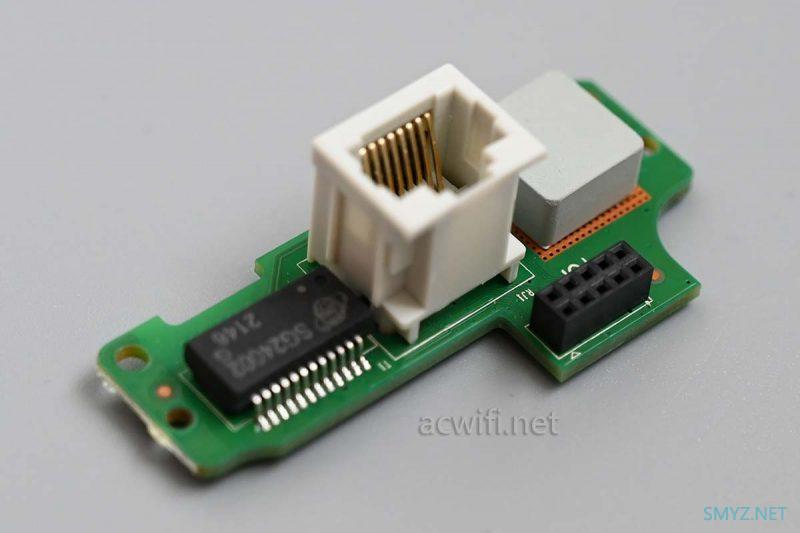

千兆输出口的小板子:

TL-XAP3022GI拆机,2.5G面板AP

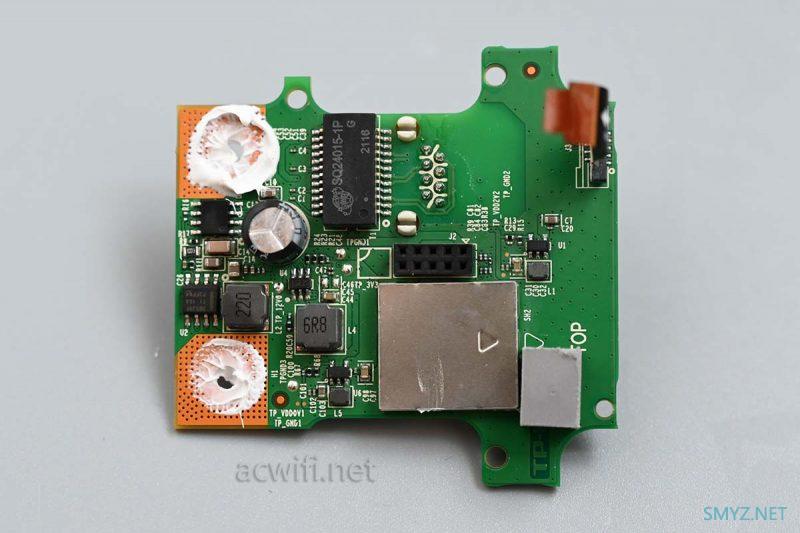

底壳里的小主板:

TL-XAP3022GI拆机,2.5G面板AP

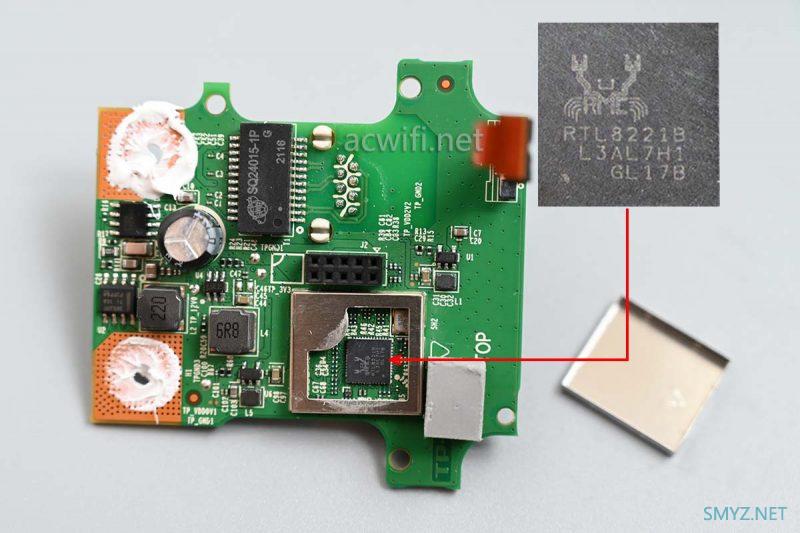

取下屏蔽罩,里面是一颗2.5G PHY芯片,型号是RTL8221B。

TL-XAP3022GI拆机,2.5G面板AP

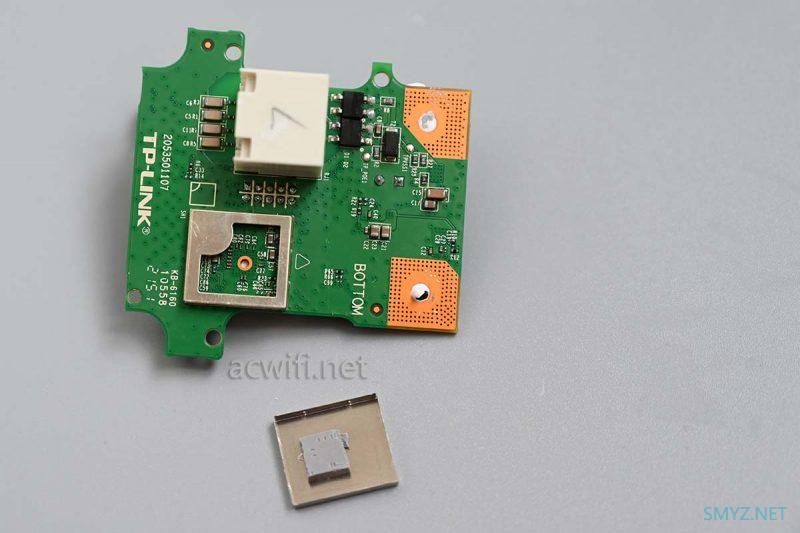

另一面也有屏蔽罩,空的,有一片导热硅脂垫片,帮助2.5G PHY芯片导热。

TL-XAP3022GI拆机,2.5G面板AP

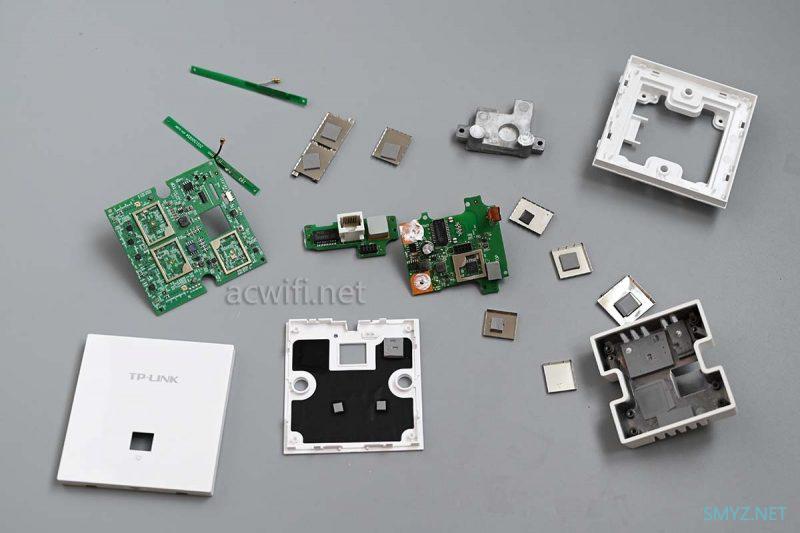

至此,XAP3022GI拆机完了:

TL-XAP3022GI拆机,2.5G面板AP

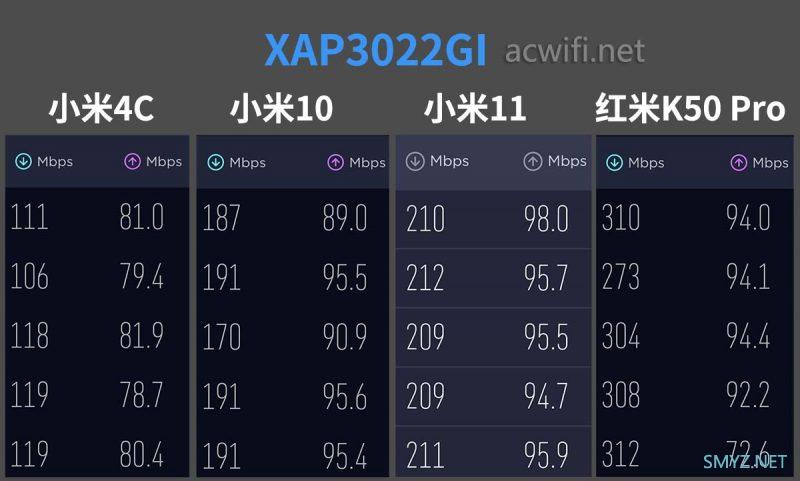

在D点测速如下:(只测5G,44信道,电信1000下行100上行,接入5408PE的2.5G PoE端口)

TL-XAP3022GI拆机,2.5G面板AP

D点测速不如XAP3002GI,不知为何。

可以开启802.11r,全面支持rkv

TL-XAP3022GI拆机,2.5G面板AP

无线ap支持rkv,很正常的。

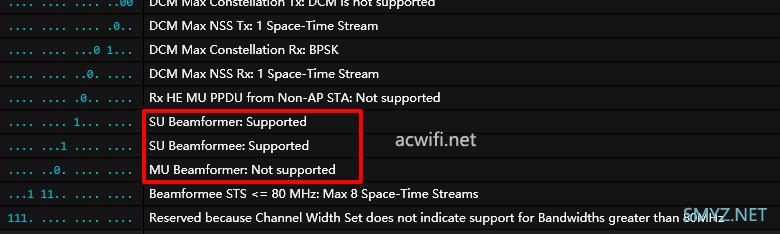

支持单用户波束成形,不支持MU-MIMO:

TL-XAP3022GI拆机,2.5G面板AP

我认为2x2mimo的无线路由器支持不支持MU-MIMO,对于多台并发吞吐率差别不大,因为手机现时多数是2x2mimo,你也不生效呀。当然能支持就更好,多数人是这样想的:我可能用不上,但你不能没有。

如果你不需要2.5G网口,XAP3002GI就很可以了!

XAP3022GI京东购买链接

闲鱼就不放链接了,太多,自己搜索就能找到。
