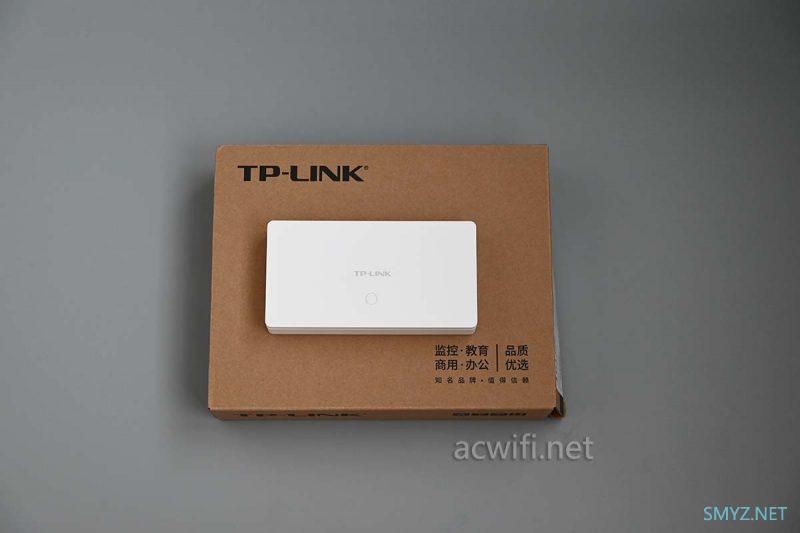

雪白小巧不玲珑的机身，惹人爱，所以有不少人问这款。

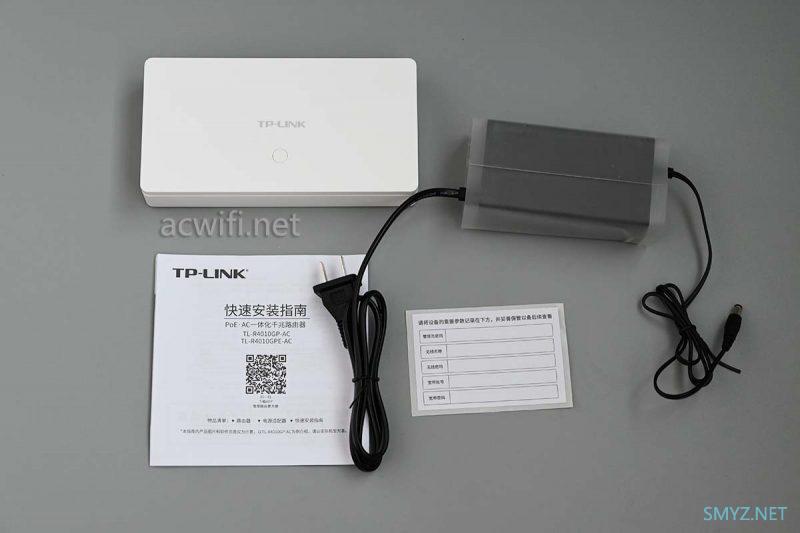

机身和配件:

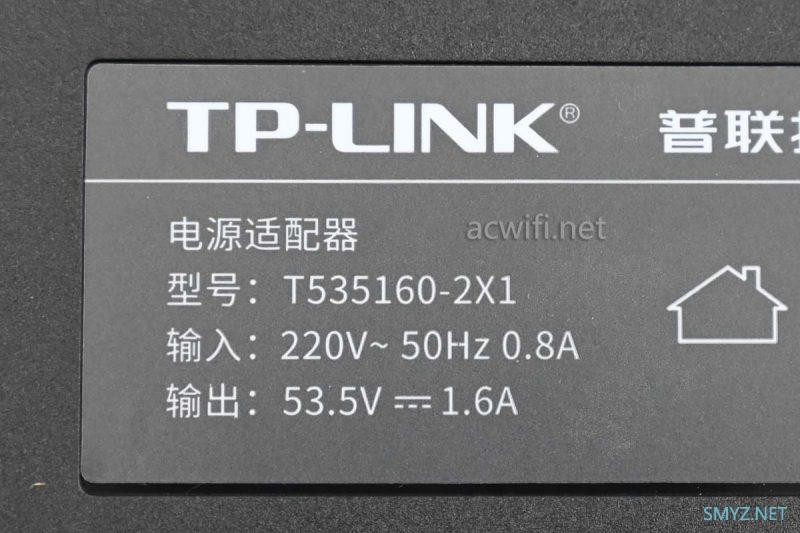

电源输出规格是53.5V、1.6A，如果是TL-R4010GPE-AC版本，电源功率更大。买不买高功率的E版，就看你要接多少个AP了，我建议待机功率总和不要超过电源最大输出功率的一半。

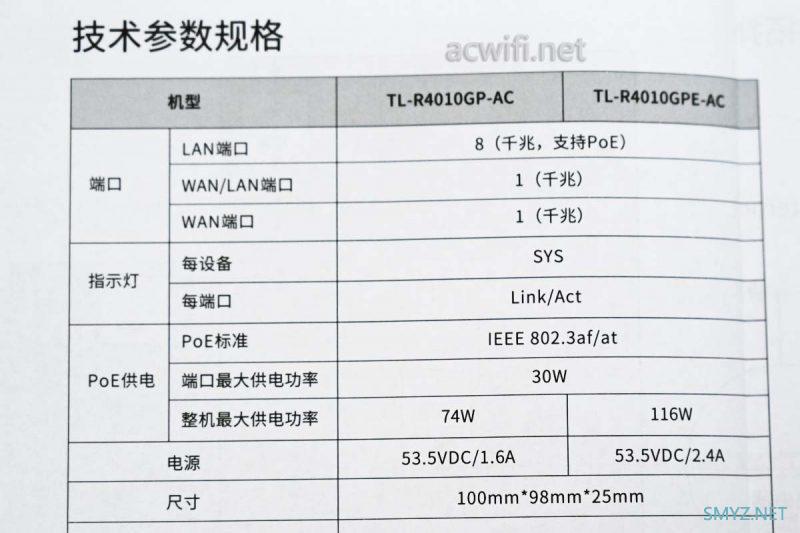

说明书里列出了两个型号的最大供电功率：
单端口最大供电功率是30W，整机最大供电功率是74W，R4010GPE整机最大供电功率为116W。
实测R4010GP-AC的待机功率是6.5W。电源不接入机身，空载时的功率是2.5W。这主机的功耗等于4W。

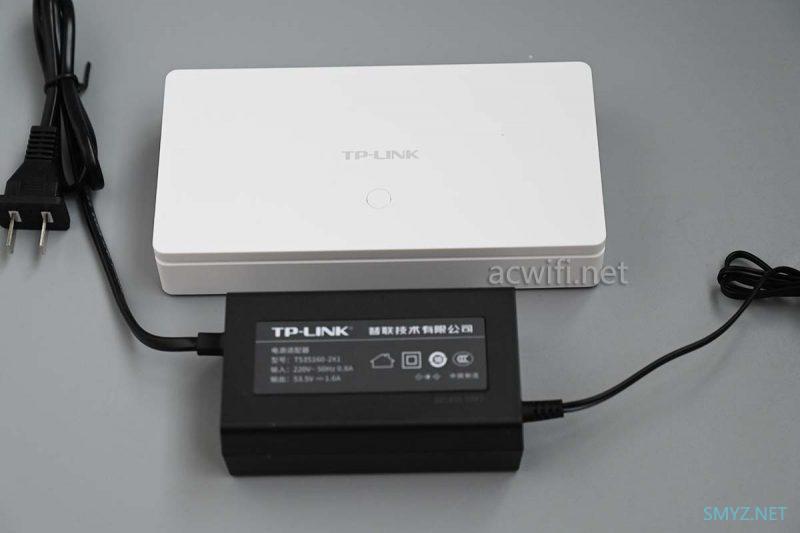

机身与电源的大小对比：

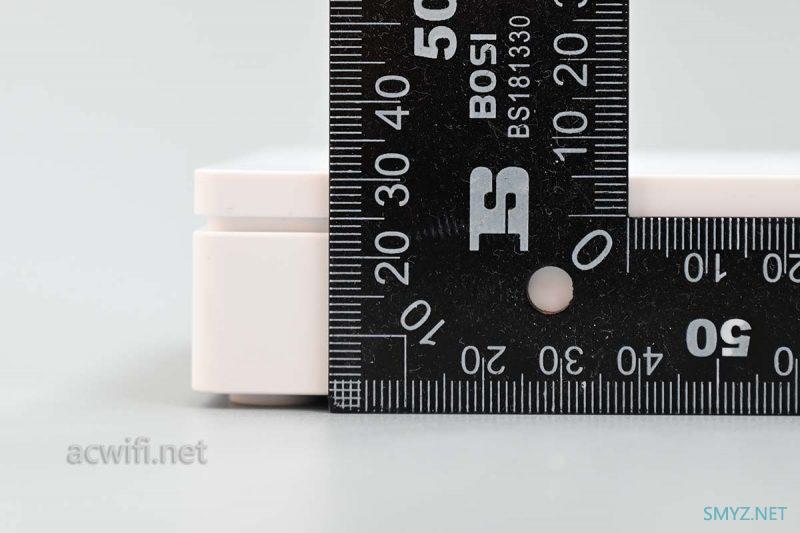

机身尺寸：169(w)x88(D)x31(H) mm，比8口交换机大一点点。

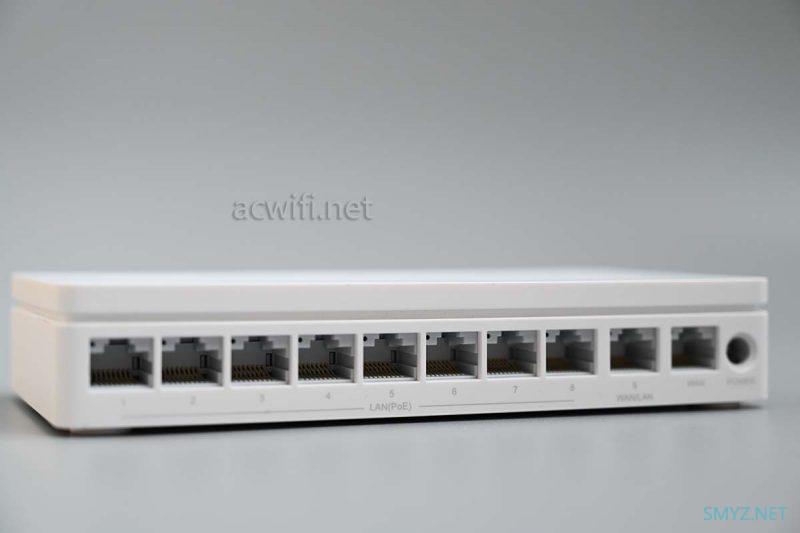

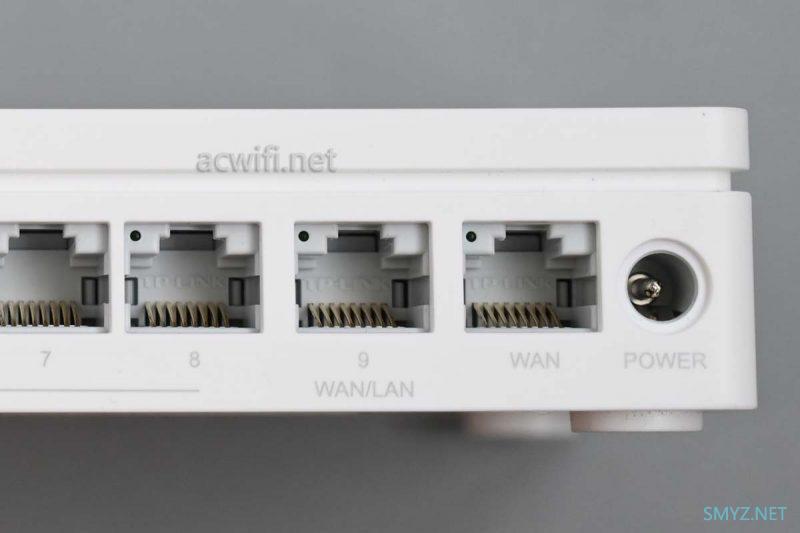

一共10个千兆网口：
其中有一个是WAN，一个是可选WAN/LAN，即可以单WAN+9个LAN，或双WAN+8个LAN。

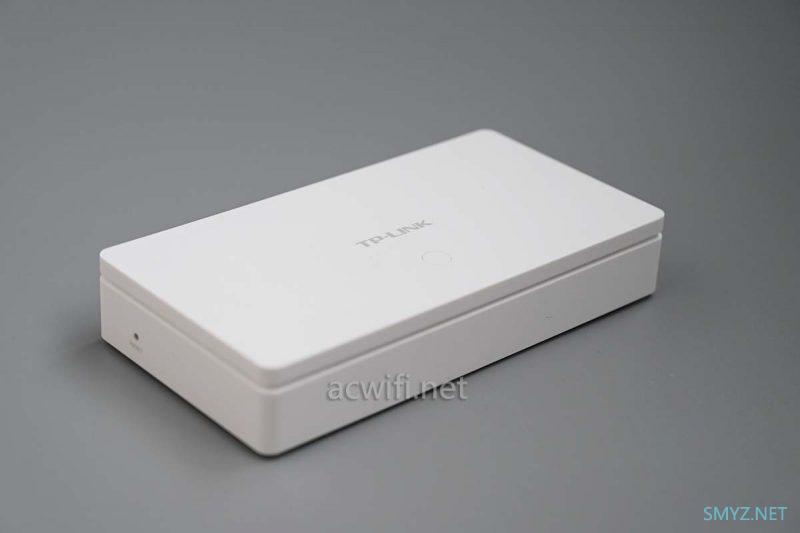

真好看：

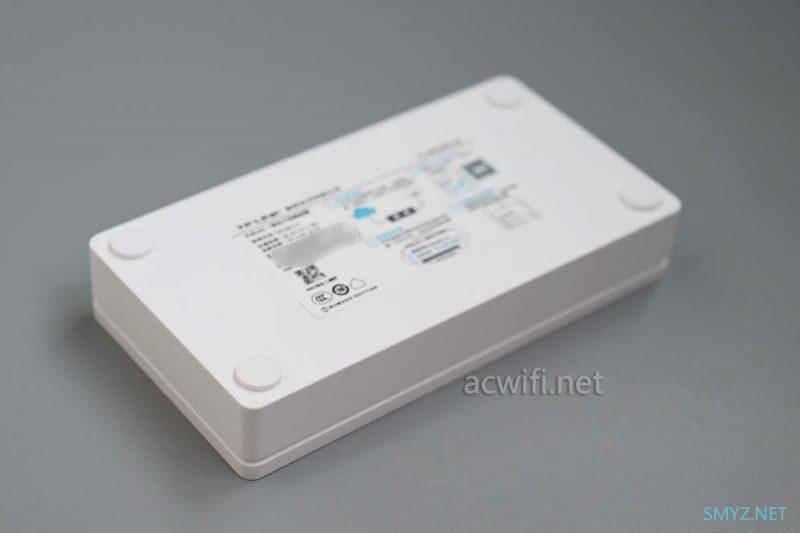

底部有四个不高的脚垫，可这是碰吸的，我试过了，可以吸在冰箱上面不掉下来。吸力不错！

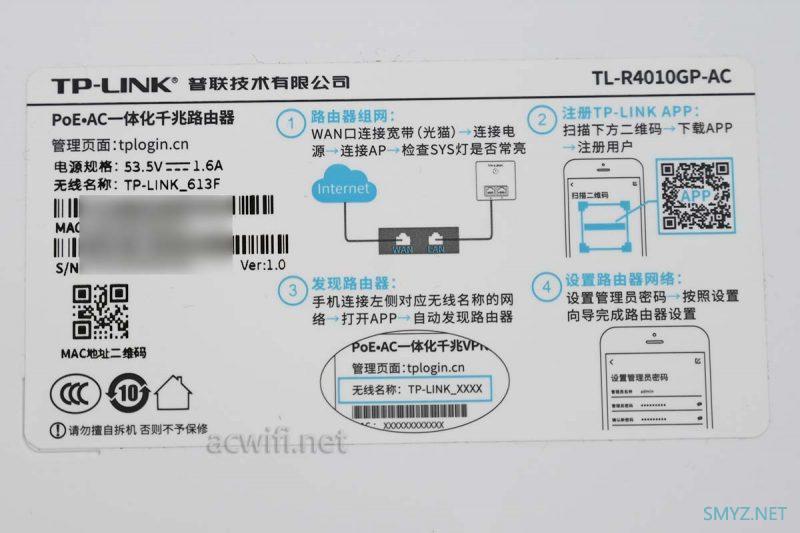

标签内容：
型号：TL-R4010GP-AC。

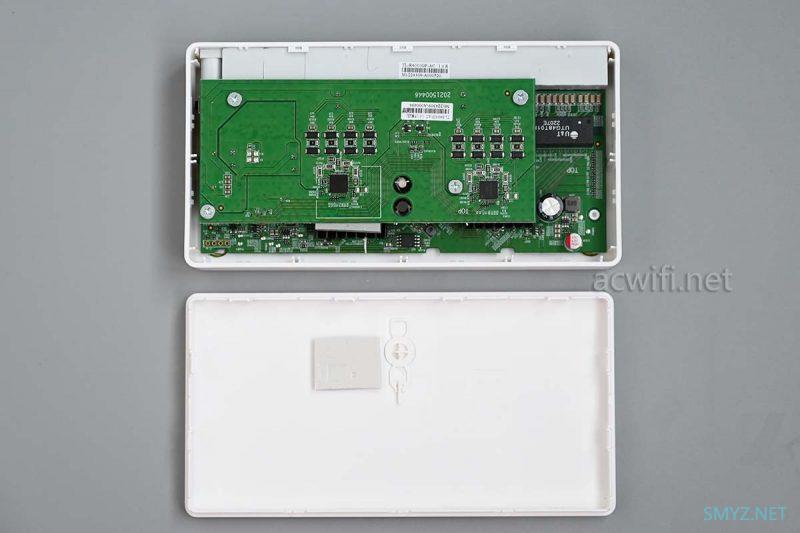

没有螺丝，直接撬开顶盖：

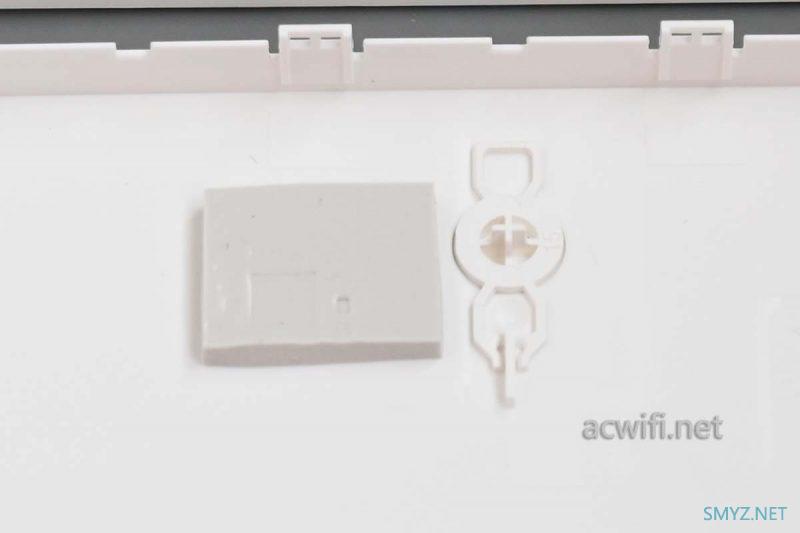

顶部粘有一片导热硅脂垫片，其实它是帮助CPU导热的，虽然看不见CPU。机盖摸上去只是微温。

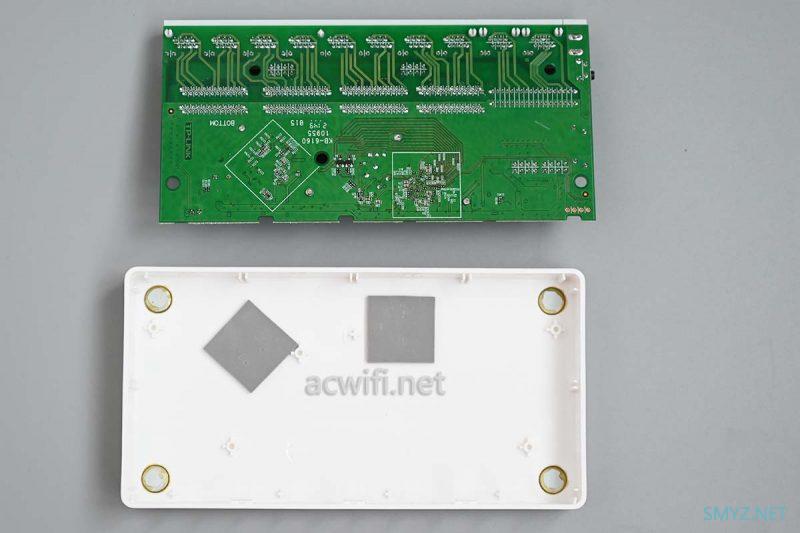

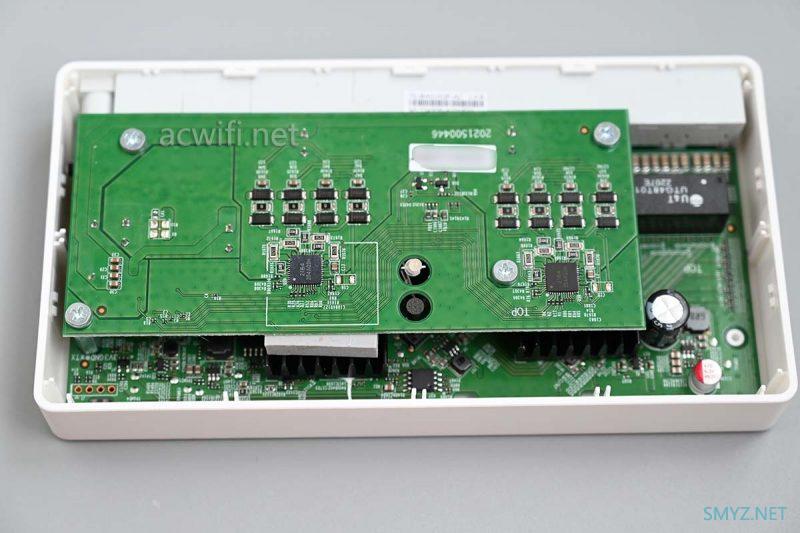

由两片板子组成：

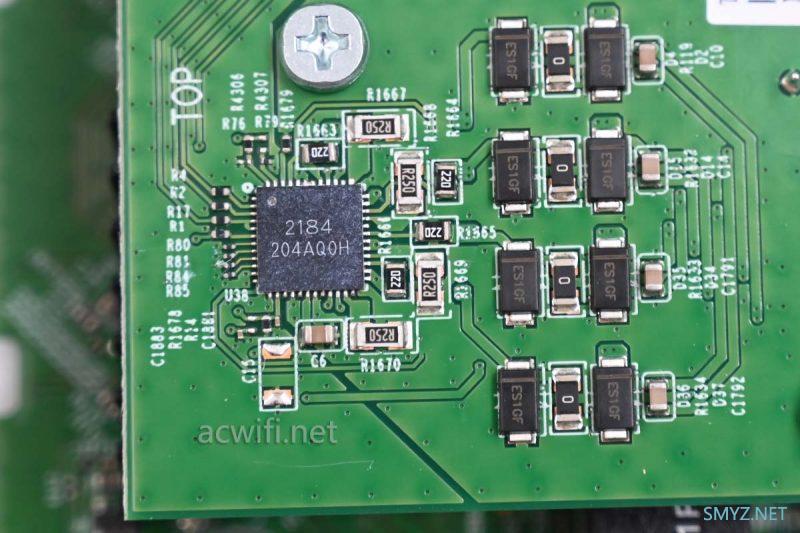

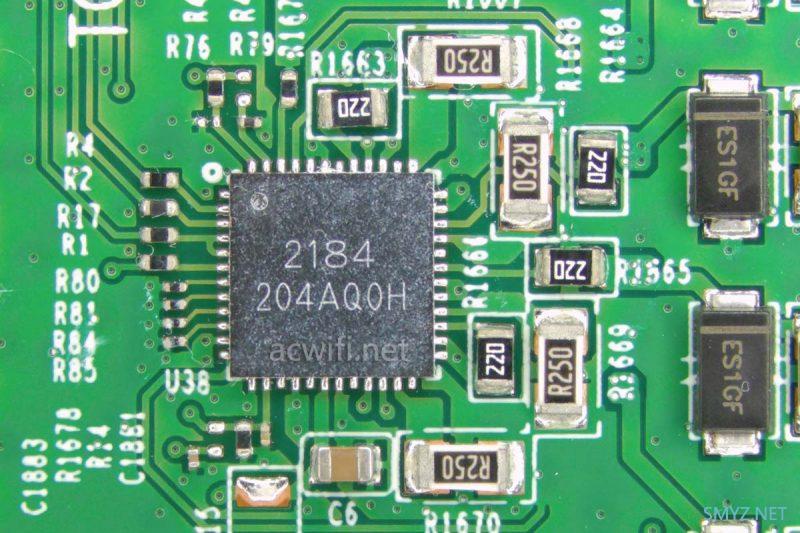

这片板子上有两组这样的电路，两颗这样的芯片，上面丝印着”2184 “，型号是XS2184，是一颗四通道以太网供电控制器，即PoE供电芯片，支持802.3at/af，单口最大功率30W 。这台R4010GP一共有8个PoE供电口，所以要两颗XS2184。

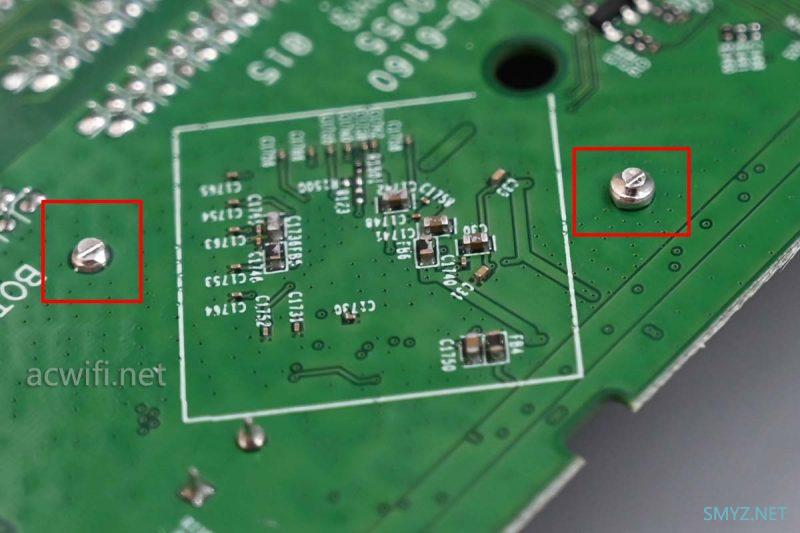

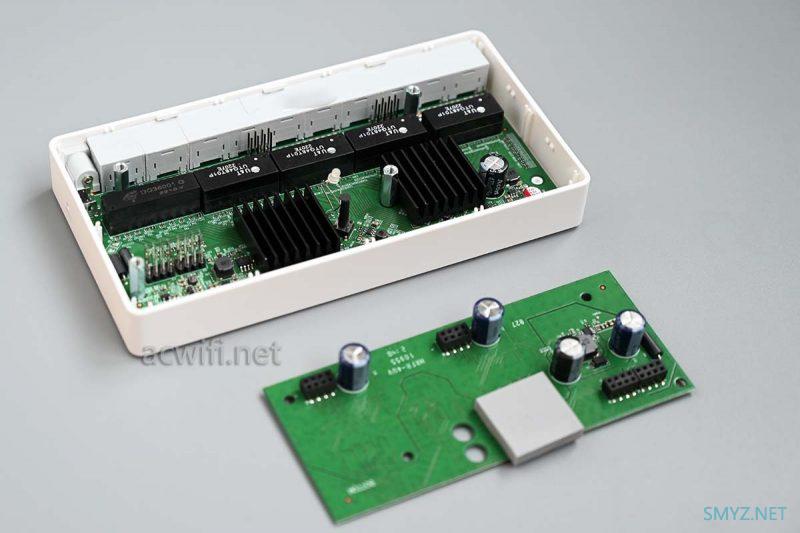

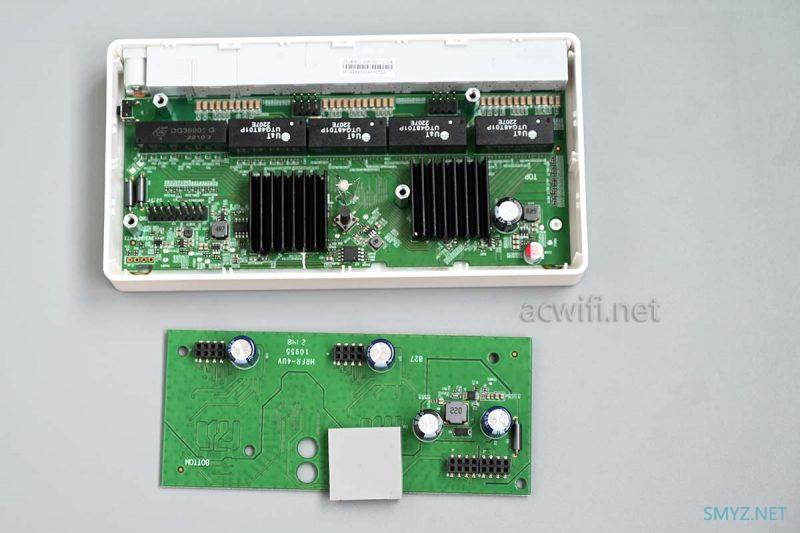

两片板子之间用了三组插针连接，用了四颗螺丝固定，分开：

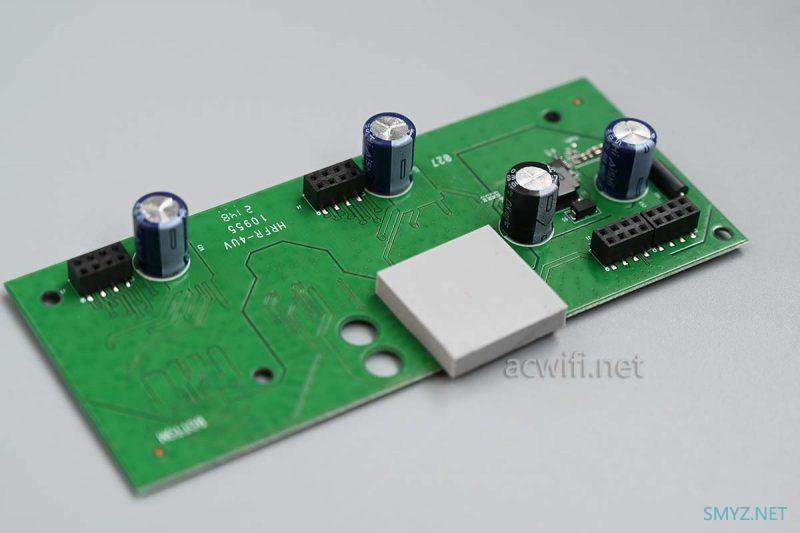

上层板子底下还有一片导热硅脂垫片，与顶盖的那一片位置是对应的。它向下覆盖在CPU散热器上面。
三颗100V 47μF，一颗16V 470μF：

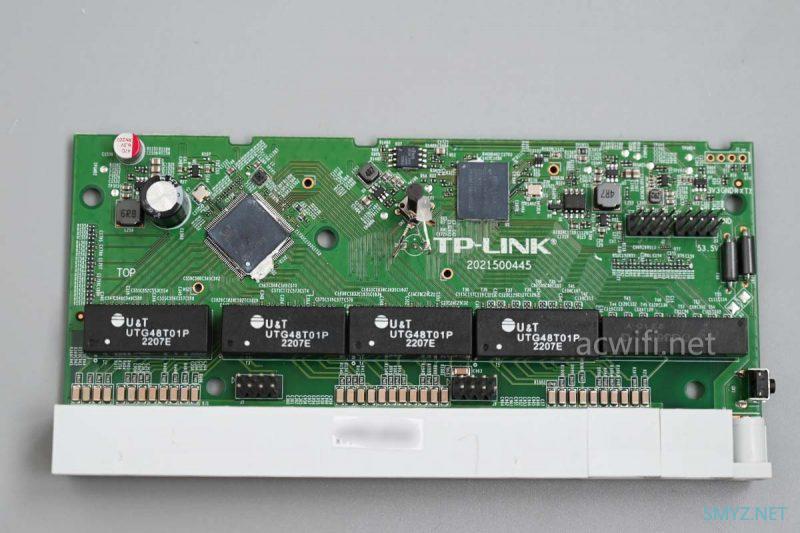

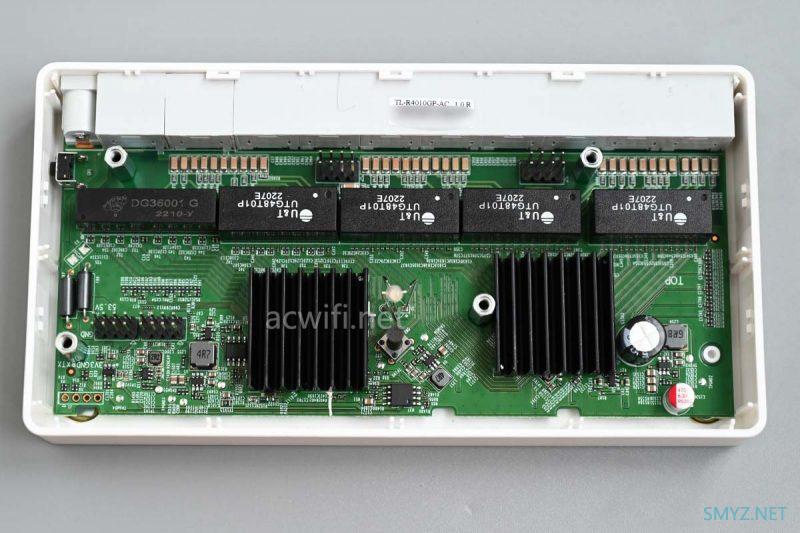

底部的主板上有2个散热器。有五个网络变压器，对应着10个网口。

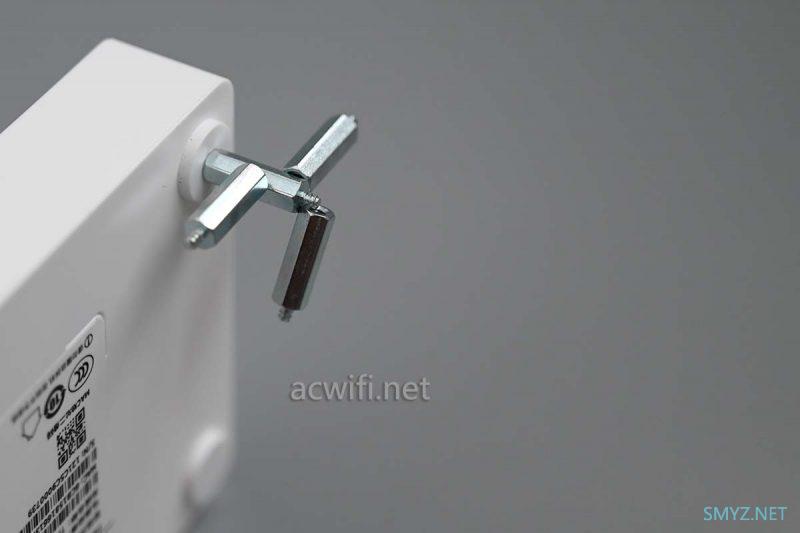

上面有4颗主板隔间隔螺线柱，铁质的，不是铜。下图向你证明两件事，一是，它的确是铁； 二是它的脚垫的确是磁铁有吸力。
把铁柱拧出来之后，拿出底部的主板，需要用点力，因为底部还有导热硅脂垫片，粘度有点高呀。
整相机身，底部是最热的，测一下底部最高有51度，塑料外壳的散热效果肯定没有铁壳的好。
如果怕热，可以在底部用硅脂垫片粘上一块不大的散热器，10x10cm的就够了。放在这2片硅脂的正下方。散热器淘宝链接
https://item.taobao.com/item.htm?id=646907782024
它四个脚有碰铁，也可以直接吸在弱电箱的背板上，最好也用一大片2mm厚的硅脂垫片，这样吸得更牵也更有利于导热。

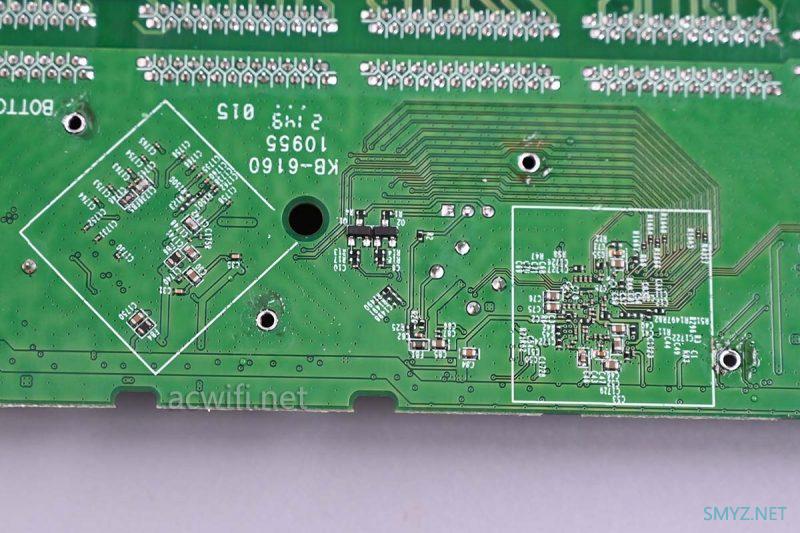

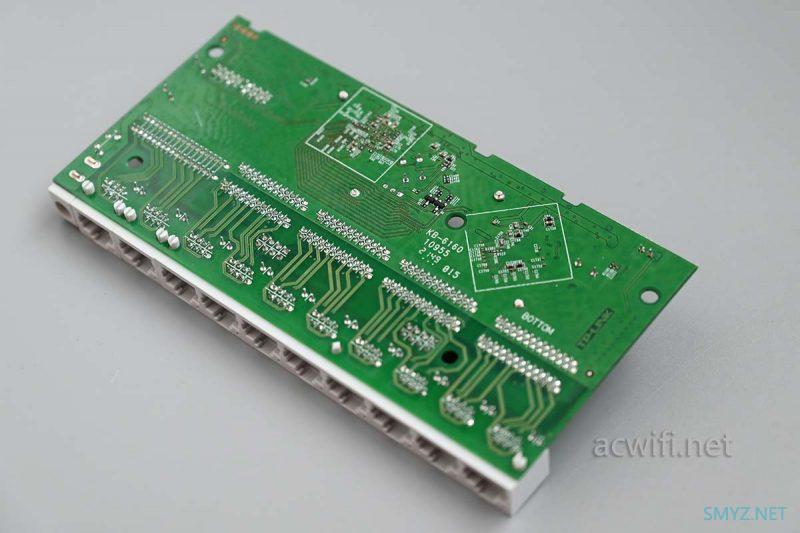

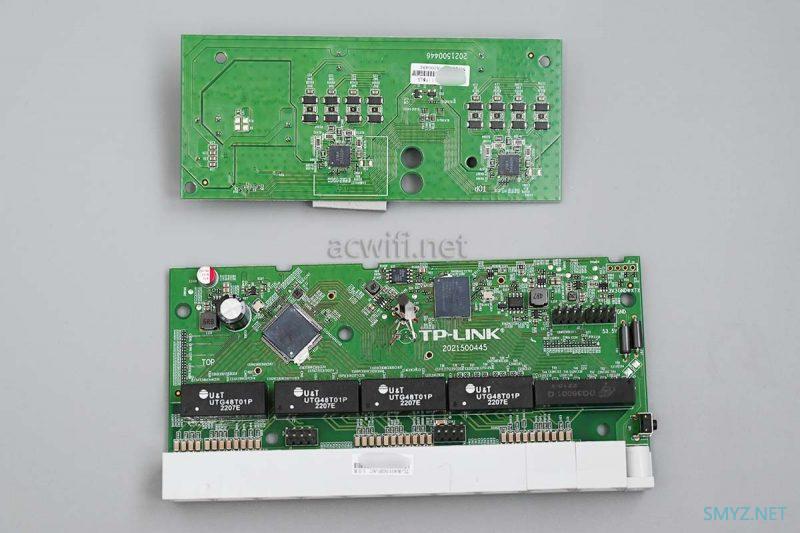

背面没芯片：
正面上的2个散热器，两个脚焊了锡。
这些都不是事，经常吸锡，练得一手好吸功，吸锡器是浮云，手动吸锡才是永恒。以前要花2小时才拆下散热器，现在只需要1小时59分即可，进步神速，足足快了60000ms。

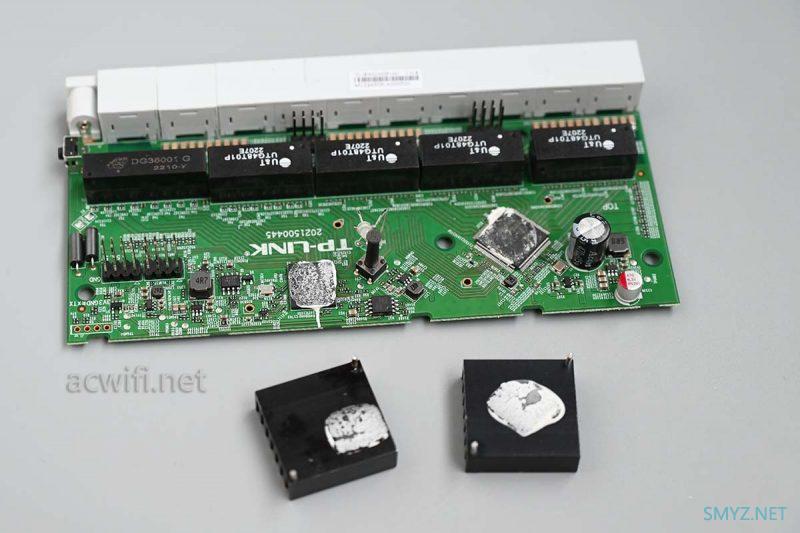

四个孔吸得干干净净的：
硅脂是带胶水的那种，所以也比较费力。

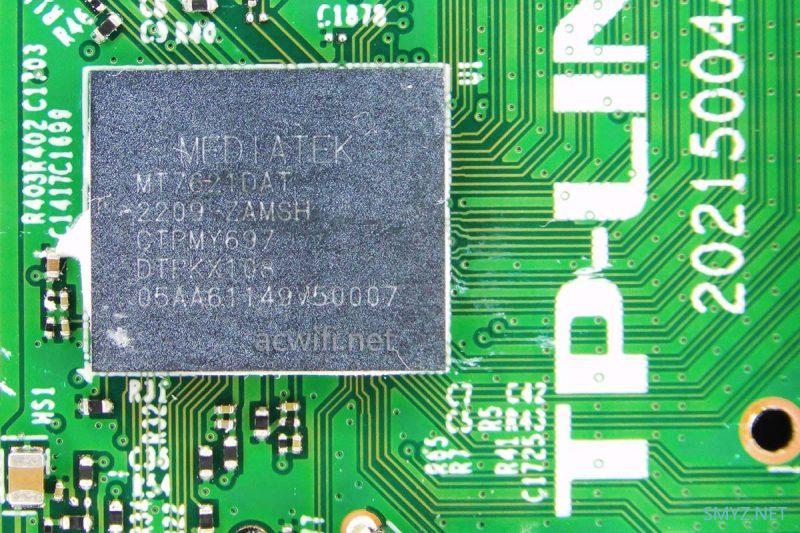

把芯片上的硅脂刮干净，先看CPU吧，型号是MT7621DA，双频880MHz，集成了128MB内存，集成五口千兆，其中有4个分别接到了WAN、9（WAN/LAN）、8、7号口。还剩一个口另作它用。一会再说！

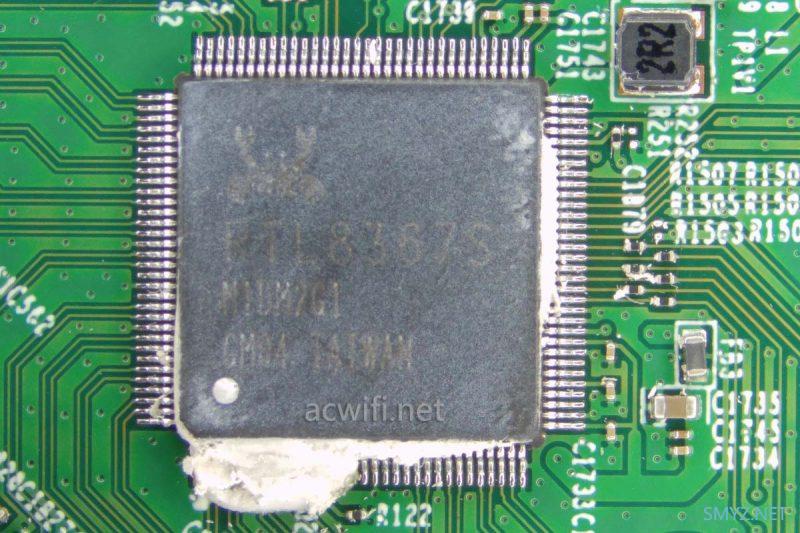

另一个散热器底下的芯片是7口千兆交换芯片，型号是RTL8367S：
RTL8367S有7个千兆口，其中六个分接在1、2、3、4、5、6号网口上，剩下一个与MT7621DA连接。所以，如果在1至6任意2个与7-9任意两个同时同向传输，就会有1G瓶颈。

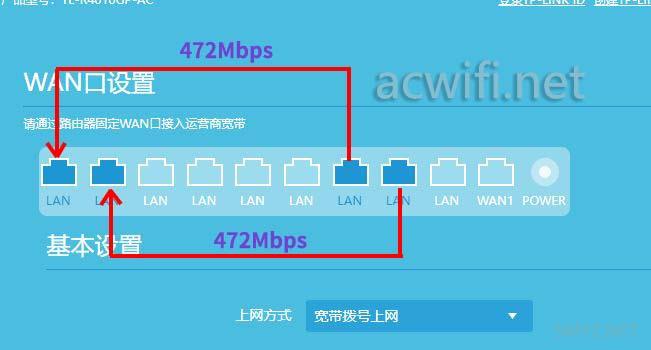

连接示意图如下：

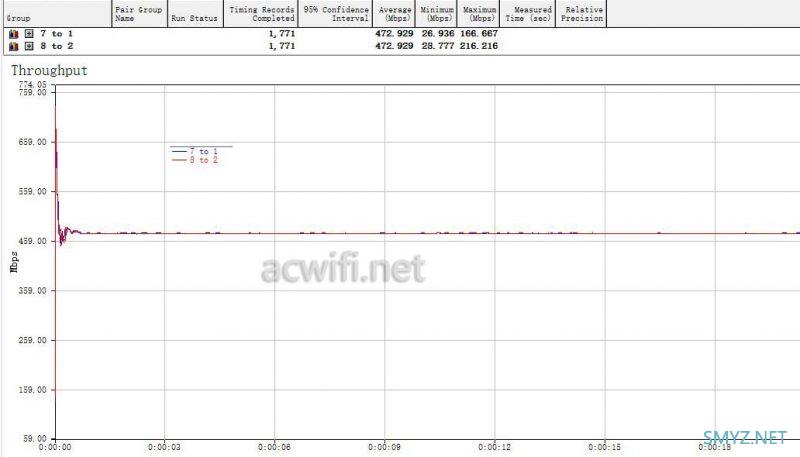

测速截图：

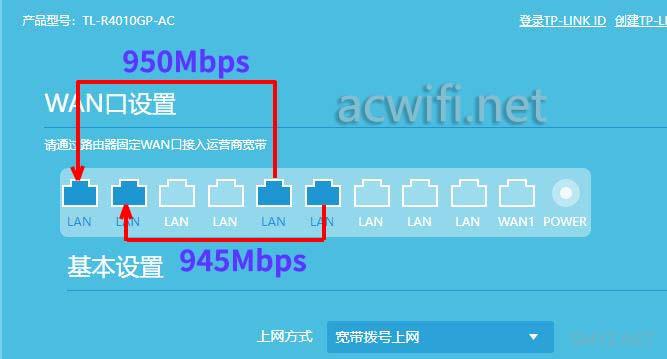

如果在1至6个口里面任意两个号对另外两个口同时同向传输是没有1G瓶颈的，连接示意图如下：

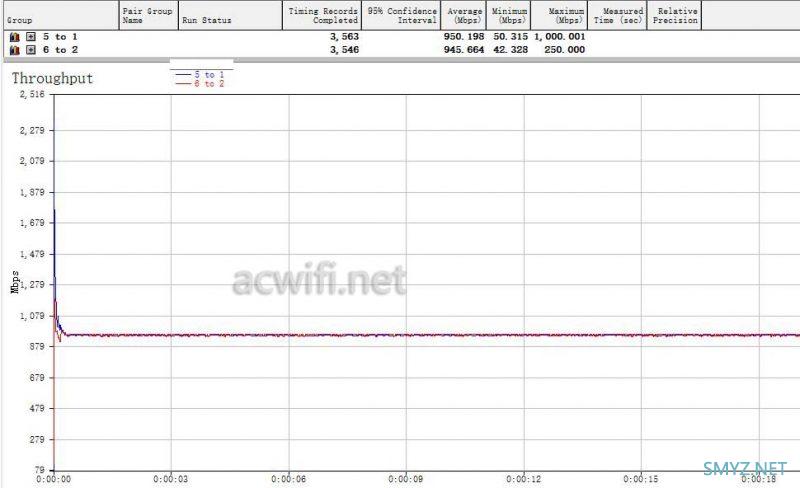

测速截图：
为啥能确定1至6与7至9只有1Gbps带宽？ 我每组测出来的。
如果你有内网高速传输需求，建议这些设备都接在1-6这六个LAN口上。没办法呀MT7621系列都没有HSGMII。

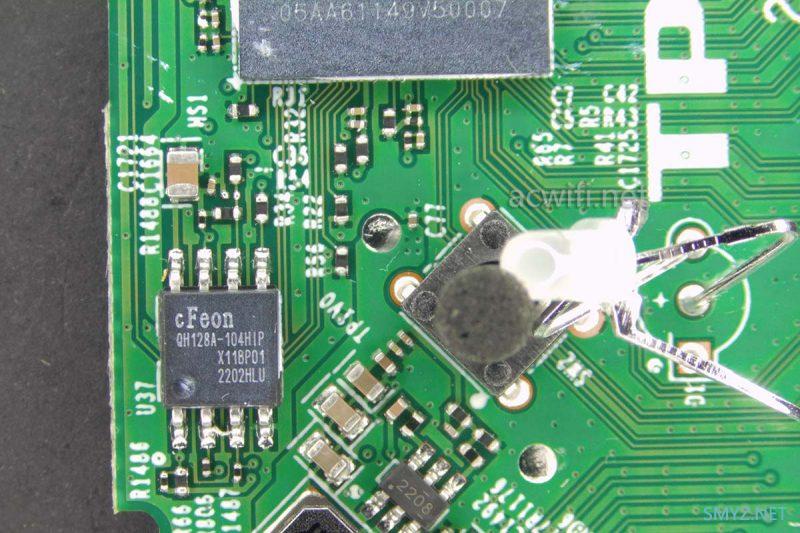

CPU旁边的闪存芯片，容量16MB。

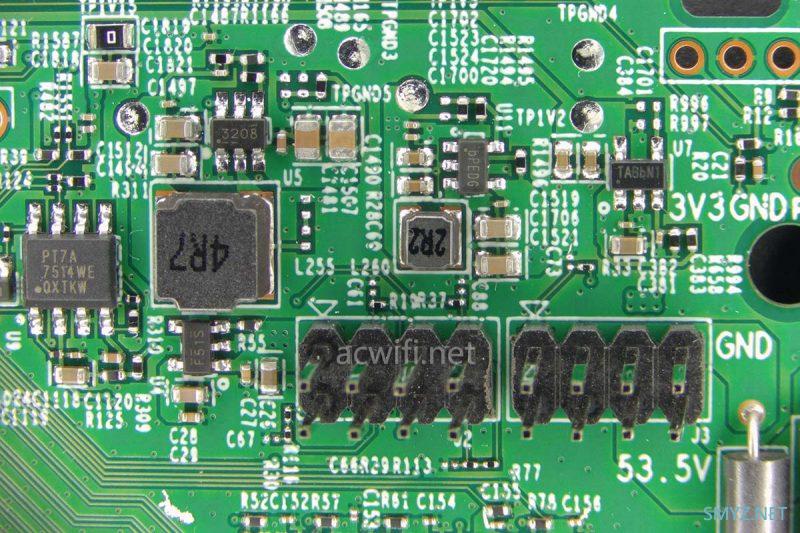

连接两片板子的排针旁边的电路：
其它没啥了。
R4010GP拆机完成。

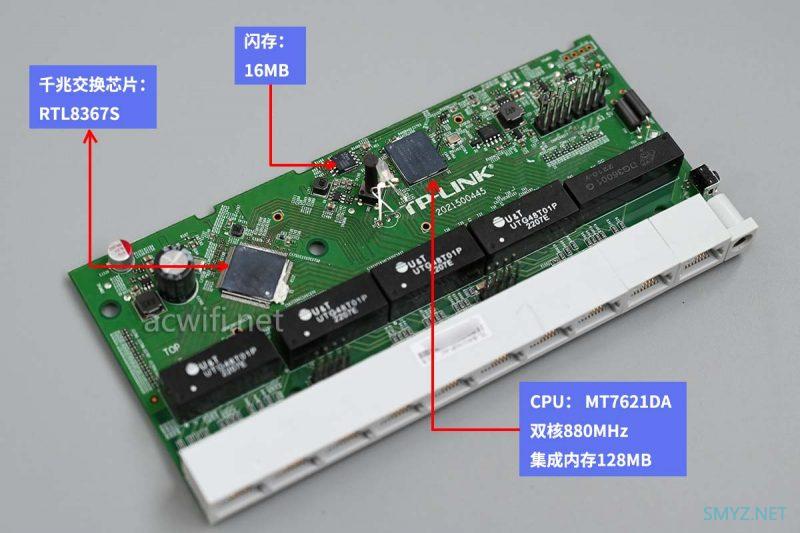

芯片汇总图：
最后在Ｄ点测速，，，，个鬼呀。。它没有无线。

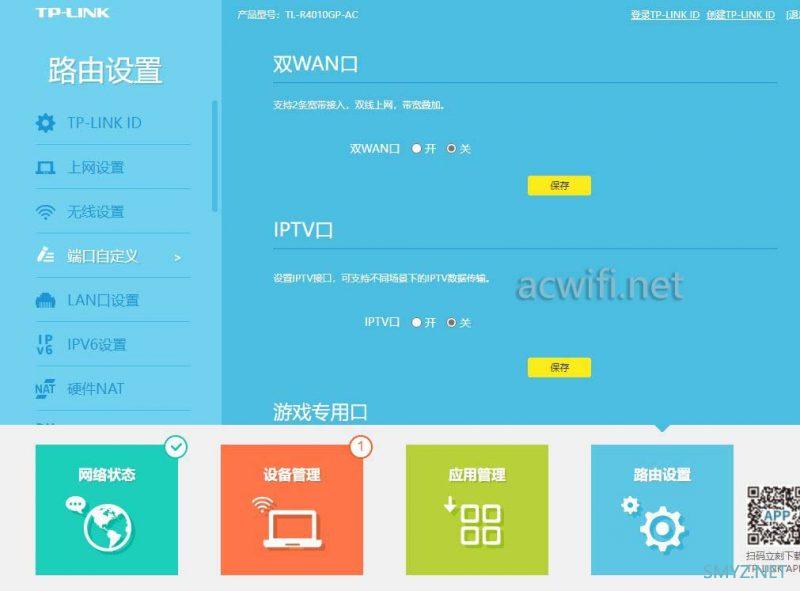

R4010GP的系统界面是，，，，，，家用普通路由器的界面，有端口自定义功能，但没有”行为管理“这个功能呀。

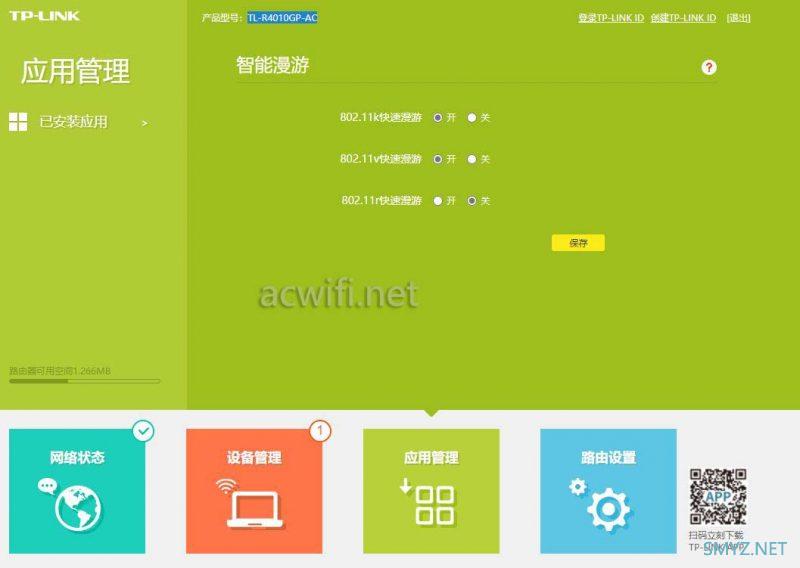

在应该管理里面有个”智能漫游“设置，可以对802.11k、802.11v、802.11r单独设置关：

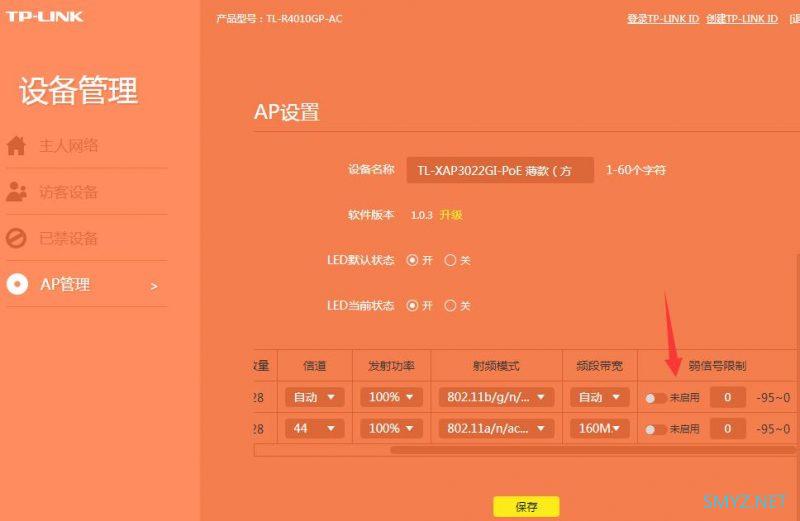

而弱信号剔除功能则放在了设备管理里面的AP管理里，属于第三层菜单了吧。在这里还可以对指定AP设置信道和频宽。

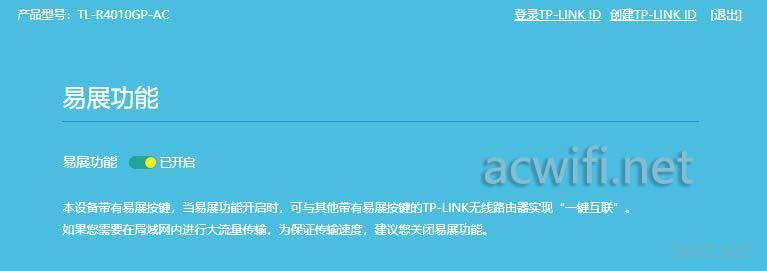

默认开启易展功能：（先要先接入一台无线AP）
有这段提示：
本设备带有易展按键，当易展功能开启时，可与其他带有易展按键的TP-LINK无线路由器实现“一键互联”。
如果您需要在局域网内进行大流量传输，为保证传输速度，建议您关闭易展功能。

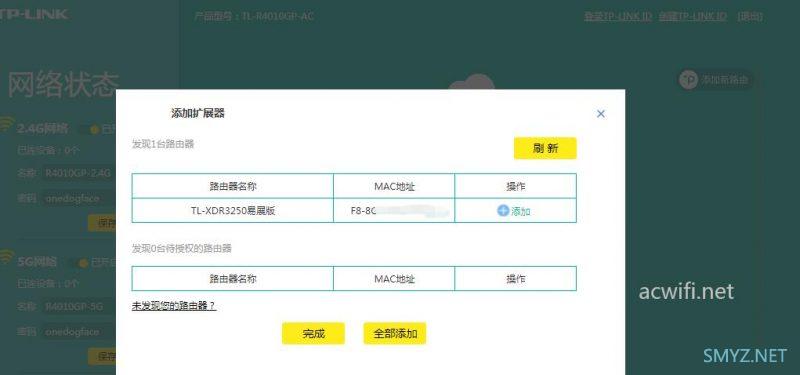

添加一台XDR3250试试，

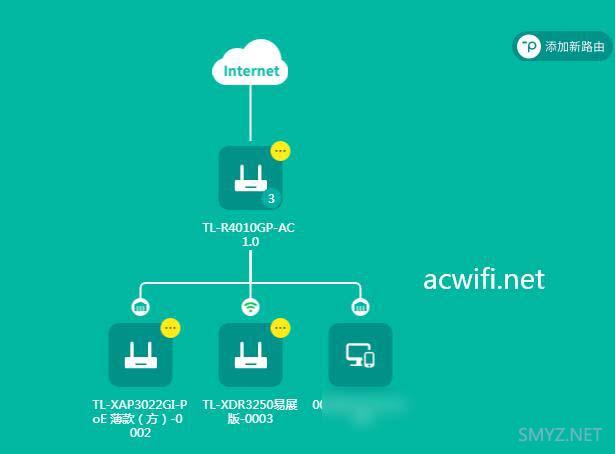

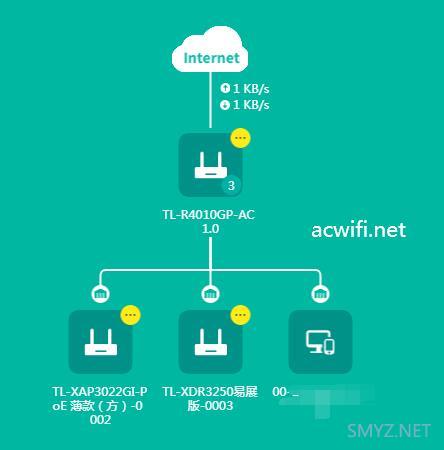

添加成功，看网络拓扑图里面有它了，无线组网：
看上图XDR3250连接方式的图标是”无线“。
如果把R4010GP上的网口插到XDR3250的网口上，就会”失联“，会断开组网，也用不了。跟我之前用其它一体机测试的现象一样，非要有线组易展路由，怎么办呢？有办法 的，你把XDR3250的网口接到与其组网的AP的输出网口上就可以了，是的，总之你不能插在一体机上有线组易展路由。
上图XDR3250连接方式图标是”网口“。

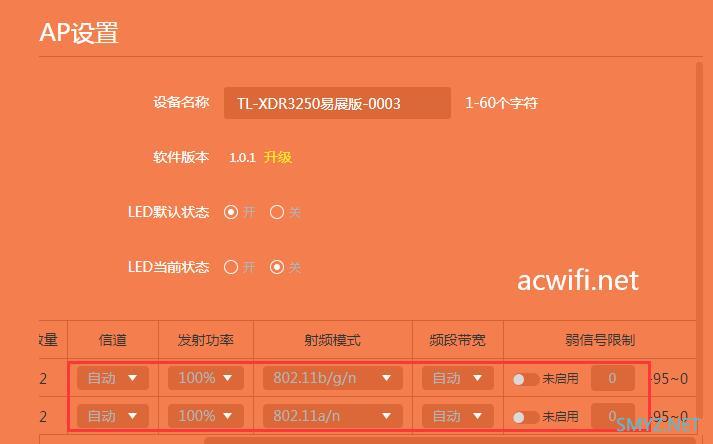

别以为组上了易展路由器后，它就有了AP的弱信号剔除设置，没有的事，看XDR3250在AP管里里面的选项设置，都是灰色的不能设置：
即使开启了802.11r，XDR3250这些易展路由器也不能受惠，因为它本身固件里面就没有这些功能，所以组网后也不会有这些功能。

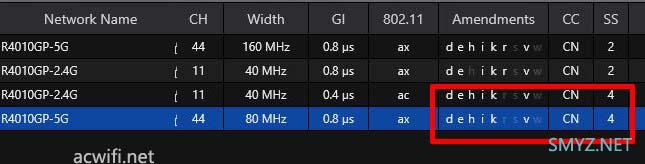

如上图，前面2个是XAP3022GI，支持802.11r ，而红框里的XDR3250是没有802.11r的。

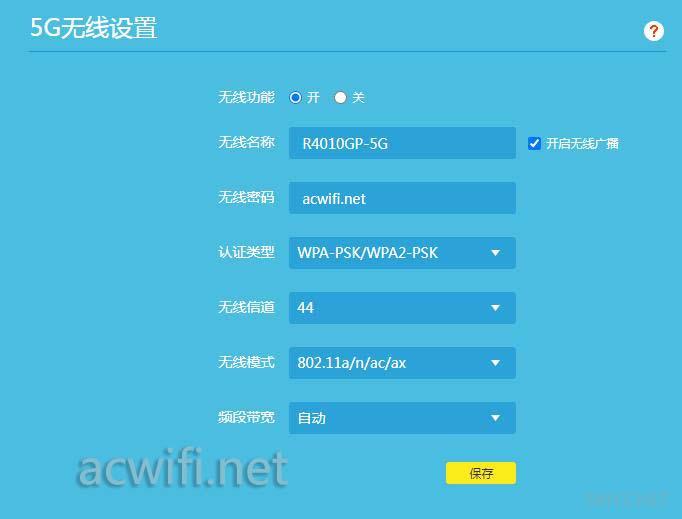

无线设置跟普通无线路由器一样，所以呢，不能对单台AP进行不同的无线名称设置。
总结一下：
支持双WAN，有IPTV，不建议有两条千兆宽带的使用；
建议内网高束传输设备都接在1至6这六个网口内；
没有行为管理控制功能；
有AP管理功能，可以设置弱信号剔除和开启802.11r，但是不能对单独无线AP进行无线名称设置，也就是没有AP分组分类的功能。
外观好看，但发热还算是高的，建议做好散热处理。
8口千兆交换机+AP管理+易展组网+MT7621AD，440多元（闲鱼），还行吧。看需求吧。
少了行为管理，感觉少了点一体机的灵魂！换个角度就是设置简单容易上手！
补充：可以关掉DHCP服务，不影响已接入的AP管理，新的AP接入后也可以自动识别。所以可以从一体机的LAN口接到你的主路由的LAN口，当个POE交换机+AP管理器来使用。
如果非要用易展路由与无线AP一起组网使用，我不建议用易展组网，直接路由器设置AP模式接入，一切正常。反正802.11r和弱信号剔除不会有！这样更自由自在，还能自主设置无线名称。
