TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

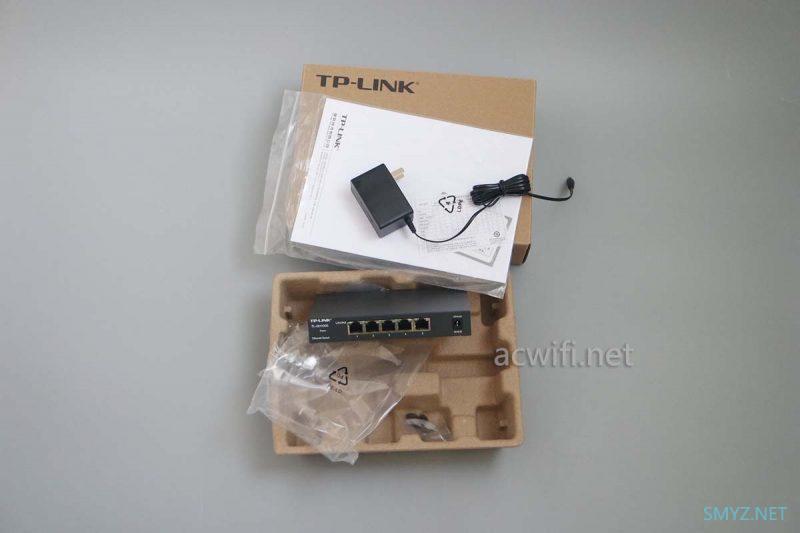

TP的这款TL-SH1005是目前能买到的最便宜的2.5G电口交换机了,体积也很小,外置电源。

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

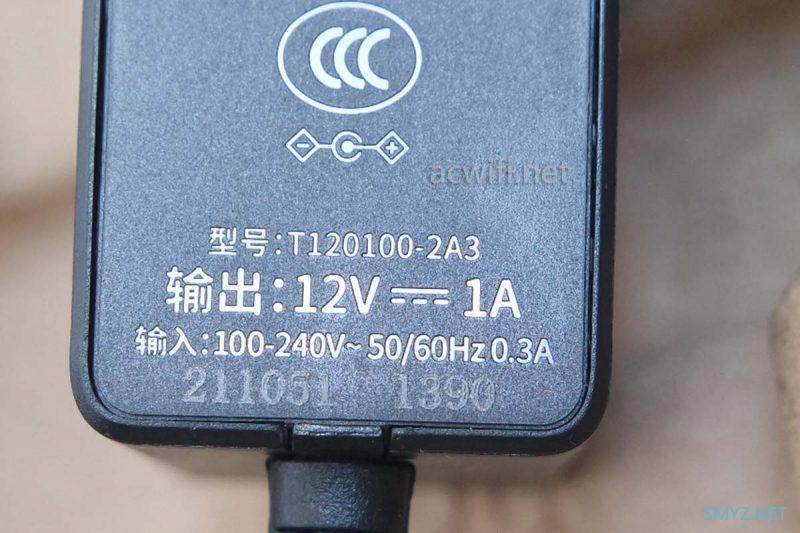

电源输出规格:12V/1A,电源个头不小。DC插头接上电子负载,调整输出电流,直到1.17A最高,超过了就会切断输出。在1.17A电流输出时电压值是11.8V,得出最高输出功率13.8W。

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

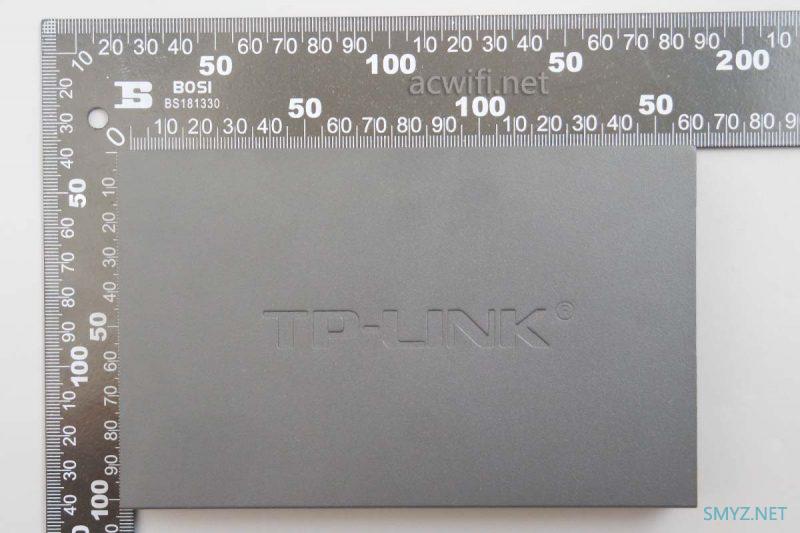

交换机尺寸: 16x10cm,

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

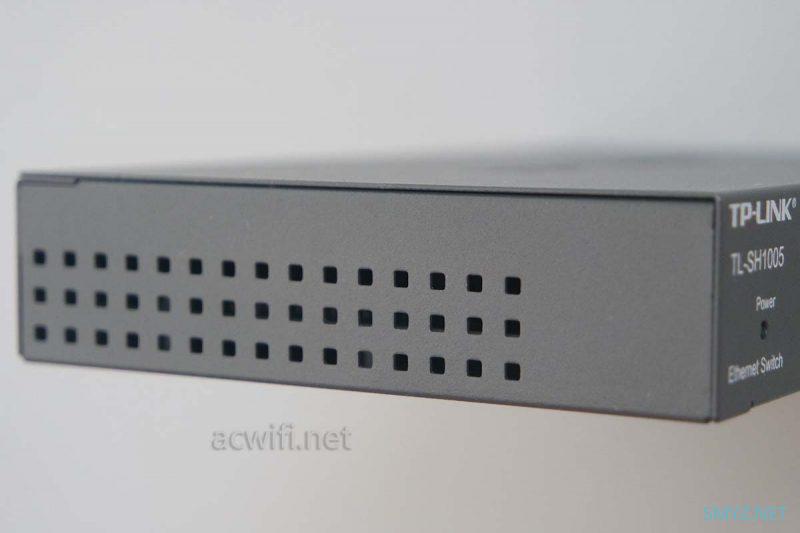

金属外壳,两侧有散热孔,

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

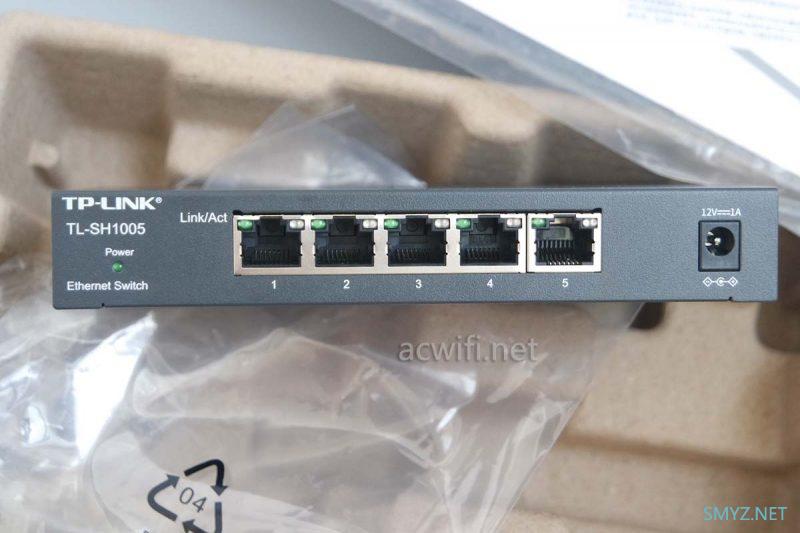

面板接口:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

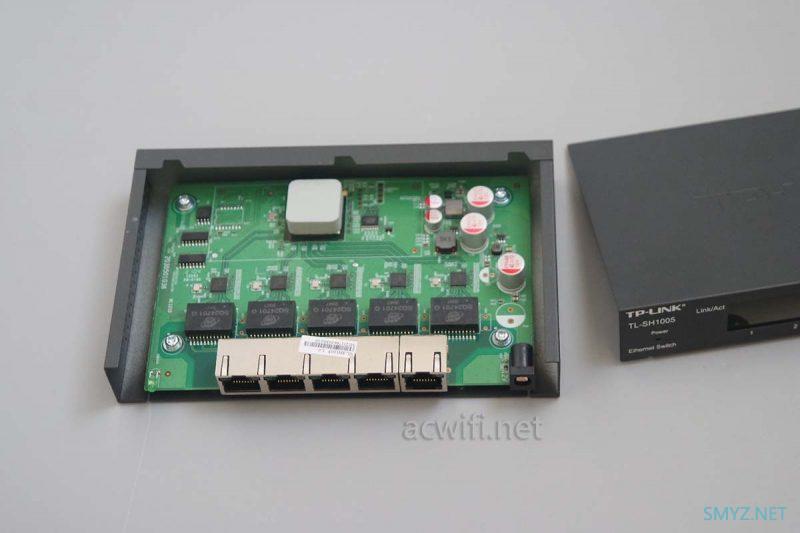

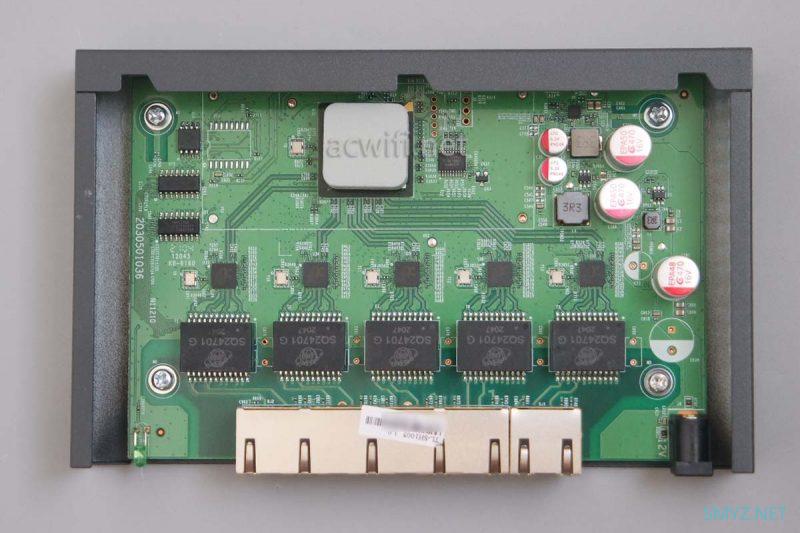

拆开外壳:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

五个网口对应五颗小螃蟹芯片:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

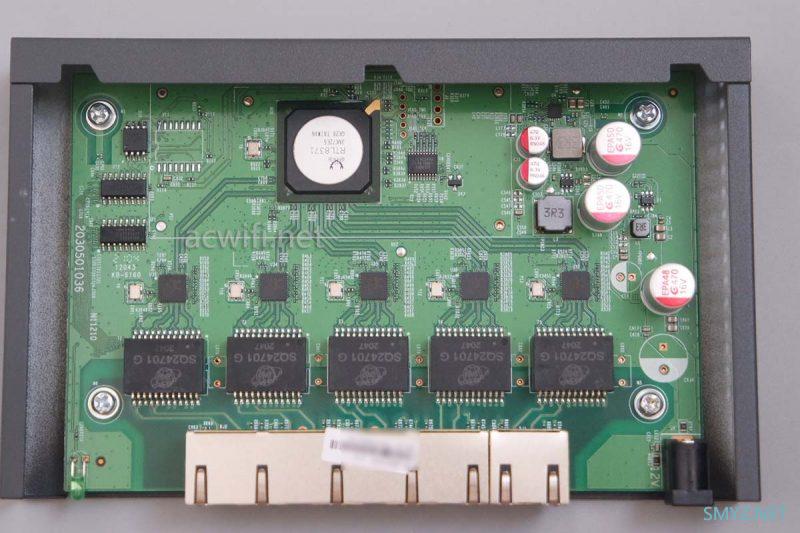

把散热片拧下来,是的,左拧拧右拧拧才能取下来,这时你会发现有更大的一只螃蟹:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

都有新鲜的感觉,因为之前没见过,”未见过大蛇柯尿“。

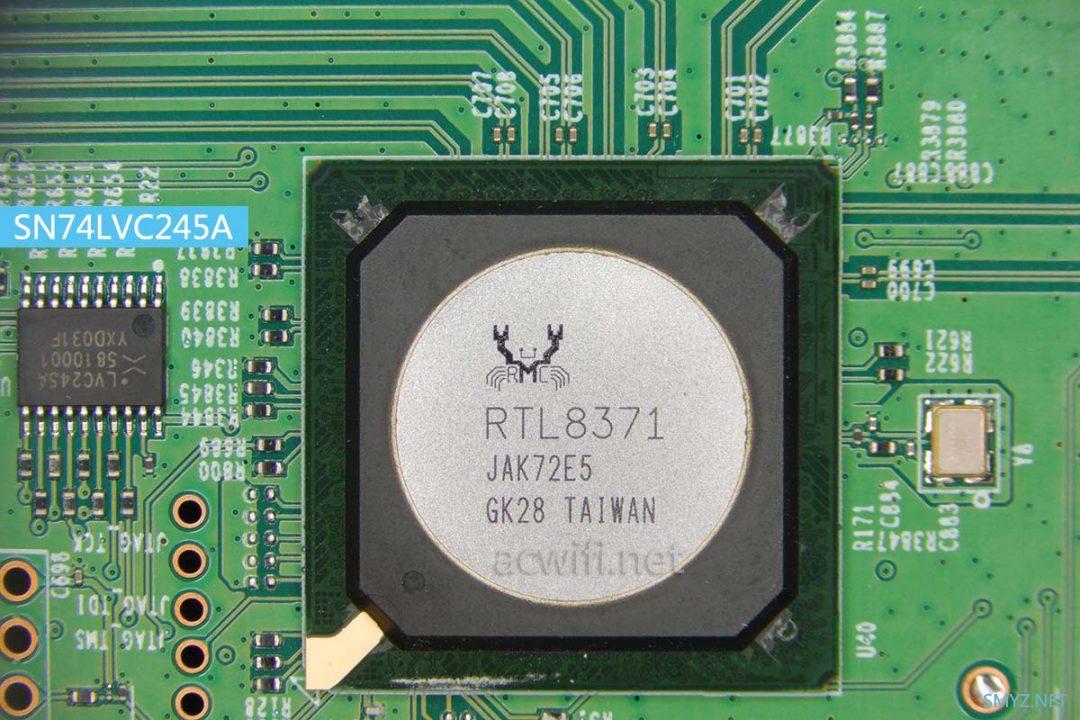

TL-SH1005交换机的主控芯片是RTL8371,资料不详。

它的旁边有一颗SN74LKVC245A芯片,双向电平转换芯片?

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

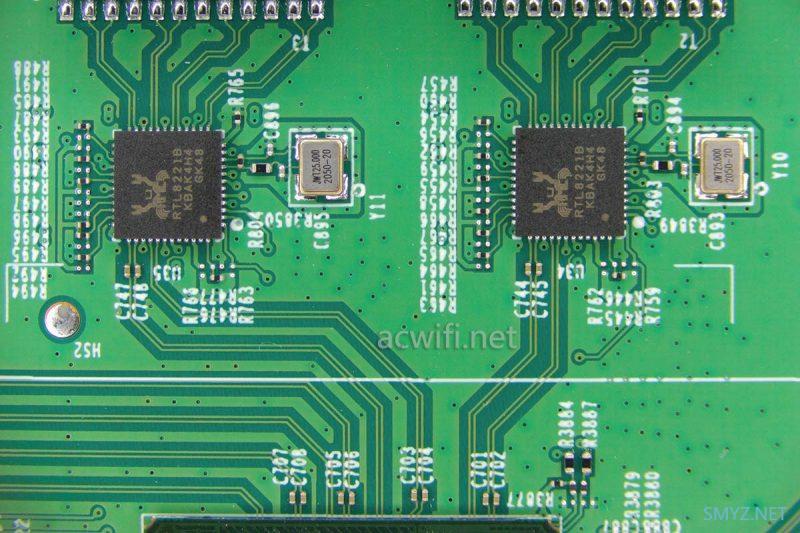

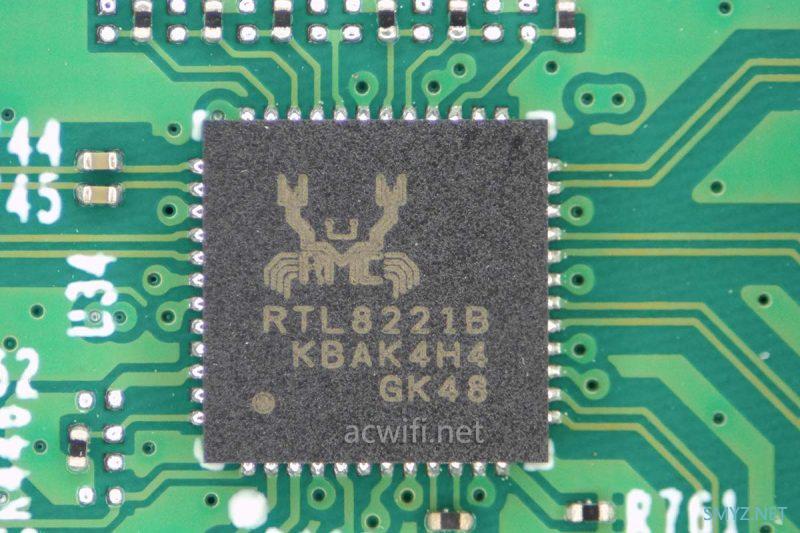

小的螃蟹芯片是:RTL8221B。

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

Realtek有三款2.5G芯片,支持的接口同,因此可以应用不同的形态产品上。分别是:

支持USB的RTL8156B,例如USB3.0转2.5G网卡;

支持PCIe总线的RTL8125B,例如PCIE的2.5G网卡,

这两款产品我都有,价格都是90多元。

这颗RTL8221B支持HSGMII,速率2.5Gbps。

The Realtek RTL8221B(I)-CG is a highly integrated Ethernet PHY transceiver that is compatible with 10BASE-Te,100BASE-TX,1000BASE-T,and 2.5GBASE-T,and is fully compatible with both the IEEE 802.3 standard and the NBASE-T™ Alliance PHY. It provides all the necessary physical layer functions to transmit and receive Ethernet packets over CAT.5e UTP cable.

那么MAC在RTL8371里面喽?

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

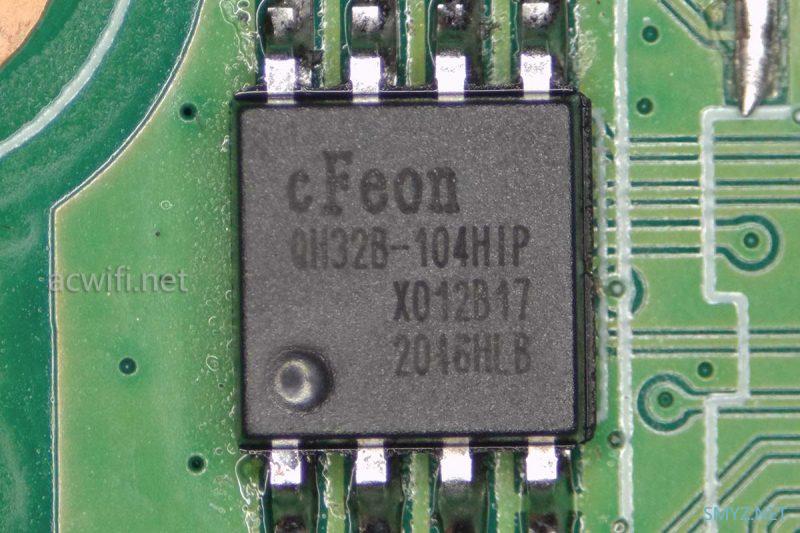

有一颗冷艳芯片,型号是EN25QH32B-104HIP,容量4MB。

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

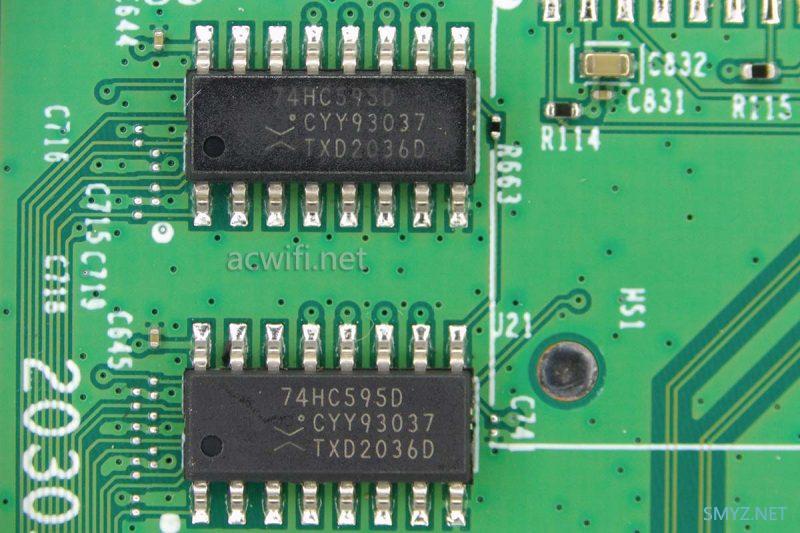

闪存附近有两颗74HC595D。8位串行输入/输出或者并行输出移位寄存器,具有高阻关断状态。三态。不懂

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

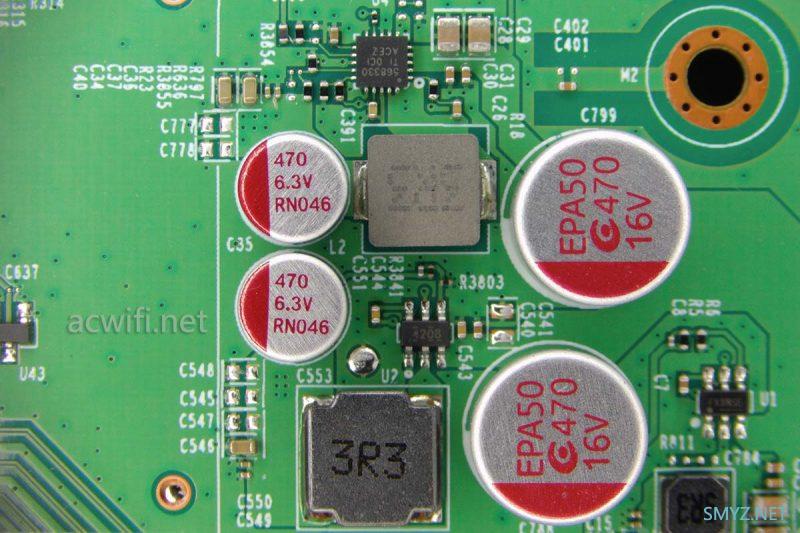

DC电源输入电路:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

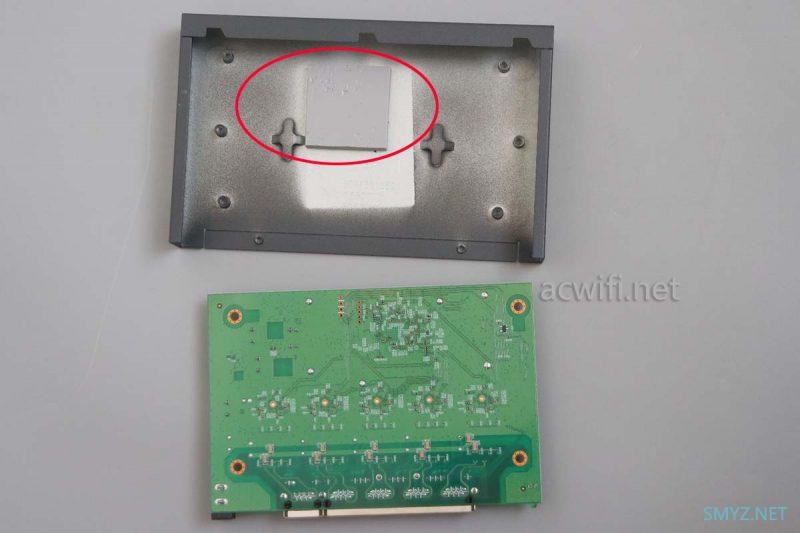

翻过来看主板背面,没啥芯片,但有一片较大的导热硅胶垫片,帮助主控芯片的热量向外壳传导:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

至此,这台SH1005交换机拆完了。很单单的一颗RTL8371+五颗RTL8211B。

简单列一下这台交换机的功耗情况:

接通电源,不插网线,功率3.9W

插4个2.5G口时功率9.7W,当测速时,功率不会有波动,不像无线那样,空闲时低功率,满速时功率飞起。

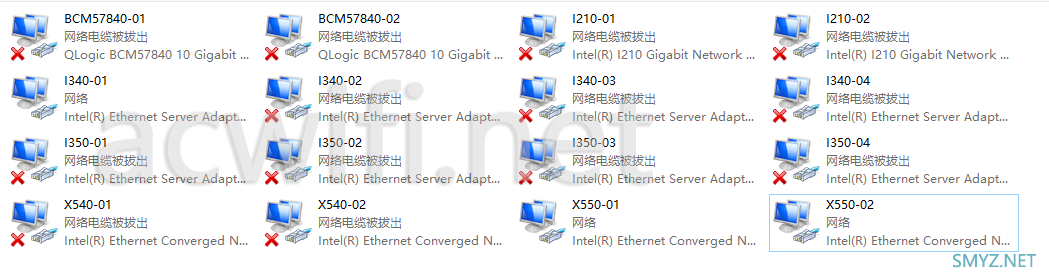

下面进行简单的测速,用几台电脑就可以完全,电脑多,网卡也多,就是钱不多:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

一台RTL8125B,一台AQC107,一台X550-T1。

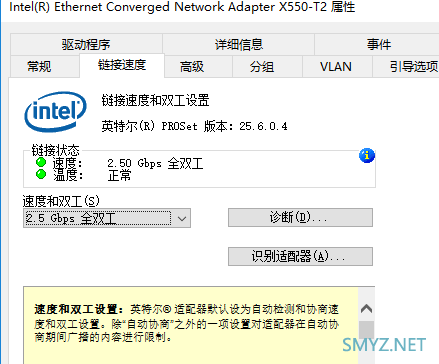

我发现两台电脑上的X550网卡都需要自定义2.5G速率才能连接上交换机,否则自动协商失败。AQC107和螃蟹的2.5G网卡就没这个问题。

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

有5个口,但我只能测4个口同时传输数据,不知道第五个网口怎么掺进来传输。

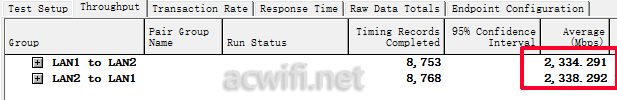

两个2.5G口双向传输时的结果如下:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

每个口都有2.33Gbps。

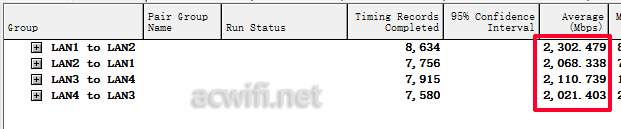

四个2.5G口双向传输时的结果如下:

TP-LINK TL-SH1005五口2.5G交换机拆机与简单测试

这里有些不均,但我没记录哪个网口是接的哪一款网卡。原谅我吧!

淘宝可以随便找到卖399元的,五个2.5G网卡也要400多元了,399元性价比挺高的。天猫链接

没啥好总结了,399元还想怎样。以后想要2.5G组网的,这台可以考虑,或另一款八口的,贵200元。
