acwifi I7软路由拆机

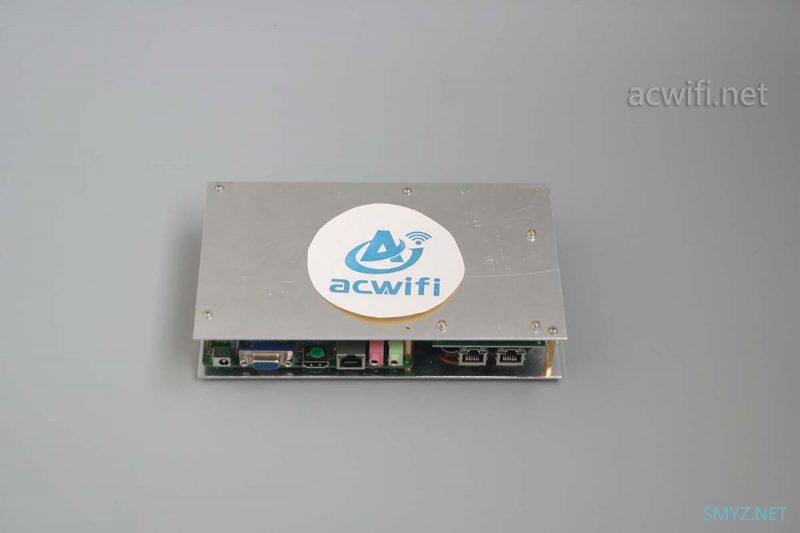

哈哈,看着标题和下面这张图自己都想笑。我直接打印出来放上去的acwifi logo。

acwifi I7软路由拆机

接口布局:

acwifi I7软路由拆机

要兼顾散热和外接网卡,还要做到较薄的机身,所以横向发展了,把散热器做到一侧去。

网卡是富士通的I350-AM2,也就是350-T2。这卡在闲鱼90元包邮,有些85元,性价比挺高的,而且板子短小精干,还不需要外接供电。散热器与网卡可谓是完美匹配。

acwifi I7软路由拆机

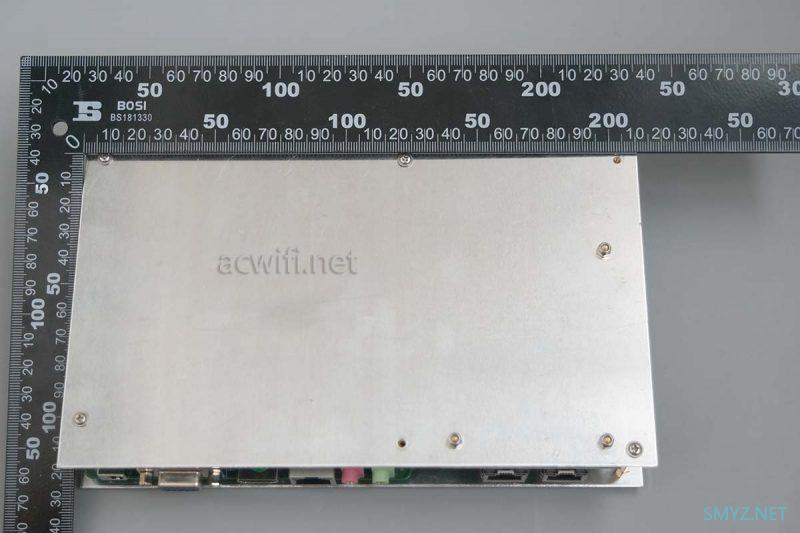

机身尺寸:210mmx126mm,铝板厚度2mm,我买了4张,价格28元包邮。因为还有第二张同尺寸主板,所以买了4张铝板。发现210mm这个尺寸也很到位,因为A4纸的宽度也是210mm,哈哈。多狗鱼。。。。

acwifi I7软路由拆机

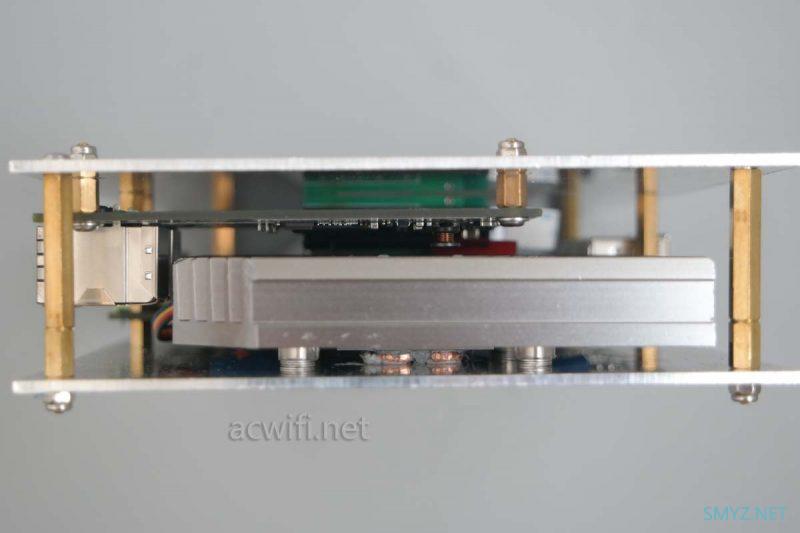

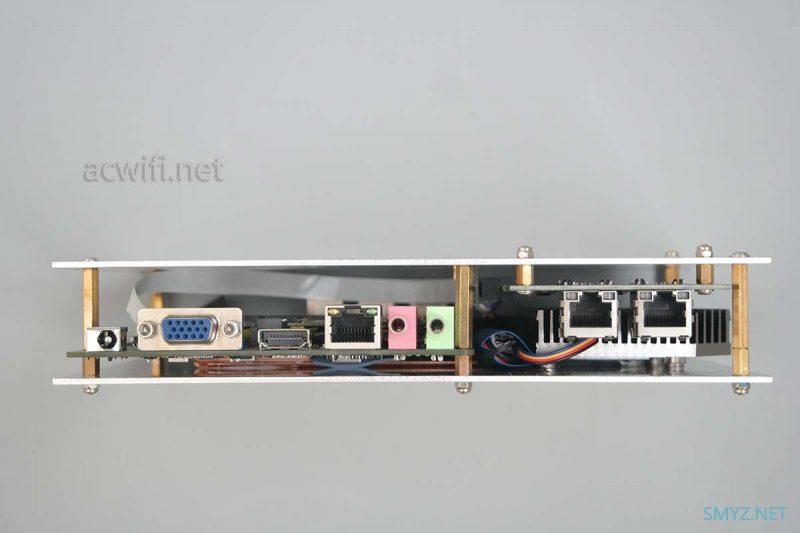

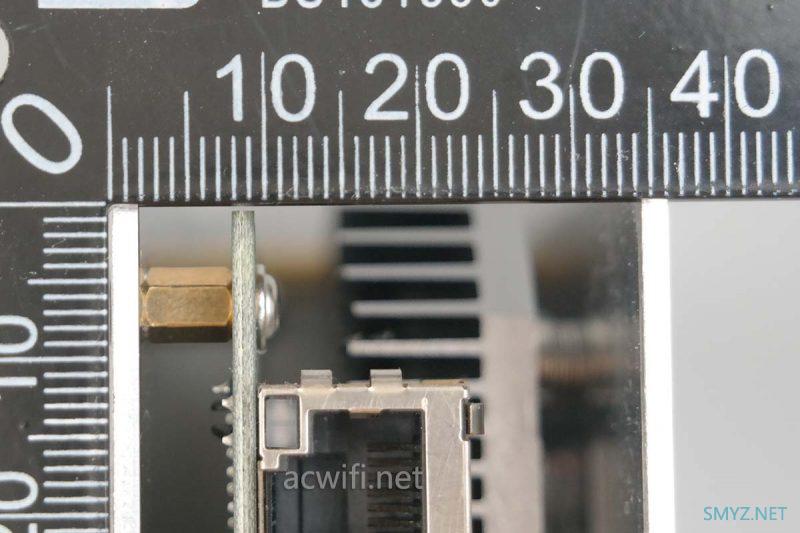

里面的空间由铜柱规格就可以算出来了,8+25mm=33mm,加上铝版的厚度,不算螺丝头就是37mm。不到4CM,还可以吧。

acwifi I7软路由拆机

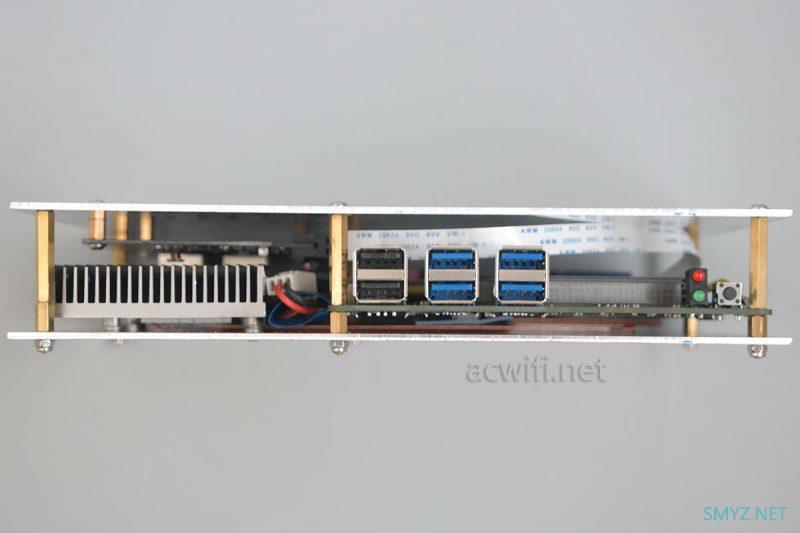

背面的接口:

acwifi I7软路由拆机

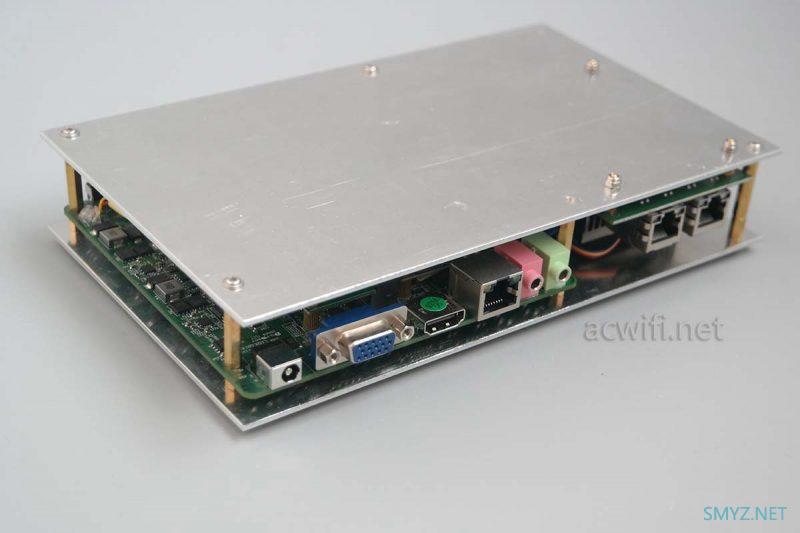

四面都没有做挡板,没能力做。也不需要吧,有再要时再在两边加上亚克力板就行了,33mm宽x126mm长,挡一挡侧面就够,3mm厚的这个尺寸10张20元,万能的淘宝。

这个角度看上增,多帅呀,多有金属质感。


acwifi I7软路由拆机

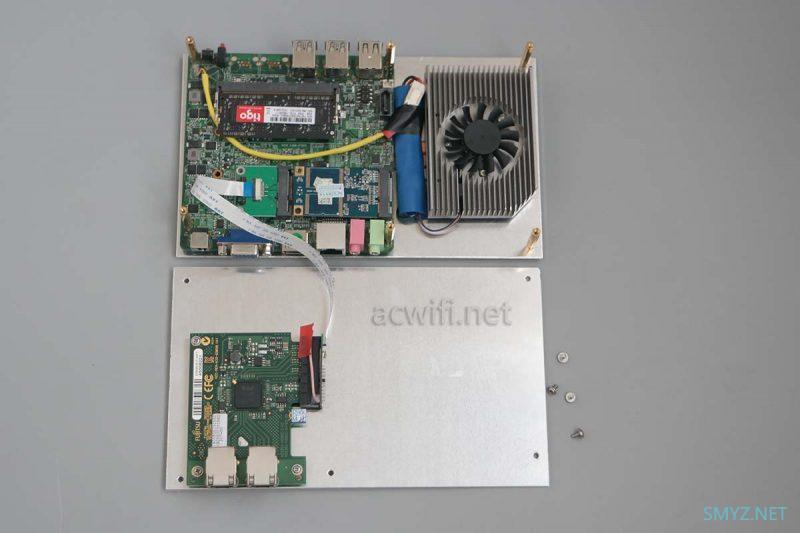

拆开给你们看看:

acwifi I7软路由拆机

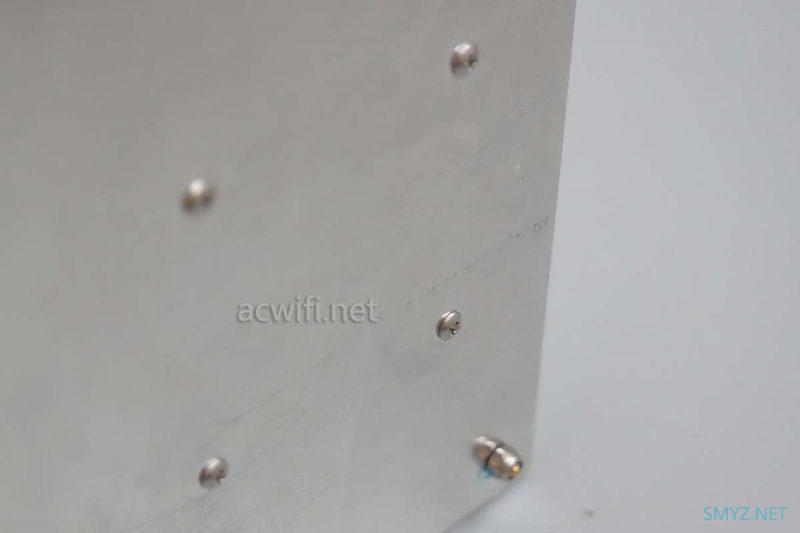

为啥只有4颗螺丝呀?因为我懒!

acwifi I7软路由拆机

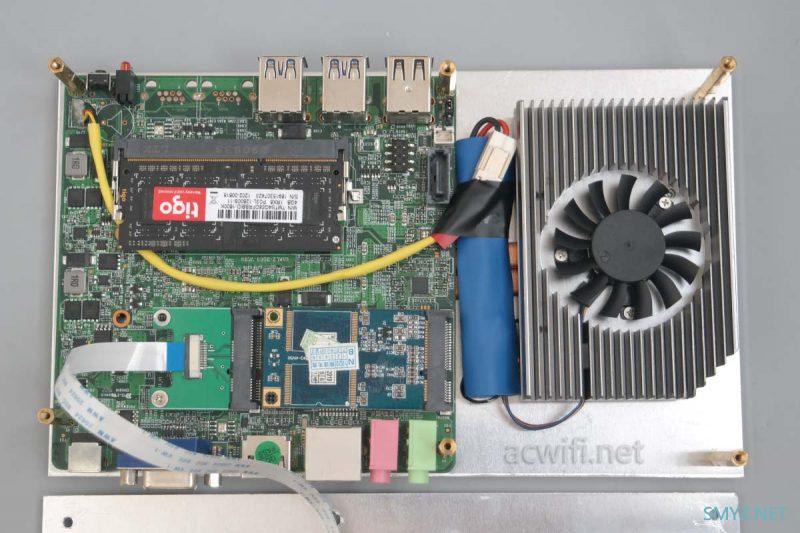

上图中间蓝色包着的是风扇温控电路板,主板是三线的风扇电源,但没有焊接插座,我吸锡又不会,焊不上座子,直接焊线飞过去了。

这个温控小板子,可以自定义启动风扇的温度,风扇启动时的转速,还有温度区间设定,在这区间内温度越高转速越高,达到多少度时就全速,也能设置降到多少度时就停止风扇。真是神器,才10多元。淘宝链接

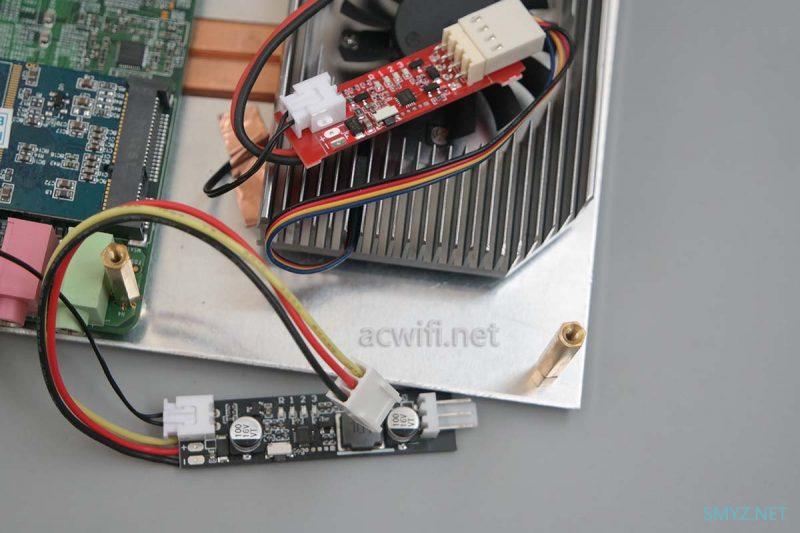

我买了两款,在用的是红色小板子,红色的只能控制12V的4线风扇,黑色的可以控制5V-12V的三线风扇,实测4线风扇也能温控。把探头放在散热器下方,我设定了40度才启动风扇,因为想做到更多的被动散热。

acwifi I7软路由拆机

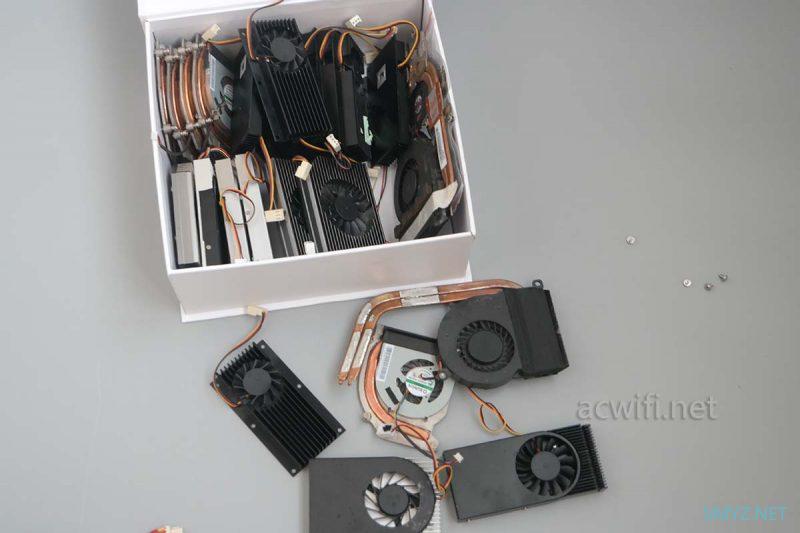

使用这个风扇也是考虑了能尽量的大,风扇能尽量的声音小。挑选风扇的过程也是温长和烧钱,其实也是多狗鱼。量好尺寸来买拆机风扇就行了。

风扇也没买来多少个,不到30个,不多。有些5元有些10元有些30元。在用的是10元的拆机风扇。

acwifi I7软路由拆机

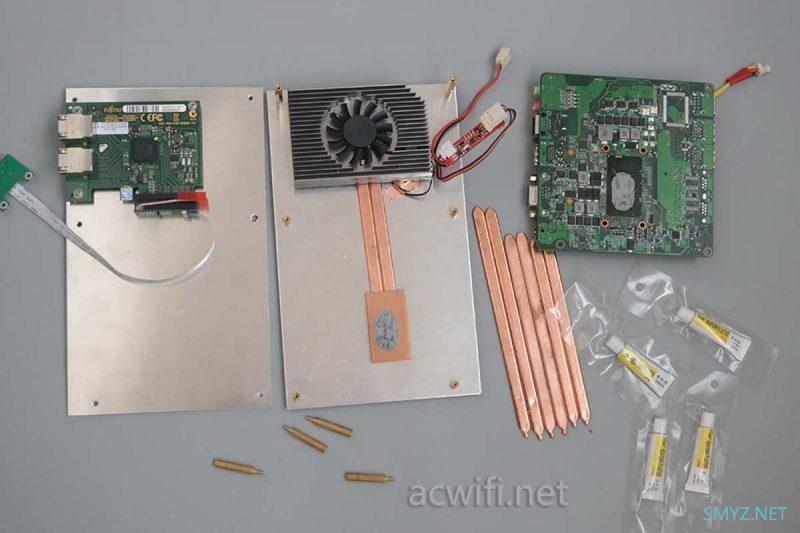

取出主板:

acwifi I7软路由拆机

主板的CPU是I7-6500U,主板尺寸我量了是121.6mm X 121.6mm,正正方方的小主板。

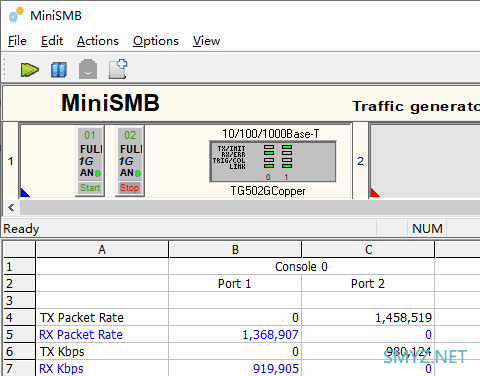

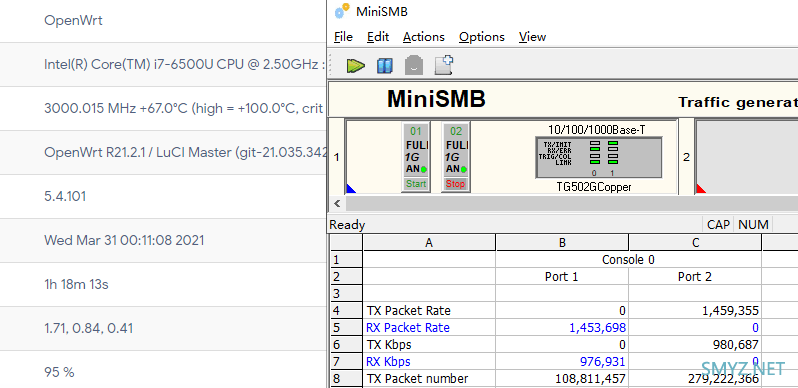

这个I7-6500U是我测过最高小包转发率的,配合I350-T2,64byte包转发率差不多1400kpps。这时CPU占用率47%,功率21W,openwrt固件。待机功率7.8W,那台J4125双RTL网口待机功率7.3W。

acwifi I7软路由拆机

1000条流居然能跑满64byte小包。。。。此时CPU占用98%,功率27W,风扇狂转。

acwifi I7软路由拆机

测试软路由的小包转发性能,挑选软路由主板前可以看看

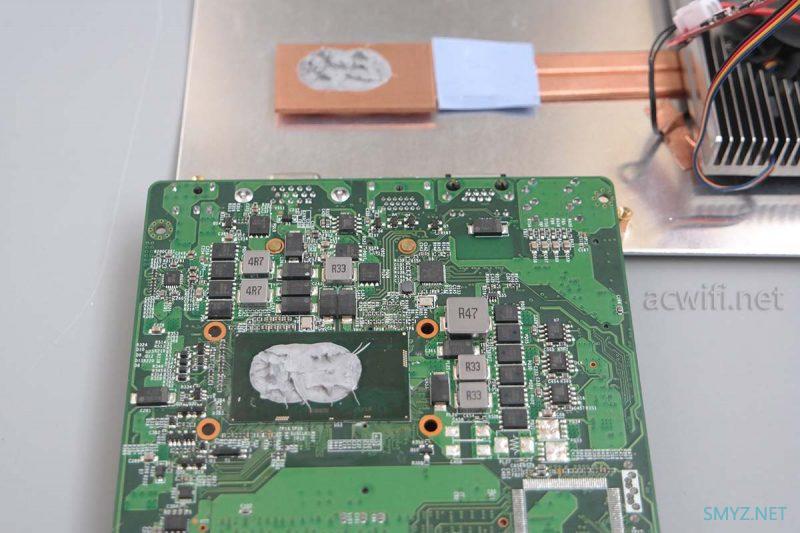

为啥我涂这么多硅脂?

acwifi I7软路由拆机

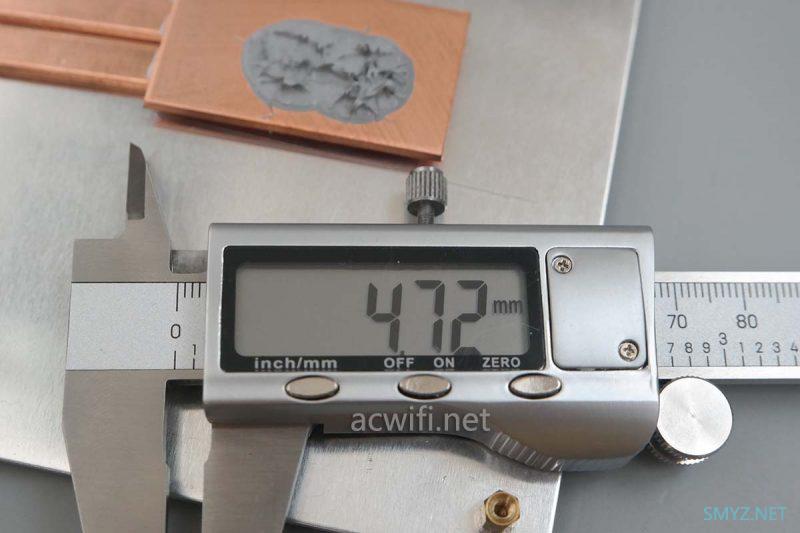

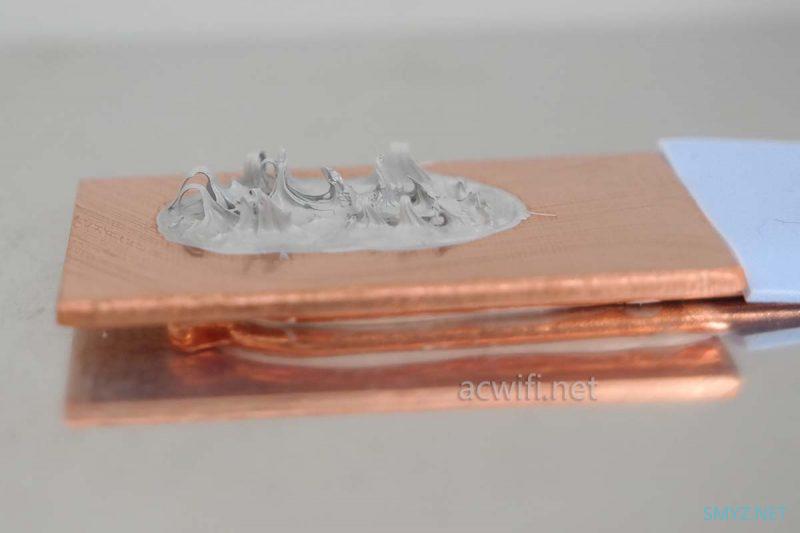

因为CPU与铜板的距离不一呀,四角误差最大有0.2mm。只能涂厚一些了。铝板到铜片平面的高度在4.7mm左右,铜片是2mm厚,铜管是2.5mm厚。0.2mm就是用粘性硅脂造成的,我没有用焊锡的方法来连接热管与铜片。

acwifi I7软路由拆机

承载主板的铜柱是6mm高,CPU主板到FCBGA封装表面的高度大概1.2mm高。这样一算来,会不会压爆了CPU???

可是,没上硅脂之前,放上主板,我肉眼看过去铜片也CPU之间还有明显的间隙。

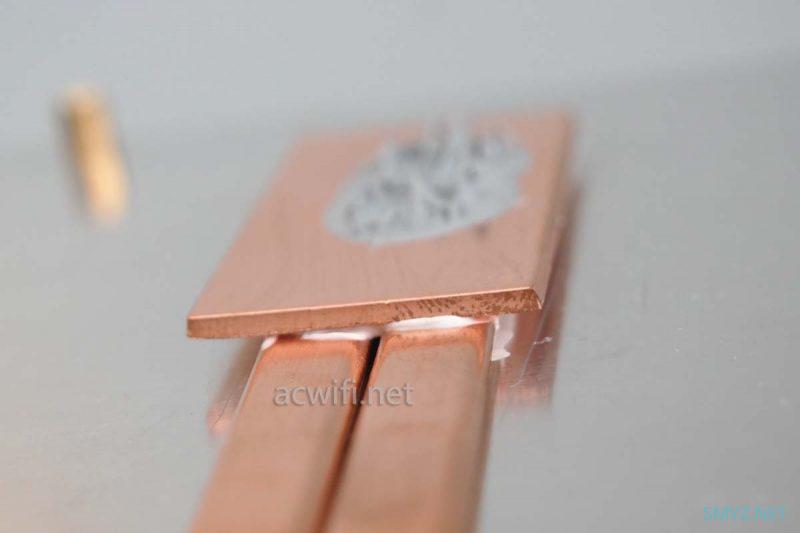

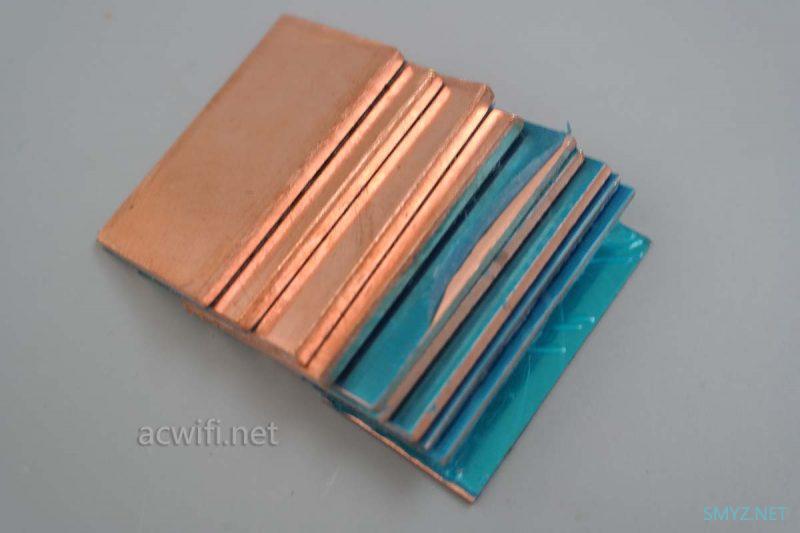

这铜片的尺寸是25x45mm,厚度2mm,,买做了1mm和3mm的,,紫铜片好贵呀,3mm的要4块钱一片:

acwifi I7软路由拆机

2mm的铜片,CPU突然升温也不慢,热量能很快地被它吸走。

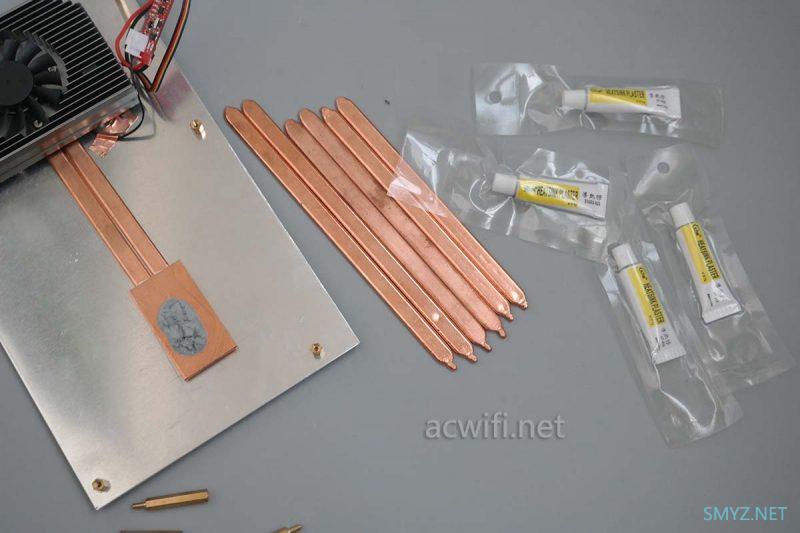

热管的规格是8mm宽2.5mm厚,长度15CM,长一点更好,例如16CM就完美了。我也有买其它的长度,可以配合不同的风扇。

acwifi I7软路由拆机

粘性硅脂,本来想用922,但后来不知什么差错拿了902的去粘了。应该没关系吧,我发现在很牢固的。

acwifi I7软路由拆机

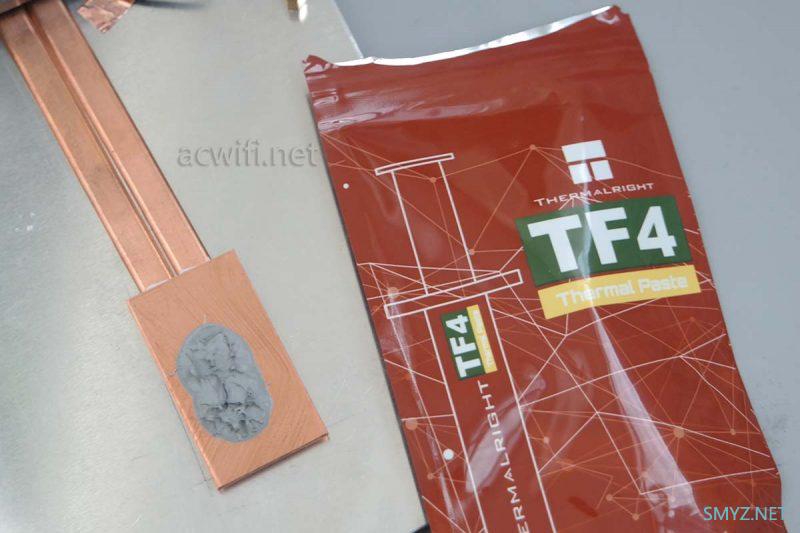

硅脂随便用吧,买的利民TF4,京东链接

acwifi I7软路由拆机

风扇与热管之间的接触面也是直接用了这个硅脂,用四颗颗丝压死。

acwifi I7软路由拆机

风扇四个螺丝孔是2mm的,我买了2mm直径,长度8mm的螺丝,刚好。

所有螺丝规格都可以在这店找到。淘宝店链接

铜柱螺丝尺寸是2.5mm,我钻孔都是直接钻3mm。

主板底部铜柱M2.5×6+6,主板上面的桐柱是M2.5×25+6,网卡用的铜柱是M2.5×6+6,

近散热器的铜柱分别是M2.5×8+6、M2.5×25+6。

底部防脱自锁螺母是M2.5。

acwifi I7软路由拆机

大部分都是为了散热。在当软路由时可以用最低的转速甚至停转达到良好的散热,在播放4K时,CPU核心温度被压在70度以下。可攻可守!

好了,acwifi软路由拆机完成了。非卖品!!哈哈。

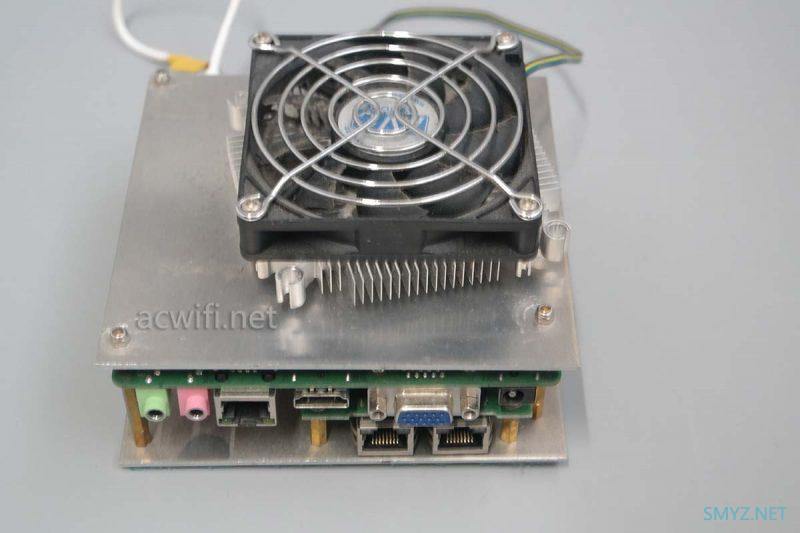

以下这台是用了一年多的I3 5005U+富士康双口Intel 82576,太热了,不得不在上方加个风扇用5V共电慢慢散热,冬天不用开风扇。

acwifi I7软路由拆机

有时间再把这台横向发展。

若有任何疑问可留言或关注微信公众号acwifi-net
