小米AX9000三频无线路由器拆机

如果不参与首发时的定金预售,我可以省下20元,还多了包牙签或橡皮刷。唉!好大的包装盒,天线没法完全收起来所以这个包装,带不得已吧!但,不考虑一下环境问题吗?用那么多泡沫。

小米AX9000三频无线路由器拆机

抽内内盒,有点像核武器的远程遥控发射密码手提箱。

小米AX9000三频无线路由器拆机

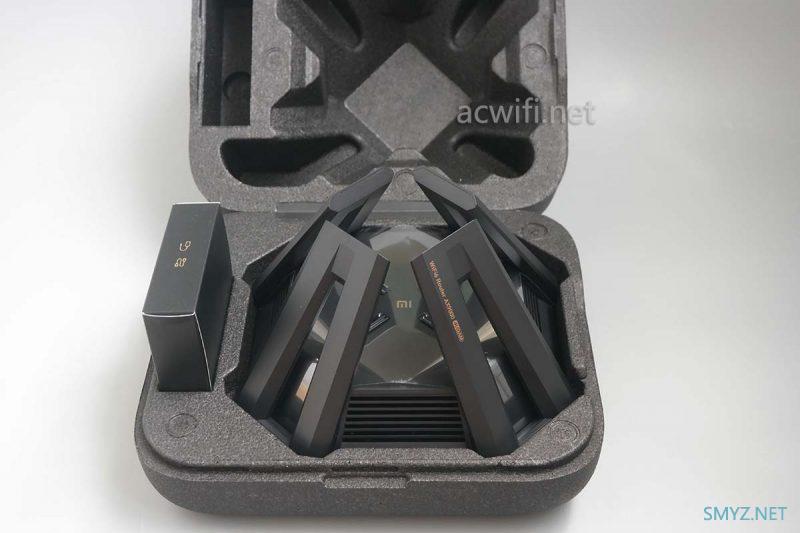

打开密码手提箱后可以看见一个发射核武器的遥控器,只要把五只手指放在四根遥距天线的正中央就能。。。。。把牛吹上天了!按完手印后顺便拿起旁边小纸盒,里面装有酒精消毒湿纸巾,擦干净。

小米AX9000三频无线路由器拆机

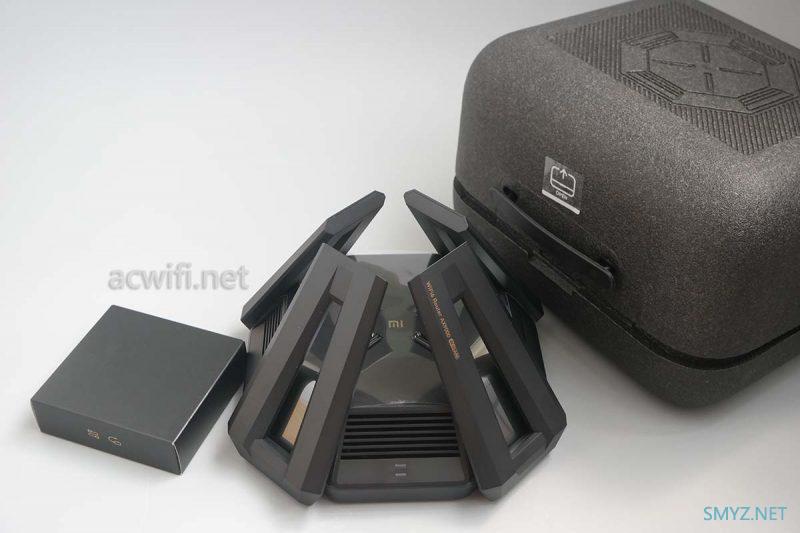

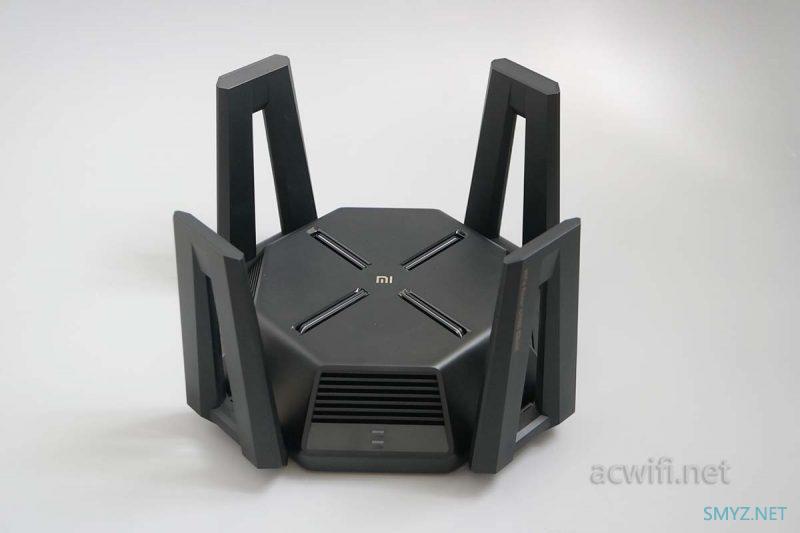

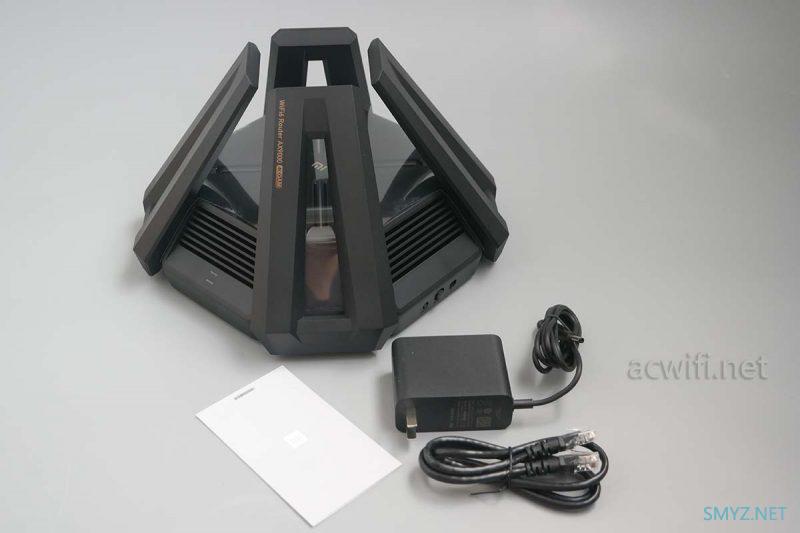

把机身和配件取出来。实物看这台小米AX9000,并没有效果图那么难看,实物看着还OK,所谓”真人靓过上镱“,正是如此。

小米AX9000三频无线路由器拆机

这个比机身还要大的泡沫箱不要扔吧,你卖二手时,你要怎么包装它才能保护好这4组天线。扔掉这么大的泡沫,也不环保呀。

包装里有个斐讯K3那么在的电源:

小米AX9000三频无线路由器拆机

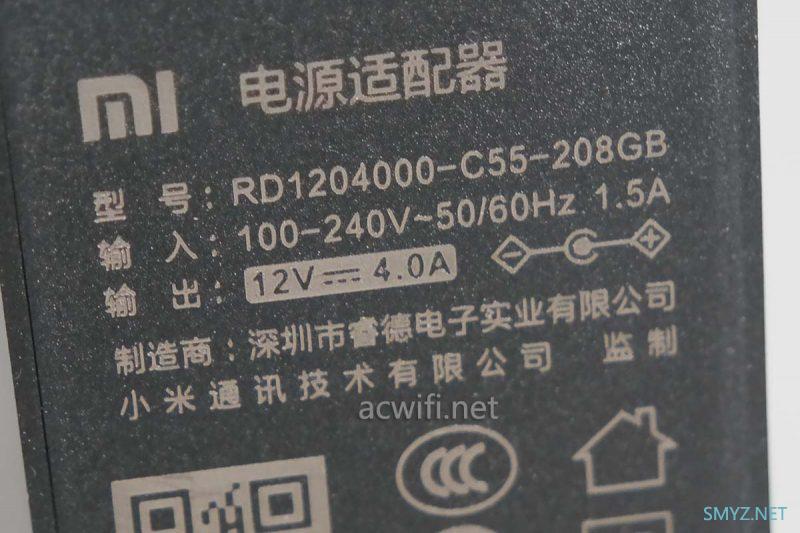

电源输出功率12V/4A,很有必要,三频嘛,而且这小米AX9000待机功率12.6W了。如果三频高速传输,必然超过20W,具体多少还不清楚,没实测!我猜不会超过30W。电源功率预留多一大些,发热就少一些些,输出稳定些。

小米AX9000三频无线路由器拆机

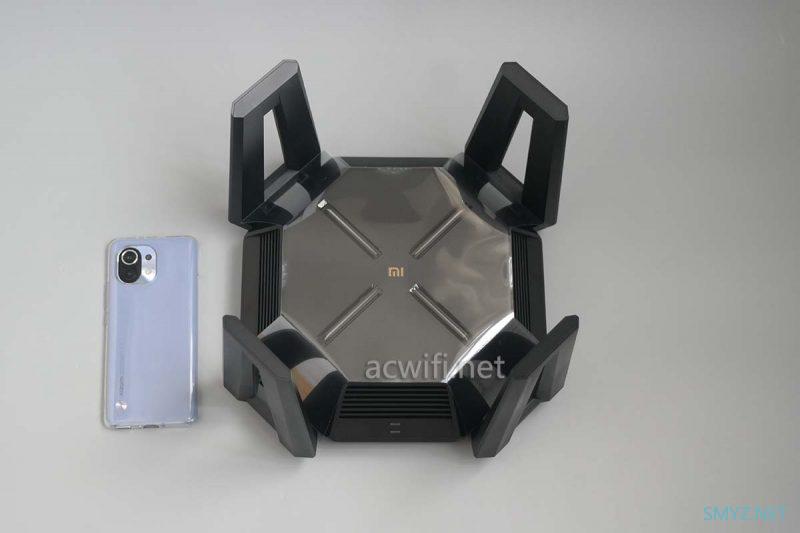

小米AX9000的体积真的好大,展开天线边长达到了28.5CM。

小米AX9000三频无线路由器拆机

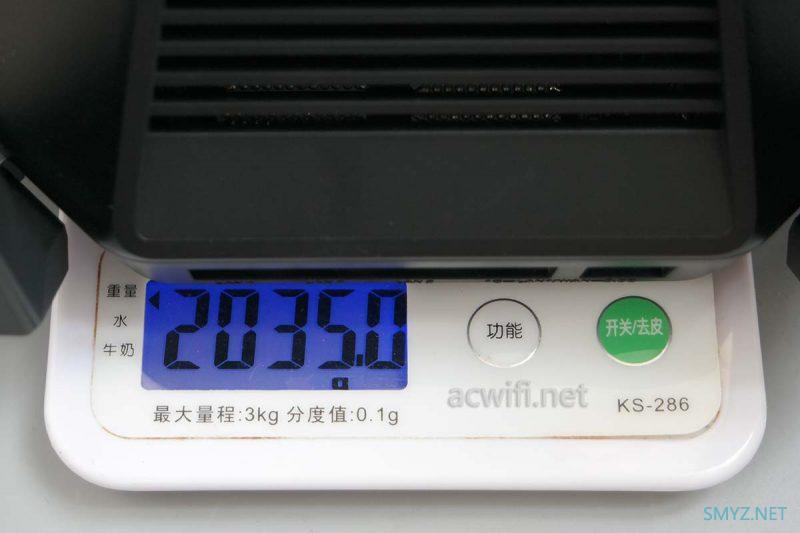

机身很重,达到了2KG。

小米AX9000三频无线路由器拆机

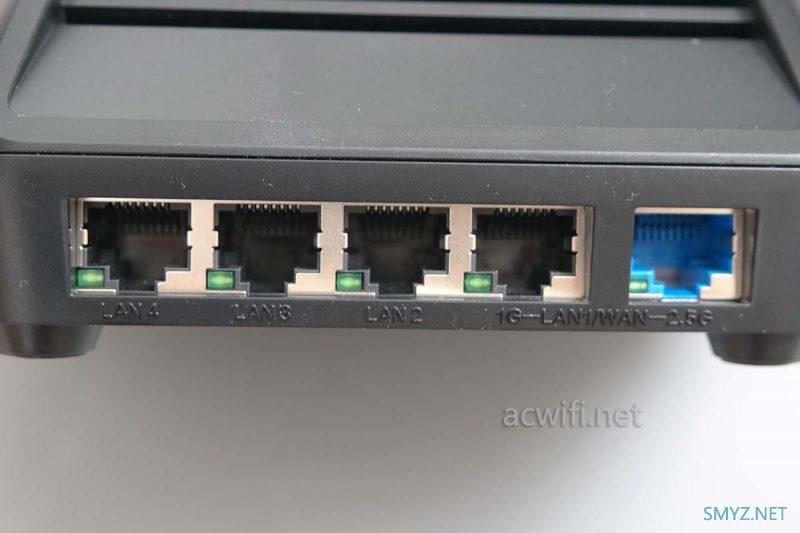

有4个千兆网口和一个2.5Gbps网口(蓝色)。

小米AX9000三频无线路由器拆机

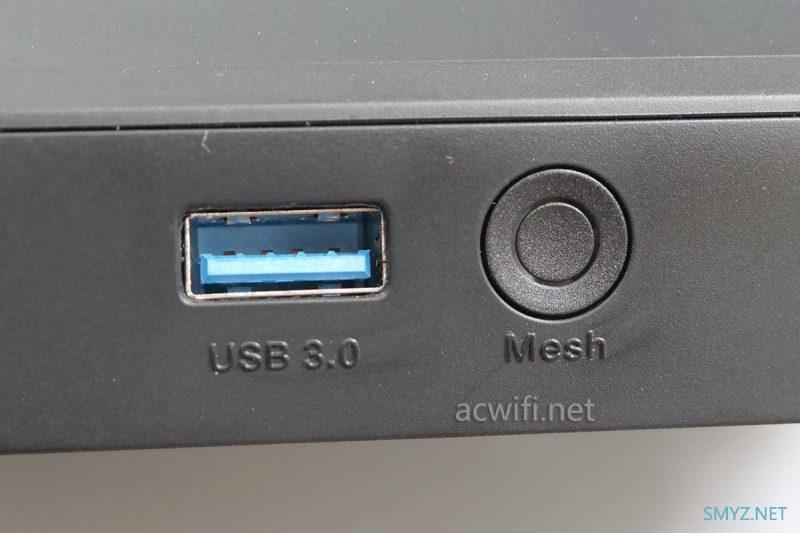

有一个USB3.0接口和MESH按键:

小米AX9000三频无线路由器拆机

一会简单测USB3.0口的读写速度能有多少。

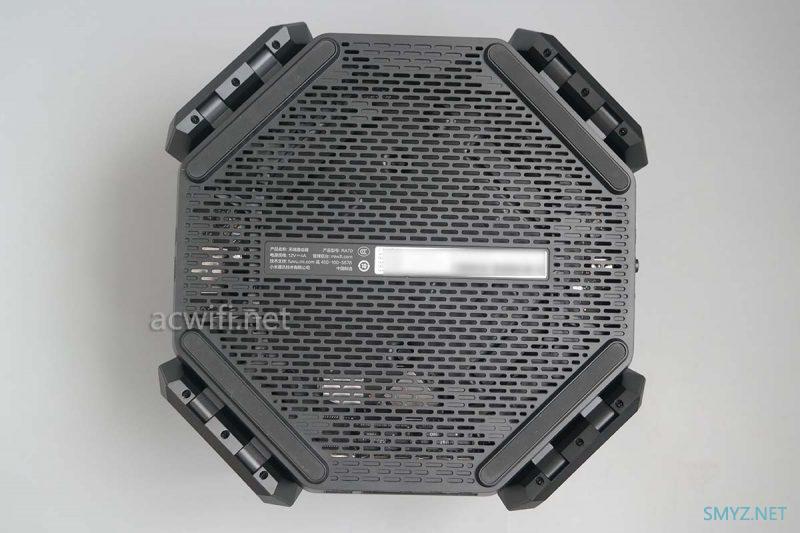

机身底部:

小米AX9000三频无线路由器拆机

这个角度比较难看:

小米AX9000三频无线路由器拆机

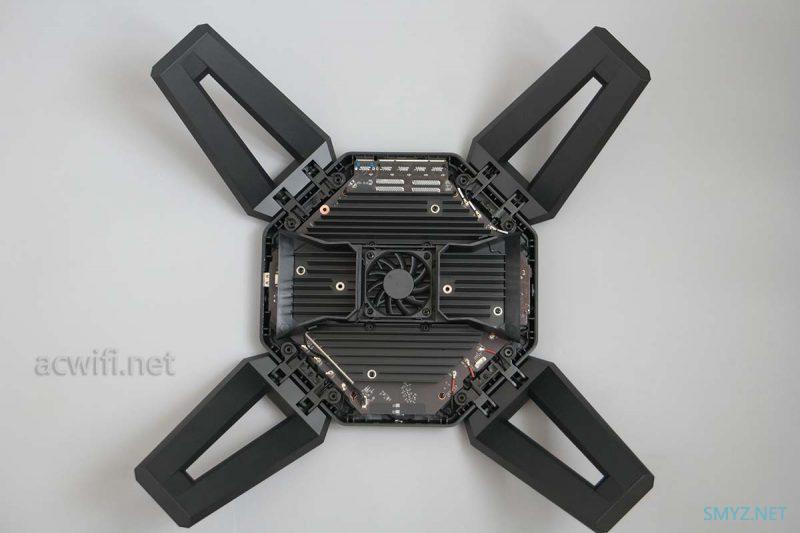

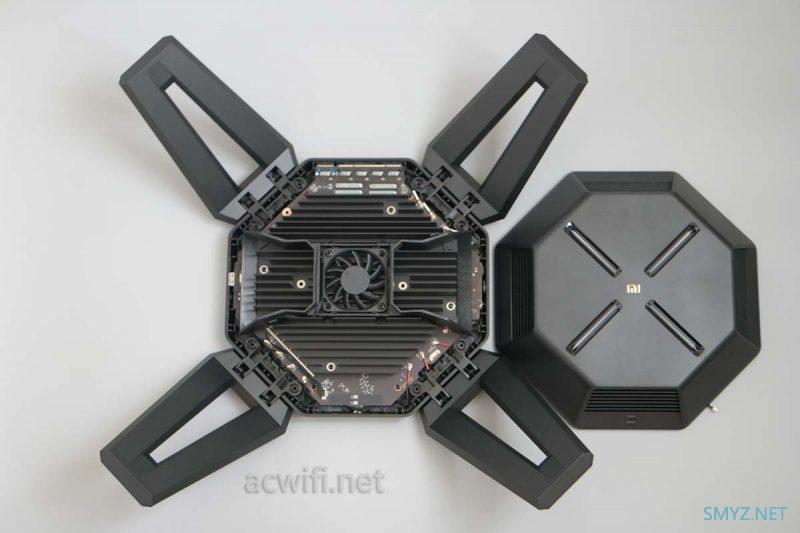

底部的脚垫撕开,标签也撕开,一共10颗螺丝,取出后就能撬开外壳了,看见有一把散热风扇在正中央,6CM的风扇。

小米AX9000三频无线路由器拆机

这样看,像不像食人花?

小米AX9000三频无线路由器拆机

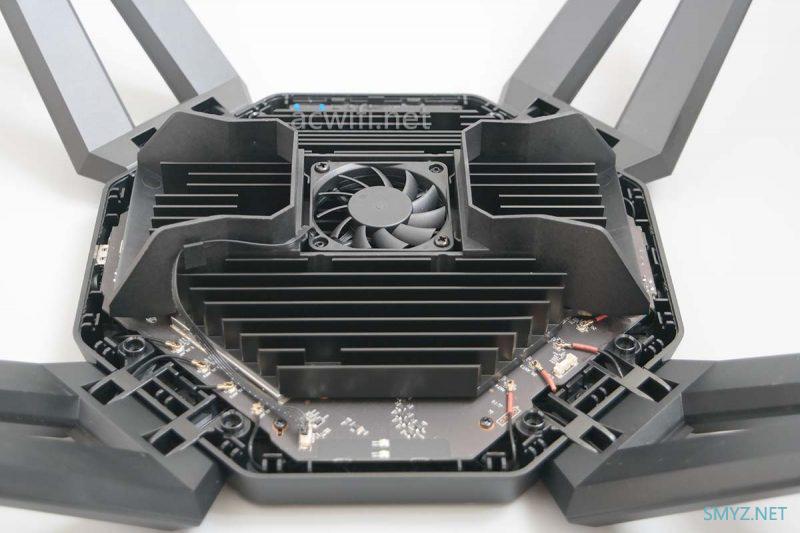

散热器体型也比较大,增加被动散热的能力,风扇不至于经常启动,保持静音,我DIY软路由也是这样的想法。

小米AX9000三频无线路由器拆机

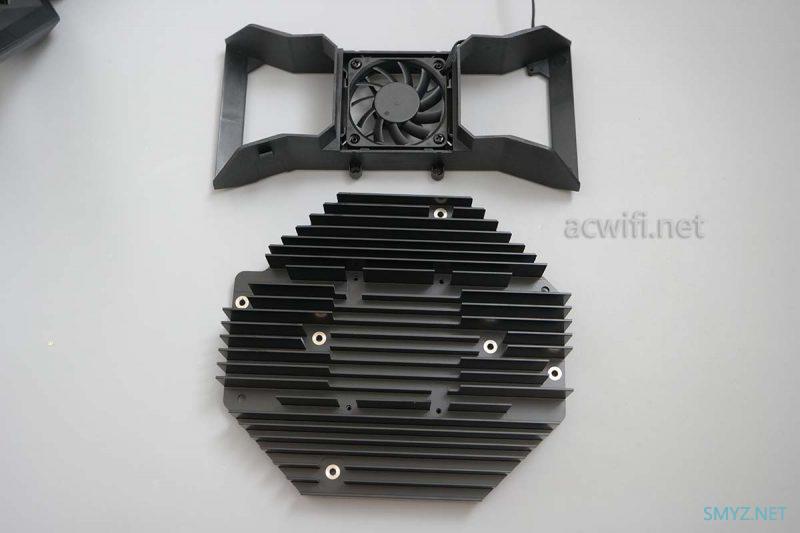

先拆出这个体型巨大的散热器,也把风扇固件支架拆下来了,目的是要量一下这散热器的重量。

小米AX9000三频无线路由器拆机

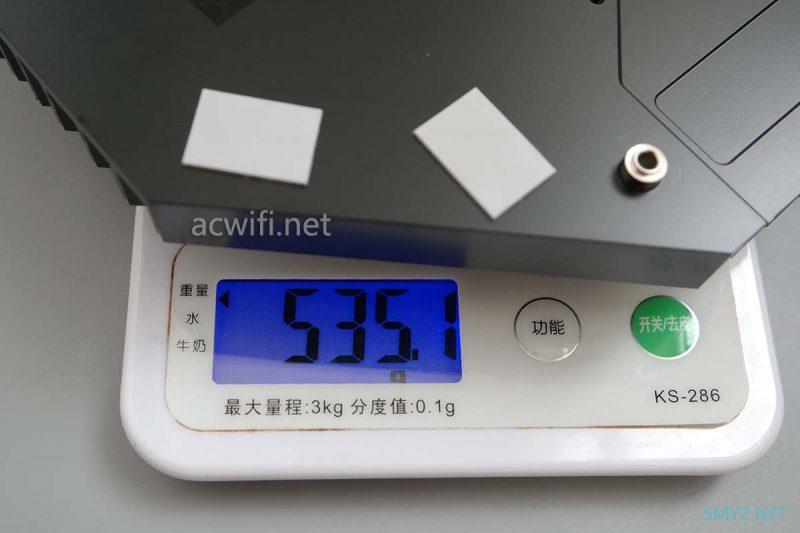

称了一下,足足有一斤重,占了整个机身重量的四分之一。

小米AX9000三频无线路由器拆机

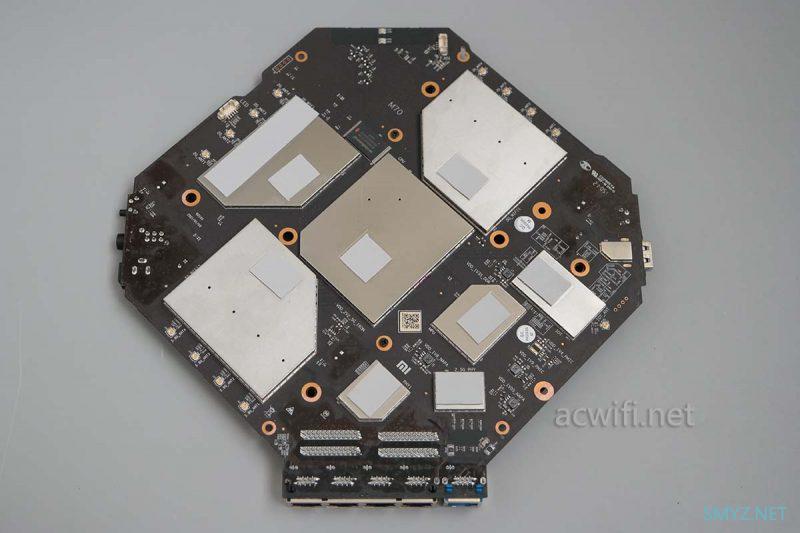

拿掉散热器后可以看见主板了:

小米AX9000三频无线路由器拆机

天线外壳也可以拆的,先看看天线吧。三频都是4x4mimo,每组天线里肯定有三种频率的天线。如下图所示:

小米AX9000三频无线路由器拆机

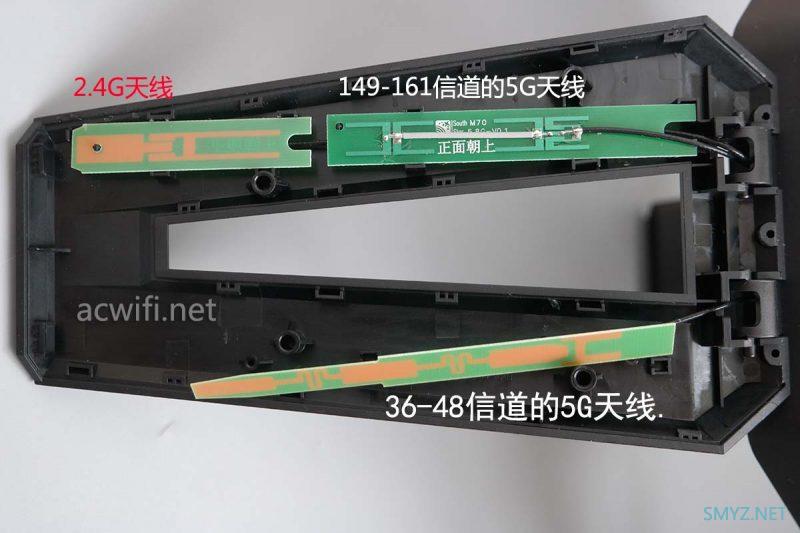

2.4G天线旁边的高频段的5G天线,下方的5G天线是低频段,也就是支持160MHz的那个所谓电竞专用的5G。按照小米的逻辑,所有三频都可以叫做电竞。但事实也是如此,你把家里所有设备连接在高频信道上,你自己一个手机连接到低频5G,这样其它设备传输时不会影响到你。这正是三频路由的一个好处,你会问,我拿两台双频的行不?行的,但距离不要放太近了,重点是要两台的5G分别设置在低信道和高信道,效果跟一台三频差不多了。

三频无线路由器里的两个5G频段,可以说是0距离了,如果不做任何措施,会互相干扰的。说得好专业的样子。。。我也不知道对不对呀,不对的请提出。

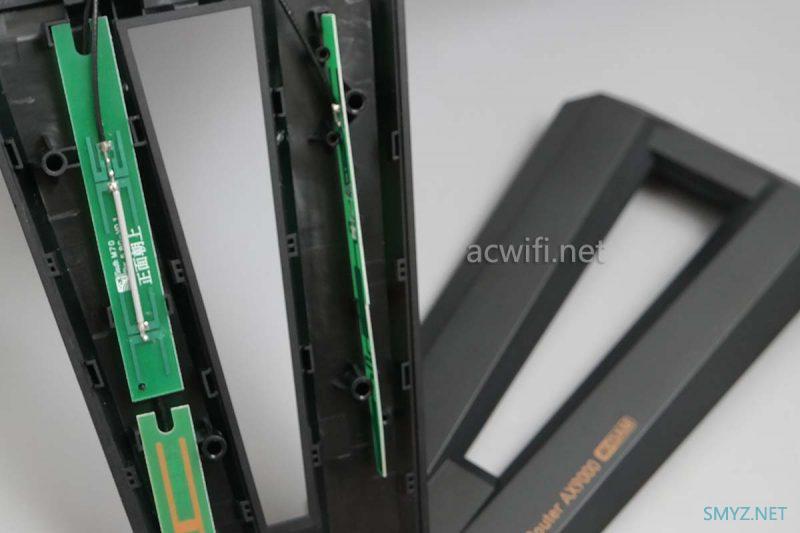

注意看这两根5G天线,PCB天线的平面是相互垂直的,如下图所示:

小米AX9000三频无线路由器拆机

这样的设计也许是防止互相干扰的其中之一的物理措施。另一个物理措施,请继续往下看吧。

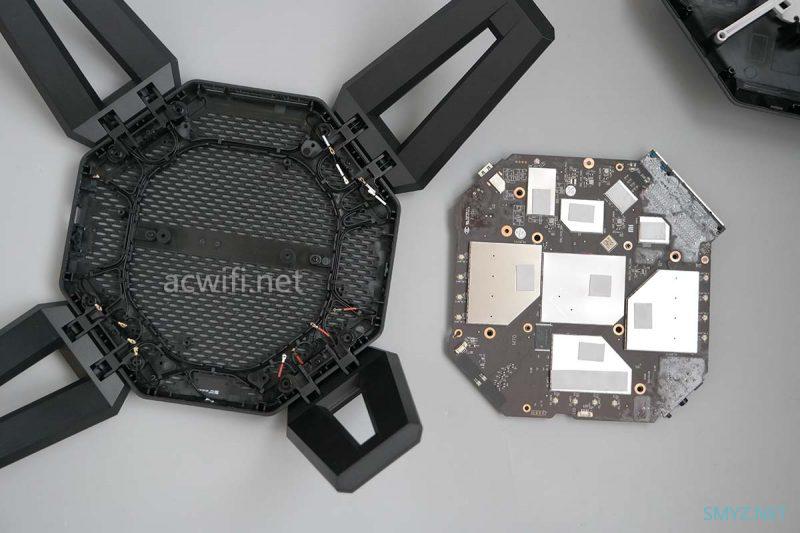

把主板从食人花的口中救了出来:

小米AX9000三频无线路由器拆机

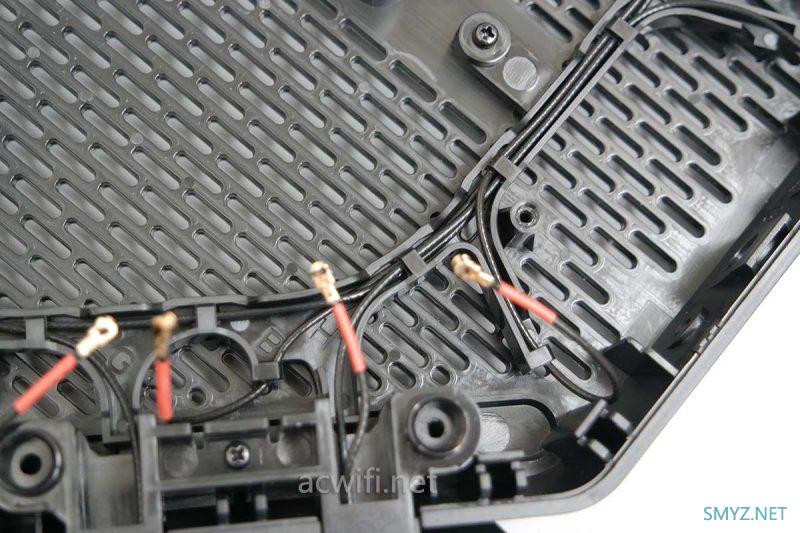

机身底部布满了天线馈线,因为外壳尺寸巨大,有部分馈线的长度过长,可能导致了信号的衰减,理论上馈线越短越好的。但这个体积,没办法避免之。但走线很整齐,而且三频均用不同的颜色注明。

小米AX9000三频无线路由器拆机

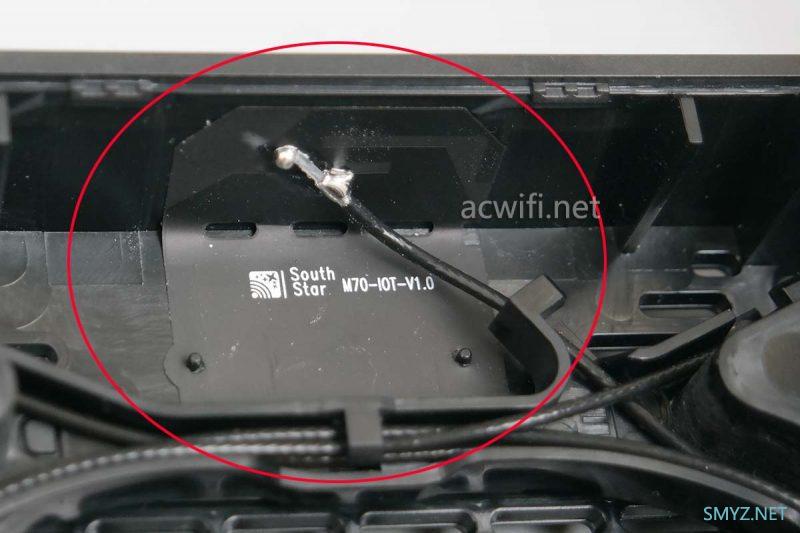

下图红色框里的是AIoT天线,贴在机身内侧,是双频天线。它的位置也有讲究,与相邻的2.4G不能近于15CM,与5G不能近于7CM。。。。。。说得好像真的似的。

小米AX9000三频无线路由器拆机

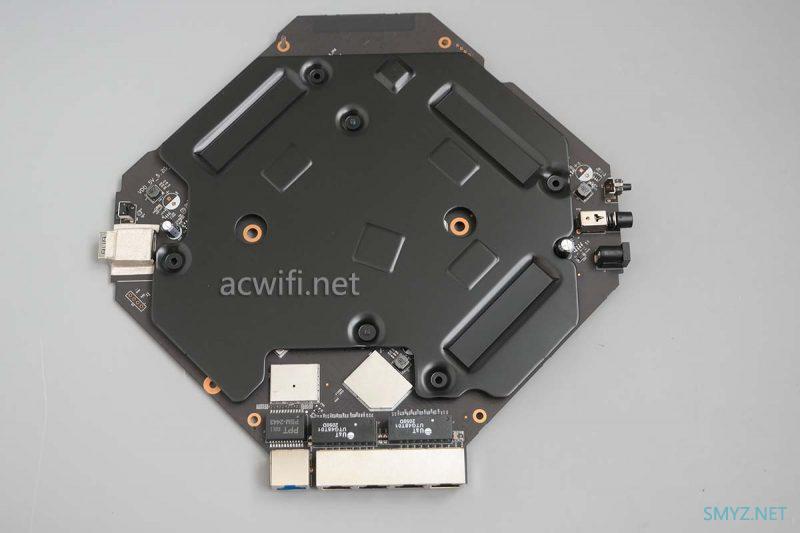

翻过主板看它的底部,我定义为主板背面:

小米AX9000三频无线路由器拆机

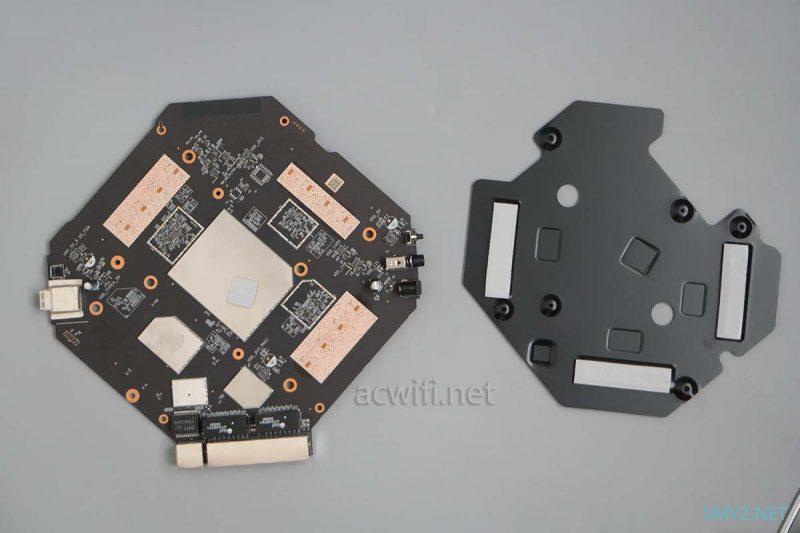

可见主板前面也有一大片的散热铝板,拆下这片铝板:

小米AX9000三频无线路由器拆机

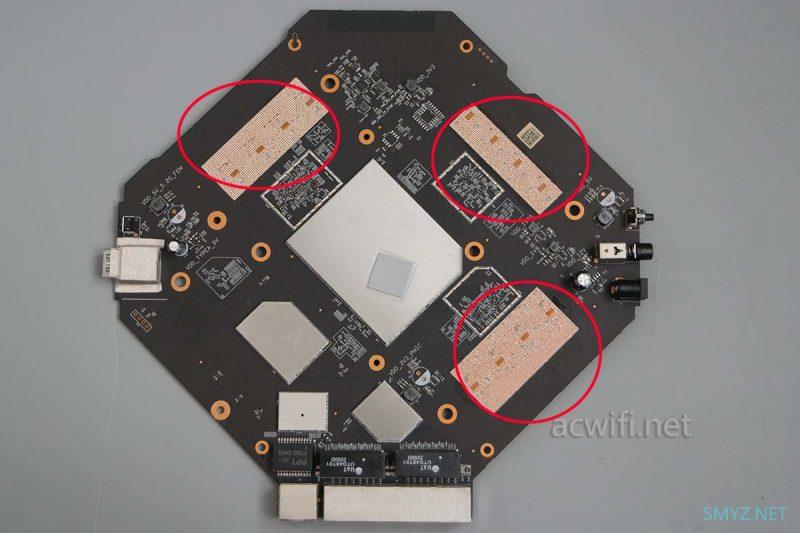

背面也有好几个金属屏蔽罩。下图红圈中的黄色区域,有密集的突点,作用是加强主板局部区域的散热。

小米AX9000三频无线路由器拆机

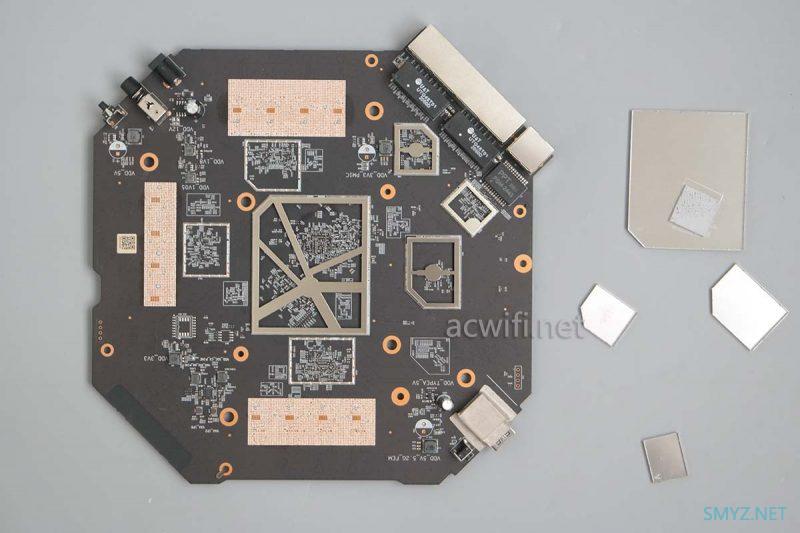

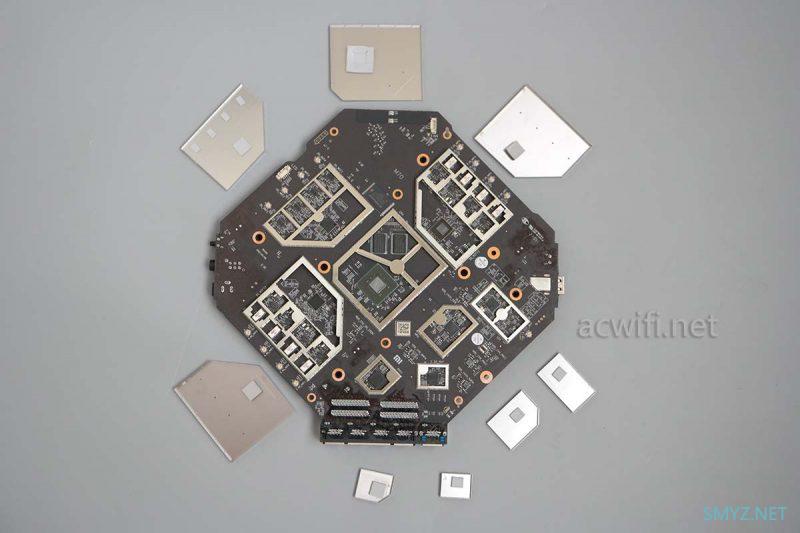

所有屏蔽罩取下来之后的样子:

小米AX9000三频无线路由器拆机

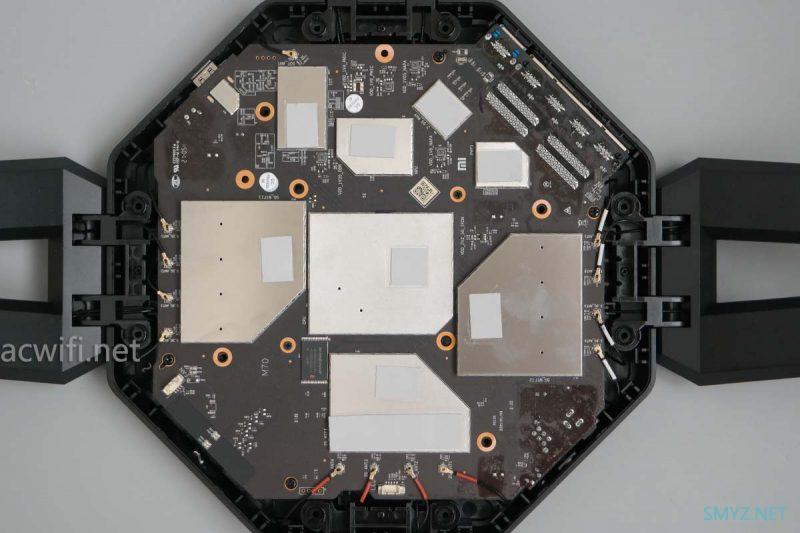

整个主板背面并没有主要芯片,把屏蔽罩和散热装回去,现在专心看主板正面。屏蔽罩上方贴有导热硅胶垫片,垫片的正下方就是主要芯片的位置。

小米AX9000三频无线路由器拆机

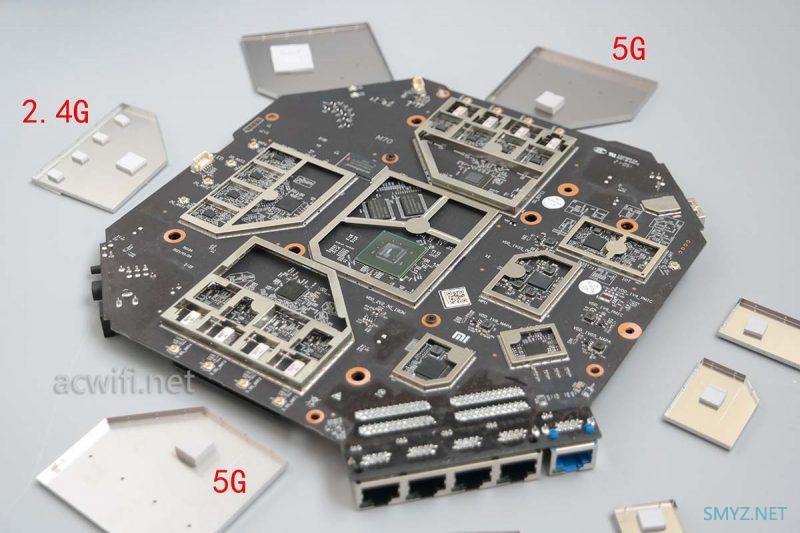

把屏蔽都取下来,可见每片屏蔽罩下方也有导热垫。

小米AX9000三频无线路由器拆机

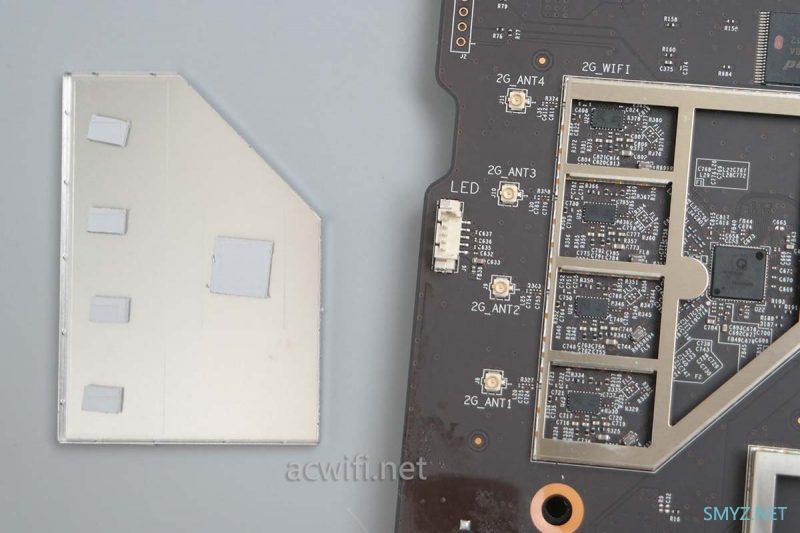

可能你留意到三频之中,只有一个屏蔽罩下方有四颗小的导热垫片,让FEM芯片加强散热。看天线接口,是2.4G。FEM芯片上方是不能随便贴东西的,会影响FEM的效果。

小米AX9000三频无线路由器拆机

所以要在FEM芯片背部进行散热。可能2.4G影响少一些吧,两2个5G FEM芯片上方并没有贴上散热垫片,并不是偷工减料的做法。

小米AX9000三频无线路由器拆机

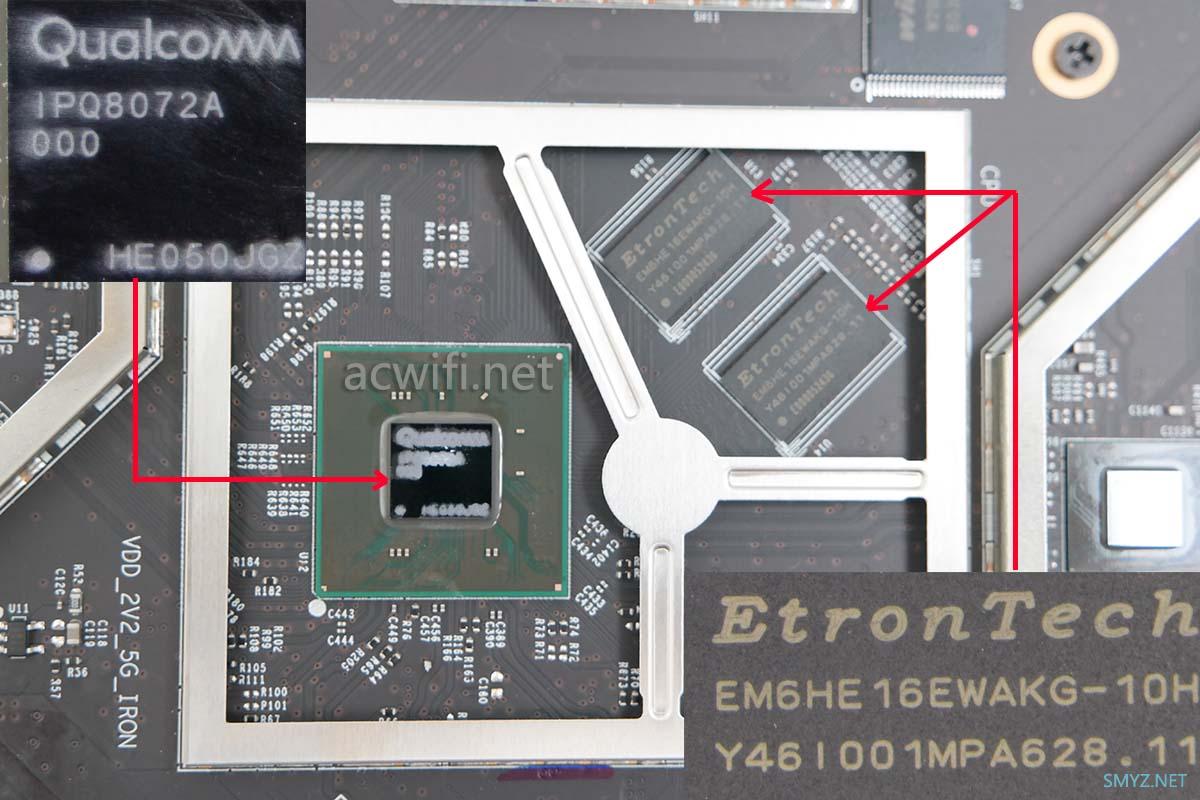

先从看CPU看起吧,小米AX9000的CPU型号是高通的IPQ8072A,四核2.2GHz,A53架构,14nm制程。内建双核1.7GHz NPU,这颗NPU可以达到2.2Mpps的包转发率。(我没实测过)

有2条USXGMII总线(最高带宽10Gbps),可以接出2个万兆口,如果有钱的话。

如果钱不够,可以把USXGMII变成速率低一点的SGMII+(最高带宽2.5Gbps),例如接出2.5G网口。

有1条PSGMII总线(最高带宽6.25Gbps),通常拿来接QCA8075(五口千兆以太网PHY)。

小米AX9000三频无线路由器拆机

CPU旁边有两粒内存芯片,型号是EM6HE16EWAKG-10H,DDR3L,容量512MB,两颗组成1GB。是小米路由历史以来内存最大的一款了吧?

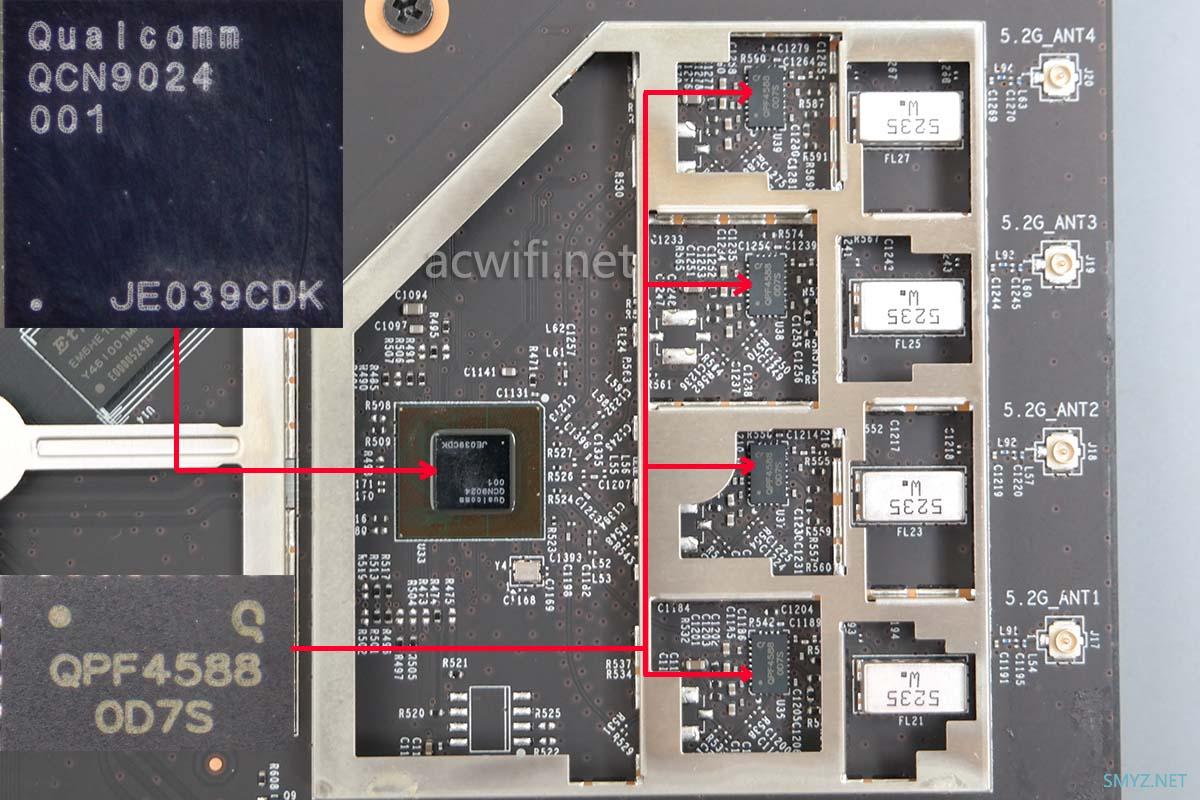

内存的一侧是工作在低频的5G芯片,型号是QCN9024,小米AX6000也是用了这颗较新的5G芯片,支持4x4mimo 160MHz,最高速率4804Mbps,在2x2mimo 下支持4096-QAM,使得小米11的最高速率能达到2882Mbps。然并L,小米11的WiFi信号质量差。

小米AX9000三频无线路由器拆机

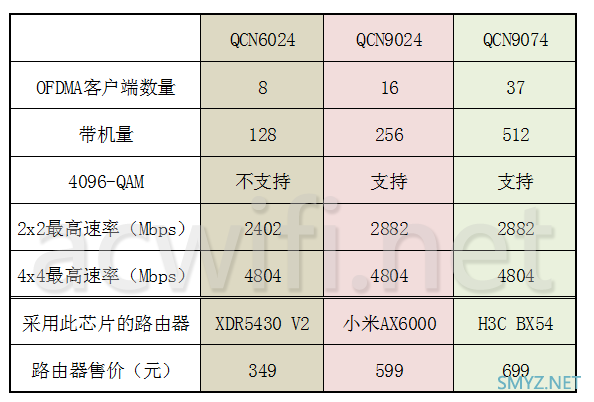

QCN9074、QCN9024,、QCN6024三款5G芯片的差异在下方表格里:

小米AX9000三频无线路由器拆机

小米说OFDMA用户最高37个,可能另一颗5G芯片所支持的。这颗QCN9024最多支持16个OFDMA用户终端,家用的话,,,绝对够用了,五个人在家里开黑都有鱼。

外置了四颗FEM芯片,型号是QPF4588。小米AX3600和小米AX6000都是用它。

QPF4588的参数如下:

5150 – 5925 MHz


POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM


POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM


POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM


POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM


POUT = +26dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


33 dB Tx Gain


2 dB Noise Figure


16 dB Rx Gain & 7 dB Bypass Loss


30 dB 2.4 GHz Rejection on Rx Path


Integrated RF Power Detector Coupler as well as DC Power Detector

相比H3C BX54所采用的SKY85747-11,在 -47dB Dynamic EVM下低了1dBm,QPF4588也算是高功率的。

在WiFi5模式下的放大功率+23dBm=200mW,不算特别的强。

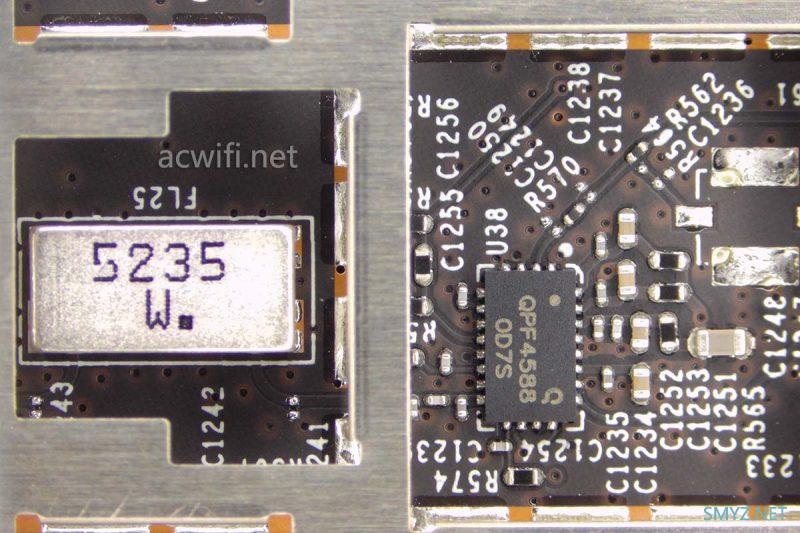

下图左边这颗丝印着”5235″的是介质滤波器,一共四颗。三频无线路由器的两个5G射频电路,必定要有滤波器,防止两个5G互相干扰,双频路由器就不需要用它。

小米AX9000三频无线路由器拆机

波波器有个缺点,就是造成信号衰减,大概2dB左右。所以相同芯片方案的三频路由较双频的5G信号弱些,举个玉米吧, 网件R8000普遍都反应比R7000信号弱一些。

如果你觉得小米AX9000的信号有些不如小米AX6000和小米AX3600,请不要意外,这是合理存在的事实,物理损耗呀!除非优化得当,把PA输出增大,但会加大矢量失真,让1024-QAM变得不稳定,握手速率变得很飘忽。说得好像真的似的!!!

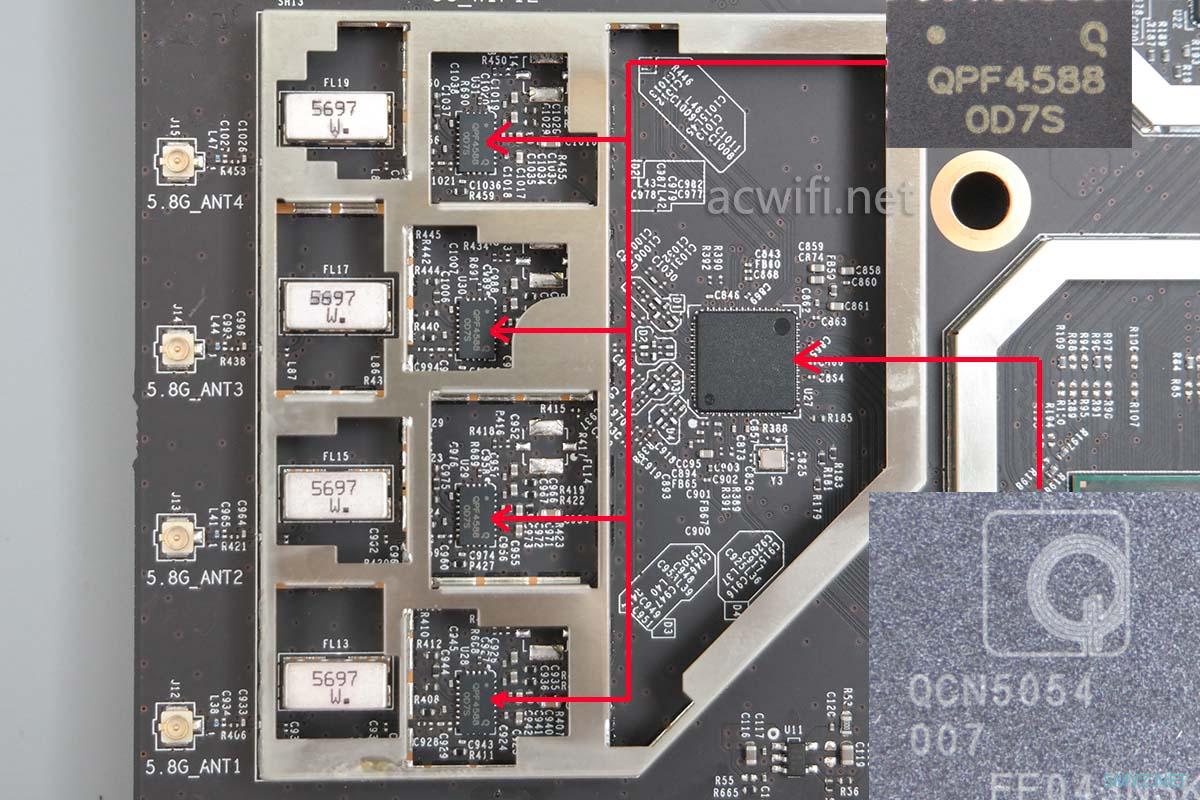

看另一颗5G芯片吧,也就是负责高频5G的芯片,型号是QCN5054,支持4x4mimo 80MHz或2×2 160MHz,但在149-161的频信道里,只能支持80MHz。

外置的FEM芯片也是QPF4588,不再重复说它;

丝印着”5697“的是介质滤波器,前面也说过了,不再重复。

小米AX9000三频无线路由器拆机

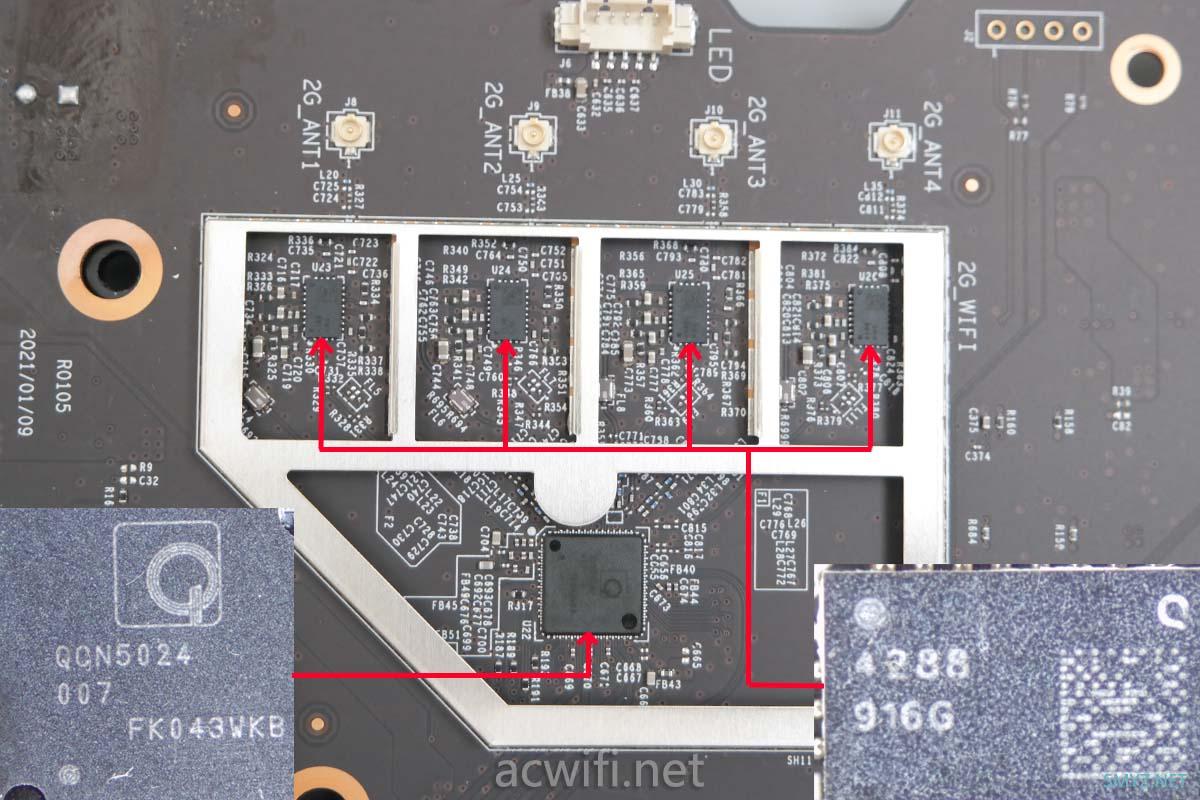

2.4G无线芯片型号是QCN5024,支持4x4mimo 40MHz,最高速率1157Mbps,手机最高2x2mmo,所以手机的2.4G速率最高573.52Mbps,如果手机最高只支持20MHz,速率最高就减一半到286.76Mbps,如果环境中存在较大的干扰,2.4G的传输速度只有几十兆,甚至更低。这也是我劝大家能用5G就用5G的原因。

小米AX9000三频无线路由器拆机

2.4G的FEM芯片型号是QPF4288,也是小米经常用的型号。

QPF4288的参数如下:

2400-2500 MHz


POUT = +17 dBm HE40 -47dB Dynamic EVM


POUT = +22 dBm HE40 -43dB Dynamic EVM


POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM


POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM


POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


33 dB Tx Gain


1.7 dB Noise Figure


15.5 dB Rx Gain & 7 dB Bypass Loss


>10dB 5 GHz Rejection on Rx Path


Integrated RF Power Detector Coupler as well as DC Power Detector

功率算高的了。

还有第四颗无线芯片,负责米家智能设备的自动接入和同步资料,其它品牌的智能产品不兼容。米家对米家,买家笑哈哈!

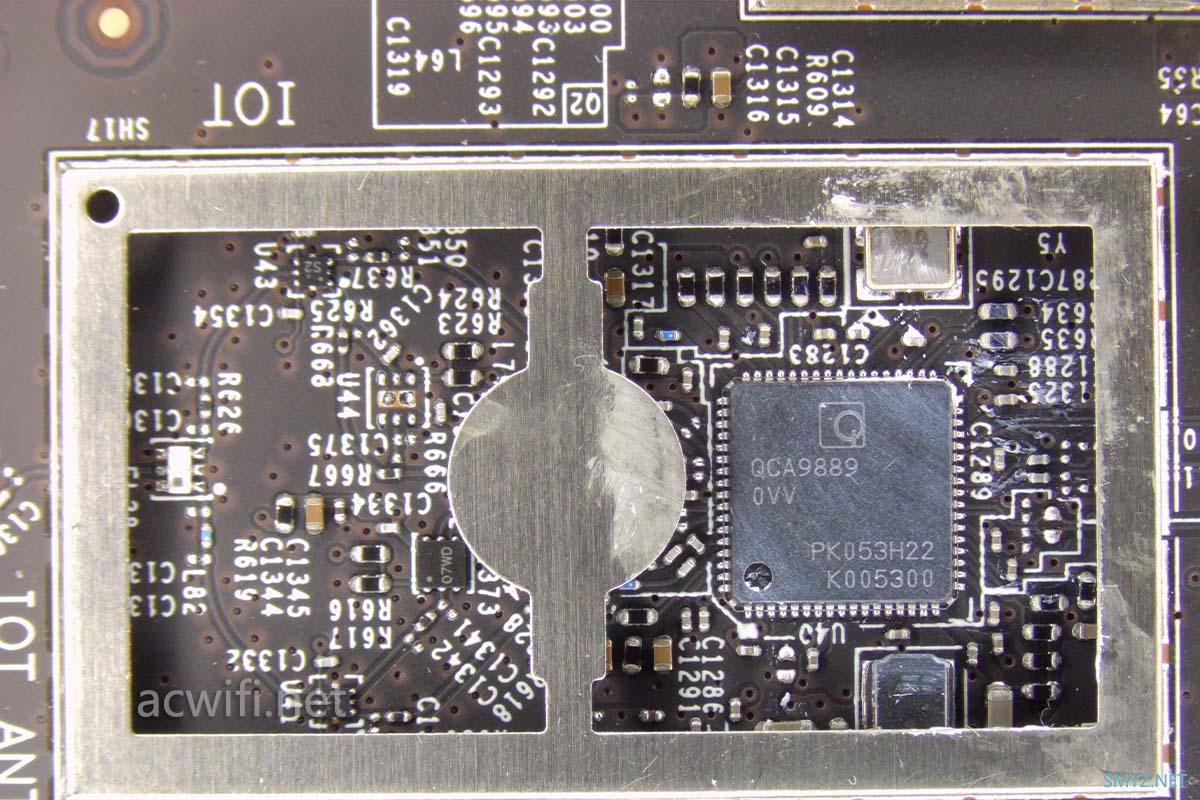

这颗笑哈哈芯片的型号是QCA9889,支持1x1mimo和802.11ac,所以2.4G最高速率150Mbps,5G是高速率433Mbps。QCA9889不只是专门负责AIoT,还负责把AX8400变成AX9000,在表面参数上功不可没,没有了它就没有了AX9000和AX6000和AX3600,没有了它就会变成AX8400、AX5400、AX3000,这样就显得大众了,不是Das Auto那个。是普罗大众的那个大众!

的确可以方便你新买来的米家智能设备,即使家人不会操作,你也可以用APP远程帮家人操作加入到米家APP中来,如果有小爱同学,也可以只动动嘴就可以了,不用动手。但为啥小爱同学设置成粤语后,还是要用普通话来喊”小爱同学“才能认呢?

小米AX9000三频无线路由器拆机

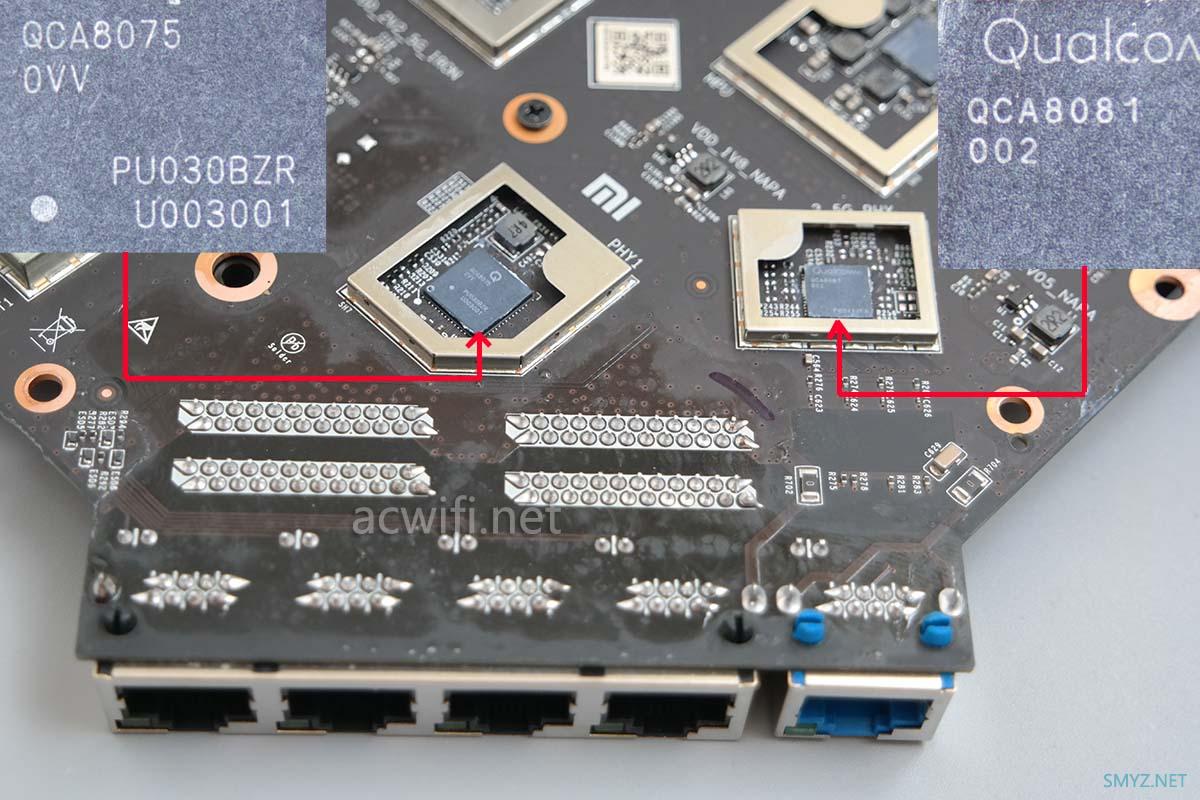

现在来到了网络接口电路部分,IPQ8072A通过PSGMII接口与这颗QCA8075(五口PHY芯片)连接,所以网口不像小米AX6000那样只有1G的共享带宽。小米AX9000像小米AX3600一样,不需要担心这个瓶颈问题!

IPQ8072A通过SGMII+来连接2.5G PHY芯片,型号是QCA8081,这颗芯片也用在小米AX6000上。它可以做WAN也可以做LAN,二选一,由用户来决定。

在当前没有2.5G LAN口光猫的情况下(除了几千块一台的那个华为光锚,型号不记得了)2.5G WAN没啥用;我认为更地的应用还是在2.5G LAN口上。

小米AX9000三频无线路由器拆机

给了你一个2.5G口,也有人埋怨少了点,应该至少有2个2.5G口才好。这不无道理呀,但这只是999元呀。能给一个5G口更好了,两个5G,这2.5G显得不够用。真的!我说真的!

小米留了一条活路给TP呀,TP有些型号支持5G和10G口。但还不知道价格贵多少!

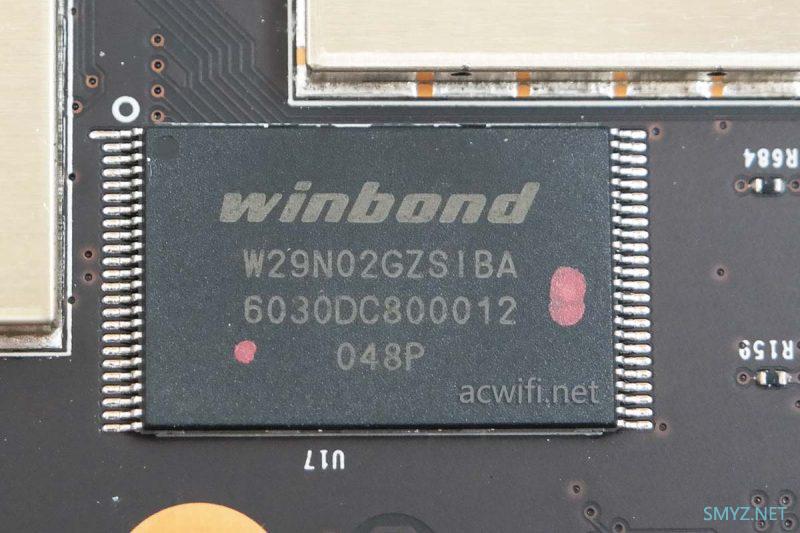

还有,内存附近有一颗闪存芯片,型号是W29N02GZSIBA,容量256MB。

小米AX9000三频无线路由器拆机

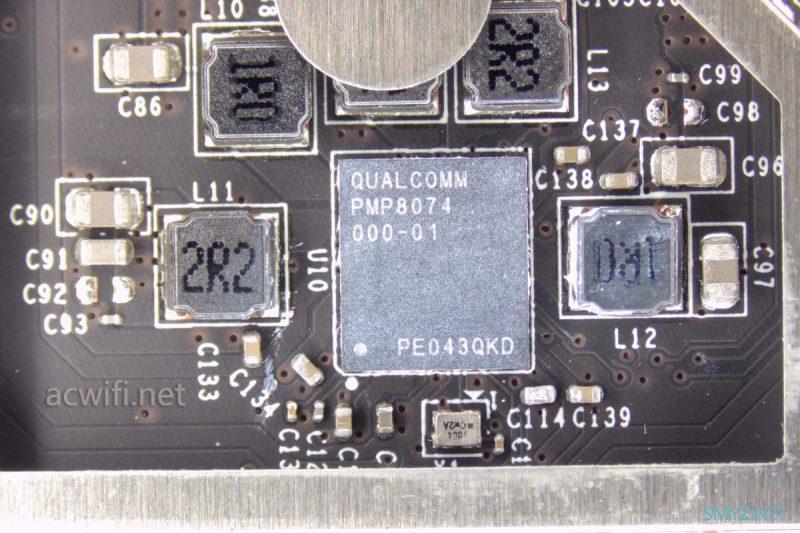

高级电源管理芯片,高通PMP8074(PMIC),管理CPU的供电。

小米AX9000三频无线路由器拆机

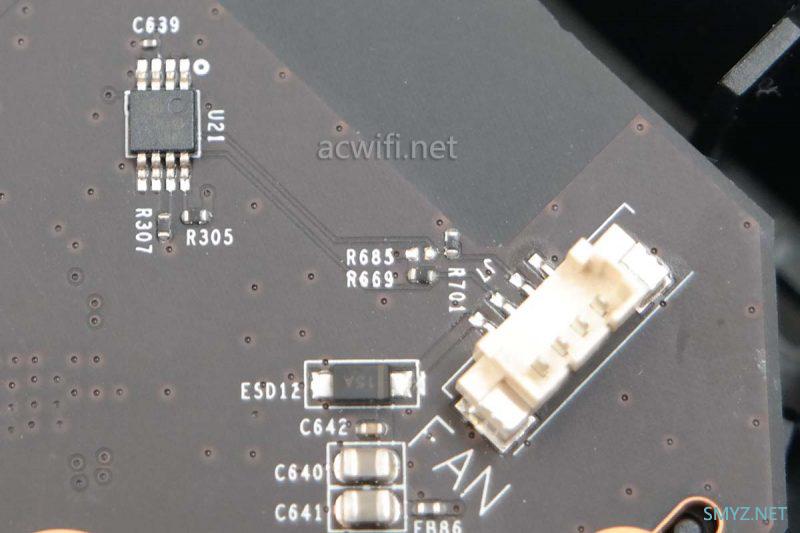

风扇电源是四线,接口规格是1.25mm 4P,不知是PH还是SH。下图左上角是一颗负责风扇调速的芯片,也可以看作是风扇电源管理芯片吧。前几天我买的温控小板子上也有类似的小芯片。15块多!

小米AX9000三频无线路由器拆机

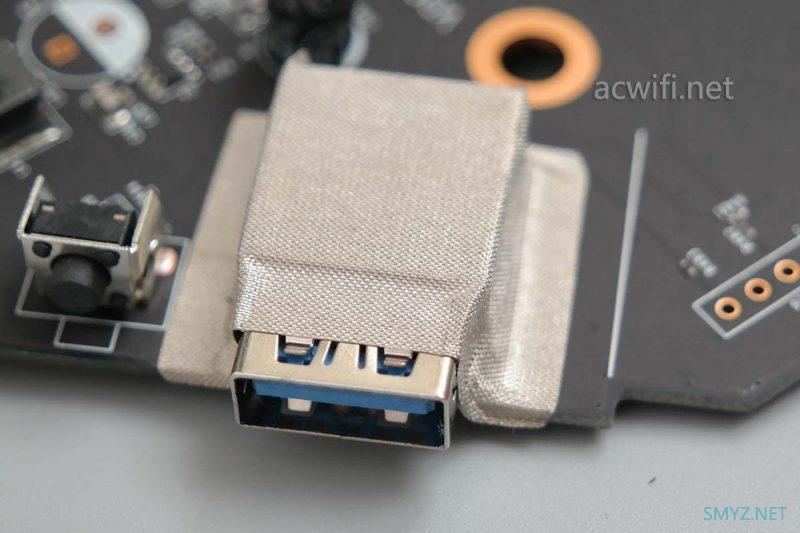

USB3.0接口的屏蔽措施,一张EMI屏蔽胶布,以前在网件的一些型号上常见。在USB3.0模式下工作,会产生2.4GHz的频率,对外扩散会影响到2.4G WiFi和蓝牙,所以要在接口位置进行屏蔽,但并不能完全屏蔽,例如你的USB3.0设备是否也做了相应的屏蔽,好多时候你所买的便宜U盘,造成的干扰更严重。

小米AX9000三频无线路由器拆机

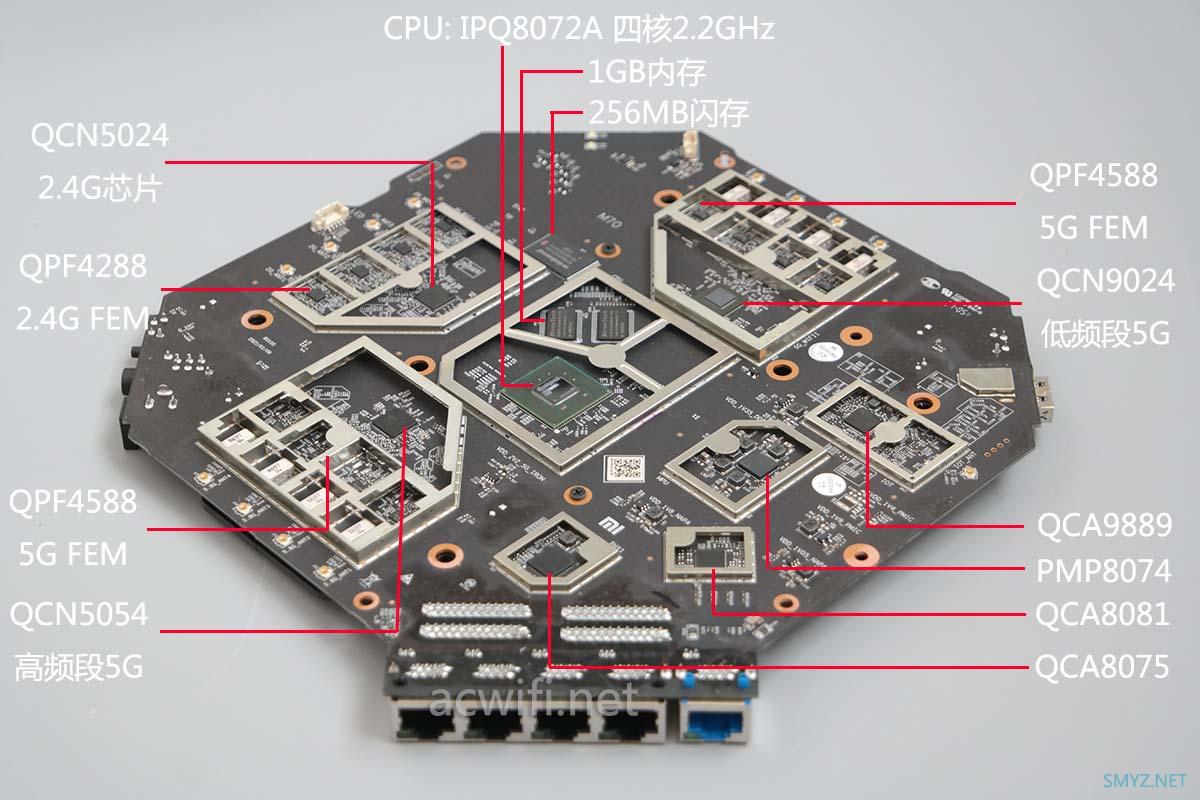

最后做一下芯片型号汇总图:

小米AX9000三频无线路由器拆机

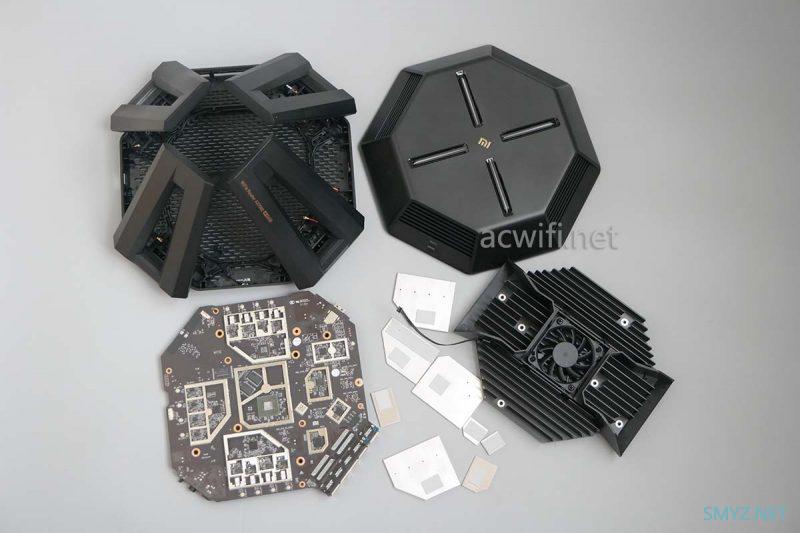

到此,小米AX9000拆机成。

小米AX9000三频无线路由器拆机

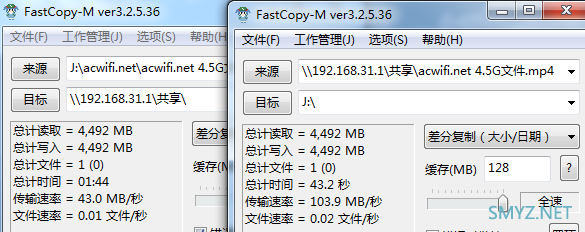

我最想知道它的USB3.0接口,在四核2.2GHz的带领下,能有多少的读写速度。于是我拿出了高价买来的M2移动硬盘盒,插上山寨的SM961 256GB。有一台电脑装有AQC107的网卡,接在小米AX9000的2.5G LAN口上,直接用fastcopy软件拷贝单个大文件,速度如下:

小米AX9000三频无线路由器拆机

读速103.9MB/秒,写入速度43MB/秒,这个速度与我预想的反差很大,很失望,非常失望!

999元还想怎样呢??

999元不便宜呀,这是小米第一款加入了USB接口的WiFi6无线路由器,而且CPU是IPQ8072A呀,频率2.2GHz呀,你给我的写入速度只有网件R7000的水平呀??

是不舍得花钱买授权吗?还是觉得用户有个43MB/秒的写入速度,看个蓝光就OK了?

同样是采用了IPQ8072A的MX5300,虽然只是千兆口,也有111MB/秒的写入速度呀,频率低一些的IPQ8174(四核1.4GHz),MX4200,写入速度也有111MB/秒。

读取速度也不满意 ,读写都比不上华硕AX86U和XDR6060。

三个字:离晒谱

最后了,路由器放楼上,在楼下D点位置测速,拿小米4C、小米10、小米11这三台手机进行测速看看,宽带是电信的300兆。三频分别连接测速三次!  这只是拆机文章,不是评测文章,所以这只是为了拆机的收尾工作。小米4C一直是作为判定信号强度的第六感,在acwifi里是神一般的存在,换过屏换过电池还继续战斗。

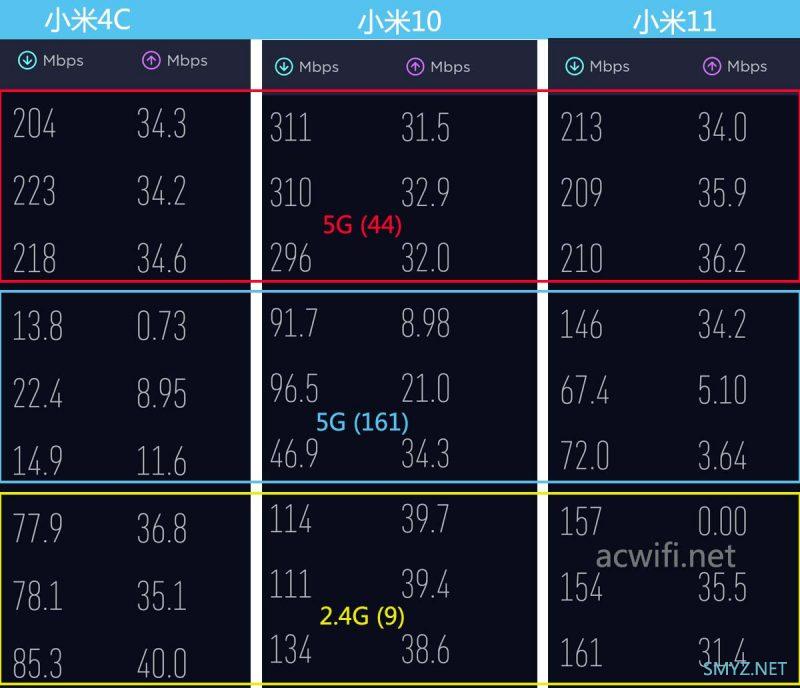

D点是属于中远距离了,测速结果如下:

小米AX9000三频无线路由器拆机

从小米4C的测速来看,5G game频段,也就是低信道44,测速度220左右,这相当于红米AC2100的水平,比小米AX6000慢一点点;

小米10测速度在300左右,最高311,平均值比小米AX6000也低了一点点;

小米11测速,嗯。200,我说过无数次了,小米11比小米10的WIFI弱,小米11已经换过一台新机了。仍旧如此!

2.4G不看了

高频5G(161信道)表现差。如果你发现5G不好用,可能你连的正是这个5G频段,不建议两个5G名称相同,建议分开来用,要高速就能低频信道的那个5G,特别是在中远距离。

小米AX9000并没有采用2.4G和5G合在一起的天线,这样就要用到双工器,双工器也会造成信号衰减,这里避免了,但两个5G不可避免要用到介质滤波器,信号衰减一点点,也是正常的,高频的那部分衰减多一些。可能有3dB损耗。

小米4C在D点测信道149以上的5G,有时会掉线,通常信号差的才会有这情况 ,小米4C很少会弱到掉线,在D点。

总结:

小米AX9000是能买到最便宜的采用IPQ8072A的机型,而且还是三频的,还给你2.5G网口和USB3.0,999元购买这样的硬件不亏。除非以后有比小米更便宜的出现!通常这可能性很少。如果你不需要U口不需要三频,小米AX6000就行,如果2.5G口也不需要,AX3600就能满足,所以你现时用的AX3600和AX6000,要考虑清楚需求才会考虑AX9000,不要期望AX9000在信号上带来的改变,不会的!

USB3.0接口,读写速度好让我失望,优化问题还是成本的问题?

高频5G明显弱的问题,需要优化。但你不能拿高频5G的速度去比低频的,这样不公平,多数环境和多数机型下,低频5G是明显快的,所以我一直用44信道来测试,也建议大家用40和44信道,以获得较好的信号质量。

低频5G我认为没问题,比小米AX6000差一点点,是合理的。

要5G明显强的可以看看H3C BX54。

人家问我选购问题,我先反问需求和预算,没有这2个前提,一切都是空谈。

什么时候有详细的评测,不知道,有空再慢慢测它。我自己一个人,好多事情都忙得不可开交,比如文章都是写完就发,没时间检查,还要你们帮我检查错别字呢!谢谢你们!
