WDR8500拆机,500元内TPLINK做工、用料最好的一款

WDR8500早就测试过了,看见咸鱼有便宜的二手就收了回来,不到300块钱。看中的是QCA9984, 一来可以拆机,二来可以跟ACRH17比一比。TP-LINK在之前已经慢慢用MTK方案取代了高通方案,做个纪念。acrh17也收了台二手的,价格300元,6月初还买了台全新的acrh17,也是准备官方跟潘多拉和官方跟梅林固件的对比做准备。

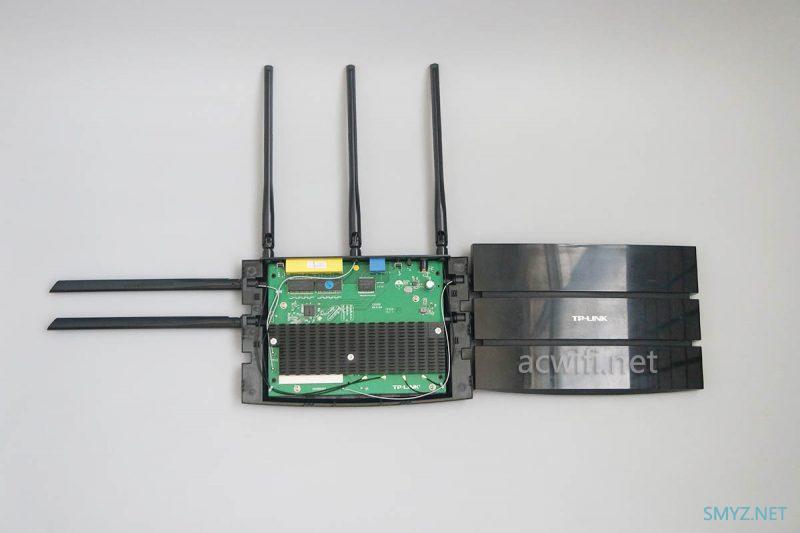

TP-LINK WDR8500(V1.0)很好拆,可以做到无损拆机,拧下底部4颗螺丝,温柔地撬开即可分离:

WDR8500拆机,500元内TPLINK做工、用料最好的一款

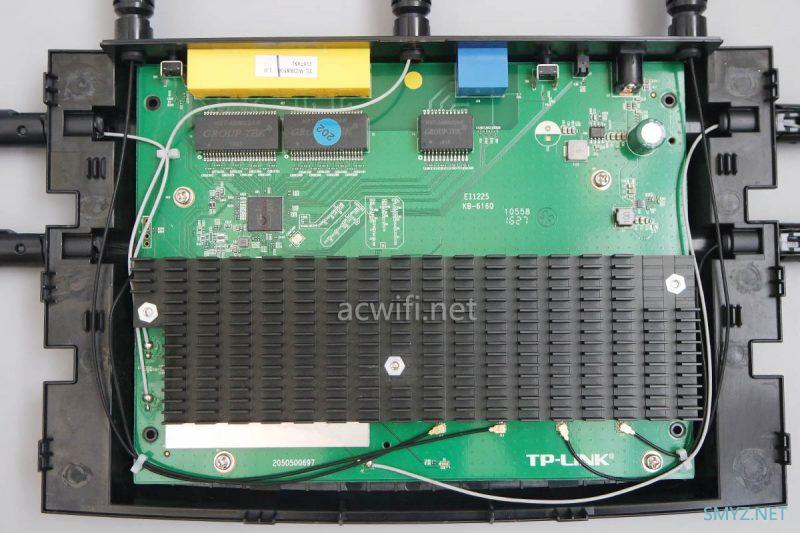

暂时呀,它是所有我接触过的TPLINK路由器之中最重的一台,没有之一,很重。明显有屏蔽罩和一大片铝片散热,还不是普通的散热片,而是黑色的散热片。。。。。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

2.4G天线馈线焊在主板上,取出主板时也要小心,怕扯断一根就麻烦了。

这个角度看,有点高端的感觉,只是绿色的主板显得廉价。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

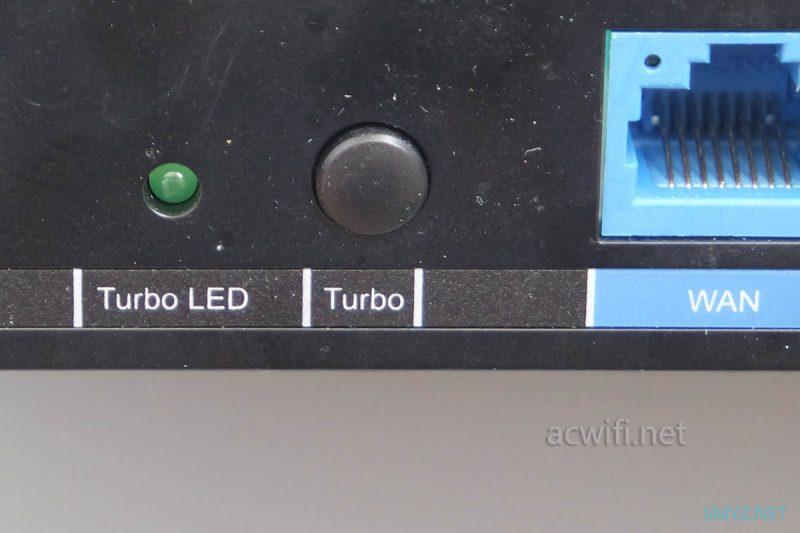

WDR8500有个Turebo键,是信号一键增强,等于在系统设置里的信号强度切换开机,既然系统里可以设置,那么这物理按键就是装B的意义大些。不过默认就是开启了的。作用肯定是有的,应该是控制PA的开关。到时测测看!不知TP的其它MTK方案机型里有没有这个装B键。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

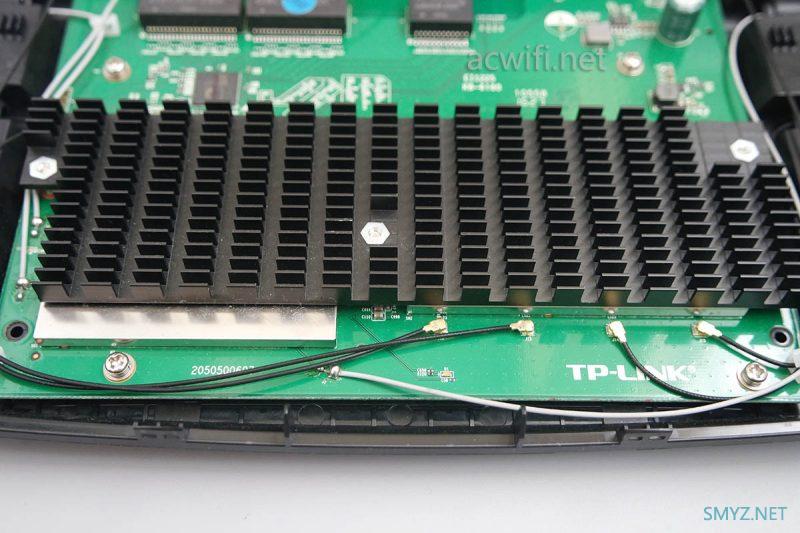

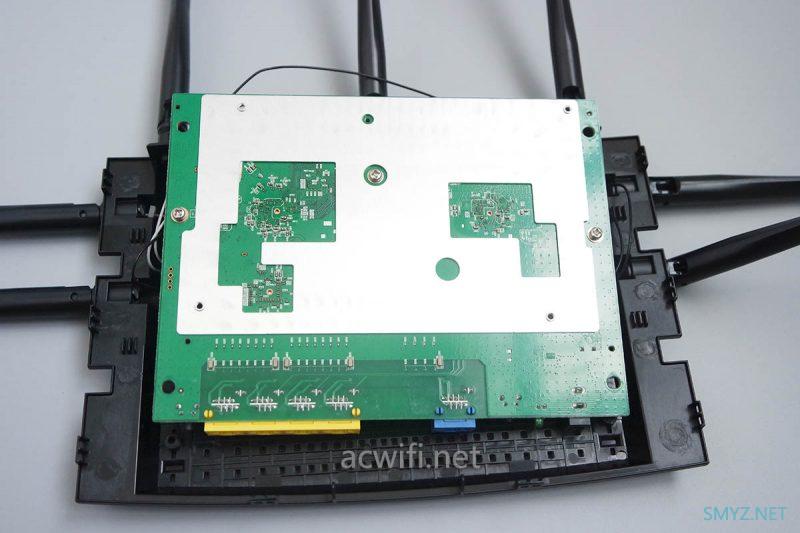

慢慢把主板翻转过来看看底部,也是有大面积铝片:

WDR8500拆机,500元内TPLINK做工、用料最好的一款

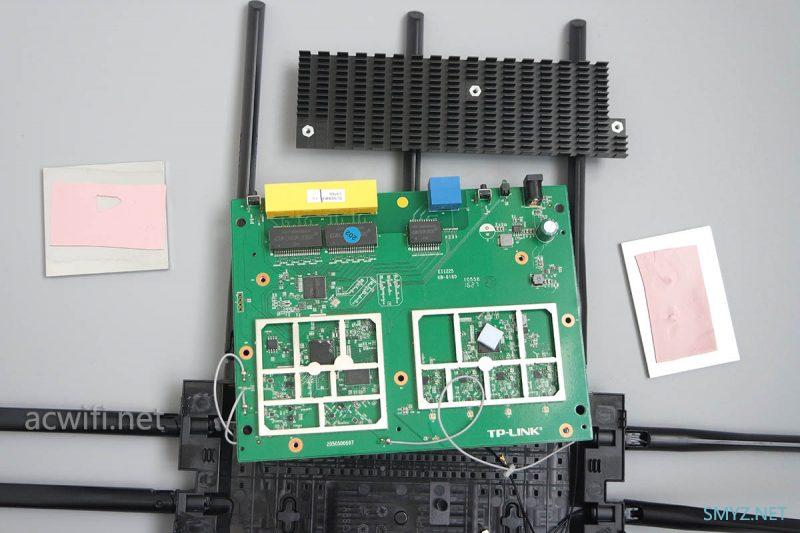

取下主板正面上的散热片和屏蔽罩。屏蔽罩与各无线芯片和每颗无线功放之间有导热硅垫。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

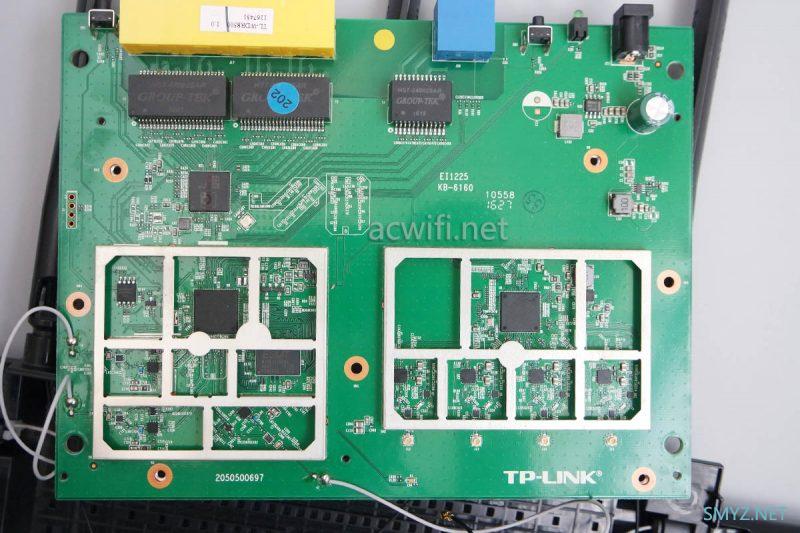

看着就舒服,下图左边是2.4G电路,带3路PA和LNA,右边是5G电路,带4路PA和LNA。整整齐齐地放着。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

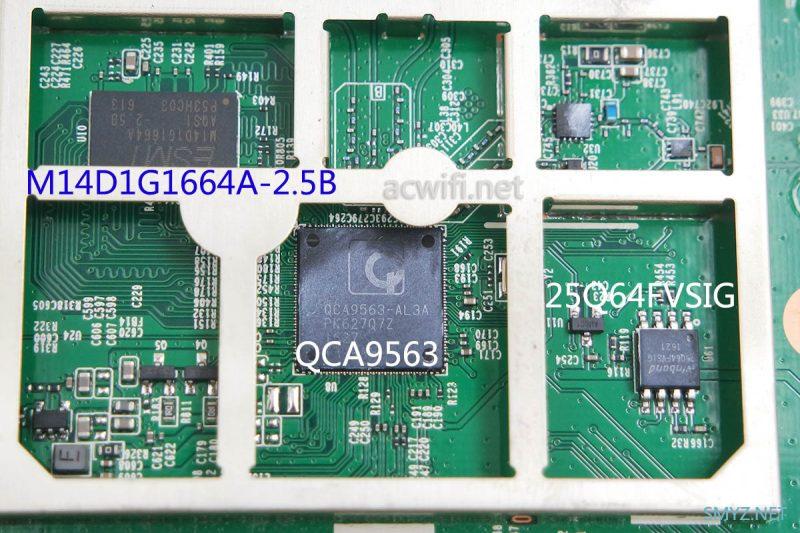

CPU是QCA9563,也负责2.4G的工作,3x3mimo,最高速率450Mbps,不支持256-QAM。内存是M14D1G1664A-2.5B,容量应该是128MB。闪存型号25Q64FVSIG,容量8MB。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

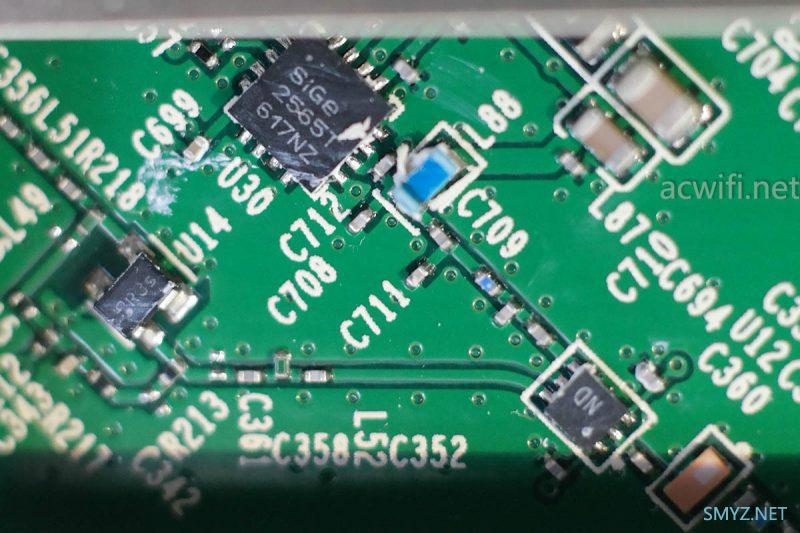

2.4G的PA芯片,丝印着SiGe2565T,型号是SE2565T。近期对水星D128G拆机,里面的2.4G功放也是用它。SE2565T的左下方是LNA芯片,型号不详,右下角射频开关,作用是切换发射和接收。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

这颗2.4G PA的参数如下:

Features


Dual Mode IEEE802.11b,IEEE802.11g,


IEEE802.11n


23 dBm,EVM = 3%,802.11g,OFDM 54 Mbps


26 dBm,ACPR < -32 dBc,802.11b


Integrated PA,Input Match,2.8V reference


voltage generator


Integrated Temperature Compensated,Positive


Slope Power Detector


Pb-free,RoHS compliant and Halogen-free


3 mm x 3 mm x 0.6 mm QFN,MSL 3

如果你想让2.4G信号很强,很简单呀,选项里固定用802.11g模式就行(如果有),不过速率只有54Mbps,功率最高达23dBm(200mW),在802.11n下知衰减到多少功率,参数里面没有。

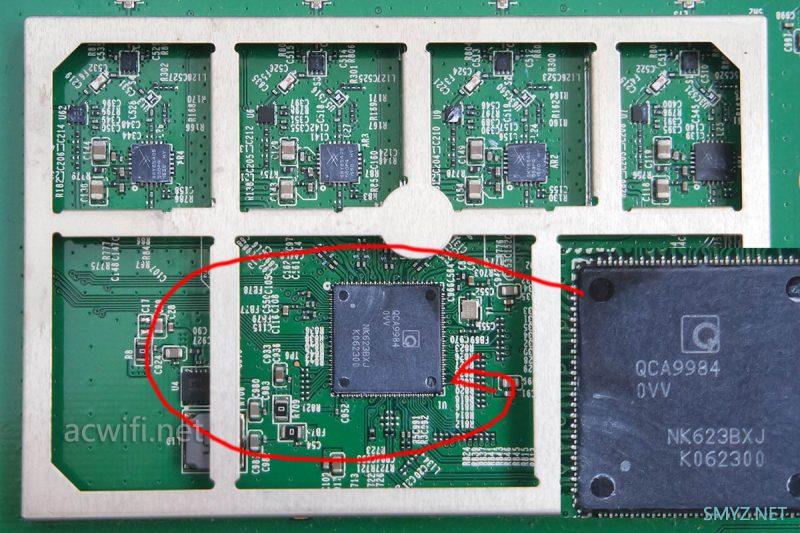

看5G电路,5G芯片型号是QCA9984,4x4mimo,最高速率1733Mbps,支持MU-MIMO,硬件支持160MHz频宽,固件不支持。有谁能抽出R7800的QCA9984驱动放进这台WDR8500里就好了,不过估计QCA9563的这颗CPU不能带飞QCA9984,它和MT7615N一样,是我比较喜欢的无线芯片。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

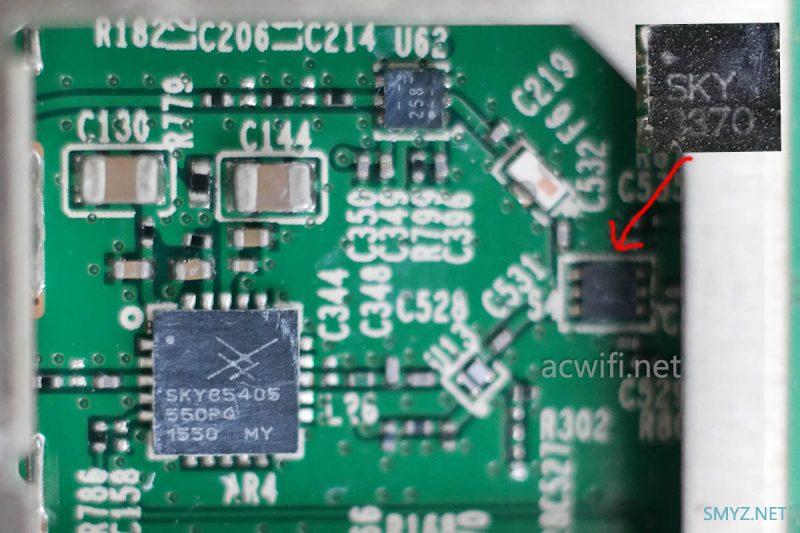

5G的PA芯片上丝印着字样:SKY85405,是Skyworks公司生产的SKY85405-11,属于高功率的功放芯片,顶部“258”字样的芯片应该是LNA,左边SKY13370是射频收、发切换开关。这些都是比较老的型号,现在新出的功放芯片都集成了PA、LNA和切换开关。 一颗就搞定你!

WDR8500拆机,500元内TPLINK做工、用料最好的一款

Skyworks SKY85405-11 is a 5 GHz Microwave Monolithic Integrated Circuit (MMIC) power amplifier (PA) with superior output power,linearity,and efficiency. These features make the SKY85405-11 ideal for wireless local area network (WLAN) IEEE 802.11ac applications.

参数:

Features


High linear output power for IEEE 802.11ac,MCS9,5.0 V


High transmit gain


Power shutdown mode


Superior gain flatness


Fully matched at RF input/output ports


Load insensitive power detector


Small footprint QFN (20-pin,4 x 4 mm) SMT package


(MSL3,260 C per JEDEC J-STD-020)

从上面参数来看,没有什么实质的数据,挺无聊的,要其它找到更多的料,我要知道它的最大功率。

找到了,看下面图表:

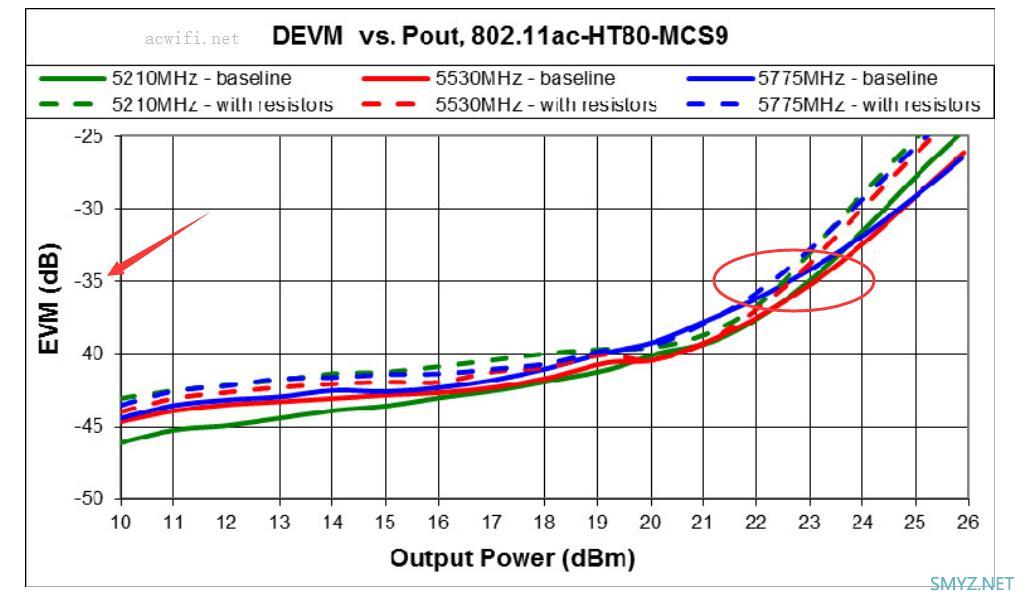

WDR8500拆机,500元内TPLINK做工、用料最好的一款

通常802.11ac要求PA可以保证-35dB以下的EVM,也就是说这张图中的纵轴。横轴是发射功率,对应-35dB DEVM的功率是22-23dBm。用低信道会强一点点,用106信道(DFS)最强,但这是雷达用的频段。(DFS的意思就是,开启后无线路由器扫描附近有没有雷达使用该信道,如有,就自动切换其它信道,如果没有,就启用5G。需要几分钟时间才出来5G。)

基于今年SRRC的强制认证,国内品牌的无线路由器会调整用料,使得符合低辐射的要求,也可以理解为减少无线功率。TPLINK要找一款有PA的产品都难,腾达AC9换螃蟹芯片,现在应该是清库存的时候,腾达MW6新、旧版本的变化也是适应SRRC认证,否则那么强的信号会被下架,荣耀pro2也有很强的信号,不知会不会有新版本,或固件更新消弱无线功率。华硕网件linksysp这些本身就有SRRC认证,所以要功率强些就改美国或澳大利亚地区。

较大面积的覆盖方案,一个无线路由器好难满足,所以mesh产品和ac+ap的方案才越来越流行。

有说错的地方,欢迎指正!
