腾达这台2.5G交换机是我最近买的第三台，我以为三台的芯片方案是一样的！通电后一测待机功率。。。。。
拆机前测试、拆腾了一番，在磨砂质感的外壳上很容易留下指纹。
包外装上的产品说明：（TEM2010F 10口2.5G以太网交换机）
机身和配件 ：
电源输出规格是12V/2A，实测通电后不插任何网口的待机功率是6.3W，明显比爱快那台S3009MT高了一倍多。所以呢，芯片方案肯定不同于爱快S3009MT和磊科GS6。
接四个2.5G网口时的功率是8.9W，插8个2.5G网口时11.7W，继续把两个2.5G电口模块接入SFP口，即全部插满且各口速率均在2.5Gbps，这时功率达到了14.4W。这电源配上12V/2A的输出规格，是很有必要的。
一共10个网口，8个2..5G网口，2个2.5G SFP口：

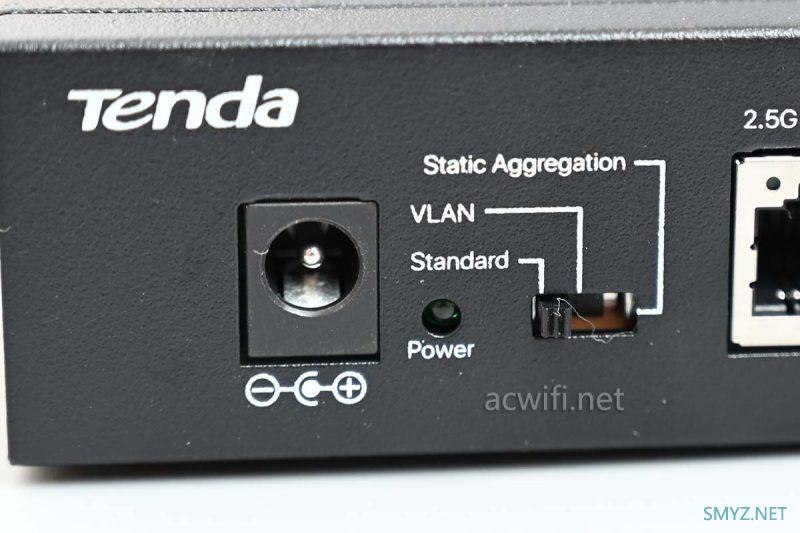

有物理切换开关，对应着三种模模式，我然官网上抄的内容：
模式一：标准共享所有端口均可互相通信，可视为一台标准的即插即用的2.5Gbps以太网交换机
模式二：VLAN隔离1-6口相互隔离，可与7，8，SFP1，SFP2口互通，有效防止广播风暴
模式三：静态汇聚（NAS专用模式） 该模式下端口通过静态汇聚最大带宽可达到5Gbps，轻松访问网络附加存储 (NAS) 设备，实现高效上传下
后面会对静态汇聚进行简单的失败测试。
我以为有风扇在里面呢，侧面这样的散热孔：
另一个侧面：
背面有接地线的位置 ：
机身底部：
标签上的型号：TEM2010F
拆开外壳：
好大的散热器呀，好多无线路由器都没有采用这么大的散热器：
主板几乎塞满了机身：
取下固定螺丝，抽出主板并翻过背面：
底壳上有三块导热硅脂垫片，表示有三颗主要芯片？？”三颗主要芯片“旁边分别有三颗EEPROM，型号分别是HE24C64，容量8KB，另一颗型号是H25S40，这个查不出容易多大。我猜是5MB，哈哈！

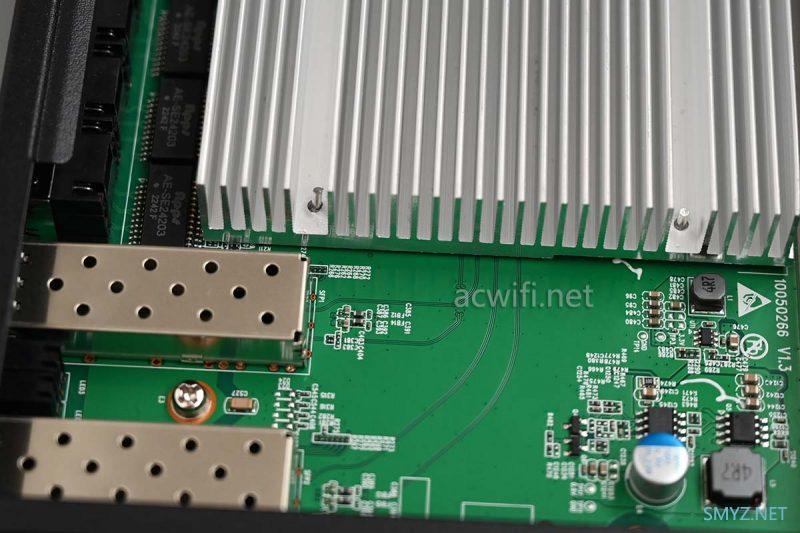

翻到主板正面来：
散热器的四个脚焊锡固定，比较难拆。真怕里面的硅脂是带胶水的，幸好不是。
拆下散热器后：
看散热器有有多厚：
主控芯片不是螃蟹的，M字头：
腾达TEM2010F交换机的主控芯片是马牌的M98DX-BIH2，找不到资料。

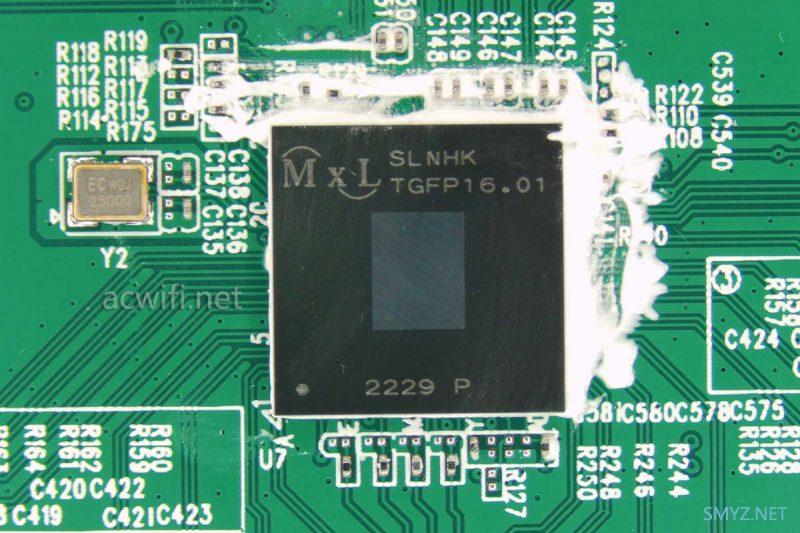

另外有两颗型号一样的芯片，上面丝印着”SLNHK“ ，这种代号很有Intel的味道。（MaxLinear收购了Intel的家用网关业务部门）

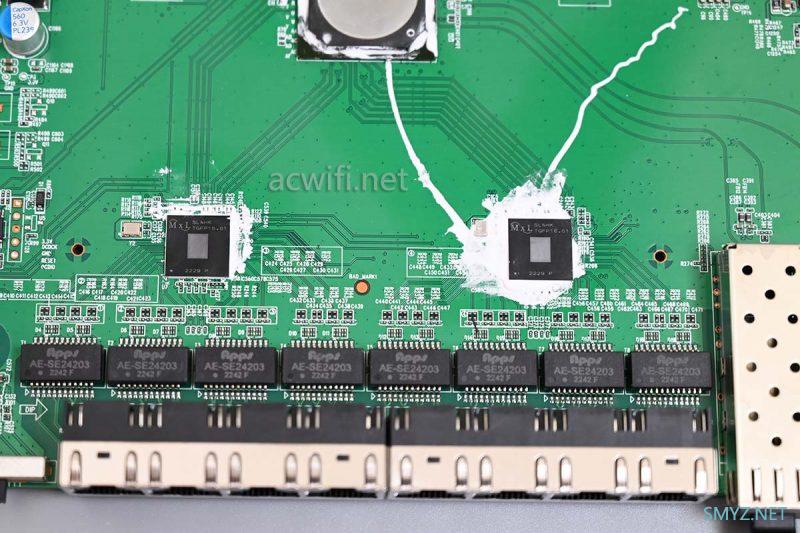

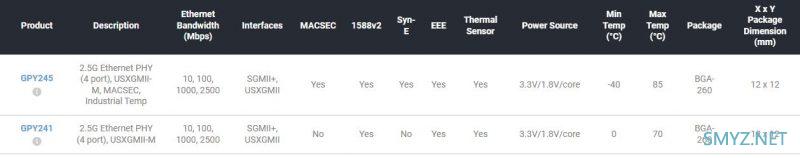

8个2.5G网口，分两组，每组4个网口接到了”SLNHK“芯片上，显然这是四口2.5G PHY芯片，型号不是GPY241就是GPY245，（2.5G Ethernet PHY (4 port),USXGMII-M,MACSEC,Industrial Temp）。从功能和成本上来衡量，GPY241的机率很大
PHY241也很可能会出现在以后的Wi-Fi 7产品当中。
这颗估计是闪存芯片吧，从电路上来看。查不到资料。。
啥都差不多，影响心情。
拆完了：

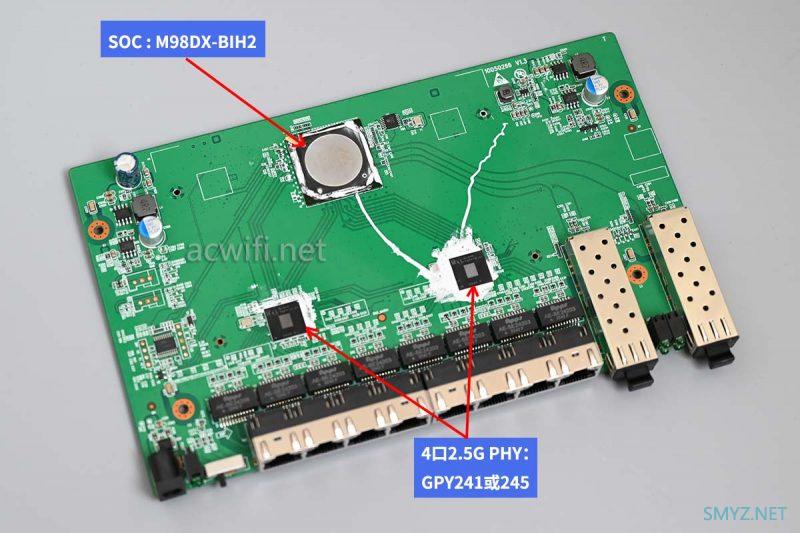

腾达TEM2010F的芯片型号汇总图如下：
先测一下三款猫棒的兼容性，这款腾达交换机的兼容性挺好的，跟之前的两款2.5G交换机相比是最好的。结果如下图：
AQC107的光口网卡（TL-NT521F）也能认2.5G速率，但对模块的要求高。上图的所有模块，AQC107均不能识别。偶然拿了一根10G跳线，居然可以识别2.5Gbps。以下两款都可以，差别只是长度上：
这2根跳线，AQC107固定2.5G速率，接在腾达TEM2010F能认，接在XDR6080的SFP口也能认2.5G速率，接爱快S3009MT和磊科GS6不识别。

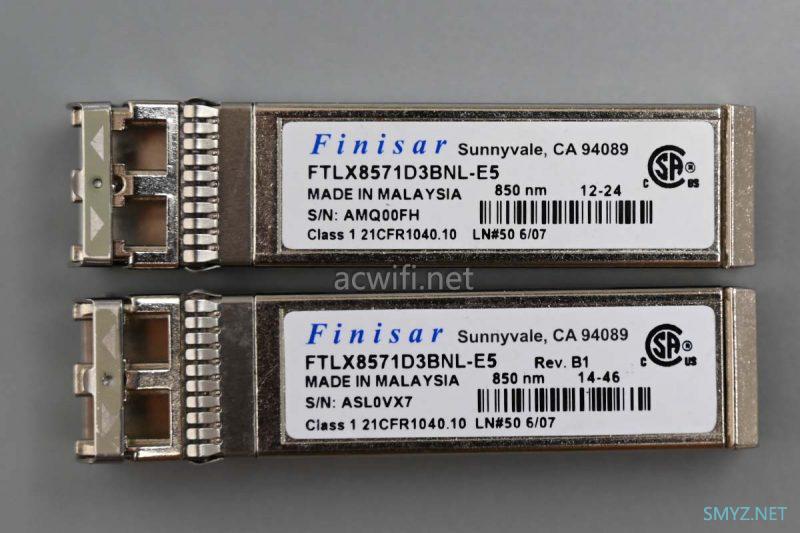

FINISAR的10G模块让我觉得有点神奇，所以我买了两对10G模块回来。结果不认2.5G速率！
要连接电脑，真心建议电脑网卡的对端接个2.5G电口模块就行。。。。不要搞2.5G SFP网卡，没意义。
爱快S3009MT与这台腾达的尺寸比较：

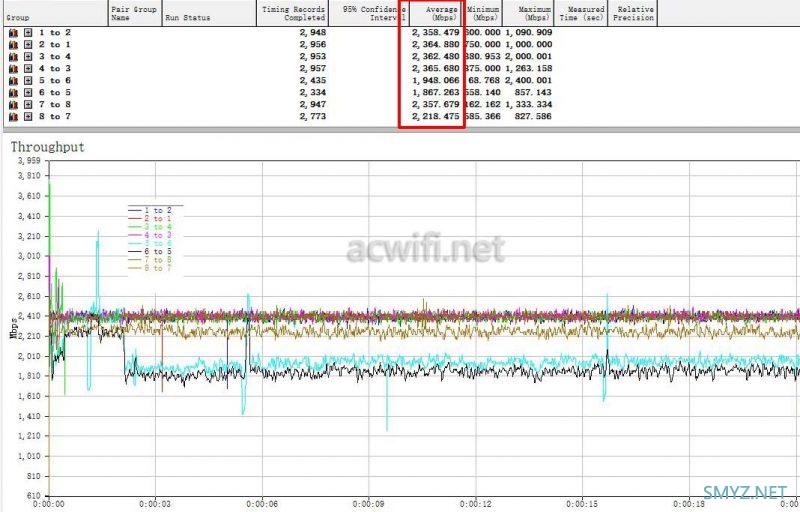

接下来是八个2.5G口的同时双向打流，测试每个口在双向下的吞吐率，结果如下：
从上图来看有2个口跑得差了一点点。其它都满的。

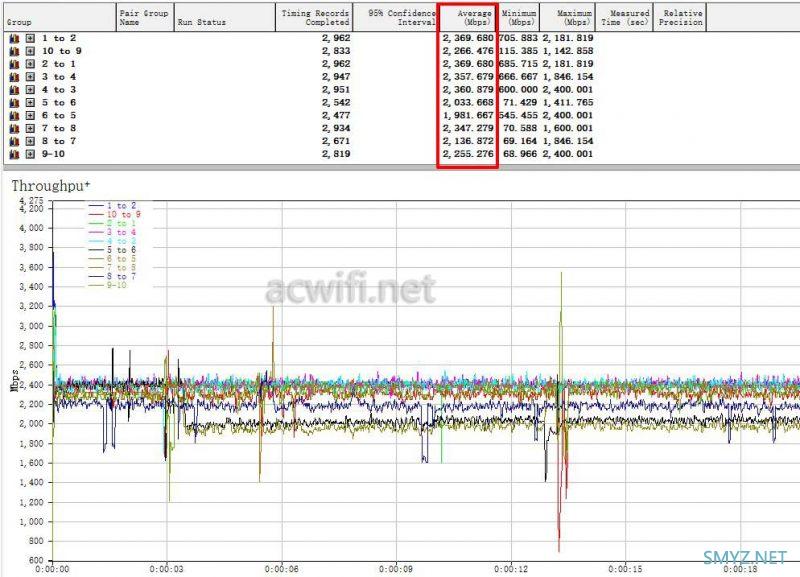

然后是插满10个2.5G口同时双向，2个SFP我接了2个2.5G电口模块。结果如下：
也是第5和第6个网口有点低了点。
总体还算可以的！
最后测一下静态聚合，威联通464C只支持动态聚合，测不了。哈哈！
Intel X550-T2固定2.5G速率，设置好静态聚合，接在腾达TEM2010F的聚合网口，这台X550-T2的网络就会变得非常慢，不知原因出在哪里。
好了，本篇拆机就这样吧。如果你不喜欢螃蟹，就可以考虑这款马牌+Intel的组合，发热高些。其它没啥！按需选择吧！
