这款弱电箱神器的外包装：

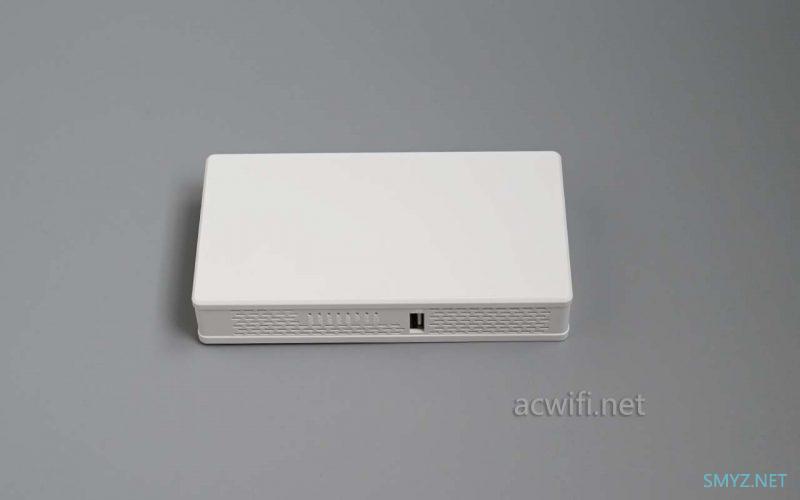

白色的机身：

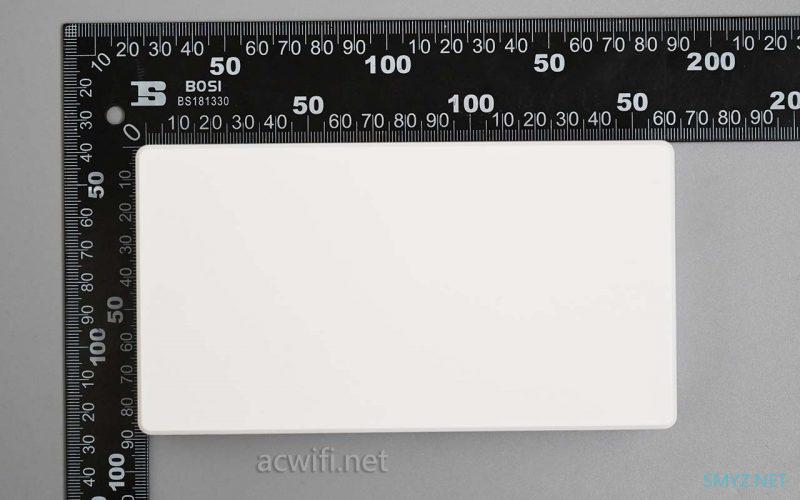

外壳尺寸，大致160mmx86mm，厚度29mm。体积比较小，毕竟是入墙式的无线AP。

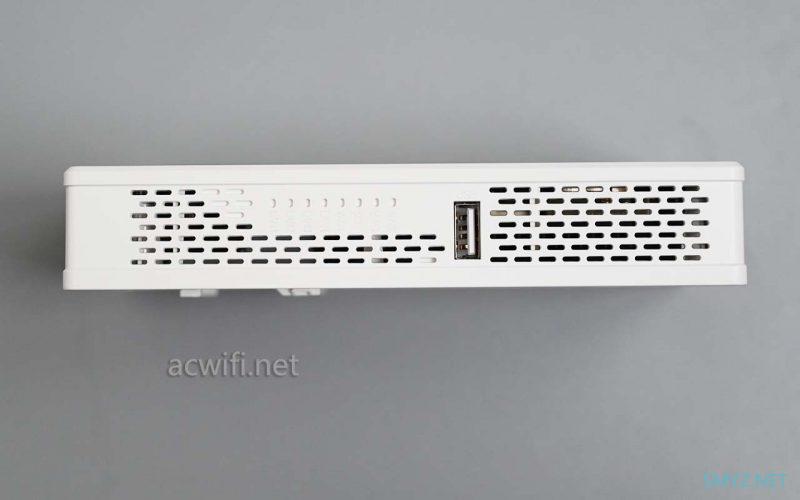

有一个USB接口，不过这个原厂固件里并没有USB的选项。等于用不了！

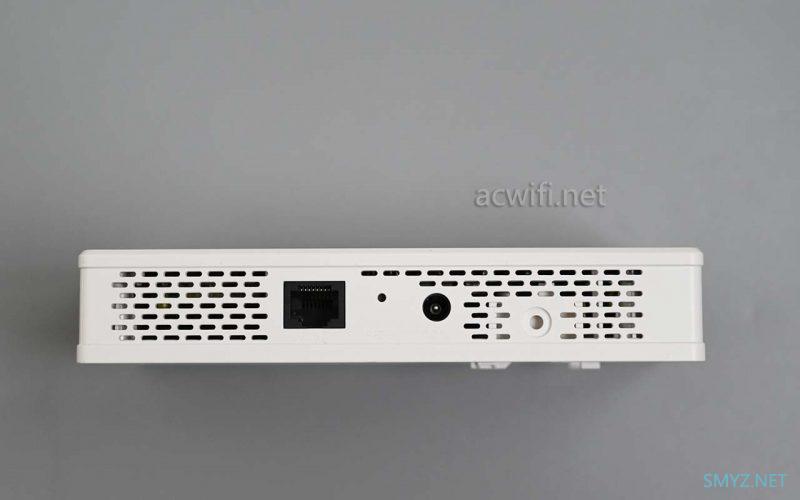

另一个侧面有一个CONSOLE口，有一个DC 12V电源接口：

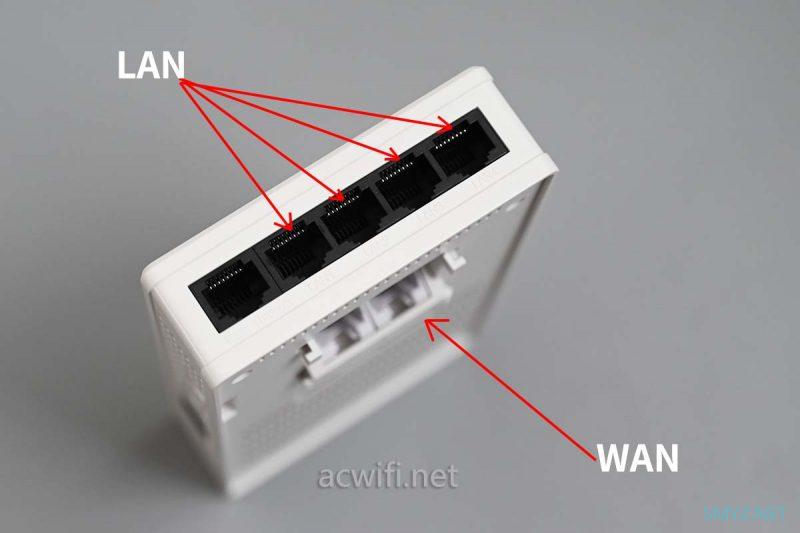

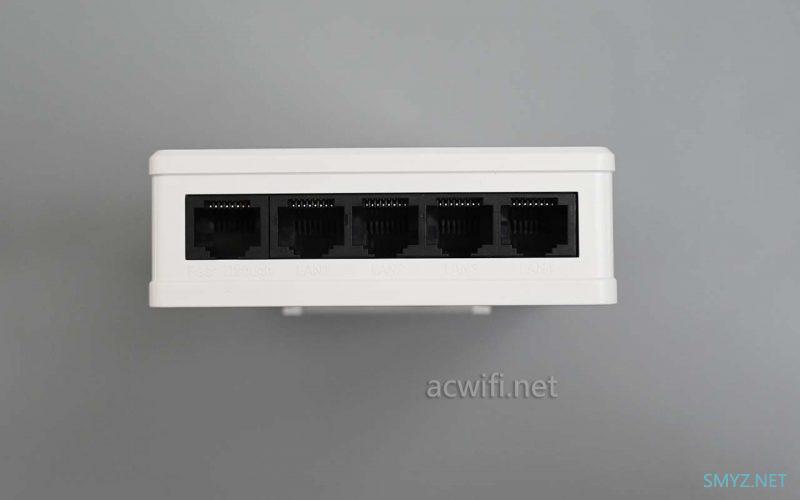

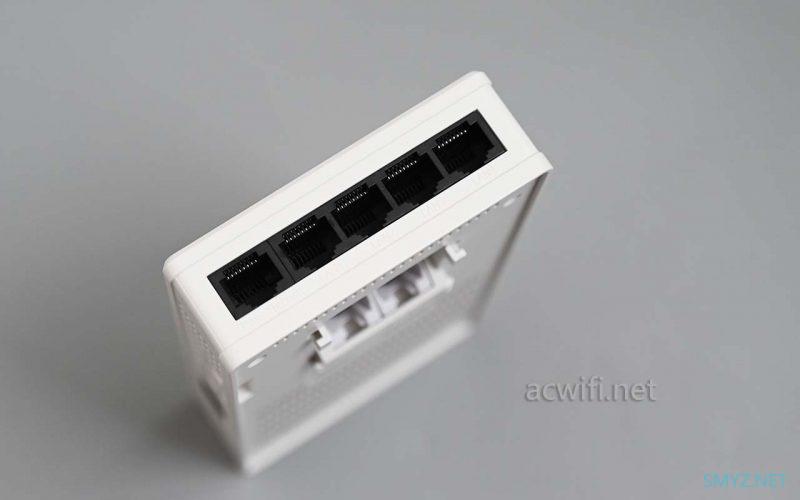

下方一个五个黑色的网口，左边是Pass Through口，右边四个LAN口。全千兆！

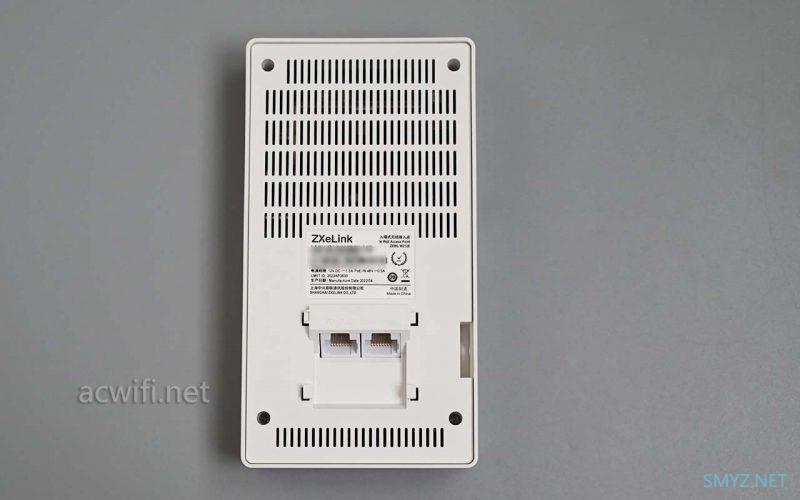

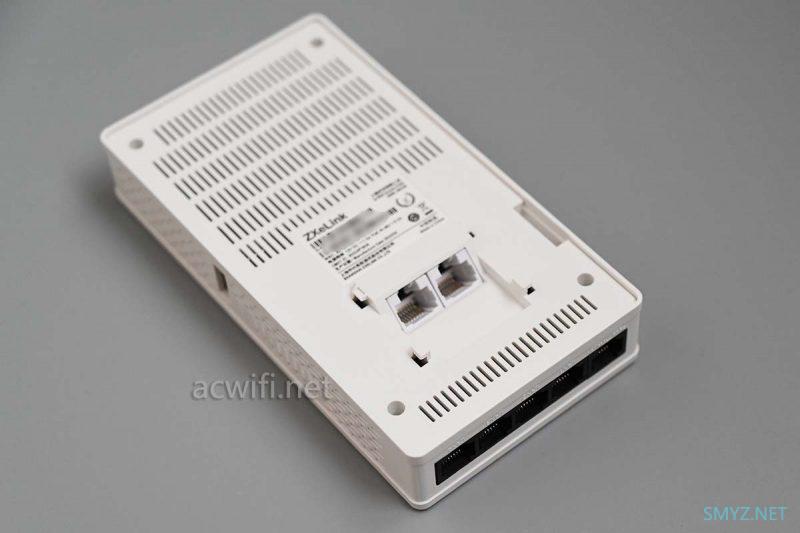

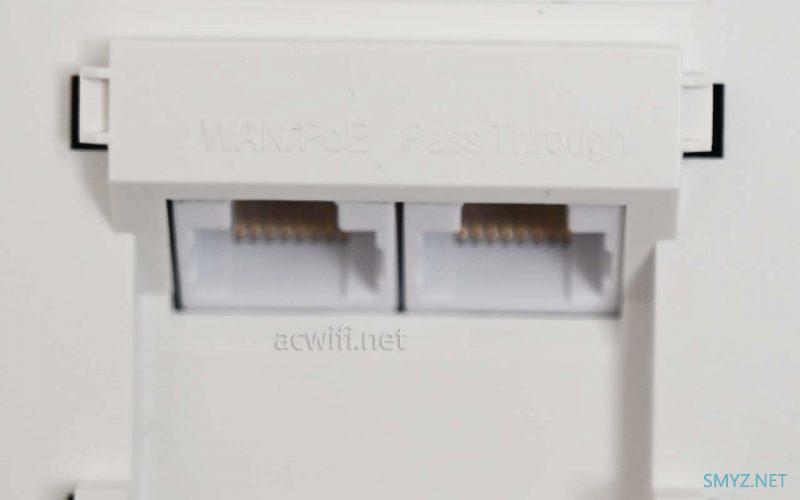

背面还有两个千兆网口，左边是WAN口+PoE供电，右边是Pass Through口
这款AP的网口真多呀。

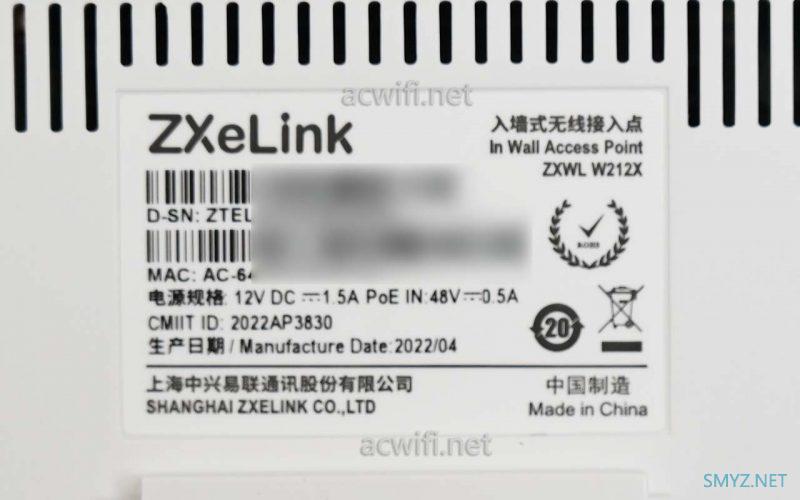

产品标签信息：
DC电源输入规格是12V/1.5A，实测联网后的待机功率是4.8W。不高！

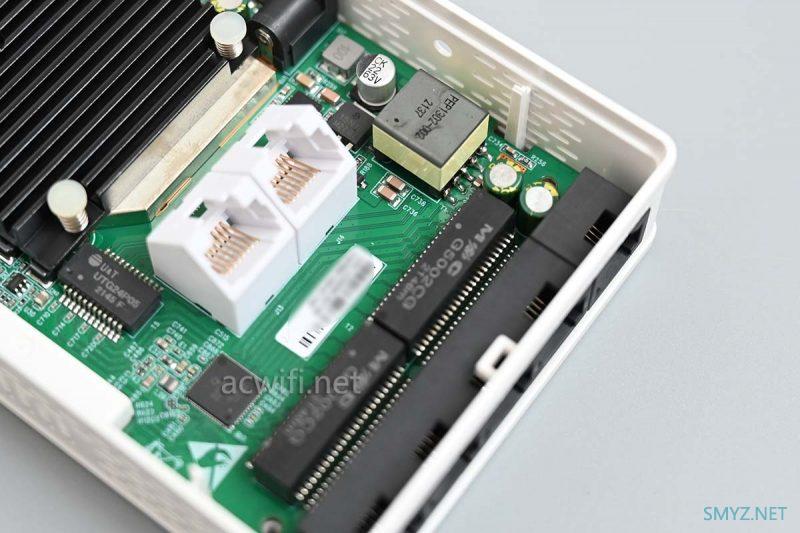

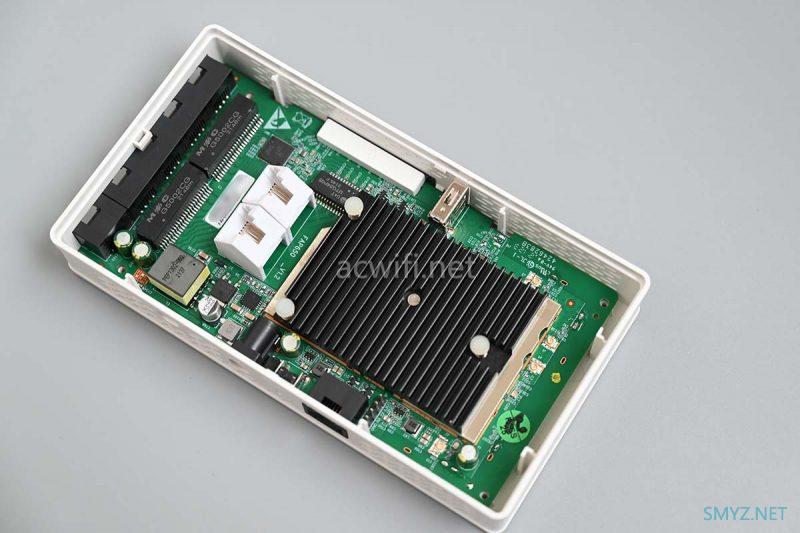

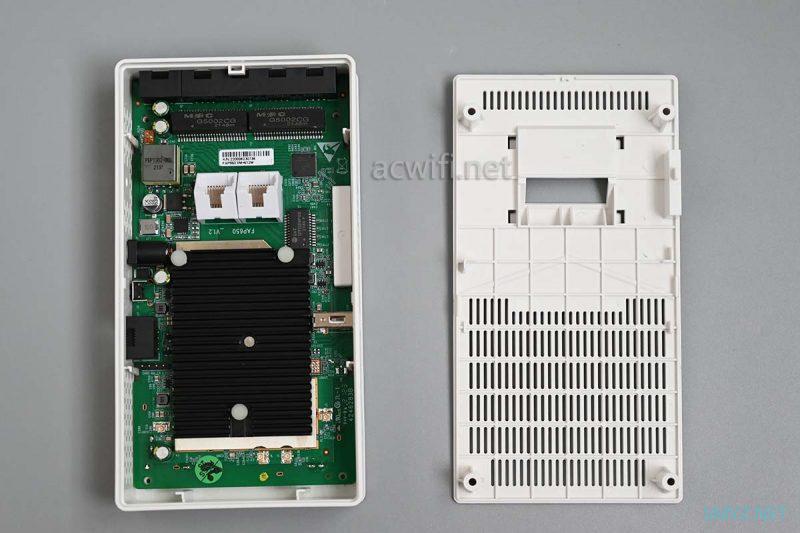

拆开底壳：

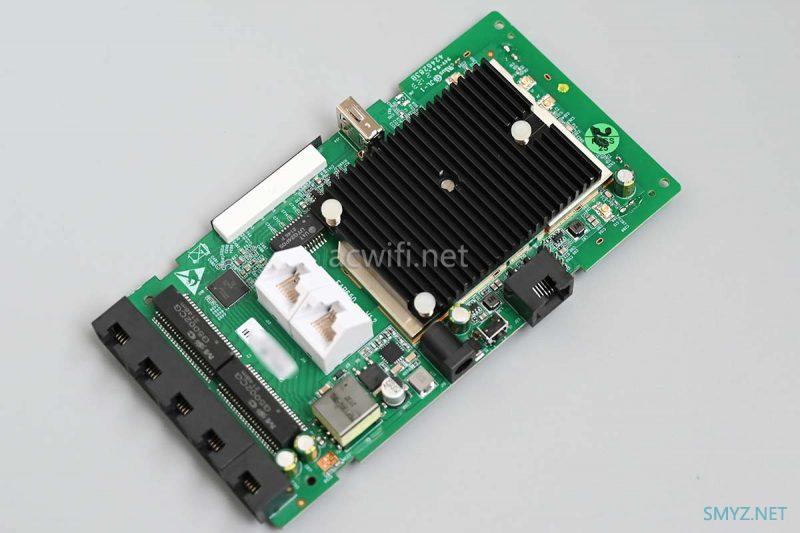

主板中间有个散热片：

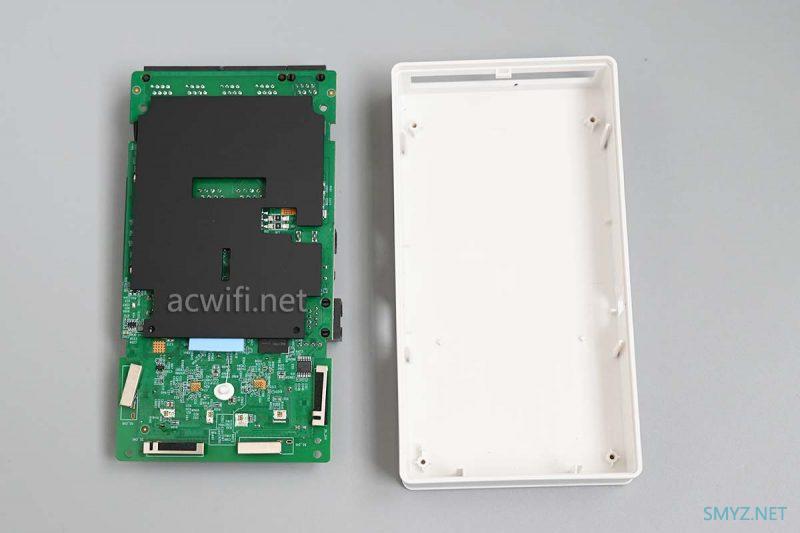

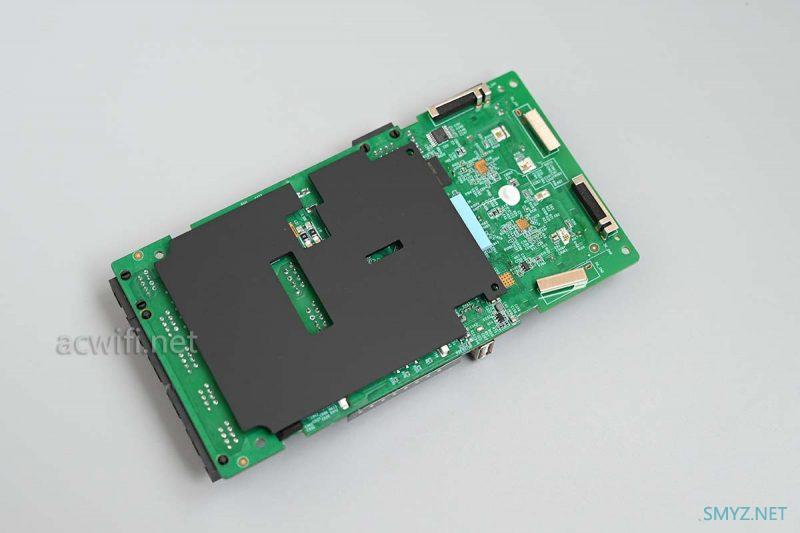

艰难地拆机主板，主板与外壳卡得比较严紧。拆出来后翻过主板背面，也有有一片黑色的散热铝板：

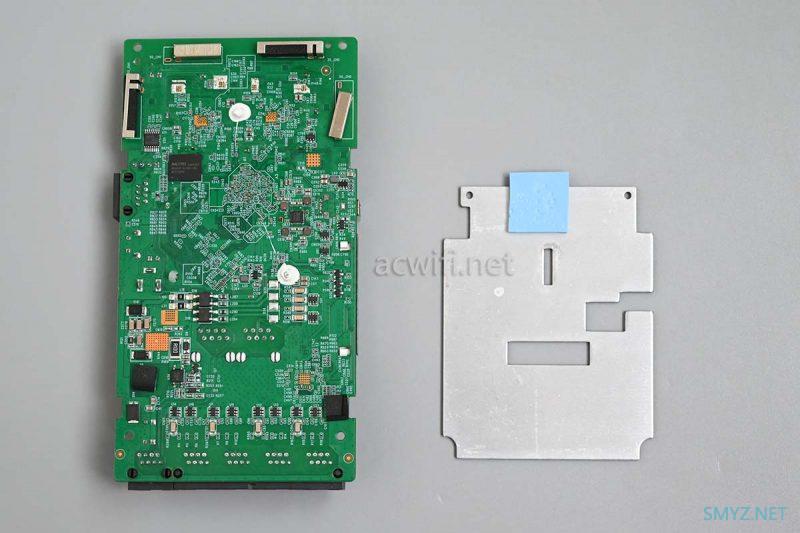

卸下这片铝板：

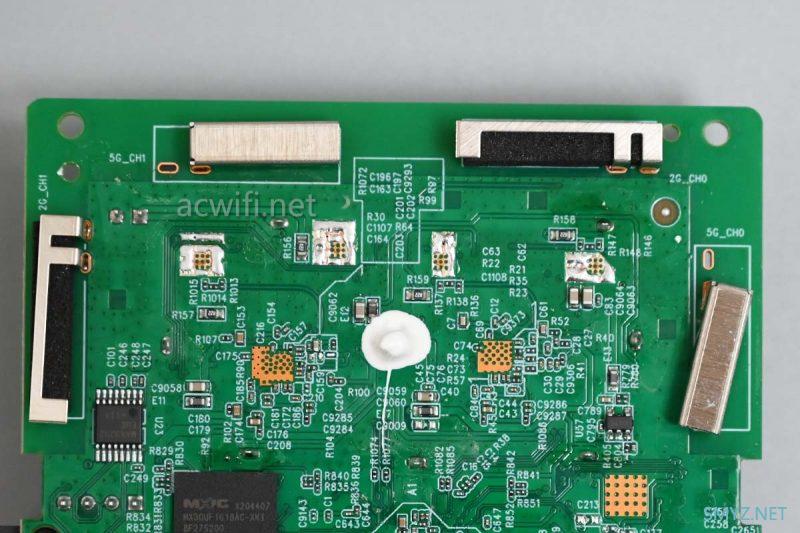

从打开外壳的那一刻就没看见过天线是不？而且IPEx座子也是空的没有接任何天线。 其实四根天线就在主板背面，且焊在主板上：

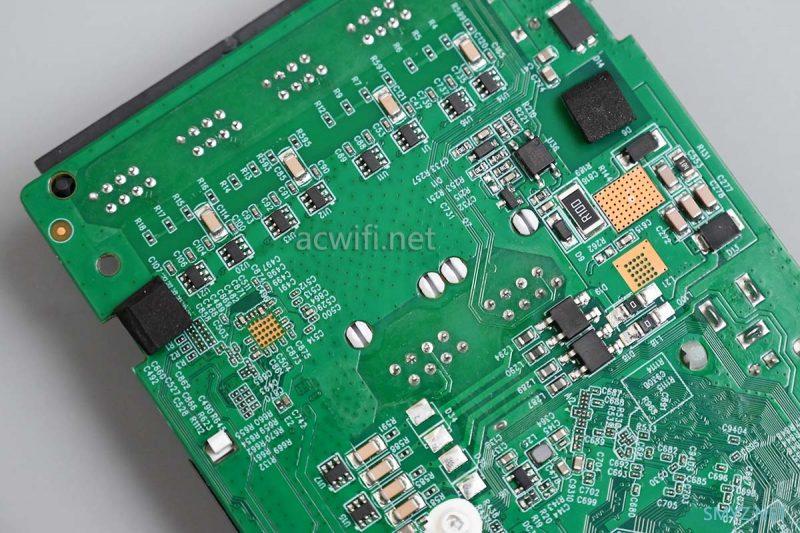

主板背面有那么多元件，我都看不懂。

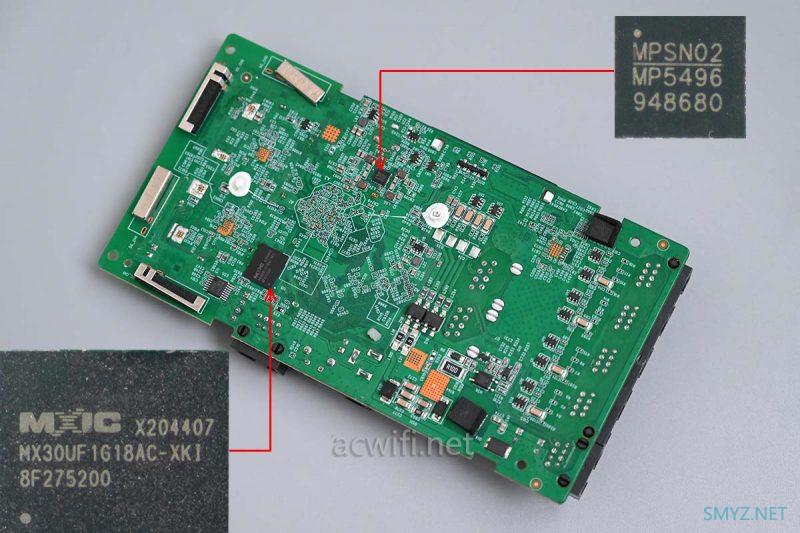

主要有两颗芯片，一颗是电源管理IC，型号是MP5496，另一颗是闪存芯片，型号是MX30UF1G18AC-XKI，容量128MB：
翻过来主板正面：

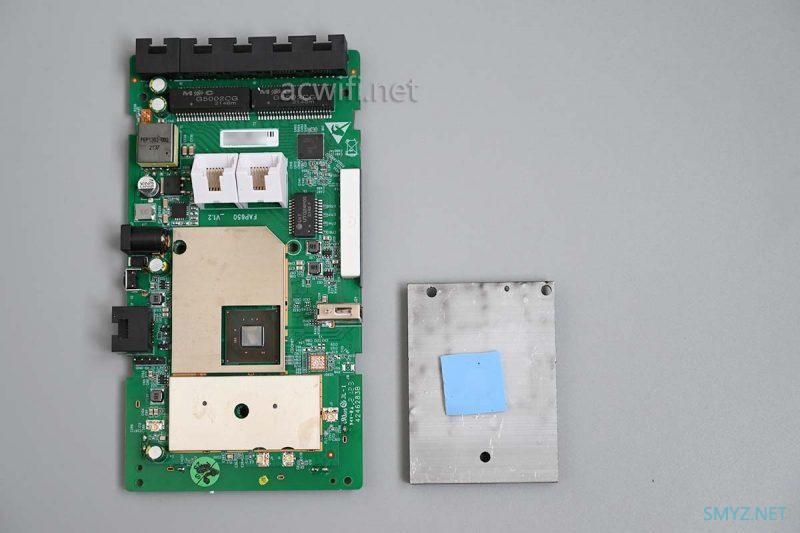

拆下散热器：
有两片屏蔽罩：

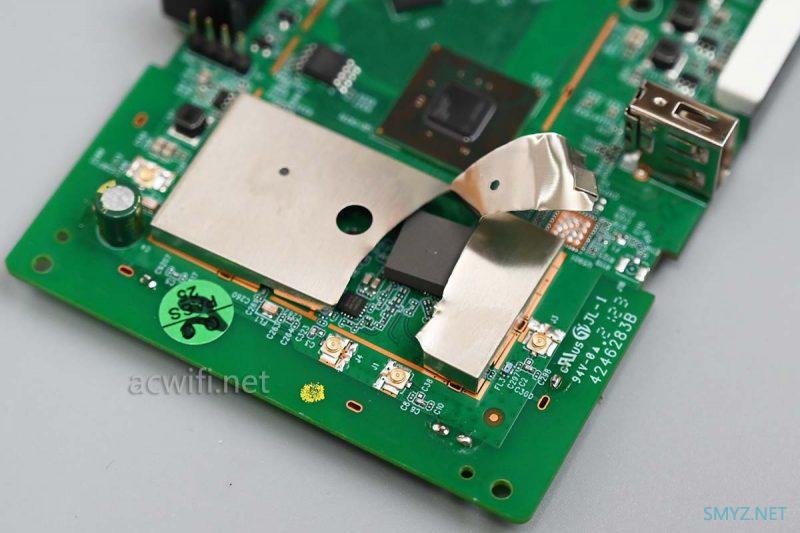

撬开它俩，不是，只能撬开一个，另一个焊接的，只能撕开：

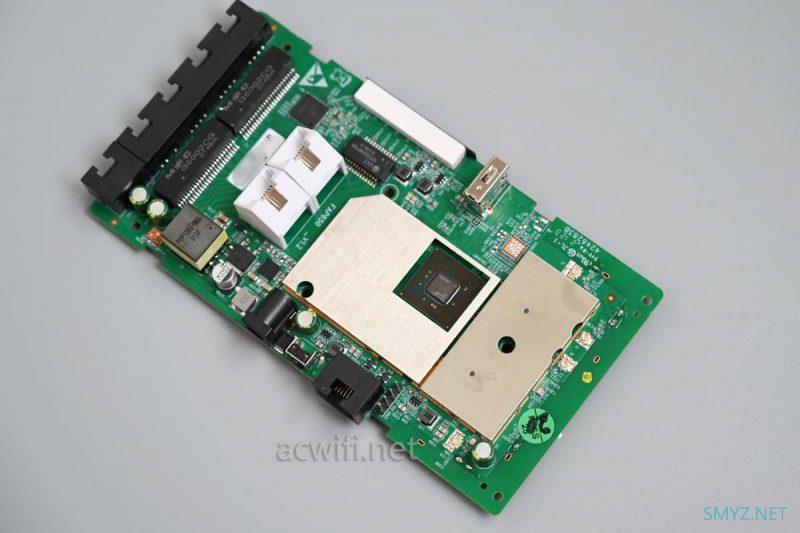

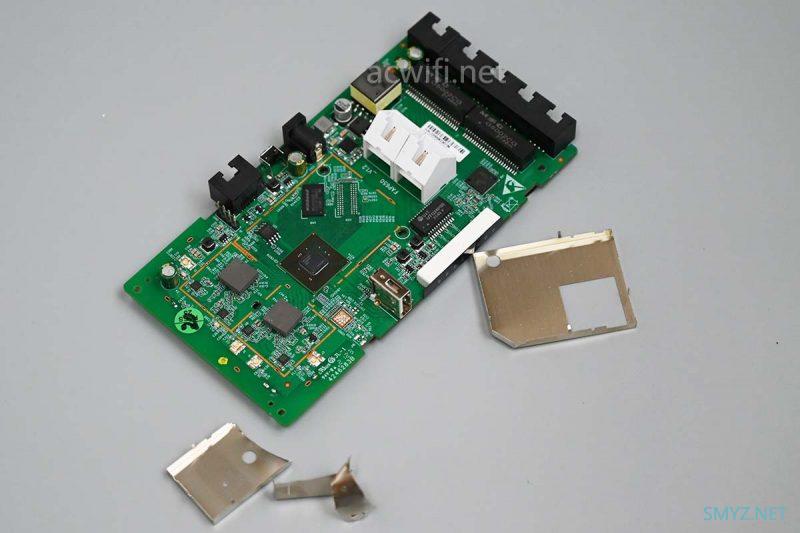

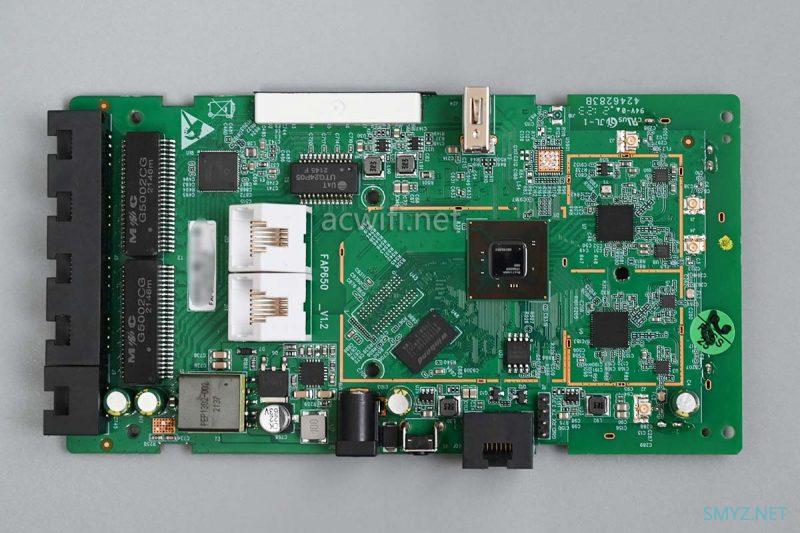

把两个屏蔽罩飞走之后：
先看哪里好呢？

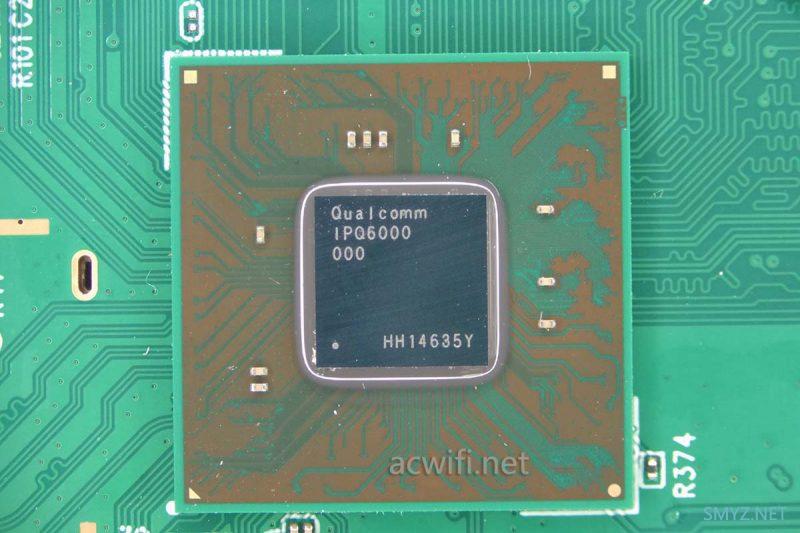

这款无线AP的CPU型号是IPQ6000，四核A53，频率1.2G，集成单核NPU 1.5GHz，集成2T2R的2.4G和5G无线基带，2.4G最高速率574Mbps，5G最高速率1201Mbps。

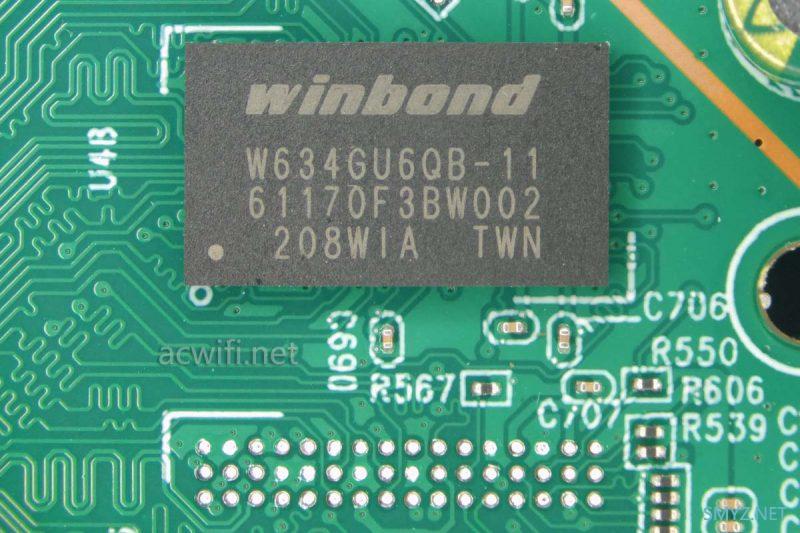

旁边的内存芯片型号是W634GU6QB-11，DDR3L，容量512MB：

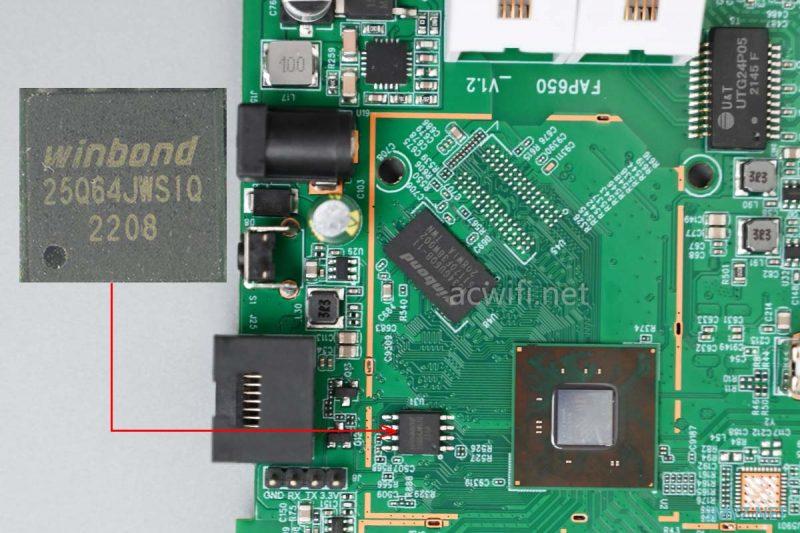

旁边还有粒闪存芯片，型号是W25Q64JWSIQ，容量8MB：

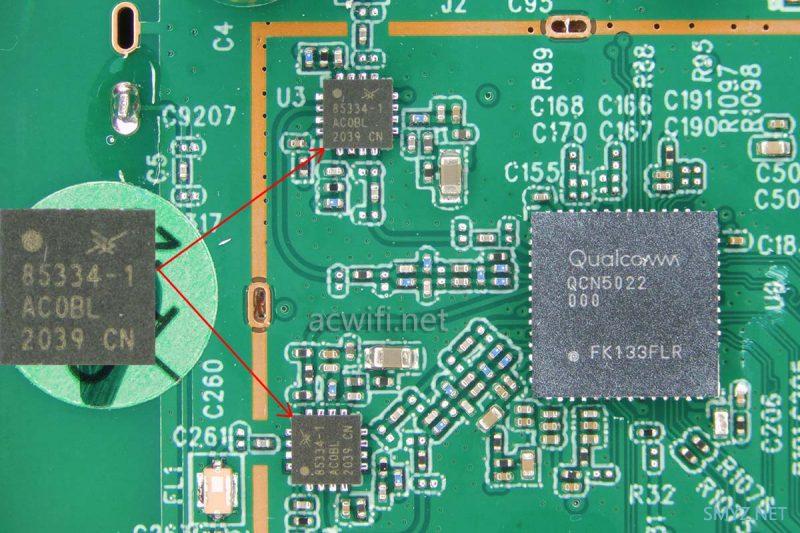

2.4G RF芯片型号是QCN5022，外置了两颗2.4G FEM芯片，型号是SKY85334-11：

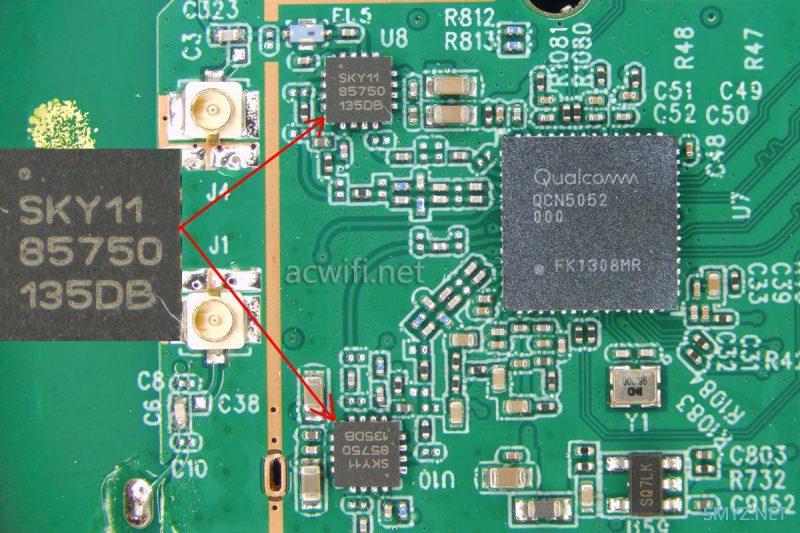

然后是5G RF芯片，型号是SKY85750-11：
SKY85334-11和SKY85750-11都不算高功率。
两颗白色网口附近的五口千PHY芯片：QCA8075：

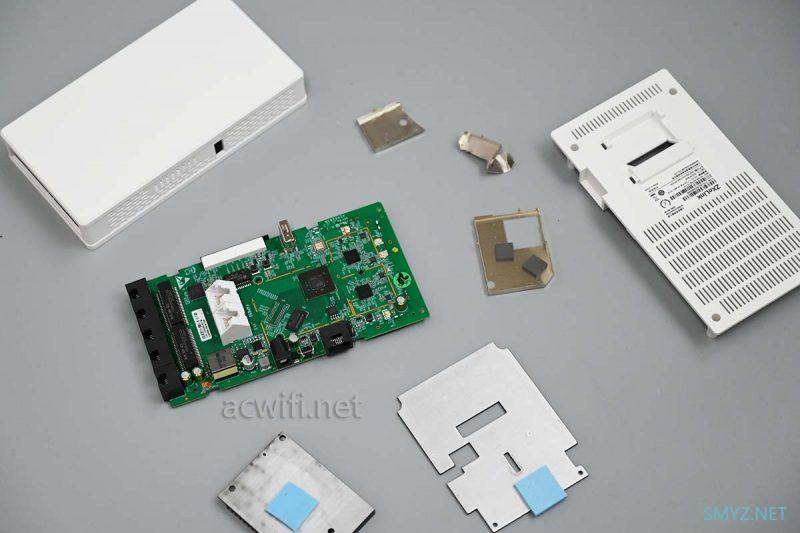

其它没什么看了，至此，这台这款无线AP拆机完。

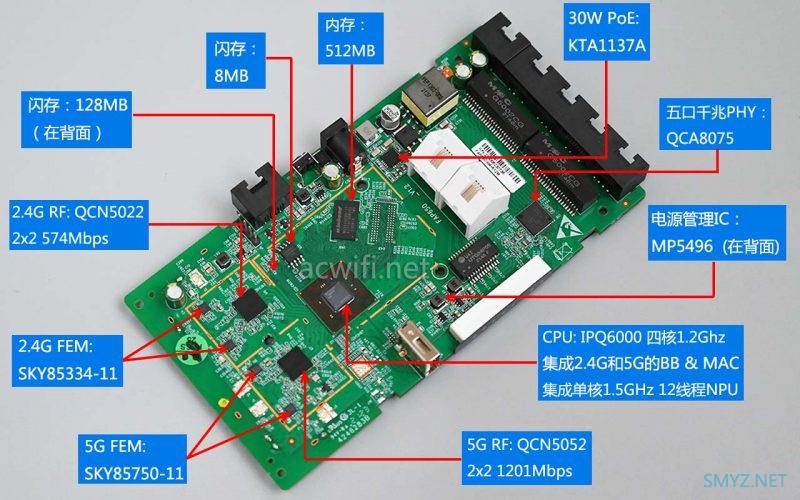

所有芯片型号如下图：
在D点的测速看看。原厂固件在D点，手机11是连接不上的5G Wi-Fi的，太弱了。原厂系统也不能保存一些参数。要刷第三方固件才能好好地用。

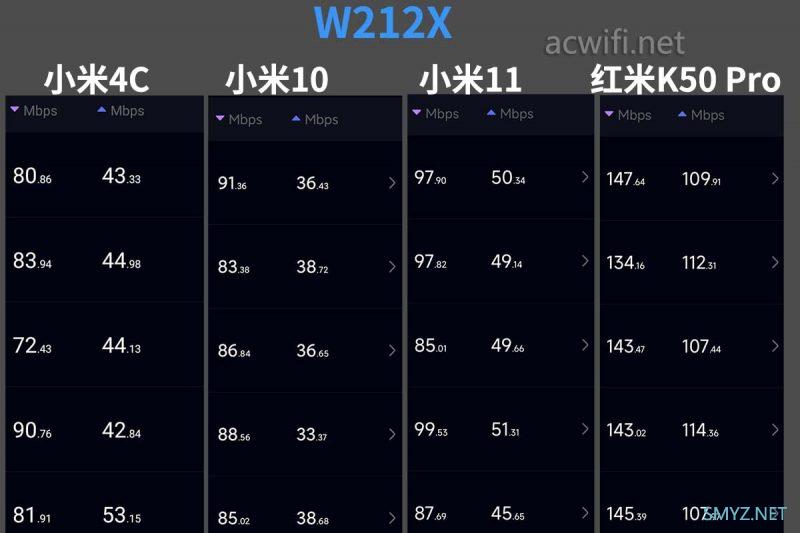

以下D点测速是刷了lean固件后的：（只测5G，信道44）
小米11能连接上，不过测速结果比较一般。

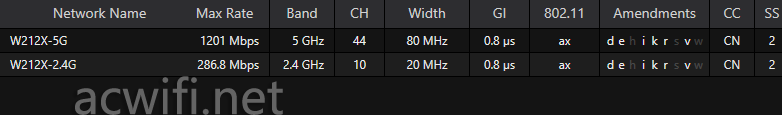

关于K和V的支持：
原厂固件和lean的OP固件只支持802.11v，暗云的固件能开启kvr：

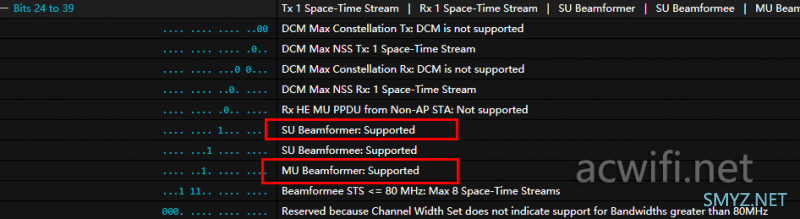

哪个固件都支持MU-MIMO和波束成形：
刷了OP固件之后，有5个网口能用，包括一个PoE网口，刷完固件后默认的WAN口就是PoE口，这些网口也可以自己定义哪个做WAN哪些做LAN。

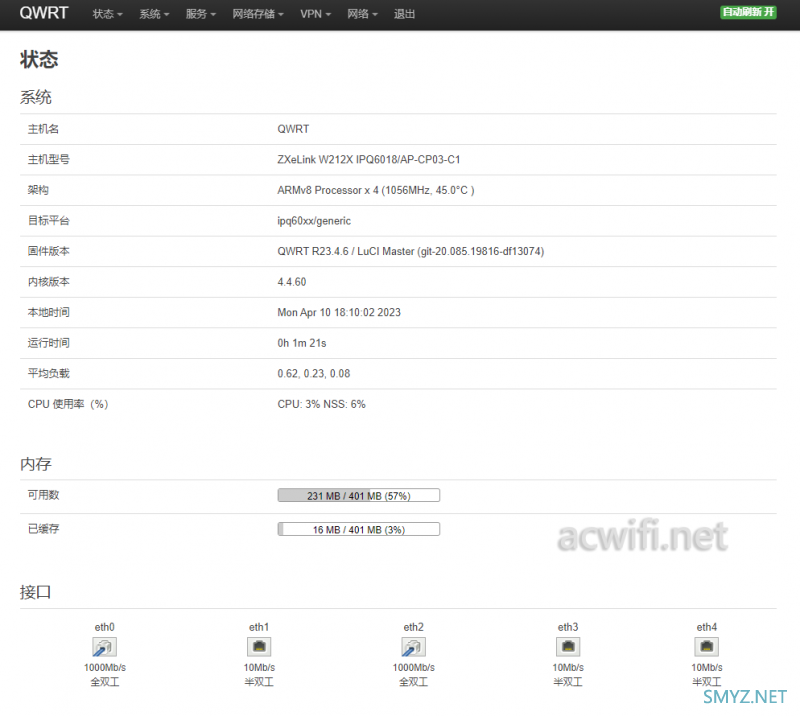

OP界面：

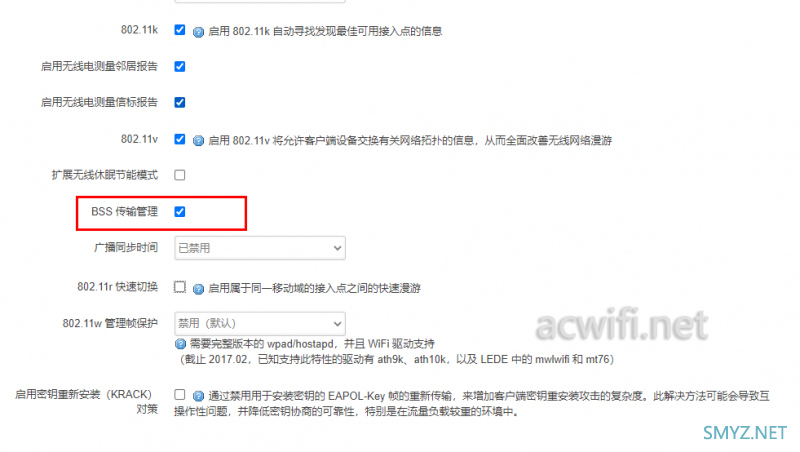

暗云固件里，要打开802.11k，一定要勾选“BSS传输管理”，其它机型的OP系统也是如此。
刷了固件之后功耗提升了一点点，5.1W左右，CPU频率最高在1.8GHz。系统里面有工具可以调节CPU最高频率和模式。即使调低了最高频率，对功耗变化不明显！（因为显示1.8G是4.4的bug，实质最高1.5GHz ）

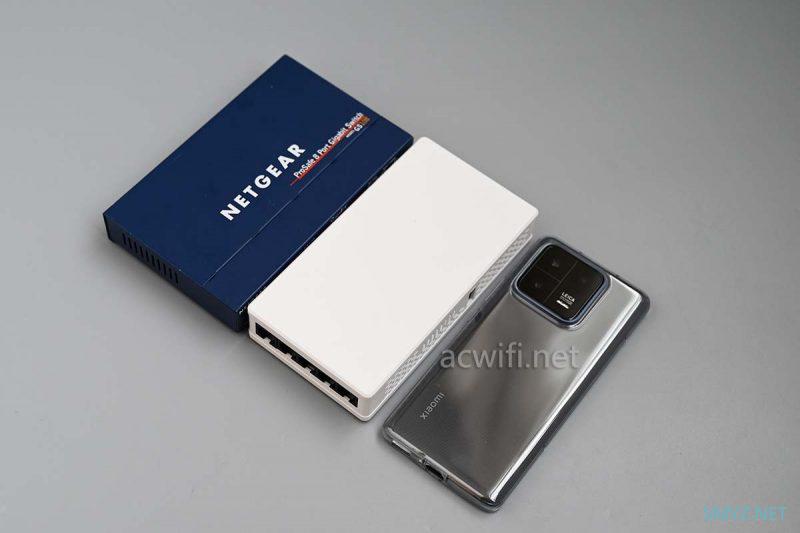

关于发热，IPQ6000本身发热量不大，主板两面均有散热片，加上机身两侧和底部都有散热孔，机身不会有烫的感觉。8口交换机的体积，个人认为它非常适合塞进弱电箱里当主路由使用。下图是跟网件8口交换机和一直闲置的小米13 Pro的合影：
这是工厂的尾货，数量不多。默认带UBOOT，装的纯净版本，根据自己喜好去下载对应的固件刷上就行。按需选择吧！
