爱快IK-S3009MT买来有个月了吧，一直比较忙就没摸它。这款8口2.5G交换机，第一印象就是温度相对低，好可能用的新款芯片方案，而且价格相对也便宜。

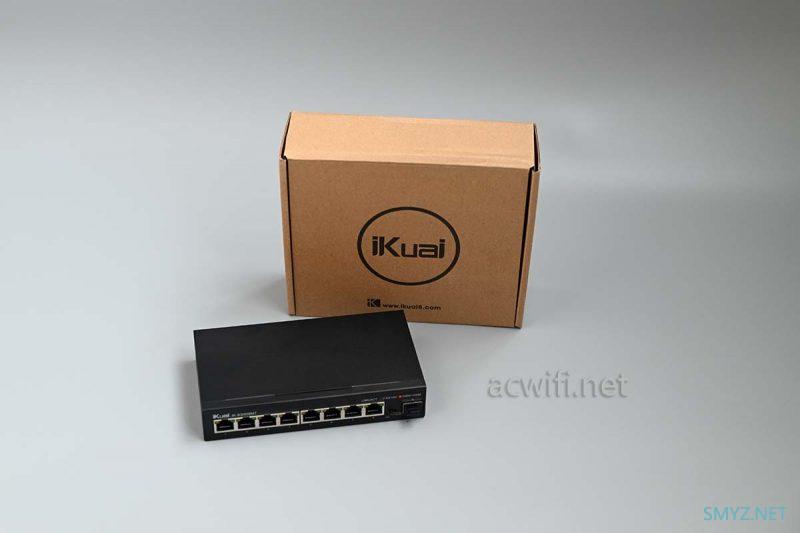

包装盒子上的商品标签：

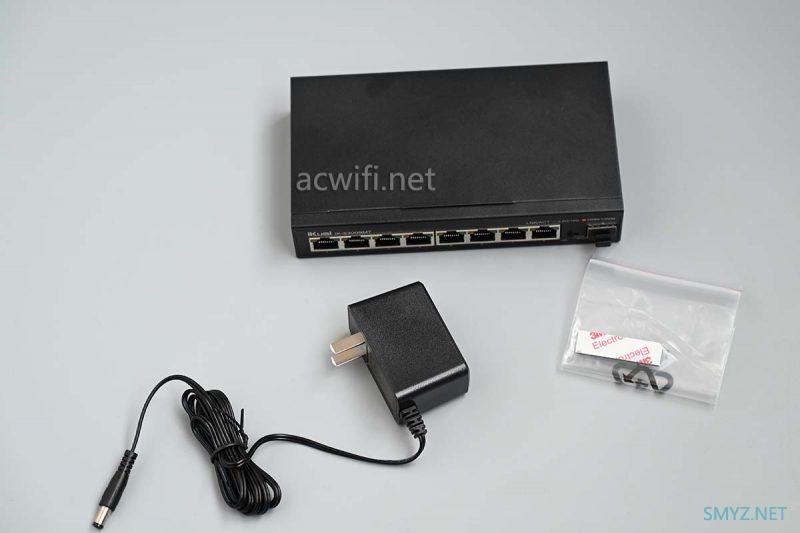

在拆机之前进行了一翻测试，所以机身上面都有我的指纹。（SFP防尘帽子我可能测试时拿了其它机身上的）

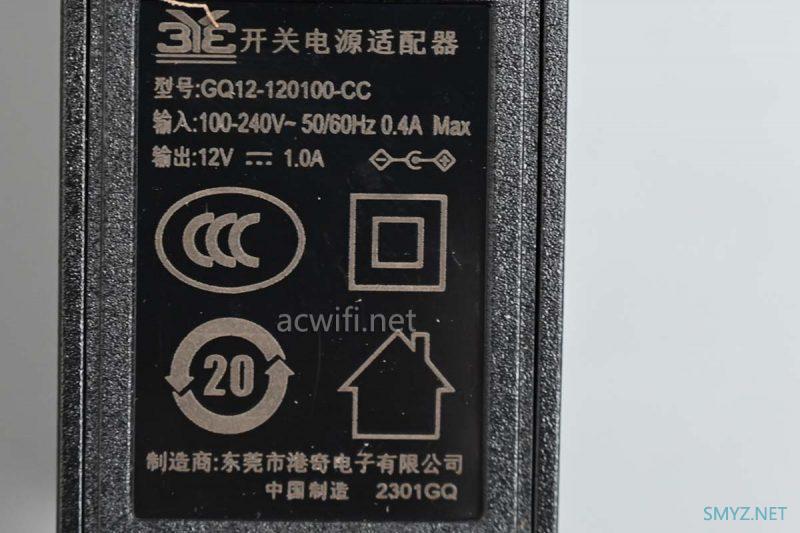

电源输出规格是12V/1A，空口时的待机机率为2.3W，插4个2.5G网口时功率为5W，再插10G SFP+时功率为5.7W，全部插满时的功率是8.6W。功耗相对来说不算高！
同样插4个2.5G网口，爱快这款S3009MT的功率5W，而TP的5口2.5G交换机插4个2.5G网口，已经达到7.9W。两台都插满网口，机身温度要比TP的5口2.5G交换机（SH1005）明显低。

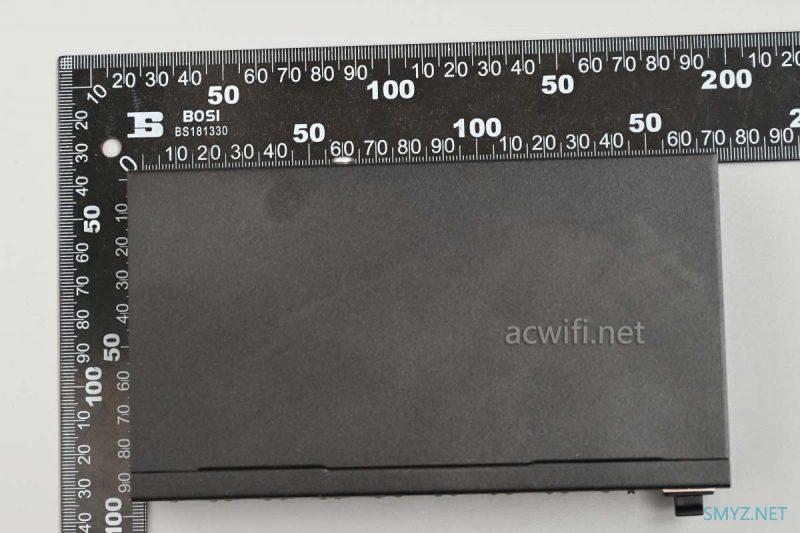

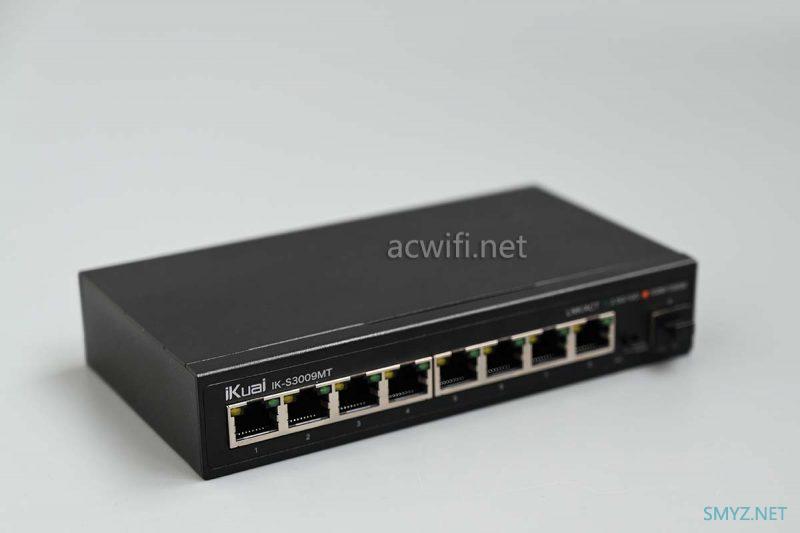

机身小巧 ，长宽大概是17×9.5cm：

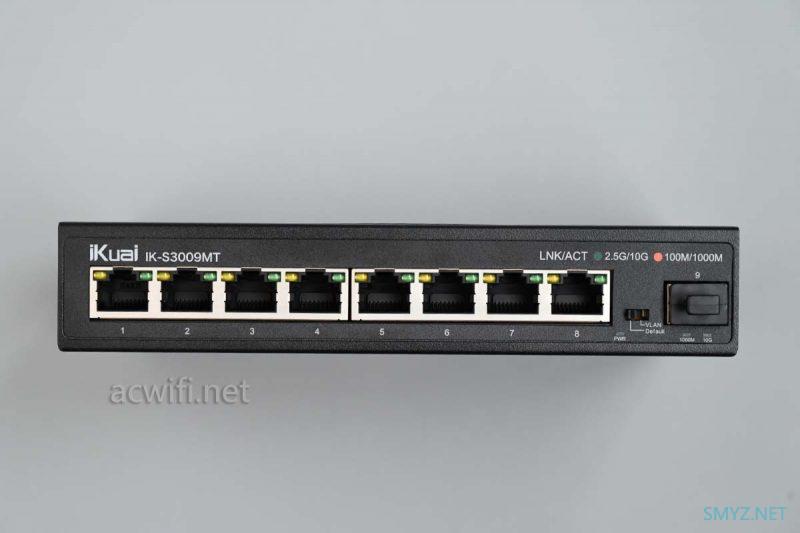

SFP+旁边有个切换键，一键切换到静态VLAN，让每个端口都彼此隔离。

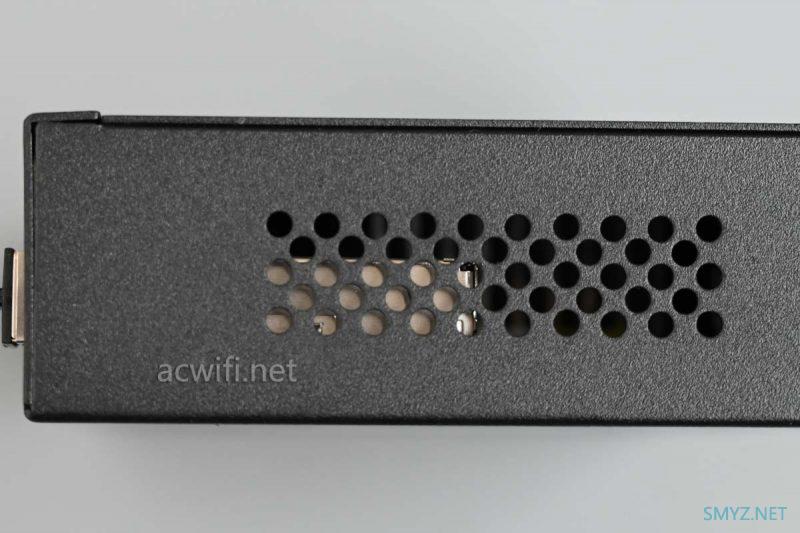

SFP+侧面有散热孔，而另一侧没有散热孔。

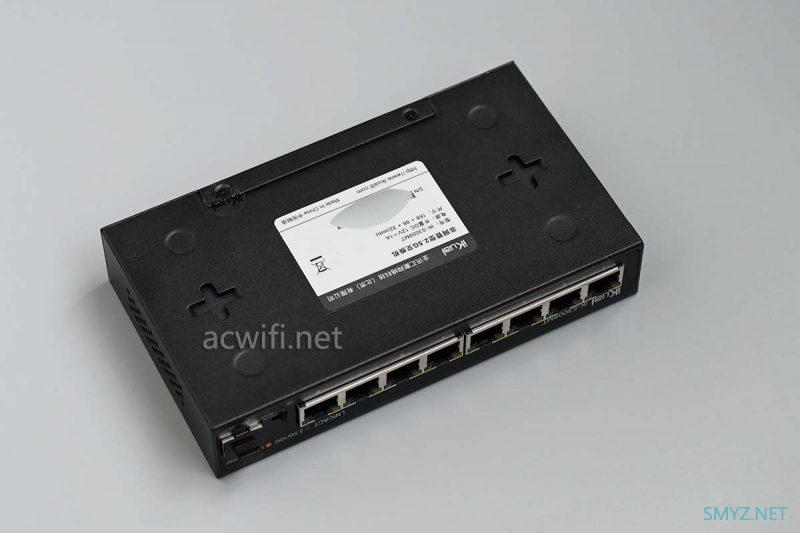

机身底部有挂孔：
IK-S3009MT机身底部的标签忘记拍照了，内容跟包装上的一样。

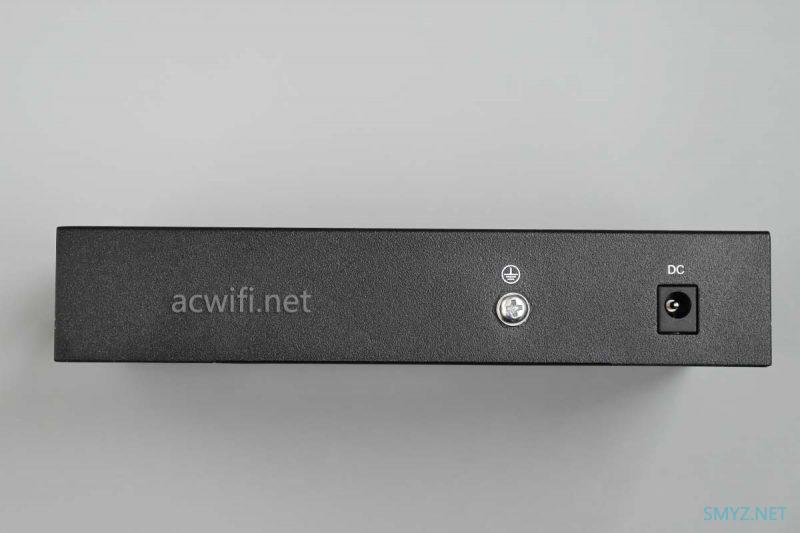

DC接口在背面

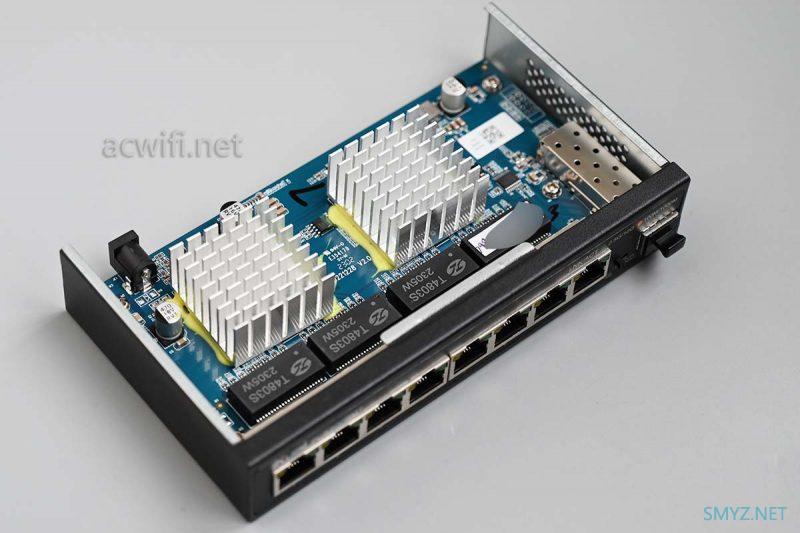

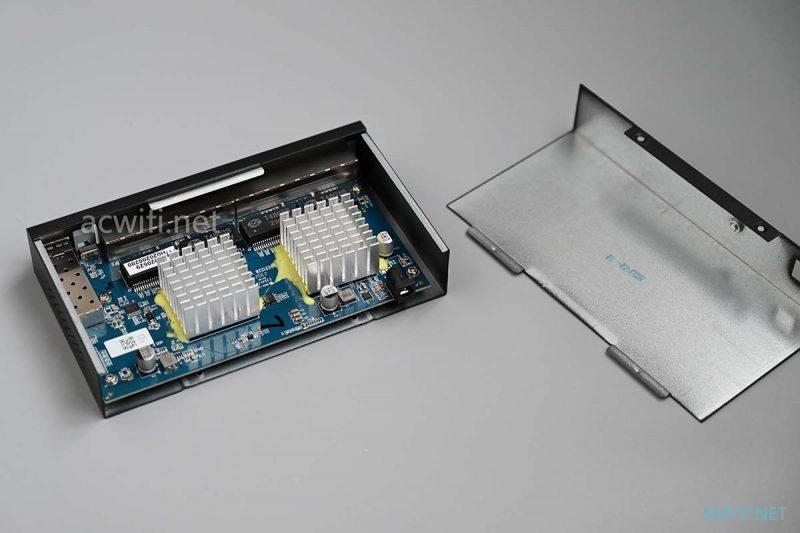

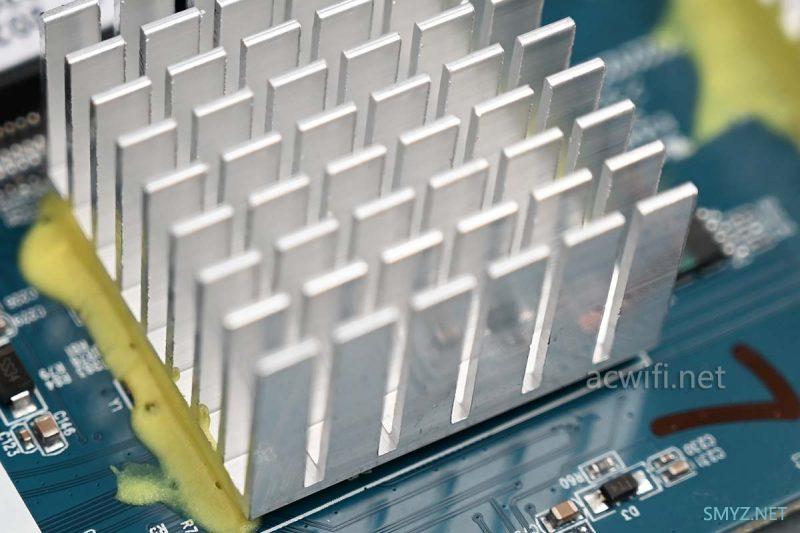

拆开铁壳后看见两块铝散热器耸立着：
但，为毛没有8颗2.5G PHY芯片？？莫非。。。。。
散热器不好拆呀，两侧涂上了黄色的胶做固定。要撬开它是比较困难，用蛮力撬开很容易造成芯片虚焊。此时，我决定先装回去，做想做的一些测试，测完后再大胆地拆，即使坏了，也有点价值：至少能让你们看清楚芯片型号。

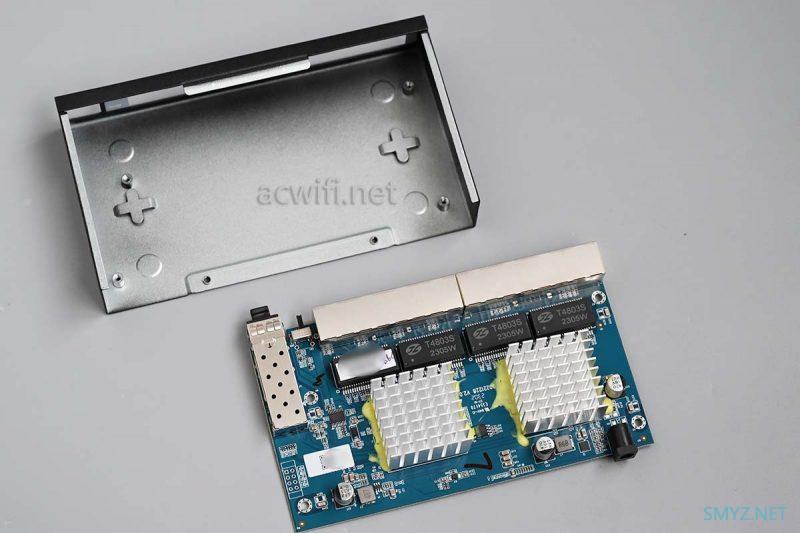

先把主板从底壳拆出来，底部没有导热硅脂垫片，大概是因为发热不严重，所以不用吧？

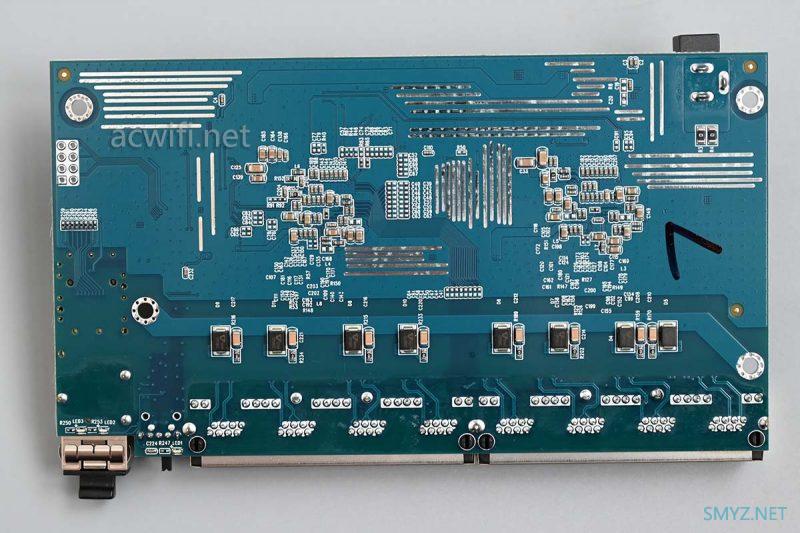

翻转看主板背面：

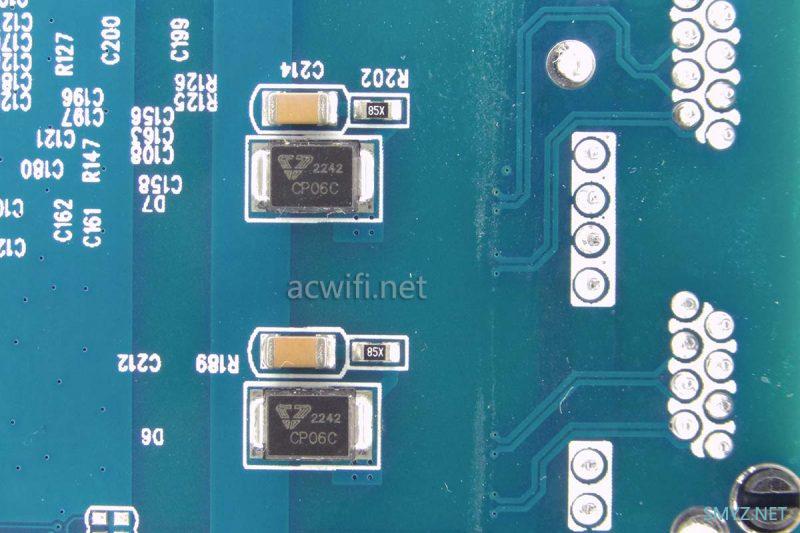

每个网口对应着的”小黑块“放大图：

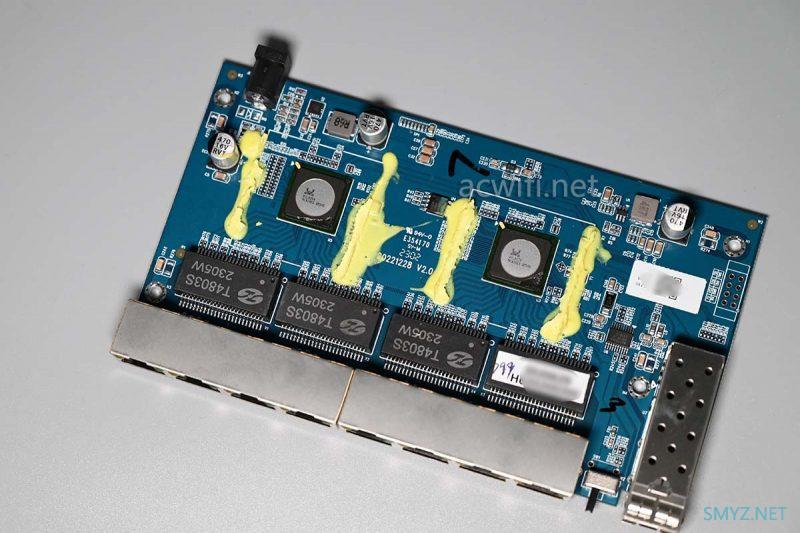

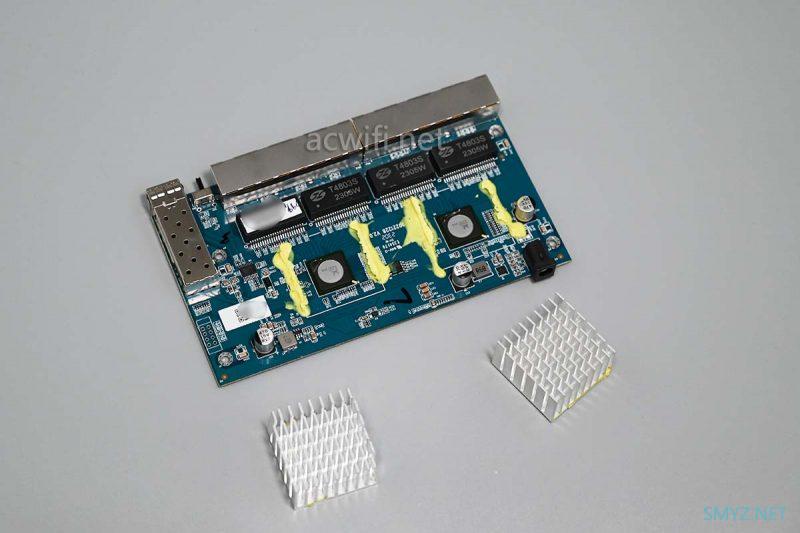

回到主板正面，先让电吹风把散热器吹热，等黄色的胶体变得较软，然后用美工刀，一点一点地切，然后用阴力撬起散热器。终于拆下两个散热器：
散热器下的芯片是螃蟹：

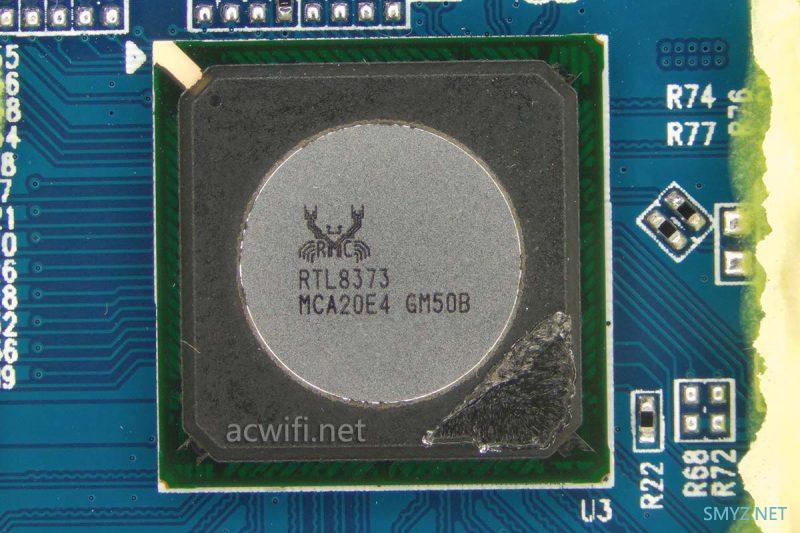

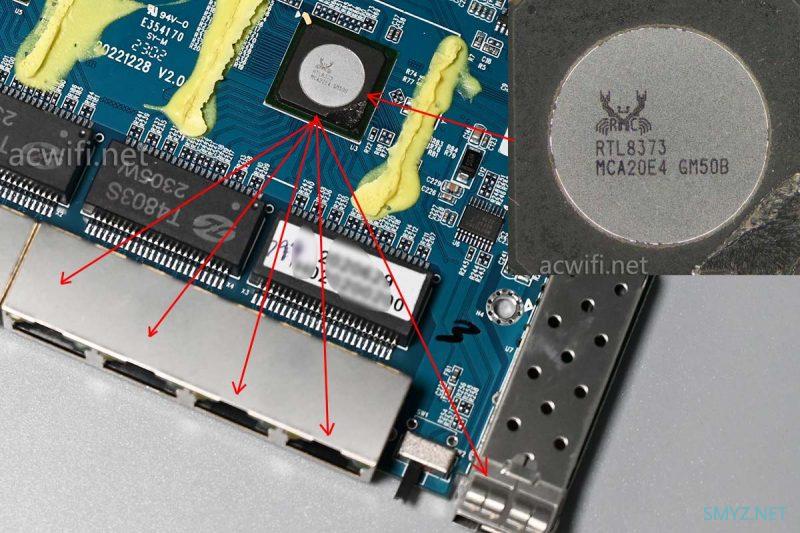

首先找出主控，靠近SFP+的是主控，型号是RTL8373：
这是瑞昱新款芯片，资料很少，毕竟呢要签NDA协议，Realtek才会给详细的资料给厂商。不过呢，我可以从成品的表象来倒推，从而达摸清内在看不见的东西。
即使插满8个2.5G网口，发热量也比老一代的5口2.5G交换机低得明显，有多明显？摸外壳就是烫手与温热的区别。（烫手是指不能拿在手里超过5秒。）
那么，这款RTL8373肯定是采用了更选择的制程。 RTL8373接到了5、6、7、8号网口和10G SFP+上。
而且呢，看不见有PHY芯片，那么，RTL8373必然集成了4个2.5G PHY（也不奇怪，将来的Wi-Fi 7 SOC里面也集成了多个2.5G PHY。），且拥有2个USXGMII，一个接SFP+，另一个接另一颗交换芯片。
这里我想起了那台便宜的磊科交换机，4×2.5G+2x10G的。。。只用这单颗RTL8373即可做到。怪不得价格这么亲民了！（我已买到手，还没开箱看）

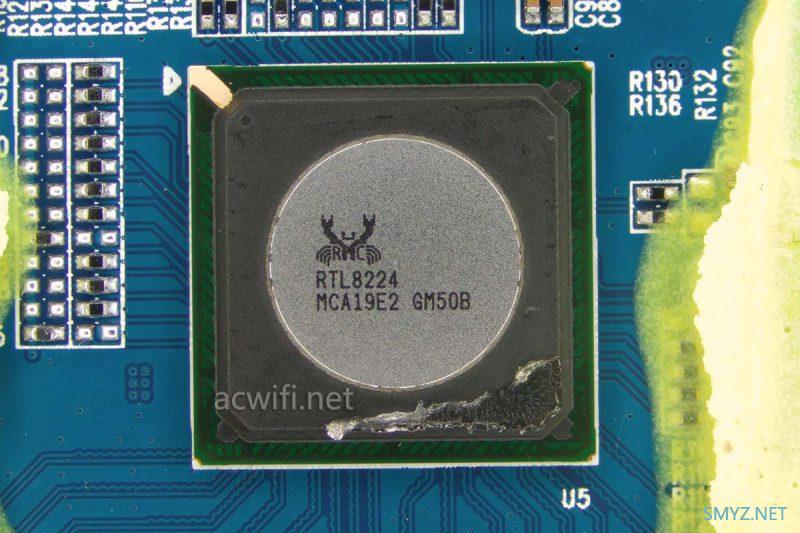

另一颗芯片型号是RTL8224，集成了4个2.5G PHY，是一颗四口2.5G PHY芯片。
RTL8224与RTL8373之间用USXGMII连接，带宽是10Gbps。
高度集成的芯片，可以简化电路的设计 ，降低了成本。

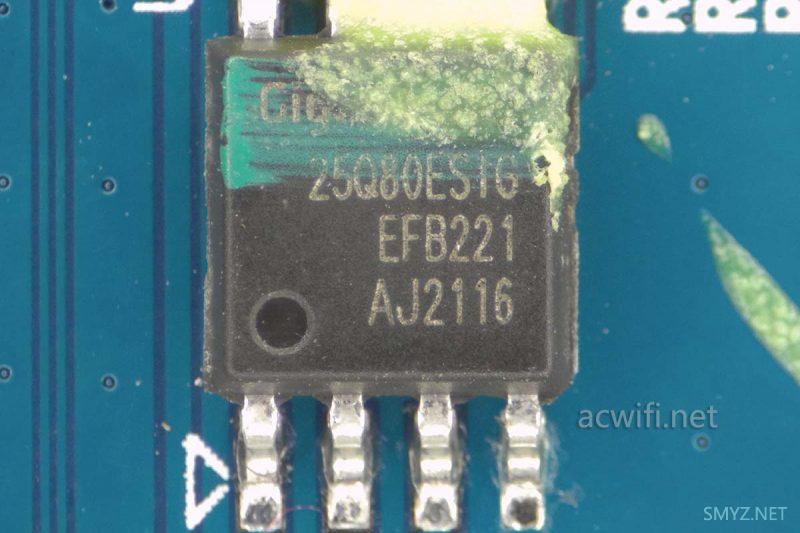

闪存芯片：GD25Q80ES1G，容量1MB，用作交换机的网络寄存器。

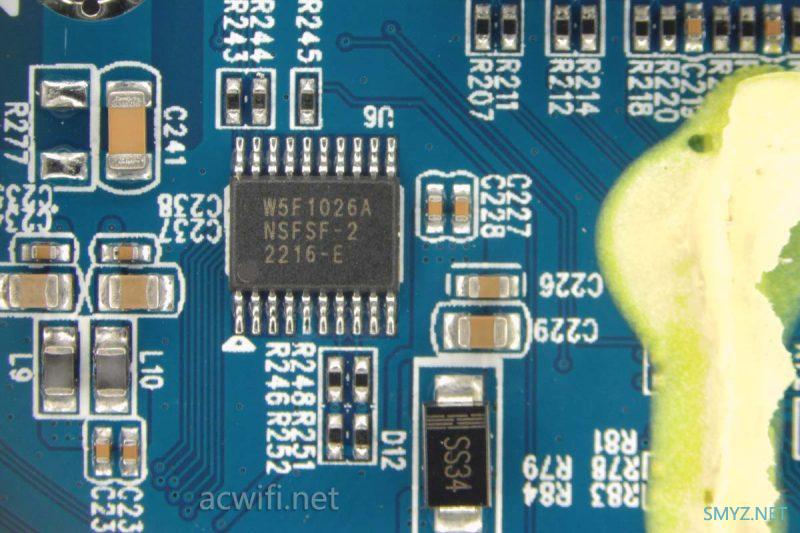

”W5F1026A“，不知是啥芯片，好像跟VLAN开关连接了。

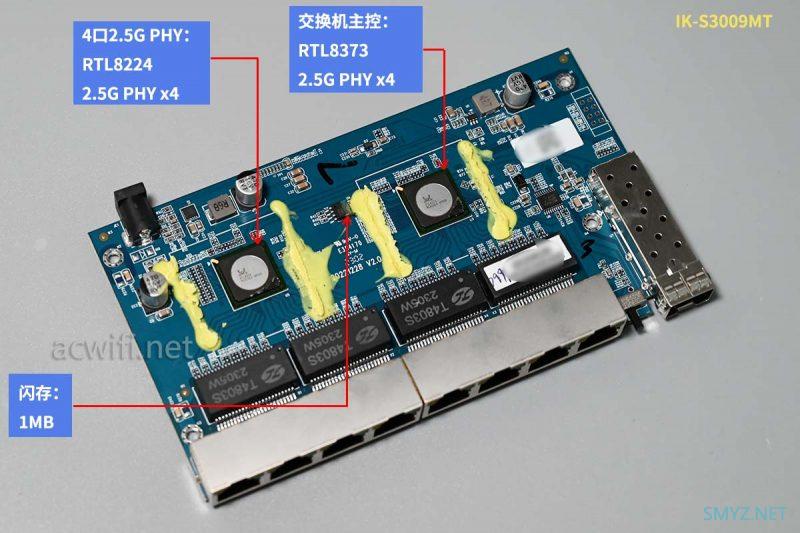

IK-S3009MT的所有芯片型号汇总图如下：
以下是测速部分。
背板带机就是每个口的速率x2就是了。比如这款8个2.5G口就是40Gbps，1个10G SFP+就是20Gbps，所以它的背板带宽是60Gbps，所以产品标签上也写明了背板带宽60Gbps。

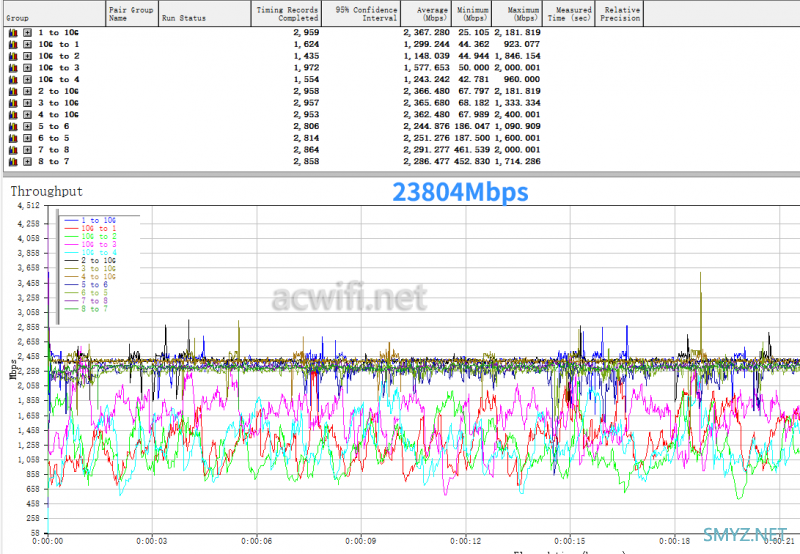

为了庆祝我没撬坏芯片造成脱焊，我拿两台电脑出来把这台交换机的9个网口全部接上来测速。分成两组，1至4网口都与10G口双向，然后5、6双向，7、8双向。用IxChriot打流结果如下：（每条流只用了4线程，我怕电脑卡死，以下所有测试都用4线程）
总和是23804Mbps，剩以2就是47.67Gps。与60Gbps相差有点远是吧。（60Gbps实际跑出来大概是56.5Gbps左右）

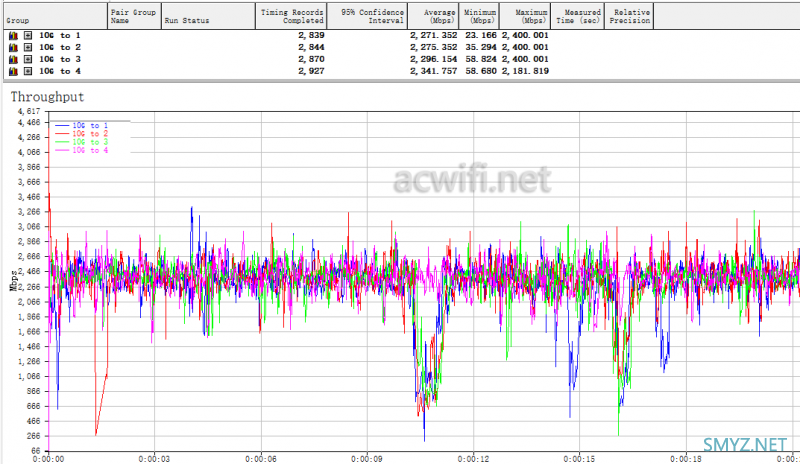

从上图可以看出，从10G口到四个2.5G口的速度掉了一半。这情况只出现在双向同时传输的时候，比如10G与4个2.5G口的单向传输是没有问题的，结果如下图：
以上每个口均达到2.3Gbps左右。不管四个2.5G网口是用哪些口，结果都一样的。

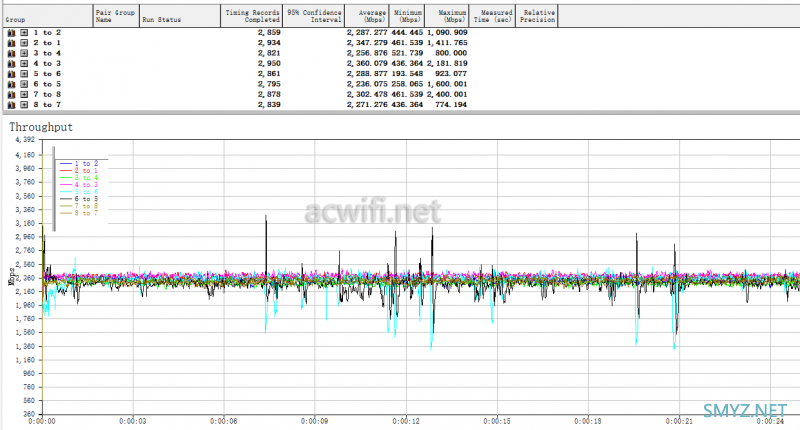

以下是8个2.5G网口的相向，下面结果每个口均达到2.3Gbps左右，可以跑满，没有问题：
补充：
10G口与2个或以上的低速率网口双向传输时，”大口”到“小口”的方向会有堵塞现象，造成掉速，比如之前测试过威联通301W，威联通QSW-2104-2T，还有TP的SH1206。
但是，QSW-2104-2T和SH1206在单向时也会有“堵塞”现象。（这两款均是博通方案）

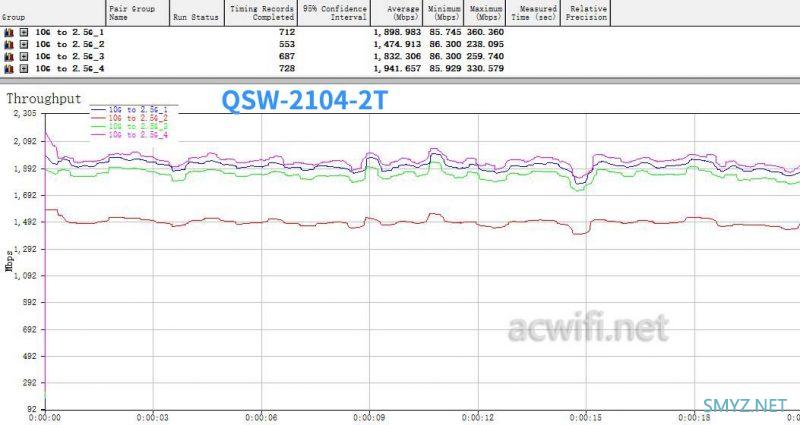

下面是QSW-2104-2T的单向测速结果：

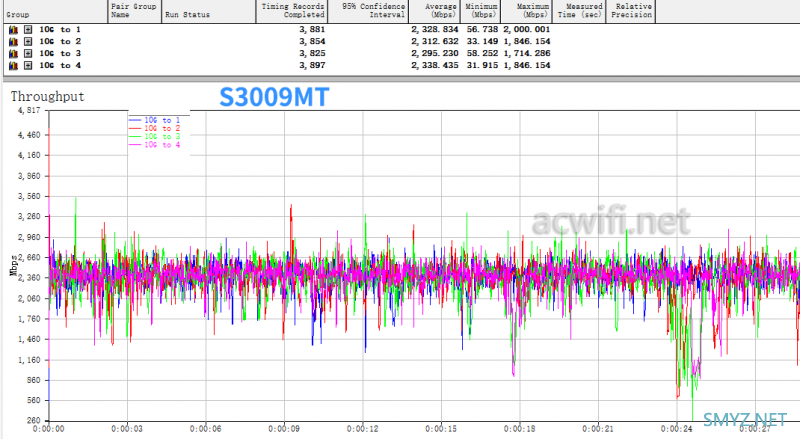

下面是爱快S3009MT的单向结果，4个2.5G口我是随便插的，比如以下是第2、4、6、8口。
以上面两张图可以看出好明显的差距。
5671A猫棒，插入不认。
小小总结一下：
螃蟹新的交换机芯片方案， 在功耗上明显降低了，发热明显少了，比老款的RTL8371低温，这是客观存在的进步，主观上的进步就是价格便宜了。其次，解决了大水管向多根小水管同时射水时的堵塞现象，不会肾亏了。
相对小巧，相对低热，相对便宜，我认为S3009MT比较值得。相认以后会有更多的其它厂商推出对应的产品。
