TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

孤陋寡闻的我很少见有AX3000无线规格的5G CPE,且还可以同时插两卡SIM卡。拆机看看用的是啥5G 模块。。。不过,,不用拆也能知道,因为进系统升级界面就能看见型号。

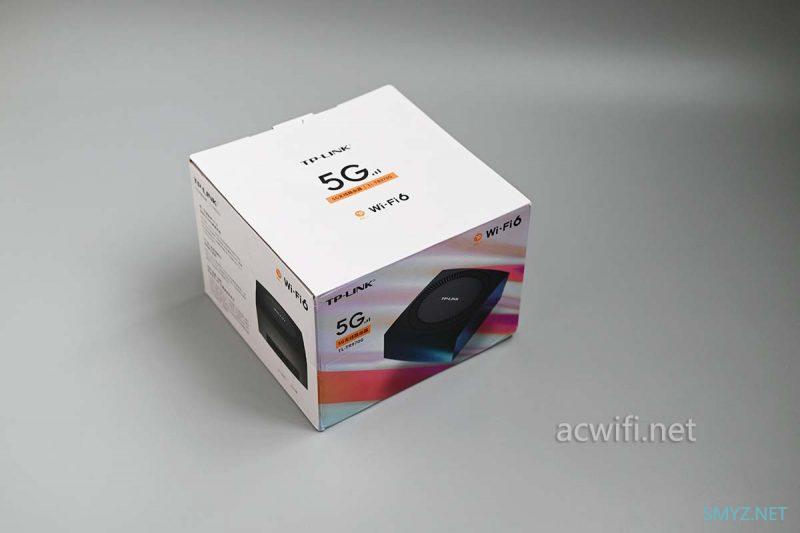

TR970G的外包装:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

外包装上的产品描述 :

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

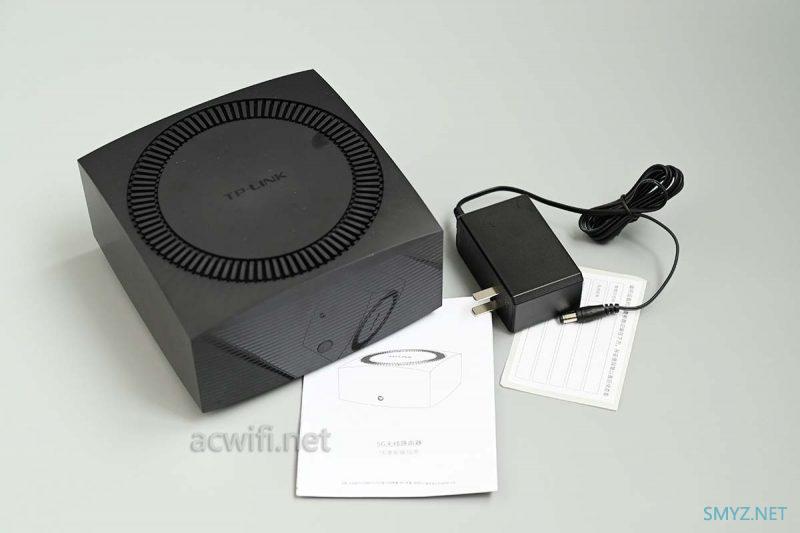

取出机身和配件:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

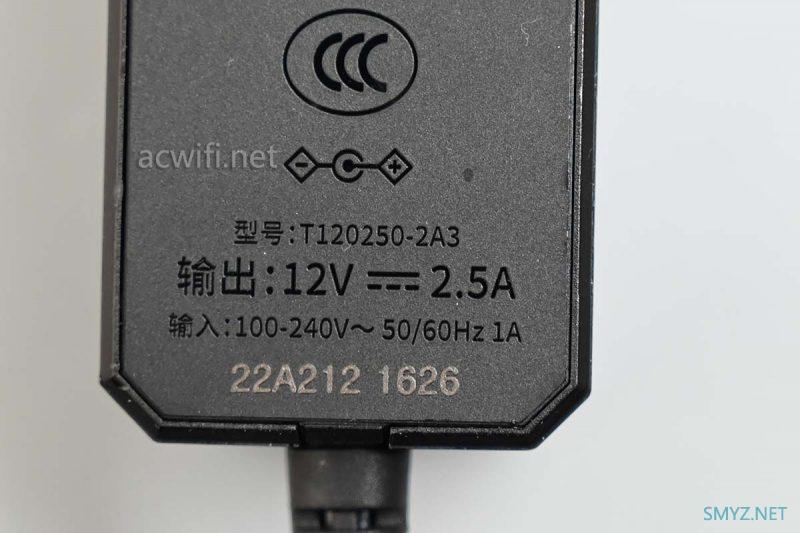

电源输出规格是12V/2.5A,实测不插SIM卡连接宽带上网扣的待机功率是6.3W,插SIM用联网后的待机功率是7.2W, 这电源的输出功率很充足呀。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

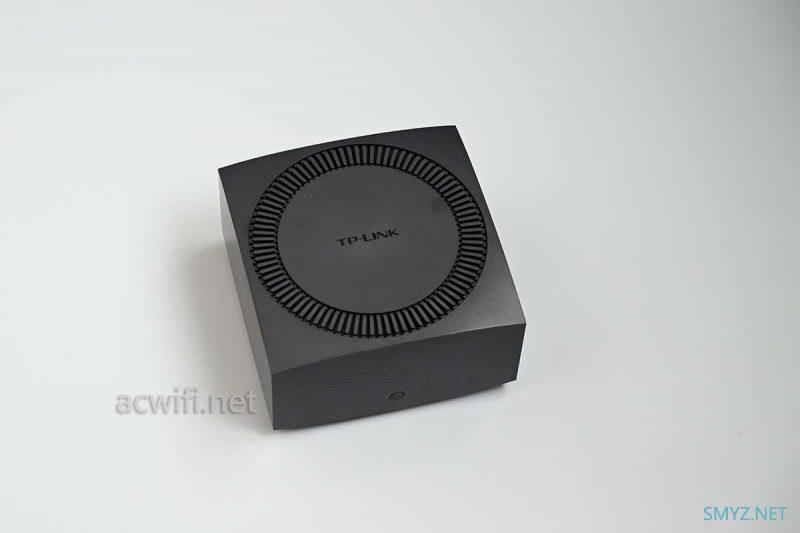

熟悉的机身,比如XTR5465、XTR6086都用它。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

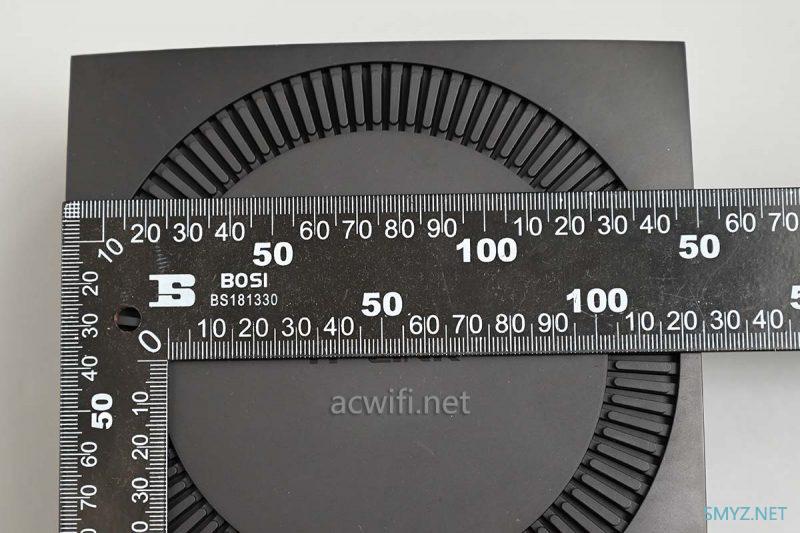

机身长和宽都是15cm,体积不算大,也不算小巧。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

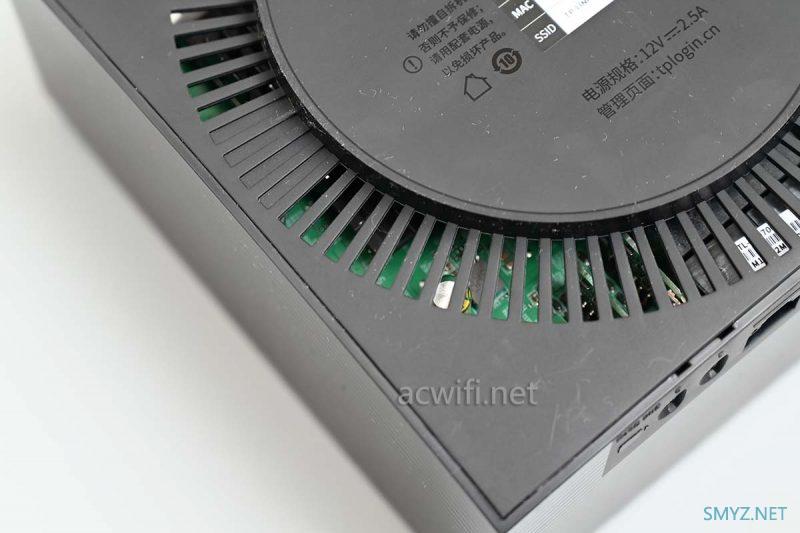

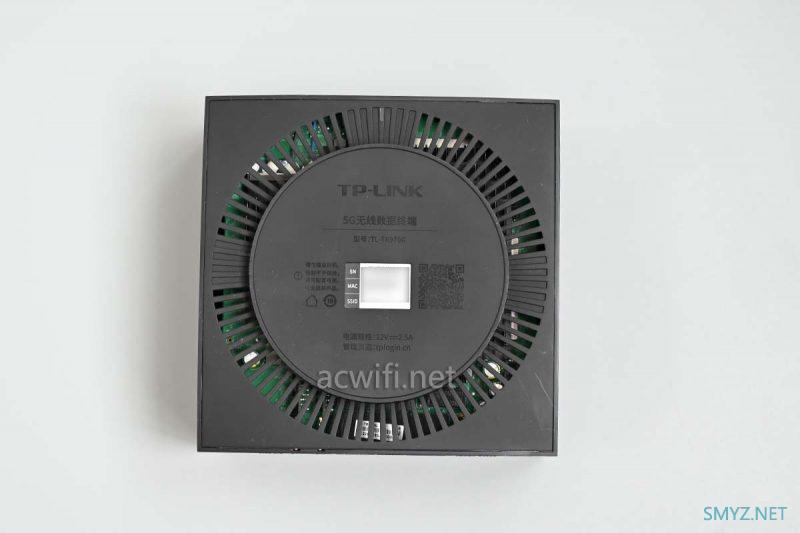

除了顶部的一圈散热孔,底部也有更我的散热孔。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

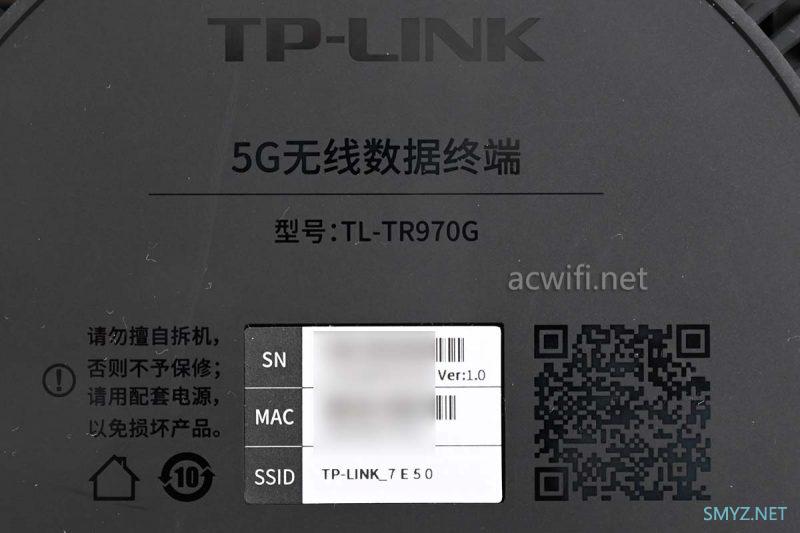

5G无线数据终端,型号:TL-TR970G。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

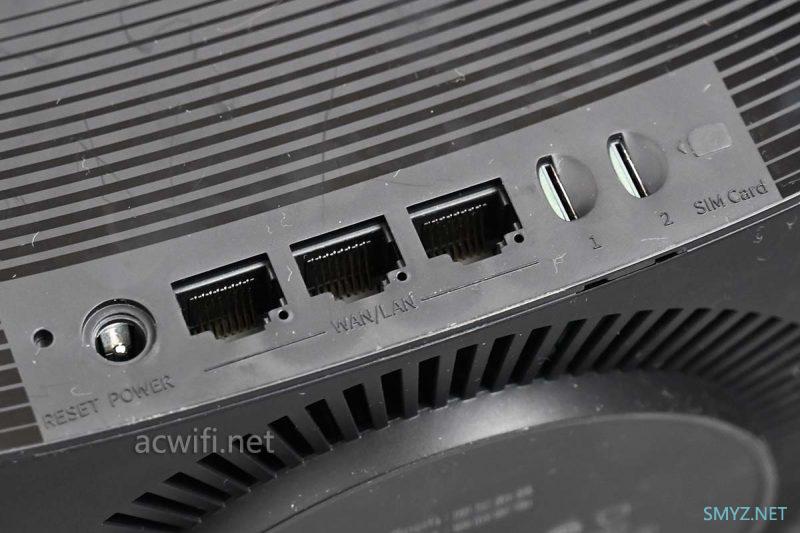

接口:三个千兆口,支持盲插,两个nano-SIM卡插槽。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

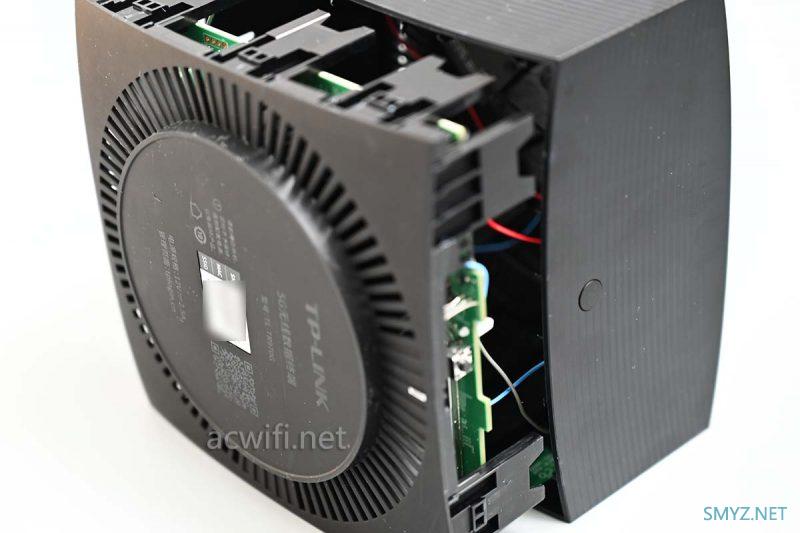

这款模具,没有使用螺丝,卡扣上了胶水,拆开必料卡扣,先要在四个边上都把卡扣撬料,方可分离外壳:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

不好分开呀:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

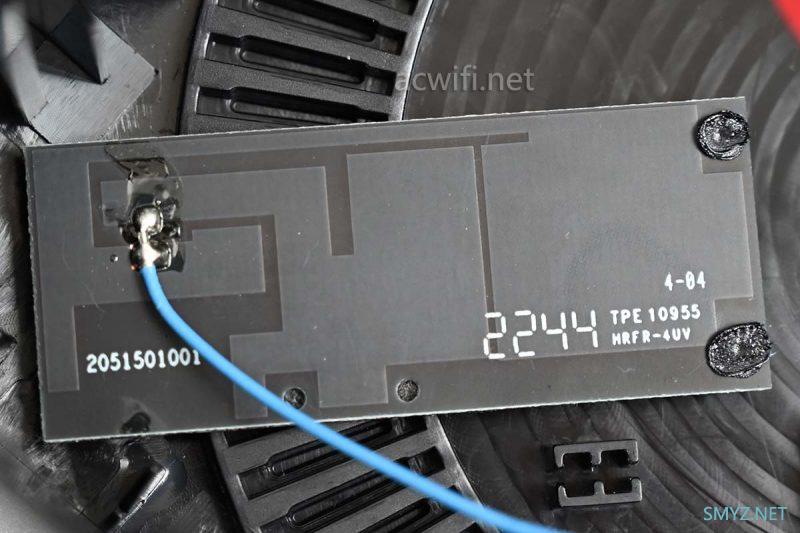

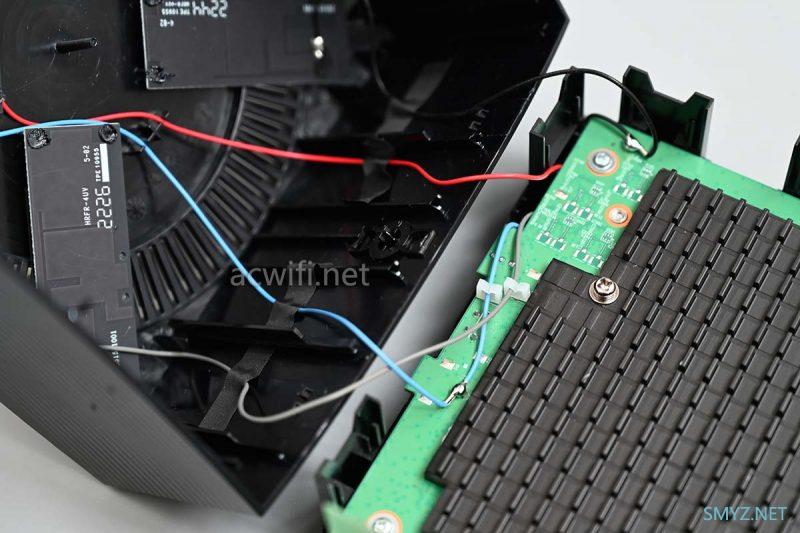

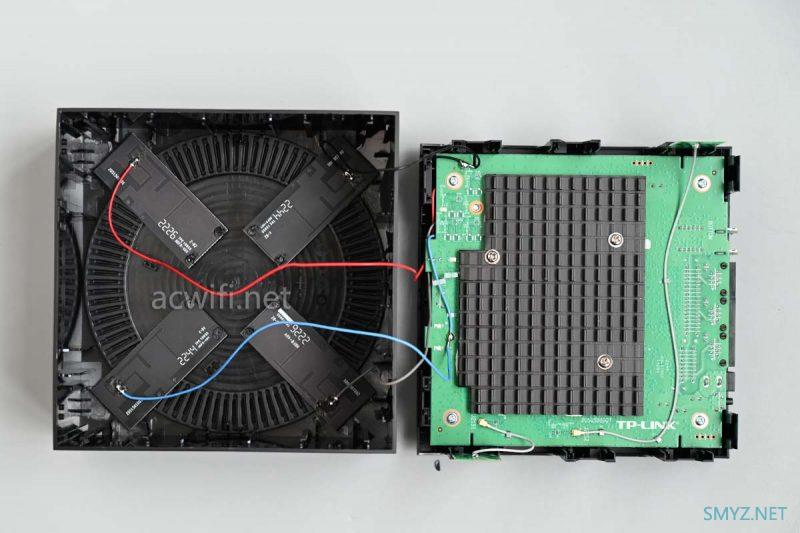

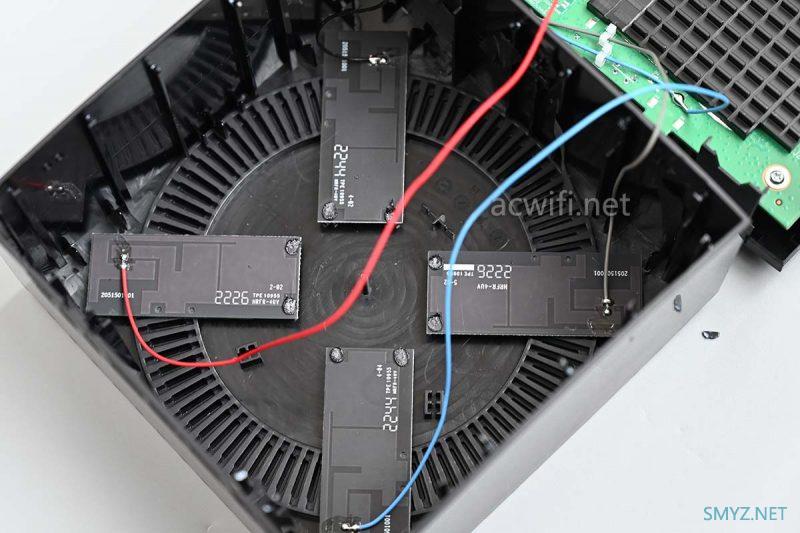

机身顶部位置放了四片5G NR PCB天线,是否能表示它的5G蜂窝网络是4x4MIMO的呢?

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

天线拆不下来,固定了。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

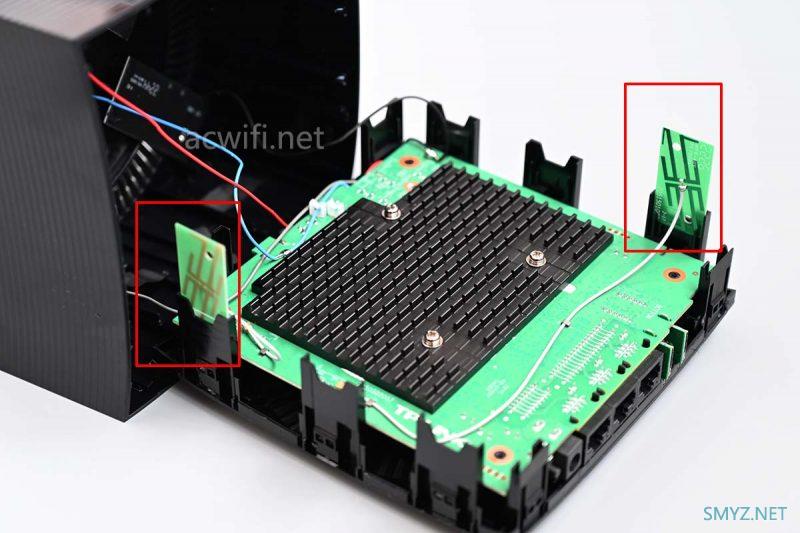

双频Wi-Fi PCB天线,有两片,竖放:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

真的怕扯断了天线。但比扯断天线更可怕的是有些损坏悄悄地发生了,而我竟然要到回装天线时才发现。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

卸掉四颗固定螺丝后把主板从底壳取出来:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

翻转另一面:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

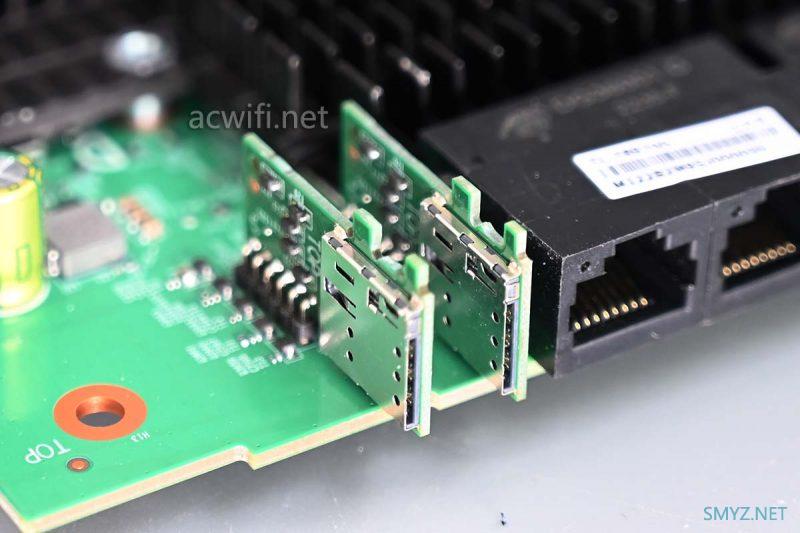

SIM卡插槽:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

撬开天线接头:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

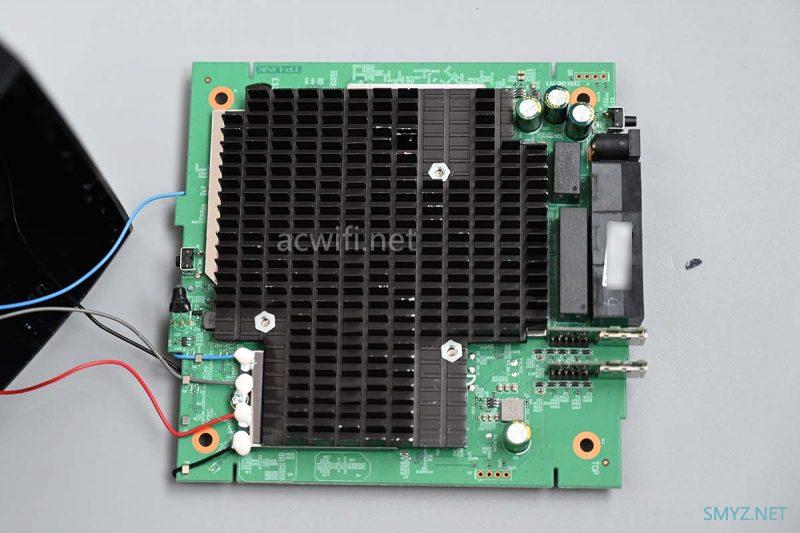

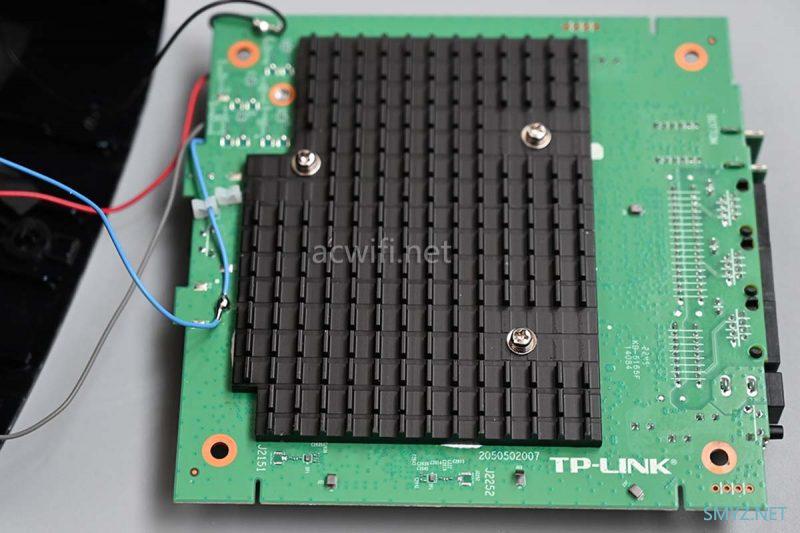

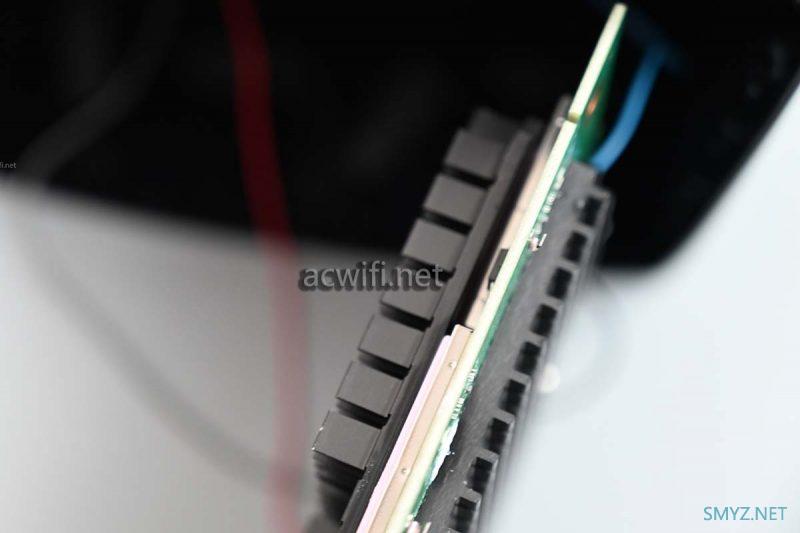

主板两片均有大片散热:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

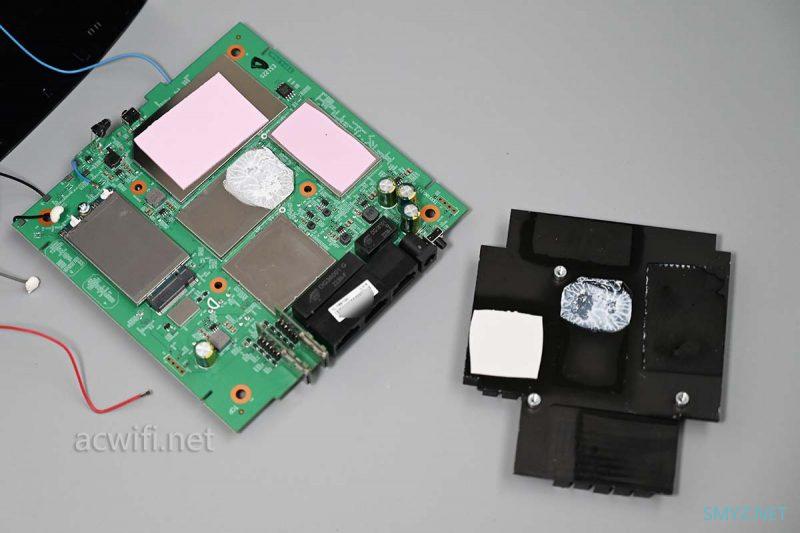

拆掉主板正面上的散热器:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

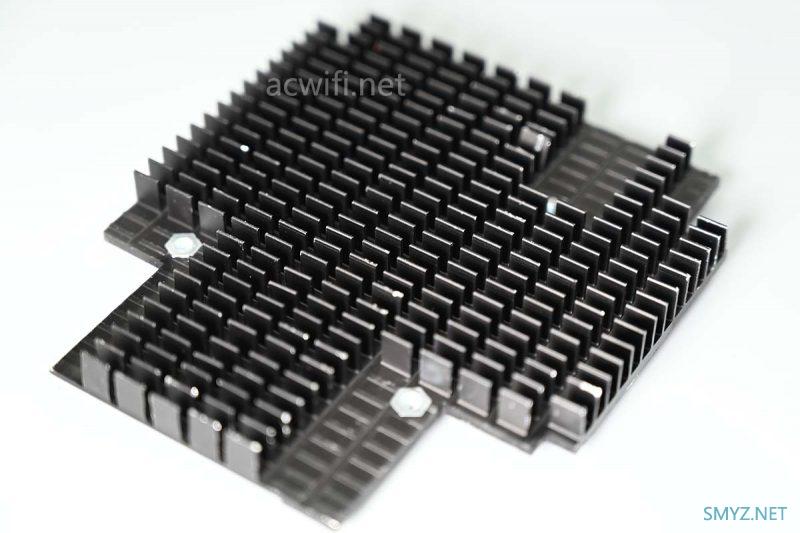

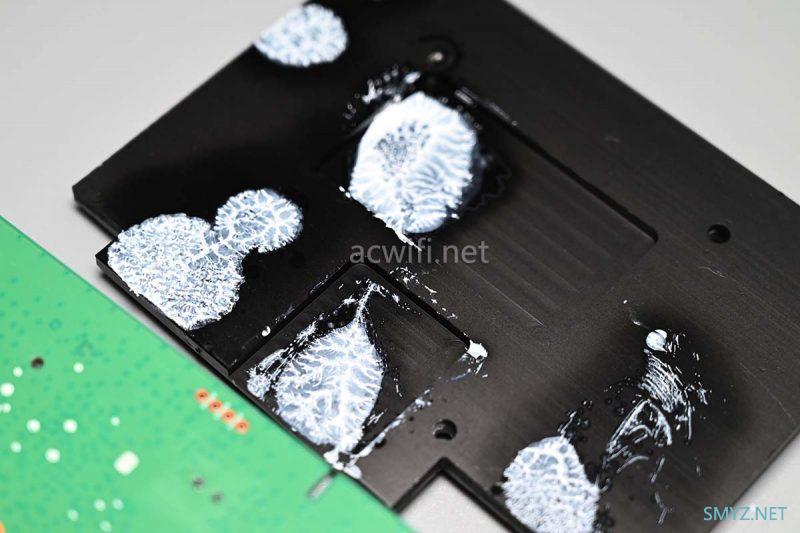

主板正面上的散热器,朝向机身底部。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

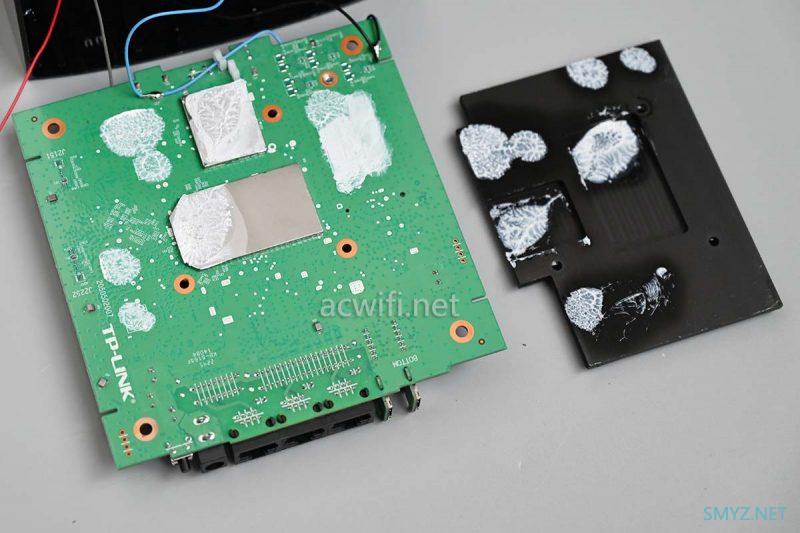

主板另一面的散热器也撬下来,用撬这个字,是因为硅脂粘的比较牢固。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

散热器底面,有两个凹槽

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

主板背面的屏蔽罩,里面没芯片:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

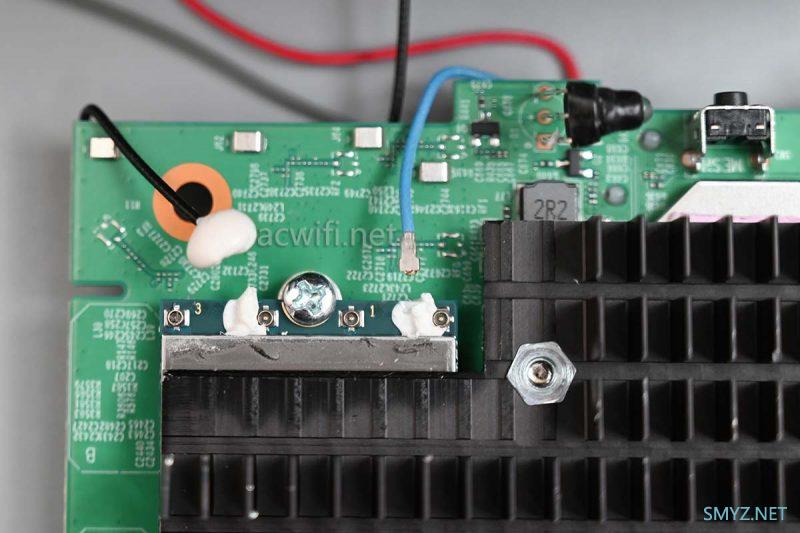

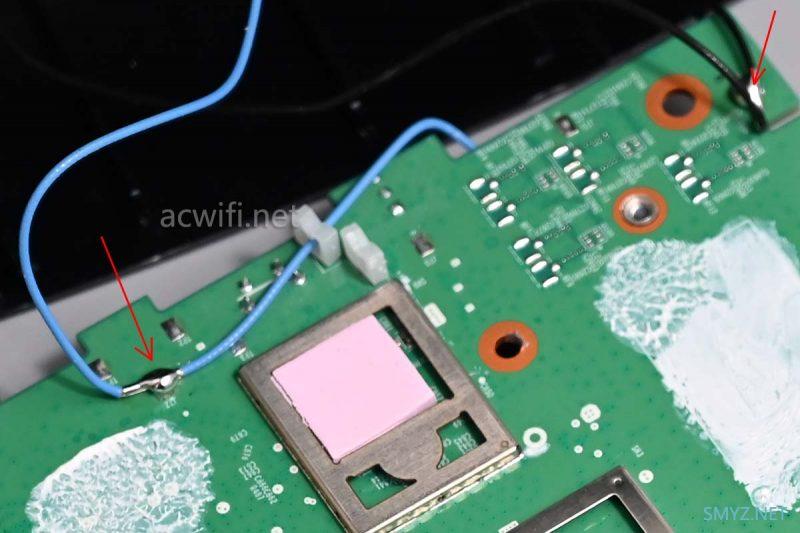

为什么有两根(蓝和黑)馈线要有一段焊接在主板上面呢?  就是单纯的固定作用,不然在装配外壳的时候,容易拉扯,造成ipex4座子损坏。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

为什么我会这么单纯的认为呢?因为我往回装时就扯烂了ipex座子:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

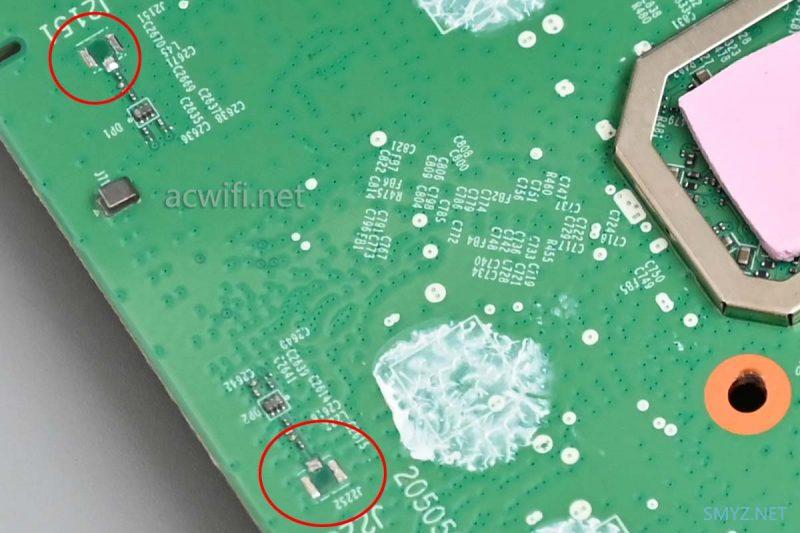

当我拆完往回装时,咦~,两根Wi-Fi 天线插哪里呢?没地方接呀! 找了许久,不得已从刚拍的照片中找出天线插座,一对比就67了。两个IPEX插座都让我扯掉了。幸好我之前买了10颗I座子。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

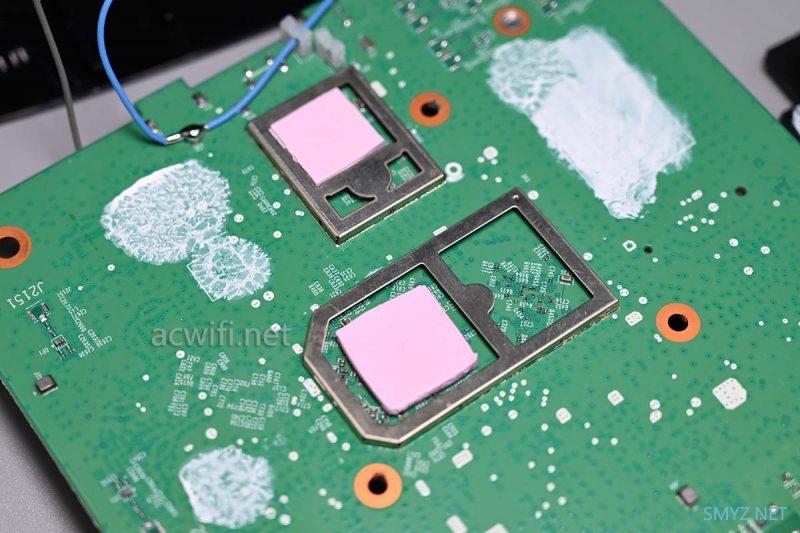

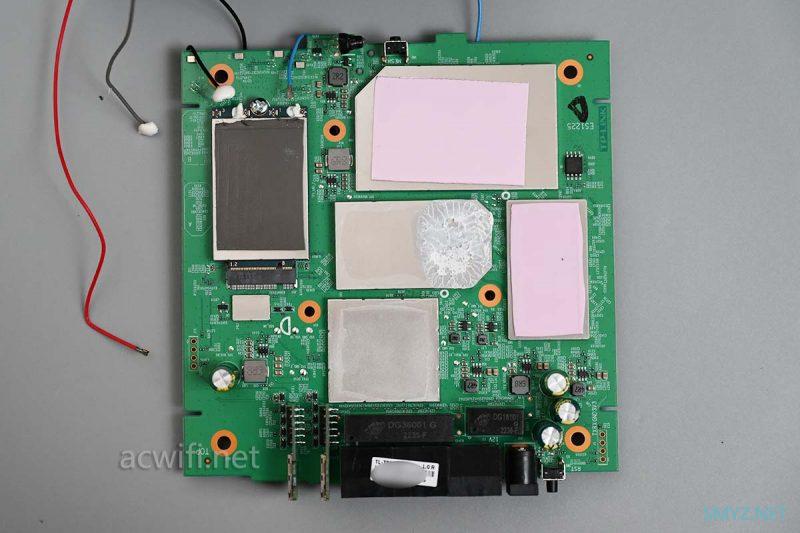

我把主板背面的两个屏蔽罩扣回去,然后贴上散热器,准备翻过主板正面来看。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

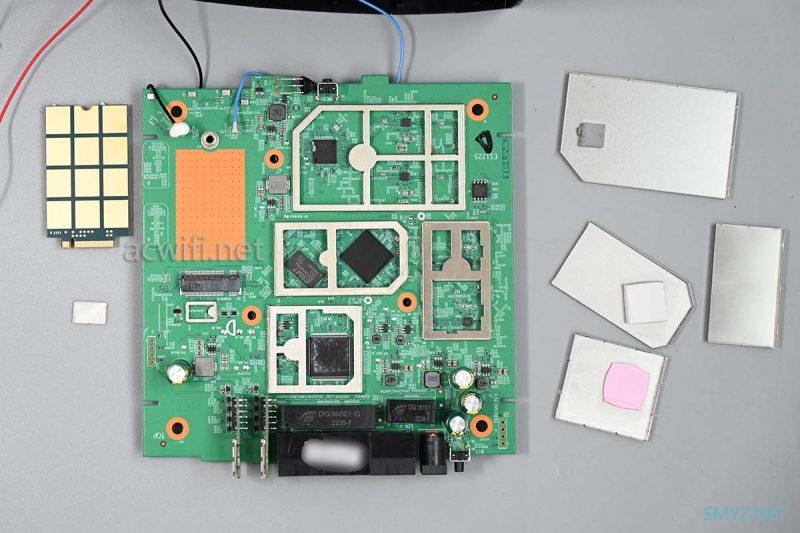

拆下5G模块和撬开所有屏蔽罩:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

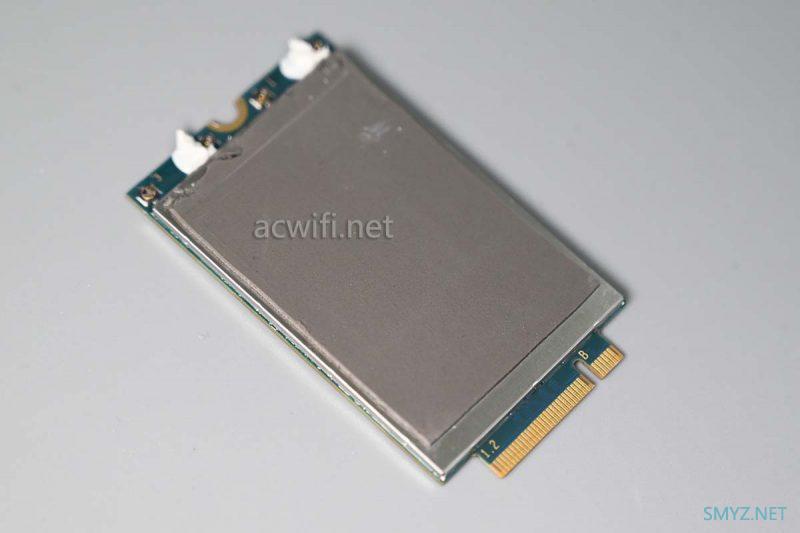

先看5G模块:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

撬开模块上的屏蔽罩,看见紫光展锐(UNISOC)的芯片。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

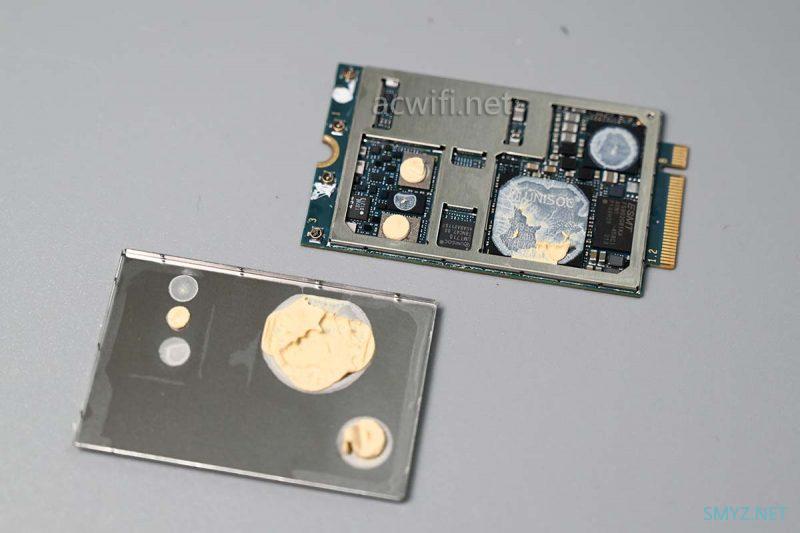

把屏蔽罩上的导热硅脂垫片轻轻地撕下来,并抹干净芯片上的像奶油盘质感的导热硅脂。

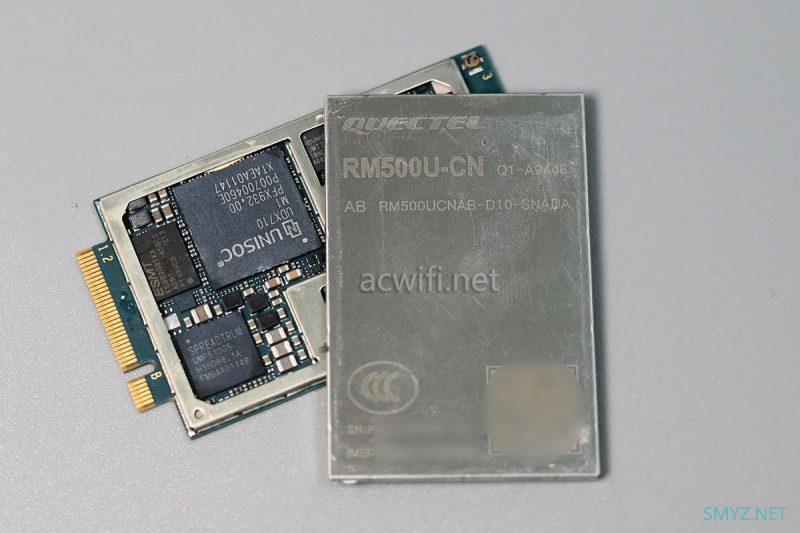

TR970G用的5G模块型号是移远的RM500U-CN:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

百度了一下:

移远通信RM500U-CN是一款专为专为IOT/eMBB 应用而设计的5G Sub-6 Ghz模块。采用3GPP Release15技术,同时支持5G NSA 和 SA模式。RM5000U-CN采用M.2封装,与移远通信RM500Q系统模块兼容。RM500U-CN 支持国内四大运营商。RM500U-CN内置丰富的网络协议,集成多个工业标准接口,并支持多种驱动和软件功能(如 Windows、Linux、Android 等操作系统下的USB/PCIe驱动等),极大扩展了其在IoT和 EMBB领域的应用范围,如工业级路由器、家庭网关、机顶盒、工业级PDA、加固型工业平板电脑、视频监控和数字标配等。

支持的频段:

5G NR: n1/n28/n41/n77/n78/n79

LTE-FDD: B1/B2/B3/B5/B7/B8/B20/B28

LTE-tdD: B34/B38/B39/B40/B41

WCDMA: B1/B2/B5/B8

传输速率:

5G SA Sub-6: Max. 2Gbps (DL)/ Max. 1Gbps (UL)

5G NSA Sub-6: Max. 2.2Gbps (DL)/ Max. 575Mbps (UL)

LTE-FDD: Max. 600Mbps (DL)/ Max. 150Mbps (UL)

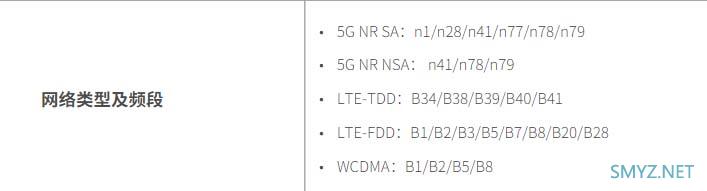

TR970G产品说明书里的支持频段:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

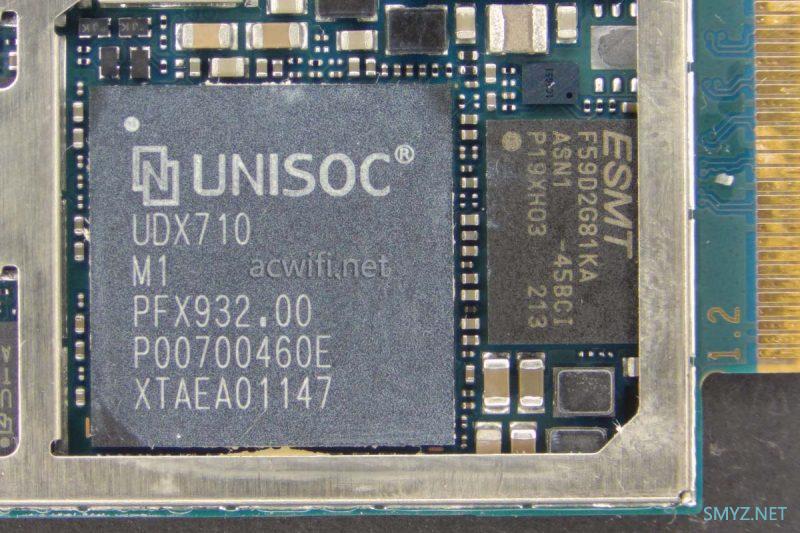

M2模块里面最大的一颗芯片,型号是UDX710,12nm制程,双核A55, 1.35GHz 。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

UDX710的旁边有一颗闪存芯片,型号是F59D2G81KA,容量256MB。

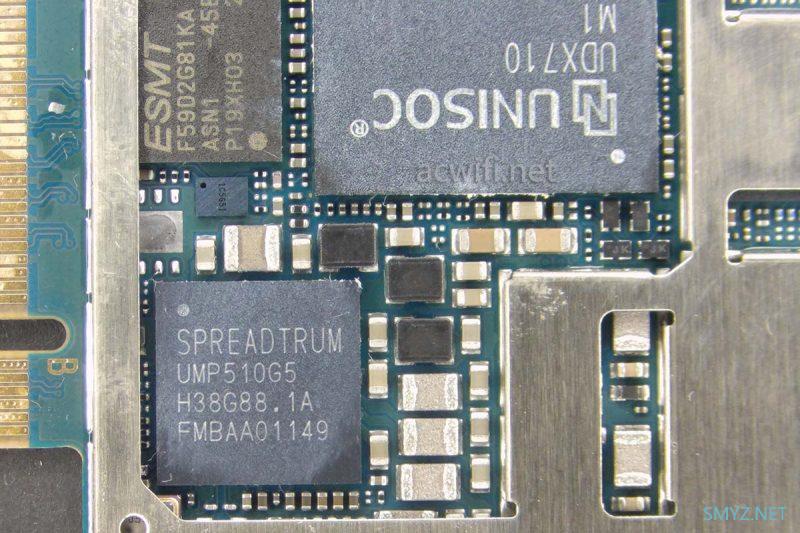

UMP510G5是电源管理芯片:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

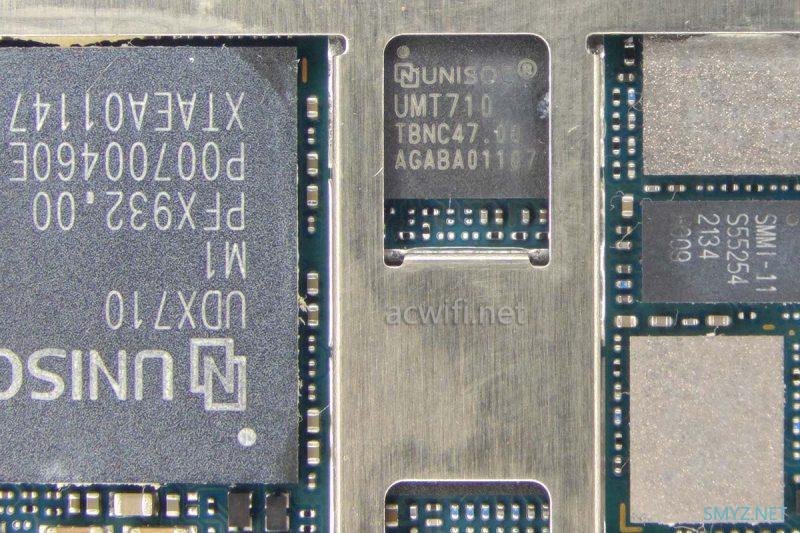

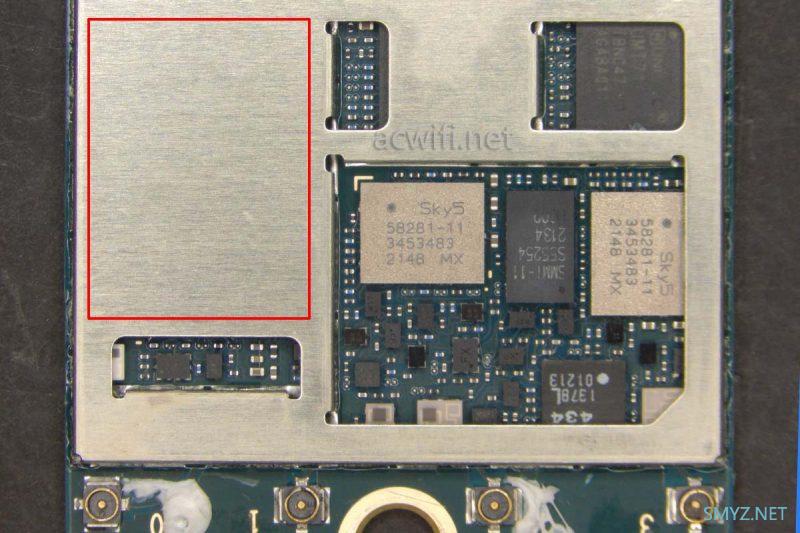

UDX710的另一边,有颗UMT710芯片,它是一颗蜂窝5G RF芯片,而它的下方有屏蔽罩挡住,即下图acwifi水印所在的位置,我没有剪开它来看,因为周边太多贴片元件,我怕会失手就会”大柠乐“。从我已知的信息库里面得知,UDX710的下方是一颗UMT710L,是一颗2G/3G/4G RF芯片。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

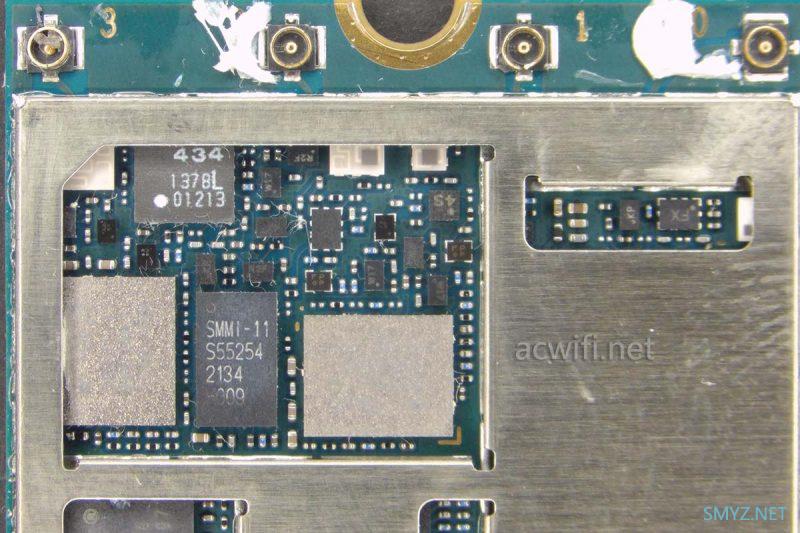

居然中间位置是RF电路,上图的右边就是射频前端模组电路。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

中间黑色的是慧智微公司的S55254-11,是一款集成了PA、滤波器、收、发开关,集成了这些功能的芯片简称PAMiF,S55254-11负责N41频段。

n41、n79是中国移动的5G频段,而n78则是联通和电信共同的频段。因为5G网络建设的成本比4G高很多,所以中国移动只能将n41作为建设的重点,因此n41频段的5G信号将是未来几年移动5G网络建设的核心。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

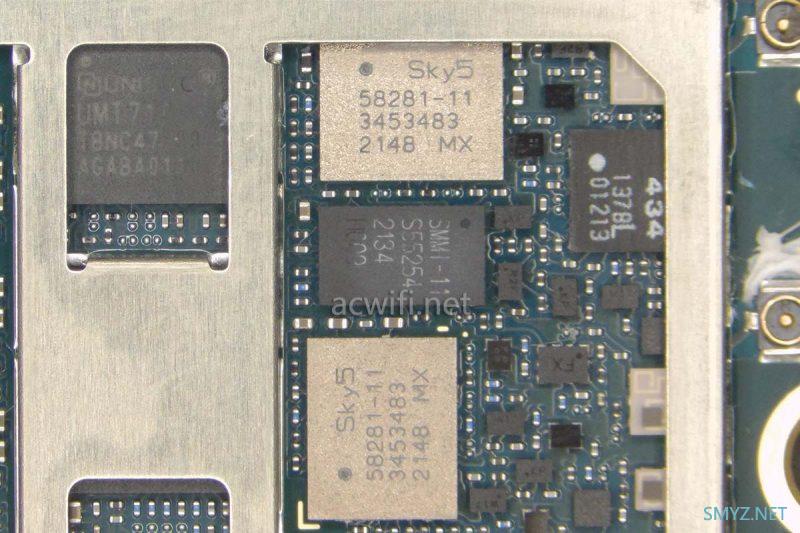

S55254-11的两侧,有两粒型号一样的芯片:KY58281-11。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

SKY58281-11 Front-End Module (FEM) for LTE and NR is a new addition to our Sky5 portfolio of 5G Technology products. Key advances compared to previous generation dual band UHB modules are integrated MIMO Rx path and increased output power. Its higher Pout enables PC2 support for n78 and n79. This versatile and fully matched Front-End Module (FEM) supports multi-band 4G/5G and LTE/NR applications.

Features


UHB LPAMiF covering B42,B43,B48,n77,n78 and n79


Fully Baseband Agnostic Design


Full Power APT support without DPD


n78,n79 PC2 power support


Integrated n77,n78 and n79 primary and MIMO Rx path


MIPI® v3.0 compliant 52 MHz RFFE bus


High performance APT/ET PA cores


Support 2×2 UL-MIMO using two TX placements


Support Fast SRS Hopping timing requirements


Integrated ANT swap switch

SKY58281-11负责B42,n78 and n79这些频段的PA(功率放大器)、LNA(低噪声放大器)、Switch(收发切换开关)、 Filters(滤波器),把这些都集成到一粒芯片内,叫做L-PAMiF。

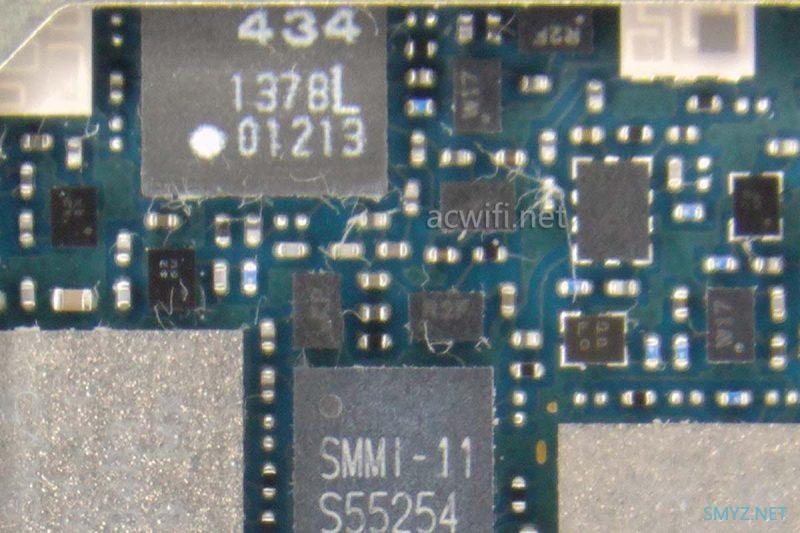

丝印”434 1378L”的芯片,不知是啥,可能是LNA芯片,作为S55254-11的功能补充。下图左上角和右上角白色的,很可能是双工器。因为S55254-11和SKY58281-11都没有集成双工器。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

然后另一边,没剪开,所以也没看清楚里面是啥。大概率是其它频段的射频前端模组电路。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

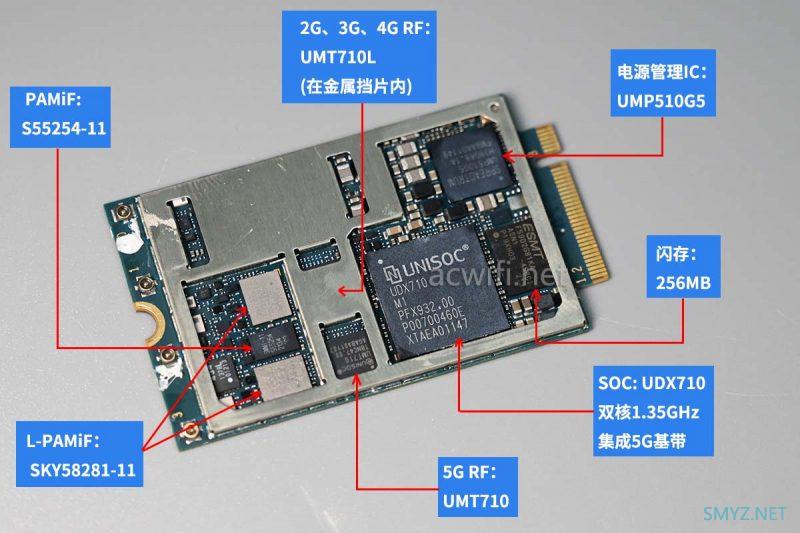

好了,现在根据有限的资料把这块移远的RM500U-CN做个芯片型号汇总图:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

现在看Wi-Fi 相关的芯片。

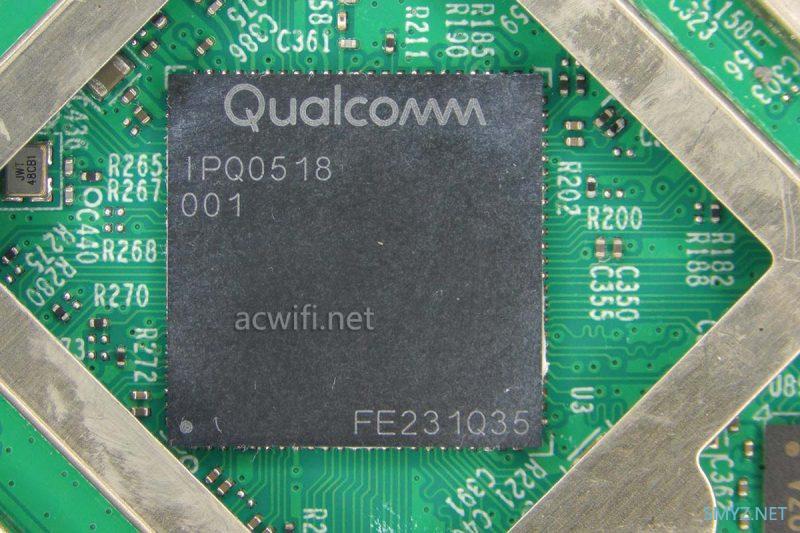

TR970G的CPU是IPQ0518,等于IPQ5018,双核1GHz,集成2.4G Wi-Fi 6,在2x2MIMO和40MHz频宽下最高速率574Mbps。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

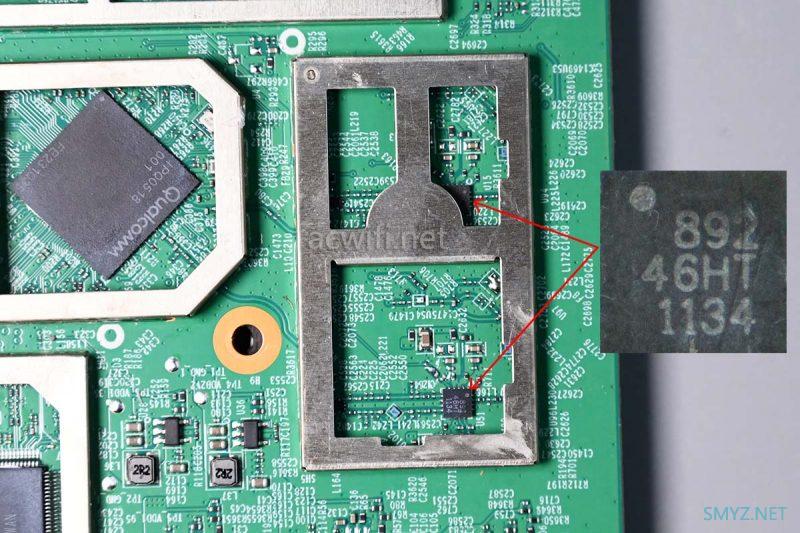

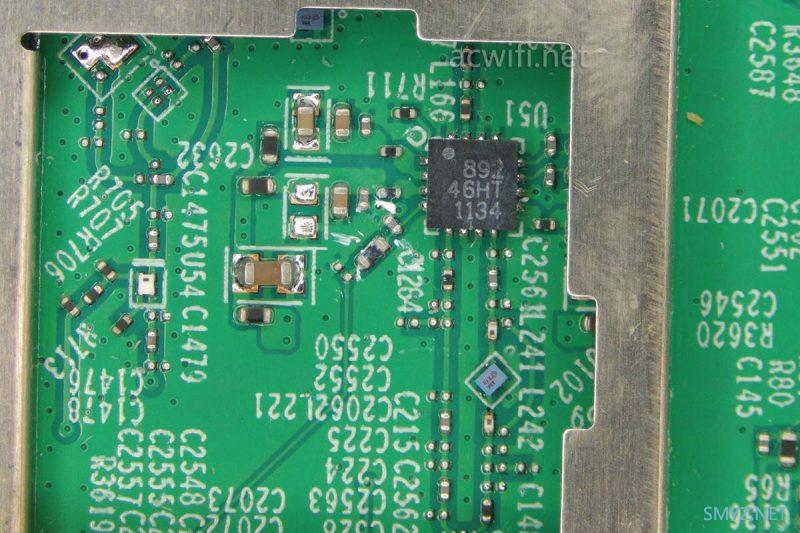

2.4G外置了两颗FEM芯片,上面丝印着“46HT”,型号是RTC7646HT:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

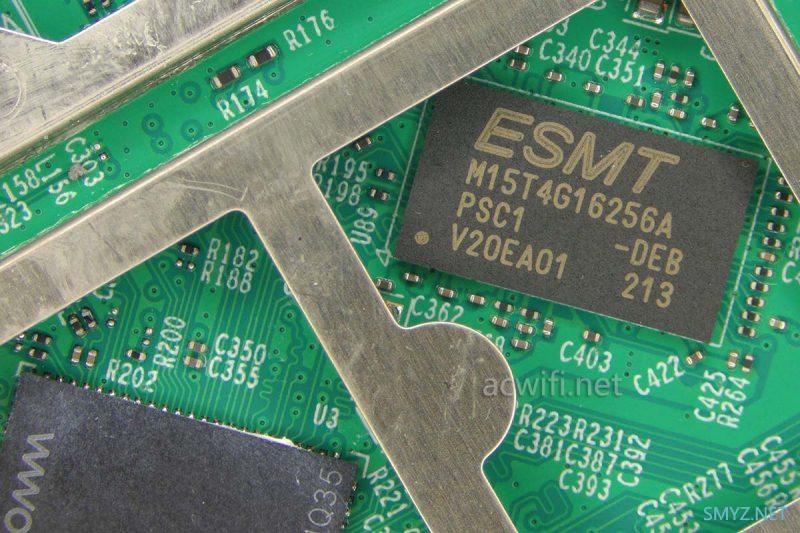

CPU旁边的内存芯片型号是M15T4G16256A,内在容量256MB:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

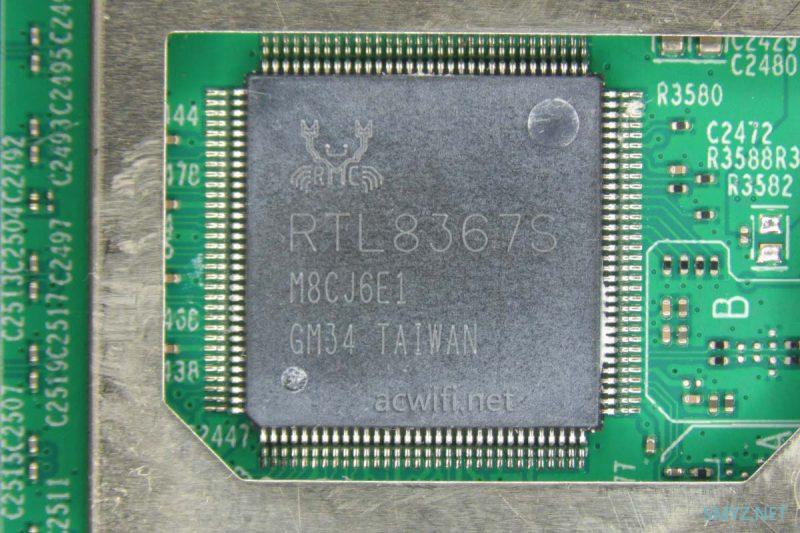

千兆交换芯片是RTL8367S:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

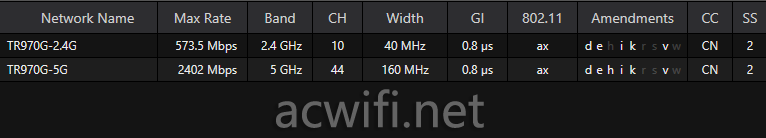

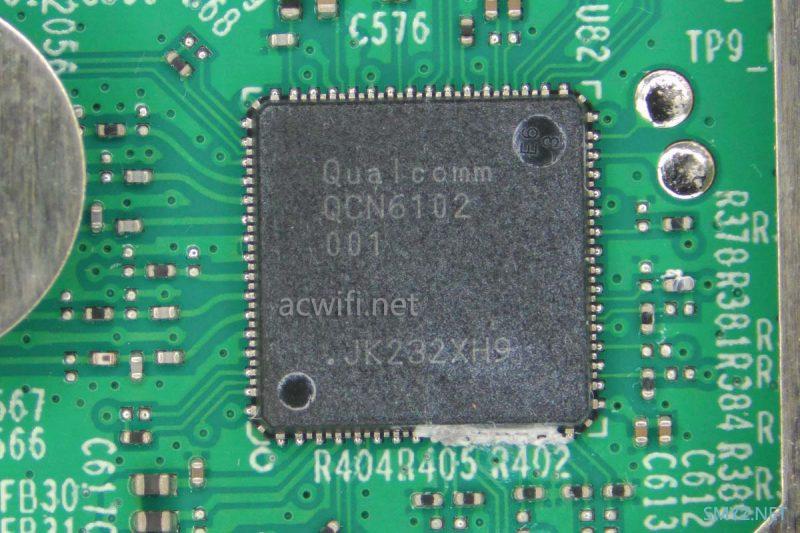

5G无线芯片型号是QCN6102,在2x2MIMO和160MHz频宽下最高速率2402Mbps:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

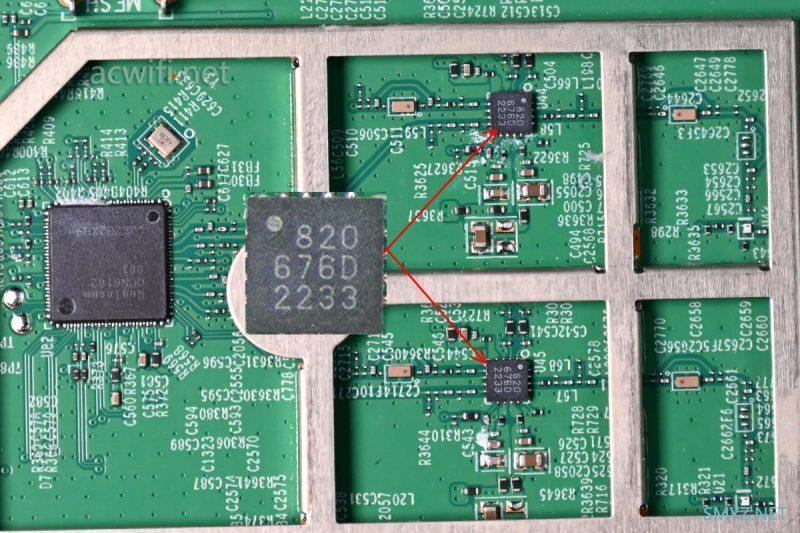

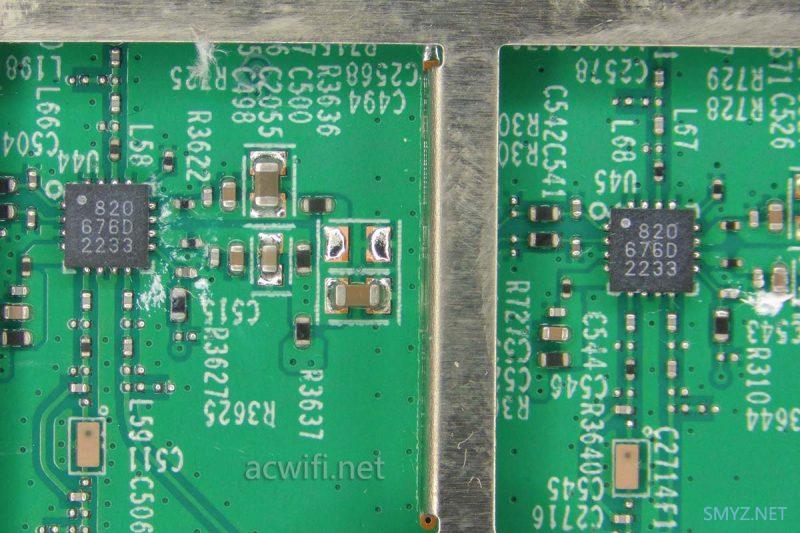

5G外置了两颗FEM芯片,型号是RTC7676D:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

RC7676D大约的放大功率参数如下:

+19.5 dBm @ –40 dB DEVM,HE80/160,MCS11

+21 dBm    @ –35 dB DEVM,MCS9

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

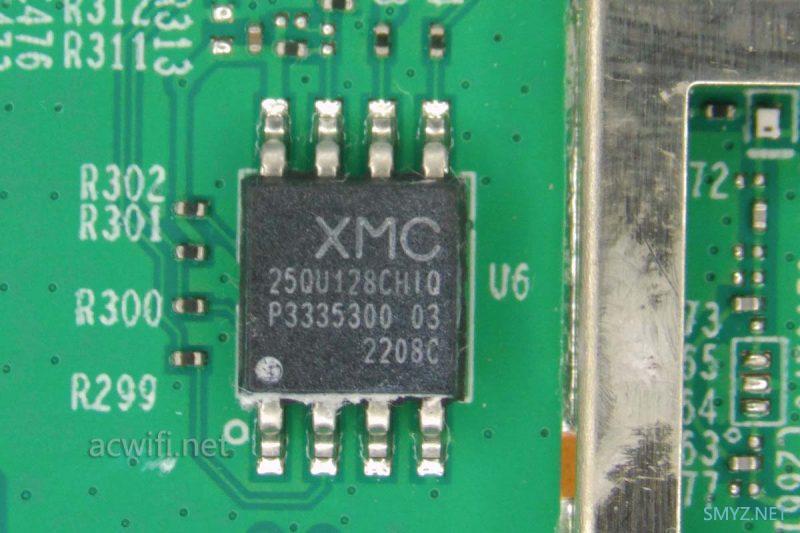

闪存芯片型号是XM25QU128C,容量16MB:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

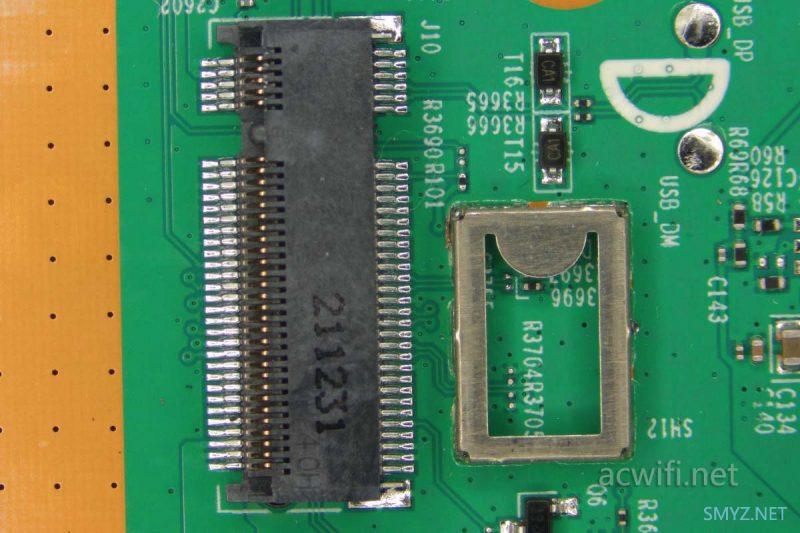

M2接口:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

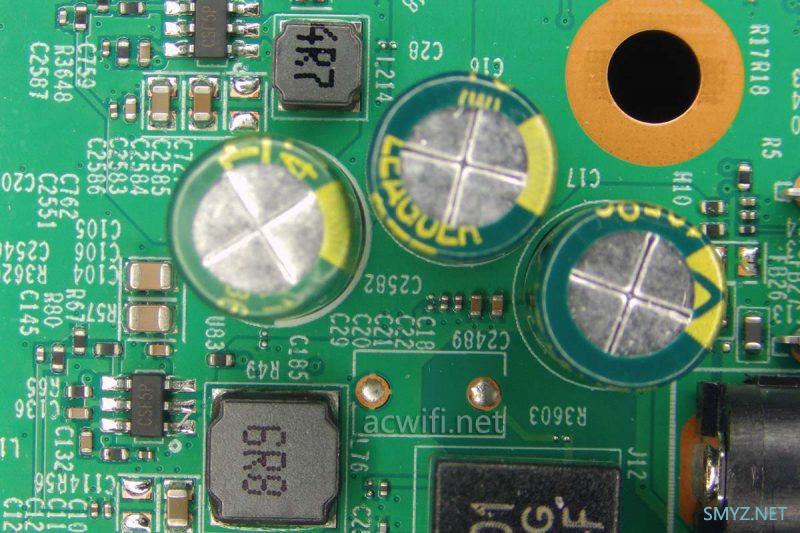

DC电源输入电路:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

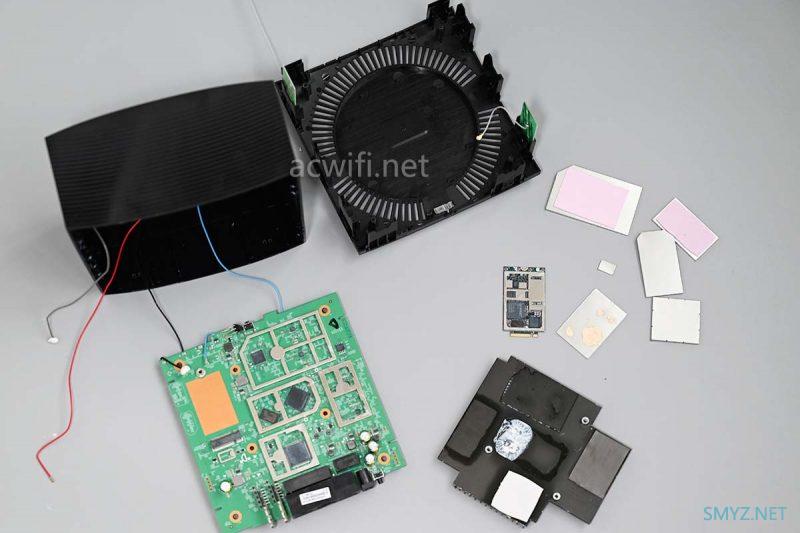

至此这台TP-LINK的TL-TR970G拆机完成了。

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

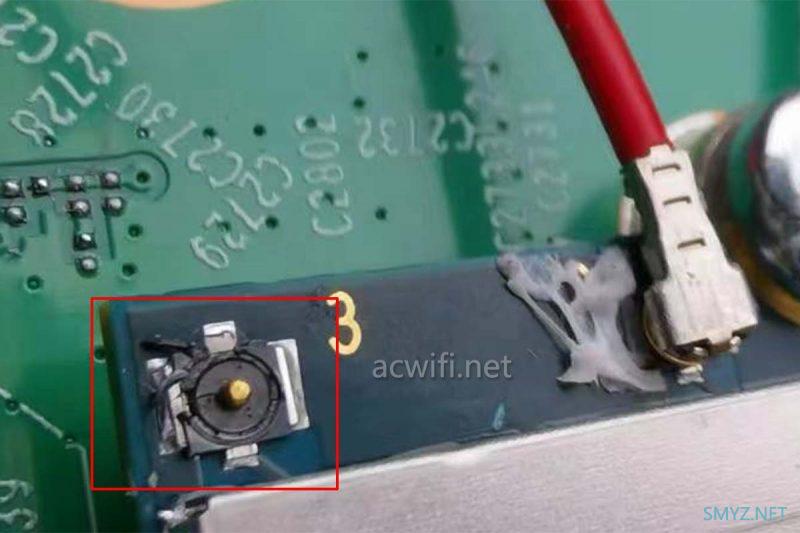

在回装的时候,把5G模块上的ipex 4座子弄坏了:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

“小事”,我花三四个小时就能焊接好。

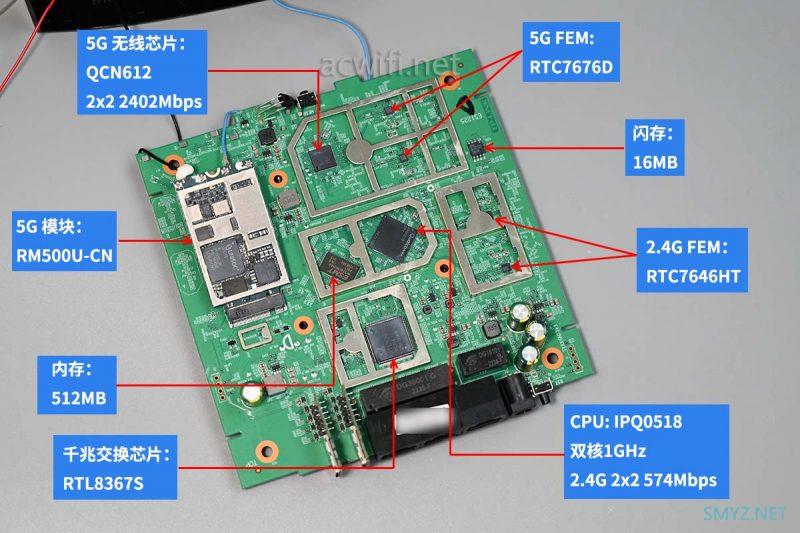

TR970G的所有芯片型号汇总图如下:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

默认支持802.11k和802.11v:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

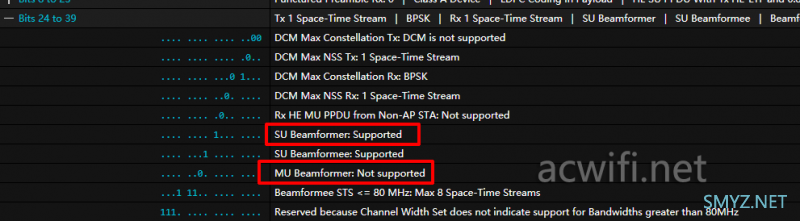

默认支持滤束成形,不支持MU-MIMO:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

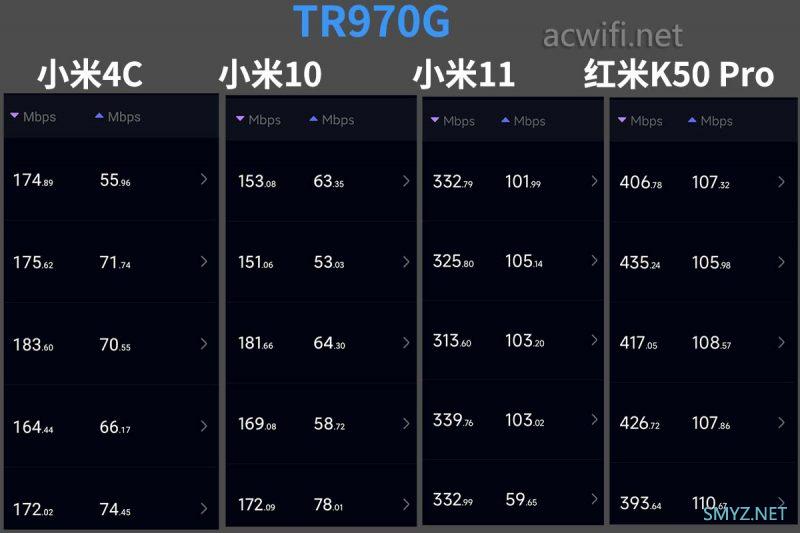

在楼下D点的测速结果如下:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

160频宽表现还不错,信号强度可以看小米4C,不超过200,不算强。

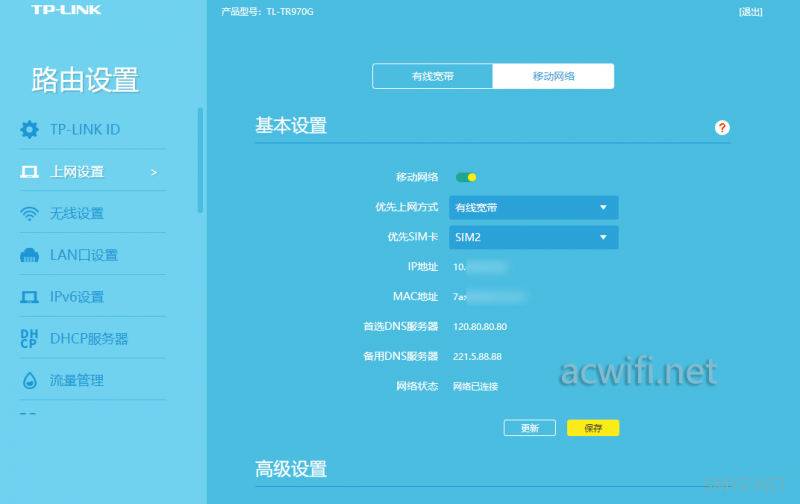

系统界面:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

可以设置优先上网方式试,比如,当有线宽带发生故障断网后,系统会自动使用移动网络上网,时间20秒左右。

两张SIM卡不能同时在线。听说要让2张卡同时在网在线,需要有两个5G模块的产品才可以,这样成本也太高了吧!!!

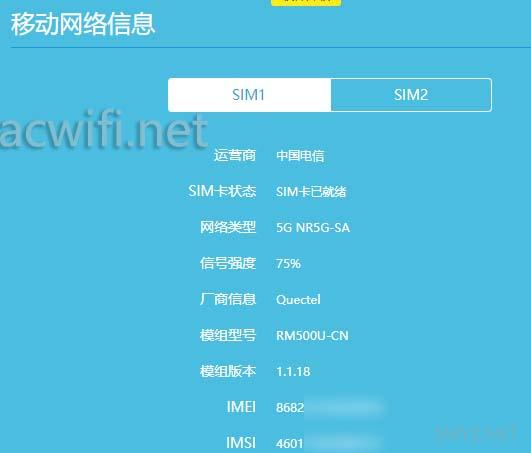

移动网络连接后的网络信息:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

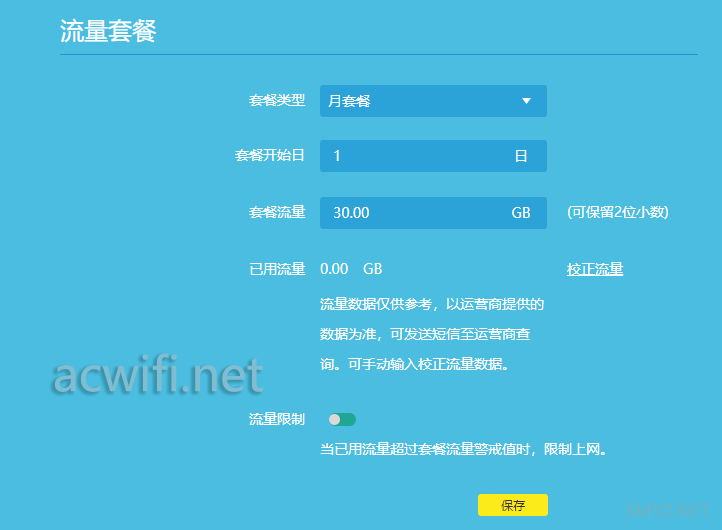

流量套餐设置:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

今年2月份开始有好多便宜的流量套餐,三大运营商都有,京东淘宝搜索就有。我在京东买了一张联通手机卡,套餐本来是143G 只要29元,但后来联通的人员联系我说外省的号码卡没有了,只有本地的卡,要32元,(2年内)103G流量(5G+98G),其中98G流量不能结转到下月用。够我用了!如果你需要特别多的流量,建议买物联网4G卡。

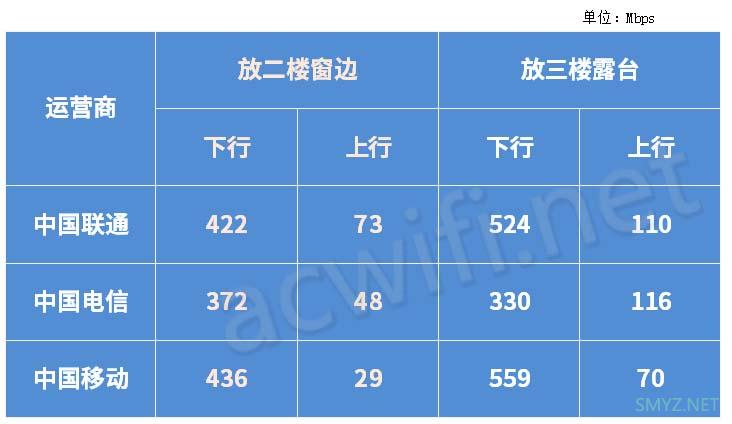

我分别用中国移动、中国联通、中国电信的5G手机卡来测试一下速度。位置有两个,一个是二楼窗边,也就时平时测速时路由器所放在的“WIFI”位置,另一个位置是三楼的露台。

测速工具用花瓣测速APP,连续测速3次,取最大值。结果如下:

TP-LINK的5G CPE:TR970G拆机,双卡Wi-Fi 6 AX3000

听说好多基站锁定了最高下行速度500兆。

关于发热量,这款长时间插双卡运行整天,温温的!两片大的散热器加上内部空间充足,而且底部和顶部有散热孔,不用担心。

按需选择吧,现在闲鱼不到1400的价格,AX3000加上双卡插槽,这价格还可以。如果要Wi-Fi信号覆盖更好,可以​找台易展路由组网就行。
