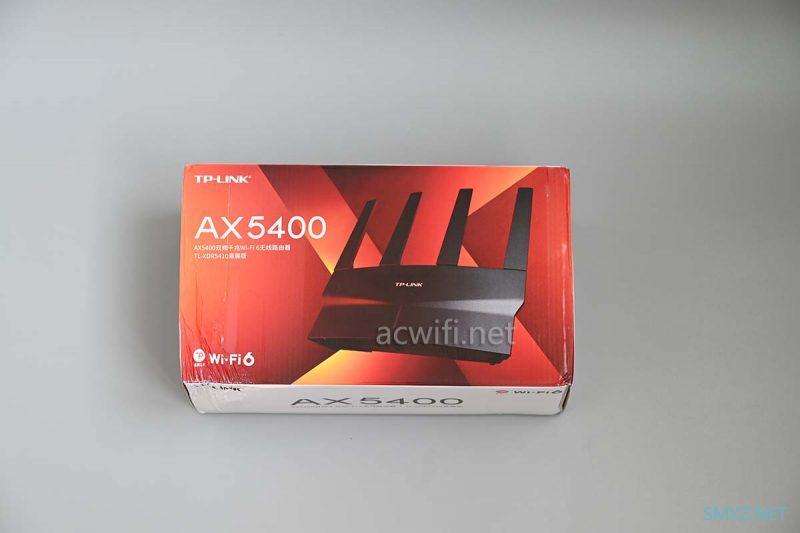

捕获了一只玄鸟，放在下图中的红色盒子里：

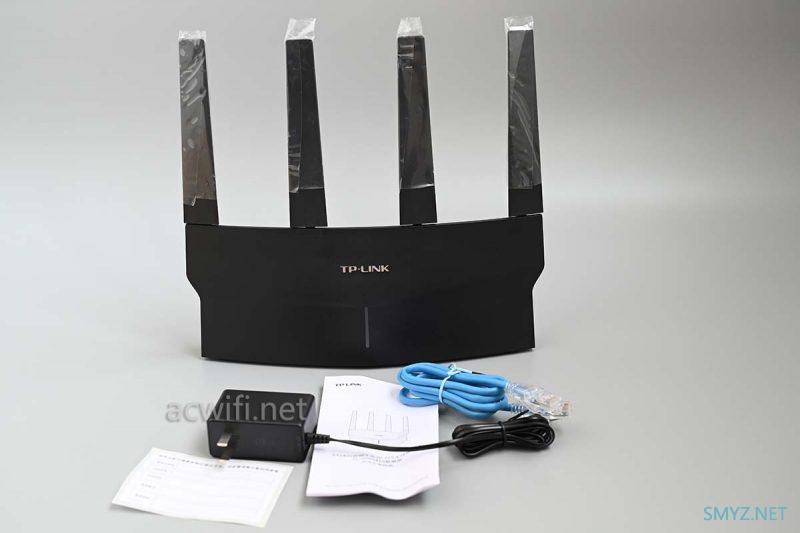

掏出玄鸟和它的配件：

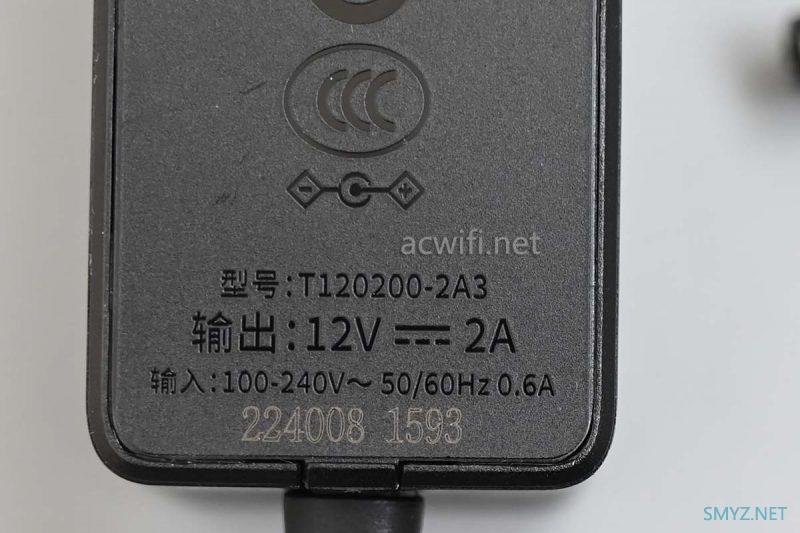

电源输出规格是12V/2A，实测联网后的待机功率刚好8W，功耗不算低。

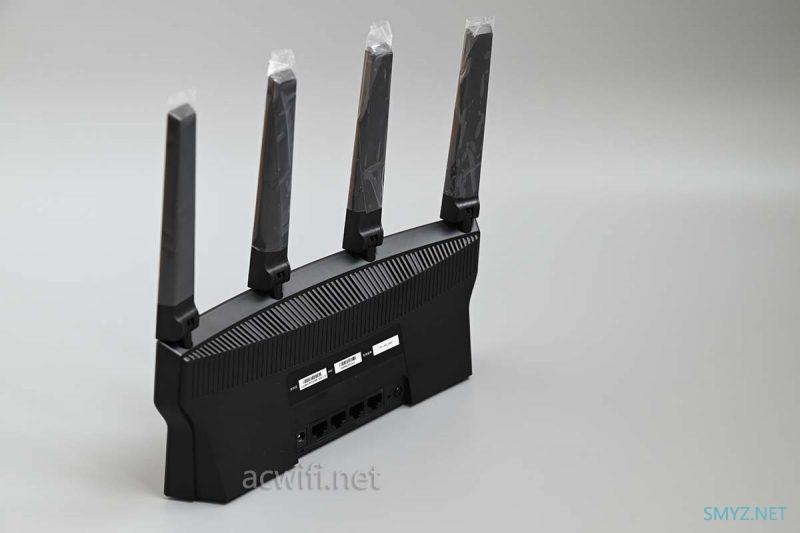

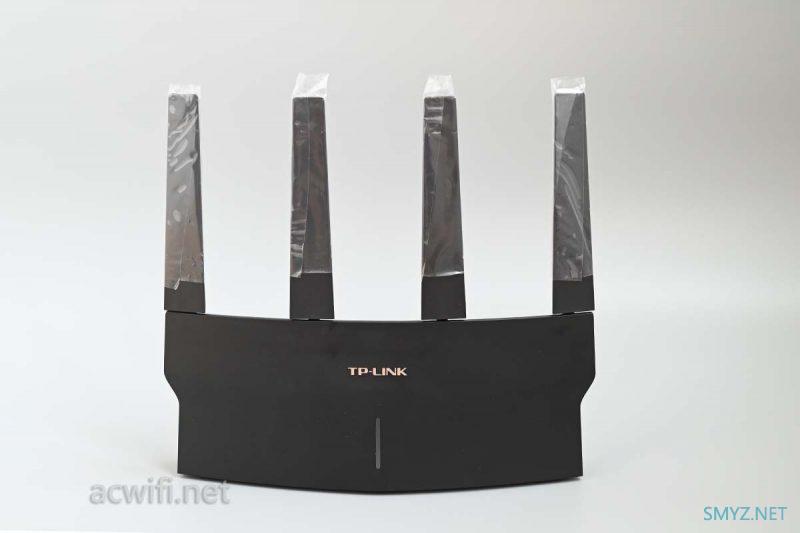

立式的设计让摆放省一些地方，天线也高一些。
散热也会好一些：

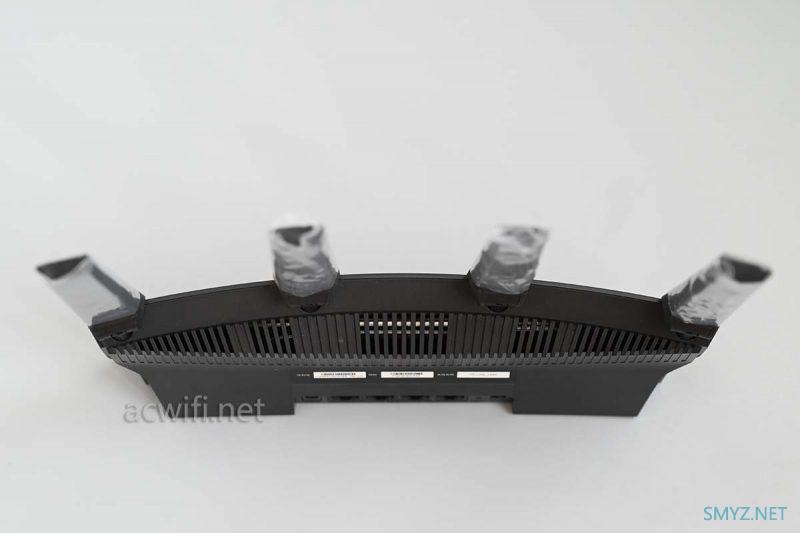

背面没散热孔，散热孔在底面和顶面，形成对流散热。

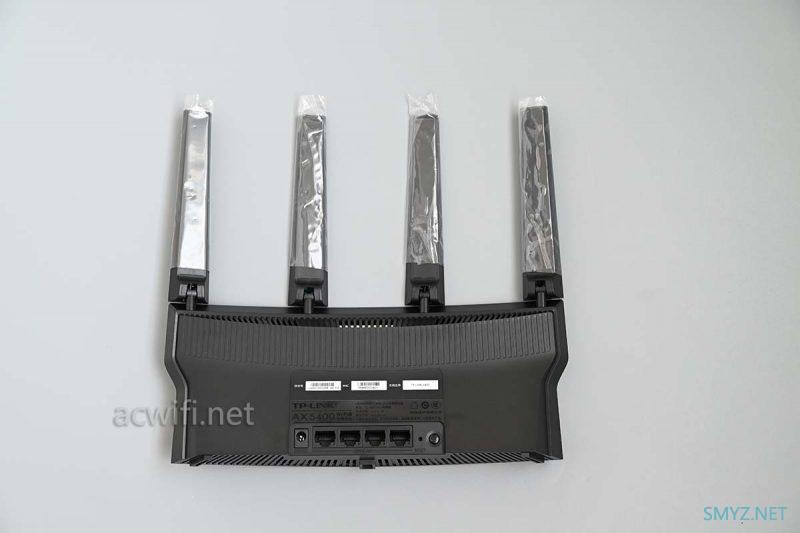

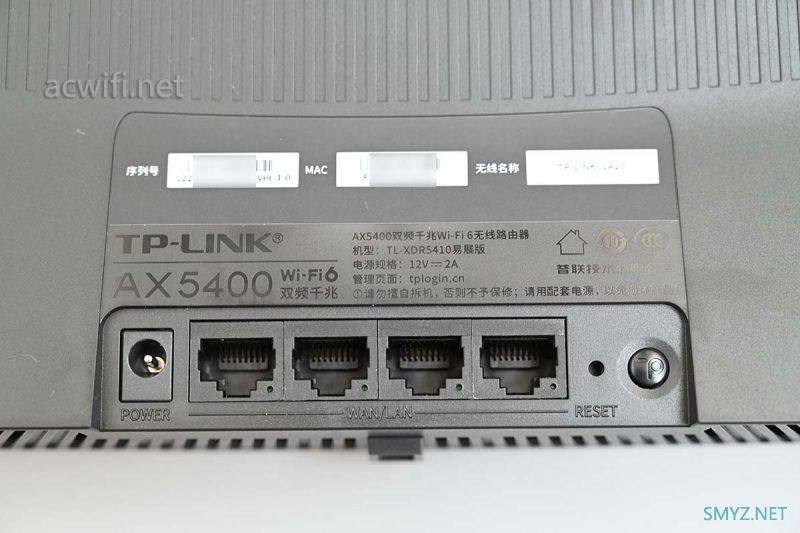

一共四个千兆网口：

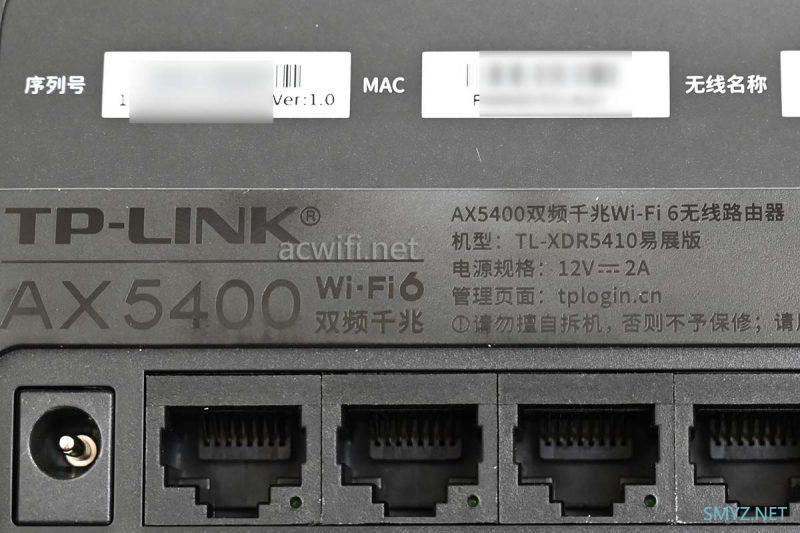

标签：
型号：TL-XDR5410易展版

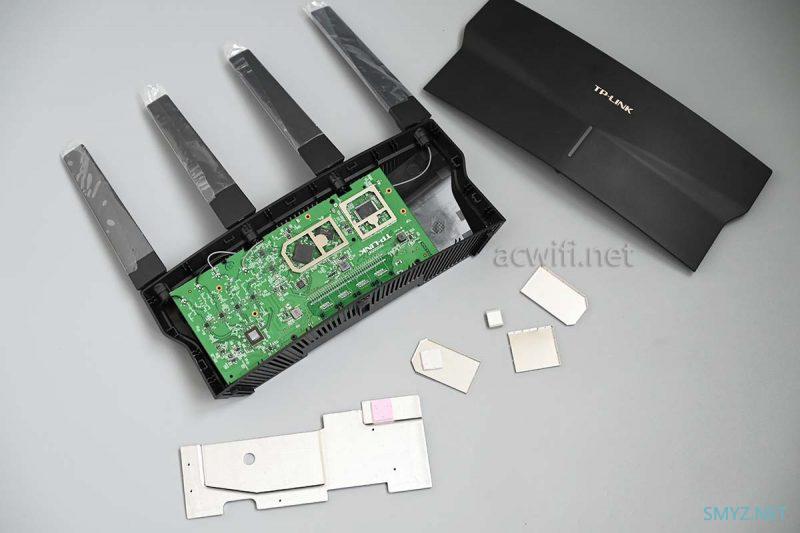

标签里面有一颗螺丝，拧出来之后可以撬开外壳了：

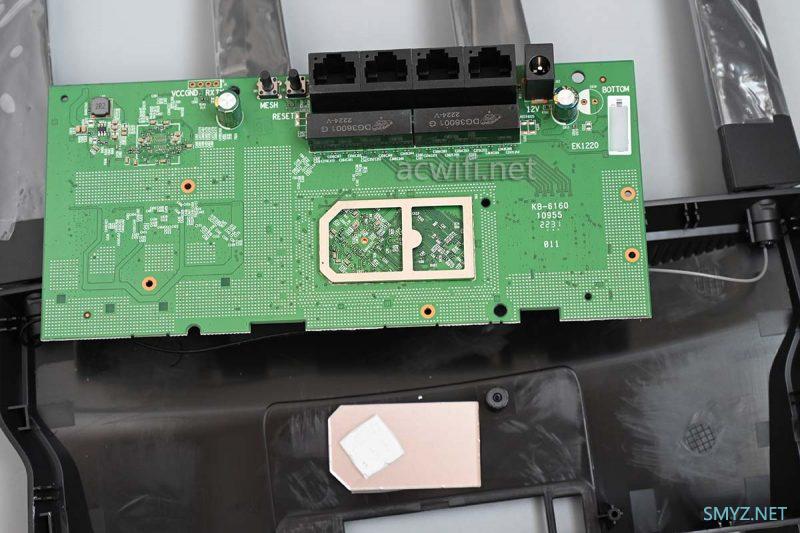

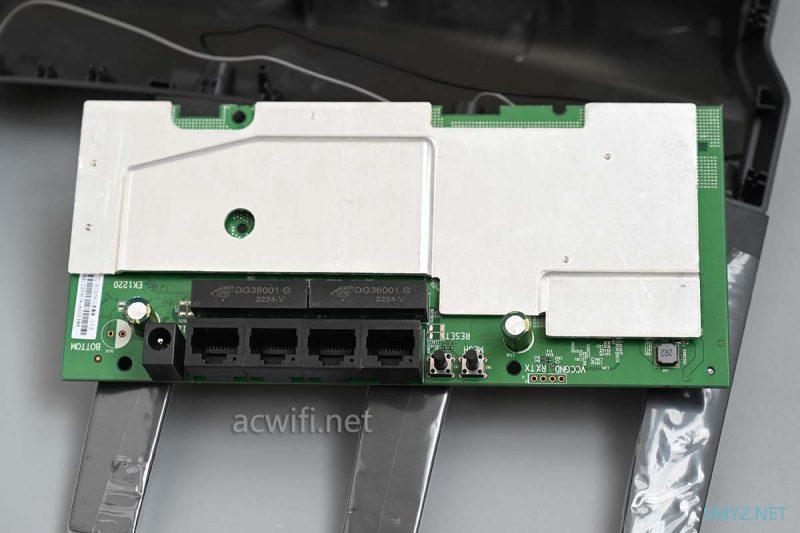

主板这一面朝着机身前脸，这一面没有散热器：
翻转主板看见一大片散热铝板。

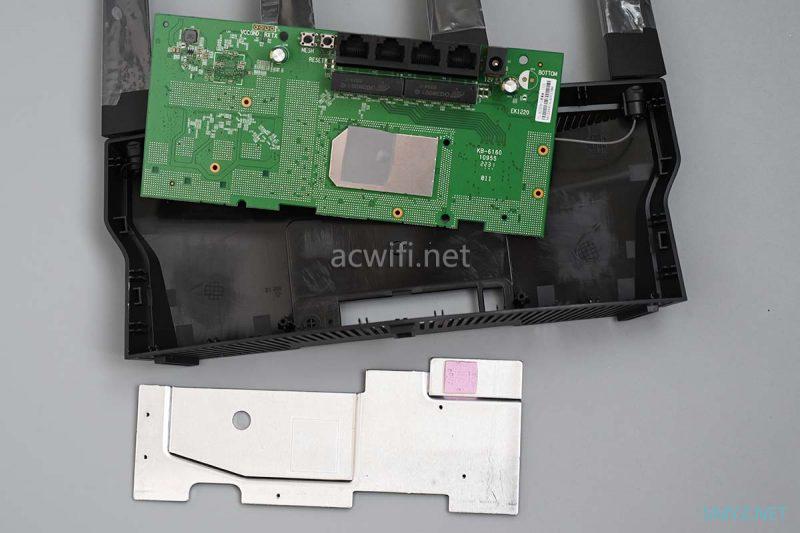

拆下这片散热：

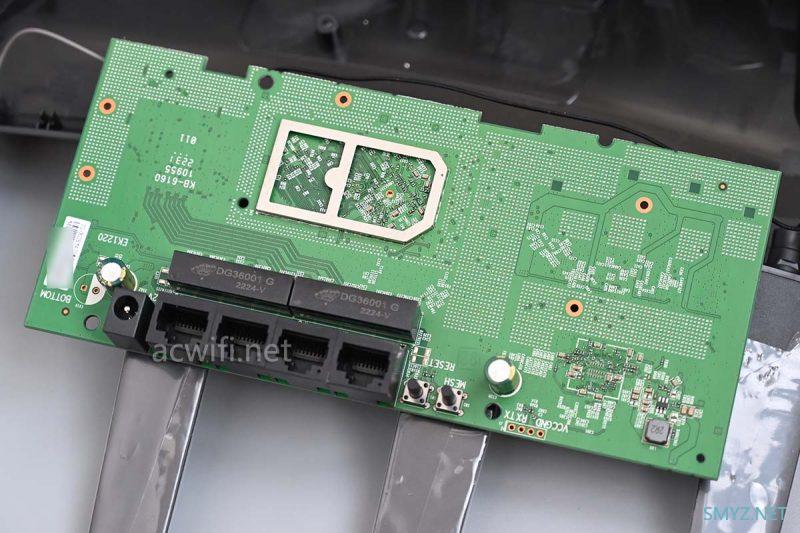

有一个屏蔽罩，撬开：
里面空的，这一面也没啥芯片。

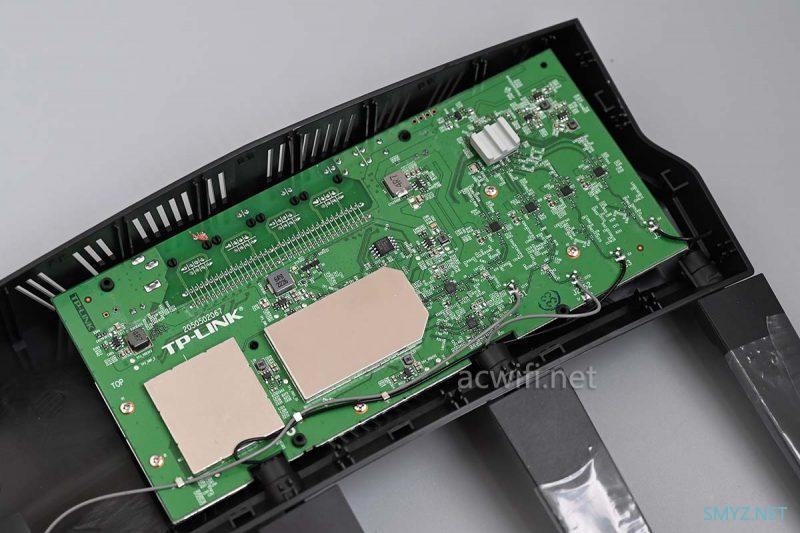

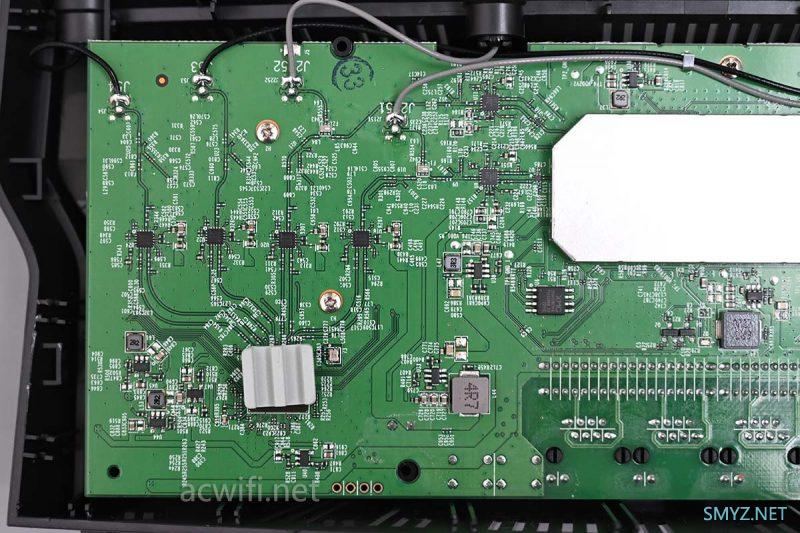

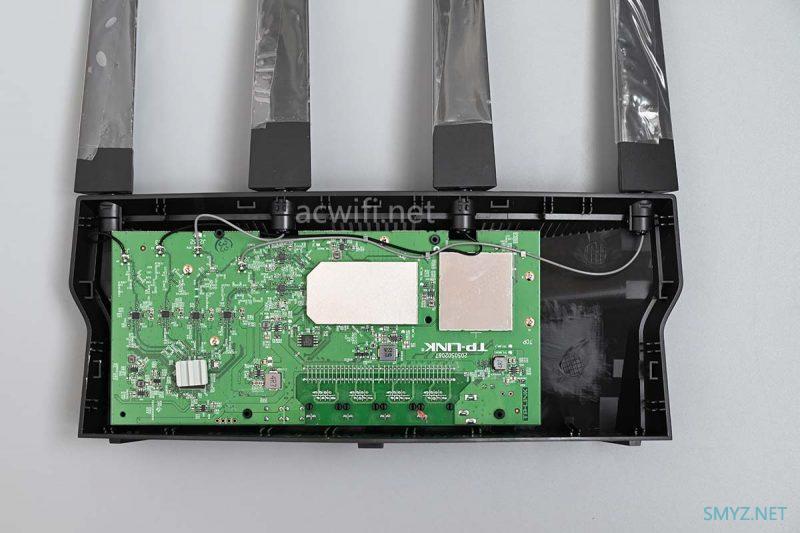

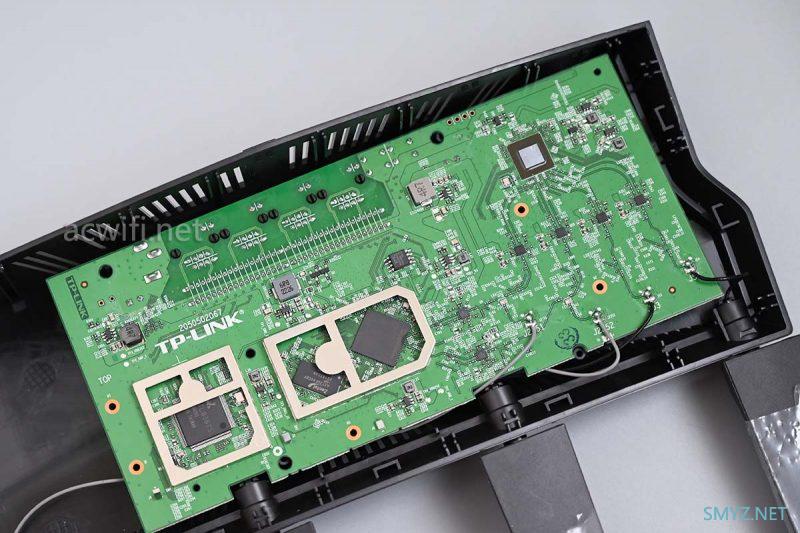

翻过去主板的另一面，话说这5G无线芯片就用这小小的碳化硅陶瓷散热片。。。

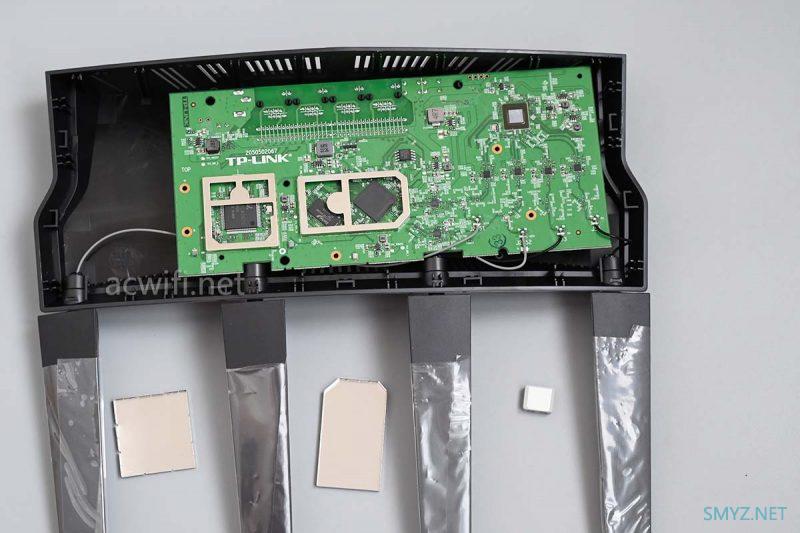

并撬开所有屏蔽罩，也就两片。
先看哪颗芯片好呢？
先看5G无线芯片吧。

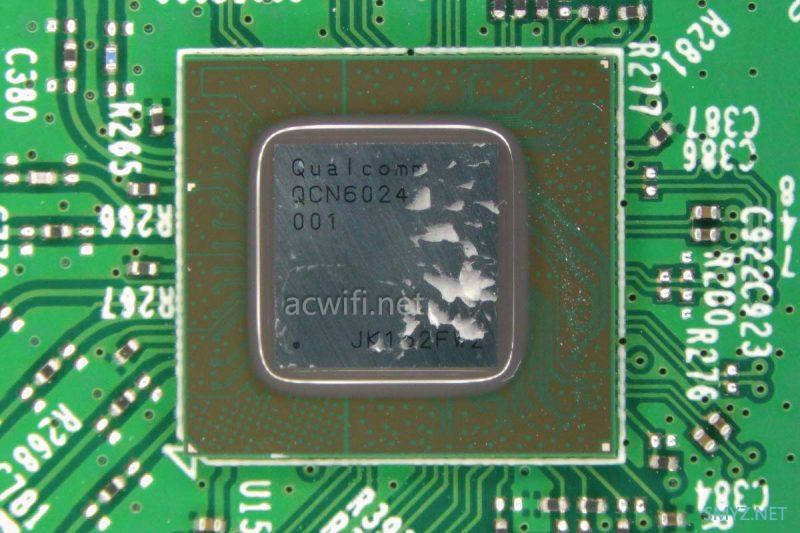

玄鸟XDR5410的5G无线芯片型号是QCN6024，支持4x4MIMO，在160MHz频宽下最高速率4804Mbps：

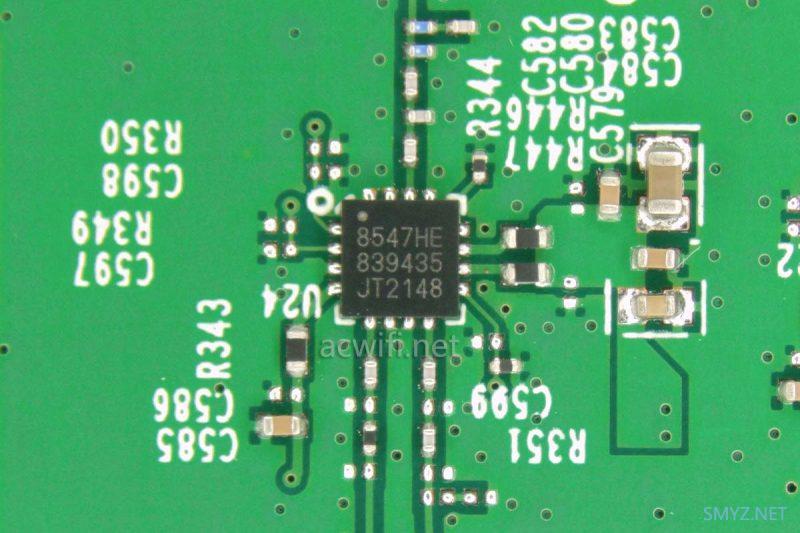

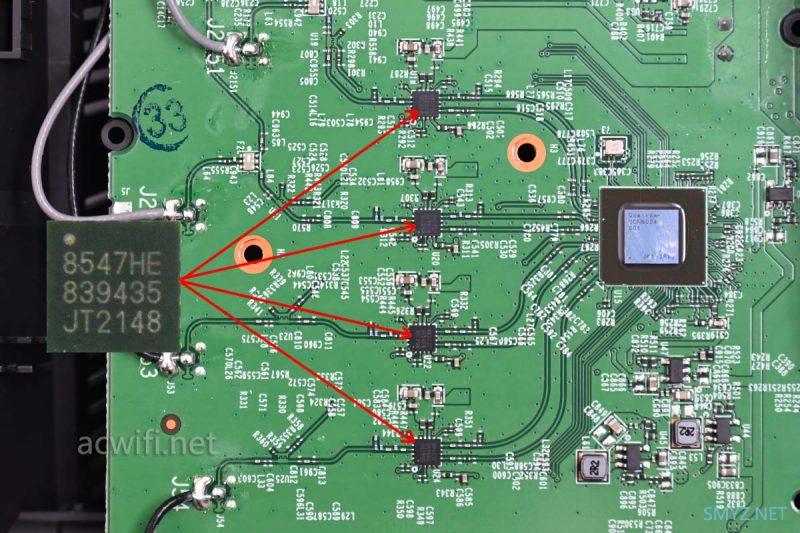

5G外置4颗独立的FEM芯片，型号是KCT8547HE：

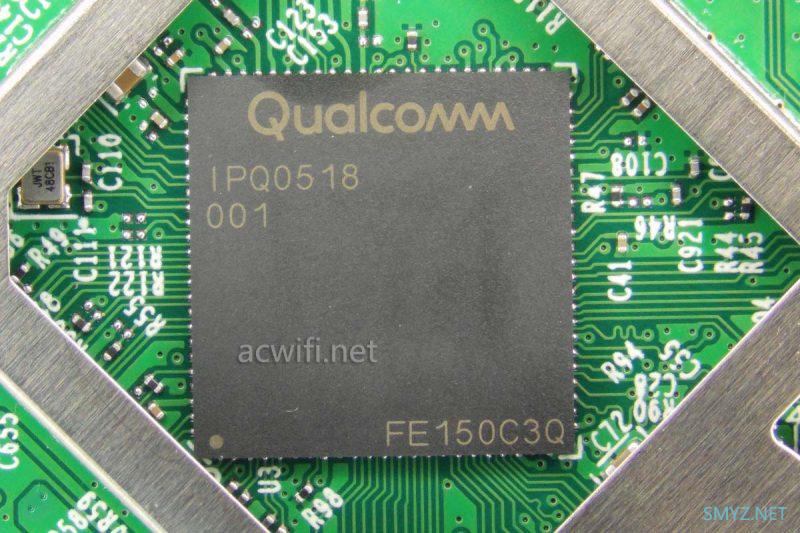

XDR5410的CPU型号是IPQ0518，双核1GHz，集成了2.4G Wi-Fi 6无线，支持2x2MIMO，在40MHz频宽下最高速率 574Mbps：

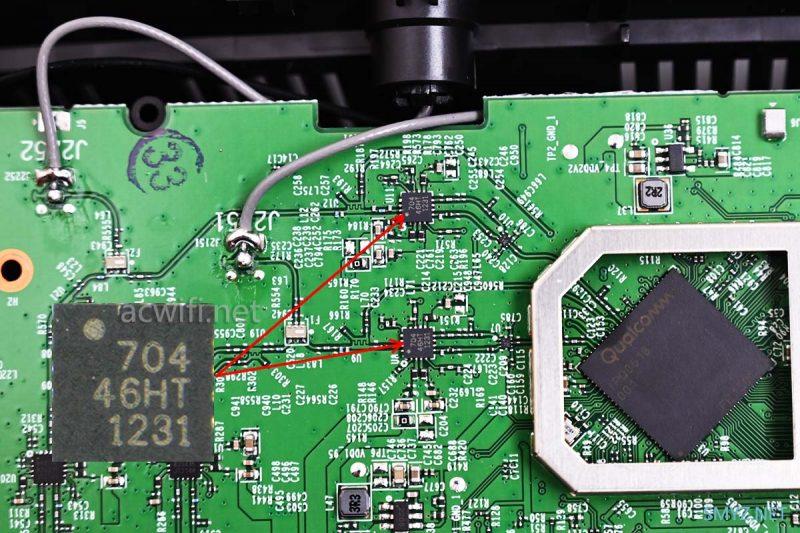

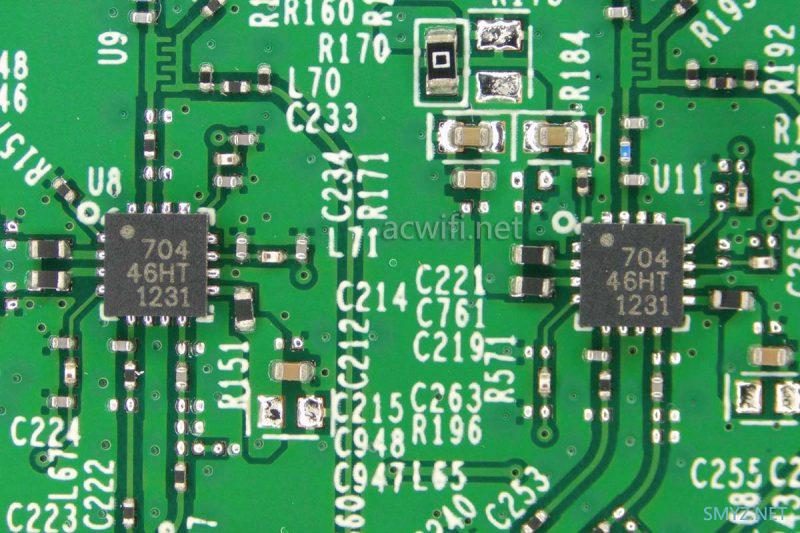

2.4G外置了两颗FEM芯片，上面丝印着“794 46HT”，型号是RTC7646。

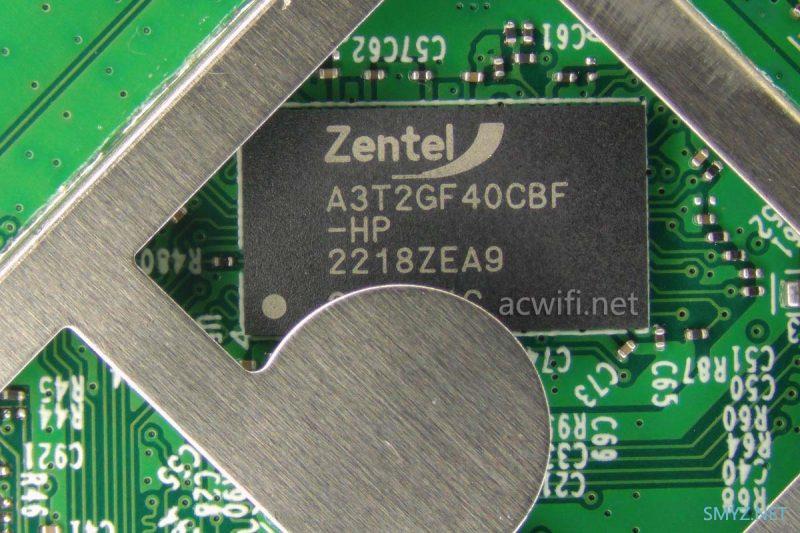

内存芯片型号是A3T2GF40CBF-HP，容量256MB：

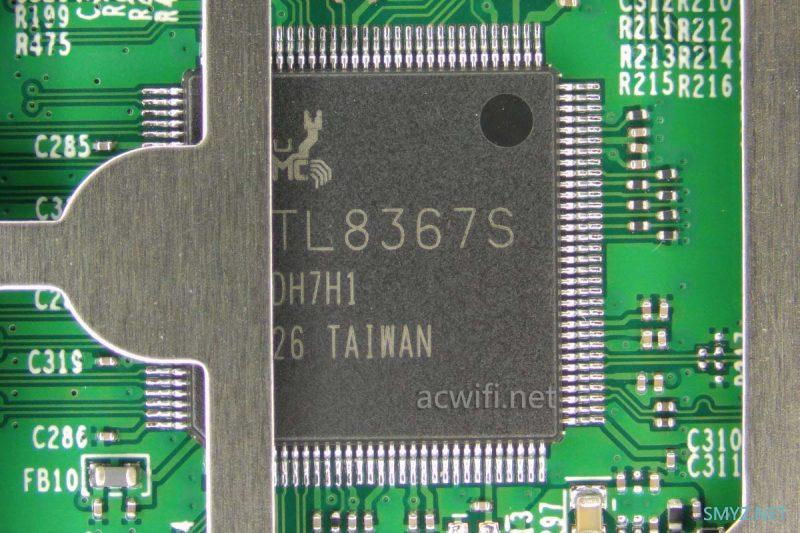

千交换芯片型号是RTL8367S

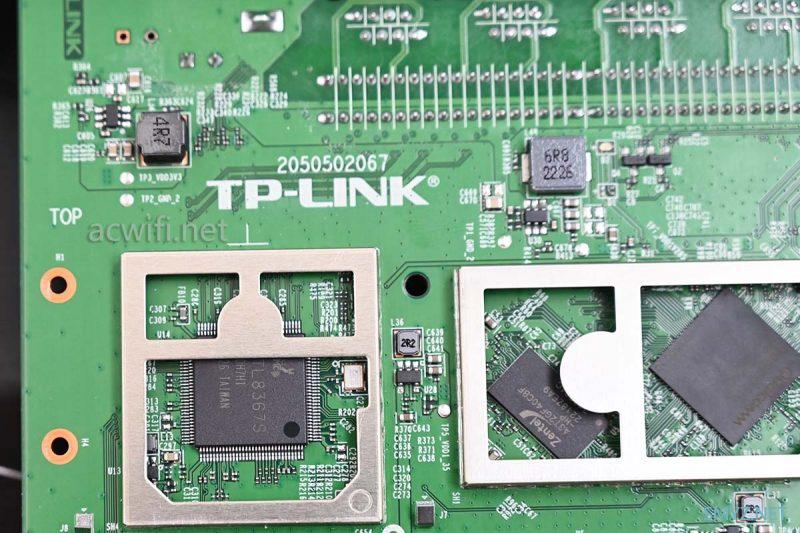

CPU内存交换芯片三者的位置：

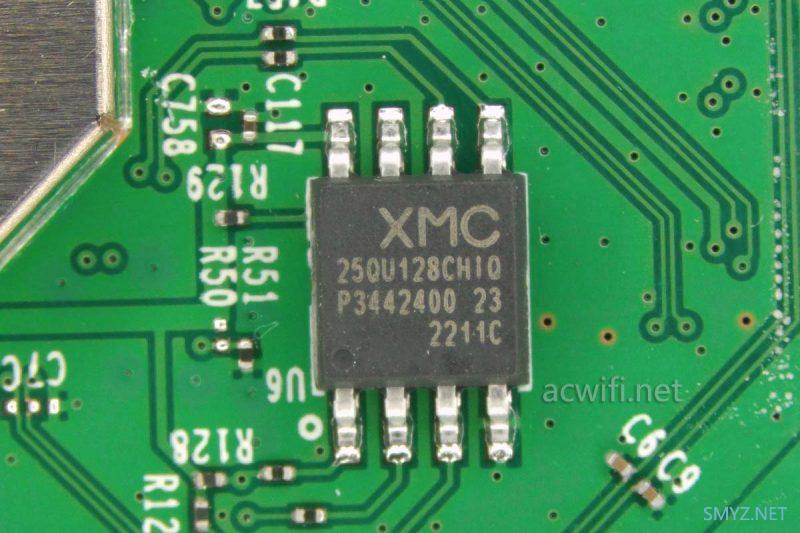

闪存容量是16MB：
其它没什么可看了，至此，这台XDR5410拆机完成。

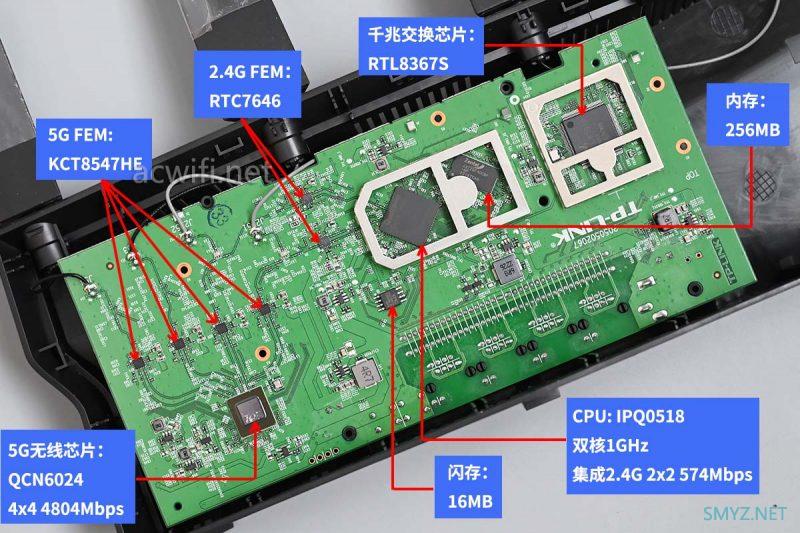

XDR5410的所有芯片型号汇总如下图：

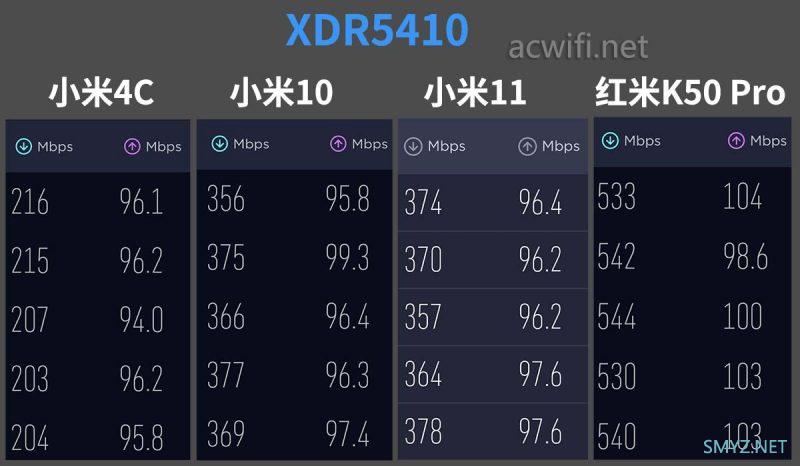

在D点测一下速看看：
小米11表现比较差，不知是不是Wi-Fi 模块快要挂了。。。我的还没售后过。
红米K50 Pro可以超过500兆，只支持80MHz频宽的小米10超过350，
小米4C超过200都算好的，但不算特别强。
TP-LINK的Wi-Fi 6路由器都是默认支持k和v，拆过这么多都是。

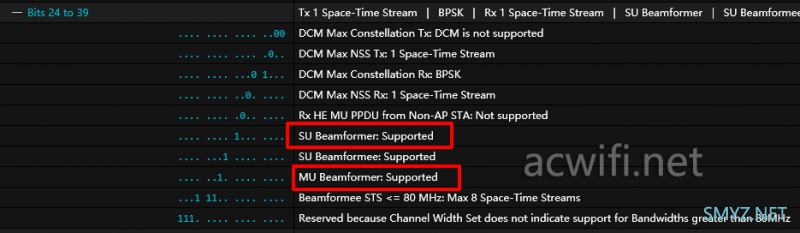

支持MU-MIMO和波束成形：
OFDMA默认关闭，当你Wi-Fi 6设备超过2台时，建议开启它，因为这是Wi-Fi 6的优点之一。它不会增加速度，但会减少小包的延时。
XDR5410待机功率8W，发热不会少，用了散热面积小的散热板，而没有采有面积更大的密齿散热器，这可能是机身外壳受限了。
底部和顶部都有散热孔，形成对流，散热效果肯定会比XDR5430的外壳要好些。
XDR5410与XDR5430v2的三个不同点：外壳、散热器、FEM芯片。
我觉得信号差不多的。XDR5410好摆放一些。
XDR5410京东购买链接
有300多的预算，请尽量选择4804Mbps的5G，即4条空间流的5G。不要跟我说手机最多支持2x2MIMO而路由器支持4x4MIMO没用的纸上谈兵的人云亦云的废话。但多台组网，不必每台都是这样。
若有任何疑问可留言或关注微信公众号acwifi-net，人工回复！
