TL-R4111GP-AC虽然有个2.5G SFP光口，也能当WAN口，只是不能用它做单WAN，三WAN时才会用到它，WAN口不能自主选择。挺适合双WAN输入后用2.5G口输出的用户，而且这是一台AC控制
、路由器、PoE供电的一体机。闲鱼一有得 卖就有好几个人来问我了。

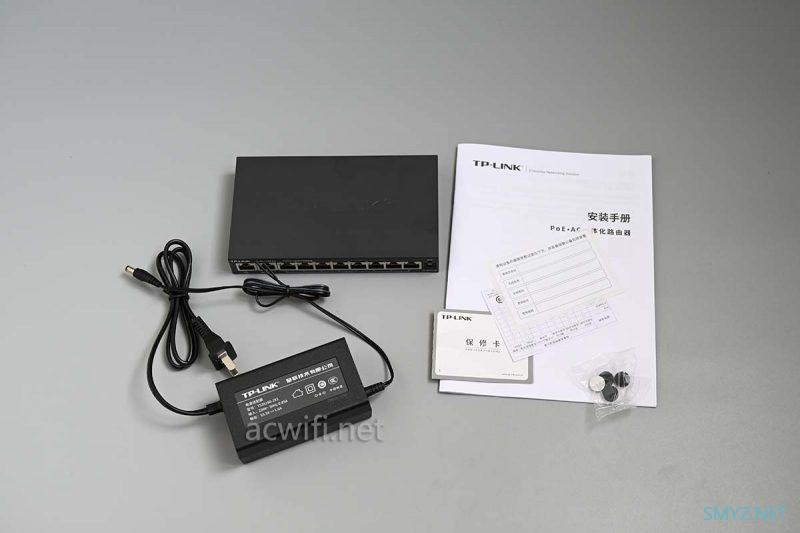

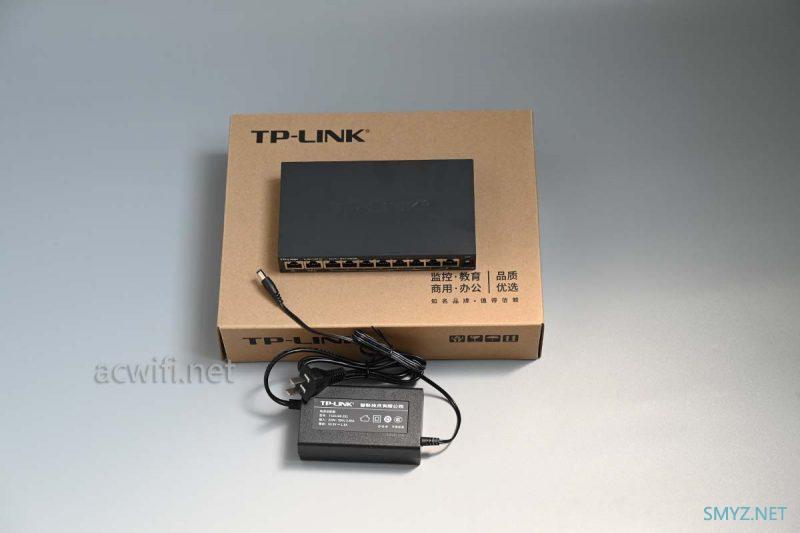

所有配件：

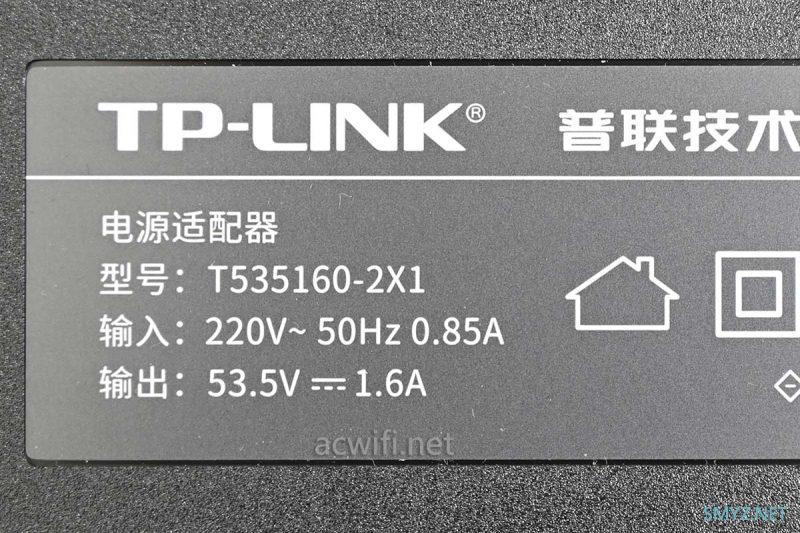

电源输出规格是53.5V/1.6A，电源输出功率是85W：

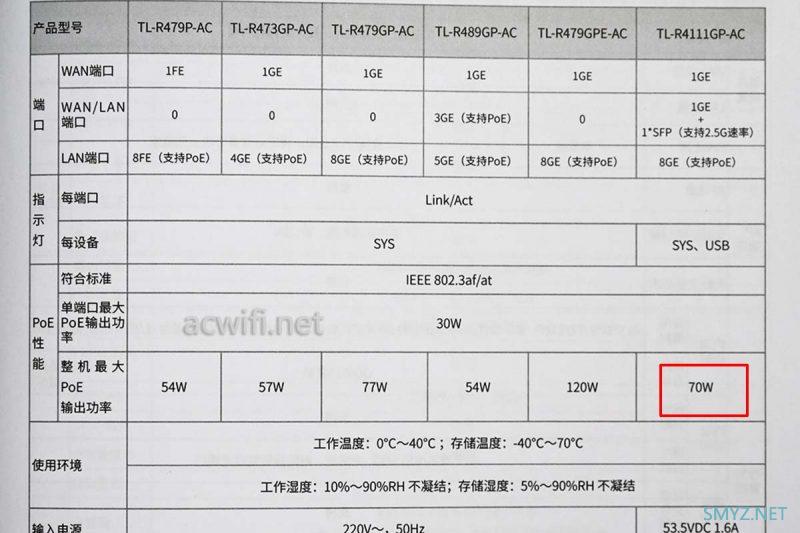

这款PoE总输出是70W，说明书里有列表详细参数，单口PoE供电最大30W。

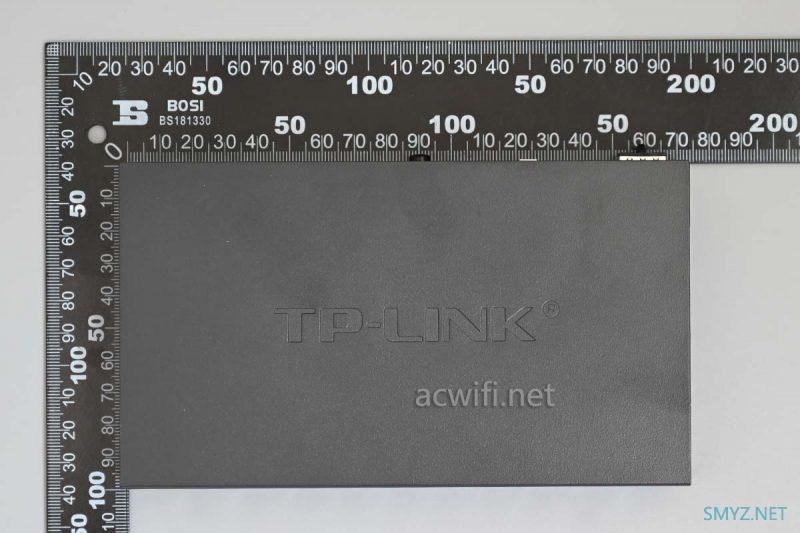

机身尺寸不算大，17 x 9.7cm：

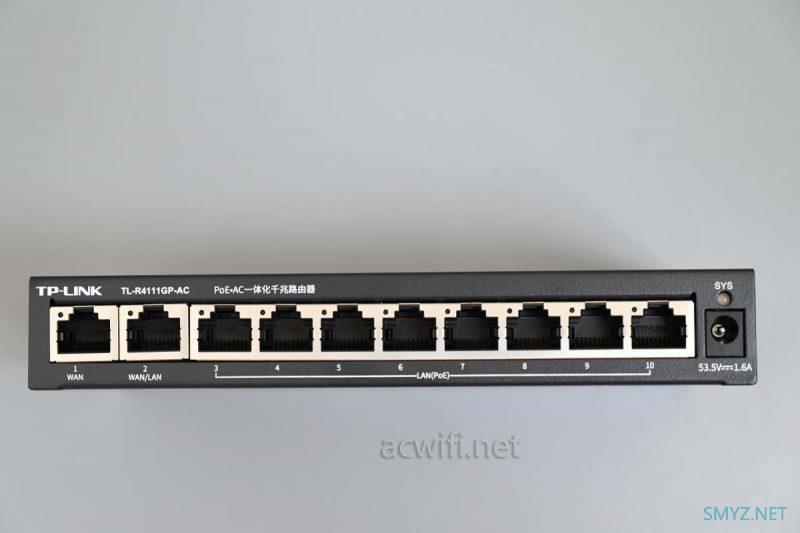

一共有10个RJ45网口，全千兆的，左边第一个是WAN口，左边第二个可做WAN或LAN：

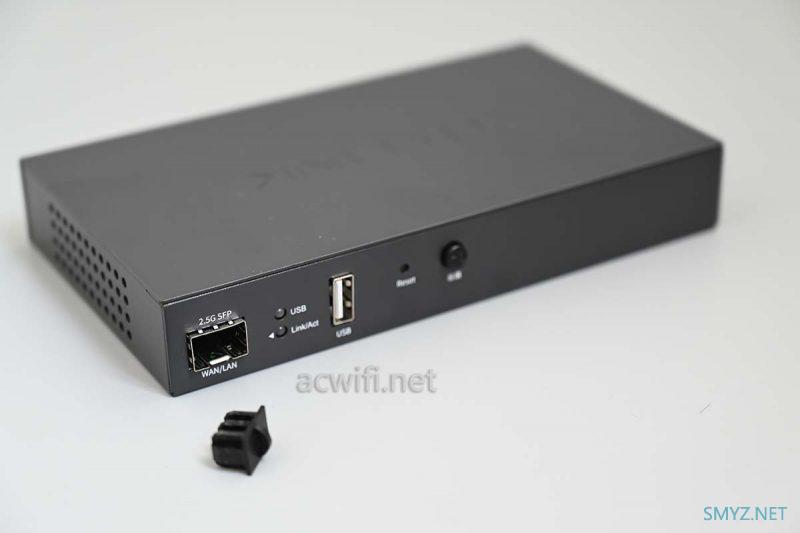

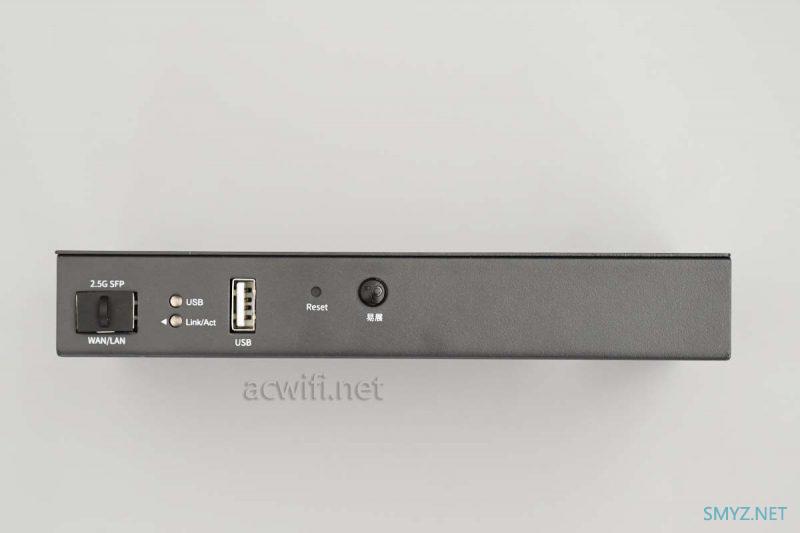

另一面有一个SFP光口，支持最高速率2.5Gbps；有一个USB2.0口，只支持文件共享，不支持打印共享；中间位置是一个易展实体键，有易展键的一体机都可以支持跟易展无线路由器组网。

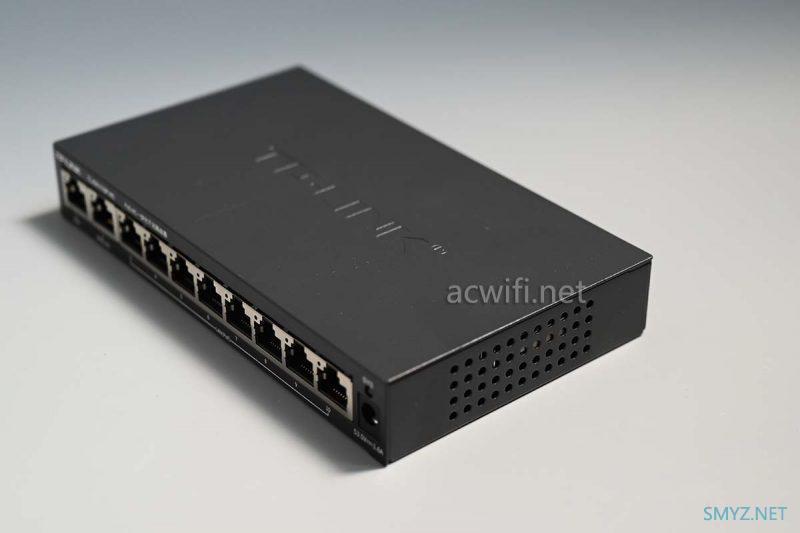

侧面有散热孔：
一体机因为有PoE供电，机身都不会凉快的。

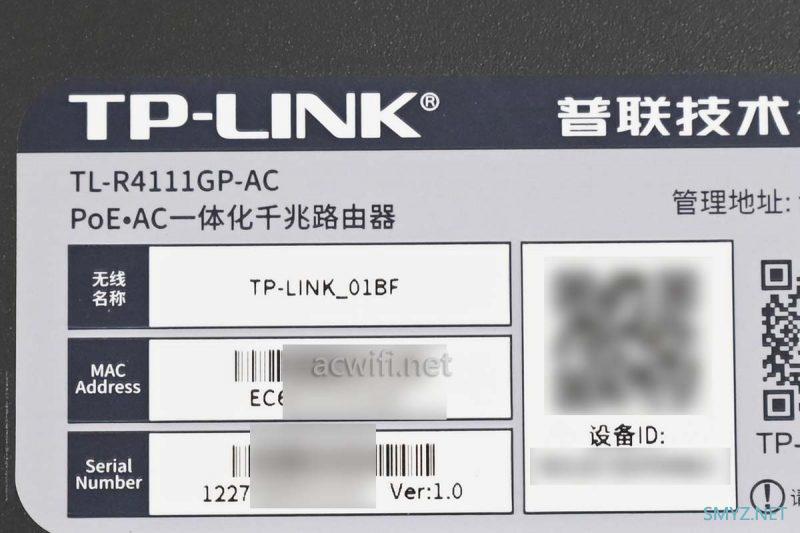

底部标签：
型号：TL-R4111GP-AC

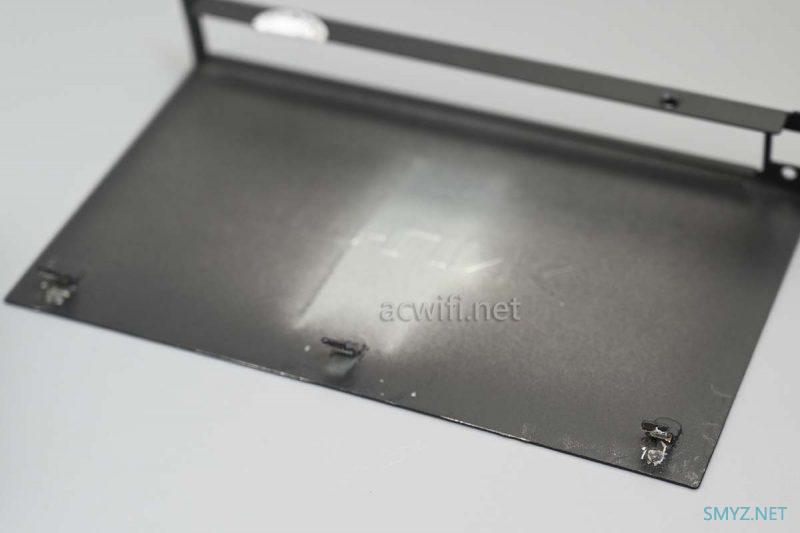

外壳不容易拆开，用胶粘住了前端的三个卡位:

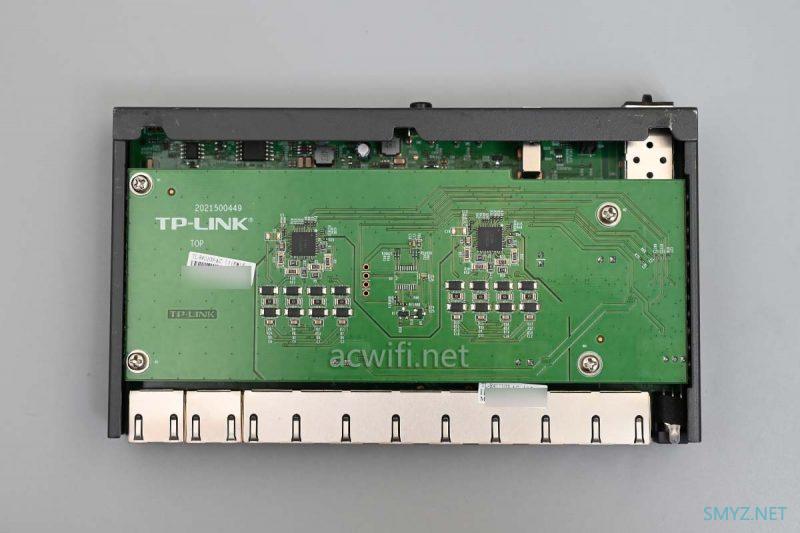

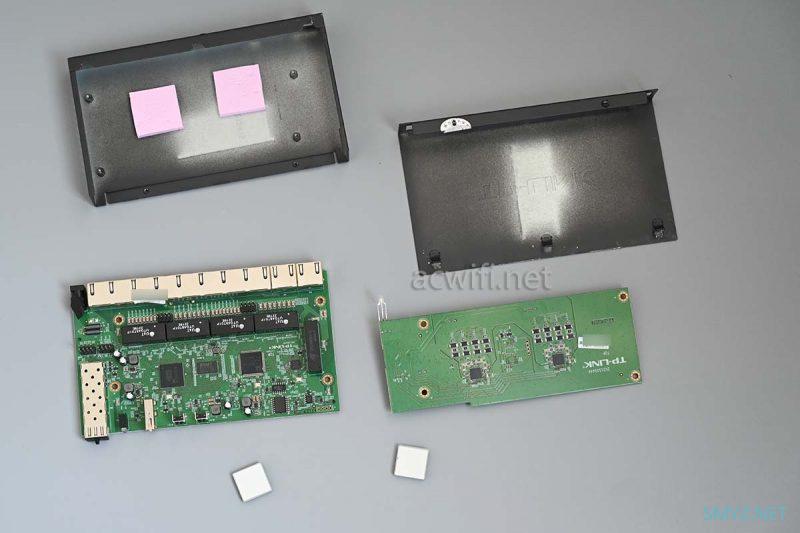

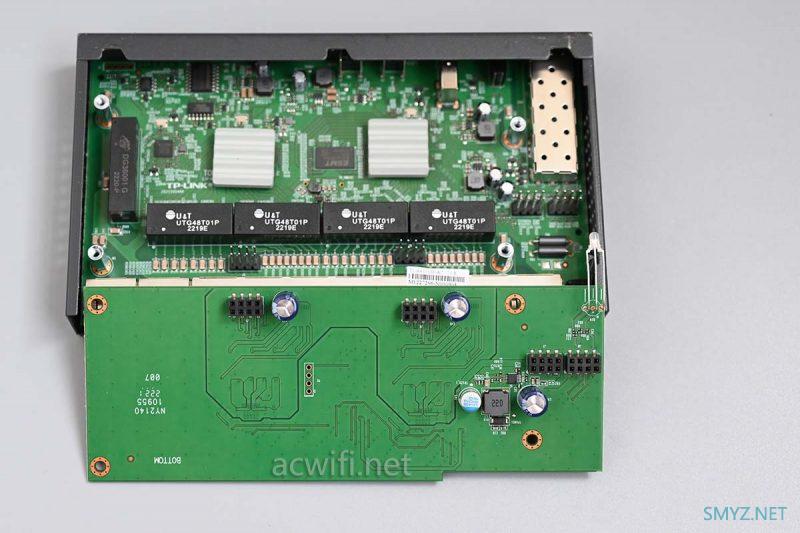

两片主板构成，跟之前拆的R4010GPE差不多。

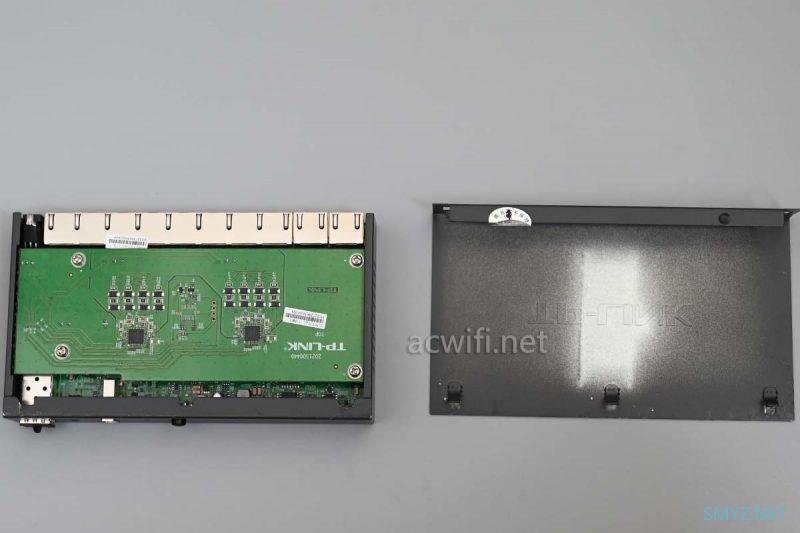

拆下顶层的板子：

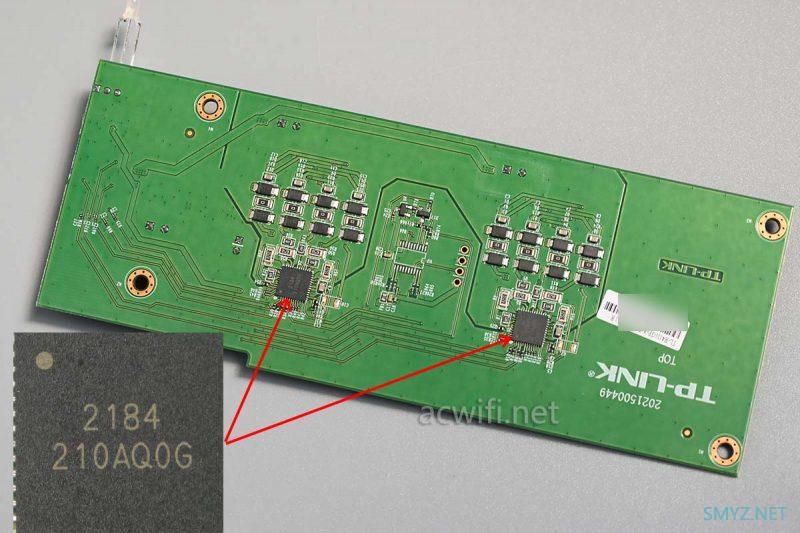

这主要是PoE供电电路，有两颗XS2184，每颗提供4口供电，两颗一共可提供8个 PoE供电。这台PoE供电口是第3至第10个网口。

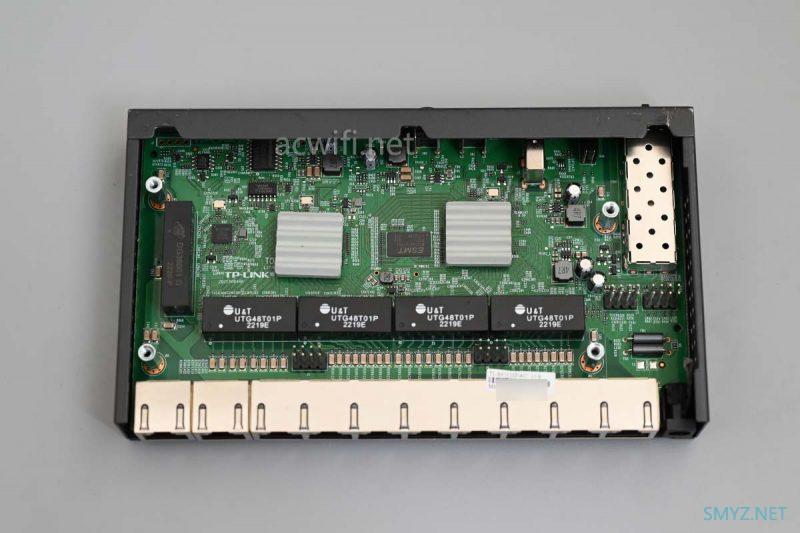

然后看底下的主板：

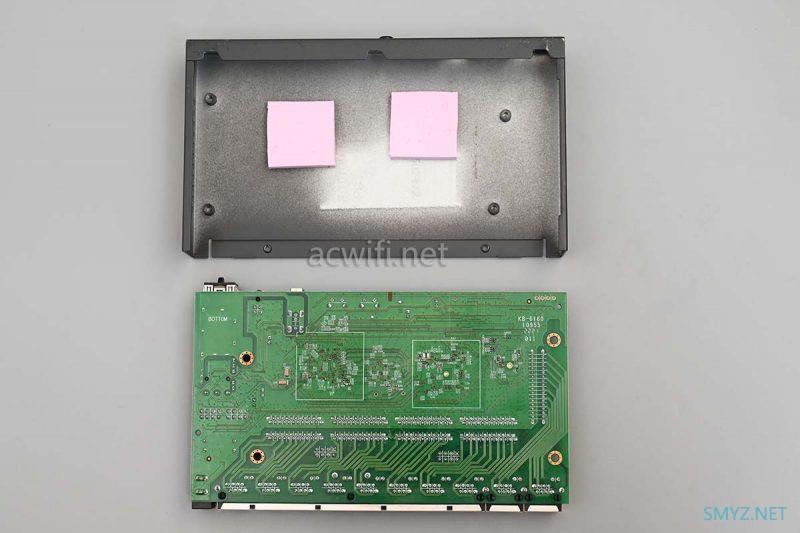

拆出来并翻过背面：

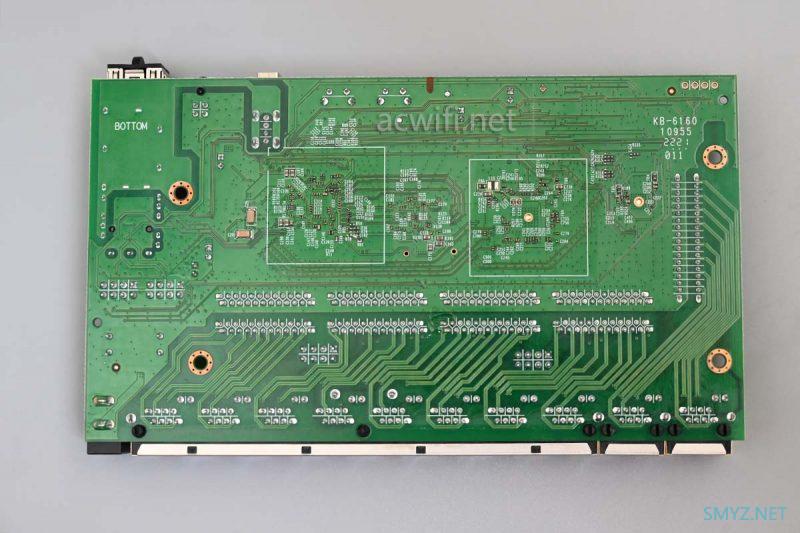

主板背面没啥芯片：

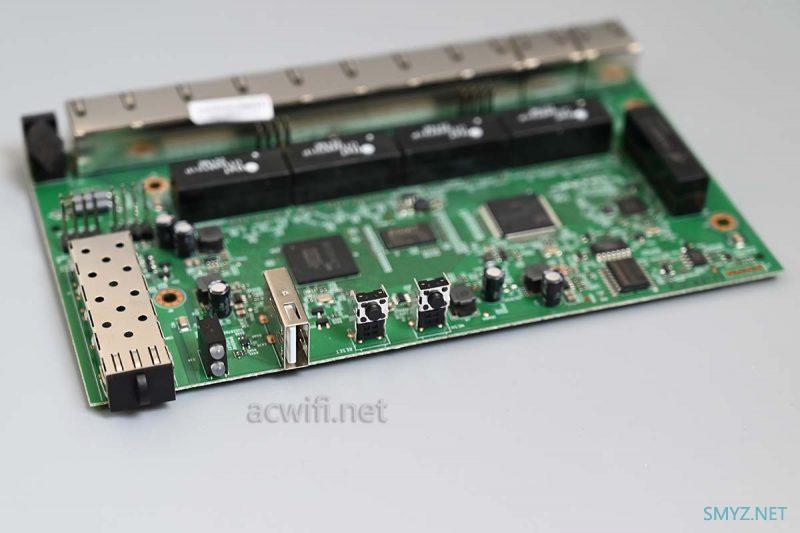

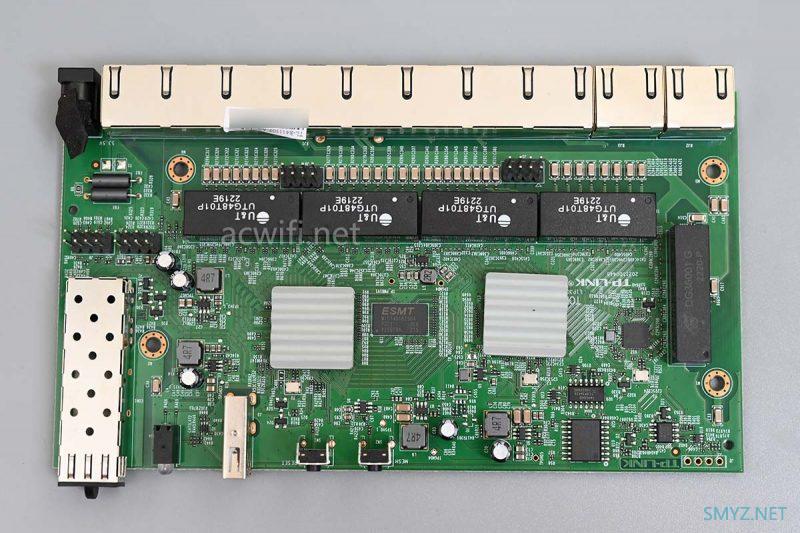

翻过来看主板正面：

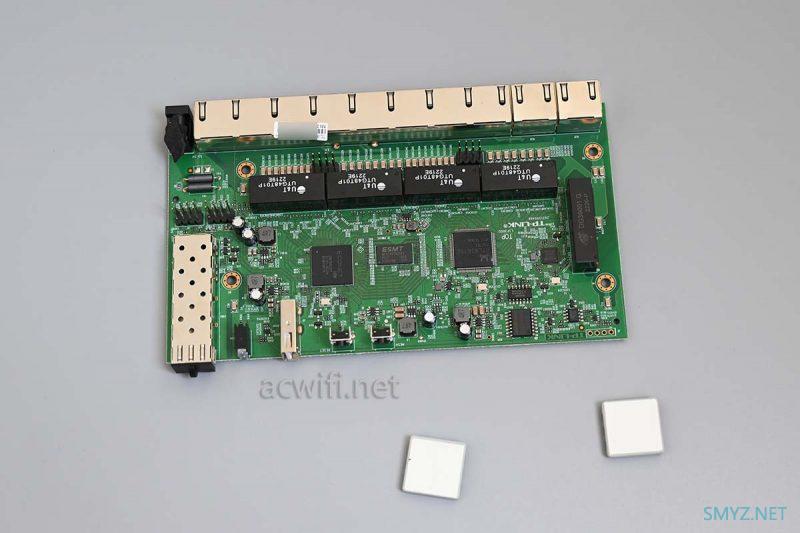

拆开两片碳化硅陶瓷散热片：

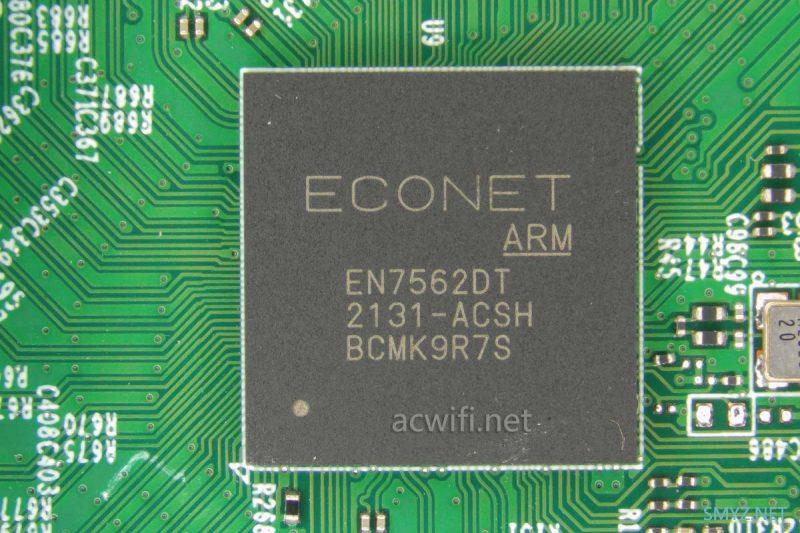

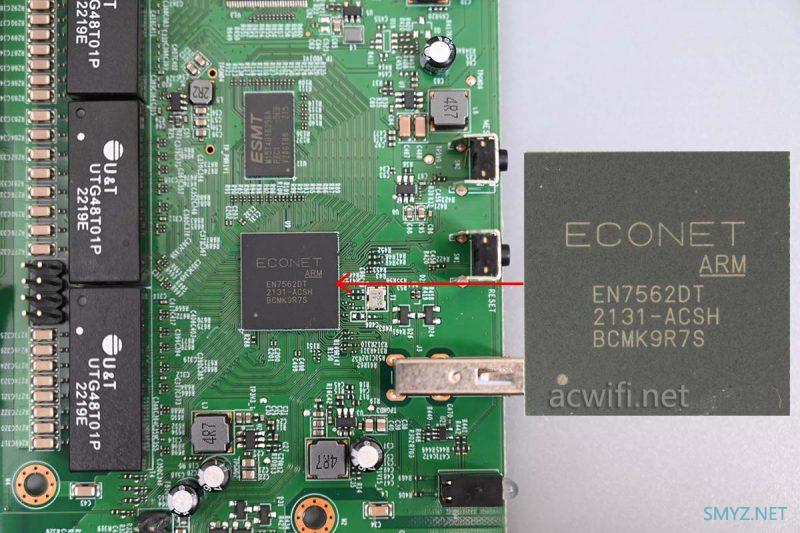

R4111GP-AC的主控是一颗EN7562DT，这颗在R5010PE身上也在用。双核A53，频率1GHz，都支持NP offload，可以理解成硬件加速。

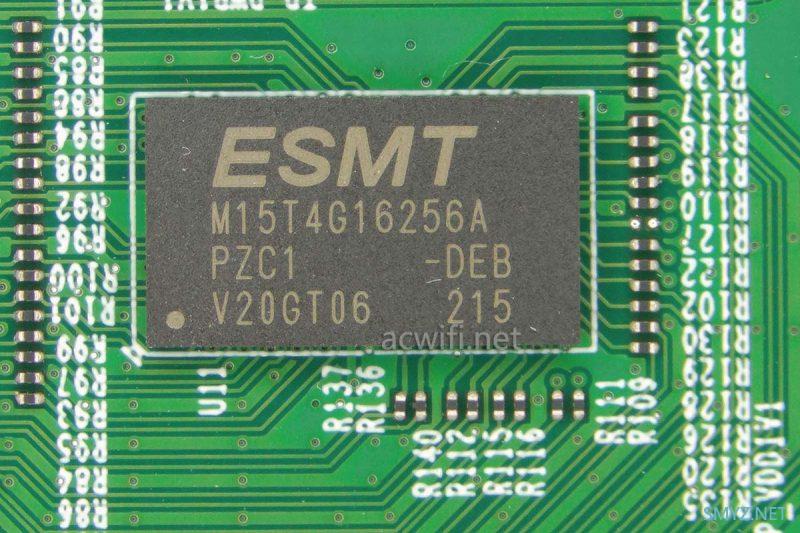

内存型号M15T4G16256A，容量512MB:

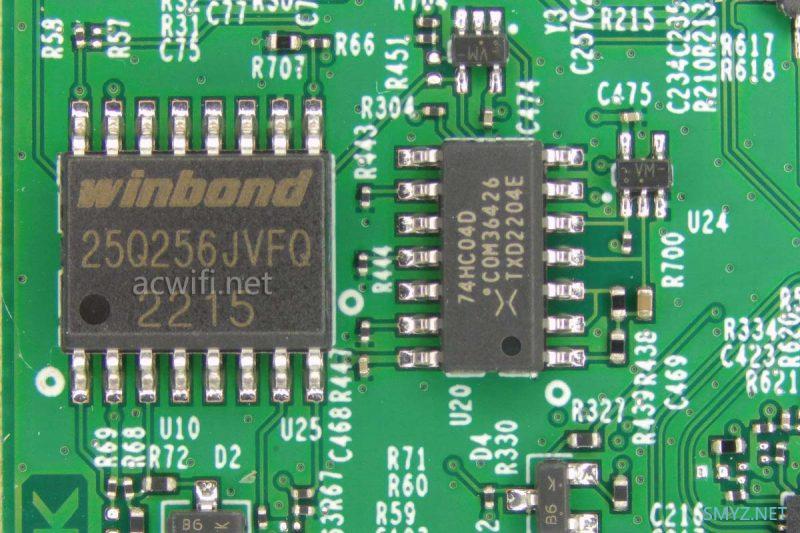

闪存型号W25Q256JVFQ，容量32MB：

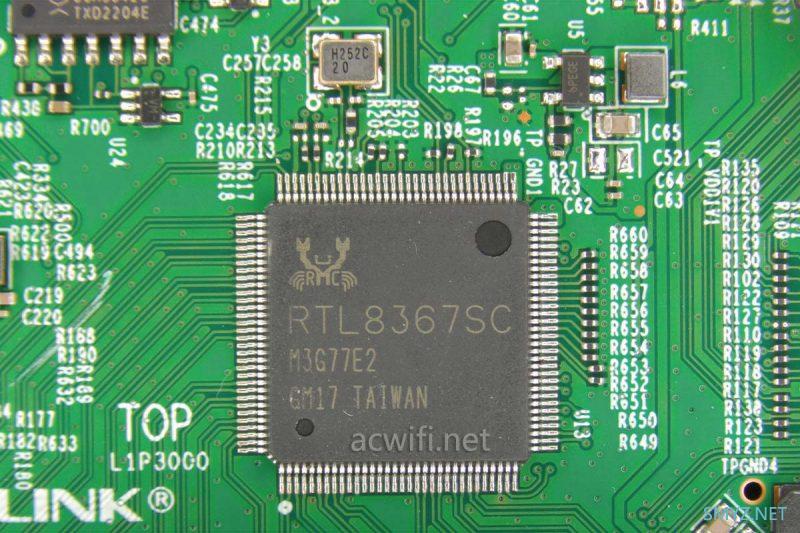

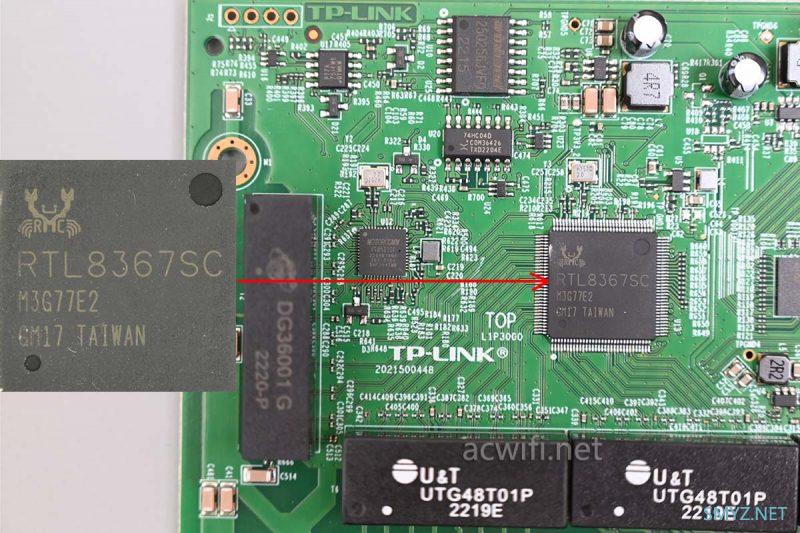

千兆交换芯片型号是RTL8367SC，支持5个千兆网口：

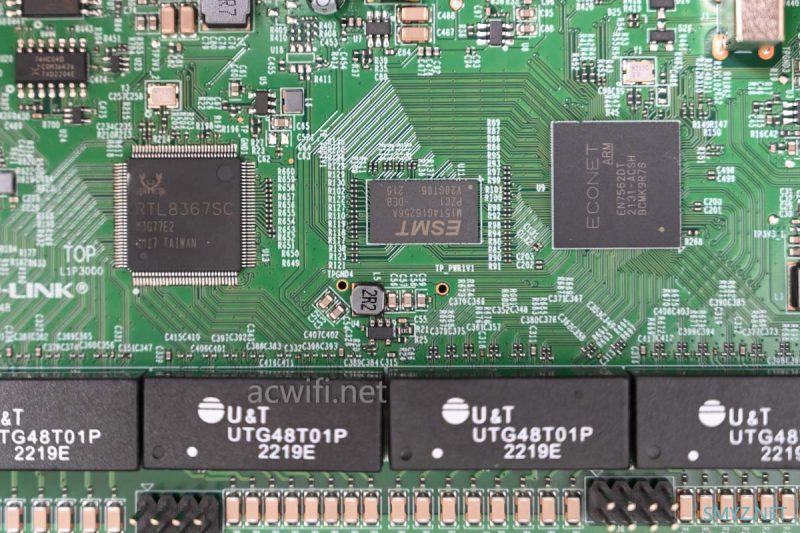

CPU、内存、交换芯片的位置关系：

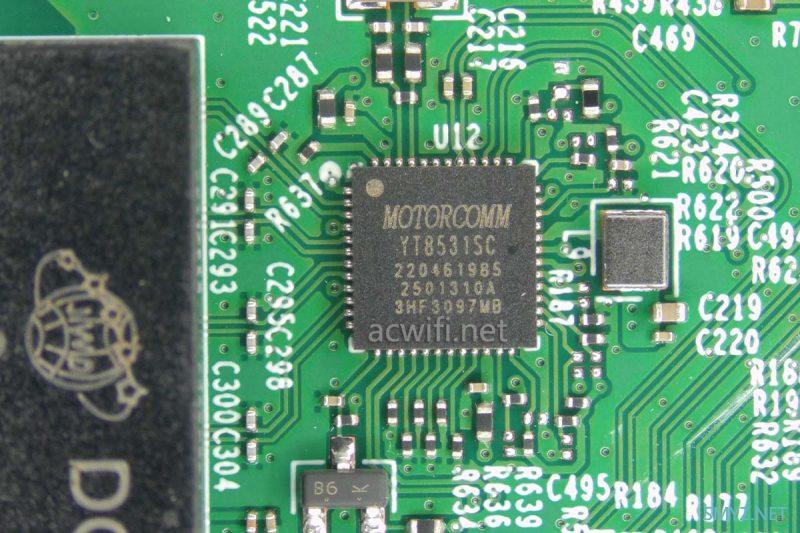

这里有一颗千兆PHY芯片，国产的裕太微YT8531SC：
”YT8531SC/YT8531SH 还支持可配置为 SGMII、1000BASE-X 或 100BASE-FX 的 SerDes 接口。“
所以呢，那颗主控EN7562DT集成了4个千兆网口喽，不然怎么得来的10个口。
其它没什么看了，R4111GP拆机完成。

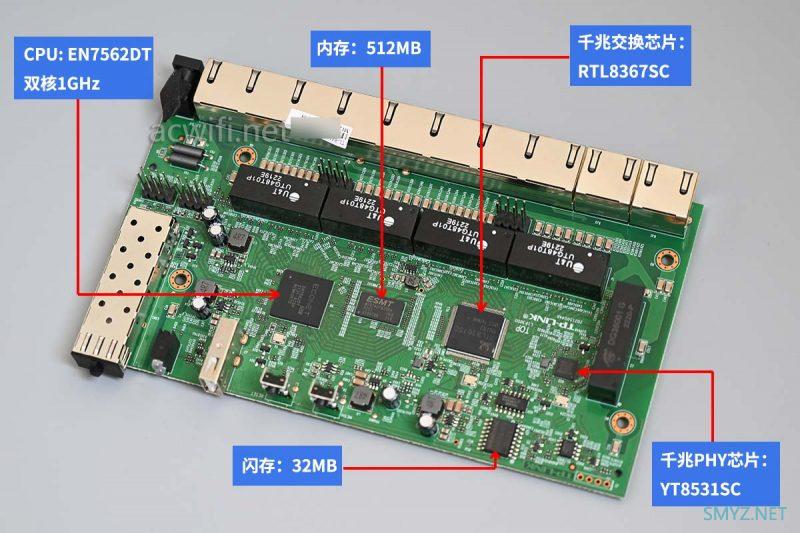

R4111GP-AC的所有芯片型号汇总图如下：
EN7562DT，在5010PE上已经测过它的小包转发性能了，双向同时转也也能达到3.5Mpps以上，所以这款R4111GP也不需要担心转发性能。

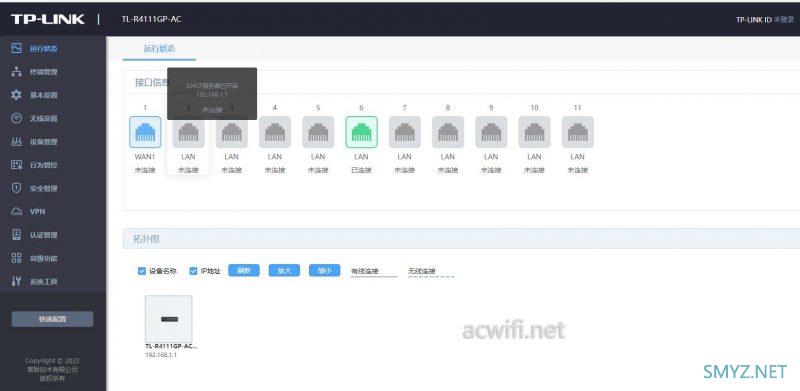

主界面：

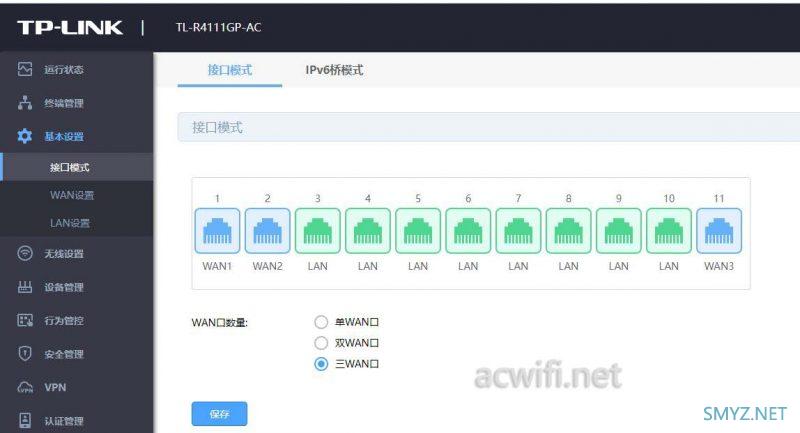

WAN口数量设置：

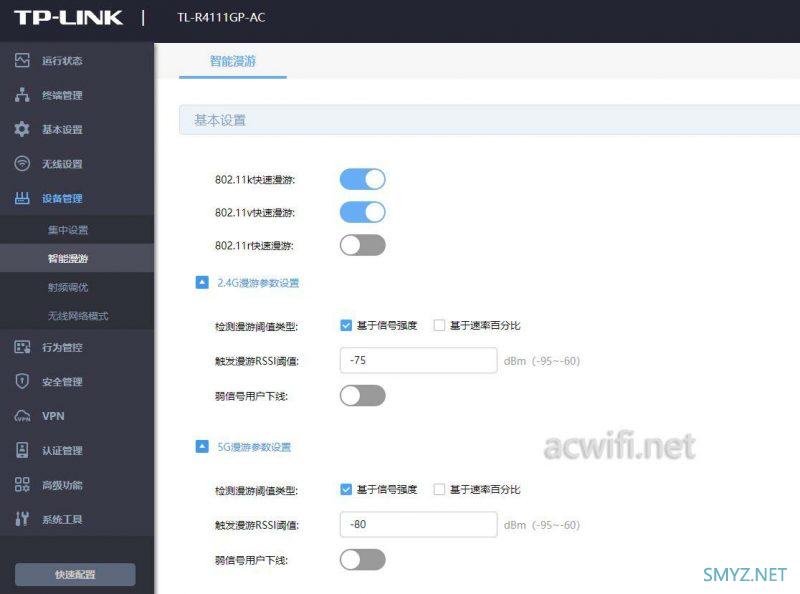

智能漫游设置：

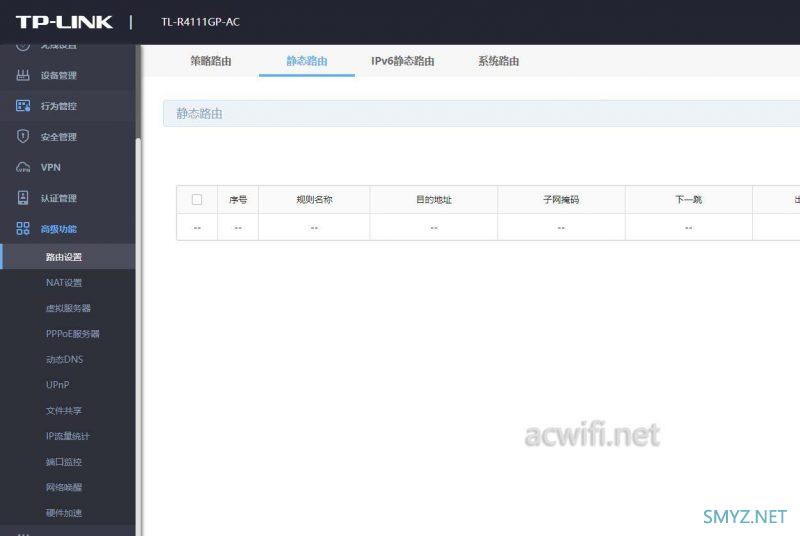

高级功能：
R4111GP闲鱼价590元，CPU用了跟R5010PE一样的CPU：EN7562DT，小包性能强，还有一个2.5G SFP口，只是。。单WAN不能做选择，也就是不能用2.5G SFP做单WAN口，可以双千兆接入，单2.5G口输出。性能肯定比R479GP和R4010GP强的！
按需选择吧。
若有任何疑问可留言或关注微信公众号smyz-net，人工回复！
