兆能ZN-M2拆机,又一款IPQ6000低价路由器

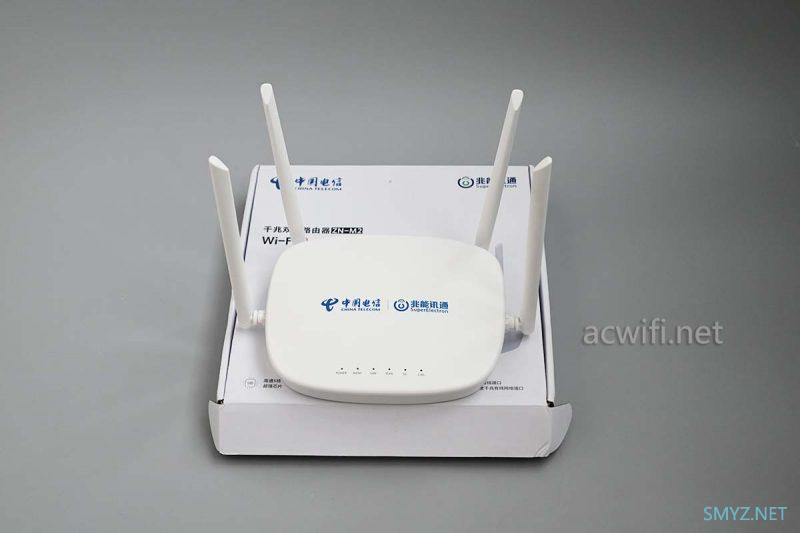

我在闲鱼139元买了一台,兆能ZN-M2在闲鱼和拼多多上面的价格普遍在150多元包邮。它跟前几天我拆过的中移网联出的和目CMIOT-AX18一模一样的东西,硬件和固件都一样,和目AX18只要115元呀,所以我不知道兆能这款ZN-M2为啥能贵上40元。因为它是和目AX18的代工厂?

可能中移物联这款是通过什么宽带套餐、话费套餐,从中拿出机身来套利的,所以比较便宜。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

理应代工厂自己出的东西会好些吧,但这两台IPQ6000方案的无线一样的:偏弱。

CMIOT-AX18拆机文章:目前最便宜的高通WiFi6路由器:和目CMIOT-AX18拆机

虽然中远距离弱些,但它支持mesh组网,价格又低,可以用多台组网来解决覆盖问题。那些不喜欢BCM也不喜欢MTK的,这款最便宜的高通方案是个不错的选择。

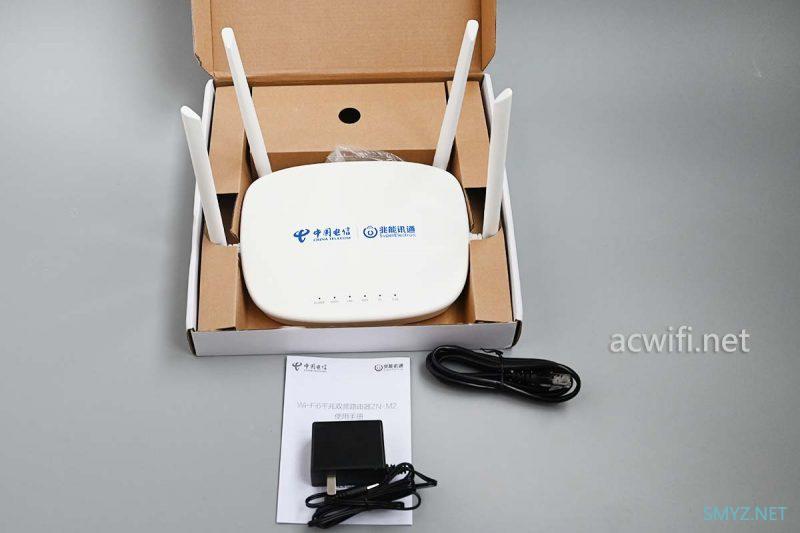

包装里也有网线,运营商的机型,没有不带网线的吧?

兆能ZN-M2拆机,又一款IPQ6000低价路由器

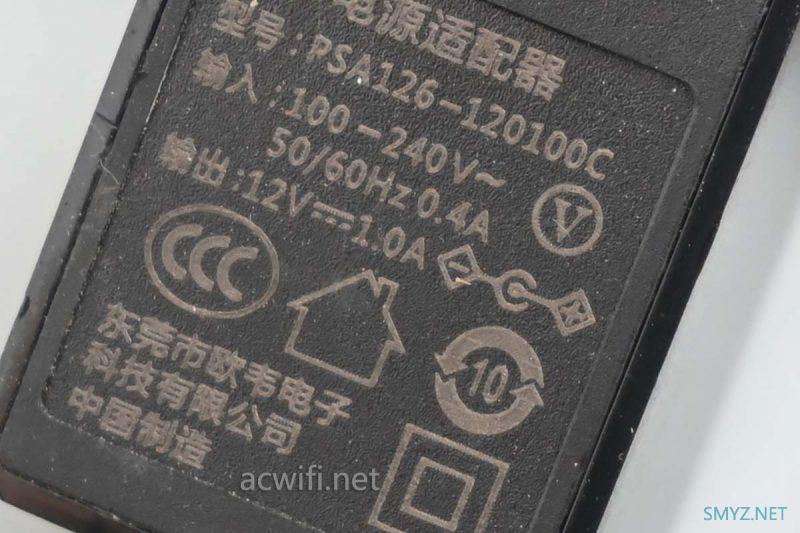

电源输出规格是12V/1A,这路由器的待机功率是7.3W左右。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

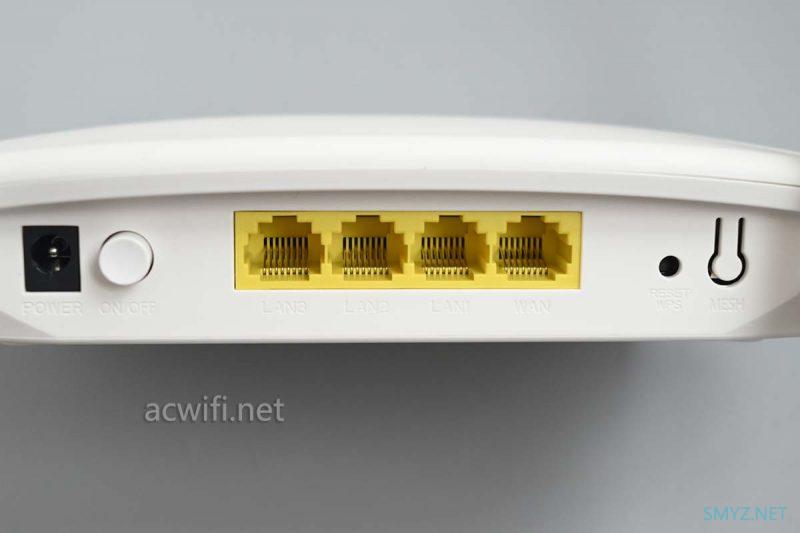

4个兆网口:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

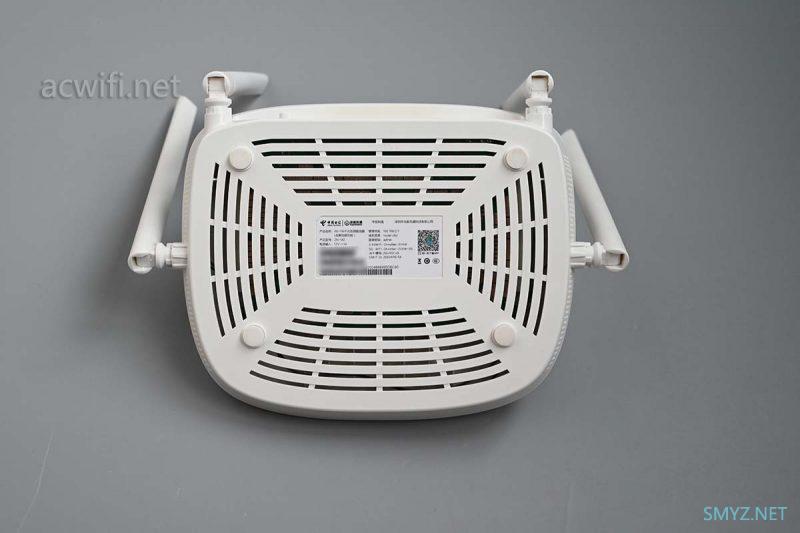

机身底部:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

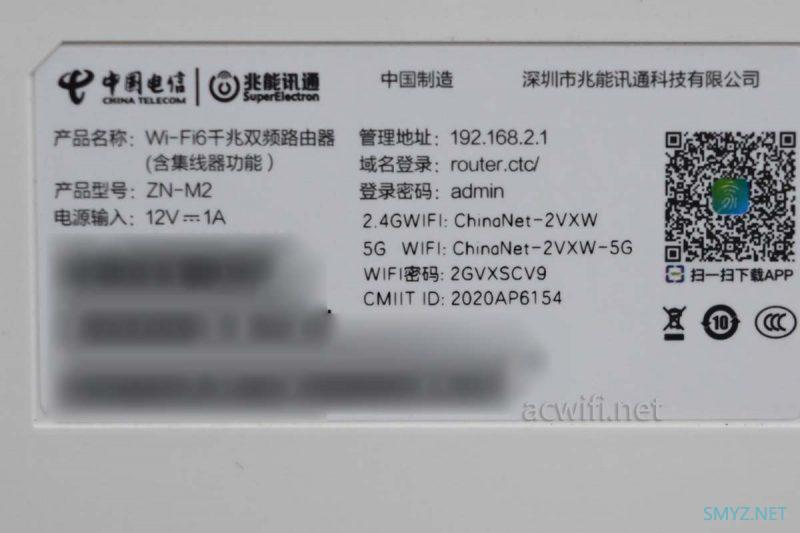

标签:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

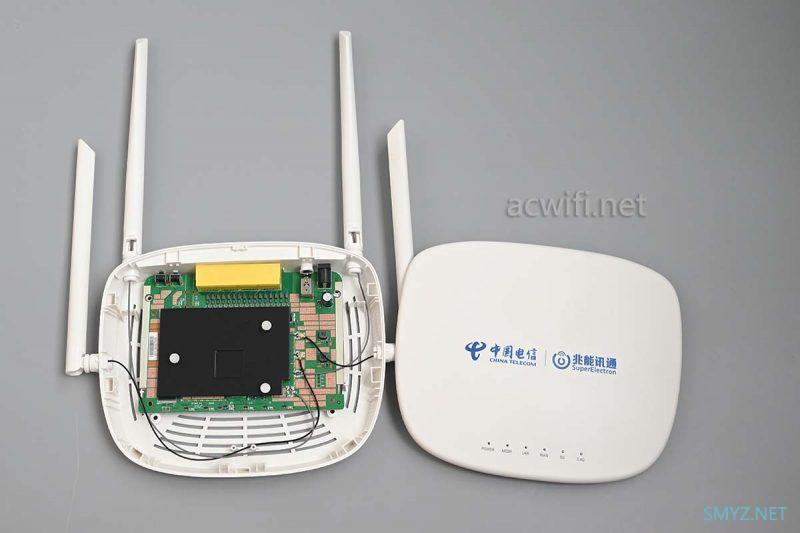

拆开外壳:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

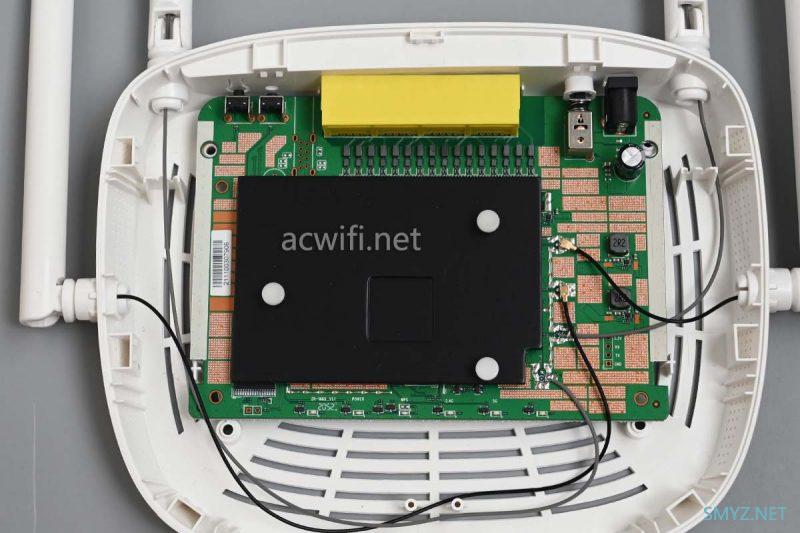

主板正面:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

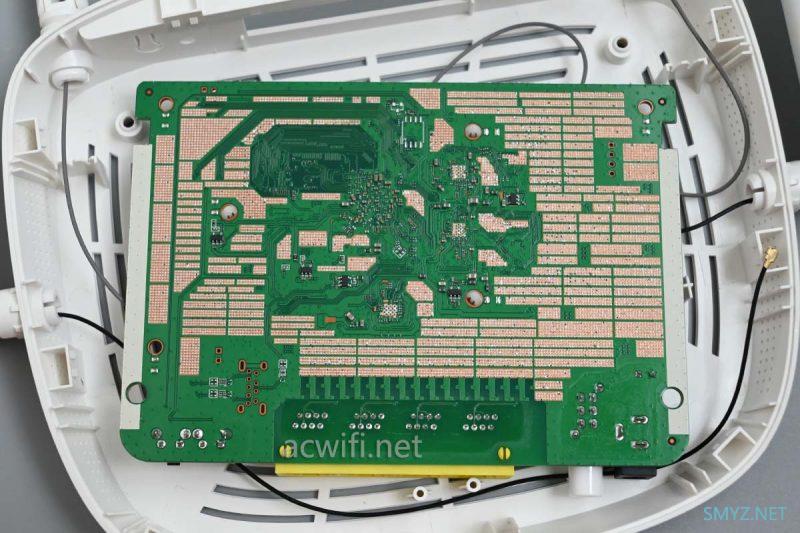

主板背面:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

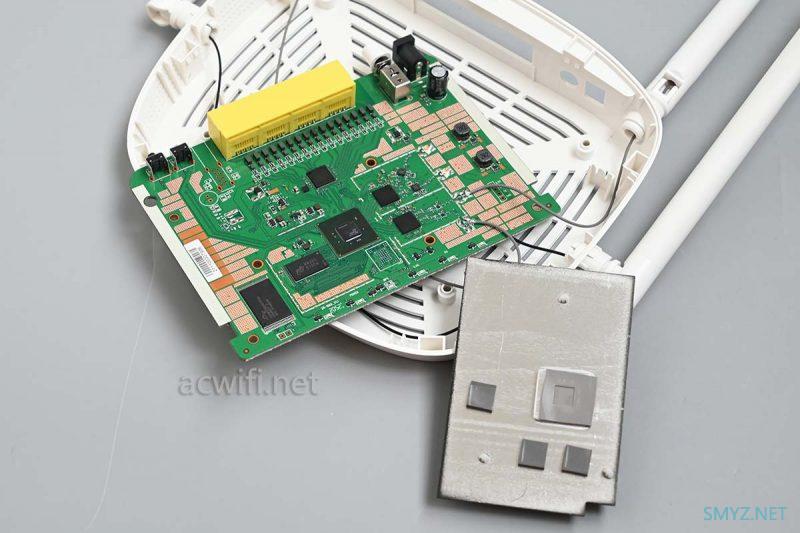

主板背面没芯片,不看了,返回正面,把散热铝板取下来:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

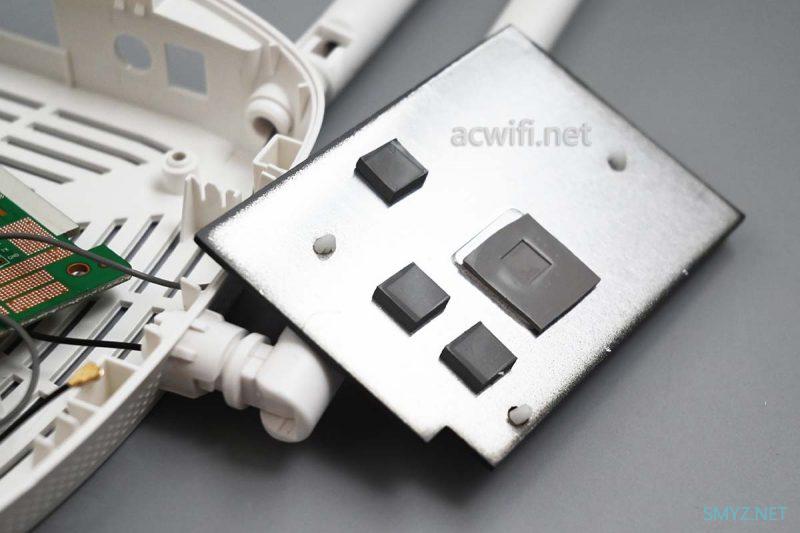

铝板上的四片导热硅胶垫片:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

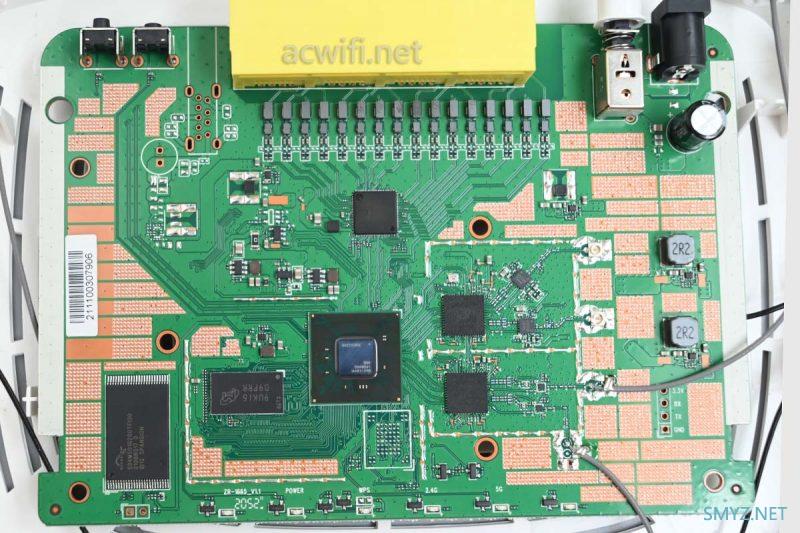

主板上的芯片尽收眼底:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

兆能ZN-M2主板和芯片跟和目AX18一模一样。

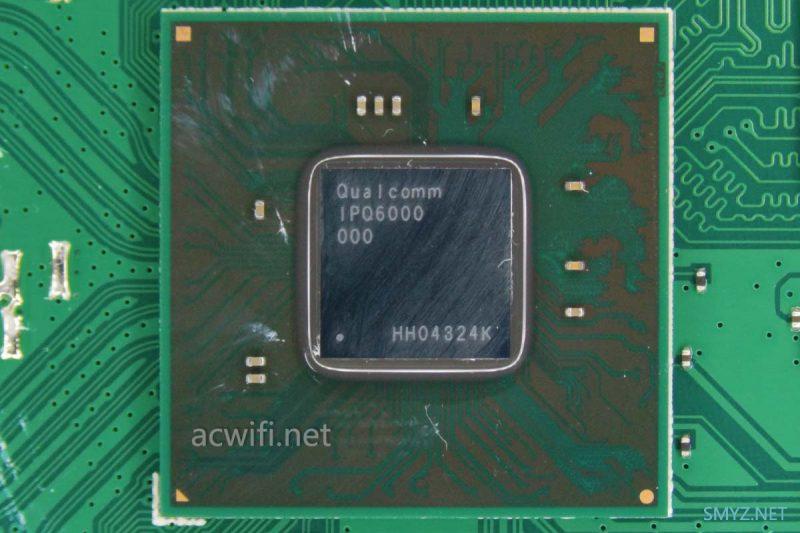

CPU型号是IPQ6000,四核1.2GHz,A53架构(quad-core Arm Cortex-A53 processor @ 1.2GHz processor),集成了单核1.5G NPU(网络加速引擎)。如果能刷第三方固件,可以代替采用了MT7621的这些机型了。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

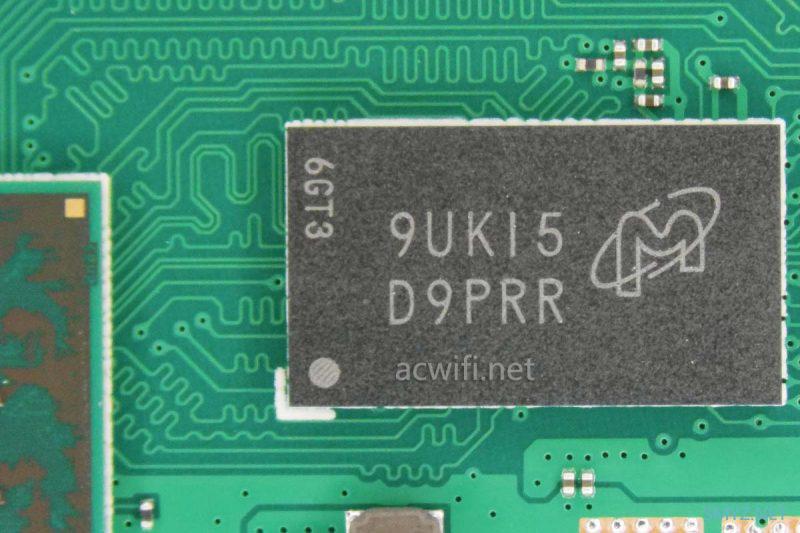

CPU附近有一颗内存芯片,型号是MT41J128M16JT-107:K(芯片上的丝印D9PRR查询得出),容量256MB;

兆能ZN-M2拆机,又一款IPQ6000低价路由器

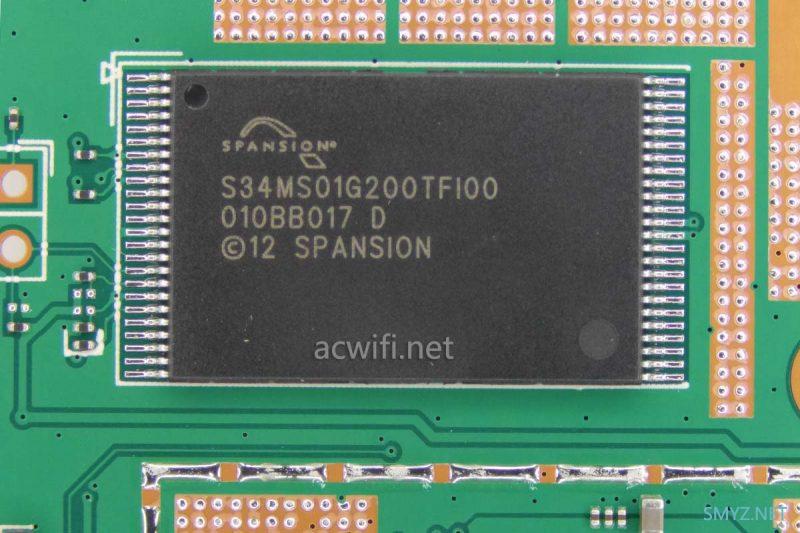

内存附近有一颗闪存芯片,型号是S34MS01G200TFI00,容量128MB。闪存颗粒与和目AX18的不一样,品牌不一样型号不一样,但容量一样,都是128MB。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

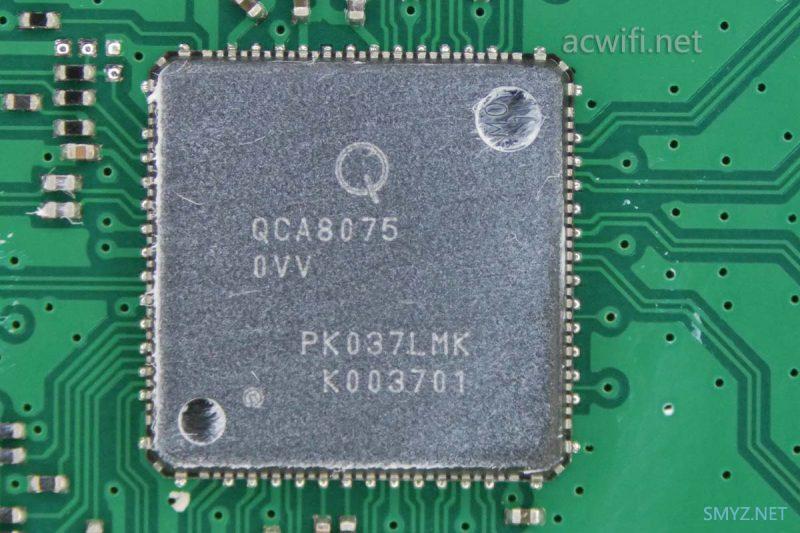

在CPU的上方有一颗五口千兆PHY芯片,通过PSGMII(6.25Gbps带宽)与IPQ6000连接。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

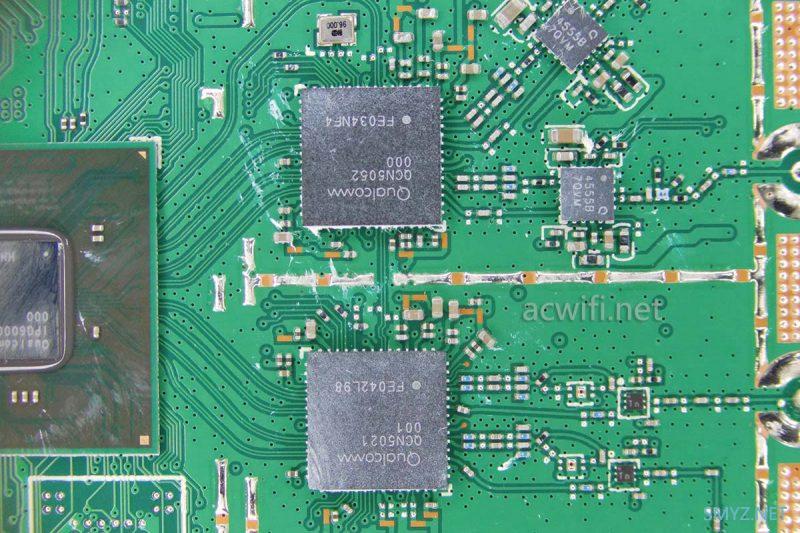

接下来是无线射频电路了。下图上方那颗芯片是负责5G无线,下方是负责2.4G无线,两颗芯片通过PCI-E接口与IPQ6000相连。

5G有外置FEM芯片,2.4G使用芯片内置的PA,没有外置FEM芯片。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

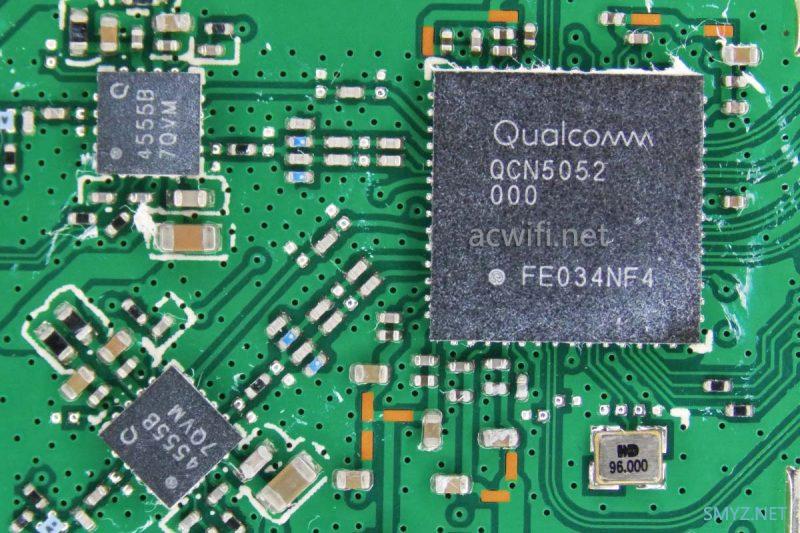

5G芯片型号是高通QCN5052,2x2mimo,802.11ax,在80MHz和1024-QAM下最高速率1201Mbps。

5G FEM芯片上丝印着4555B,初步查询得出型号是QPF4506,除非有明确证据表明它的实际型号是QPF4555B,否则我它是QPF4506。(跟和目AX18一样)。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

QPF4506的参数如下:

5150 – 5925MHz


POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM


POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM


POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM


POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


30 dB Tx Gain


1.7 dB Noise Figure


13.5 dB Rx Gain & 6.5 dB Bypass Loss


28 dB 2.4 GHz Rejection on Rx Path


Integrated Logarithmic DC Power Detecto

QCN5052都要加外置FEM芯片,因为它里面没有集成PA,所以它是不得不使用外置FEM。

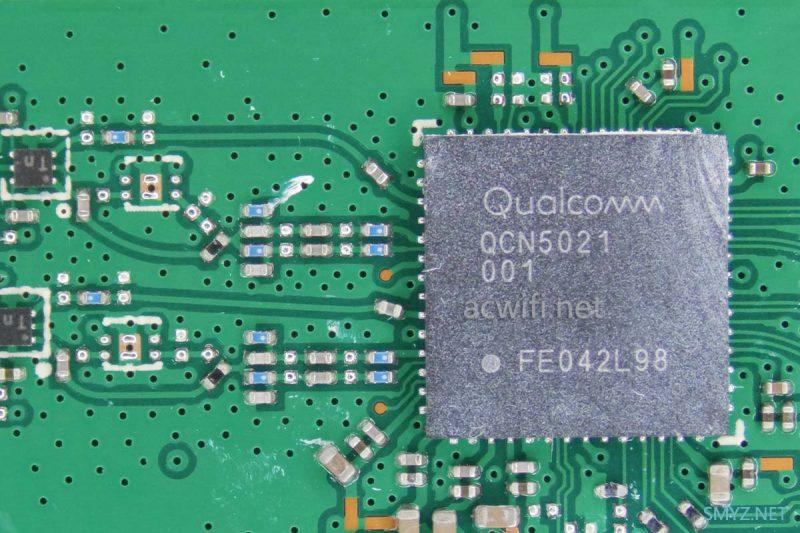

2.4G芯片型号是高通的QCN5021,可以看作是QCN5022的内置PA版本,所以这里并没有外置FEM芯片,只有射频收、发切换开关(下图最左边)。

支持2x2mimo,802.11ax,在40MHz和1024-QAM下最高速率574Mbps。

兆能ZN-M2拆机,又一款IPQ6000低价路由器

其实QCN5022、QCN5021、QCN5052、QCN5054、QCN5024这些不算是完全的无线芯片,有好多功能由CPU来配合工作,例如OFDMA的用户数量由主控芯片来决定 。

QCN9074、QCN9024、QCN6024这些是完整的无线芯片。QCN9074虽然性能强大,但要占用更大的内存,因此BX54需要用上1GB内存。QCN9024+QCN5054的小米AX9000也要用到1GB内存,不是故意给你这么多,而是硬件和软件的需要。要是不给1GB,剩下的可用内存就更少了。

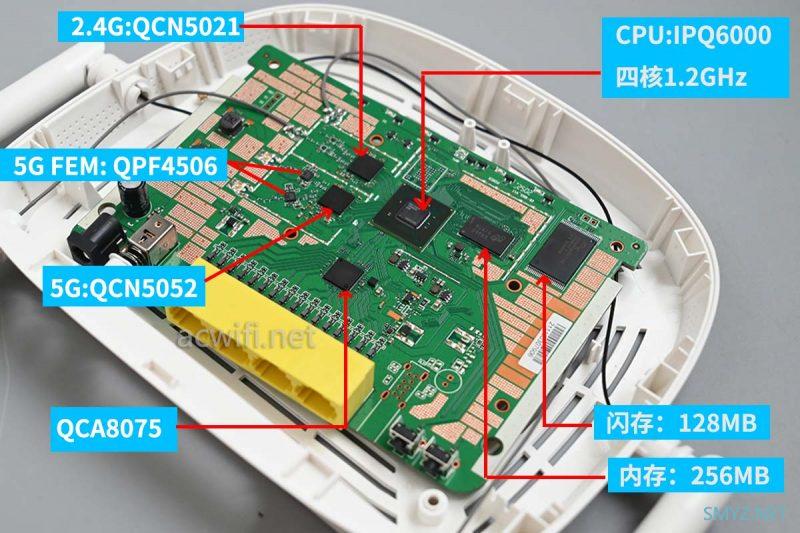

兆能EN-M2拆机完成,所有芯片汇总图如下:

兆能ZN-M2拆机,又一款IPQ6000低价路由器

除了闪存芯片不一样,其它跟和目AX18一样,但后者只要115元呀。如果你要花155元买本篇这款光能EN-M2是不值得的。

做工和用料更好的红米AX5,也只要190多元,有2.4G 独立FEM芯片,有CPU电源管理IC,重点是红米AX5比这两款的信号要明显强。

我的结论是,要么和目AX18要么红米AX5。
