测试软路由的小包转发性能,挑选软路由主板前可以看看

经历了几天几夜,测试到想吐,终于把手上的几台几款不同的组组测试完成,两个可以总结:作贱。为了可以有多些”标本“,陆续收了J4125、3865U、J1900主板,坑也不少。测试的路由系统分别是OPENWRT版本:OpenWrt R21.2.1 / LuCI Master (git-21.035.34289-13f96d1)

爱快版本:3.5.1 x64 Build202103100841

高恪:5.0.0.19158 升级型号GOCLOUD SX1200 (X86标准版)

测试软路由的小包转发性能,挑选软路由主板前可以看看

硬件主板这些图片就不发了,因为没拍照。

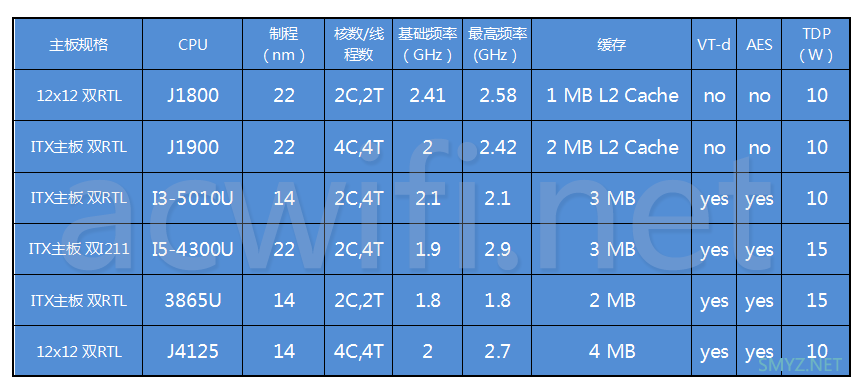

待测的机型CPU信息如下:

测试软路由的小包转发性能,挑选软路由主板前可以看看

这篇只谈小包转发性能,VT-d和AES这些就不谈了,所有测试也是在物理机下安装的软路由系统。

J1800板载双RTL8111F千兆口,一直拿来当打印服务器用;

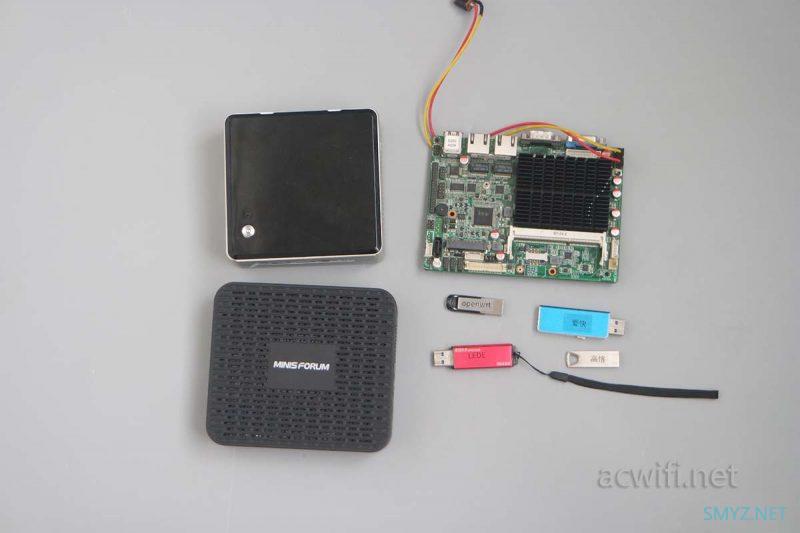

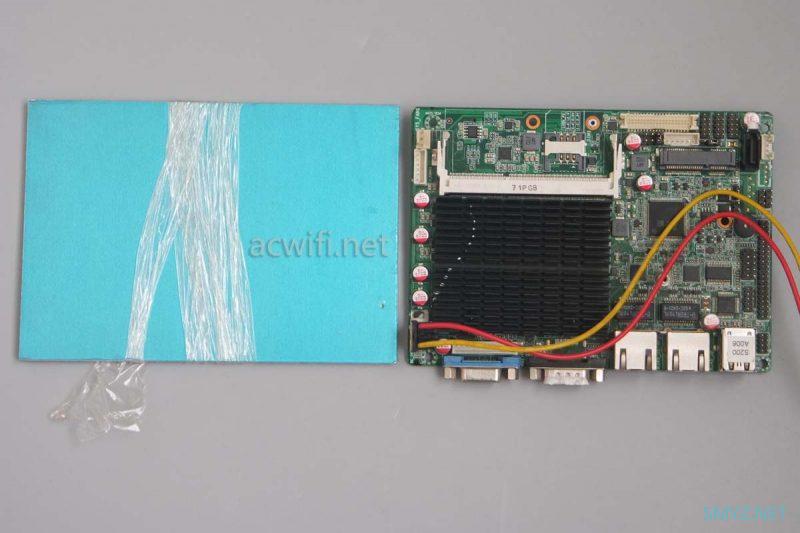

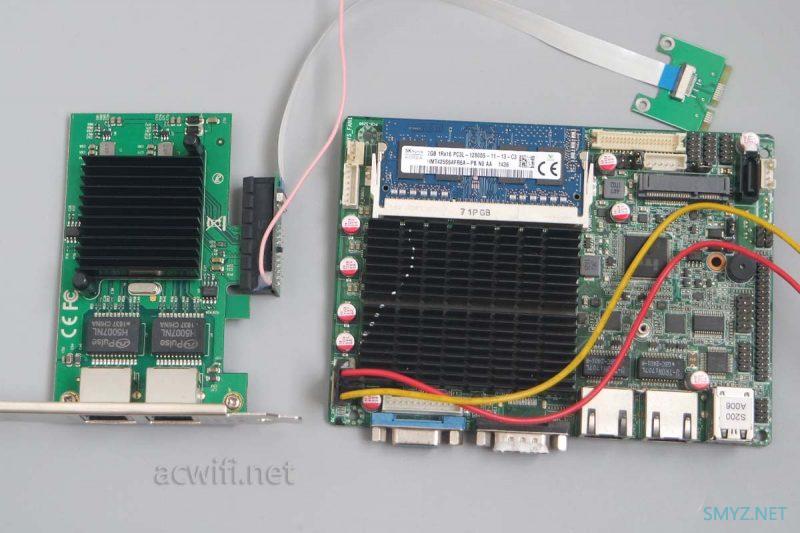

J1900就是第一张图里面的那张,也不是ITX尺寸了,叫做3.5寸主板吧,一个机械硬盘那么大的尺寸,正好我上年还是前年弄N2600时买了4片铝板,可以搞个外壳,不对,应该叫外皮。

测试软路由的小包转发性能,挑选软路由主板前可以看看

本人喜欢尺寸小的主板,前天还收了片I5-5250U的12cm小板,单千兆口,裸板无散热风扇配上4G内存,猜多少钱? 我还没收到货,不知有没有坑。

I3-5010U,板载双千兆网口,RTL8111F,平时的测试机,现成的。

I5-4300U,板载双千兆网口,Intel I211,平时 的测试机,现成的。

3865U,前天才收到货,单网口RTL8111F,配上4G+64G固态460多元,还带个立人机箱,送了个电源和USB转千兆网卡。这价格OK吧?但我到测试时才知道设置了power on都不能来电自启,主板上有跳线,auto on1,能来电自启,但它更能自启几秒后自动关机。。。。。真是。不能来电自启,我就不想改装一下当软路由卖出去了。亏呀。

3865U只有一个千兆网口,所以增加了m2转接卡,转接单口RTL8111C网卡,还有USB转千兆网口也用上了。USB3.0转千兆网口京东链接

J4125,小主机,8G+128G,板载双千兆,RL8111F,收来是二手的,价格800元,可以来电自启,新版本没这个功能,慎买,风扇噪声大,你拆来接减速线可以,但保修可能没了,慎买。不能换无线网卡,只有一条M2接口。慎买!就是第一张图的那款。只支持UEFI启动。当软路由的话,这款请慎买,当客厅的小主机来用,可以买。

Intel82576是pcie x1的接口,看接口就知道是山寨板子,闲鱼上面60元收到的。测试时有它出现就代表转接的,且两个网口分别做WAN和LAN。


测试软路由的小包转发性能,挑选软路由主板前可以看看

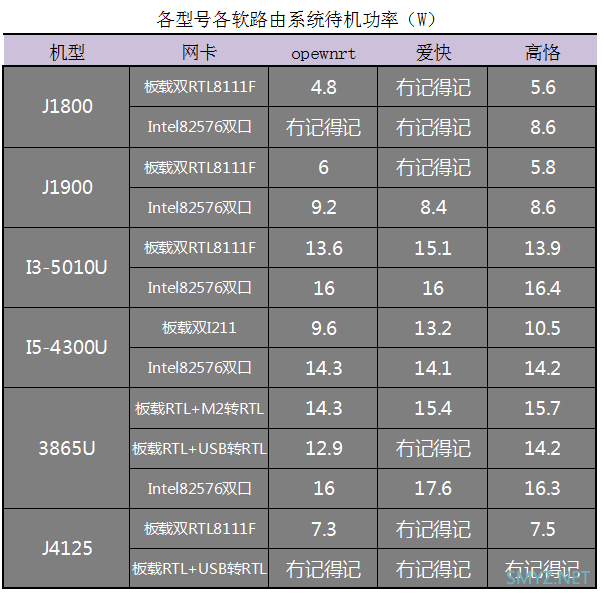

各组合和各种系统的待机功率如下:

有些没有记录的就没有了,也根据周围的数据可以YY出待机功率来,就像玩扫雷游戏一样:

测试软路由的小包转发性能,挑选软路由主板前可以看看

这些是没有跑数据包,只插上WAN和LAN时的整机待机功率。因为以下测试小包和大包时我都有记录了工作时的功率,所以上图你可以当作一个基准,还有CPU占用率也记录下来了,系统上有显示CPU占用率,用肉眼盯着几秒,选个最大值做记录。

小包转发是啥意思?

可以稳步到这篇文章看看:XDR5430v1与v2的CPU性能实测(小包转发性能测试对比)

常有人说软路由的小包转发就是个灾难,用实测数据来告诉你答案。

所有系统只设置WAN和LAN还有开启DMZ,MTU都设置1500,其它没改动。

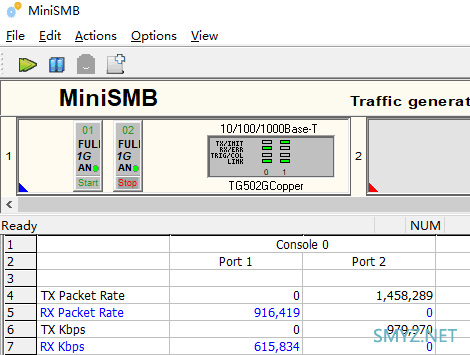

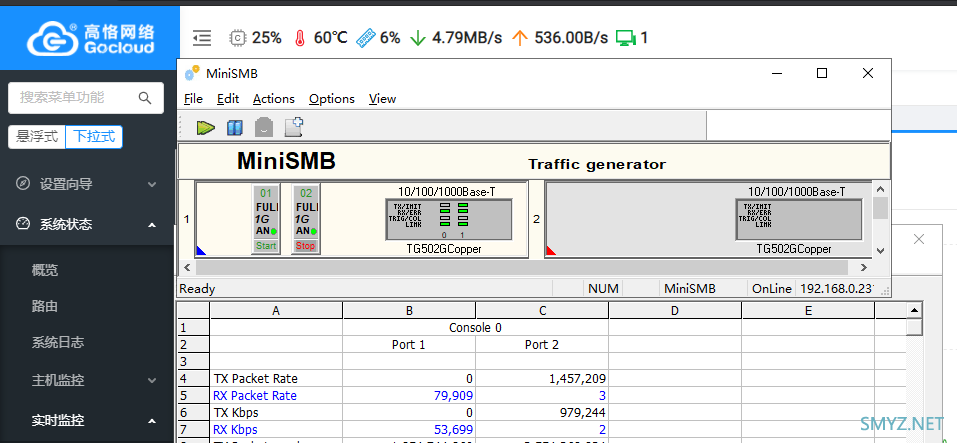

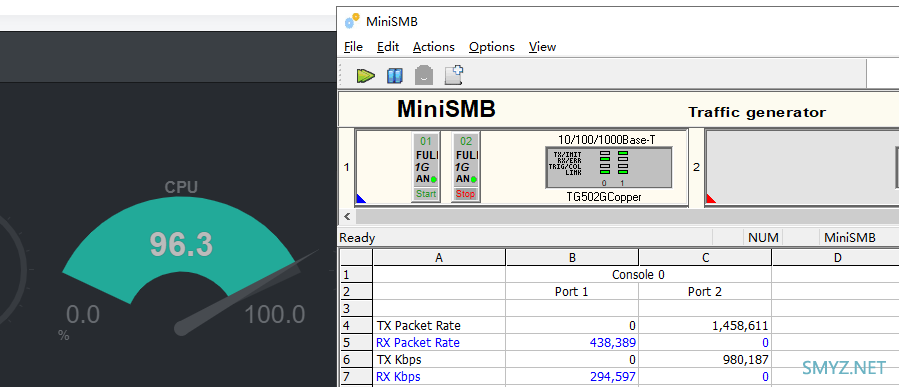

测试小包转发性能用的是minismb工具,如下图:

测试软路由的小包转发性能,挑选软路由主板前可以看看

测试软路由的小包转发性能,挑选软路由主板前可以看看

Port 1是LAN口,Prot 2是WAN口,wan to lan的转发率就看Port 1端口的RX Packet Rate值就行。没有平均值统计数据,只能以截图时的数据作记录,所以是有误差的。

因为高恪不支持UEFI启动,而那台J4125只支持UEFI启动,所以J4125就不测高恪了。高恪最浪费我时间了,各种各样的启动问题,在I3-5010U、I5-4300U、3865U主机上启动后就黑屏,很多次想一删了之。

64byte小包转发率、CPU占用率、实时功率数据如下表:

测试软路由的小包转发性能,挑选软路由主板前可以看看

小包转发性能最高的固件是opewnrt,比我想像中还要高。最高的是I5-4300U板载I211网卡。

J1800、J1900即使用minipcie转接intel82576网卡,在爱快和高恪路由系统上,转发性能都明显比opewnrt低几倍。在I3-5010U平台上面,螃蟹网卡跟intel网卡也差别很大。

USB3.0转接千兆网口,当作LAN口来使用,小包转发性能居然比用M2转出来的PCIE网卡还要高、但在高恪固件上却很垃圾,大家留意 3865U的数据。

J系列在功耗上的确有优势。

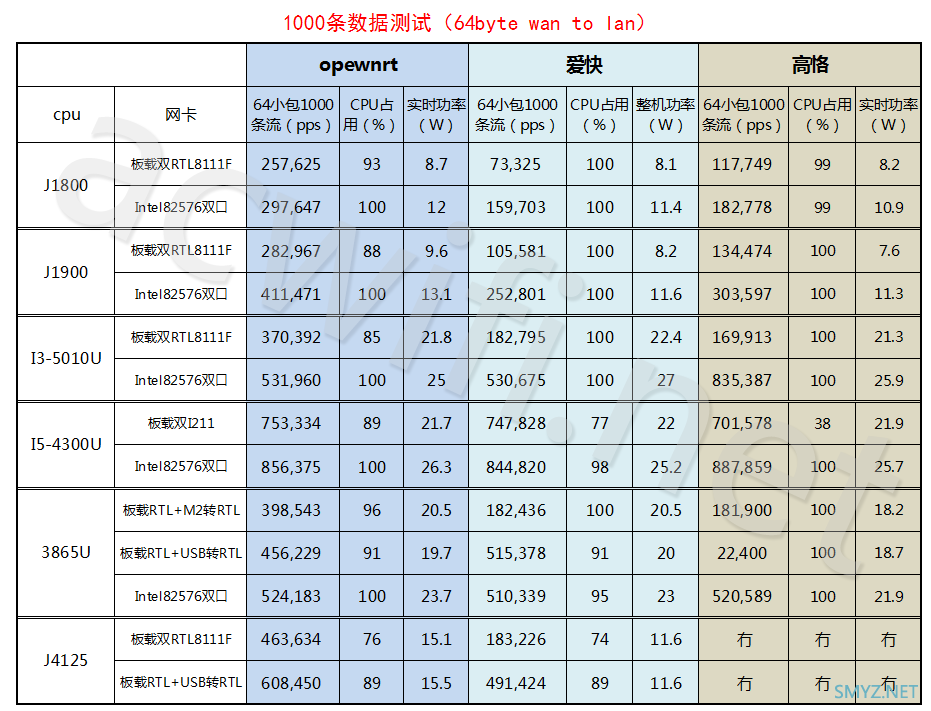

接下来是1000条数据流在WAN口往一个LAN口发送数据包,也是小包。那些喜欢下载的可以看看:

测试软路由的小包转发性能,挑选软路由主板前可以看看

1000条流,CPU很吃力,这时最强的是I5-4300U配Intel82576双口网卡在高恪系统上,达到887Kppps,可能跟它对intel网卡的优化有关。但跟openwrt和爱快相比,突出不明显。

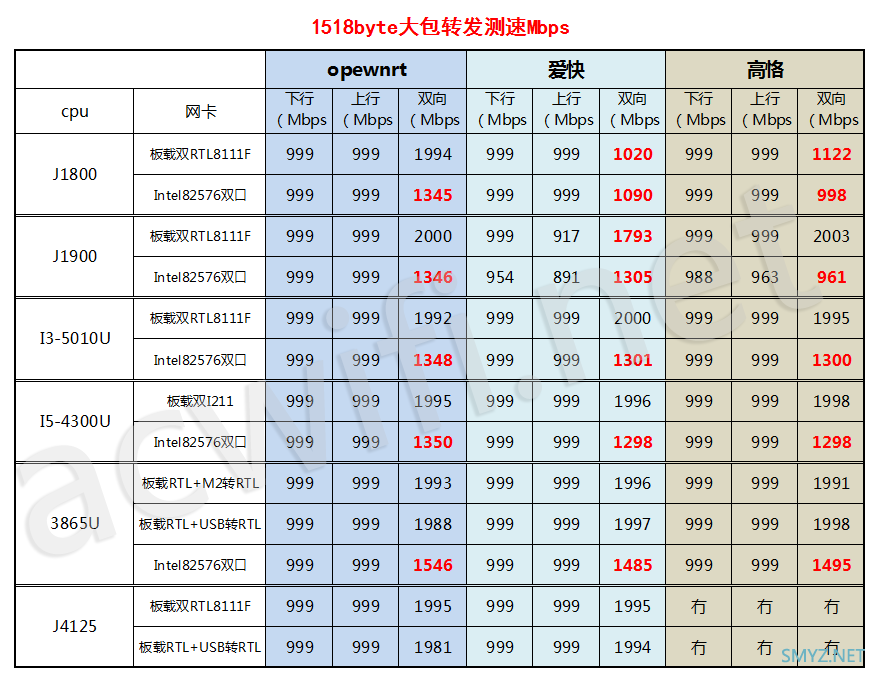

常常有人问能不能跑满千兆,测速时都是大包,所以我用1518byte单独做了一些测试,也包括了CPU占用和实时功率,因为数据多,我分成了两个表,不然,我不知道如何编辑这些数据。

为了方便阅读,我直接速率来表示了:Mbps

测试软路由的小包转发性能,挑选软路由主板前可以看看

在大包转发时,每款都能跑满千兆,不必担心。

双向测试时,转接Intel82576的都跑不满2千兆,不知为何,跟CPU、主板无关似的。我用红色在上面表格中标出来了。

这是什么原因呢?转接卡的问题?

但转接卡有两种,3865U是用m2转出来的,也是不能双向满速,但只要跟板载的一个口配合就能两千兆。

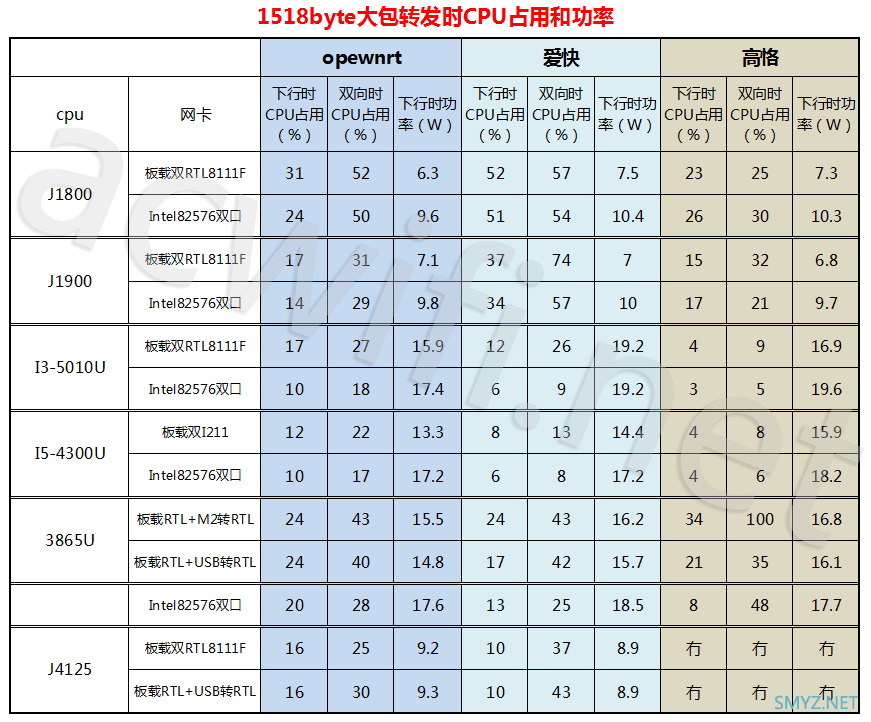

大包转发时的CPU占用率和实时功率如下:

测试软路由的小包转发性能,挑选软路由主板前可以看看

大包转发时的CPU占用和功率比小包低得多,这也是日常使用最值得参考的数据。

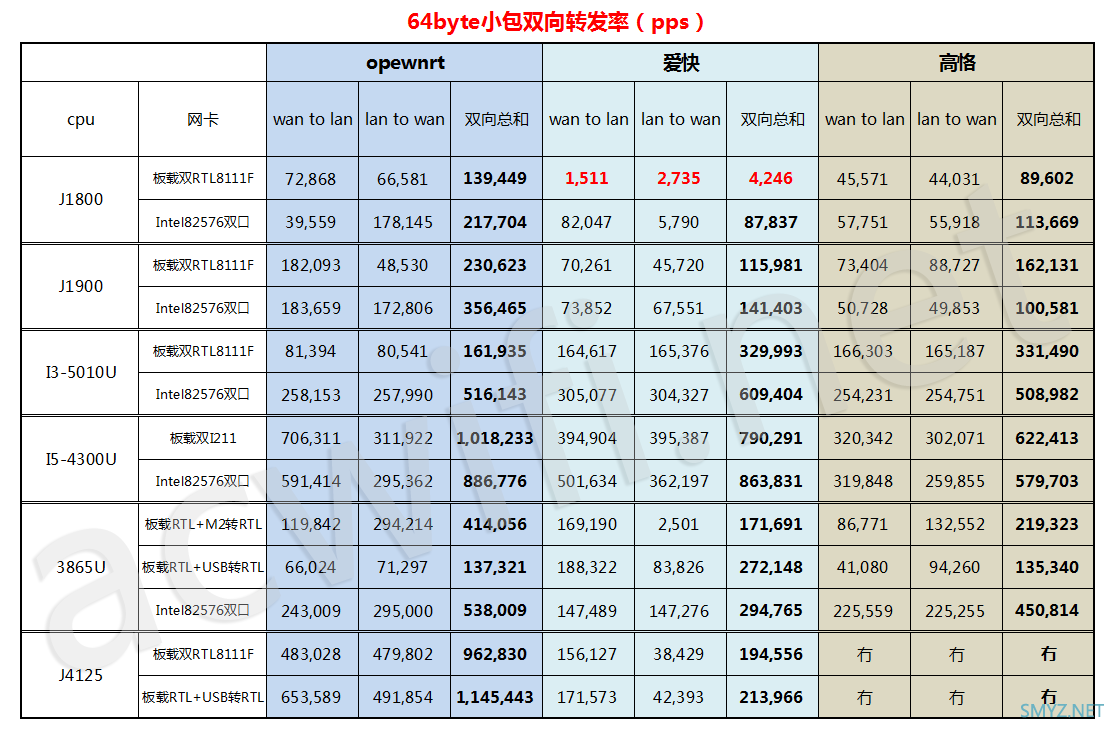

最后给出小包双向同时转发时的数据,由于宽带的上行速率远低于下行速率,所以这些数据是不现实的。仅供性能参考。

测试软路由的小包转发性能,挑选软路由主板前可以看看

大家根据自己目标选择查看对应的型号数据就好了,我好难再做出汇总或归类。

USB3.0转千兆网口,从单向测试来看并没有问题,在openwrt和爱快系统下表现优势,但在高格上的表现就很烂;如果从小包的双向转发测试来看,openwrt的性能下降厉害。有人说用USB3.0转千兆网口,在使用中会不稳定,不知道是哪些不稳定呢!

在写文章到最后才发现前面的几个表格中的openwrt都打错了opewnrt,不改了。几个表都要改,累!脖子都酸痛了现在。

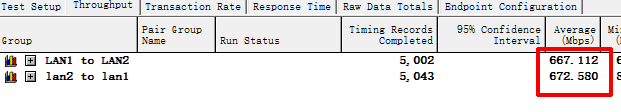

关于大包双向不能达到2000兆的问题,我刚用3865U进了WIN系统, 用IxChariot对这2个intel82576网口(m2转接)进行双向打流,结果。。。。。双向总和也只是不到1400Mbps,要么转接卡有问题,要么网卡有问题了。但我用了两款不同的转接卡呢,这山寨82576疑点最大。

测试软路由的小包转发性能,挑选软路由主板前可以看看

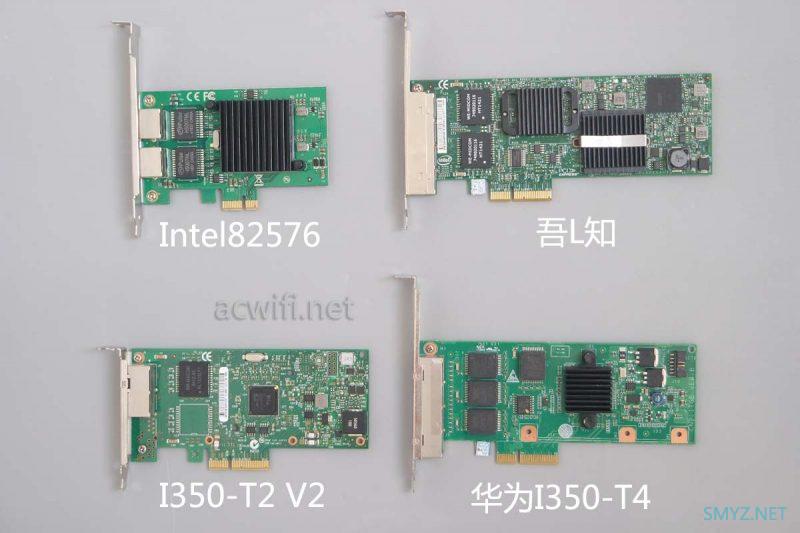

今天换了张4口的老旧的网卡,也是跟前面一样 1400Mbps不到,然后从其它测试机里拆出了两款I350-T2和华为的I350-T4,终于正常了,这两款I350网卡终于正常了,在WIN下两个口打流能到1850Mbps,这两款I350网卡在openwrt里测试大包都能跑到2000Mbps了。只是那张I350-T2跑几秒就断线了,可能供电啥的不稳。而华为T350-T4就没有任何问题。

测试软路由的小包转发性能,挑选软路由主板前可以看看

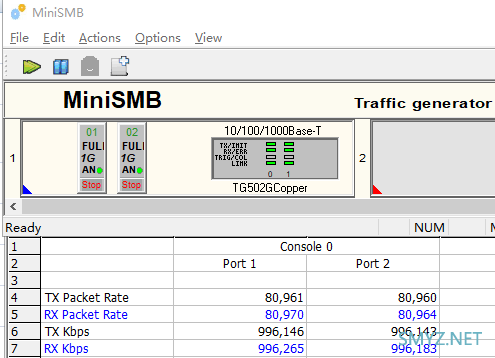

996+996=1992

小包转发性能达到了916Kpps,(主机是I5010U)

测试软路由的小包转发性能,挑选软路由主板前可以看看

测试软路由的小包转发性能,挑选软路由主板前可以看看

什么原因造成的?

因为82576只支持2.5GT/s,但不应该达不到2Gbps呀,但通过minipcie转接后就是达不到。

I340、I350支持5GT/s。在X1下,有充足的带宽。

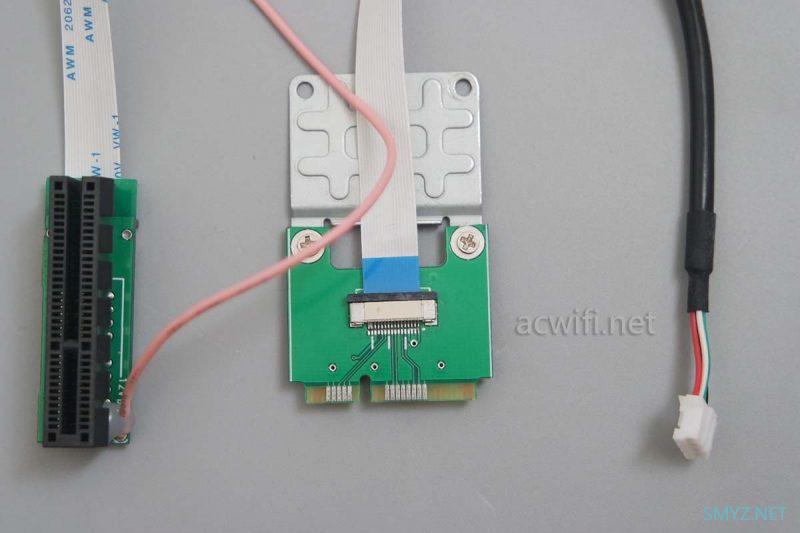

如果你要通过minicpie转pcie x1接双口网卡,建议选择I340、I350双口的产品。但这些都需要单独接12V供电。

测试软路由的小包转发性能,挑选软路由主板前可以看看

即使用Intel82576双向只能跑出1300Mbps,也足够了,上行带宽最多也就100Mbps。佛系!

3865U不能来电自启,怎么办好?J4125我要怎么处理它好?

若有任何疑问可留言或关注微信公众号acwifi-net
