收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

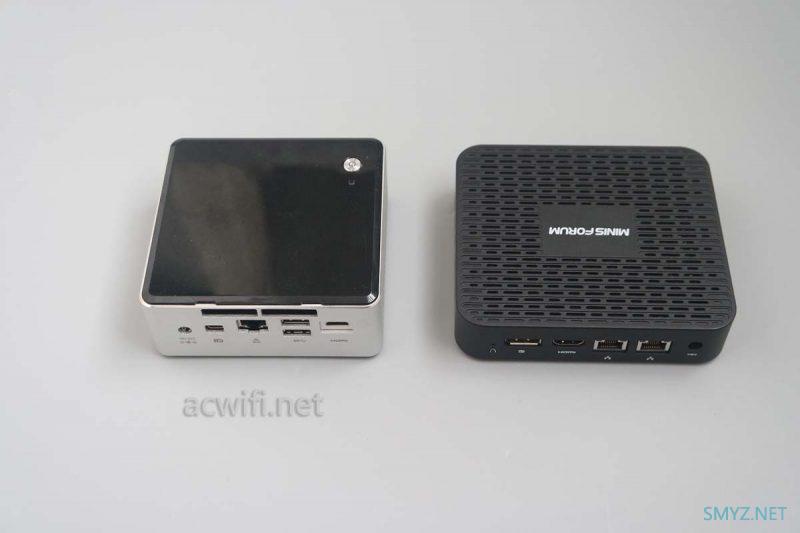

一台二手的Intel NUC5i3RYH,CPU是I3-5010U,2C4T 2.1GHz,8G内存+128G固态,只有主机,666元包邮。另一台二手是小主机型号是GK41,CPU是J4125,4C4T 2.0GHz,也是8G内存+128G硬盘,全套包装配件齐全800元包邮,这台有双千兆网口,适合直接拿来当软路由来使用。

两款都内置了无线网卡,我想换成AX200,但都是焊死在主板上。难受!

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

NUC5i3RYH这台的电源输入规格是19V,但我用12V/3A的电源也直接使用,考虑到电源的体积,我还是直接用了12V的。

GK41标准就是12V电源。

都是DC 5.5 2.5mm规格。

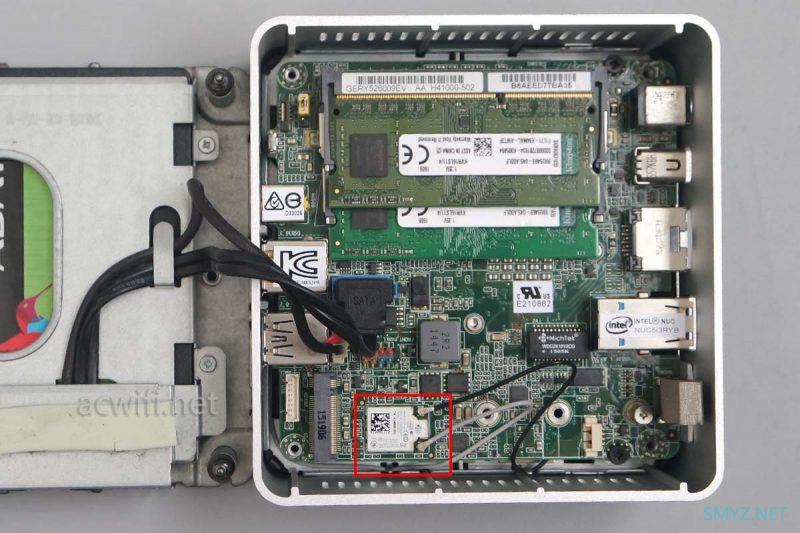

NUC5i3RYH我换AX200的无线网卡,拆开看了,但只看见细小的网卡焊在主板上(Intel 7625ac),之前没多去了解这些细节。拆开如下图中的红框位置:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

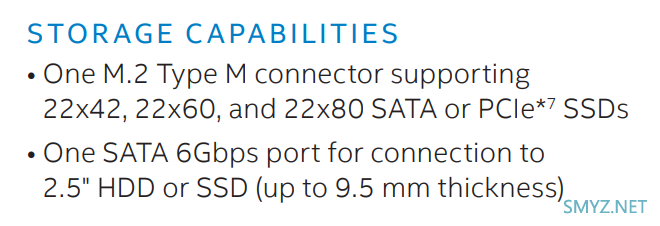

只有一个M2插槽,支持sata或pcie?

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

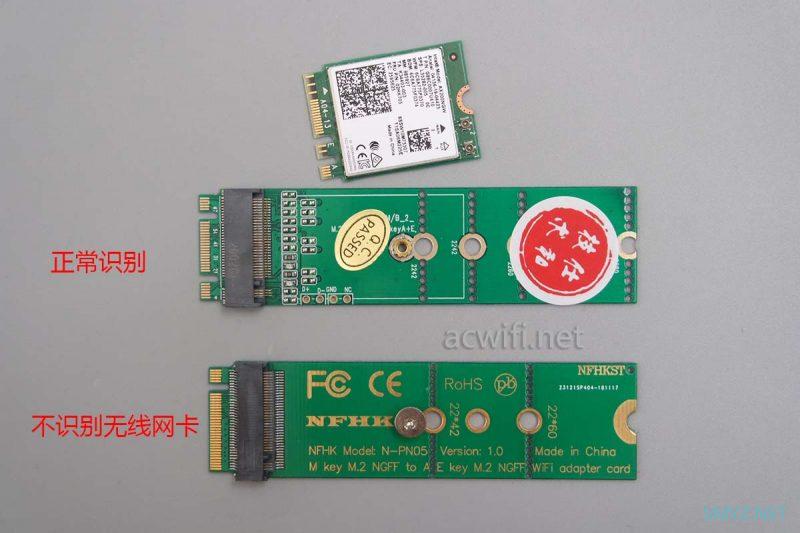

我之前一张转接卡,用在Z270的M2接口上,转接AX200,工作正常,但插在这机器上就认不出AX200,于是我在淘宝找了另一款回来,插上AX200开机,在设备管理器里也没有发现设备。。思索一番后,在其它电脑中拆出另一张AX200插上,能认出了。第一张AX200坏的?,于是换上之前的转接板,第二张AX200也不认了。。。什么鬼。。。然后得出了如下结论:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

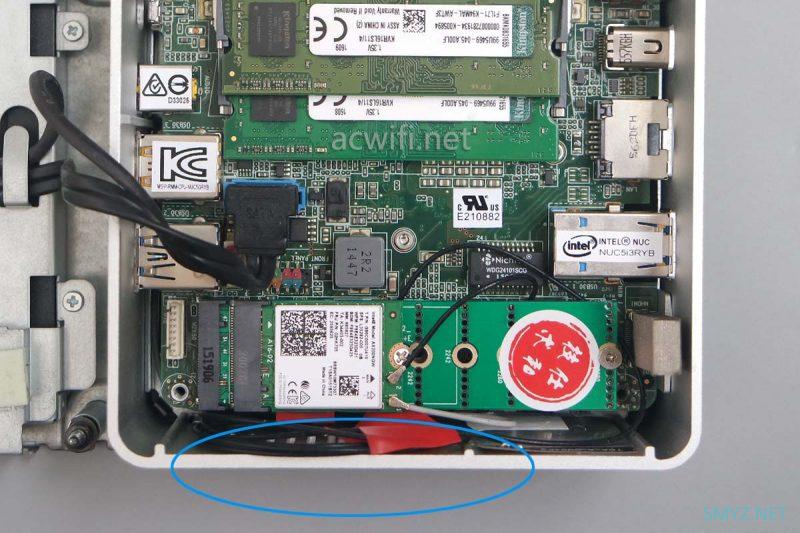

装上后的效果:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

蓝框里的是我加装的天线,当作7265ac的蓝牙天线来使用。因这转接板要接5V供电才能让AX200识别出蓝牙设备,我没接。这根天线接在7265ac网卡原先灰色天线接口。我试过,接另一个接口没能找到蓝牙设备。

可惜这转接板上有LED灯,太刺眼了,败笔,从机身散热孔会明显泛出红光。

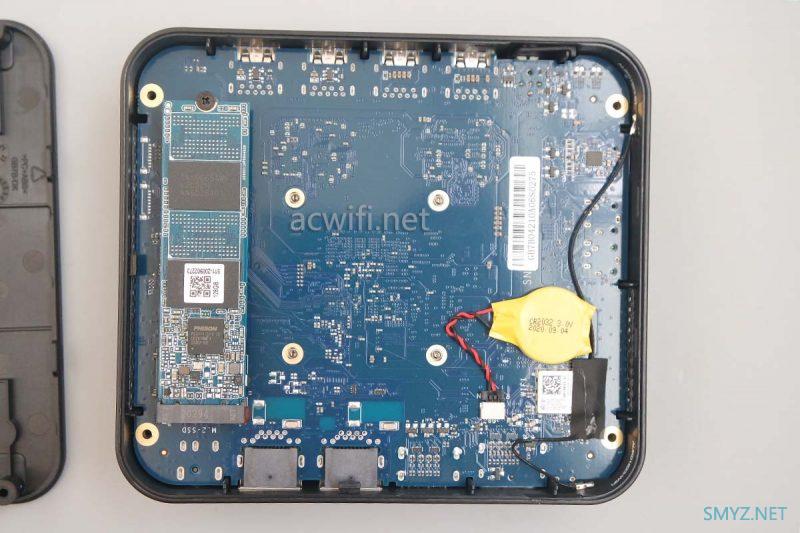

拆开另一台J4125:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

里面也只有一个M2口,估计是sata协议的,我测速就不超500MB这硬盘速度。

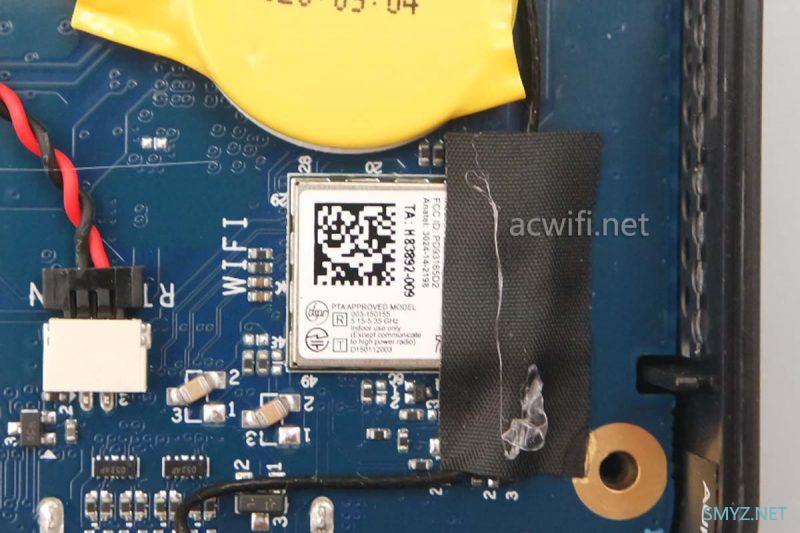

然后无线网卡也是焊接在主板上,而且型号是Intel 3165ac,OMG,1x1mmo,5G速率433Mbps。为什么要用这么低端的无线网卡?还给焊死了,新款CPU配上老旧的无线网卡。

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

我没有尝试接上转接板和AX200,因为它没有sata接口,接上了开机我也没办法进win系统呀。。。。。

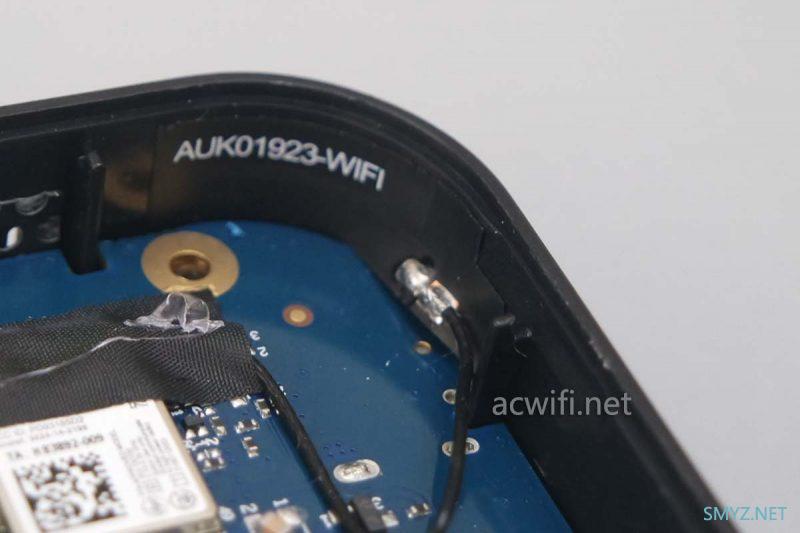

我想取出主板把散热风扇接上减速线,但发现主板不容易取出来,要撕下2片PCB天线才好操作,所以作罢了。

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

如果不卖掉留自己用作软路由,再拆机取下主板上的散热风扇插头吧,实在受不了这风扇的噪声,比我的MATX机箱里的CPU风扇还要大声。估计不是温控的风扇,待机或在软路由系统下依然转得狂欢。能在BIOS里设置风扇参数或关闭风扇不?不能!

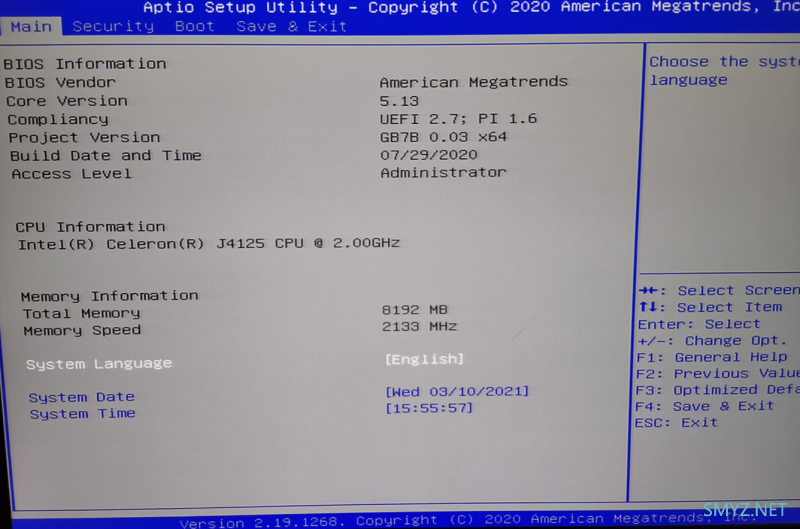

这台机器的BIOS还真恶心,没啥可设置的地方:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

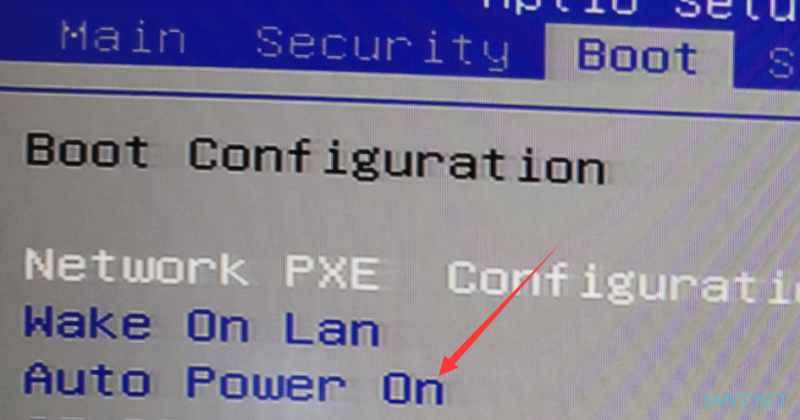

幸好有来电自启的选项,不然我都不知道怎么处理它了。

把Auto Power on选项开启就行。

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

这货GK41只支持UEFI启动,高恪系统就不能用这台机器了,因为高恪软路由系统不支持UEFI启动。按F7出来的启动选项会看不见非UEFI的U盘、硬件设备。

我尝试发邮件咨询这些问题:

机型:GK41

一。bios设置项怎么能调出更多的高级选项

二。风扇噪声问题,感觉这不是温控风扇,功耗在很低的状态时风扇也是一样的转速,噪声大。有什么办法可以控制风扇转慢一些。因为噪声实在受不了。

第二天收到回复:

你好,

1. 设计如此 无法调出


2. 无法控制风扇转速

如果把这台当作软路由放在弱电箱里是比较不错的,因为你不用担心CPU散热问题,如果放在书房,你隔2米都能听见风扇在转。

放客厅当播放机,还真不错,4K视频无压力,流畅,NUC5i3RYH的I3-5010U播放4K不流畅,有明显卡顿感,但NUC5i3RYH的风扇很安静,非常地安静。

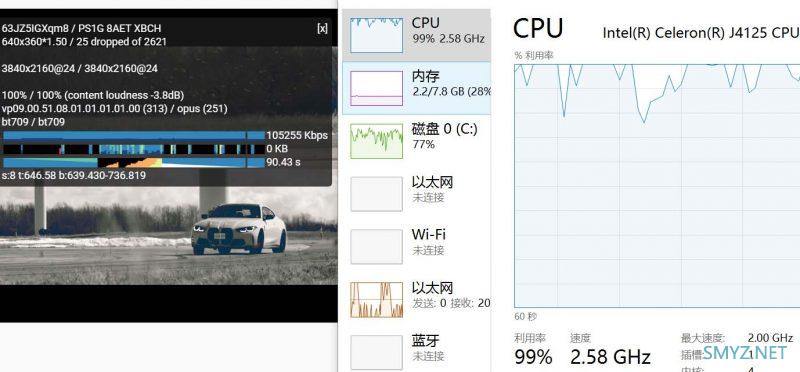

J4125在播放4K视频时CPU占用到95%以上了,这时整机功率是16W。。TDP不是才10W吗?内存和硬盘还有无线网卡的功耗也里面了。。。。。

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

当在软路由系统下待机功率6W多。

收这台J4125只是为了测小包转发,这台NUC是为了加装AX200当测试机用。

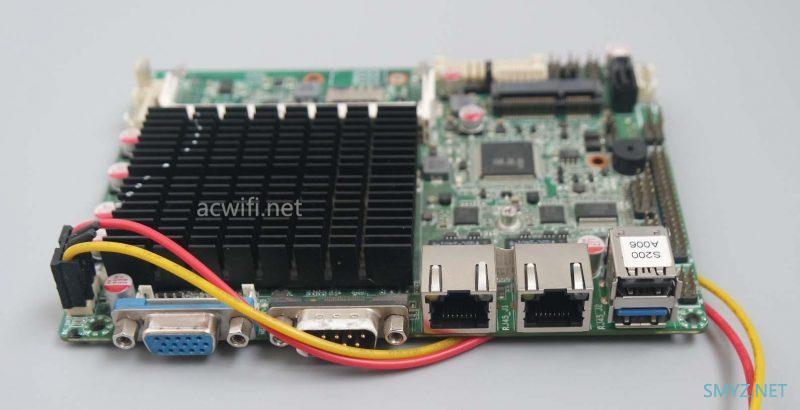

然后还收了J1900双网口的,这小主板我也很喜欢,这尺寸就如3.5寸硬盘,裸板220元包邮:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

还收了单网口的3865U,还没收到。

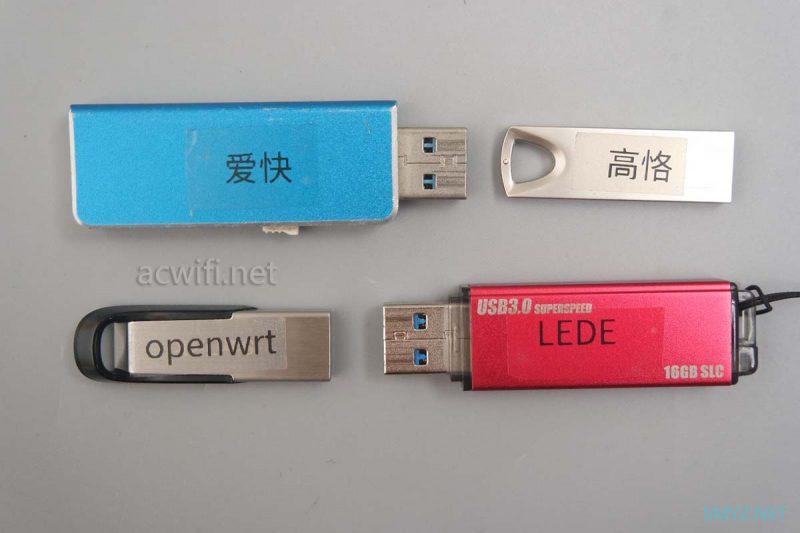

为了让测试数据更丰满一些,哦,打错字了,是丰富一些,就要收集几款不同的CPU。有人建议测试四种常见的系统:

op、lede、爱快、高恪:

收了台二手NUC和一台J4125双千兆小主机,我就想装个AX200这么难

有些人关心螃蟹与intel之间的性能差异,所以每款主板每款系统都要测试螃蟹与intel的数据。。。更丰满了,但意味着花费更多时间和精力。有兴趣的朋友麻烦耐心等待!

本篇完!
