华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

没有参与华硕AX56U热血版的预售,昨天直接下单了,价格409元,用上20元优惠券实付389元,389元刚好是从江门到湘潭韶山的油费,但还不够我宝宝在发烧在湖南中医药大学第一附属医院看门诊的费用。在我拆机写这文章时,要打开华硕AX56U热血版的京东页面,看见粉丝价格399元,马上申请价保,失败!找客服,失败。最后客服不得已赔了我10元京豆。

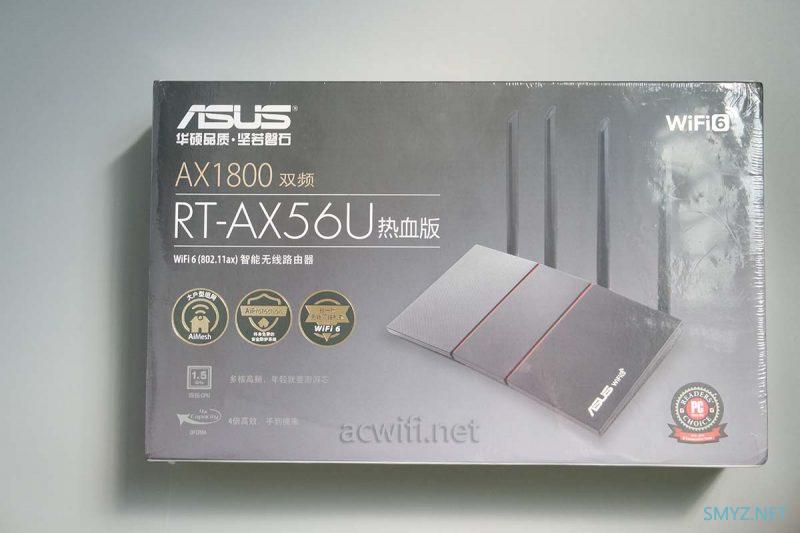

外包装如下:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

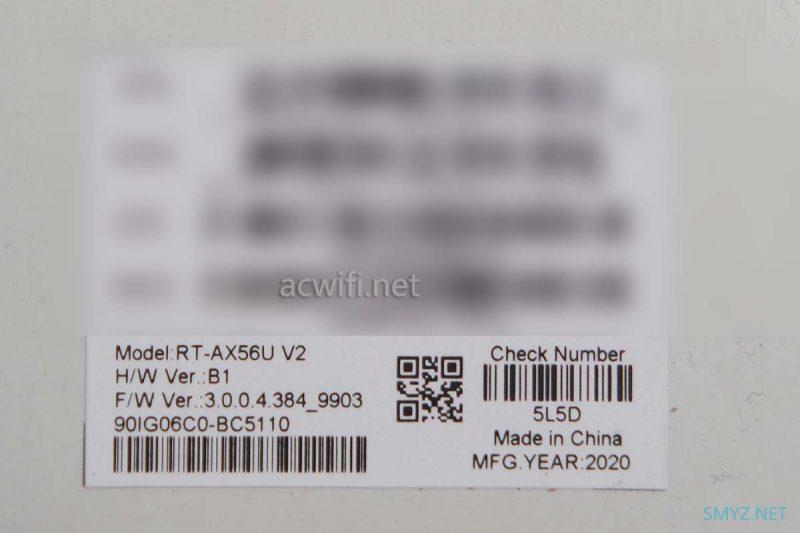

包装上的产品标签信息显示具体型号是:RT-AX56U V2。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

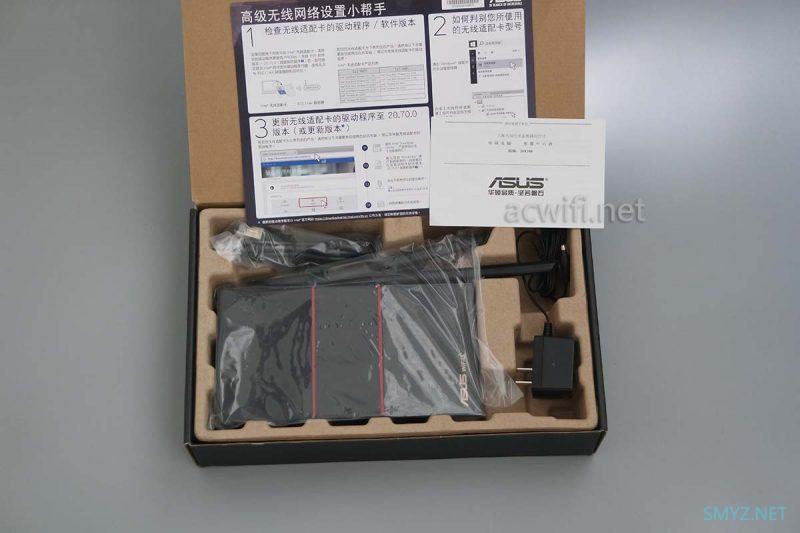

打开包装:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

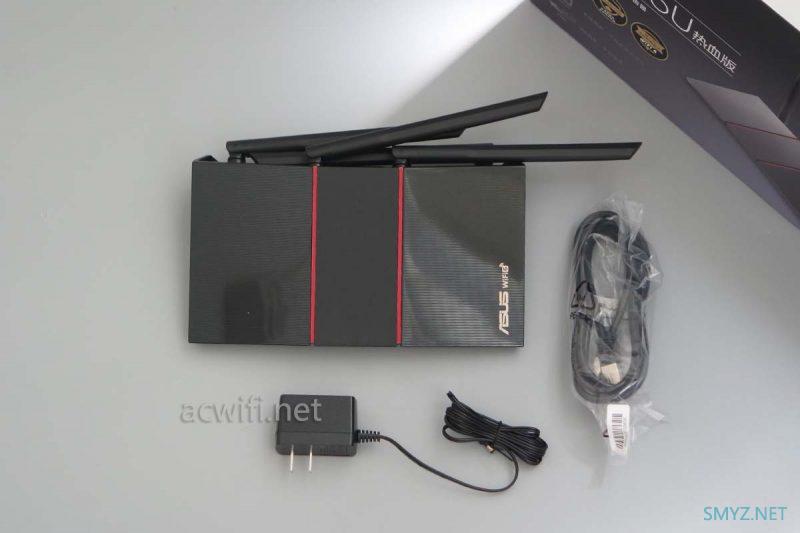

有配送了一根网线,26AWG。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

电源输出规格是12V/1A,DC接头是常规的5.5/2.1。对于BCM6755这样的低功耗CPU来说,刚好够用吧。反正我个人是对12V/1A的电源没什么好感。实测AX56U热血版的待机功率是4.88W,同CPU方案的天邑TY6201A是3.84W。1W的功率可能差别在2.4G功放芯片上。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

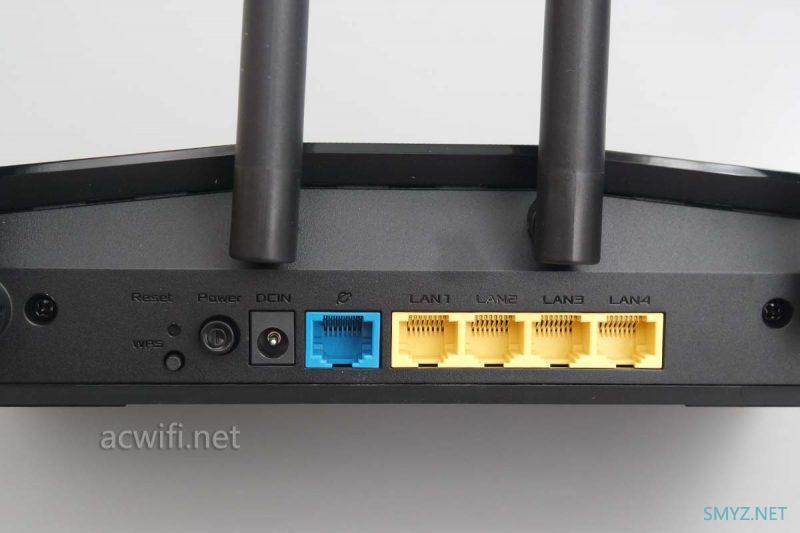

四根天线是不可拆卸,背面的接口如下,没有USB口,有一个WAN口,四个LAN口,标准的5口全千兆无线路由器。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

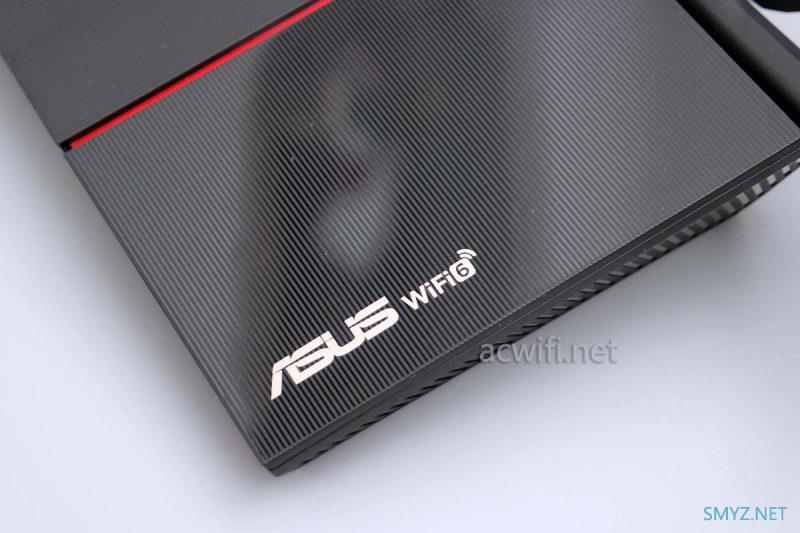

机身上印有金色的ASUS WiFi6字样子。我拍照后变成了浅黄色,其实是比较好看的金黄色。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

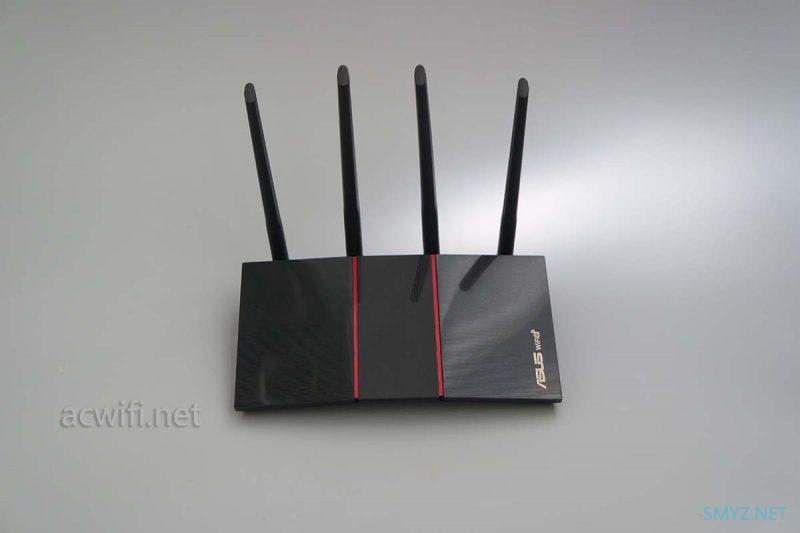

机身正面:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

黑色的机身中间带上两根红色的竖线,给黑色的机身添加上一些动感与时尚。机身上的黑色,很像黑白经典臭豆腐,两抹红色也像辣椒末。如下图:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

这种黑色的所谓臭豆腐真的不臭,有负于臭这个字,很失望的食物。整条太平街上的10多家臭豆腐加起来的臭味还不如20年前在珠海凯旋门广场上一个”走鬼档“的臭,那种才是真正的臭豆腐,汁水沿着竹签沾到手指头上,洗手后还有余臭,真香,回味中。

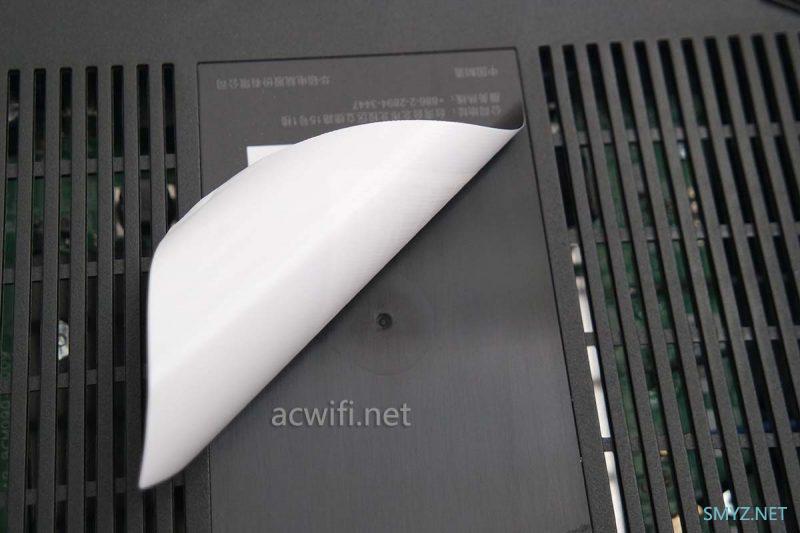

机身底部的标签下,并没有螺丝:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

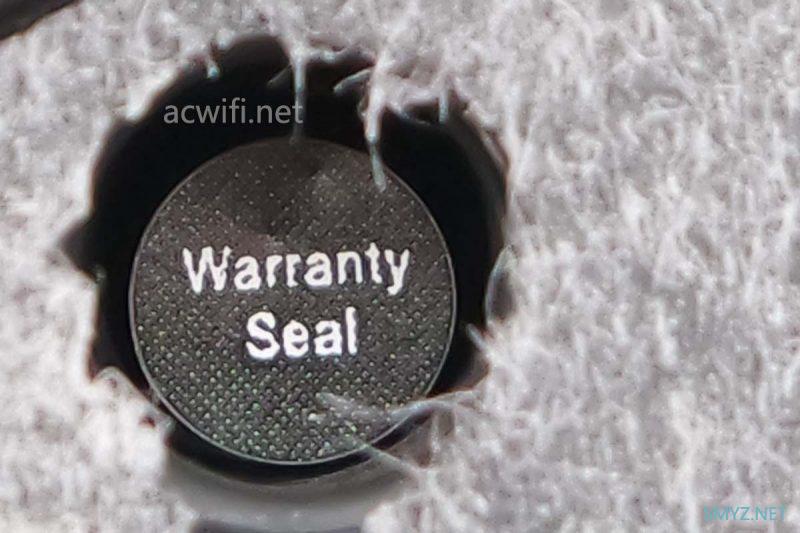

四个脚垫,只有两个底下有螺丝,但一颗螺丝上有保修贴标,要告诉你拆机后果自负的意思。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

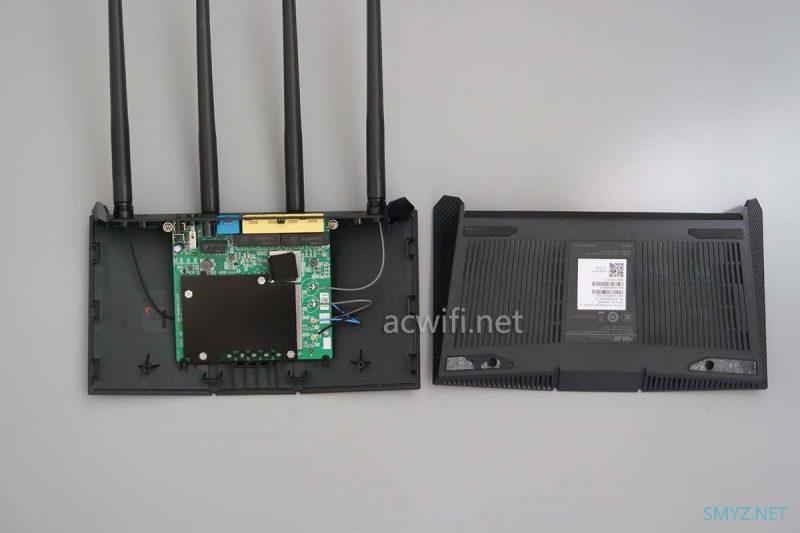

拆开后:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

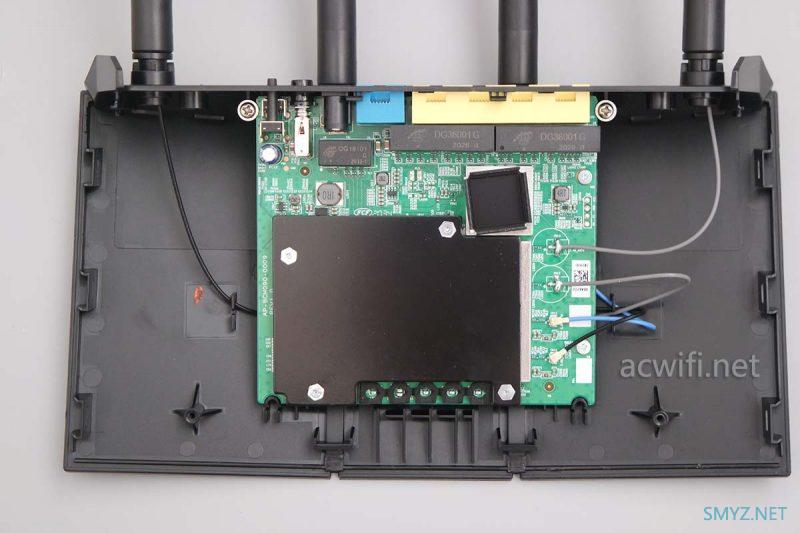

主板在这里:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

主板很大一块,有两根天线焊在主板上,有两根可拆,可拆的通常是5GHz。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

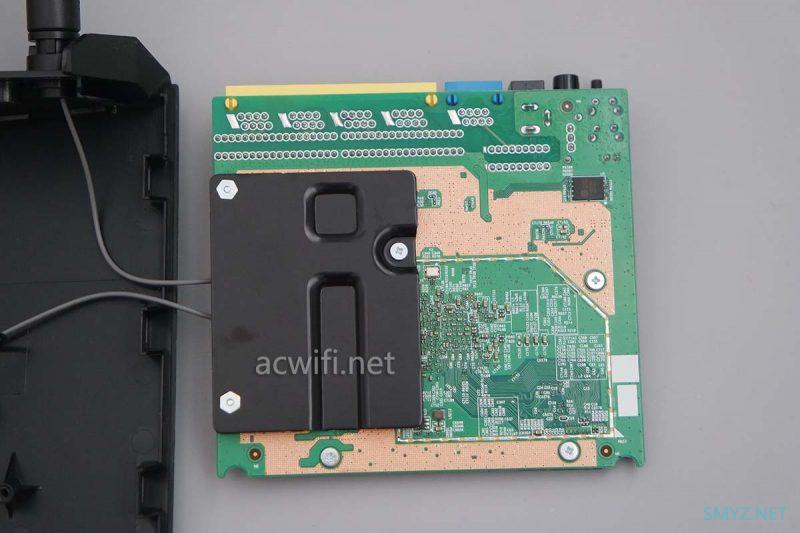

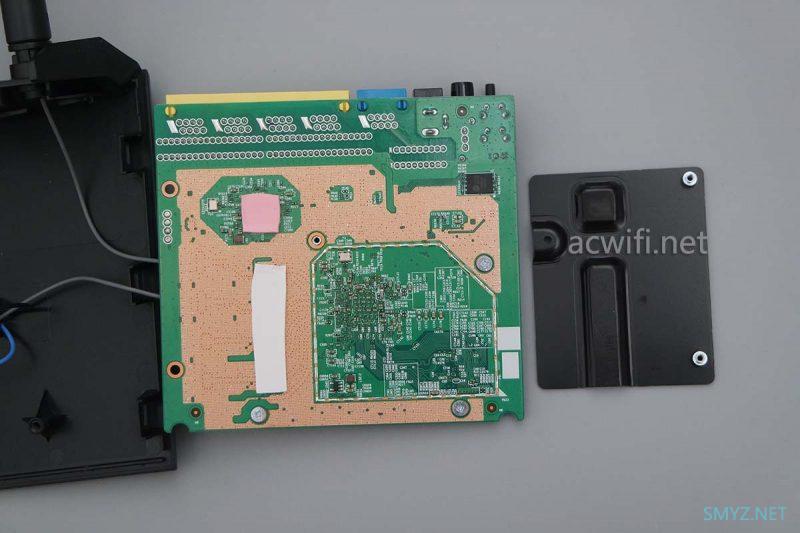

拆上方两颗固定主板的螺丝后,可以翻过来看看主板背面:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

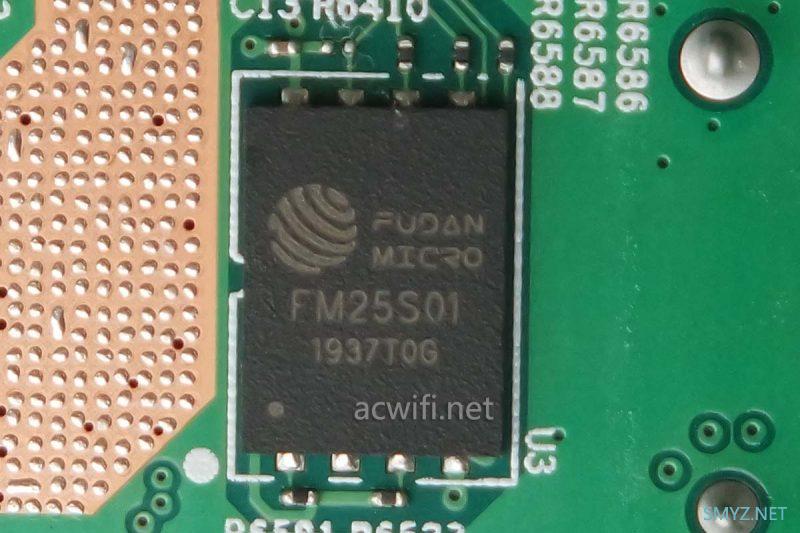

留意主板背面右上角一颗芯片,丝印着:FM25S01,是一颗容量为128MB的闪存芯片。容量在包外装盒子已经注明了,不会错。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

拆下背面的散热器,看见两片导热硅胶垫片,上方粉红色是帮助交换机散热,长条的是帮助四颗功放芯片散热。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

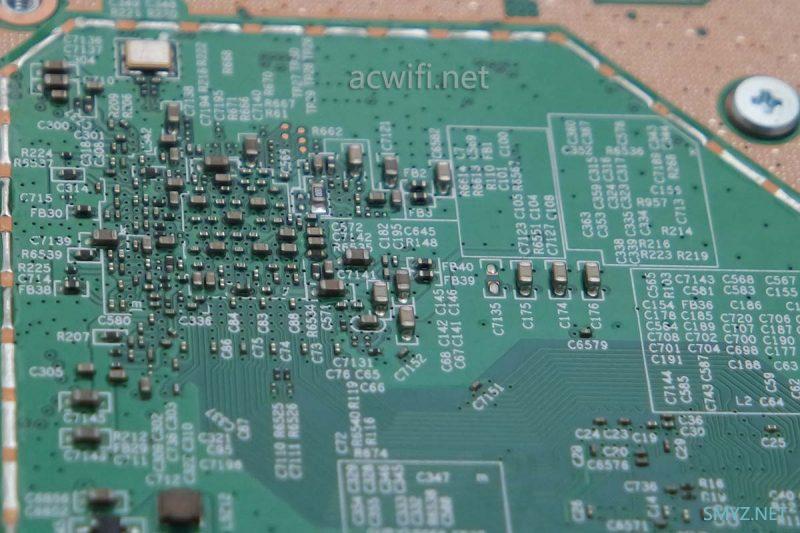

CPU背面的电路:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

回到主板正面来,拆下散热器:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

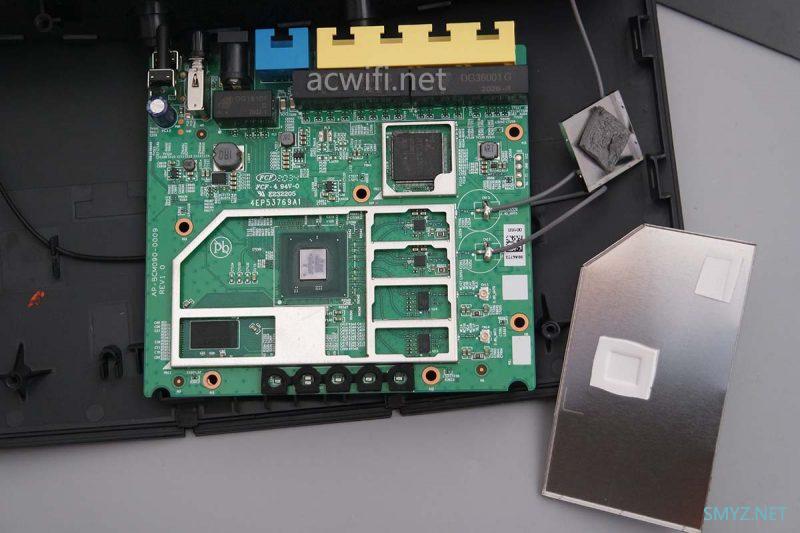

取下屏蔽罩:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

屏蔽罩撬开之后没看见金色的功放芯片,也就不可能是SKY85743。SKY85743有两个型号,一是低功率一些的SKY85743-11,另一个是高功率的SKY85743-21,当初以为AX56U热血版会使用功率低一些的SKY85743-11,结果都不是。

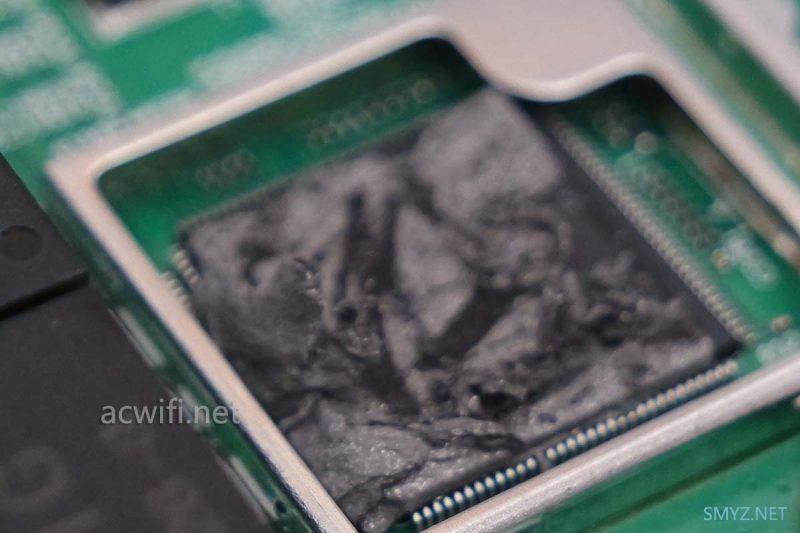

交换机芯片上的硅胶垫有胶,所以不能完好撕下硅胶垫,不能装回使用,因为这一面已经非常的不平整,不利于导热,要换上新的垫片,幸好我有。。。。

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

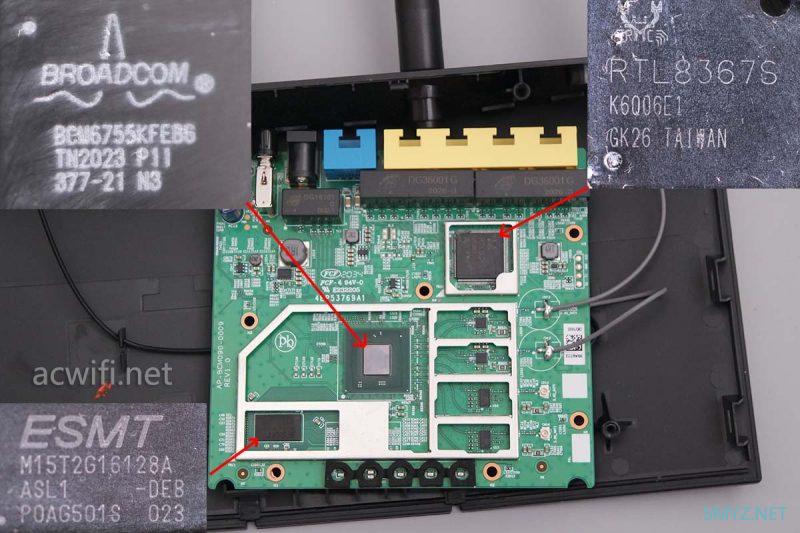

因为主板也不大,我先把面积大的芯片列出来吧,如下图:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

交换机芯片的型号是RTL8367S,支持5口全千兆。属性:5-Port 1000Base-T Router with SGMII/HSGMII and/or MII/RGMII。

CPU型号是博通的BCM6755,四核1.5GHz,是ARM-A7架构,所以价格便宜。可能制程是28nm,所以比40nm的ARM-A9 BCM4709这些热量要明显低。从性能上来说,肯定比不上A53架构的BCM4906。

BCM6755只集成了一个千兆网口,所以如果要满足5口,就要外接一颗5口交换机芯片。BCM6755支持HSGMII(接口带宽2.5Gbps),而BCM6750只支持RGMII(接口带宽1Gbps)。

BCM6755与RTL8367S好可能是用HSGMII连接,这样的话4个LAN口到CPU的带宽是2.5Gbps,对于双频只有AX1800速率来说很足够了,如果是RGMII就不够,到时双LAN口与双频同时传输看看总速度就知道了。

BCM6750是三核,还集成了5个千兆网口,但只能有一个无线芯片。

BCM6755是四核,还集成了2.4G和5G双频无经,但只有一个千兆口。可能考虑芯片面积大小的问题,只能塞进这么多个晶体管了。

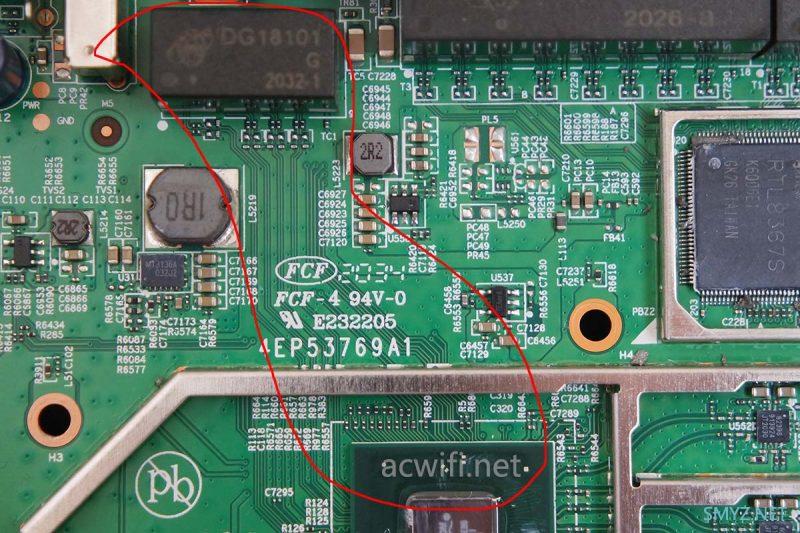

AX56U的WAN口是接在BCM6755 CPU上的,从主板走线图上便知:’

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

主板左下角有一颗内存芯片,型号是M15T2G16128A,容量是256MB。包装盒上也注明了256MB内存,不会错的。

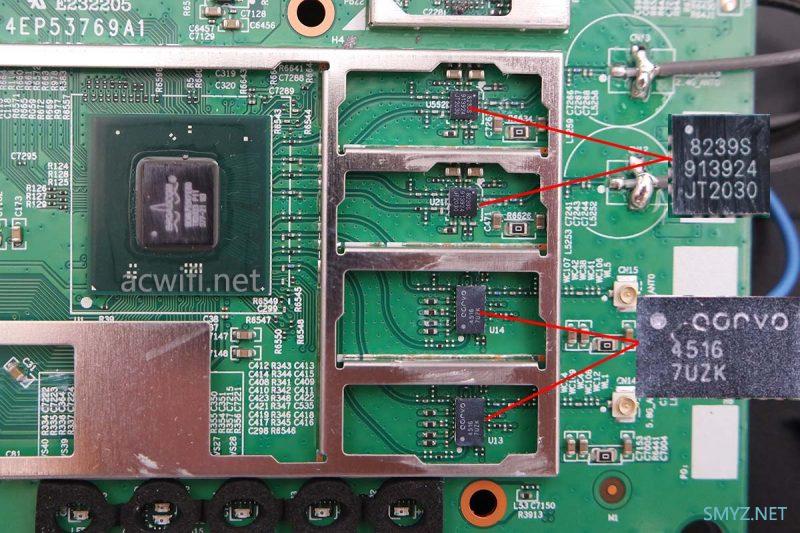

现在看外置功放芯片:

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

上图中,正方形芯片上丝印着”8239S 913924“的型号是不详。。。。。不知道。。不了解。查不到,查到了再作补充。

长方形芯片上丝印着”4516“的型号是QPF4516B,是一颗5G FEM芯片。XDR6060也是用它。

QPF4516B的参数如下:

POUT = +17 dBm MCS11 HE160 -43 dB Dynamic EVM


POUT = +20 dBm MCS9 VHT160 -40 dB Dynamic EVM


POUT = +23 dBm MCS9 VHT80 -35 dB Dynamic EVM


POUT = +24 dBm MCS7 HT20/40 -30 dB Dynamic EVM


POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


33 dB Tx Gain


2 dB Noise Figure


15 dB Rx Gain & 6 dB Bypass Loss


30 dB 2.4 GHz Rejection on Rx Path


Integrated Logarithmic Power Detector

WIFI6模式只有一项参数就是在160MHz频宽时,+17 dBm,因为BCM6755只支持80MHz频宽,所以功率会高一点点,估计是+18 dBm。

基本上拆完了。拿出神机小米4C在楼下D点进行测速,既然天邑TY6201A跟华硕AX56U同芯片方案,不同FEM。就一起测速对比一下,每台机连续测速三次,只测5G,信道都设置成44。华硕的固件版本是3.0.0.4.384_9903-g03b3a15。

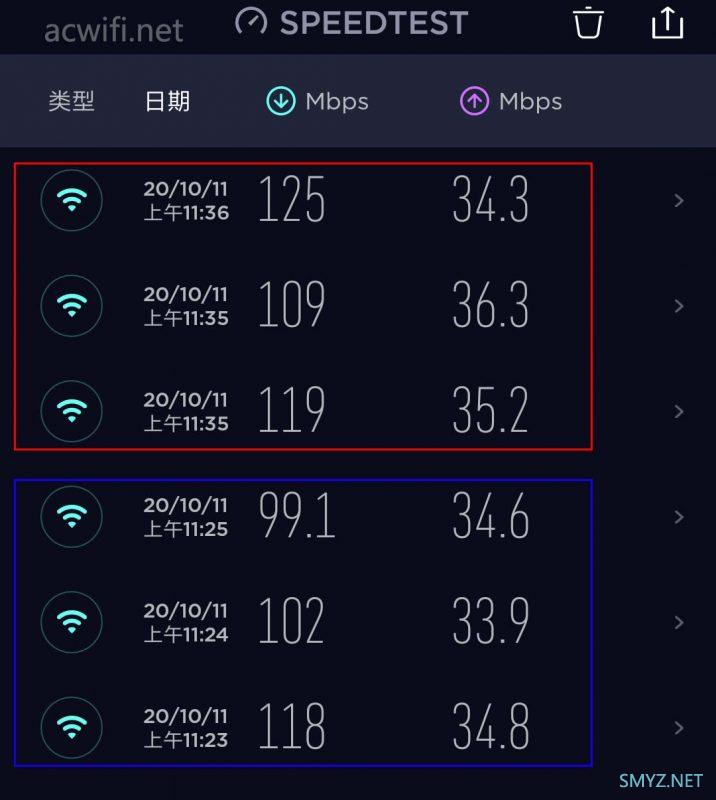

测速如下,你们自己猜哪组结果是华硕AX56U热血版吧,红框还是蓝框?

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

不管是哪个框,5G速度都远不如同价的红米AX6和XDR3230。前者有2x2mimo @160MHz ,后者有4x4mimo @80MHz。它俩均是更先进的A53架构。

华硕AX56U热血版除了有华硕这个品牌之外,其它都没有竞争力。

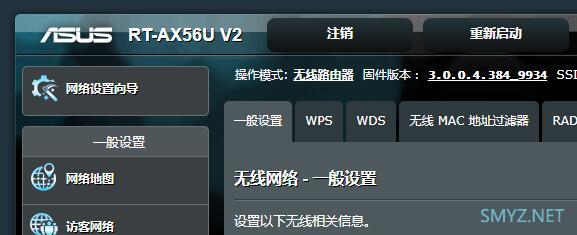

有人留言说升级固件后有改善,我到官网里找,要找AX55U这个型号才能找到AX56U V2的最新固件下来,RT-AX55_3.0.0.4_384_9934

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

升级完384_9934版本后重启测速,在相同的D点位置测速三次,没有任何变化,还是这么烂。真是对不住QPF4516了。
