TPLINK XDR5430拆机,考验我焊工的时候到了

首发时预售,尾款时用了12元全品券,白条减3元,最后实付483.95元到手TPLINK XDR5430,无线规格是AX5400(573Mbps+4804Mbps)。主要看看值不值呀,相于对自家的XDR6030来说。

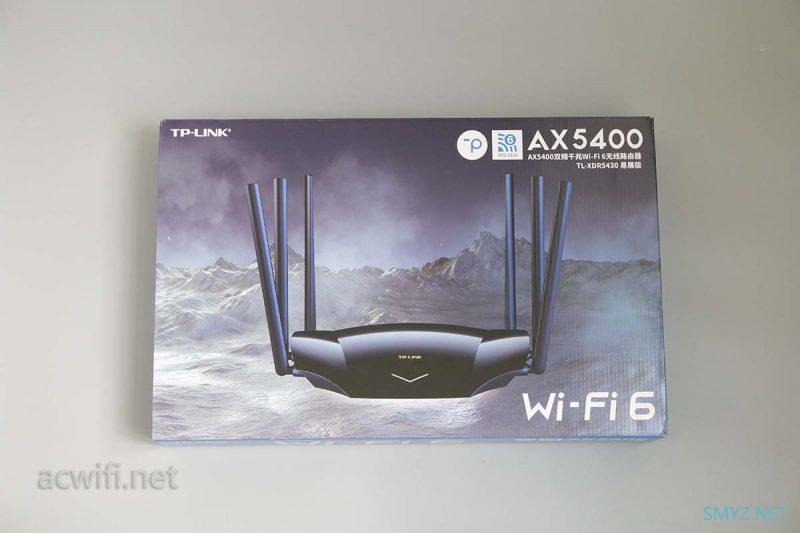

XDR5430有一种气吞山河的感觉,在外包装上就告诉你了。不对呀,图中没有河,在千万年前可能是河流呢。

TPLINK XDR5430拆机,考验我焊工的时候到了

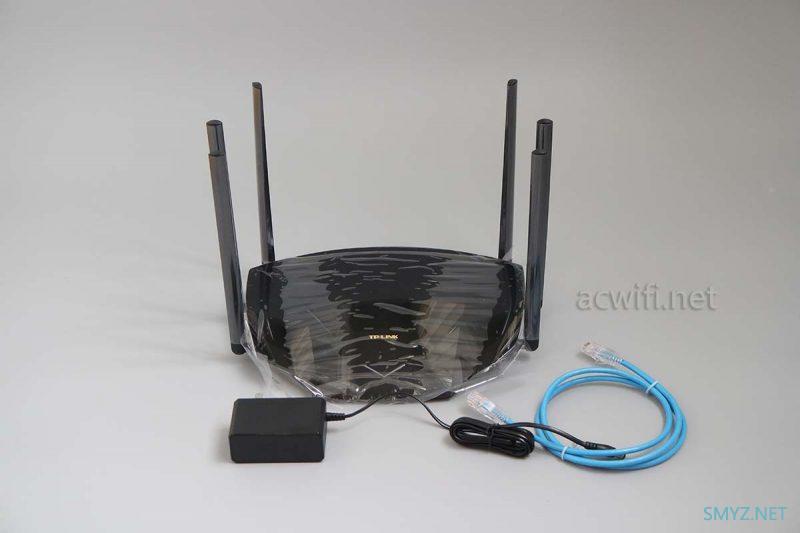

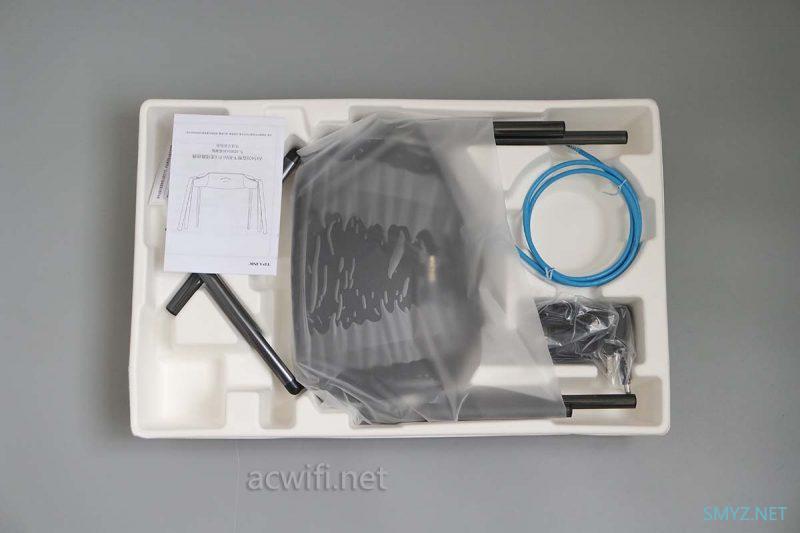

打开包装:

TPLINK XDR5430拆机,考验我焊工的时候到了

配件里有网线。

TPLINK XDR5430拆机,考验我焊工的时候到了

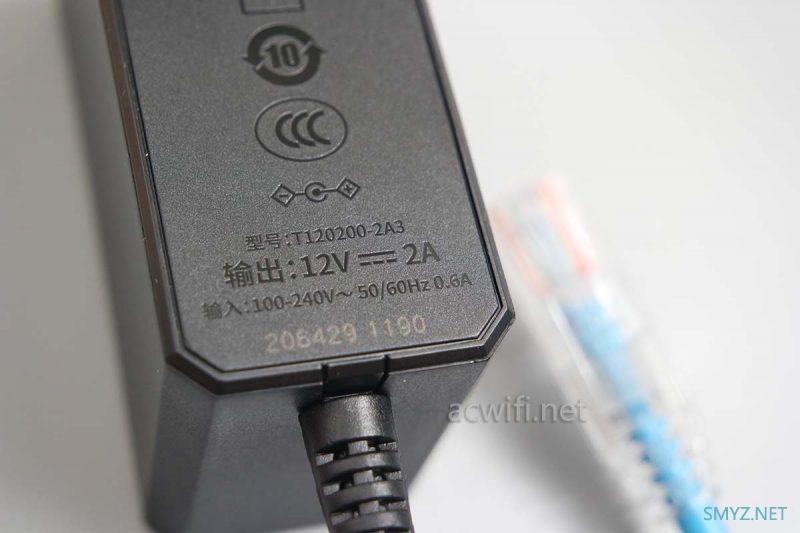

电源输出规格:12V/2A,好评。最大恒定输出功率24W,插上网线待机功率7.2W。

TPLINK XDR5430拆机,考验我焊工的时候到了

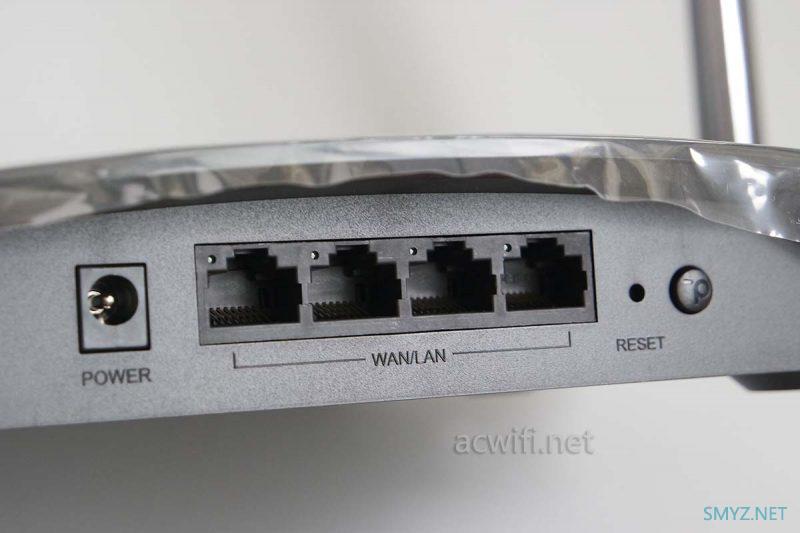

背面接口,四个全千兆网口,支持盲插,电脑网线和光猫的网线随便插进去,没有毛病,能自动识别。右边有一个易展组网的键,也就是WPS键吧?

TPLINK XDR5430拆机,考验我焊工的时候到了

外包装盒子上的参数,列明了有6颗外围独立FEM。CPU和内存这些信息,水星TPLINK都不会作出说明的。

TPLINK XDR5430拆机,考验我焊工的时候到了

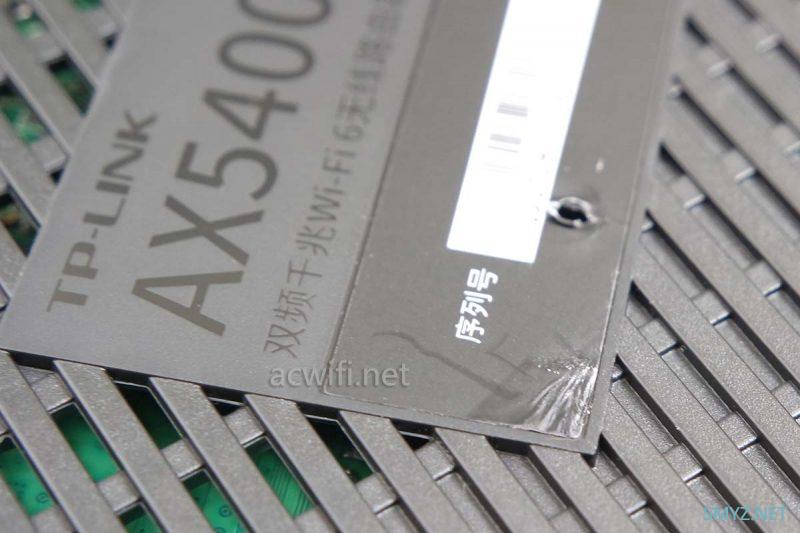

开拆,它做不到无损拆机,标签不能完美地撕下来,机身前面2个卡品有点胶,2个卡口必然后会坏掉。

TPLINK XDR5430拆机,考验我焊工的时候到了

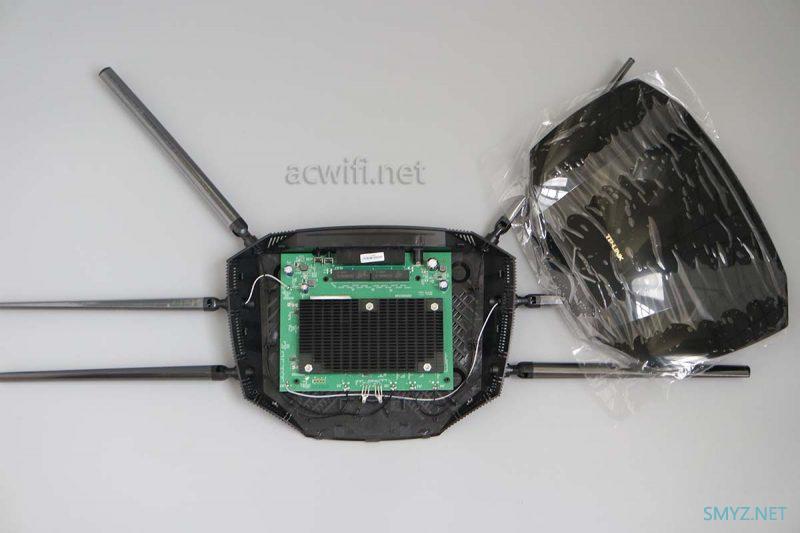

大力拆开外壳:

TPLINK XDR5430拆机,考验我焊工的时候到了

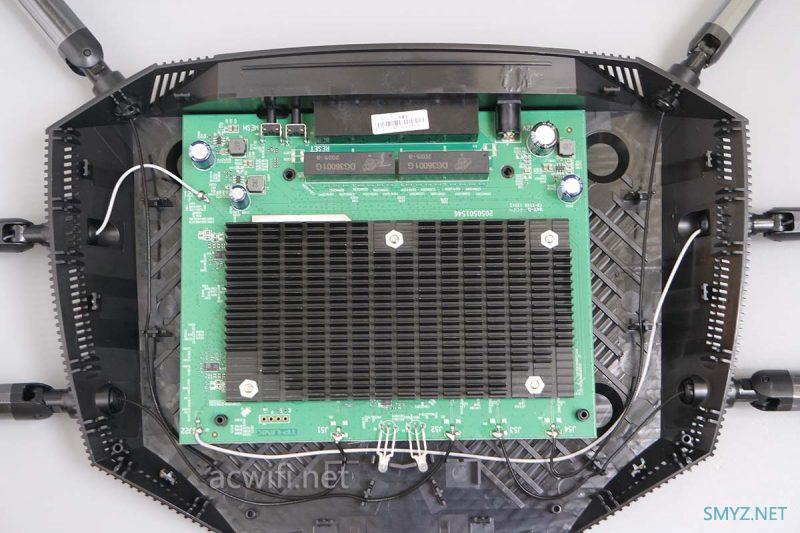

一大片散热片,主板的样子和散热片都XDR6030很相似:

TPLINK XDR5430拆机,考验我焊工的时候到了

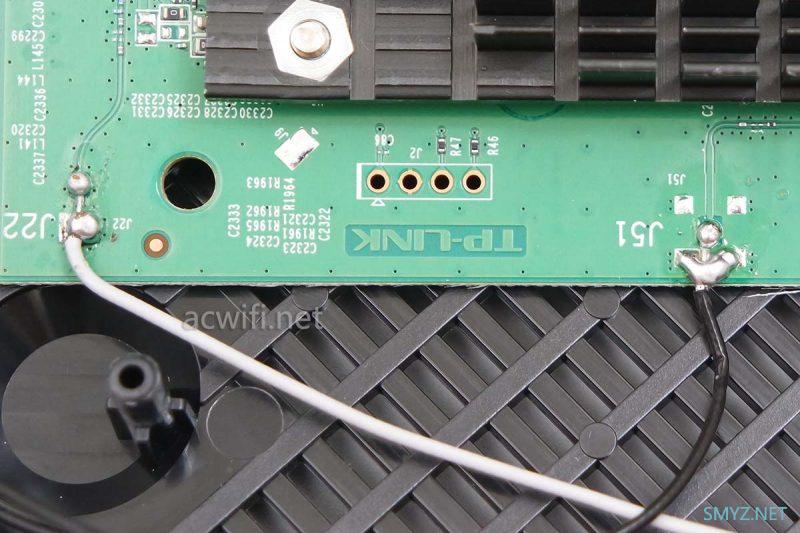

一共有6根天线,2.4G因为只是2x2mimo,需要只要2根,5G是4x4mimo,需要4根,所以一共6根天线。左边两根白色馈线是2.4G,黑色是5G。如下图2.4G和5G的天线馈线末端焊点。看焊点也可以看出是2.4G还是5G。有人说焊接的会比有可拆接口的好些,理论上是这样的,现实中我不喜欢,因为不方便我折机。而XDR5430是故意为难我的吧。

TPLINK XDR5430拆机,考验我焊工的时候到了

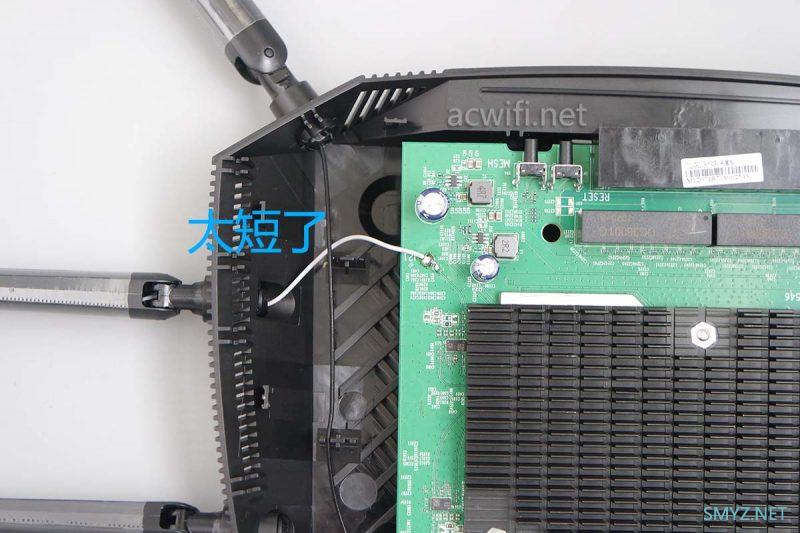

主板左上角这一根白色的2.4G馈线太短了:

TPLINK XDR5430拆机,考验我焊工的时候到了

我只能把主板以这样小的角度翻过来看背面,而且背面有芯片和屏蔽罩,还有固定散热器的几颗螺丝。不好拆呀:

TPLINK XDR5430拆机,考验我焊工的时候到了

怎么办?没办法只能把那一根短小的2.4G馈线拆下来,等拆完了看完了,最后焊接回去。如果下图:

TPLINK XDR5430拆机,考验我焊工的时候到了

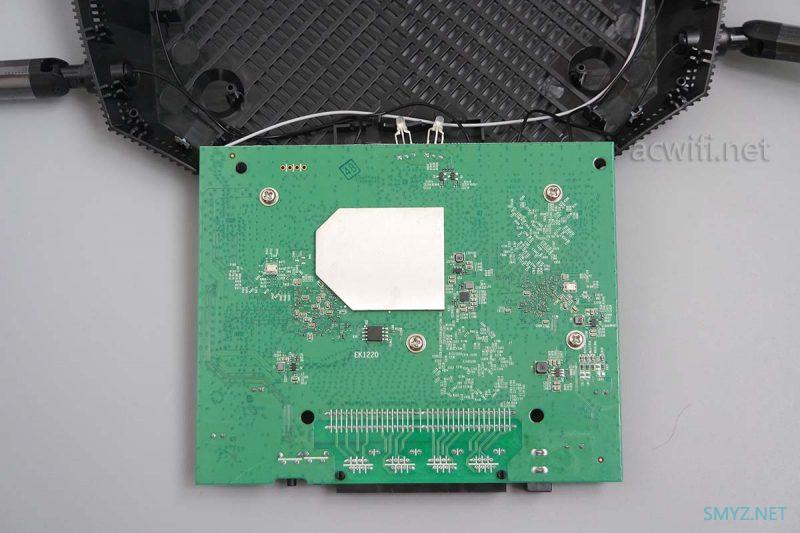

这样就可以180度翻转过来了。主如底部如下图:

TPLINK XDR5430拆机,考验我焊工的时候到了

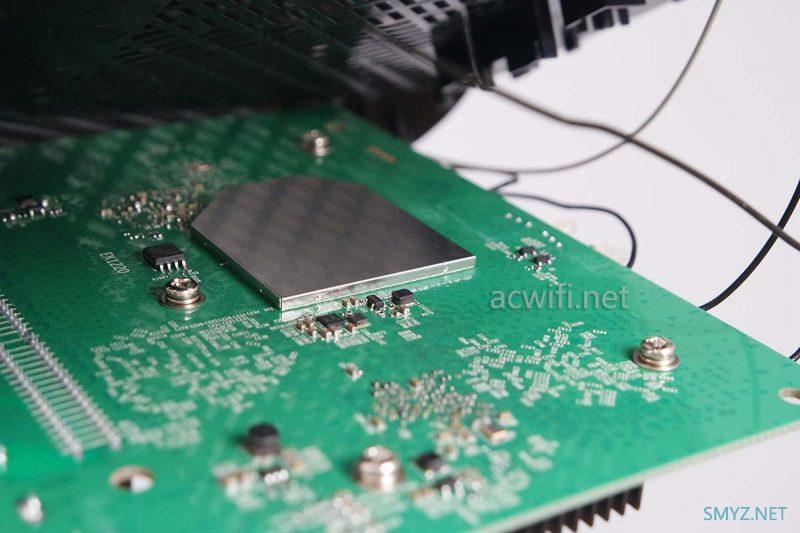

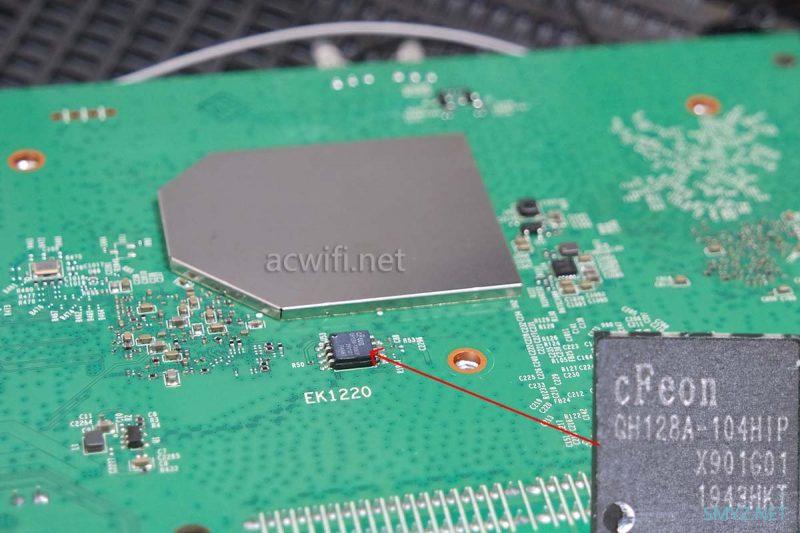

通常主板底部有屏蔽罩的,里面是空的没有芯片,屏蔽主板底部局部的电路。如下图有一颗闪存芯片,型号是 EN25QH128A-104HIP,容量是16MB。跟XDR6030用的一样。

TPLINK XDR5430拆机,考验我焊工的时候到了

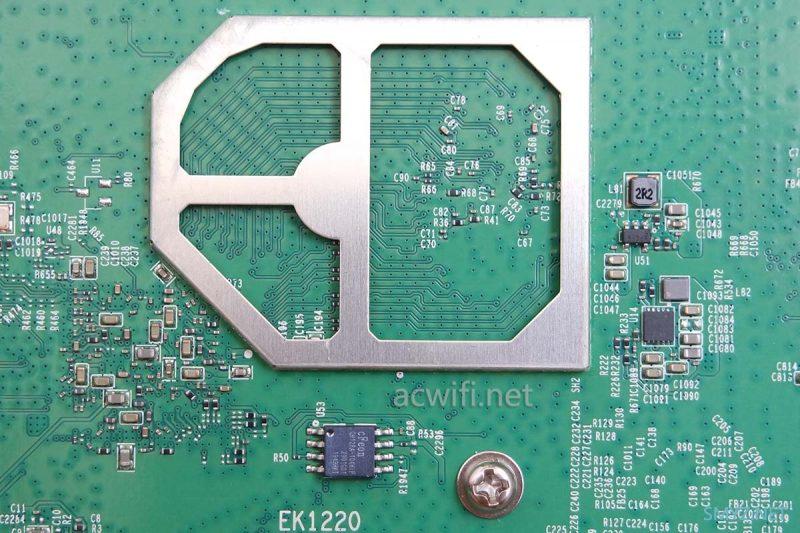

既然屏蔽罩可以拆,就拆开看看吧,果然是”吉“的。屏蔽罩下方的螺丝就是主板正面散热片固定螺线,需要拆开,一共有4颗。

TPLINK XDR5430拆机,考验我焊工的时候到了

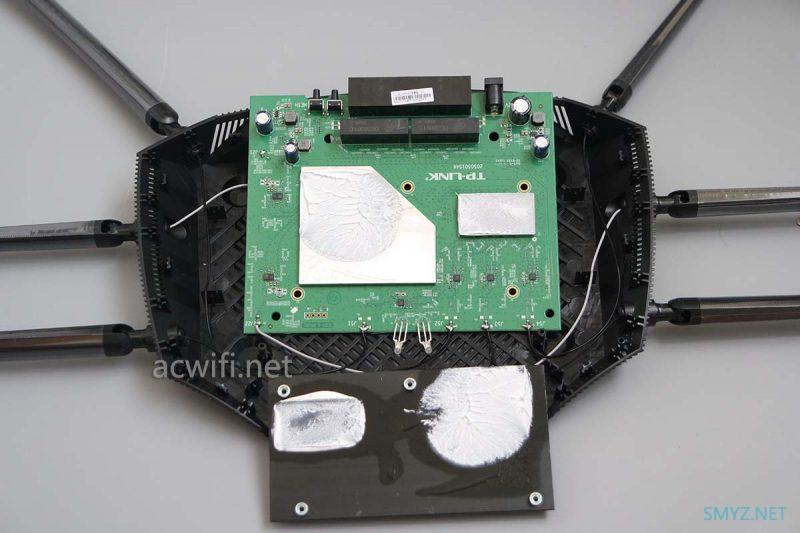

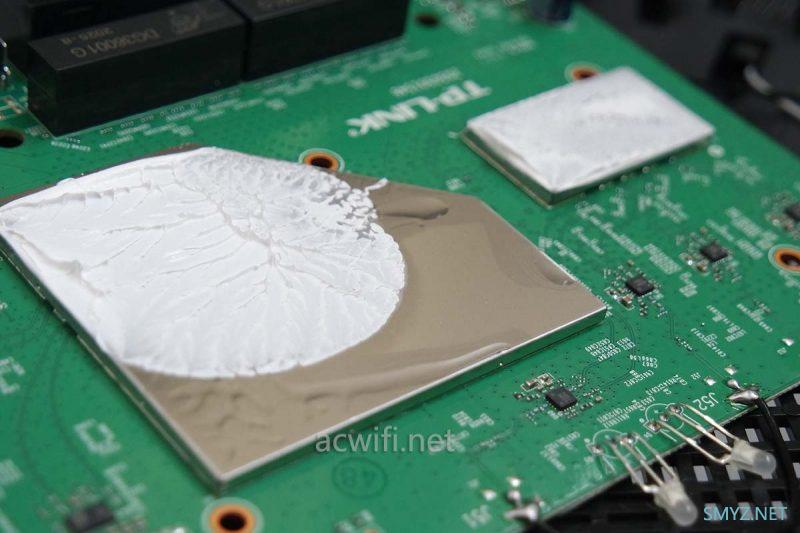

主板正面的散热片取下来了,可以看见屏蔽罩与散热片之间涂了导热硅脂,有一些油迹,防止干燥开裂吧。

TPLINK XDR5430拆机,考验我焊工的时候到了

我需要清理屏蔽罩上的硅脂。

TPLINK XDR5430拆机,考验我焊工的时候到了

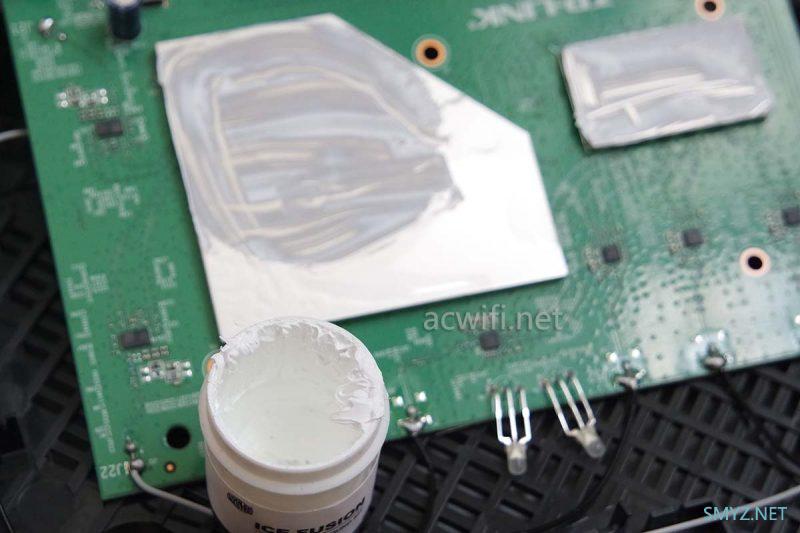

不要浪费呀,我拆机都要用到这种导热硅脂,刮起来放到我的桶里去,大概刮出来有3克重,3克油。买路由送硅脂,良心呀。

TPLINK XDR5430拆机,考验我焊工的时候到了

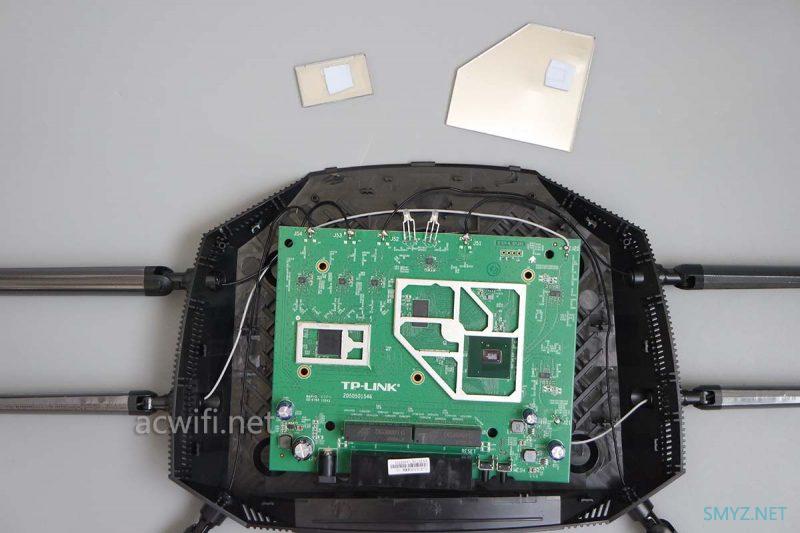

拆开屏蔽罩:

TPLINK XDR5430拆机,考验我焊工的时候到了

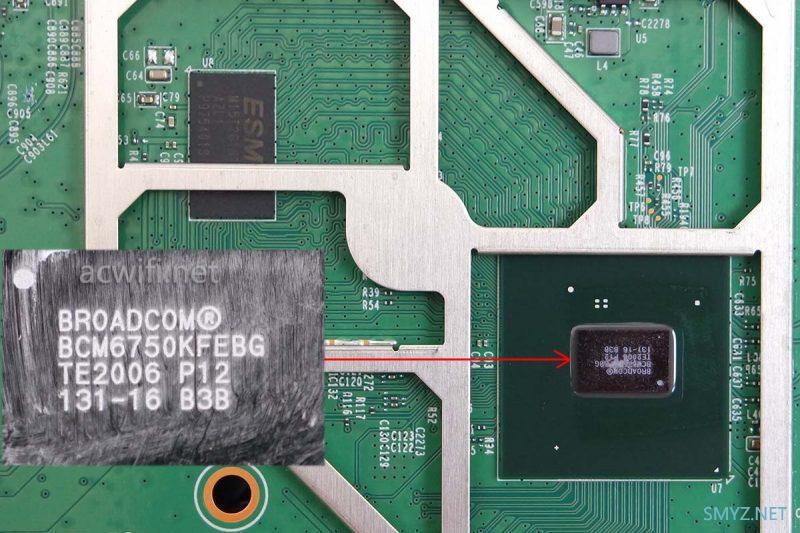

先看CPU吧,如下图所示,CPU型号是博通的BCM6750,三个核心,频率1.5GHz,ARM-A7架构,可以理解为双核1.5GHz,集成了一个无线芯片,可以是2.4G模式,也可以是5G模式,支持2x2mimo WIFI6。BCM6750的兄弟BCM6755,集成多了一颗无线控制器,所以它可以同时引出2.4G和5G,CPU步率都是1.5GHz,两者大概是这样的区别。这个系列的功率都比较低,但XDR5430整机超过7W功耗,可以是它的5G芯片功耗高。

TPLINK XDR5430拆机,考验我焊工的时候到了

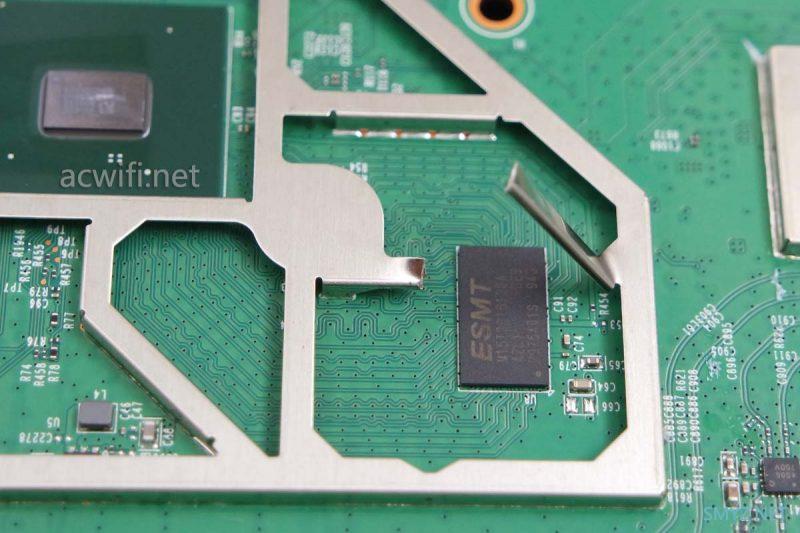

CPU的左上角有一颗内存芯片,有一铁条挡住了,为了完美地展示出来给你们看,必须除之而后快:

TPLINK XDR5430拆机,考验我焊工的时候到了

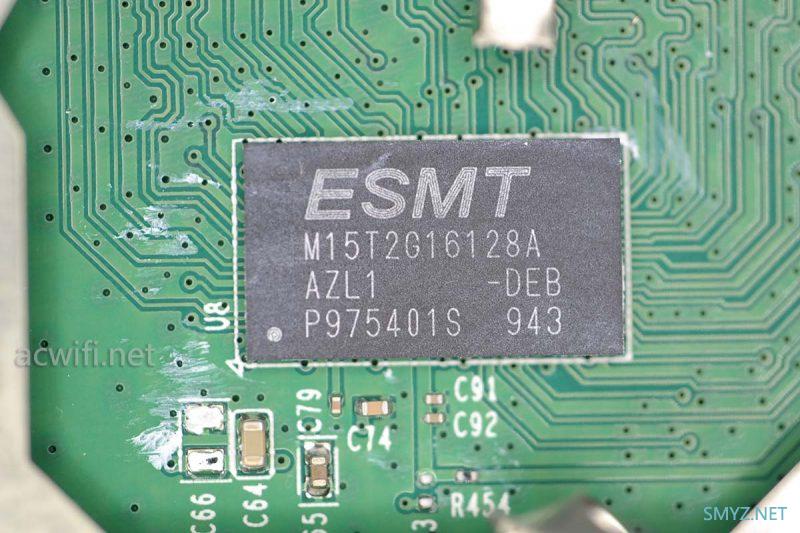

内存型号是M15T2G16128A,容量256MB,DDR3内存。


TPLINK XDR5430拆机,考验我焊工的时候到了

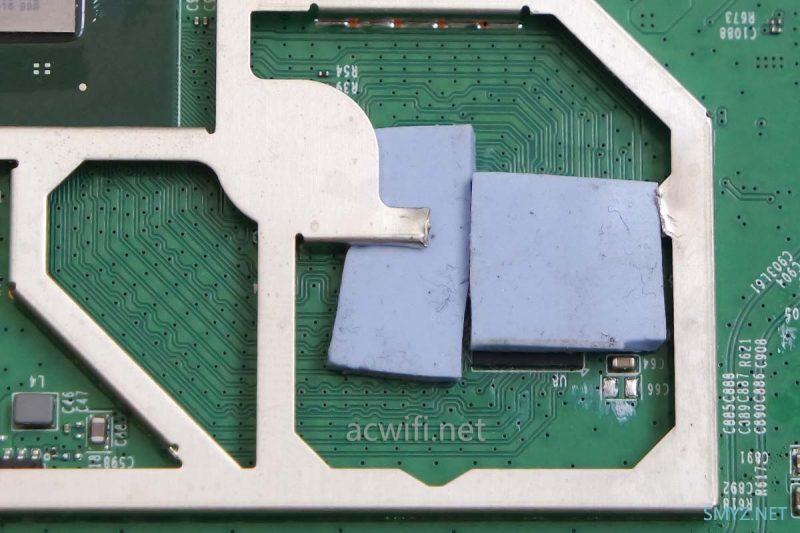

没事的,我用导热硅胶填充一下,更好些,本来内存并没有导热硅胶垫与屏蔽罩相连。加工之后这样子,比原来的更实用。

TPLINK XDR5430拆机,考验我焊工的时候到了

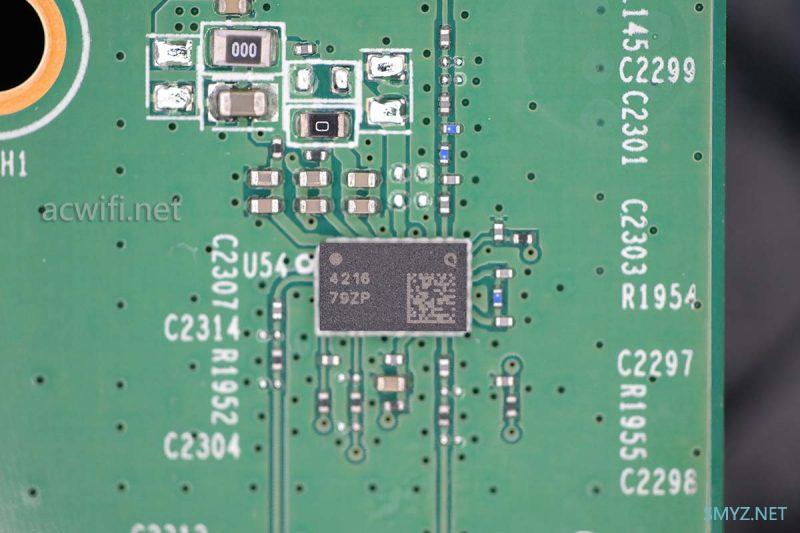

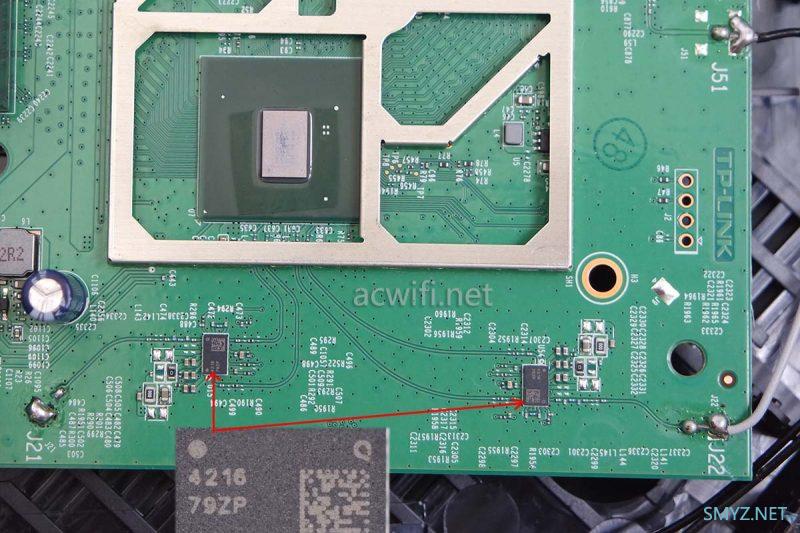

BCM6750集成2.4G控制芯片,外置了两路FEM,FEM芯片上丝印着4216字样,右上角有个Q,型号就是QPF4216。The QPF4216 integrates a 2.4 GHz power amplifier (PA),regulator,single pole two throw switch (SP2T),bypassable low noise amplifier (LNA) into a single device

TPLINK XDR5430拆机,考验我焊工的时候到了

QPF4216的参数如下:

• 2400-2500 MHz


• POUT = +22 dBm MCS11 HE40 -43 dB Dynamic EVM


• POUT = +24 dBm MCS8/9 VHT40 -35 dB Dynamic EVM


• POUT = +25 dBm MCS7 HT20/40 -30 dB Dynamic EVM


• POUT = +26 dBm MCS0 HT20 Spectral Mask Compliance


• Optimized for +5 V Operation


• 32 dB Tx Gain


• 1.8 dB Noise Figure


• 15.5 dB Rx Gain & 7 dB Bypass Loss


• 15 dB 5 GHz Rejection on Rx Path


• Integrated Quasi-Log Power Detector

看MCS11 HE40那一行,MCS11就是1024-QAM,HE40就是802.11ax模式下的40MHz频宽,放大功率+22dBm。比XDR6030用的QPF4206还要高呀。

QPF4206对应的参数是+19dBm(POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM)。

怎样理解?

XDR6030的2.4G无线芯片是BCM43684,它比BCM6750/BCM6755要强,所以为了做到与XDR6030一样强的2.4G信号,就要用到更高一档的2.4G FEM芯片。是这样子不?

小米AX3600用的2.4G FEM芯片是QPF4288 ,对应的也是+22 dBm (POUT = +22 dBm HE40 -43dB Dynamic EVM)

QPF4216走线图:

TPLINK XDR5430拆机,考验我焊工的时候到了

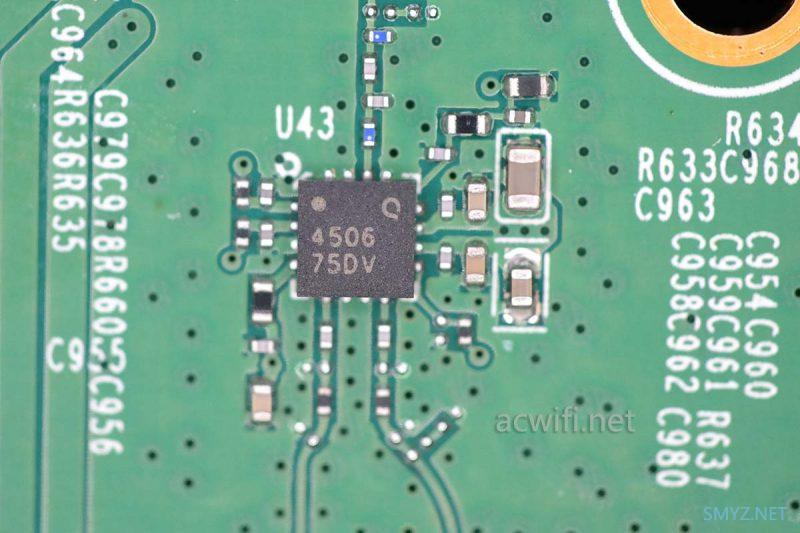

CPU的另一侧是5G无芯片,型号是BCM43684,支持4x4mimo,且支持160Mhz,所以最高速率是4804Mbps,但目前没有这个规格的无线网卡和手机。外围了四路FEM,上面丝印着4506,芯片右上角有个Q字符,型号是QPF4506:The QPF4506 integrates a 5 GHz power amplifier (PA),single-pole two throw switch (SP2T),and a bypassable low noise amplifier (LNA).

TPLINK XDR5430拆机,考验我焊工的时候到了

QPF4506的参数如下:

• 5150 – 5925MHz


• POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM


• POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM


• POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM


• POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance


• Optimized for +5 V Operation


• 30 dB Tx Gain


• 1.7 dB Noise Figure


• 13.5 dB Rx Gain & 6.5 dB Bypass Loss


• 28 dB 2.4 GHz Rejection on Rx Path


• Integrated Logarithmic DC Power Detector

它跟XDR6030用的5G功放一样型号。实测两者在楼下D点的5G速度差不多,QPF4506不是高功率功放。

小米AX3600的5G功放是QPF4588,它没有HE160那一项,只有HE80那一项输出参数(POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM)。从型号上看QPF4506比QPF4588要低档一些。

要知道哪个强,要通过不同接收设备做详细测试才知道。

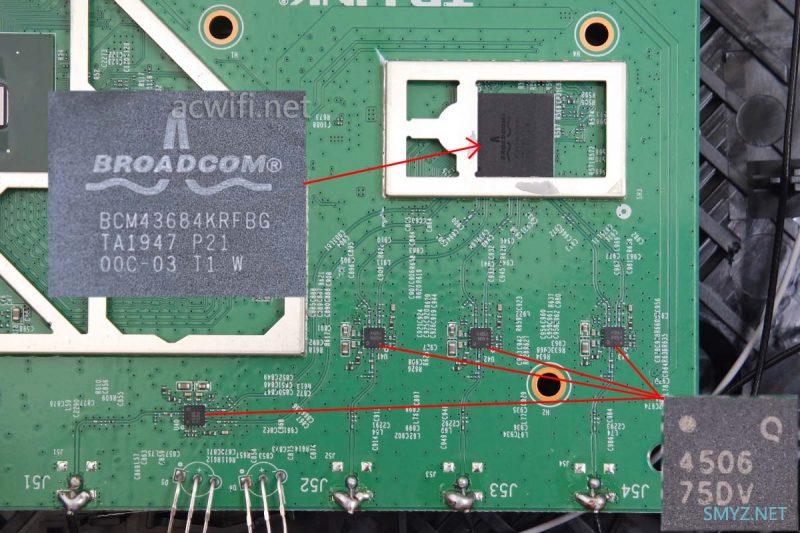

QPF4506走线:

TPLINK XDR5430拆机,考验我焊工的时候到了

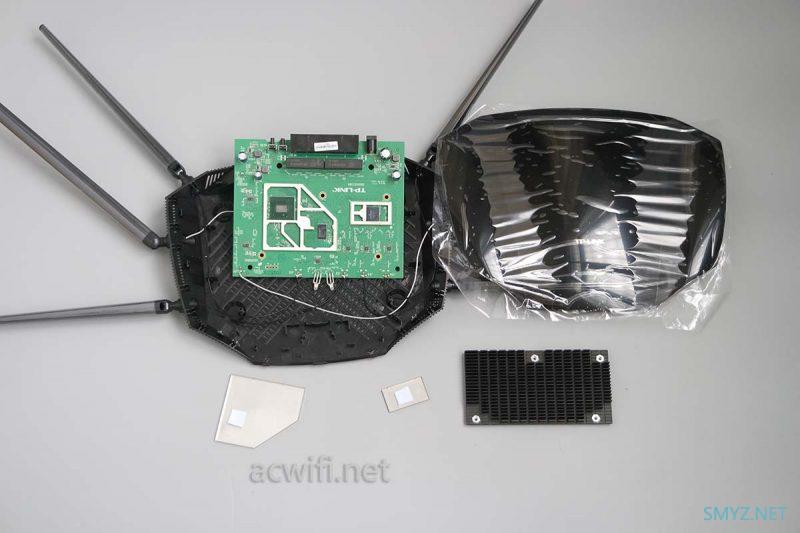

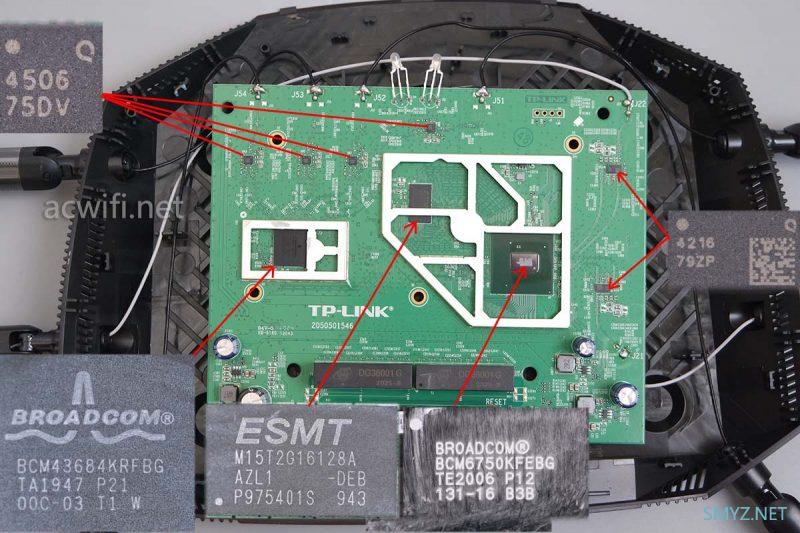

至此,TPLINK XDR5430拆机完成,各芯片汇总图:

TPLINK XDR5430拆机,考验我焊工的时候到了

XDR5430跟XDR6030的5G一样,芯片一样,功放一样,相差的是CPU和2.4G,而价格相差了200元。这个200元值得不值得,视乎你的需求, 我经常说因需出发,没有哪个是最强,只有最适合自己,所以我一直没有出排行榜的原因之一,最大的原因是我不会弄。。。。。。。

TPLINK XDR5430拆机,考验我焊工的时候到了

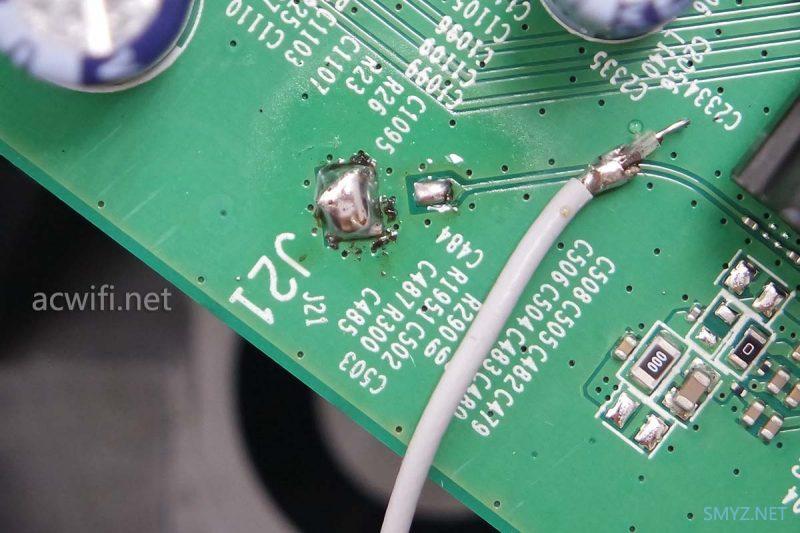

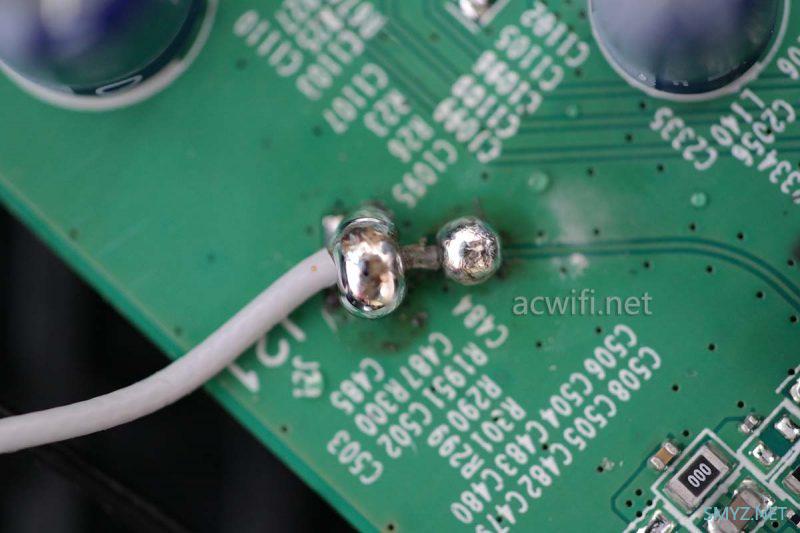

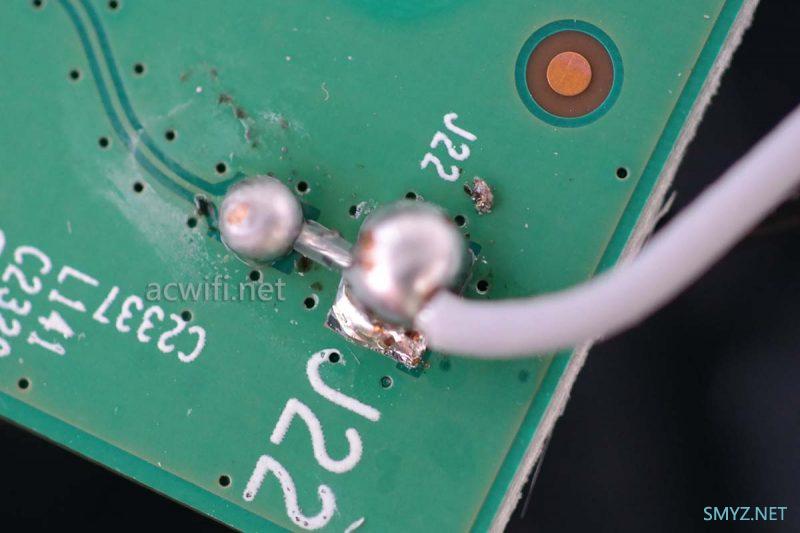

最后用上数十分钟,把2.4G馈线焊接回去了,如下图,漂亮不?就是用料多了一点,TP-LINK的工厂肯定不愿意招我。

TPLINK XDR5430拆机,考验我焊工的时候到了

这是原厂的另一个2.4G焊点:

TPLINK XDR5430拆机,考验我焊工的时候到了

BCM6750+BCM43684的组合,可以想到另一款产品:华硕TUF-AX3000,华硕这款用的CPU和5G芯片跟XDR5430一样,差别在FEM芯片上,属于高功率,但价格要869元,比XDR5430贵上350元。

华硕AX无线路由器TUF-AX3000拆机

TPLINK XDR6030拆机,跟我预想的有点不一样

如果面积不大,没有信仰,放在TUF-AX3000面前,XDR5430很有性价比的。而且,从目前来看,XDR5430是最便宜的支持完整的4x4mimo @160MHz。这是卖点,小米AX3600和华为AX3 Pro也没有的。

如果你问我XDR6030和XDR5430选哪个好?先看你需求的带机量吧。

XDR5430京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net。
