领势EA6700拆机与刷梅林固件教程,可组AiMesh

10天前拆了腾达AC18,公众号有人留言说EA6700是一样的CPU和5G芯片,也能刷梅林固件且可以组AiMesh,价格跟我收来AC18差不多。拆机文章:腾达AC18拆机,可刷梅林,(AC18我半价卖掉了)。现在拆LINKSYS EA6700看看。

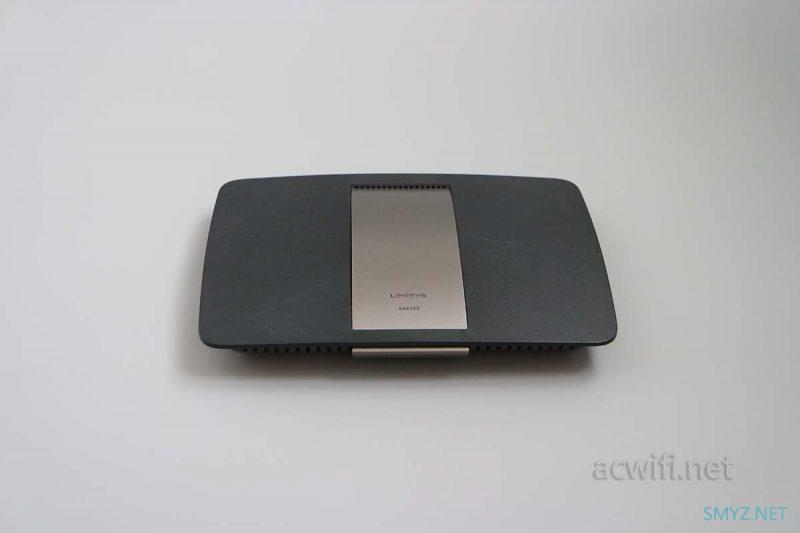

机身有明显划痕,二手是这样子了。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

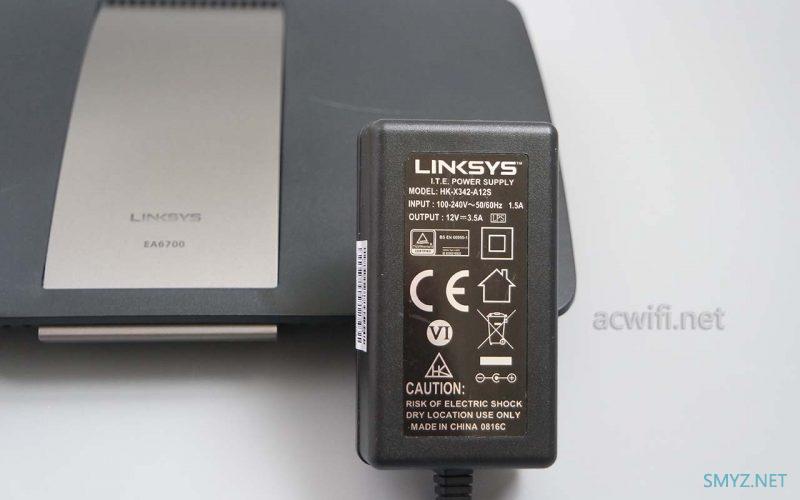

电源好大一个,牛那么大的电源,所以有时把电源变压器叫做:火牛。输出规格12V/3.5A,电源输出功率充足,接个液晶显示器都带得动。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

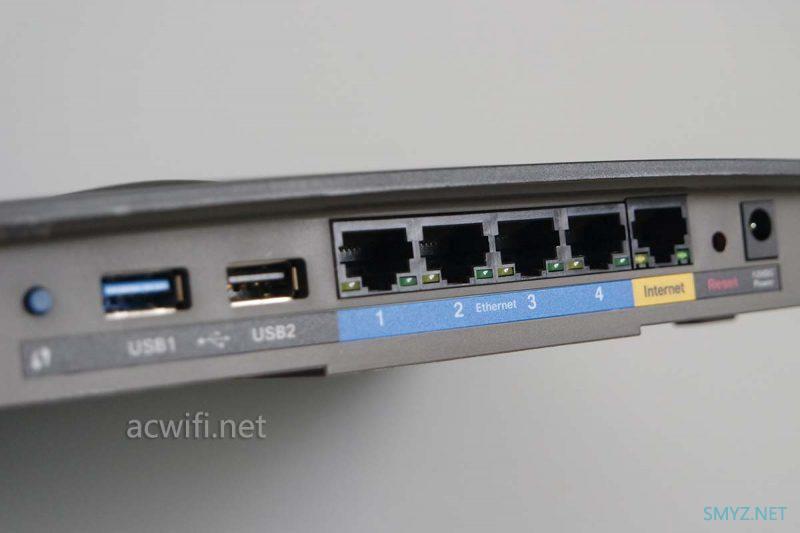

机身后面没有天线接口,因为是内置的天线。有五个全千兆网口,有1个USB2.0口,一个USB3.0口,可谓接口齐全。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

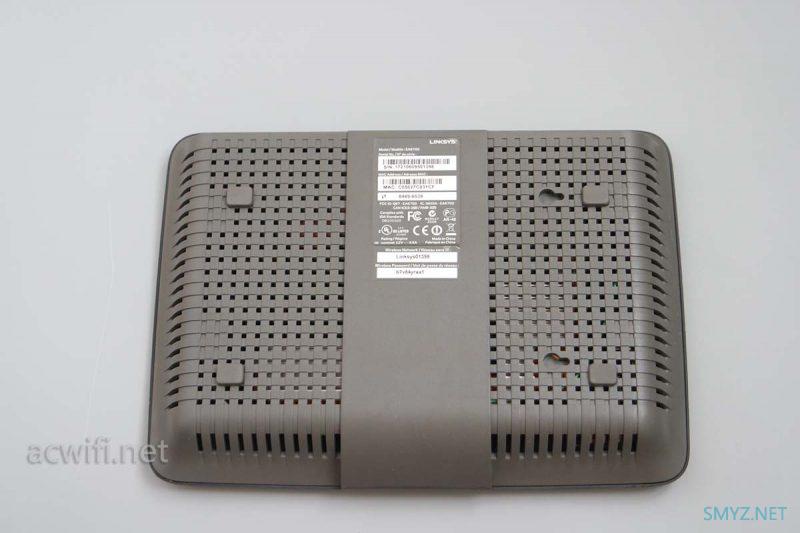

机身底部的样子如下图,底部和四侧有好多散热孔。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

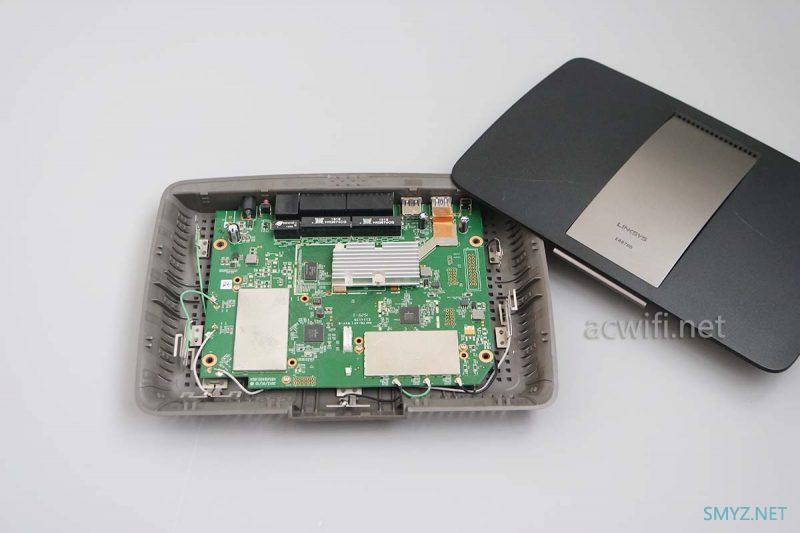

不废话了拆开:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

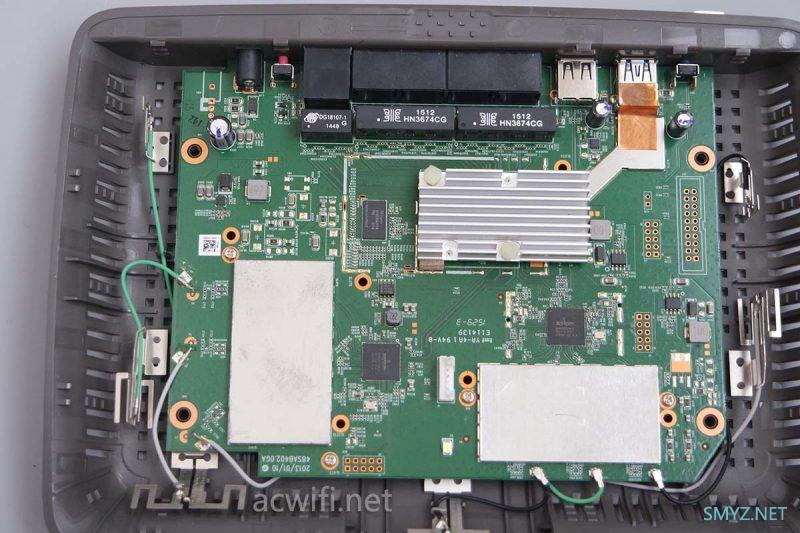

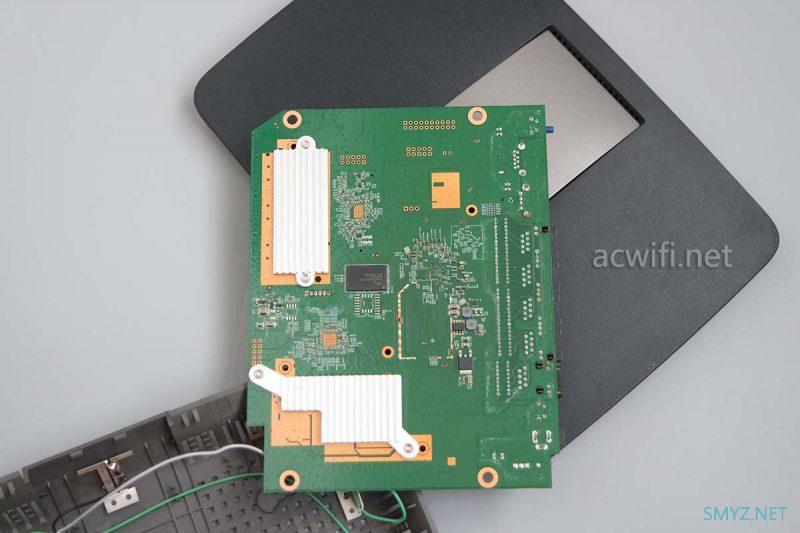

主板上散热片不多,就有片,不大不小。如下图,左边有3根天线焊接在主板上,右下角有三根可拆式的天线接头,通常焊接在主板上的是2.4G,可拆的是5G。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

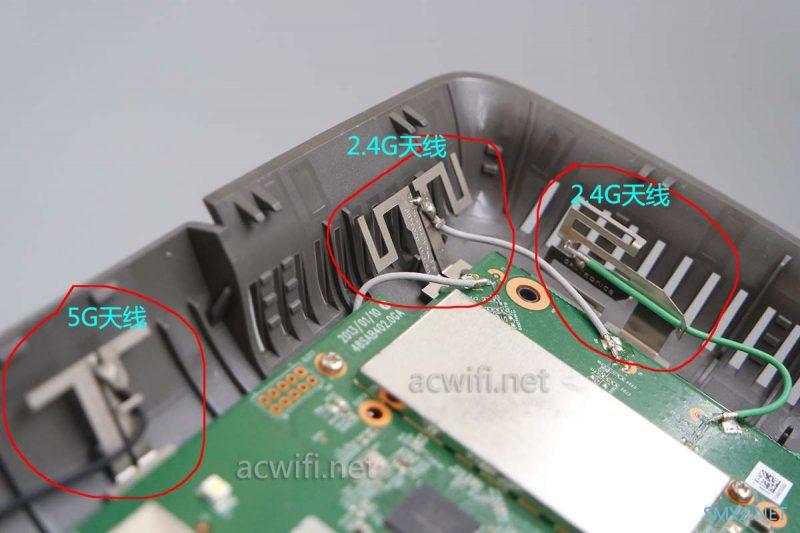

天线体,短的是5G,长的是2.4G。如下图:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

翻过主板看底部,有2个散热片贴在一些芯片的正下方。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

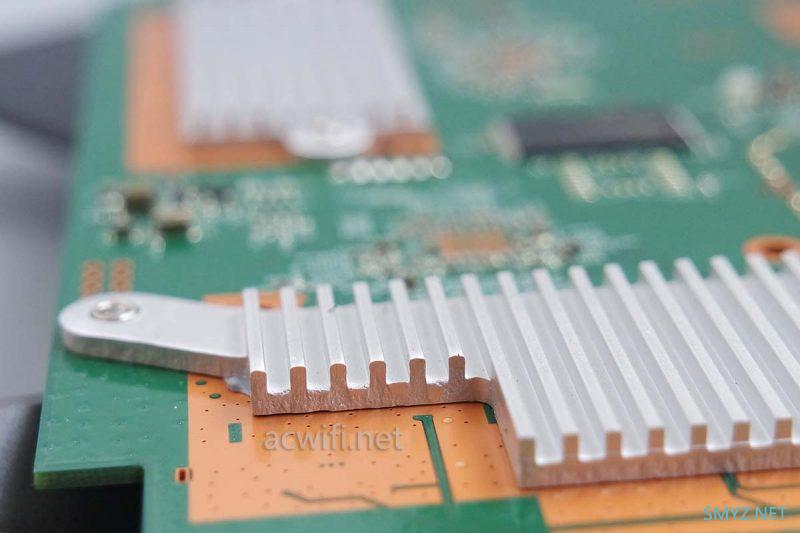

散热片:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

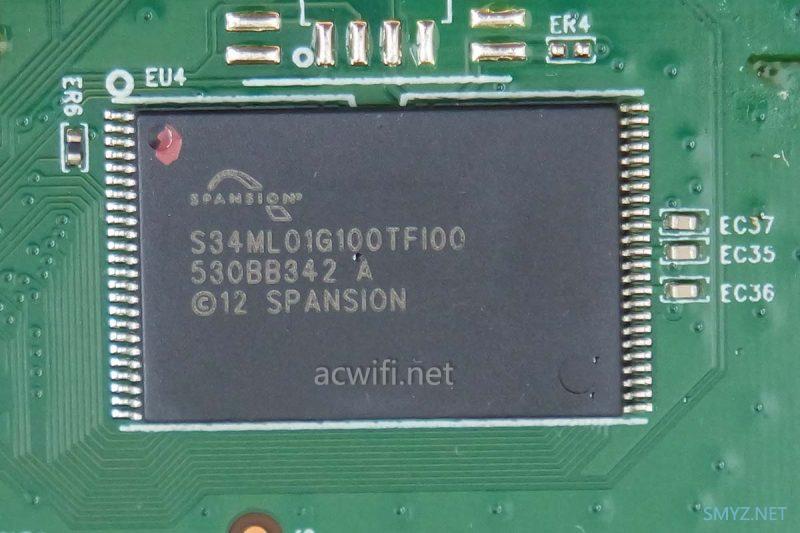

主板中间位置有一闪存芯片,型号是S34ML01G100TF100,容量128MB。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

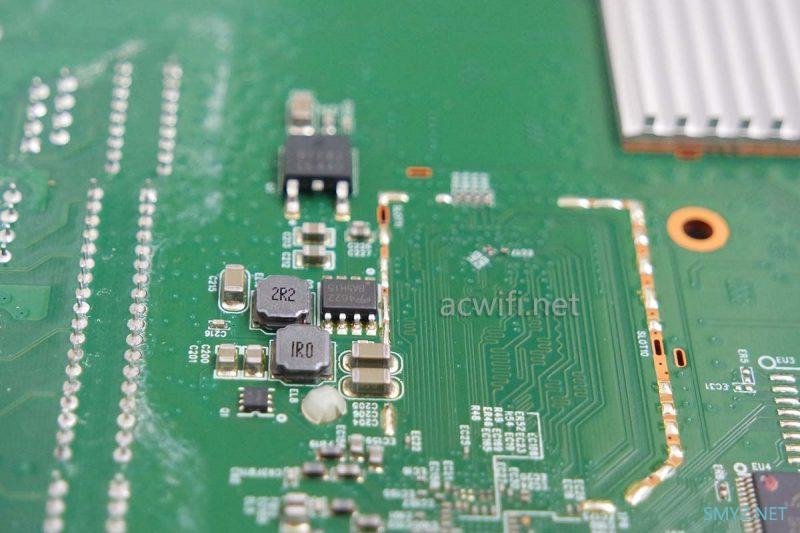

底部也没啥其它可看的了,下图是对CPU供电电路、电源管理芯片:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

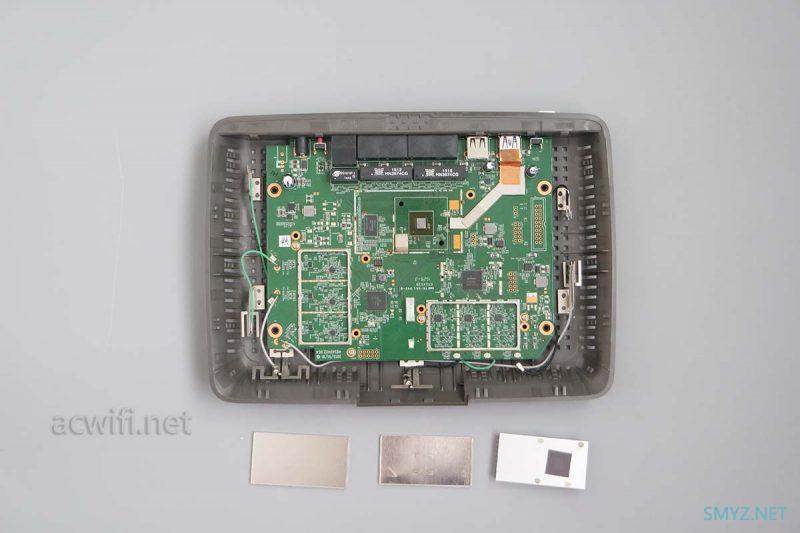

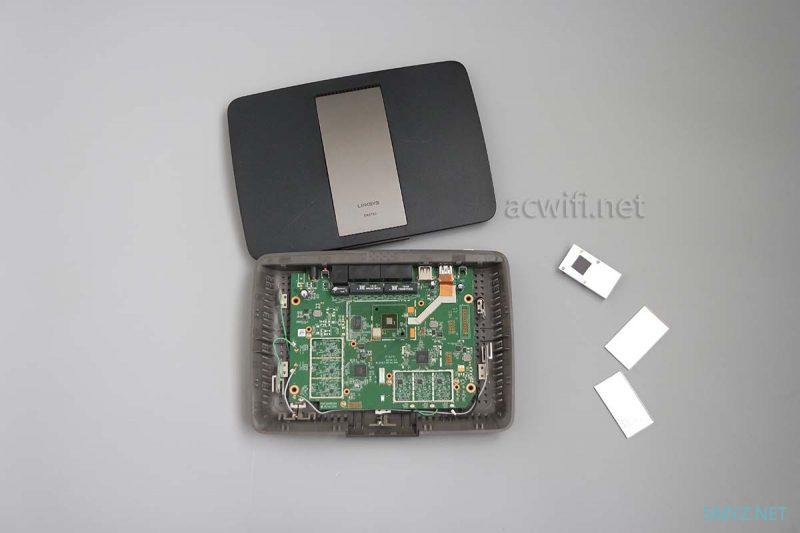

翻过来之后看主板正面,散热片和屏蔽罩都取下来了:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

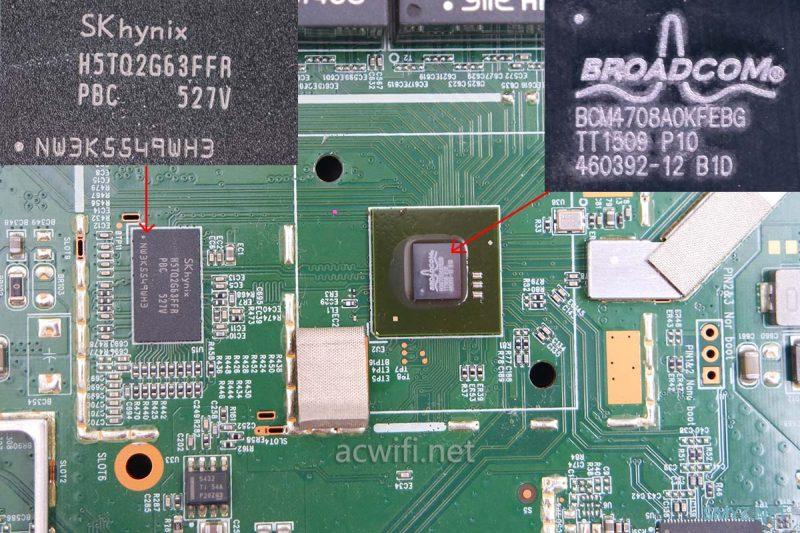

先看CPU和内存芯片。CPU的左边是内存芯片,大家熟悉的海力士,H5TQ2G63FFR,DDR3 256MB容量。CPU型号是BCM4708A0,双频800MHz。网件R6300V2、华硕AC68U、腾达AC15、AC18也是用了它。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

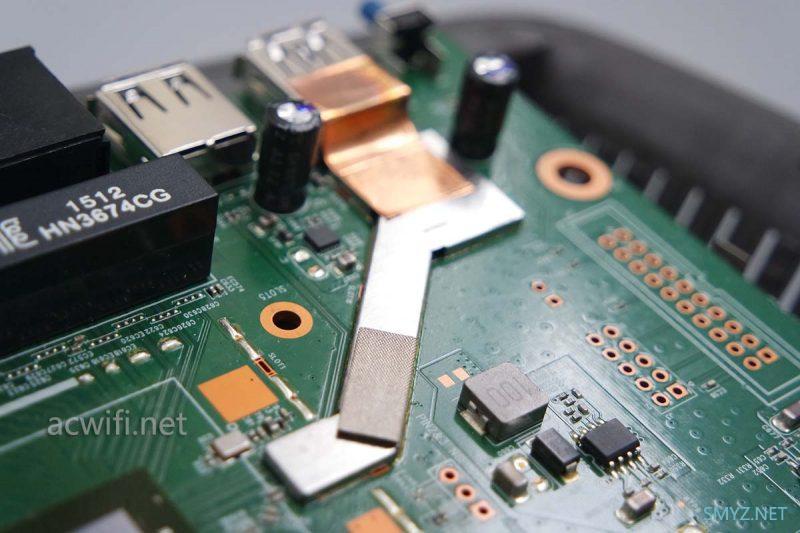

CPU的右边有一排走线用金属屏蔽罩盖住了,一直通往USB3.0接口。第一次见:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

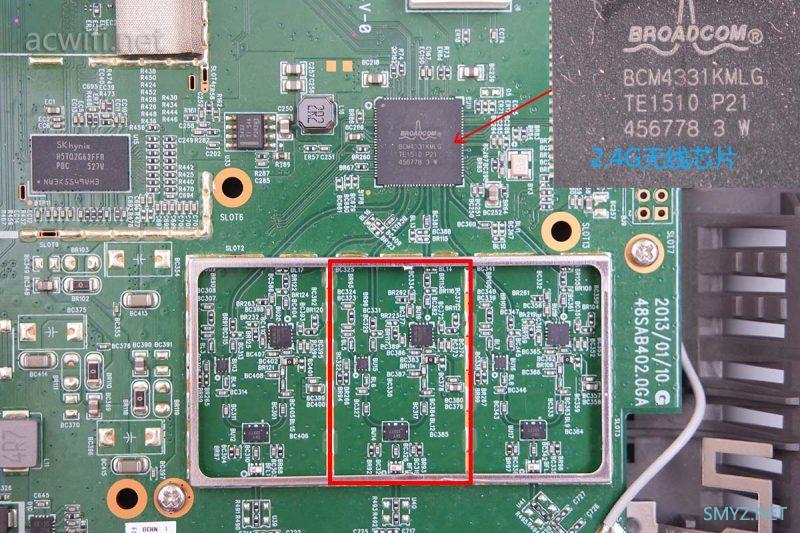

看完CPU就看CPU左边的2.4G无线电路,无线芯片型号是BCM4331,网件R6300V2、R6400也是用它。BCM4331与BCM4360一样支持3x3mimo,但BCM4331只支持64-QAM,所以速率最高450Mbps,BCM4360支持256-QAM,速率最高600Mbps。

无线芯片下方有功放芯片,下图的红框里只是三路中的一路。我把这一路放大来看。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

2.4G功放芯片如下图:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

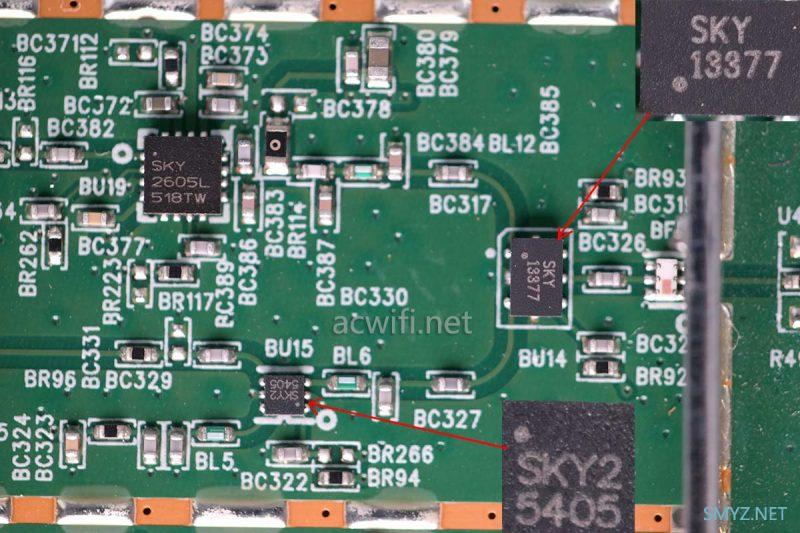

丝印着“SKY 2605L“,型号是SE2605L,是一颗2.4G PA(功率放大器),

SE2605L参数:

Linear output power for IEEE 802.11n,64-QAM,EVM ≤ 3% = +26 dBm @ 5.0 V


High gain: 32 dB


Power shutdown mode


Superior gain flatness


Fully matched at RF input/output ports


Load insensitive power detector


Small footprint QFN (16-pin,3 x 3 mm) SMT package (MSL3,260 C per JEDEC J-STD-020)

64-QAM,没说是20MHz还是40MHz频宽,放大功率+26dBm=400mW,属于高功率。最小值是+24dBm=250mW,最小值可能就是40MHz频宽时了。

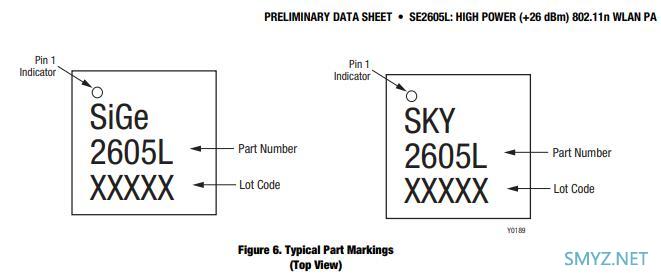

SE也就是SiGe,好几年前已经被SKYWORKS收购, 印有SKY字样的就是被收购后的SE2605L。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

在PA的下方有一小小的芯片,丝印着”SKY25405“,型号是SKY65405-21,是一颗2.4G LNA(低噪声放大器)。

在天线的前端,也就是PA和LNA的汇聚点上有一颗小方形芯片,丝印着SKY13377,型号是SKY13377,是一颗T/R Switch,也就是收、发转换开机。

现在的功放芯片多数集成了以上三种类型,包括PA、LNA、T/R Switch。

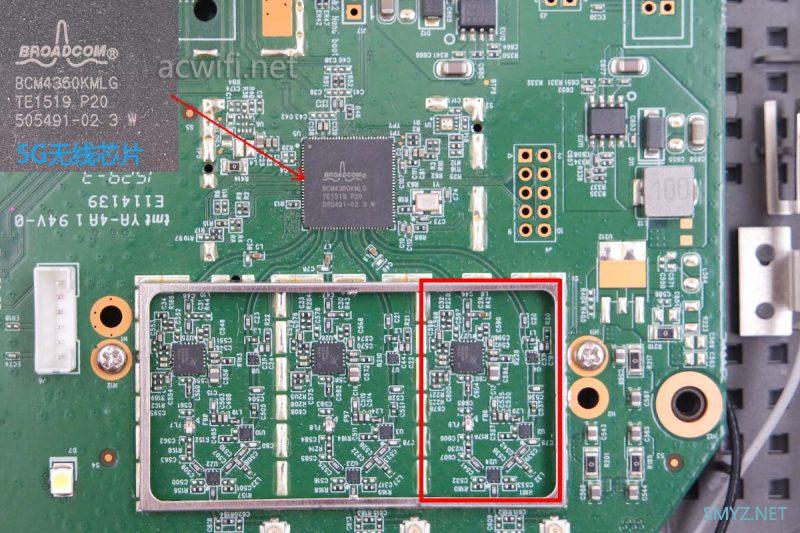

看另一边的5G无线电路,型号是BCM4360,3x3mimo,支持256-QAM,在80MHz频宽下最高速率1.3Gbps。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

外置3路功放,把红框中一路放大看看:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

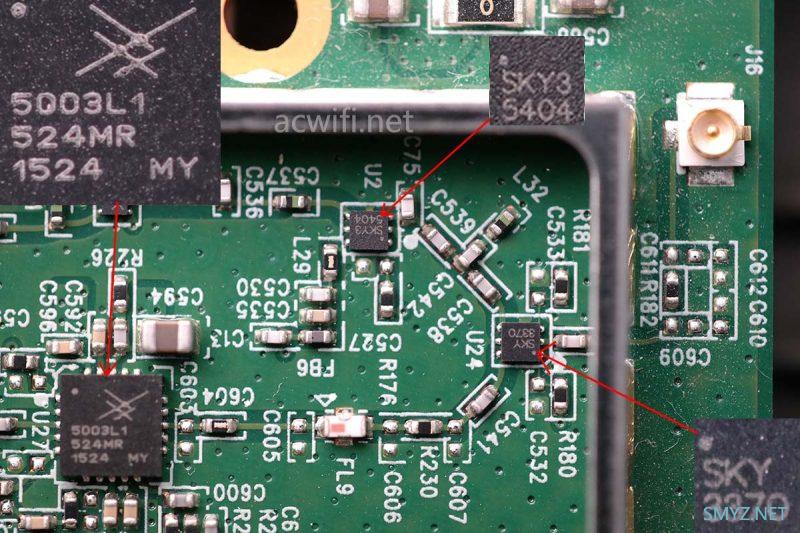

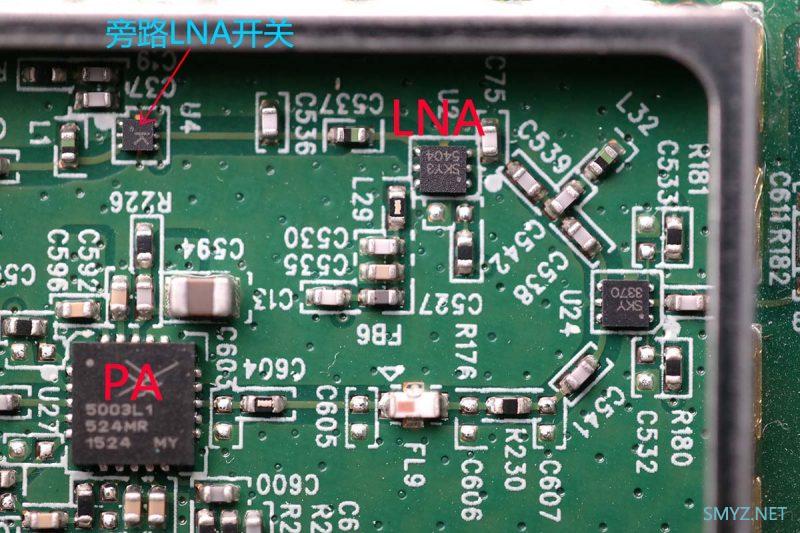

最大面积的一颗丝印着”5003L1“,型号是SE5003L,是一颗5G PA,它的参数如下:

 High output power amplifier 23dBm at 5V


External Analog Reference Voltage (VREF) for maximum flexibility


Buffered,temperature compensated power detector


3% EVM,@23dBm,64 QAM,54 Mbps


32 dB Gain


Lead Free,RoHS compliant and halogen freepackage,MSL3


20 pin 4 mm x 4 mm x 0.9 mm QFN

放大功率+23dBm=200mW,中等功率。

丝印着”SKY3504“的芯片,型号是SKY65404-31,是一颗5G LNA;

还有一颗SKY3370也就是SKY13370,前面, 2.4G也用了,SKY13370适用于:0.5 to 6.0 GHz,是无线收发切换开关。

还有一颗”K“开关芯片,上图挡住了,如下图左上角的小方块芯片,是一颗旁路LNA开关,当接收到很强的信号时,会跳过LNA,不放大接收信号,反而去衰减它,减少对主芯片的压力,否则接收信号太大,会让主芯片接收机饱和,无法解调信号。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

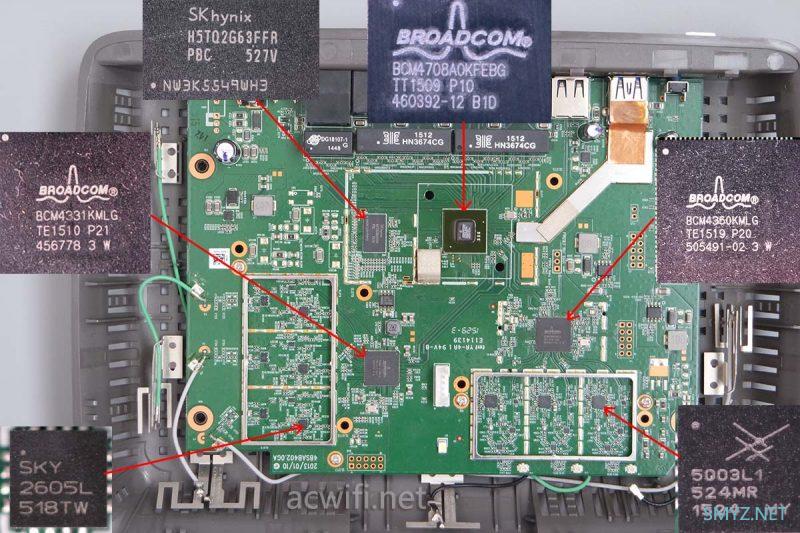

至此,领势EA6700拆机完成,主要芯片汇总如下:

领势EA6700拆机与刷梅林固件教程,可组AiMesh

BCM4708A0+BCM4331(2.4G)+BCM4360(5G)+256MB内存+128MB闪存。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

EA6700刷梅林固件的教程大概是这样:

准备工作:

1、电脑固定ip地址

2、准备好过渡固件-EA6700_R5.0.9-linksys2asus.trx

3、准备好梅林固件-EA6700_R5.1.0-g8fef67e.trx

操作步骤:

1、登录路由器界面

2、界面上传过渡固件

3、等ping通192.168.1.1后,按wps开机,保持10秒后切换按复位键,看到ping = 100后松手

3、打开浏览器输入192.168.1.1进到miniWeb界面上传梅林固件

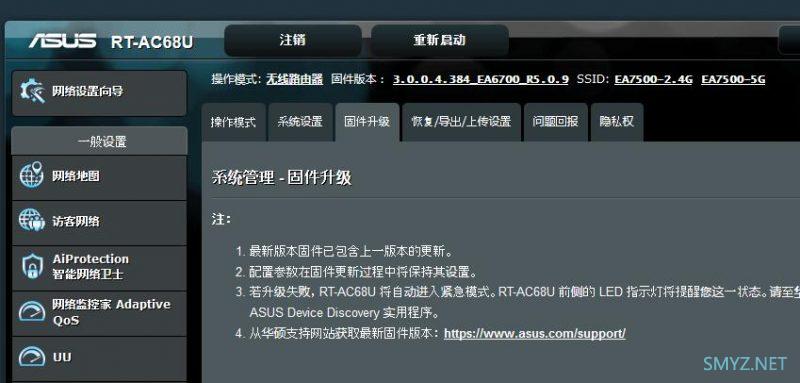

4、进界面确认是刷成RT-AC68U,并且LAN1可以ping通

4、复位路由器

详细图文教程和所用到的2个固件已经放在下方。

链接: https://pan.baidu.com/s/1rVHUJUxh91ws_kbDiQX82A 提取码: m7rp

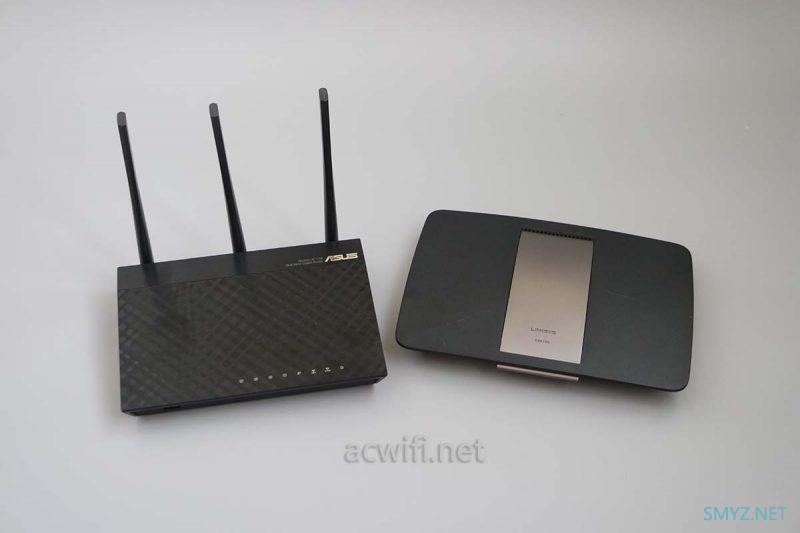

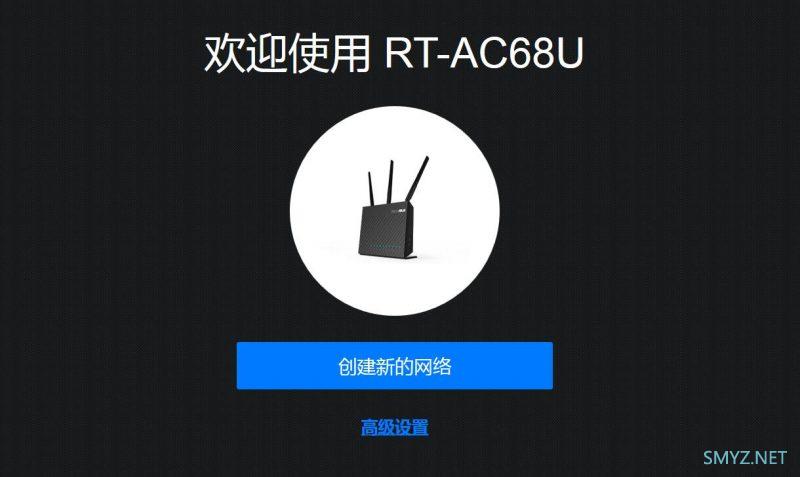

过程不难。刷成功后,EA6700就变成了华硕AC68U,我用华硕AC66U B1和领势EA6700组Aimesh成功了。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

领势EA6700拆机与刷梅林固件教程,可组AiMesh

EA6700刷的梅林固件是3.0.0.4.384

领势EA6700拆机与刷梅林固件教程,可组AiMesh

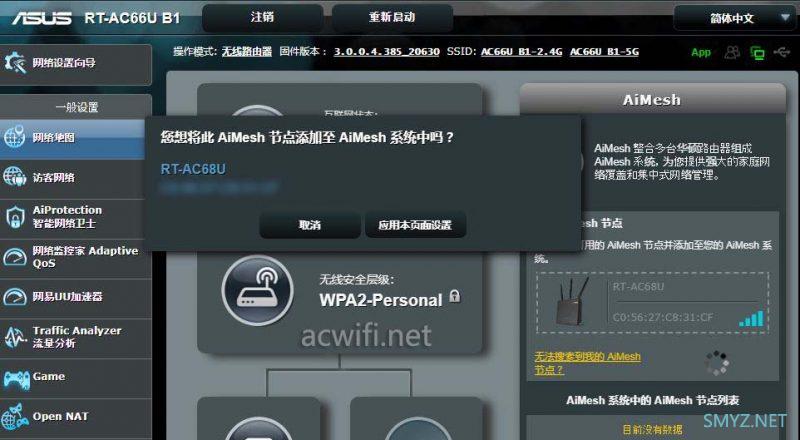

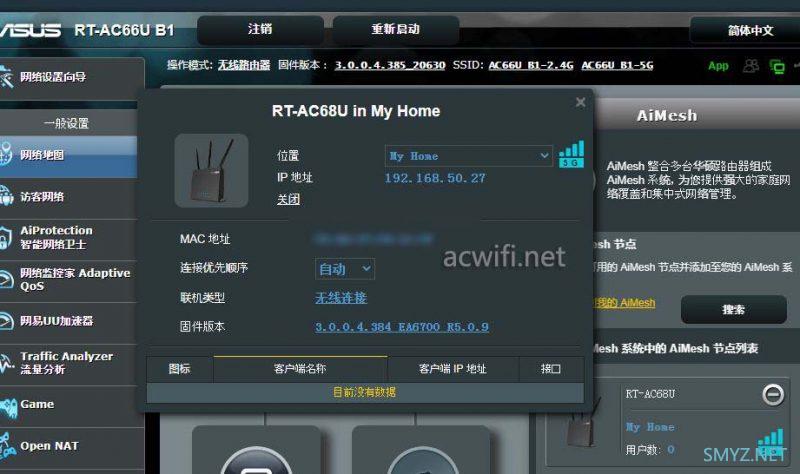

组Aimesh过程:

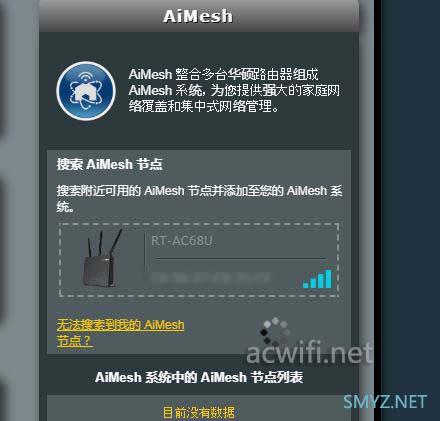

华硕AC66U B1做主路由,EA6700我恢复出厂设置一次,开机后,登录AC66U B1设置AIMESH,搜索设备,发现设备后添加就行了。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

领势EA6700拆机与刷梅林固件教程,可组AiMesh

组网完成。

领势EA6700拆机与刷梅林固件教程,可组AiMesh

2台EA6700也可以组AIMESH,对于已经有了华硕路由器,又不想多花钱再买一个华硕,这个EA6700可以考虑,或想体验梅林固件的(有软件中心),也可以考虑这款。

AIMESH的组网效果我就不测了,对于我来说,华硕的AiMesh漫游效果也就那样。

EA6700在闲鱼200元就能随便收到,不想自己刷机的可以在淘宝买,叫卖家帮刷,贵几十块钱。EA6700淘宝链接

不是冲着梅林固件去的用它的软件中心和aimesh的,可以不用考虑。
