360V5X拆机，看看有没有功放

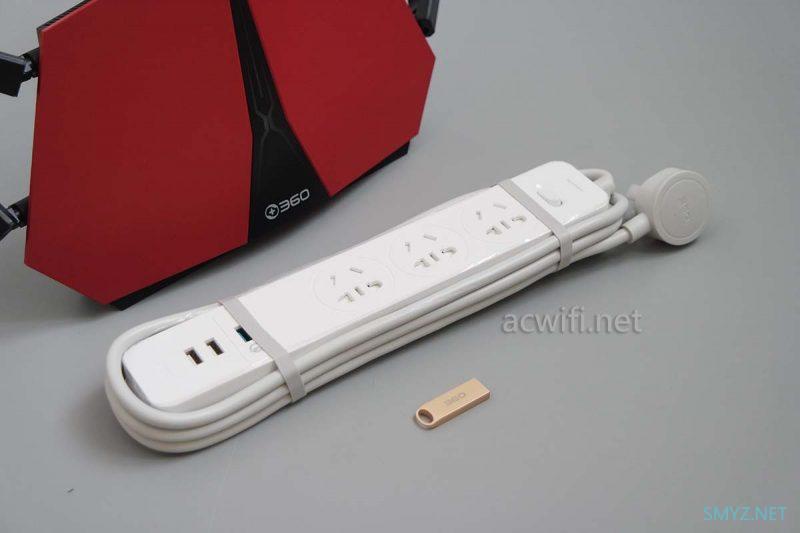

看见赠送插排且集成QC3.0快充，还送32G U盘，再看看京东帐户里的140元京豆，其中有100元京豆是华硕AX86U保价赔付的，怎么也不会亏吧！！于是买了这款360V5X回来了。路由器跟插排包装在一起，插排占了一半的重量去了，不知这个插排值多少钱。路由器也插线排合照：

360V5X红红火火的包装：

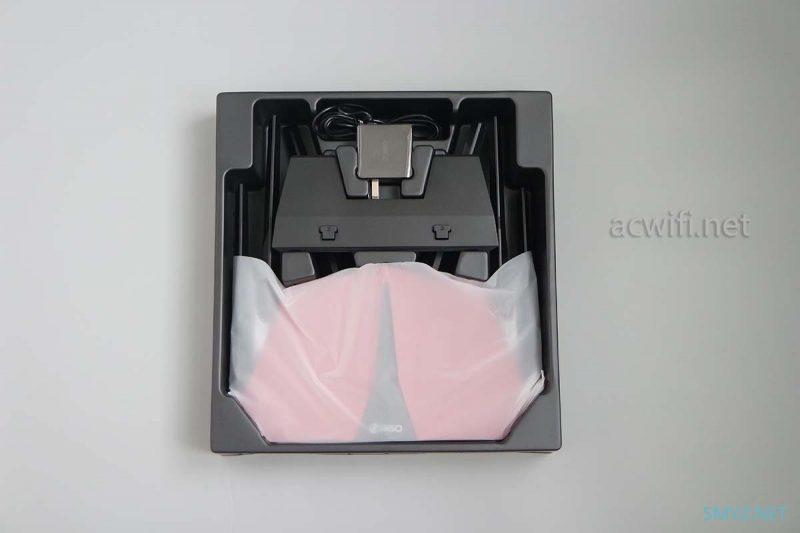

打开包装盒：

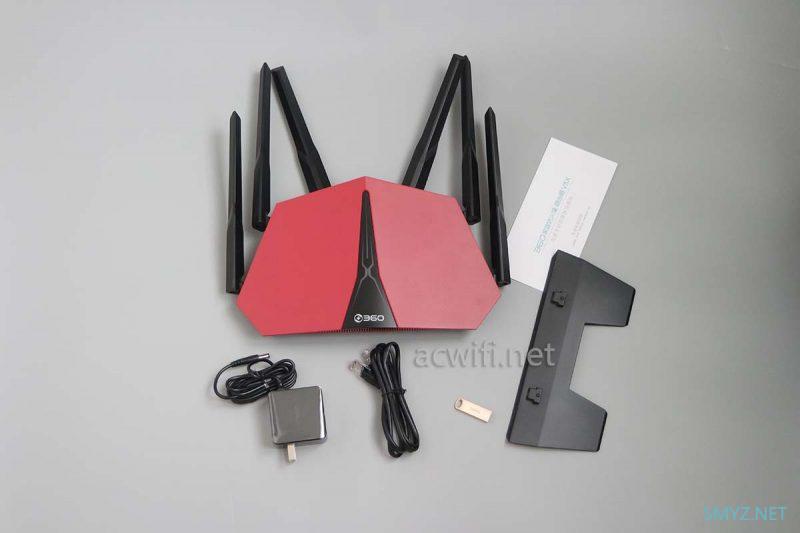

拿出所有配件：

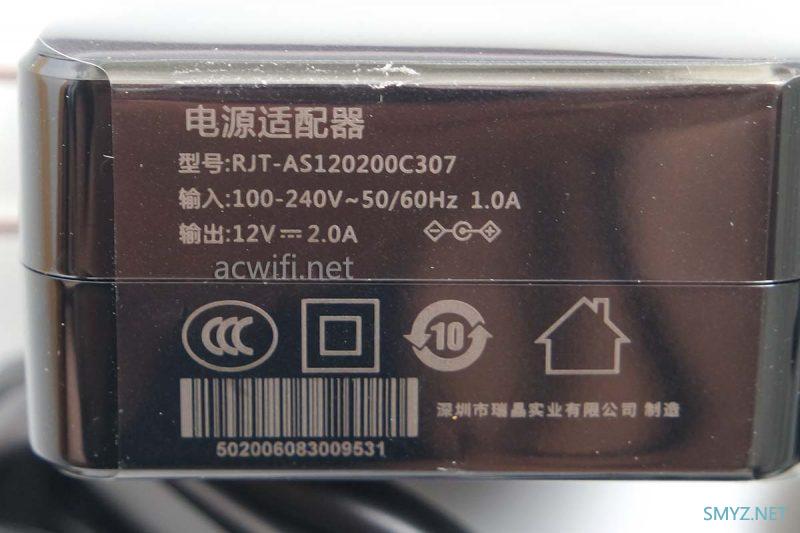

32G U盘是在路由器包装盒里面，看黑色的USB接口很可能是USB2.0，没事，做个PE启动盘装几个软路由固件，当刷机盘来用，也不错。有配送一根超五类网线。看电源的外观有点像华硕的样子。电源功率12V/2A，好评。

插排：

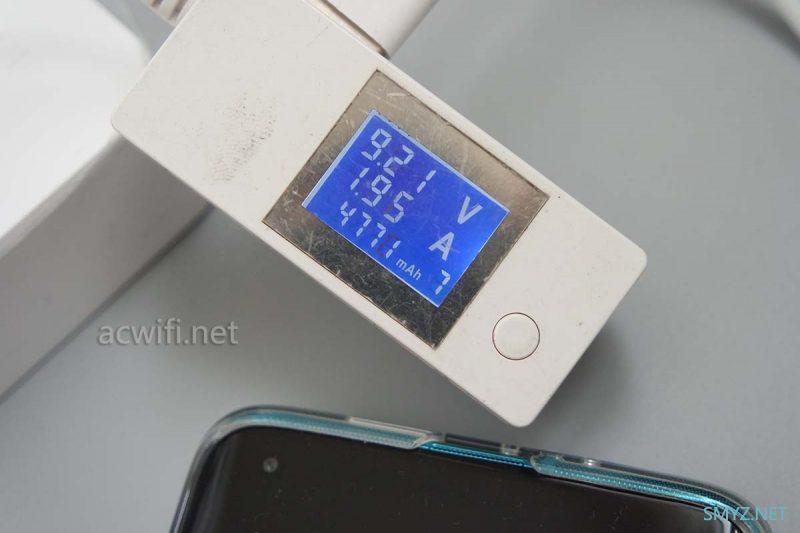

接上小米10手机，可以有9V 2A充电：

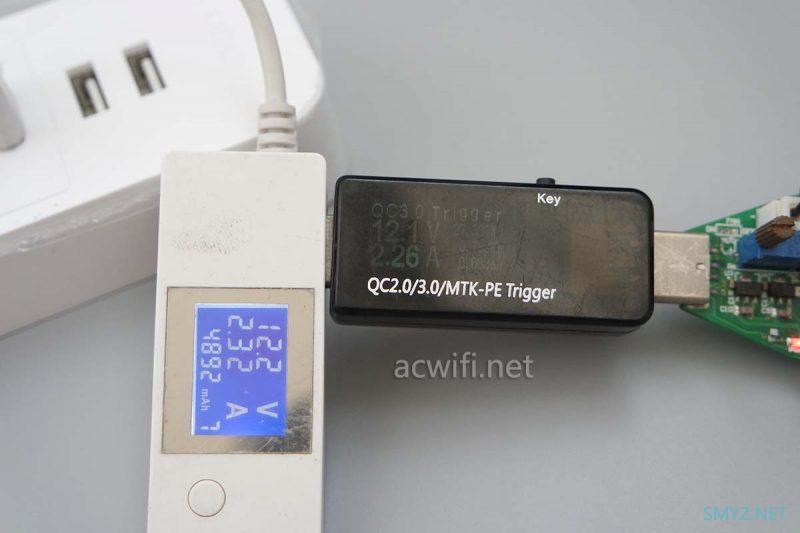

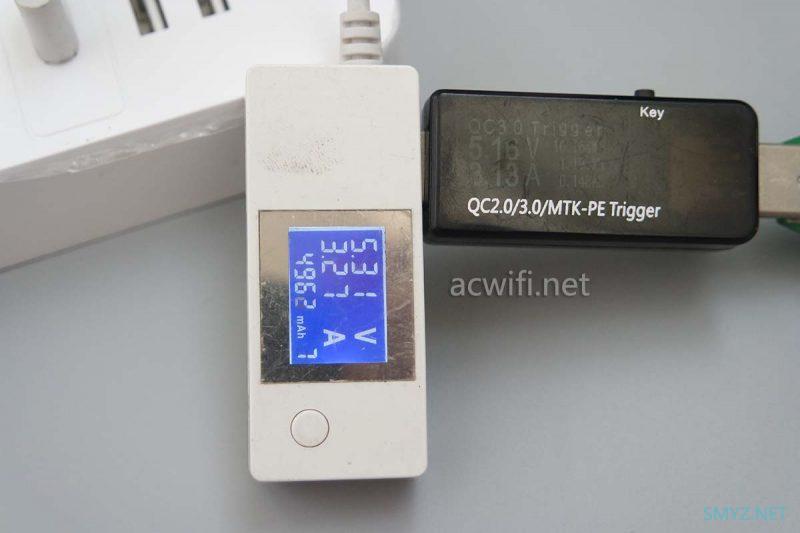

测一下QC3.0快充口的最高输出功率是多少，看能不能达到最高的12V/2A规格，这时要拿出许久年没用过的小工具来测试了。接一个诈骗器，因为黑色的表显示不清楚，前面再接一个“白尾巴”。诈骗出QC3.0协议，最后接个可调电阻，把电流往上调，在12V电压下，电流调到2.3A也能稳定输出，当电流达到2.4A以上触发了断电保护。功率非常充足了。

5V/3A没问题，但不代表插华为mate20能有超级快充。

360插排满意。

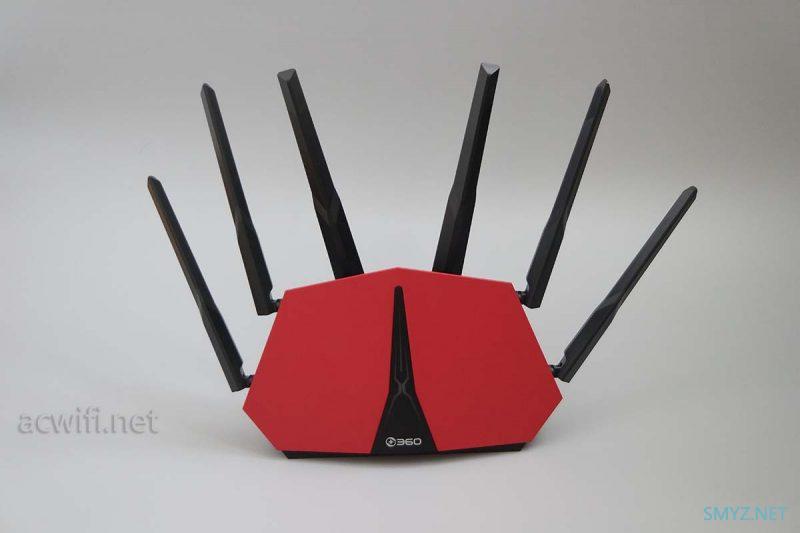

转回正题。360V5X外观：

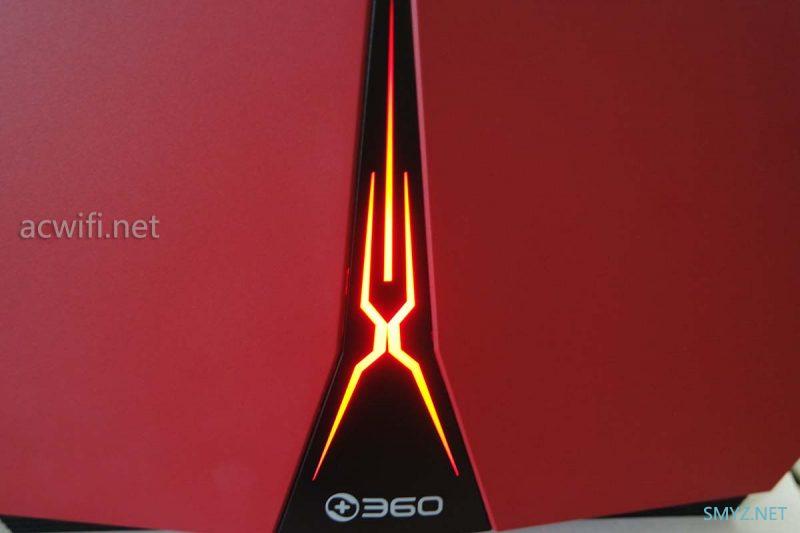

灯光效果：

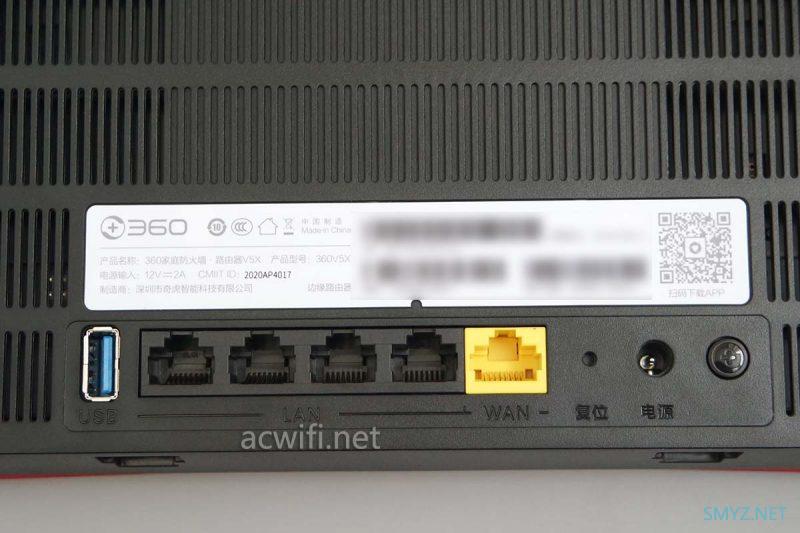

后面有完整的5个全千兆网口，少见了，现在多数4个网口。WAN口用了不同的颜色标识，带有一个USB3.0接口。

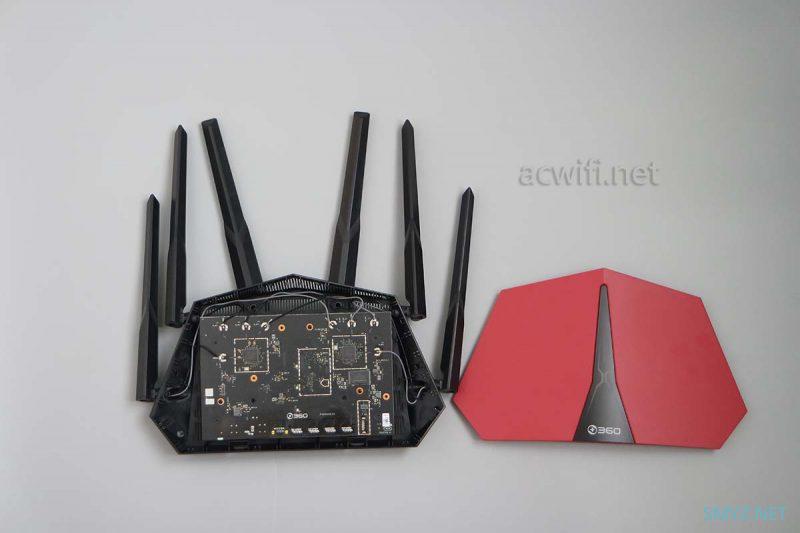

不看那么多了，直接拆开：

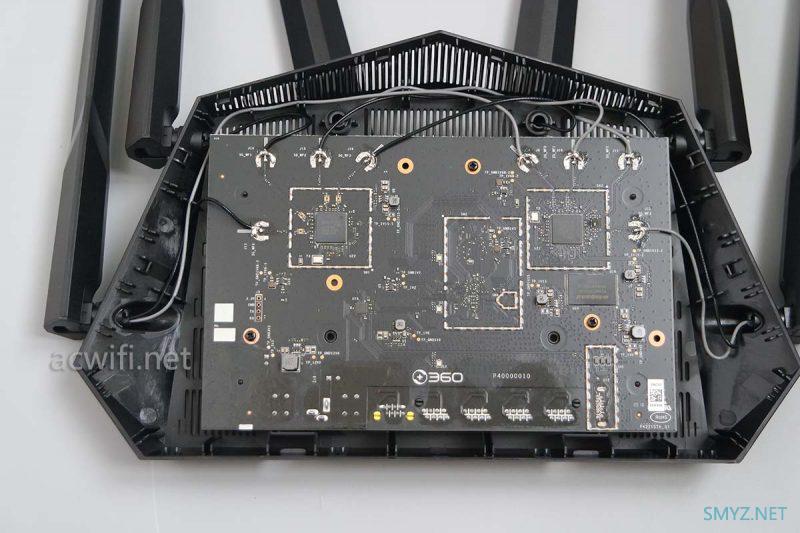

天线全焊接在主板上，芯片上没有散热，没有屏蔽罩，没有独立功放。

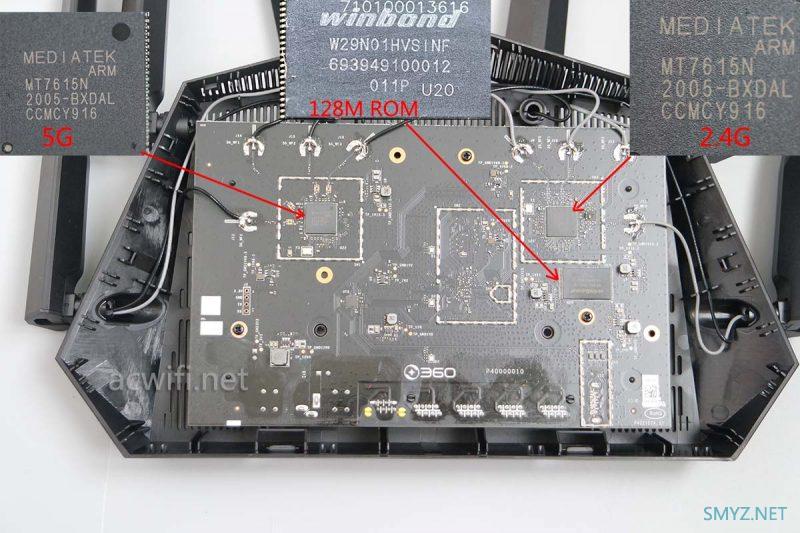

主板正面上的各芯片型号都很清晰可见了。

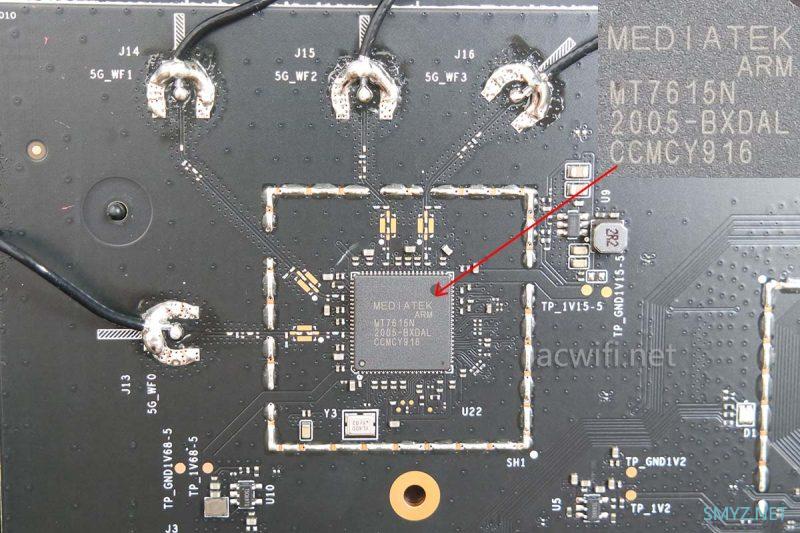

5G芯片型号是MT7615N，4x4mimo，256-QAM，在80MHz频宽下最高速率1733Mbps，支持MU-MIMO。

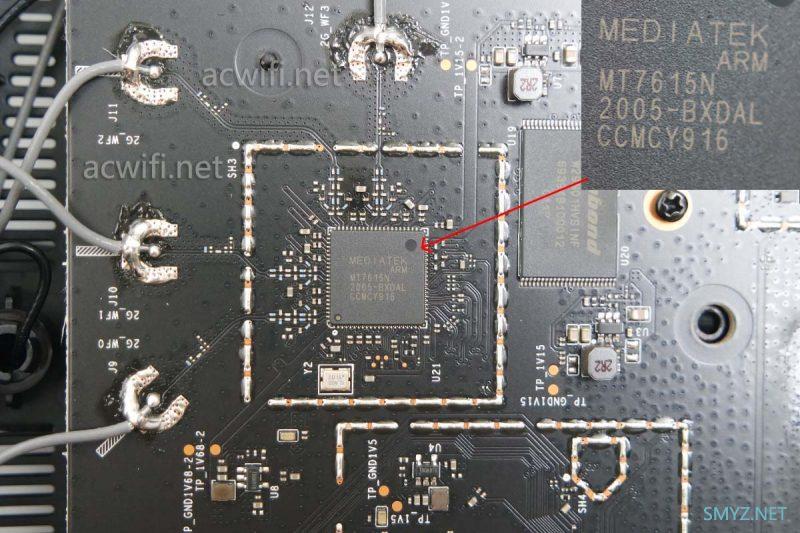

另一边2.4G无线芯片，型号也是MT7615N，4x4mimo，256-QAM，在40Mhz频宽最高速率800Mbps。

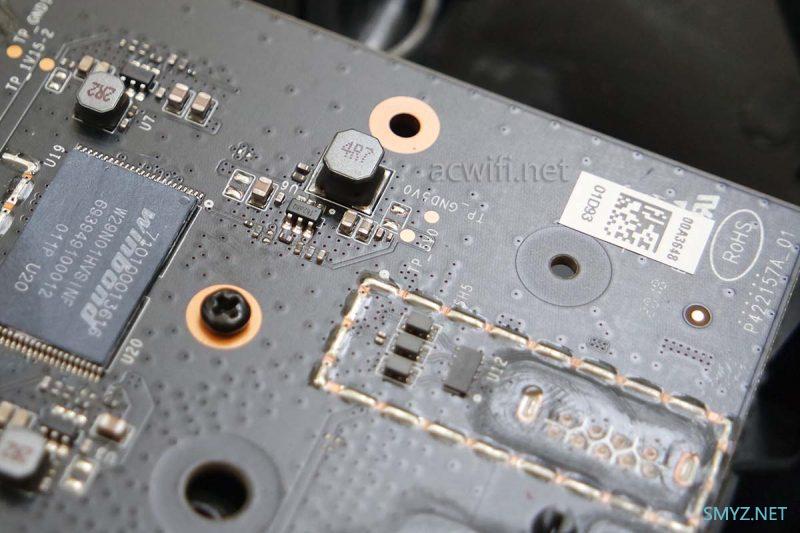

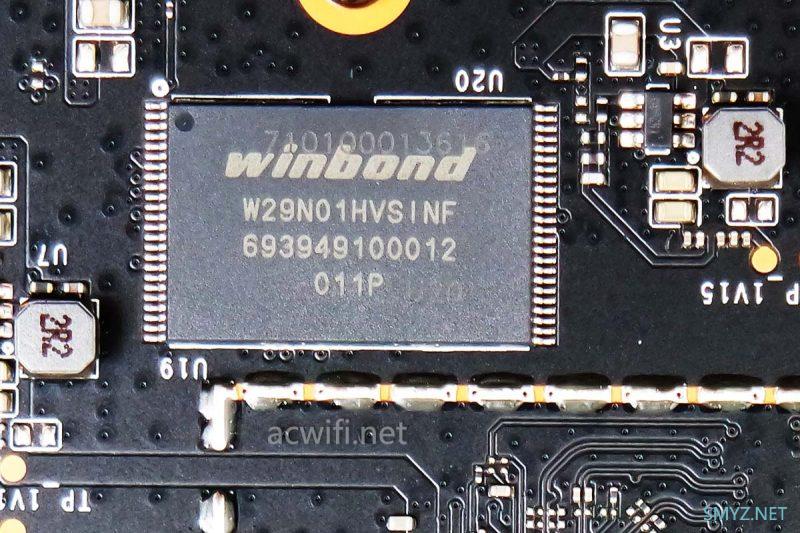

2.4G无线芯片旁边有一颗闪存芯片，型号是W29N01HVSINF，容量128MB。

主板正面就是这样的大概了：

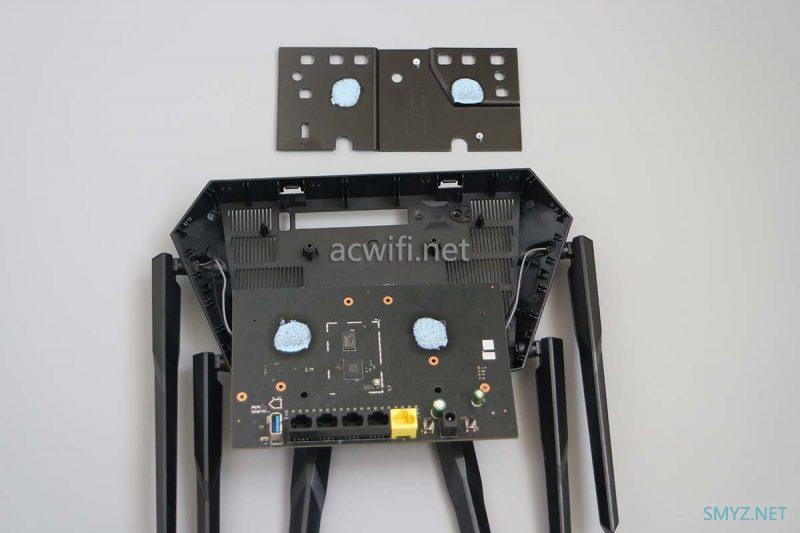

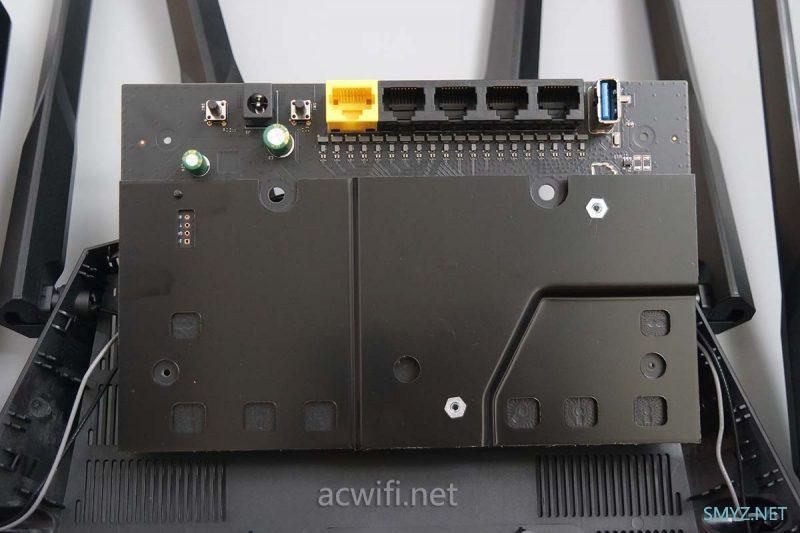

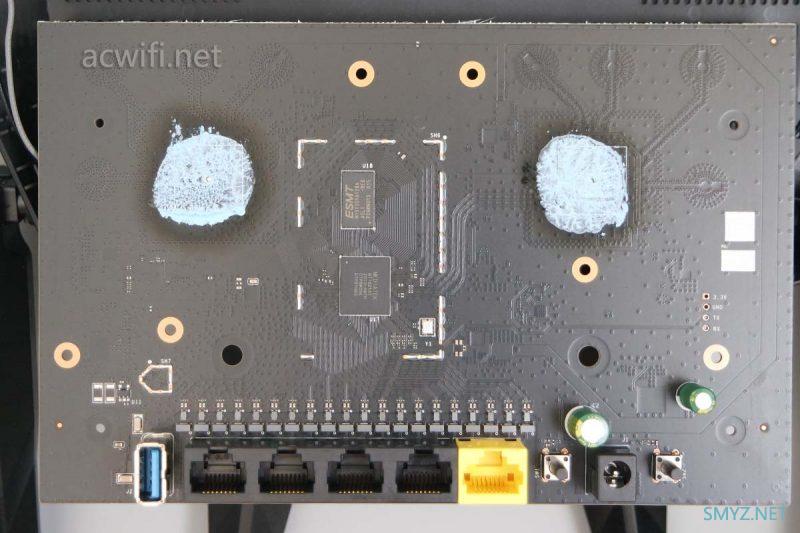

小心轻轻地翻过来看主板背面，有一片占主板面板三分之二的散热铝板。

拆开散热铝板：

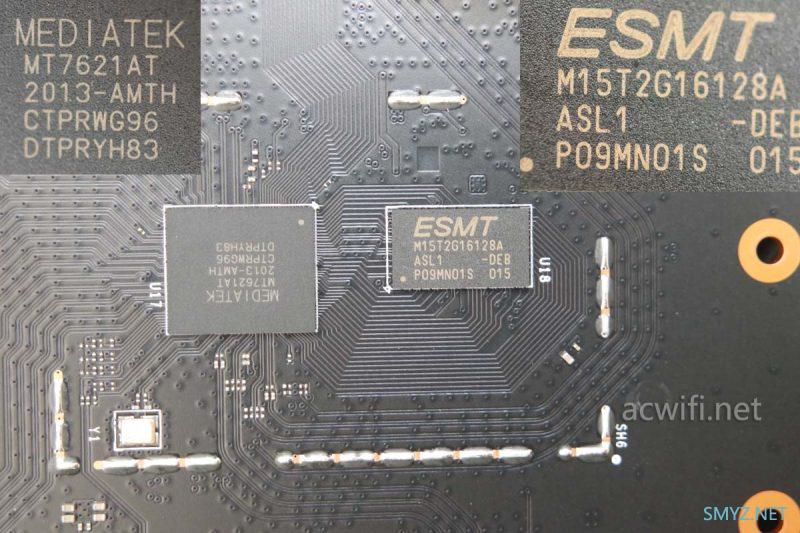

可以看见CPU和内存芯片了，CPU型号是MT7621AT，大家都熟悉了，双核880MHz，WIFI5有它，WIFI6产品里也用到它，MTK的中坚力量。内存芯片型号是M15T2G16128A，DDR3内存容量256MB。

12V电源供电电路：

USB3.0接口电路：

拆机完。

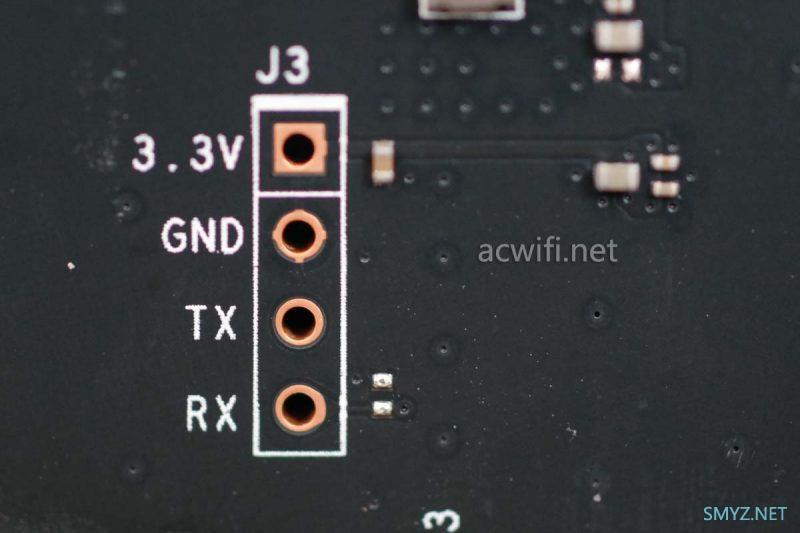

TTL自有丝印针脚定义：

接上TTL线，码率57600，截取一部份启动信息：

===================================================================

MT7621 stage1 code done

CPU=50000000 HZ BUS=16666666 HZ

===================================================================

U-Boot 1.1.3 (Apr 16 2020 – 18:34:54)

Board: Ralink APSoC DRAM: 256 MB

relocate_code Pointer at: 8ff94000

Config XHCI 40M PLL

Allocate 16 byte aligned buffer: 8ffc9050

Enable NFI Clock

# MTK NAND # : Use HW ECC

NAND ID [EF F1 00 95 00]

Device found in MTK table,ID: eff1,EXT_ID: 9500

Support this Device in MTK table! eff1

select_chip

[NAND]select ecc bit:4,sparesize :64 spare_per_sector=16

Signature matched and data read!

load_fact_bbt success 1023

load fact bbt success

[mtk_nand] probe successfully!

mtd->writesize=2048 mtd->oobsize=64,mtd->erasesize=131072 devinfo.iowidth=8

..============================================

Ralink UBoot Version: 5.0.0.0

——————————————–

ASIC MT7621A DualCore (MAC to MT7530 Mode)

DRAM_CONF_FROM: Auto-Detection

DRAM_TYPE: DDR3

DRAM bus: 16 bit

Xtal Mode=3 OCP Ratio=1/3

Flash component: 128 MBytes NAND Flash

Date:Apr 16 2020 Time:18:34:54

============================================

icache: sets:256,ways:4,linesz:32,total:32768

dcache: sets:256,total:32768

##### The CPU freq = 880 MHZ ####

estimate memory size =256 Mbytes

#Reset_MT7530

set LAN/WAN LLLLW

=================================================

Check image validation:

Image1 Header Magic Number –> OK

Image2 Header Magic Number –> OK

Image1 Header Checksum –> OK

Image2 Header Checksum –> OK

Image1 Data Checksum –> …………………………………………..OK

Image2 Data Checksum –> …………………………………………..OK

Image1: OK Image2: OK

Image1 model:360V5X soft_version:4.1.6.2171

Image2 model:360V5X soft_version:4.1.6.2171

=================================================

Please choose the operation:

1: Load system code to SDRAM via TFTP.

2: Load system code then write to Flash via TFTP.

3: Boot system code via Flash (default).

4: Entr boot command line interface.

7: Load Boot Loader code then write to Flash via Serial.

9: Load Boot Loader code then write to Flash via TFTP.

default: 3 0

3: System Boot system code via Flash.

## Booting image at bea00000 …

Image Name: 360V5X

Image Type: MIPS Linux Kernel Image (lzma compressed)

Data Size: 3216601 Bytes = 3.1 MB

Load Address: 81001000

Entry Point: 81001000

………………………………………….. Verifying Checksum … OK

Uncompressing Kernel Image … OK

No initrd

## Transferring control to Linux (at address 81001000) …

## Giving linux memsize in MB,256

Starting kernel …

有128MB闪存，是不是比较容易可以刷第三方固件呢？？

后来想想，京豆也是钱呀。
