水星X18G拆机，不用看了跟XDR1860一样

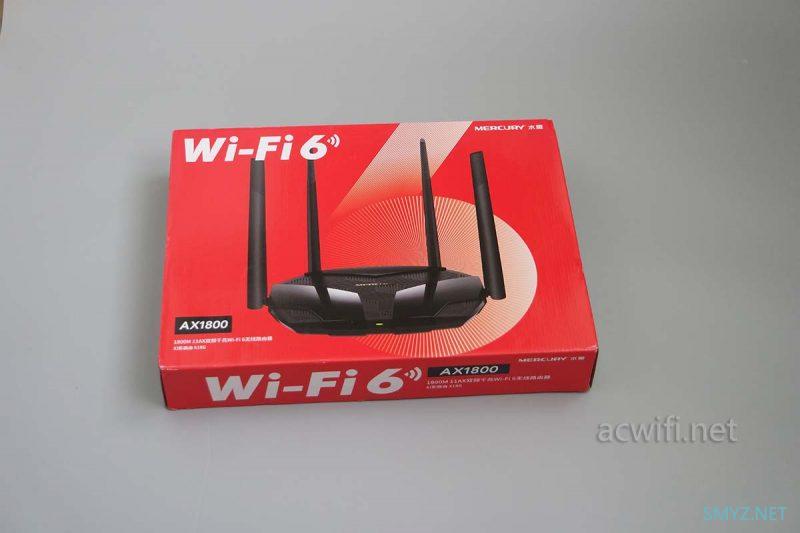

水星的第一款WIFI6无线路由器，型号是X18G，AX1800无线规格，比同配置的TPLINK XDR1860便宜至少50块钱。硬件配置心里有数，也没有什么惊喜。外包装显现出中国红：

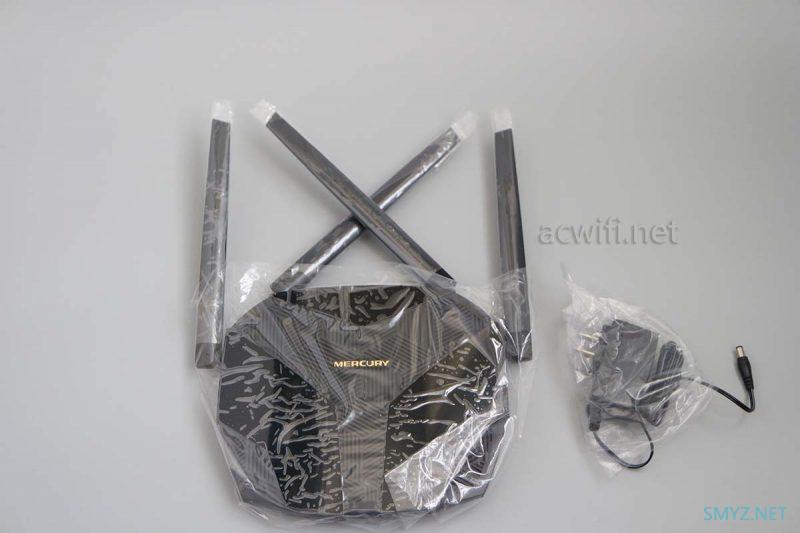

配件里没有网线：

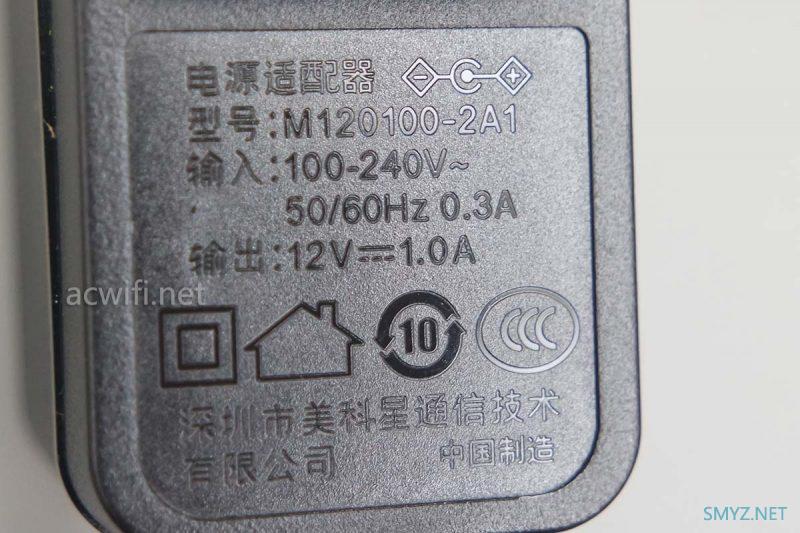

电源额定输出规格：12V/1A

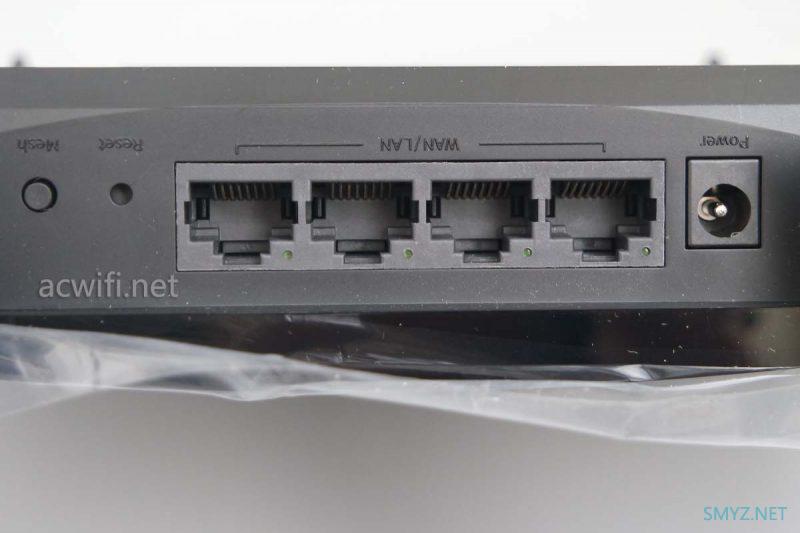

背面4个全千兆网口，支持盲插。

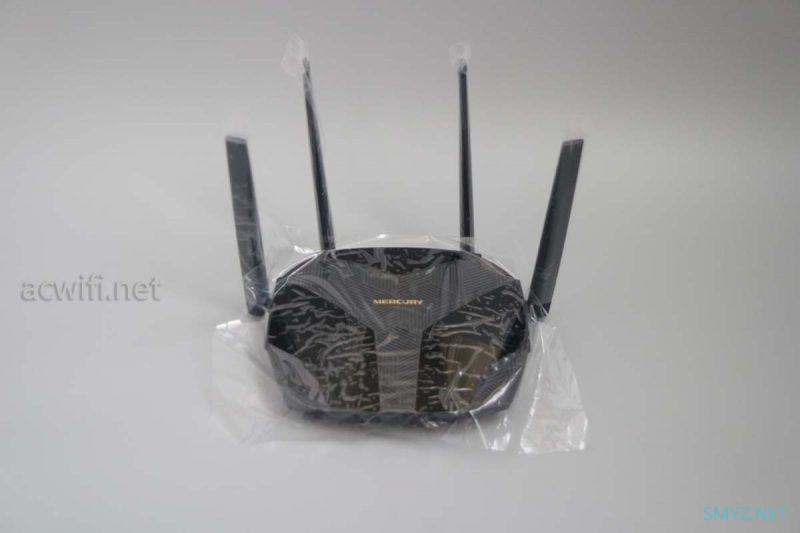

机身正面，四根外置天线：

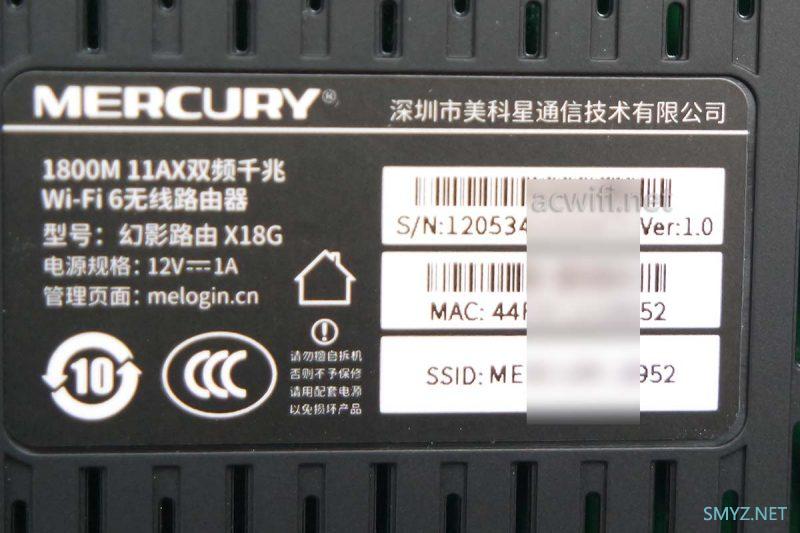

底部标签：

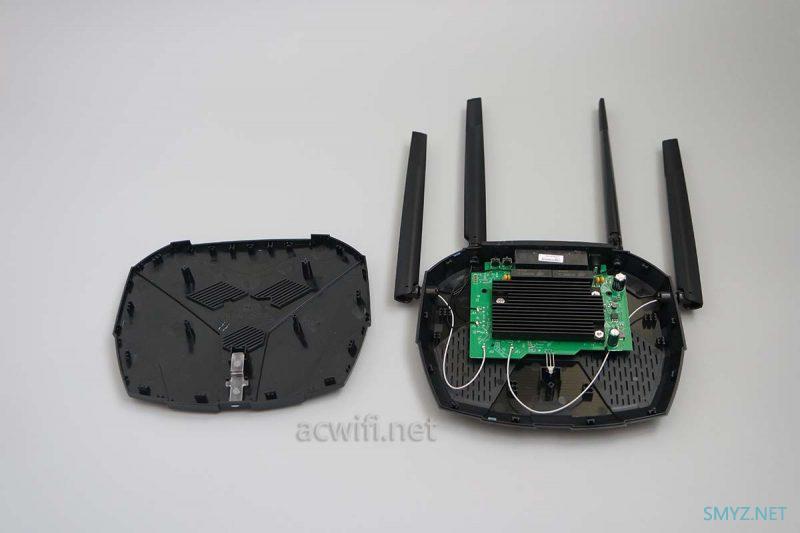

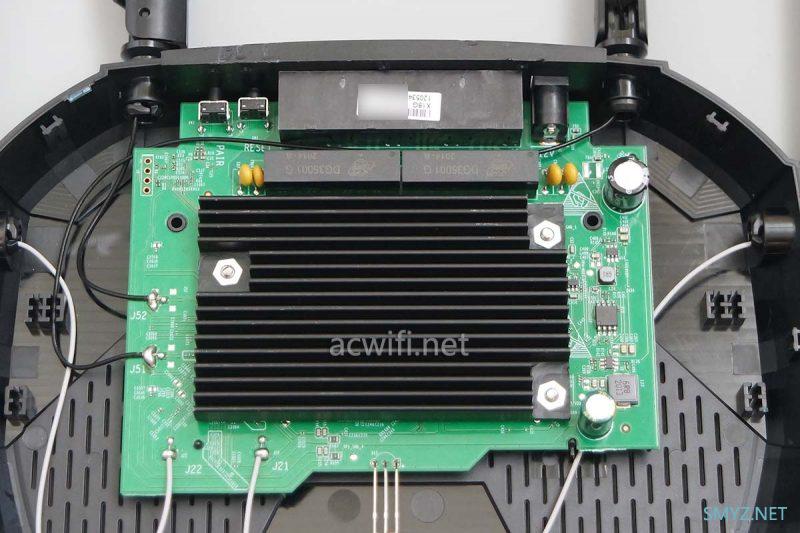

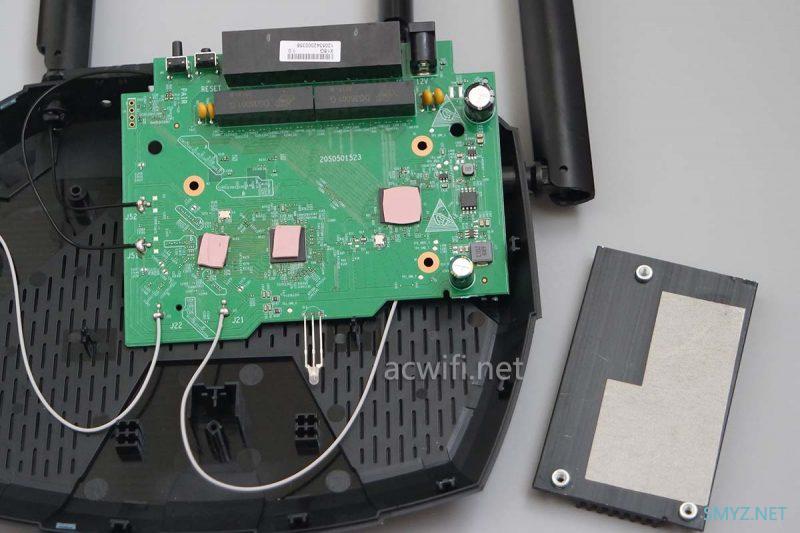

拆开外壳，居然看见有一大片散热器，百多元的水星路由器，配上大的散热片，实属稀有。看着主板的样子，就想起了TPLINk XDR1860。

放大些看主板正面：

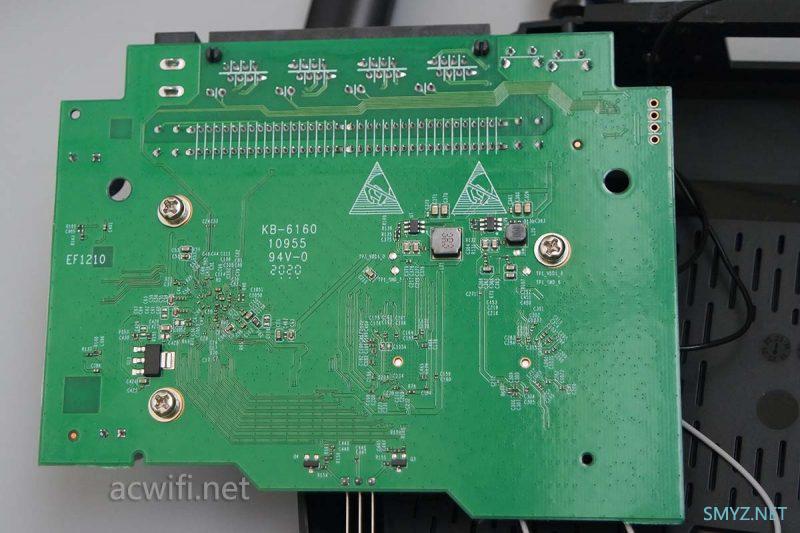

主板底部，有负责给无线芯片供电的电路。

16V 1000微发电容：

拆开主板正面的黑色散热器，三颗芯片与散热器之间有导热硅胶垫。

把芯片上的字迹显得清晰一点：全MTK芯片方案。

领取京东红包链接，最高618元，每天可领3次

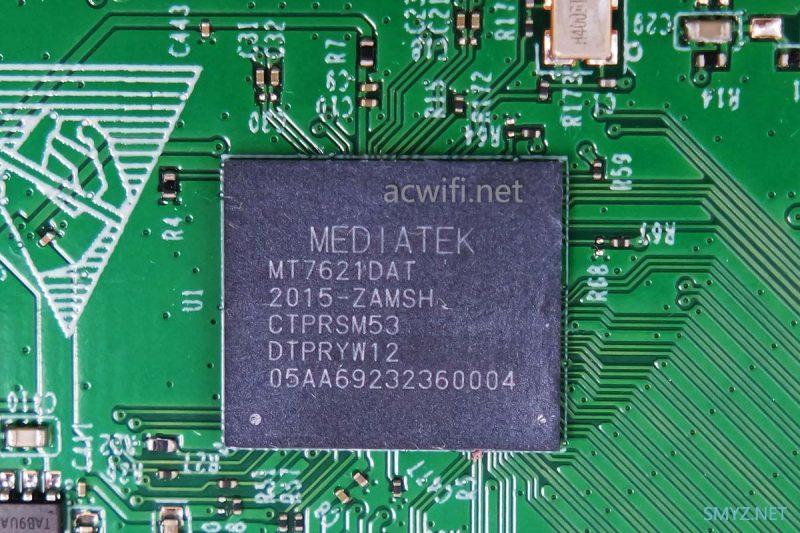

CPU型号是MT7621DAT，跟MT7621AT的区别是“D”，D是集成了DDR3内存的意思，内存容量128MB，内存信息可以从TTL信息中查看，文章后面发出TTL信息。CPU频率依然是双核880MHz，CPU集成了五口千兆交换机模块，型号是MT7530。如果HNAT没关闭，线速跑千兆没问题的。

在WIFI6的产品上，这颗MT7621系列的CPU还继续用上，MTK可能还在研发比这颗强大好几倍的CPU，好让新的CPU能够战斗五六年时间，一步到位呀。

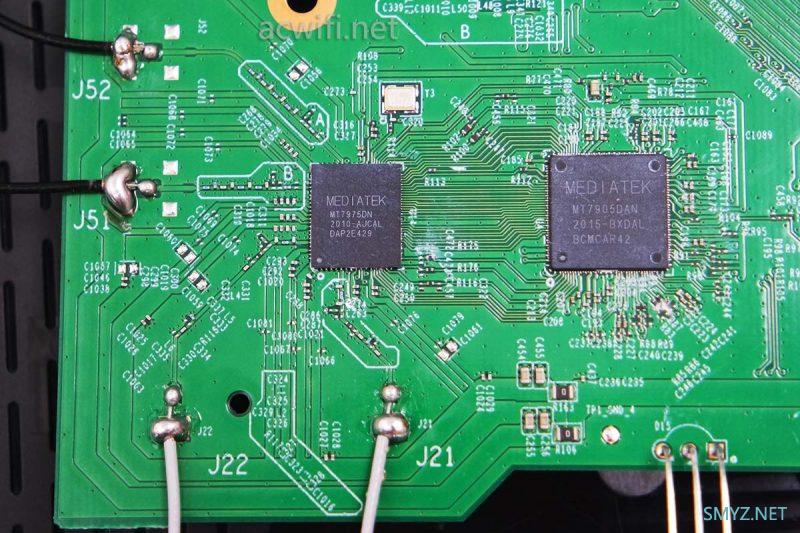

下面是射频电路，可见有两颗芯片，且两颗芯片之间有密集的连接线，可以解读为，原本是一颗无线芯片，现在把它拆分成两部分来封装，好处是增加了散热面积，有利于散热。我猜的。

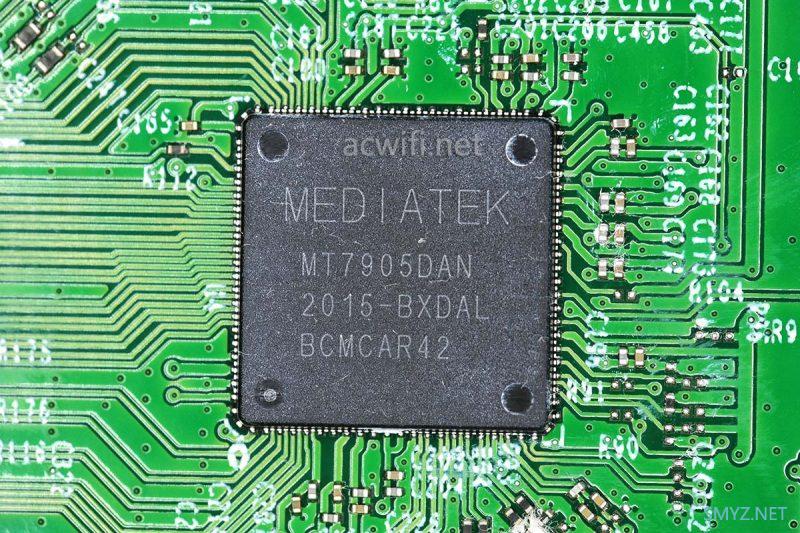

上图右边正方型的芯片型号是MT7905DAN，充当“基站”的角色，是一颗无线控制器芯片，我记得在TPLINK XDR1860上使用的型号是MT7915DAN，水星这颗比TP低了一个档次吗？从数字上来看是这样的感觉，但从TTL信息里面只找到7915而没有找到7905，可以断定它就是MT7915DAN。

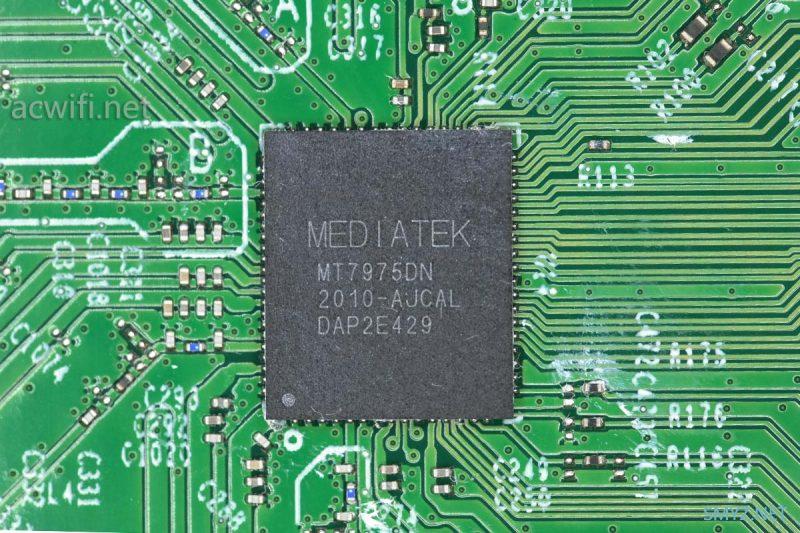

长方形的芯片型号是MT7975DN，跟XDR1860上用的一样。从它身上引出了两路2.4G形成2x2mimo 573Mbps，引出两路5G形成2x2mimo 1201Mbps。MT7975DN充当射频前端的角色，功率放大器和低噪声放大器集成在芯片里面。以后可能有外置功放芯片的加强版本。从在楼下D点位置的5G测速来看，跟XDR1860一样一般般。

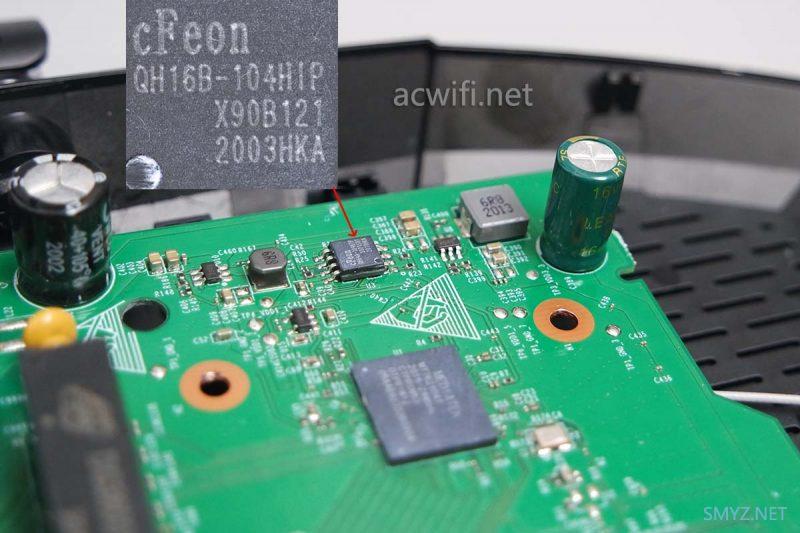

还有一颗闪存芯片，型号是QH16B-104HIP，容量大得惊人，居然有2MB大，但是装个VxWorks系统完全足够了，简单高效故障率低。百度说的！

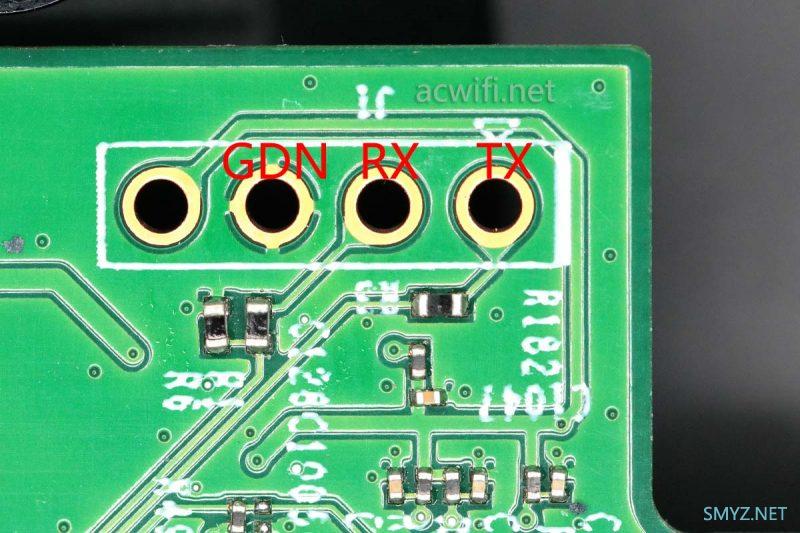

附上TTL针脚定义:

下图中打错了GND。波特率是57600。

TTL信息某一段内容：

===================================================================

MT7621 stage1 code done

CPU=500000000 HZ BUS=166666666 HZ

===================================================================

U-Boot 1.1.3 (May 13 2020 – 22:10:08)

Board: Ralink APSoC DRAM: 128 MB

relocate_code Pointer at: 87fa0000

set ALL LAN Partition

Config XHCI 40M PLL

flash manufacture id: 1c,device id 70 17

Warning: un-recognized chip ID,please update bootloader!

*** Warning – bad CRC,using default environment

Press reset button to enter recovery mode.

Autobooting in 300 ms

#Reset_MT7530

verifying uboot partition…

ok

verifying kernel and romfs partition…

copy the last 0x300000 bytes of the partition to ram …

ok

To boot,bootcmd = go 0xbfc30000.

## jump to 0xBFC30000,PHYS_FLASH_1 0xBFC00000

U-Boot 1.1.3 (May 13 2020 – 22:24:13)

Board: Ralink APSoC DRAM: 128 MB

relocate_code Pointer at: 87fbc000

Config XHCI 40M PLL

flash manufacture id: 1c,using default environment

============================================

Ralink UBoot Version: 4.3.S.0

——————————————–

ASIC MT7621A DualCore (MAC to MT7530 Mode)

DRAM_CONF_FROM: Auto-Detection

DRAM_TYPE: DDR3

DRAM bus: 16 bit

Xtal Mode=3 OCP Ratio=1/3

Flash component: SPI Flash

Date:May 13 2020 Time:22:24:13

============================================

icache: sets:256,ways:4,linesz:32,total:32768

dcache: sets:256,total:32768

##### The CPU freq = 880 MHZ ####

estimate memory size =128 Mbytes

#Reset_MT7530

set ALL LAN Partition

To boot and runcmd bootm 0xBFC40000.

Autobooting in 0 ms

## Booting image at bfc40000 …

addr:0xbfc40000

—- tpHdr = bfc40000

—- text base = 81001000

—- entry point = 81001000

Uncompressing Kernel Image … OK

No initrd

## Transferring control to Linux (at address 81001000) …

## Giving linux memsize in MB,128

Starting kernel …

是不是觉得这篇拆机文章中的电路芯片拍得很清晰，哈哈，我收了个二手微距镜头，不到一千块。

水星X18G拆机完成，总结，跟TP XDR1860一样的硬件。买水星便行！便宜呀，我下单的时候是195，今天是185，我先去京东保价去。
