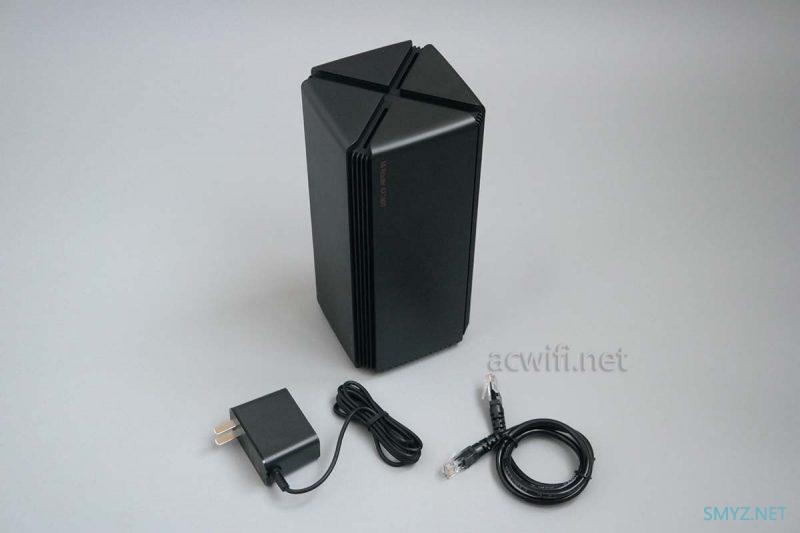

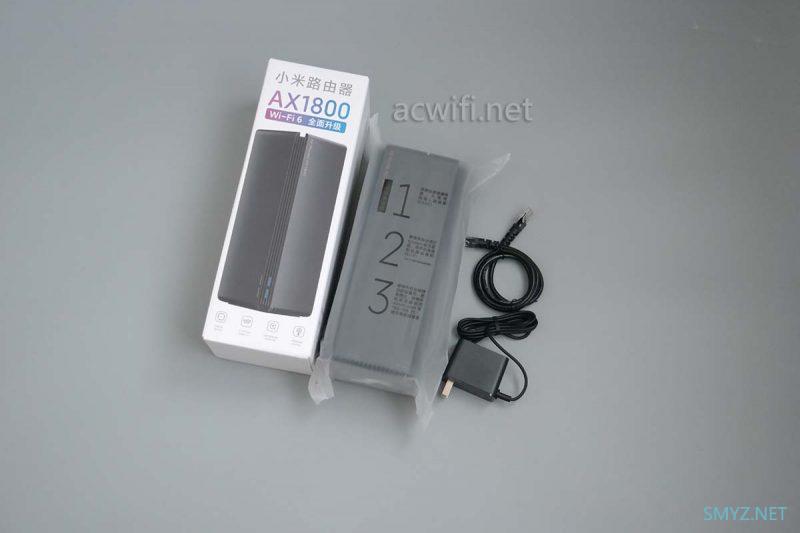

这次在苏宁下的单，因为京东在刚10点时没有开售，误以为是已经抢购完了，结果过了好几分钟后京东才开卖。包装盒很瘦身，机身有多大，包装盒的腰围就有多大，内置天线的好处，利于节省包装材料，环保呀。配件里有赠送一根超五类网线。

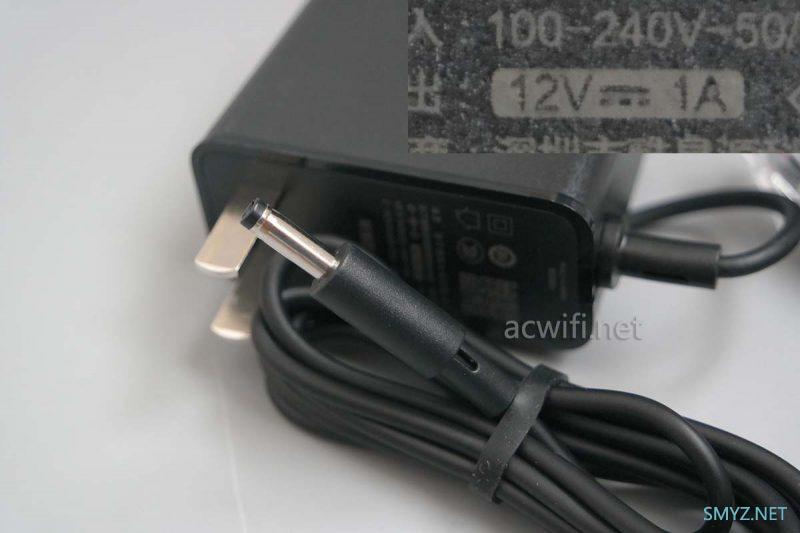

看电源规格，是我讨厌的12V/1A，有朋曾经留言问我小米AX3600的电源插头是什么规格，3.5mm的，内径1.35mm，小米AX1800的电源DC口规格也是这样。
有不少人被它的外观吸引，觉得好看，我觉得至少比小米AX3600的外观好看得多了，而且放置还省了许多空间。

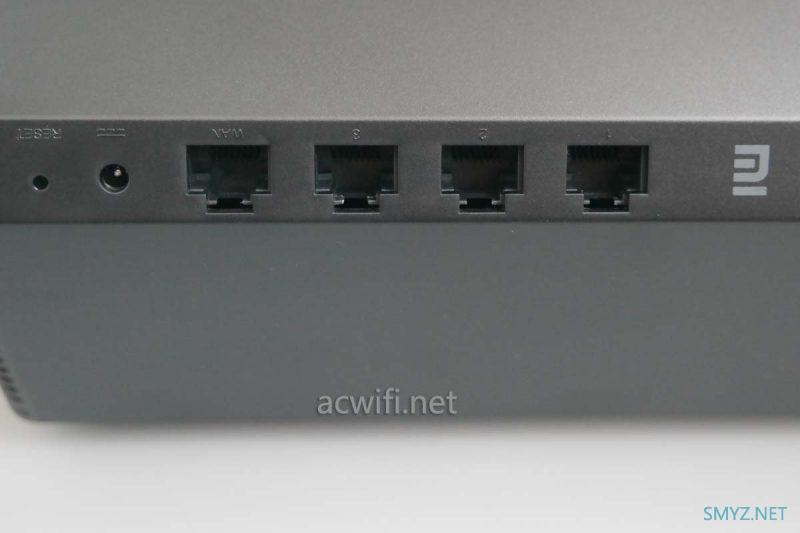

一共有4个全千兆网口，真心建议WAN口做成蓝色的。没有USB接口，这个。。。AX3600都没有的东西，你还想AX1800有???
开拆：

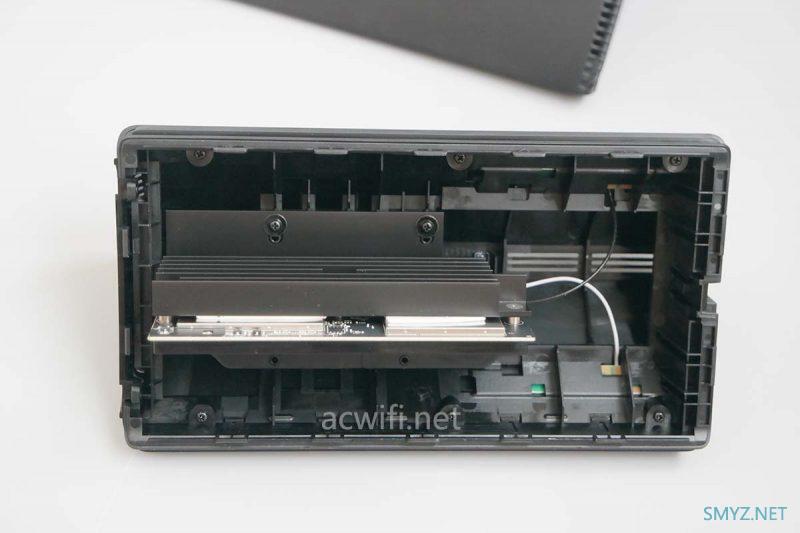

主板上覆盖了黑色的大片散热铝块，两片PCB板双频天线，因为是双频天线，所以2根就够了，AX1800就是2.4G和5G都是2x2mimo嘛。

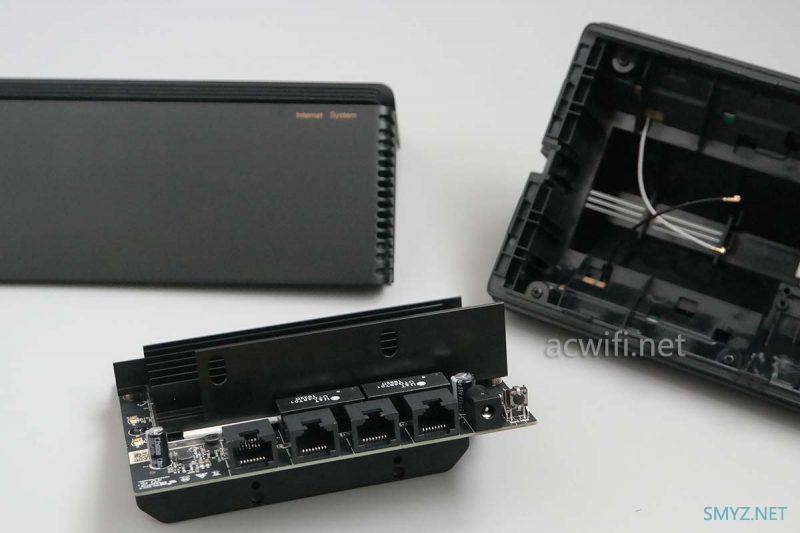

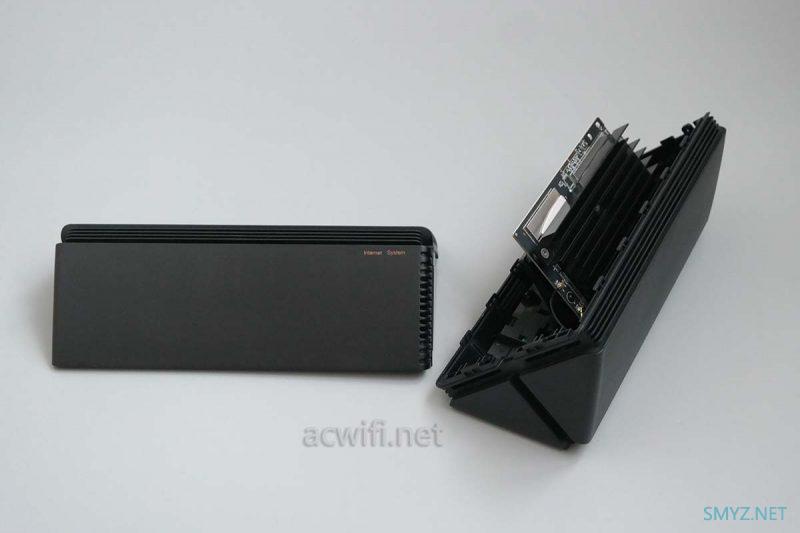

取出主板构件：

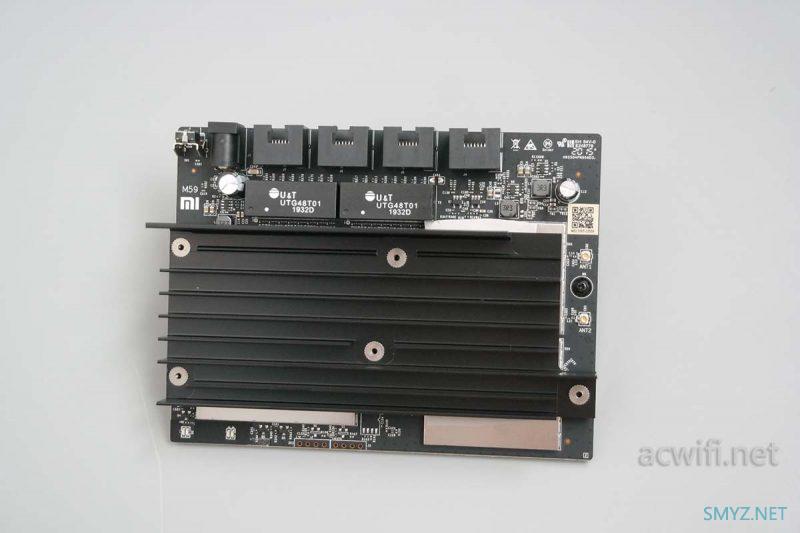

主板带散热片的一面：

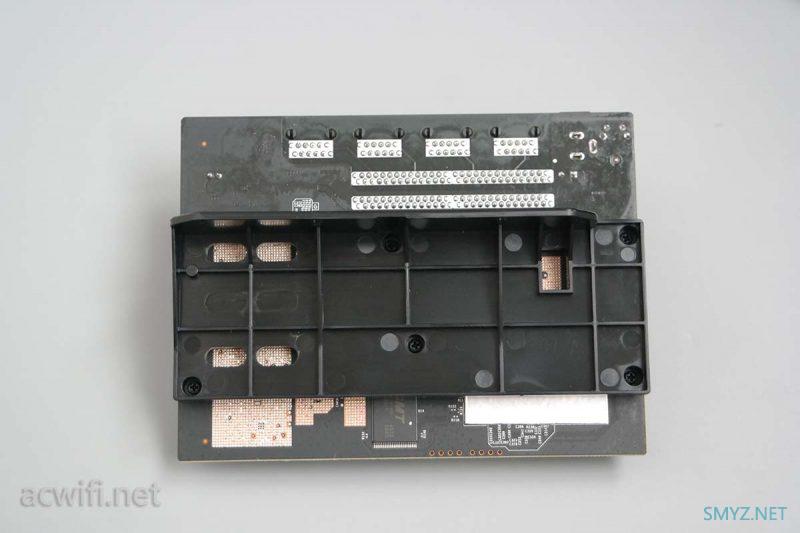

主板背面有塑料件，与正面的散热铝片用几颗丝相连。

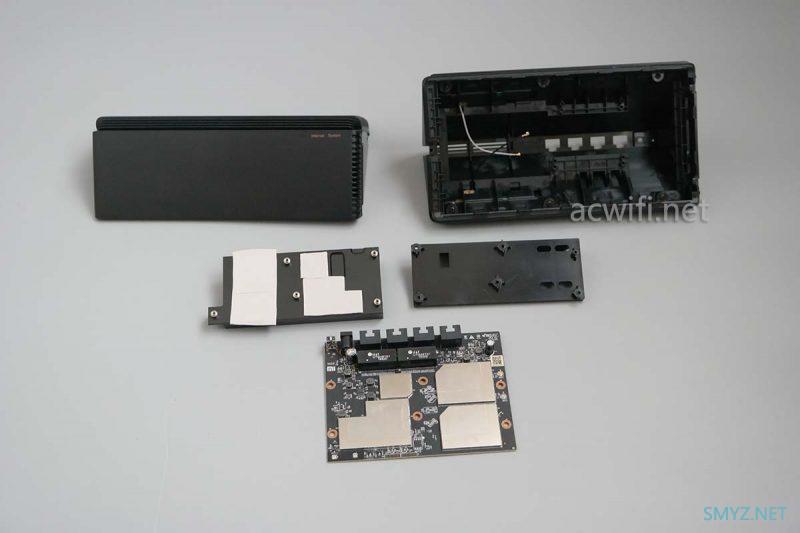

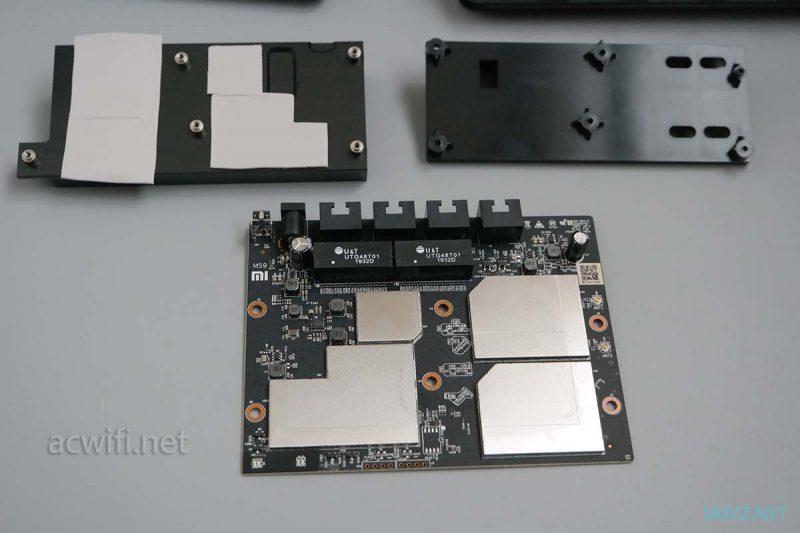

取下螺丝和散热片:
300块钱的东西，做工和用料还不错的。是不是有前斐讯的一些员工过档小米就职了？

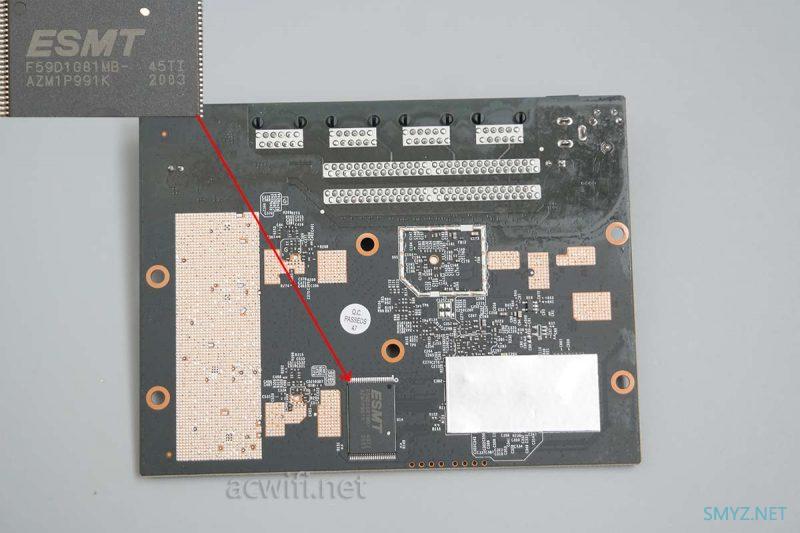

主板背面有一颗闪存芯片，型号是F59D1G81MB，容量128MB。

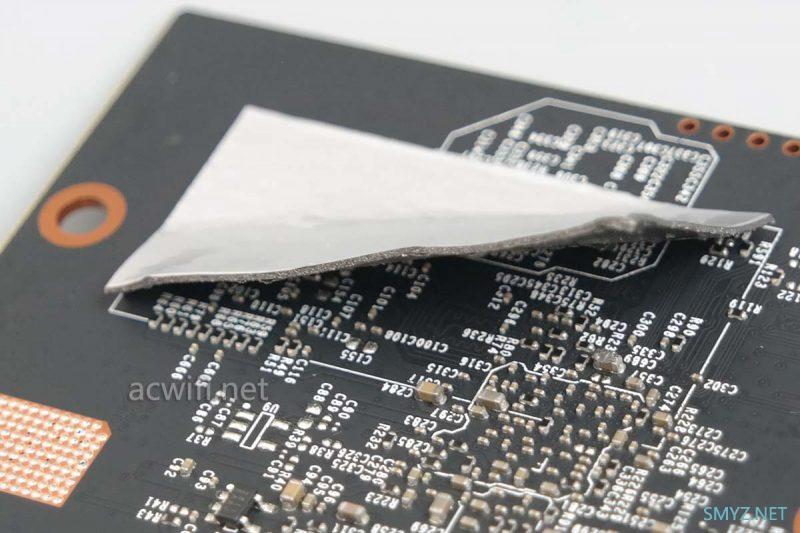

这片带金属层的胶带是好东西呀，充当屏蔽罩的角色，又方便，我去淘宝找一找，买来，粘在之前拆机的华为WIFI6上，因为屏蔽罩被我撕烂了。问题是，这是叫做什么名称？？

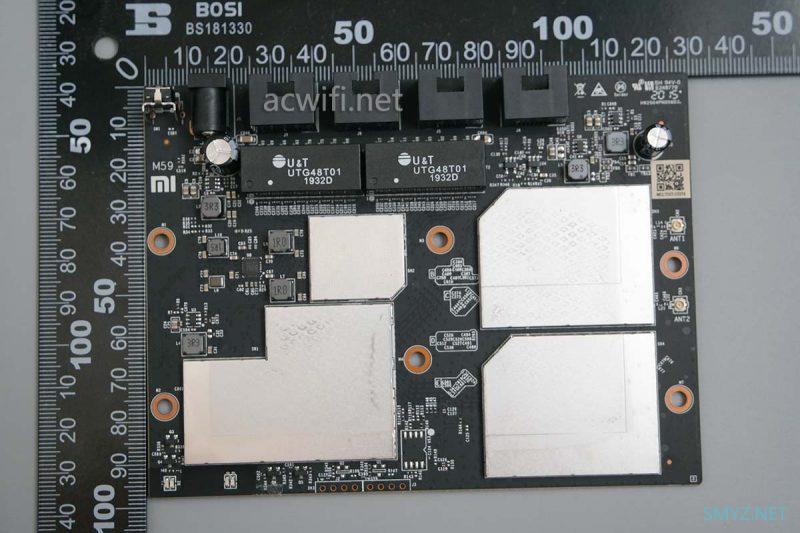

让板尺寸：

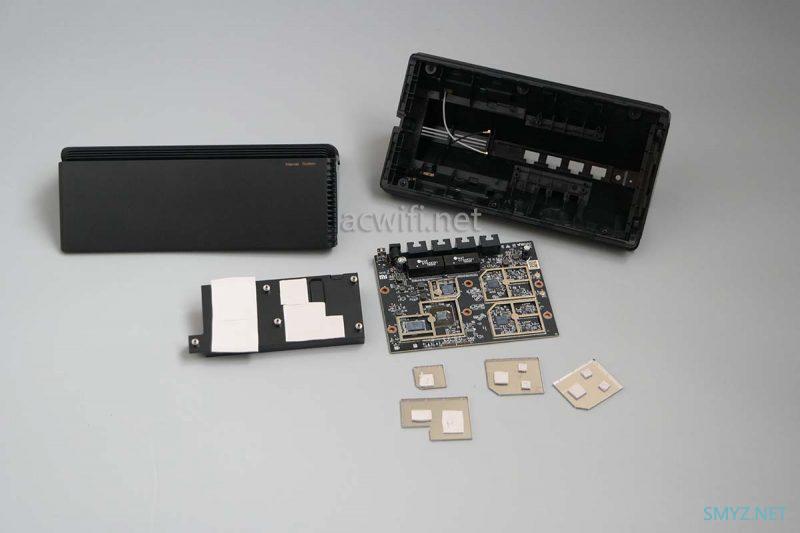

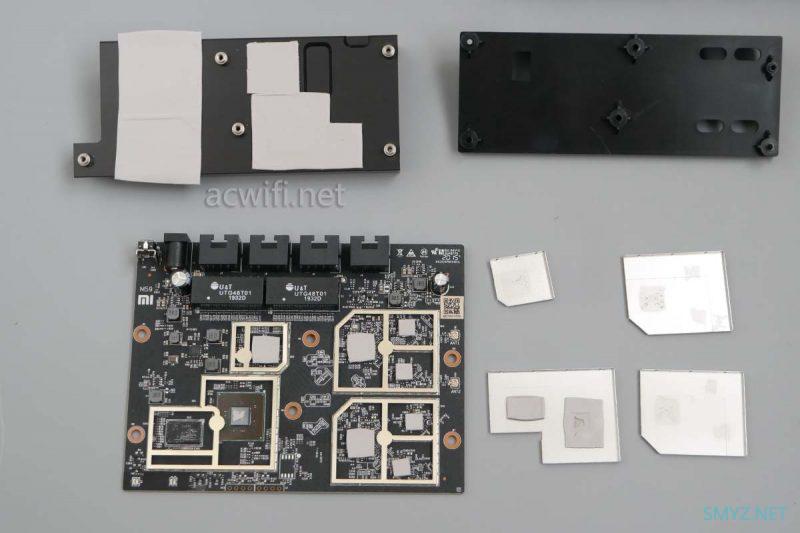

打开四个屏蔽罩：
每颗芯片与屏蔽罩之间都有导热硅胶垫，做得很足。

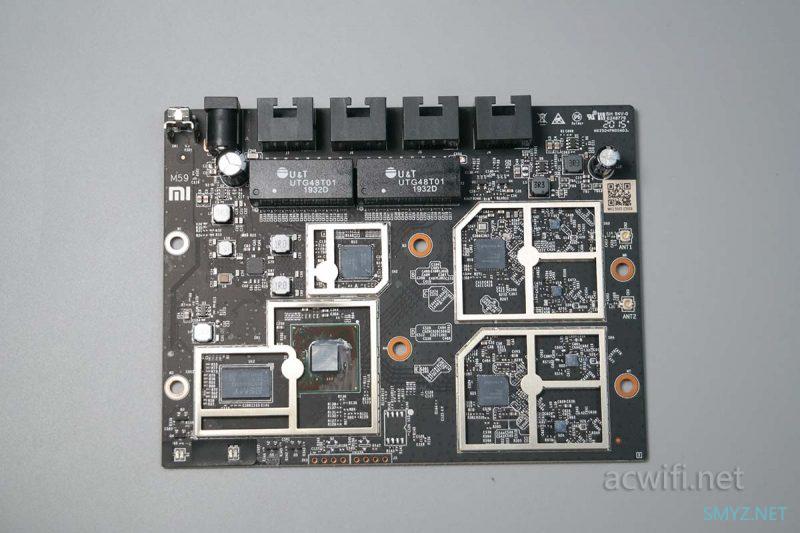

主板芯片全貌：

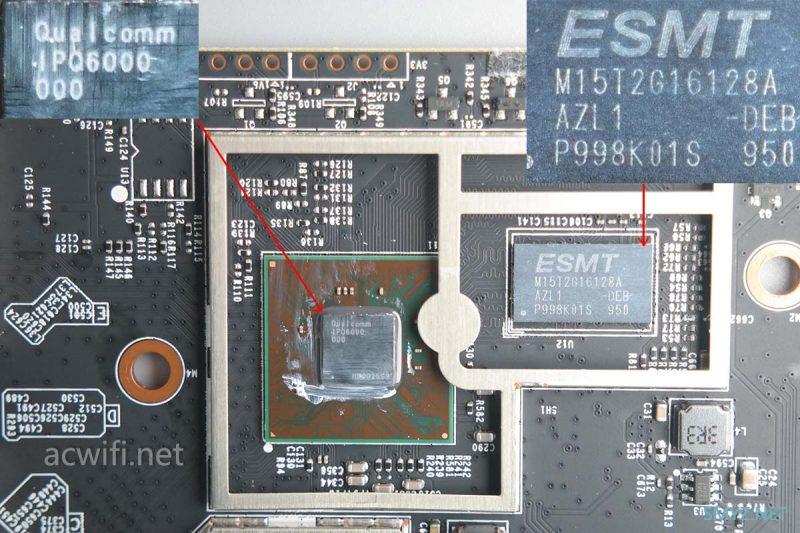

CPU型号是IPQ6000，小米的介绍是高通四核A53架构频率1.2GHz的CPU。旁边有一颗内存芯片，型号是M15T2G16128A，DDR3 256MB容量。

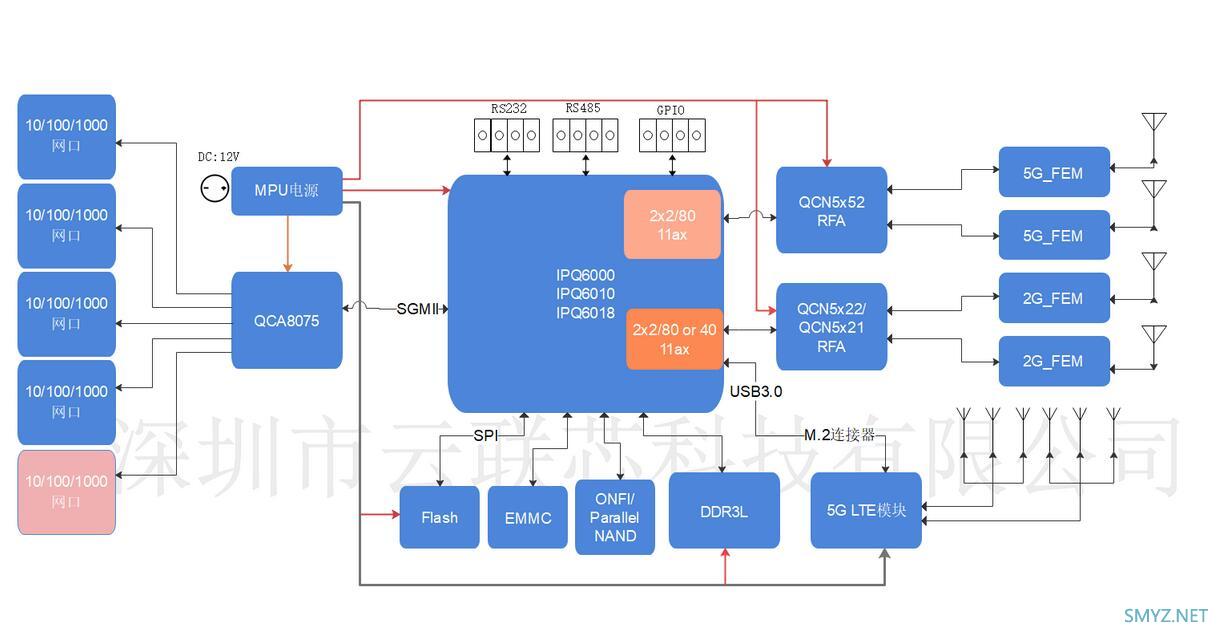

IPQ6000系列CPU架构如下图：
硬件决定了只支持80Mhz频宽，嗯。关于这个频宽，好还是不好？有160那当然好拉，用户可以自己选择用与不用。

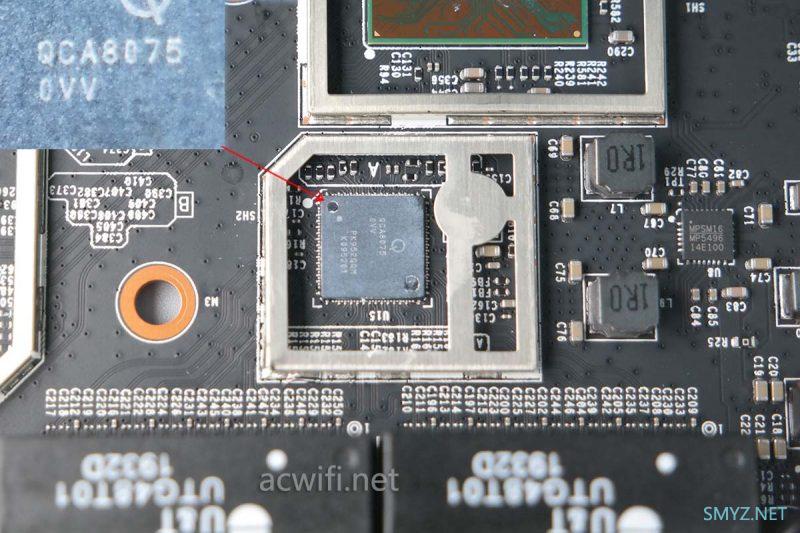

网口下方有一颗千兆交换芯片，型号是IQ8075，意思就是IPQ6000没有集成千兆交换芯片。

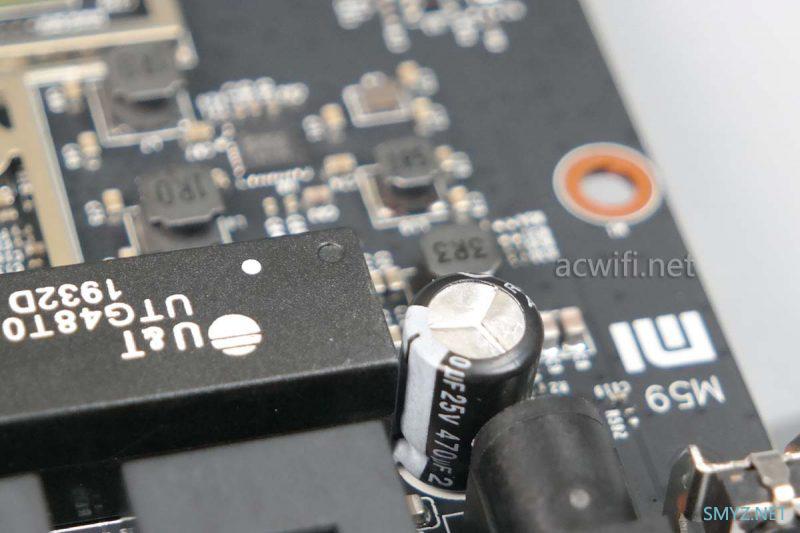

DC供电，有一颗25V 470μF电容，

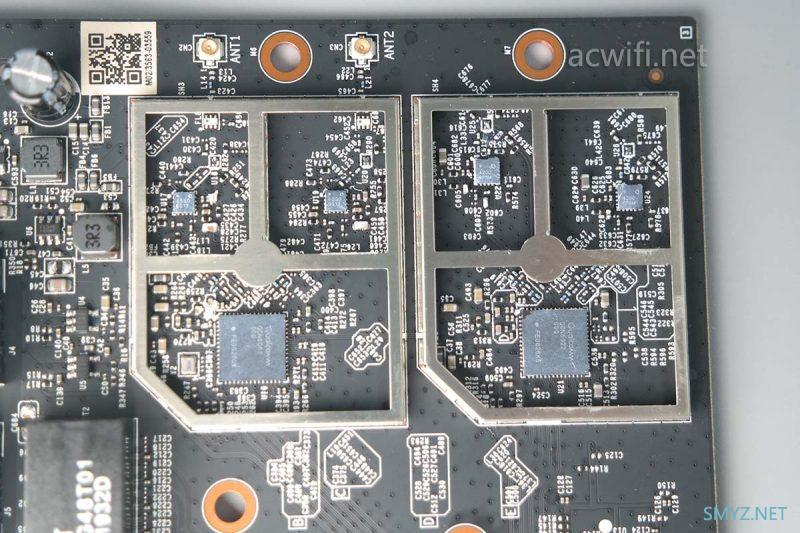

射频电路：
有两颗无线芯片，分别负责2.4G和5G。

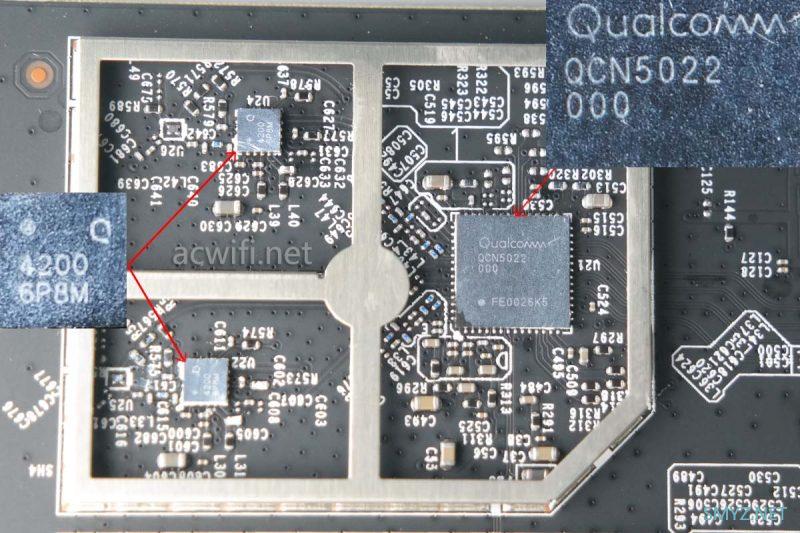

QCN5022是一颗2.4G无线芯片，2x2mimo，在WIFi6模式下最高速率573Mbps。外置了两颗功放芯片，丝印着4200的芯片型号是QPF4200。The Qorvo® QPF4200 is an integrated front end module (FEM)designed for Wi-Fi 6 (802.11ax) systems.
它的参数如下：
2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM
POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance
POUT = +26 dBm 11b Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15.5 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector
不是高功率功放，在256-QAM时，放大功率21 dBm=128mW。在WIFI6的1024-QAM下，放大功率19 dBm=80mW

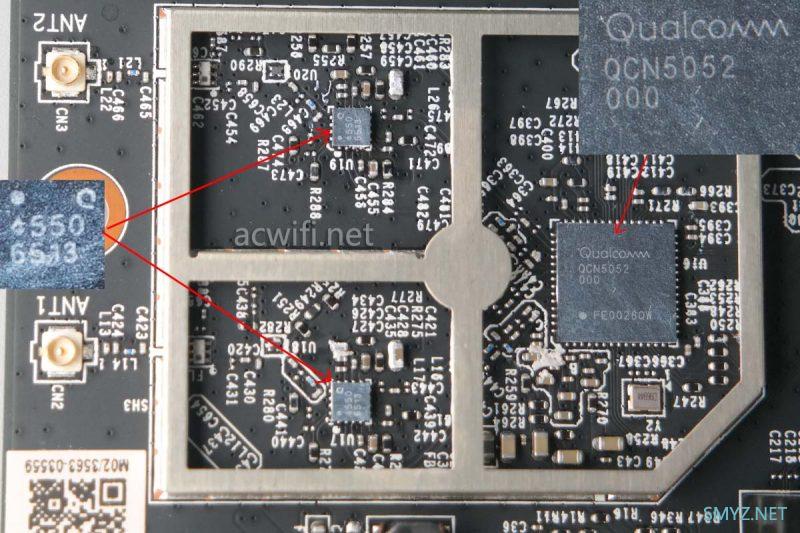

另一颗无线芯片是QCN5052，支持2x2mimo的WIFI6，最高速率1021Mbps。外置两颗独立的功放芯片，丝印着4550，型号是QPF4550。The Qorvo® QPF4550 is an integrated front end module (FEM)
designed for Wi-Fi 6 (802.11ax) systems. The compact form factor and integrated matching minimizes layout area in the application.
它的参数是：
5150 – 5925 MHz
POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM
POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
2.1 dB Noise Figure
13.5 dB Rx Gain & 8 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
放大功率一般，不过在楼下D点用小米4C测速也有190Mbps，但扔比不上红米AC2100的5G。这只是拆机，就不做多余的测试了。
小米AX1800的待机功率5.6W，5G传输时8.5W。12V 1A的电源只是刚刚好够用。
至此，小米路由器AX1800的拆机完成。
小米AX3600无线路由器拆机
像小米AX3600一样的总结，硬件值它的售价。不支持80Mhz频宽会是它的弱点吗？如果你的接收设备支持160Mhz，那么它对你来说是个弱点，如果全是80MHz，那么它就不是问题。
