腾达AC21今天首发，价格129元，想当年腾达AC23首发价99元，感觉这个。。。。嗯。有点贵。听说腾达代工了海康威视2100M， 不知是否真的。之前对腾达AC23的拆机：腾达AC23拆机，最便宜的4x4mimo 5G

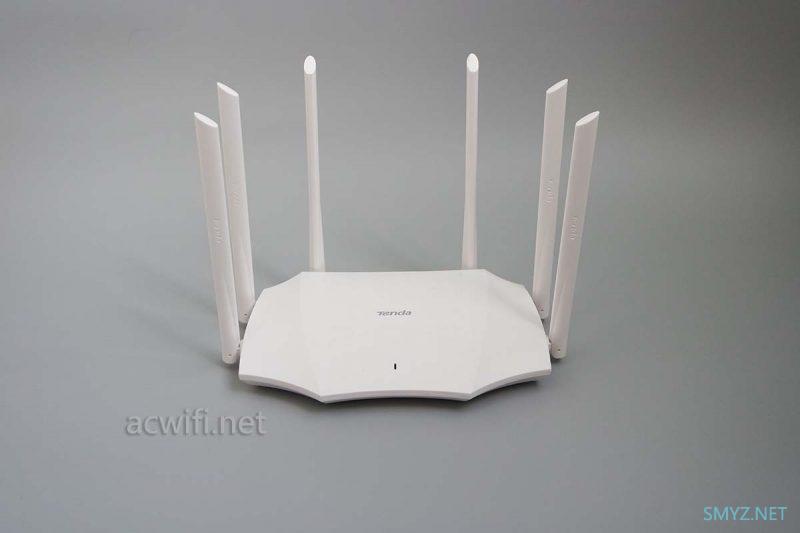

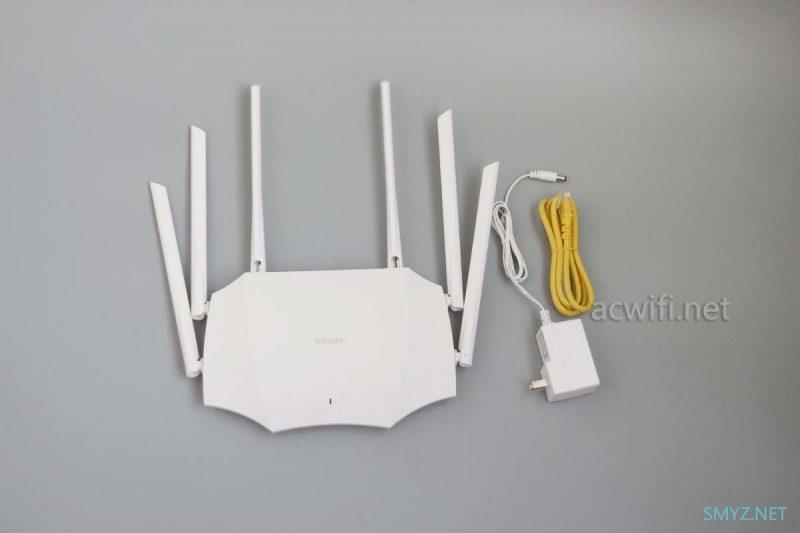

腾达AC21白色的外观，配上6根外围天线：

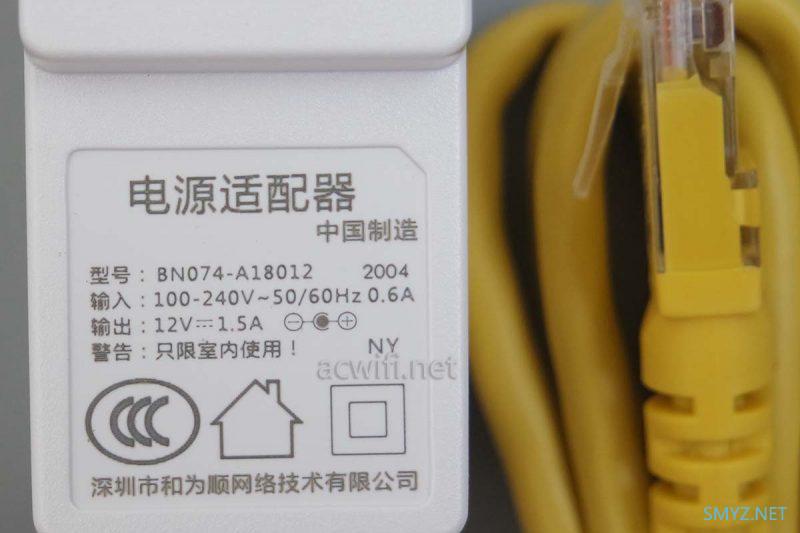

电源是12V/1.5A，算是不错了，附送一根网线。我觉得有些路由器不配网线，真是说不过去，例如华为AX3。

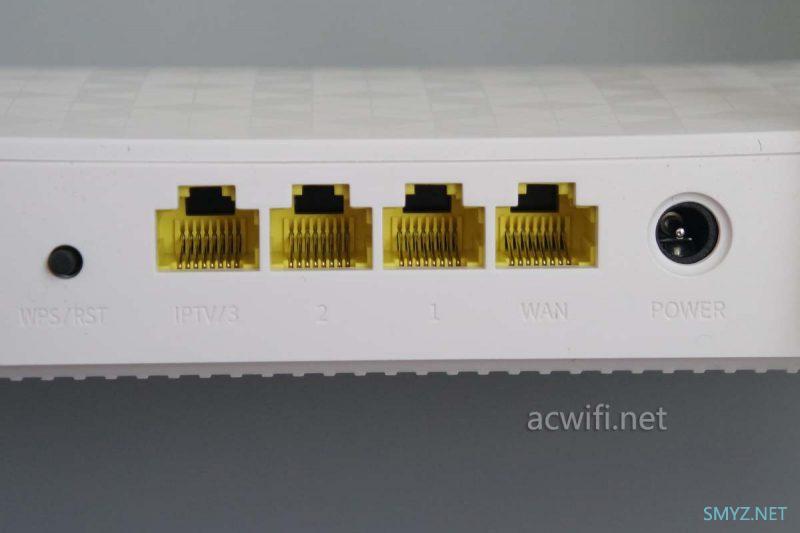

背面4个全千兆网口：
正面看：

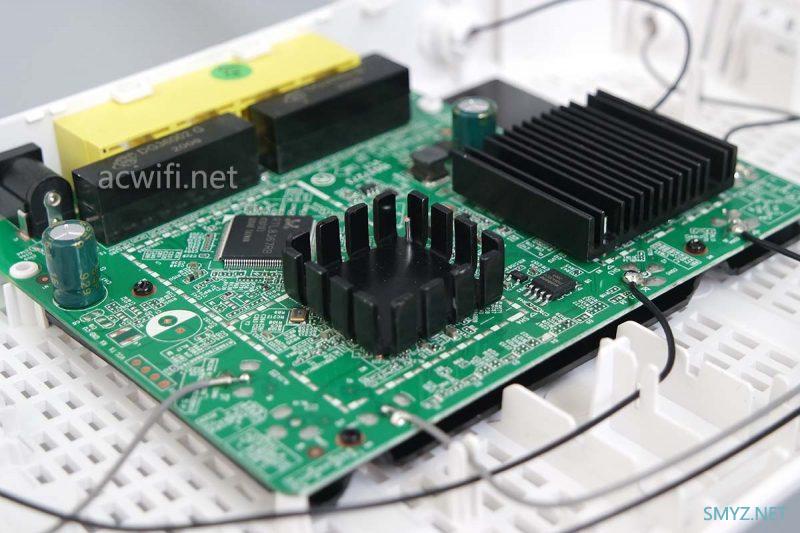

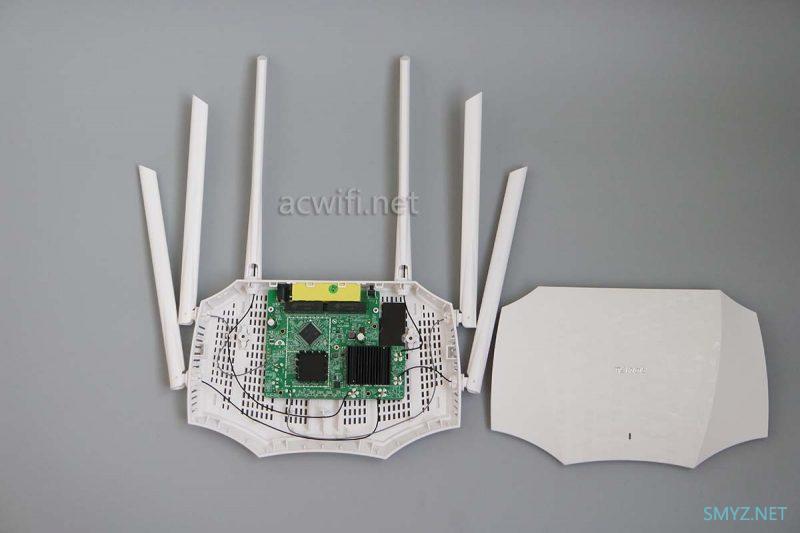

拆开就看见有2片散热器。一般来说国产无线路由器的外壳比主板大很多。

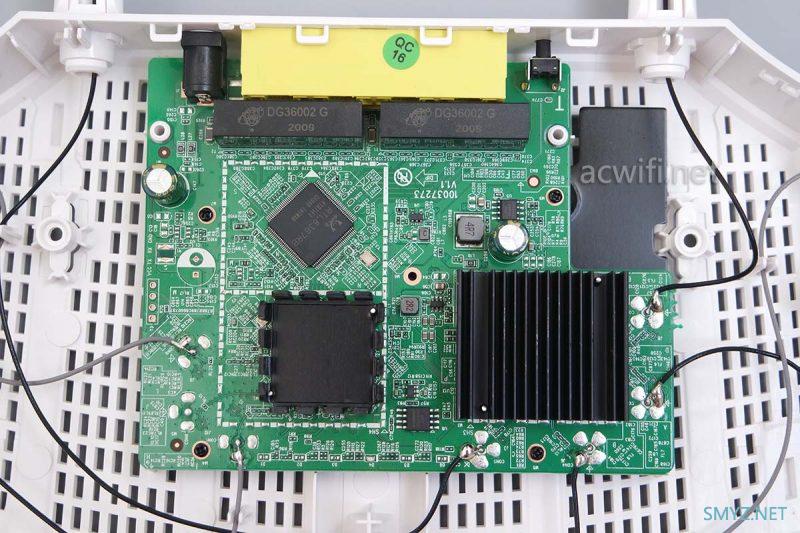

放大点看主板，主板上印有V1.1字样。

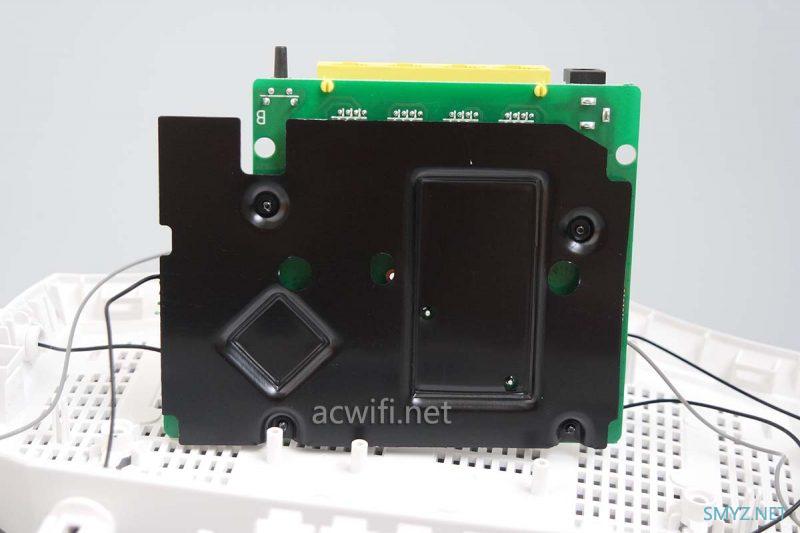

翻转看主板背部，有大块铝质散热片，散热做得足。
腾达祖传的焊死散热片：

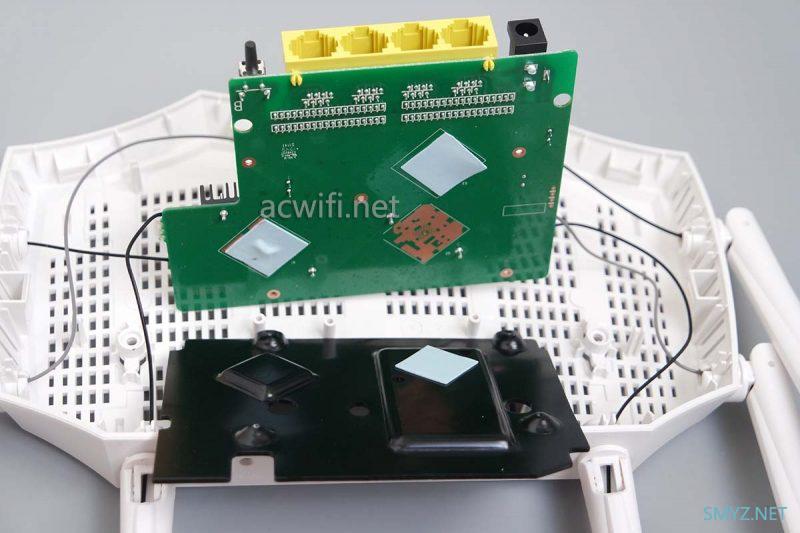

取下背面的散热片看看，没什么元件可以看的。

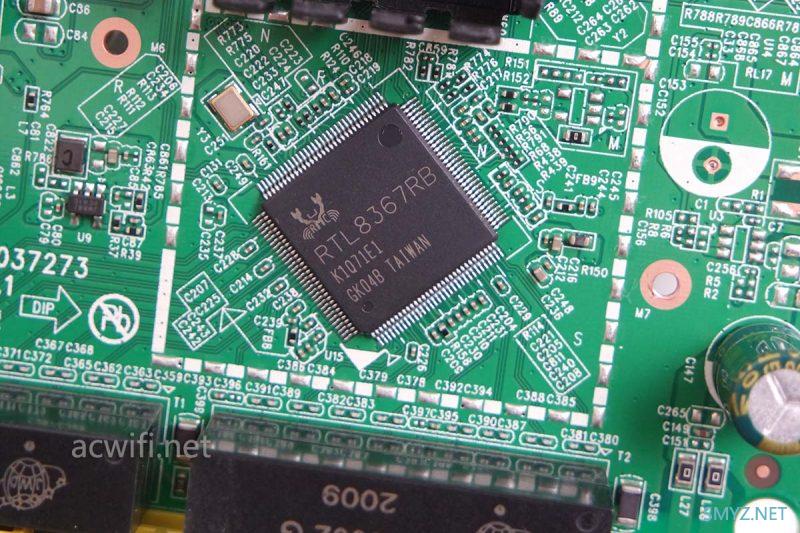

最大的一颗芯片是RTL8367RB，一颗千兆交换机芯片，没有了它，这路由器就成了百兆的版本。

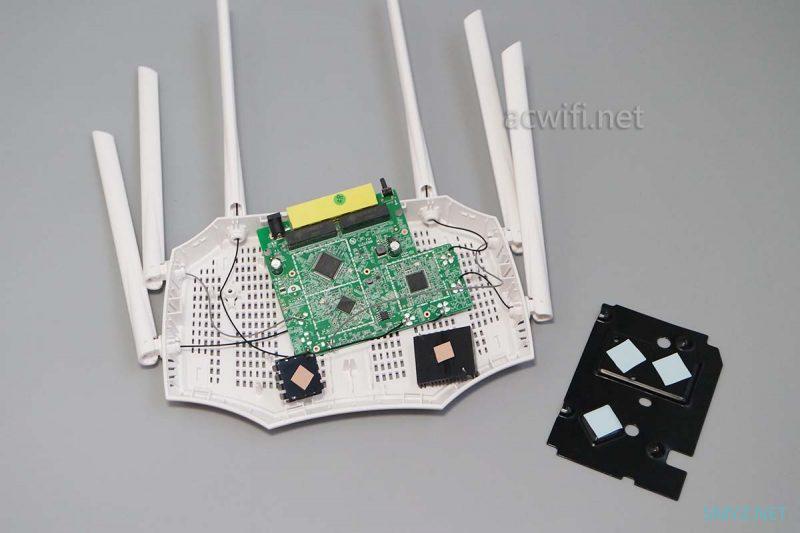

用焊锡的方法把2个散热片扯了下来：

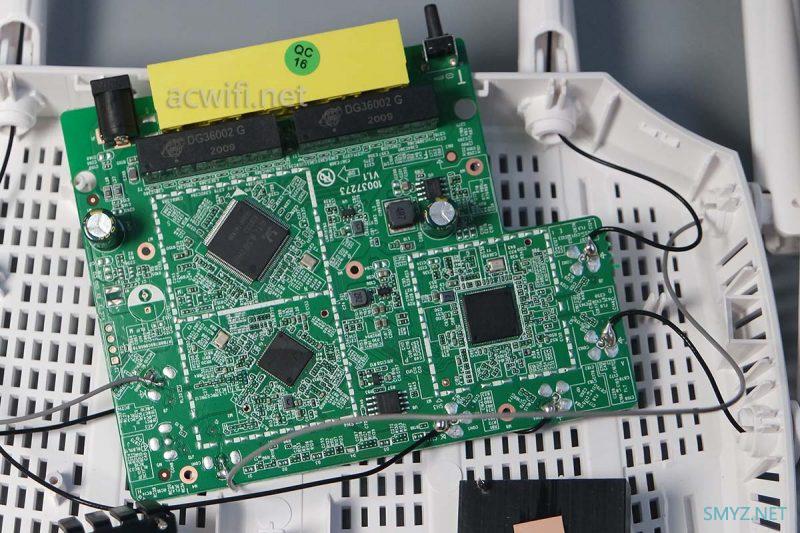

比AC23首发价要贵30元，所期待的外置功放芯片，并没有出现在我眼前，是否;因功放体积太小了而我又在扯散热片时不小心刮走了。。。显然没有的事。

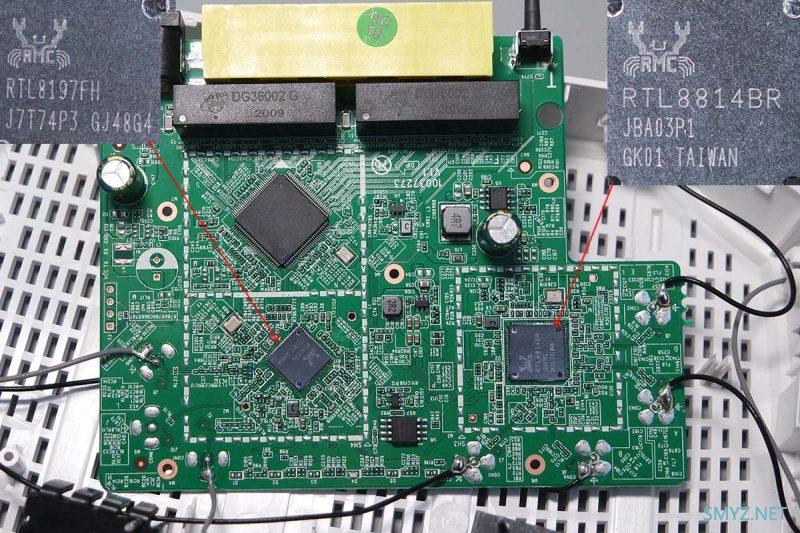

两款芯片型号如下图：
左边的芯片是RTL8197FH，一颗单核1GHz的CPU，集成了2.4G，2x2mimo，64-QAM，最高速率300Mbps，没有外置功放，CPU集成了64MB内存。为什么肯定是64MB？看后面便知。
右边芯片是RTL8814BR，是一颗5G无线芯片，支持4x4mimo，在265-QAM和80MHz频宽下最高速率1733Mbps，所以这款是AC2100M的无线规格，支持不是很实用用要求多多的MU-MIMO，没有外置功放芯片。RTL8814BR的热量比较大，所以用上较大的散热片，但没有华为AX3 pro那么热。

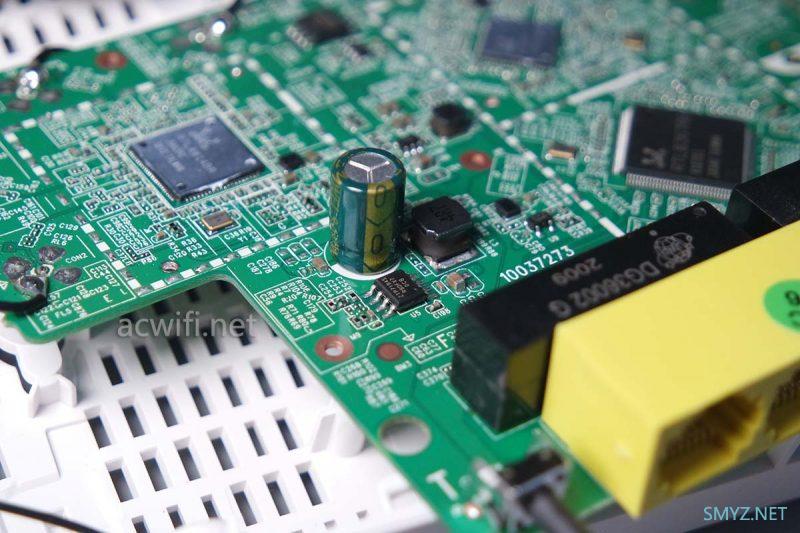

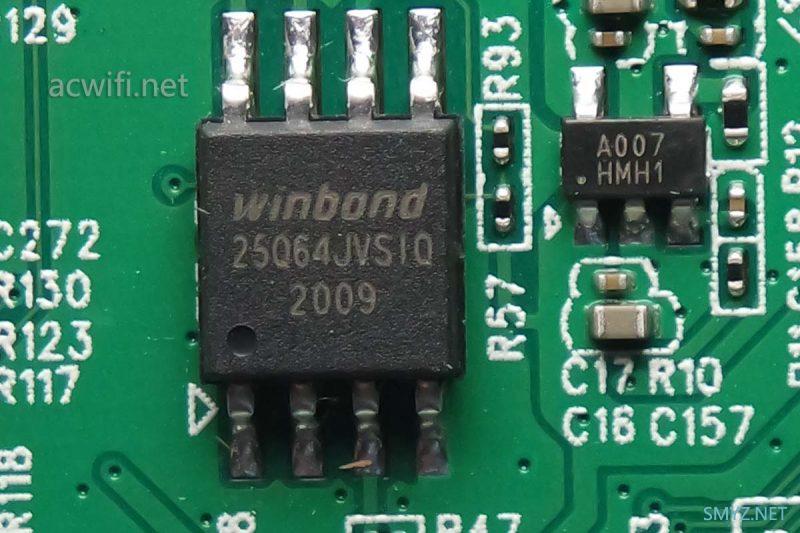

闪存芯片型号是W25Q64JVSIQ，容量8MB。
电容：
在主板上丝印了TTL针脚定义，找出了N年前为了R7000裸板救砖而买的TTL线接上，读出腾达AC21的TTL信息，截出前面一段内容：
Booting…
init_ram
DDR init OK
init ddr ok
DRAM Type: DDR2
DRAM frequency: 533MHz
DRAM Size: 64MB
JEDEC id EF4017,EXT id 0x0000
found w25q64
flash vendor: Winbond
w25q64,size=8MB,erasesize=64KB,max_speed_hz=29000000Hz
auto_mode=0 addr_width=3 erase_opcode=0x000000d8
Write PLL1=80c00042
=>CPU Wake-up interrupt happen! GISR=89000080
RTL8197F-VG boot release version:568 (Dec 10 2019-01:40:36) (999MHz)
Mac addr:有码系列
LAN WAN isolate config…
Lan pbmp:0x000000ef
Wan pbmp:0x000000f0
use Switch new descriptor
wait for upgrage
port[0] link:down
port[1] link:down
port[2] link:down
port[3] link:down
port[4] link:down
irq:0x00008080
Jump to image start:0x80a00000…
decompressing kernel:
Uncompressing Linux… done,booting the kernel.
done decompressing kernel.
start address: 0x804cf460
Linux version 3.10.90 ([email protected]) (gcc version 4.4.7 (Realtek MSDK-4.4.7 Build 2001) ) #1 Sun Apr 12 15:45:55 CST 2020
bootconsole [early0] enabled
CPU revision is: 00019385 (MIPS 24Kc)
Determined physical RAM map:
memory: 04000000 @ 00000000 (usable)
清楚看见内存内量64MB，闪存容量8MB，CPU频率999MHz。

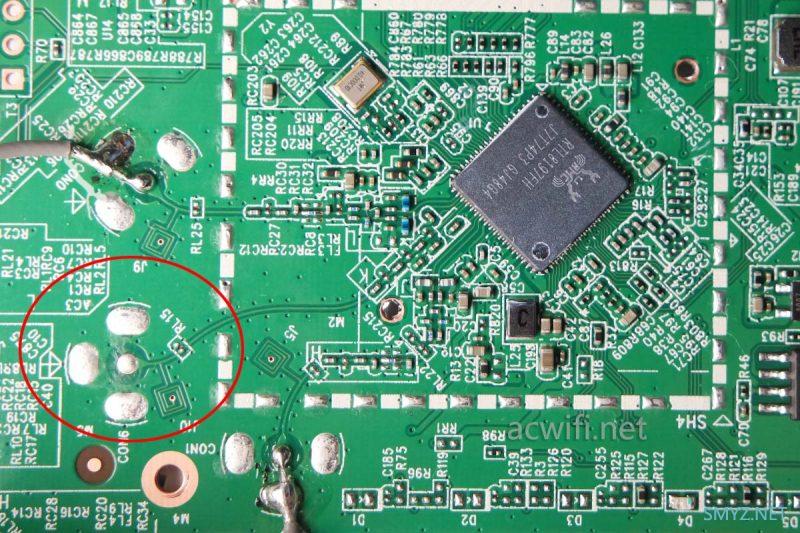

用小米4C测了楼下D点位置的5G 44信道，结果跟腾达AC23一样的表现：差。从目前售价来看，AC23比AC21要贵，这两者有什么差别？主板结构是一样的，硬件也一样，不同的是下图的红圈位置：
比AC23少接了这个天线，这个天线的作用是系统自动识别信号较佳的天线来工作，然而即使接上它，AC23的信号质量并不好。
价格定位比较尴尬，上有169元的红米AC2100，它的5G芯片是MTK7615N，也是没外置功放，但MT7615N的信号表现还很不错的。下有水星D191G，虽然是3x3mimo，从数字上比不过4x4mimo，但是信号还不错，比AC21和AC23都要好些。
