TPLINK WDR7660千兆版无线路由器拆机

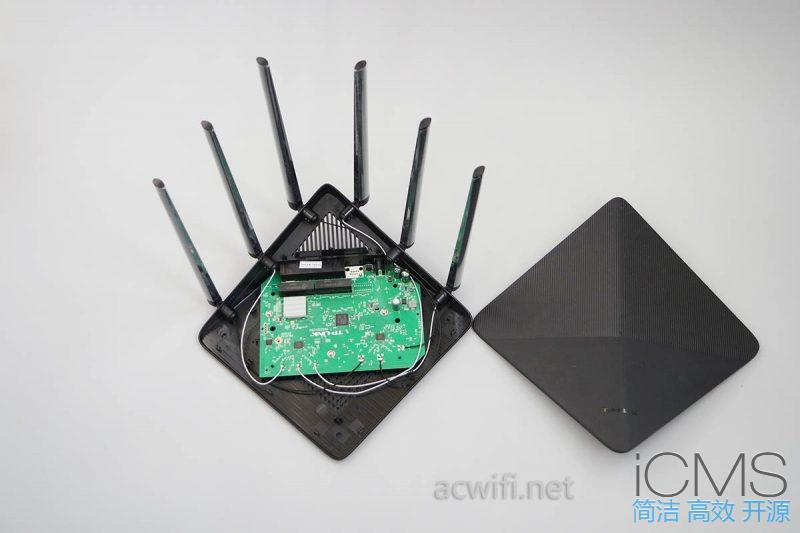

TP-LINK WDR7660,昨天支付尾款,今天下午才拿到手。网站留言和公众号里都比较多朋友想要了解这一款,本来今天想要测试网线的,不过早上下单的六类线到现在还没收到货,先拆机再说吧,拆了几张外观就开拆了,就2个螺丝,比较容易掀开上盖,这造型有谁会喜欢呀,那么多根天线竖着,个人感觉真是难看。

TPLINK WDR7660千兆版无线路由器拆机

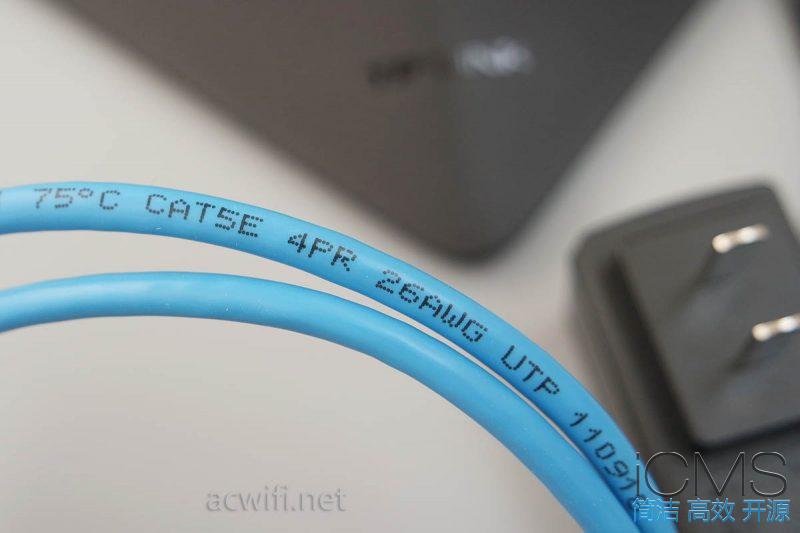

对了,TPLINK好像有点不小气了,这次盒子里也有附着网线,上次买的WDR7300千兆版也有网线,我对比一下,是一模一样的。虽然说是CAT5E,超五类,但线材规格是26AWG,唉,短线,没所谓了,没有影响,随便就能达到千兆。(等这次WDR7660的评测完成后就拿两张万兆网卡测试五类网线和六类网线的极限速度!)

TPLINK WDR7660千兆版无线路由器拆机

整个机身很轻很轻,我接过京东快递员时,怀疑过盒子里面是空的。路由器底部的防滑脚垫都没有,只是突出来的塑料硬胶,真是会省成本呀。不多说,看芯片吧。

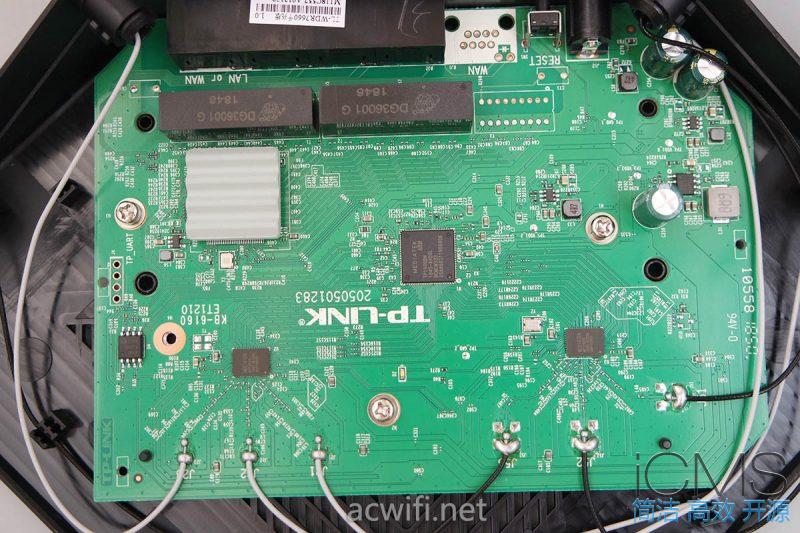

我本以为只有一个CPU芯片就可以了,但下方不家2个芯片,看左边的三根白色天线焊锡形状,应该是2.4G,右边三根黑色是5G。

TPLINK WDR7660千兆版无线路由器拆机

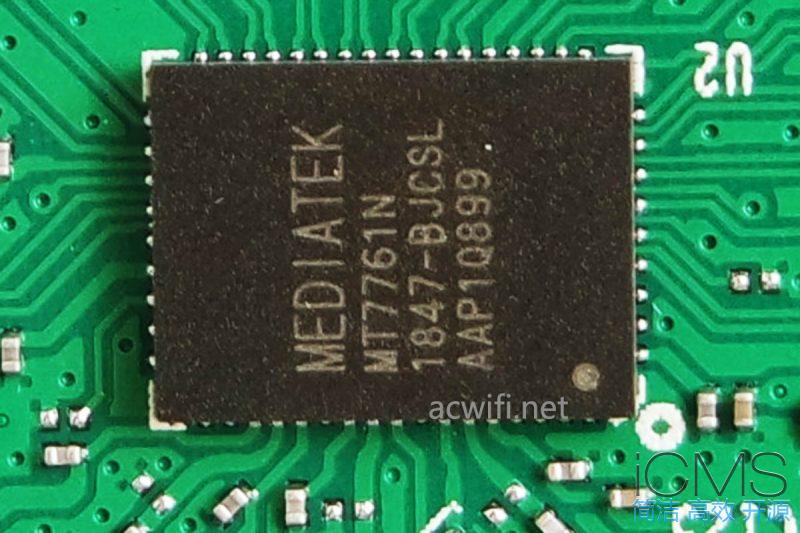

放大来看,左边2.4G接的是芯片型号是MT7761N。

TPLINK WDR7660千兆版无线路由器拆机

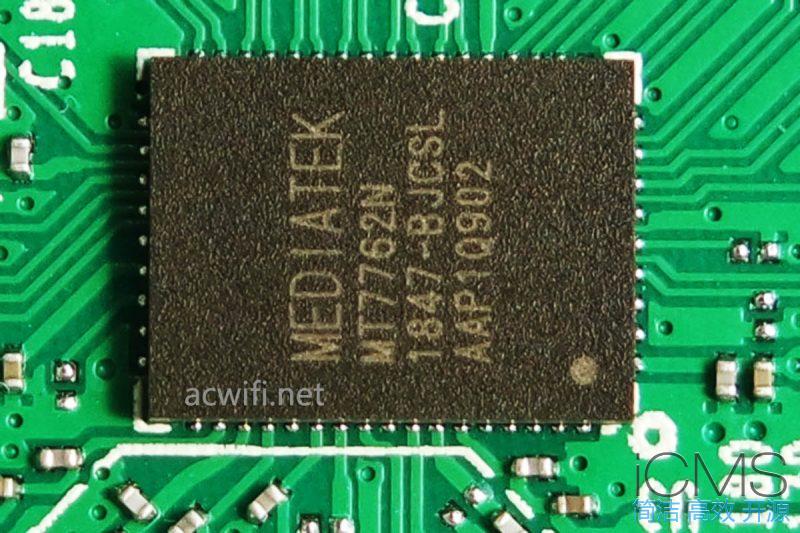

右边5G天线连着的芯片型号是MT7762N。


TPLINK WDR7660千兆版无线路由器拆机

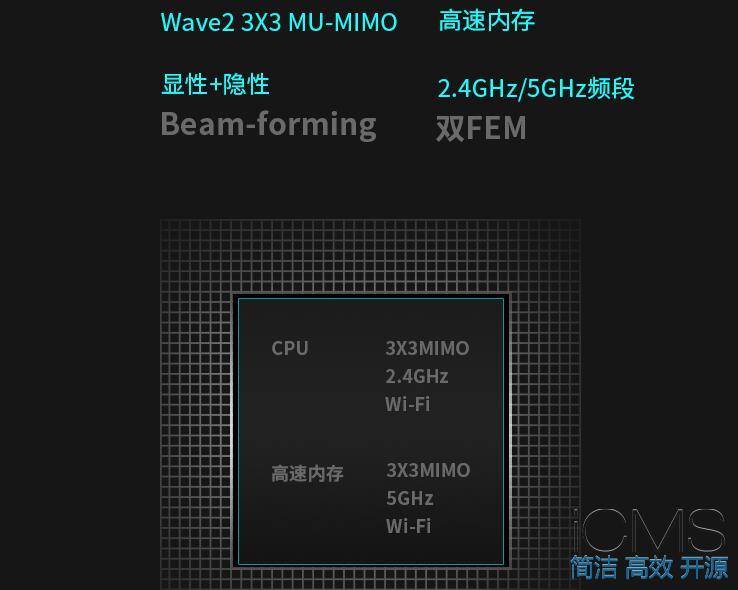

我不知道这2个芯片是不是无线芯片,百度和google都查询不了相关的资料。如果就如TPLNK的官方介绍,TP1900里面包含了2.4G和5G处理器。那么,MT7761N和MT7762N就是FEM芯片,FEM即是Front end module(射频前端模组),通俗点说就是是PA和LNA电路。

TPLINK WDR7660千兆版无线路由器拆机

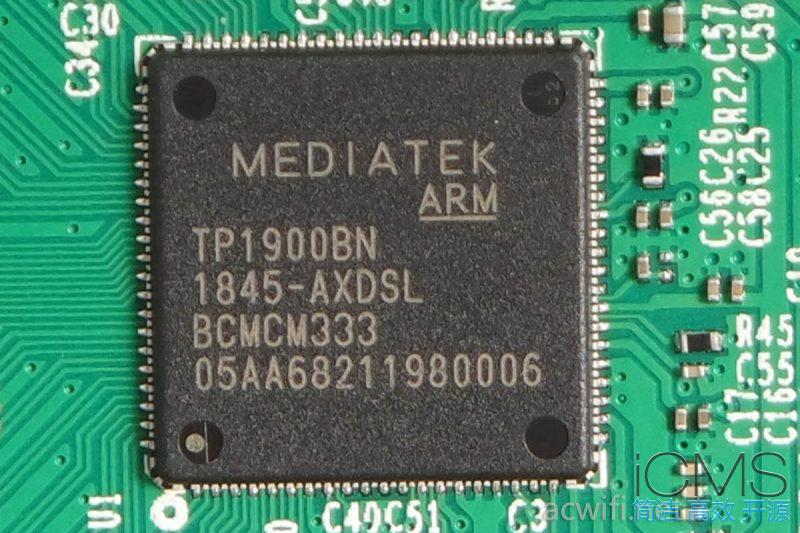

CPU型号是TP1900BN,有人说是WDR7660用的是高通的CPU,其实它用了MTK的芯片,TPLINK把CPU型号自订为TP1900,频率是1.2GHz,ARM架构,集成多大的运行内存R,没有说明,MTK至少会是64MB的RAM,也有可能是128MB,TPLINK肯定绝对确定100%不会给你256MB。。。一切充满了未知之数。

TPLINK WDR7660千兆版无线路由器拆机

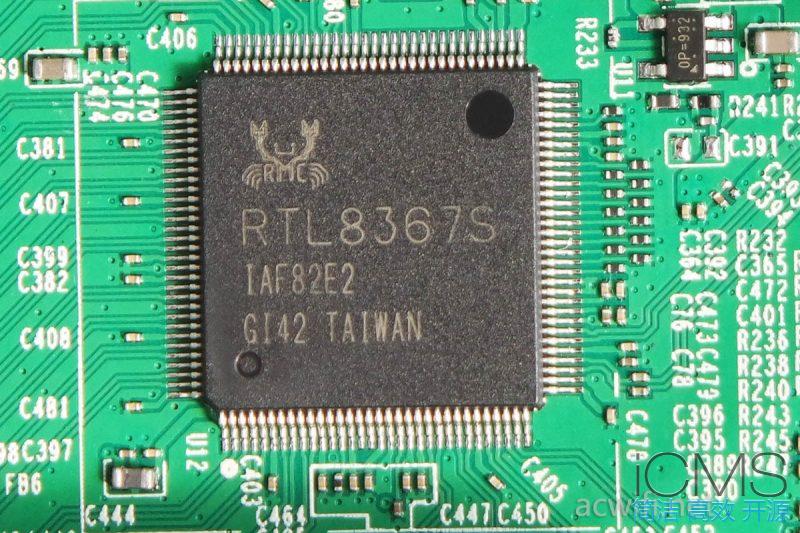

而最最最清楚的是千兆交换机芯片是螃蟹的RTL8367S,如果把这个芯片去掉,就百了WDR7660百兆版。这个芯片很值钱呀,许多个同型号的百兆与千兆版之间相差几十块钱,就是差了这一个芯片。

TPLINK WDR7660千兆版无线路由器拆机

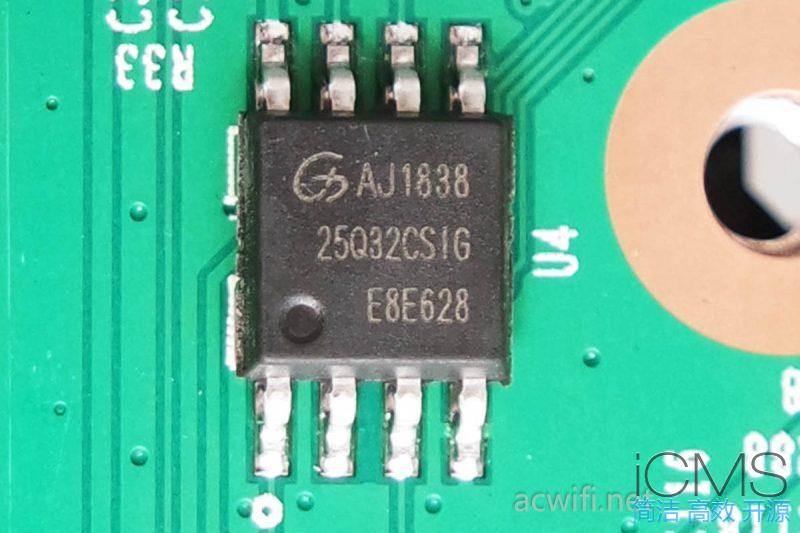

最扣看闪存芯片,其实看TPLINK的闪存容量也没什么意义,因为容量都很小。型号是GD25Q32CSIG,容量是4MB,足够了,运行它的VxWorks系统。

TPLINK WDR7660千兆版无线路由器拆机

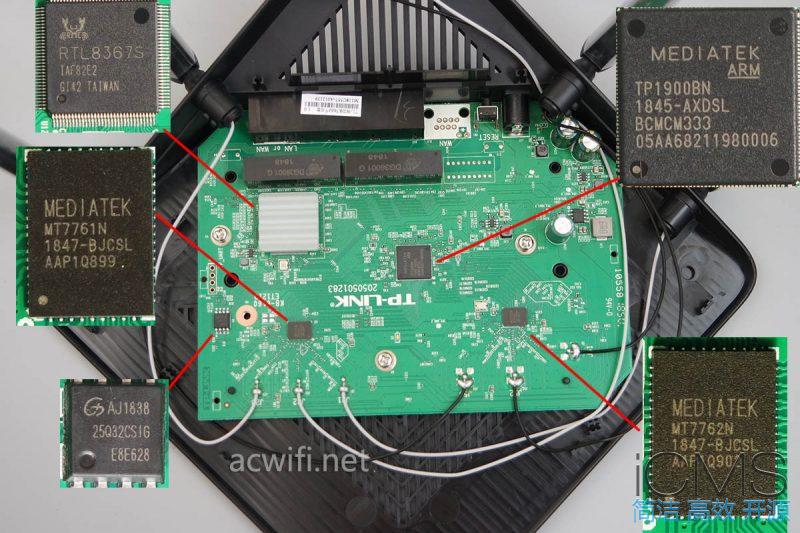

来个总图:

TPLINK WDR7660千兆版无线路由器拆机

对于TP1900的这个CPU和MT7761N和MT7762N这些芯片的资料,如果有人懂的可以留言,以后查询到更多详细资料再作补充,暂时知道的就这些了。

关于WDR7660的评测,不是一天两天就能完成,不是站在几个位置点一下test就能完事。因为关心这款的人多,所以我会赶紧在周末完成吧,因为无线速率是AC1900M,先拿华硕AC66U B1跟它对比吧。本来它还是没开封的,为了测试WDR7660就把它破膜开箱了,这将会是MTK与BCM的较量。

TPLINK WDR7660千兆版无线路由器拆机

你们想要了解哪一款跟它对比,可以告诉我。

不管如何,把3x3mimo AC1900M的双频千兆路由器做到200-250元的档次,我表示赞赏,MU-MIMO如果实测也支持,那就有很大的竞争力了。虽然AC1900M的斐讯K3C二手价也不用200元就能收到。但斐讯已成过去式。
