天邑TY400拆机,带USB口的WIFI6无线路由器

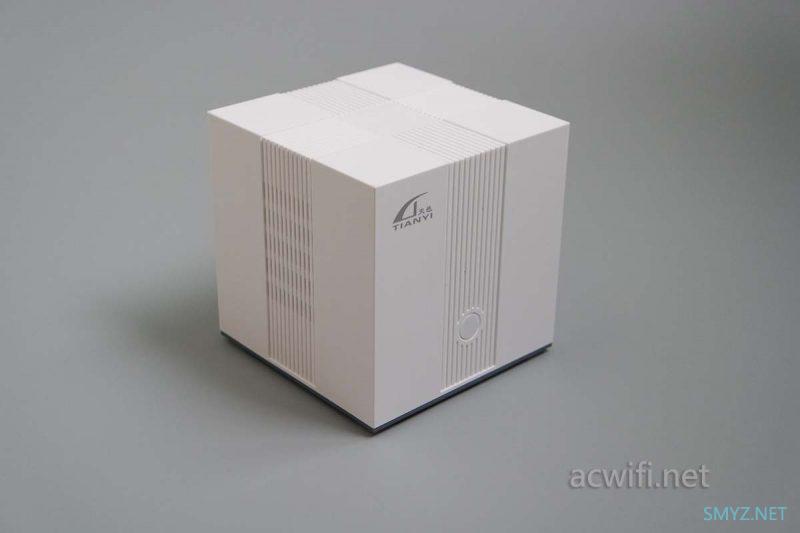

咸鱼上200元包邮收来,然后有朋友回复说150元收到一台,喷血!硬件跟上次拆机的天邑TY300一模一样,只是外壳不同,还多了个USB口。有人喜欢外置天线,有人喜欢内置天线,之所谓:咸鱼白菜,各有各爱!初看有点像腾达MW6的外形。

天邑TY400拆机,带USB口的WIFI6无线路由器

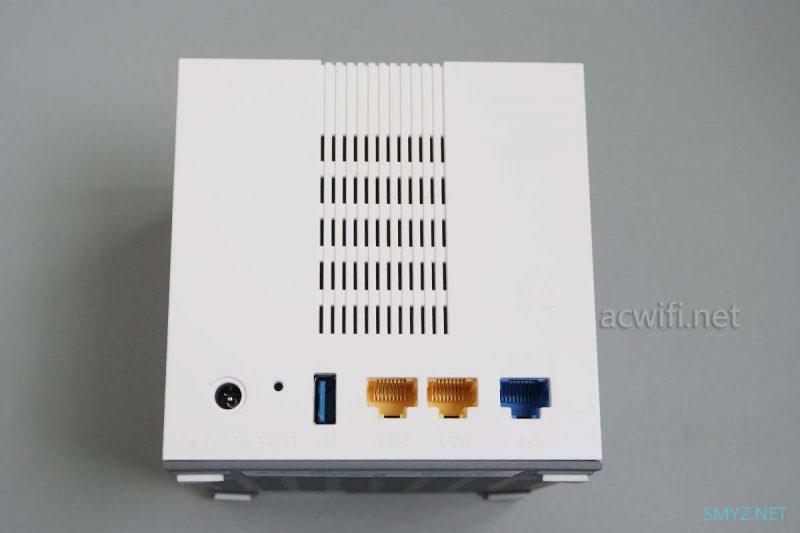

背面的接口有:2个LAN口和一个WAN口,全千兆速率,一个看似是USB3.0的接口。

天邑TY400拆机,带USB口的WIFI6无线路由器

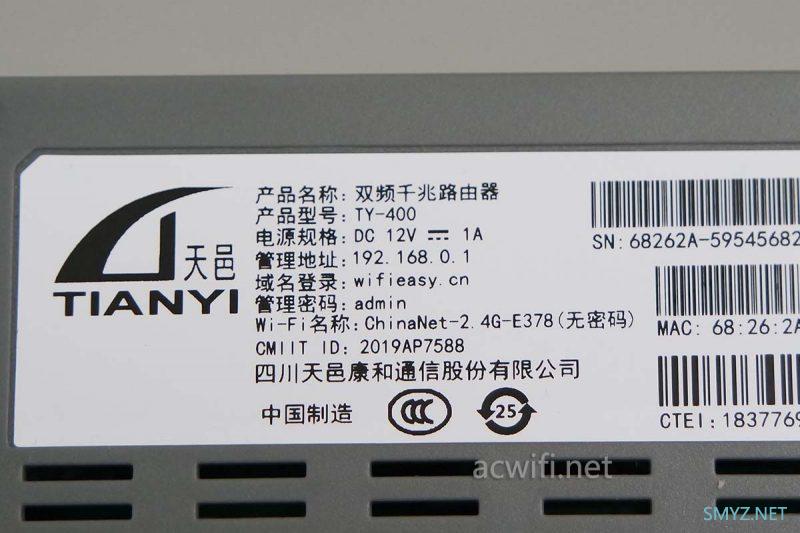

底部标签:

天邑TY400拆机,带USB口的WIFI6无线路由器

电源又忘记拿出来拍照了,规格是12V/1A,也太省了吧,带U口的路由器, 第一次见是12V/1A,怎么也要1.5A才行。

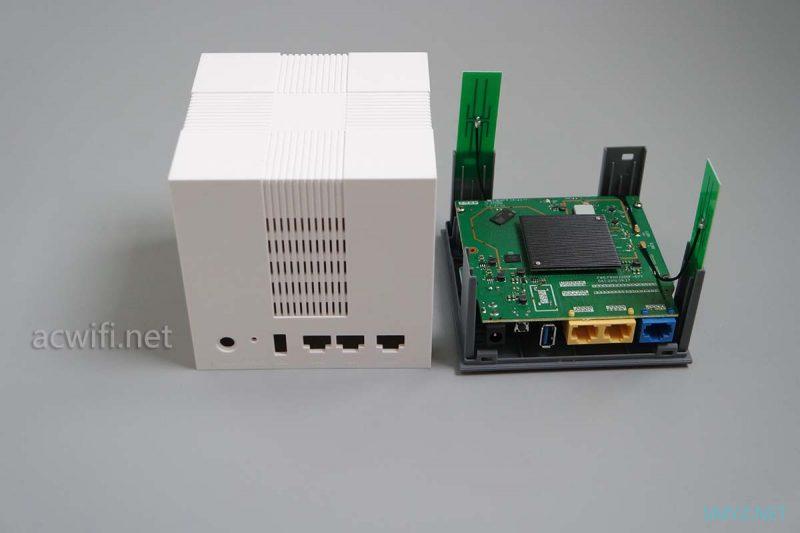

拆开:

天邑TY400拆机,带USB口的WIFI6无线路由器

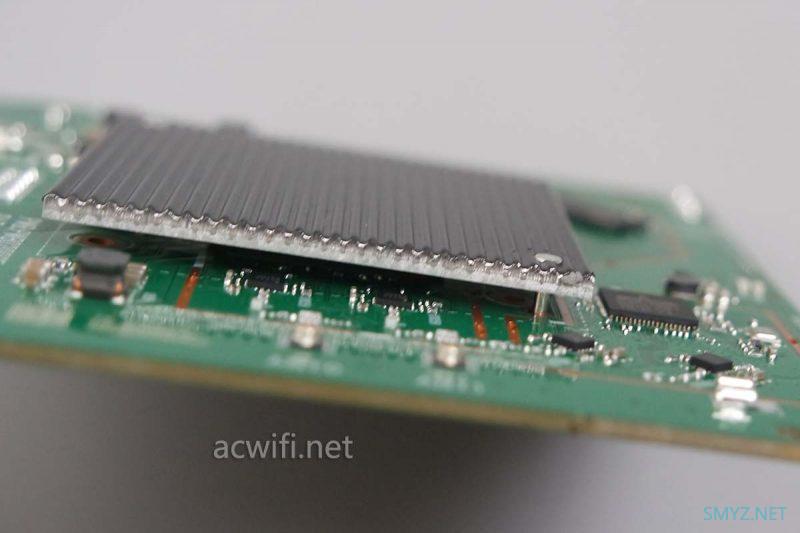

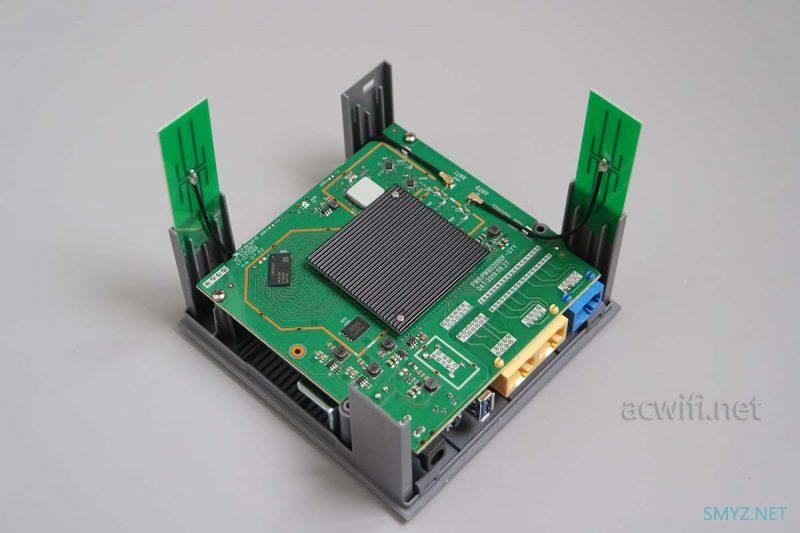

主板上看见一款”腾达式“的散热片,散热片有2个针脚焊在主板上。

天邑TY400拆机,带USB口的WIFI6无线路由器

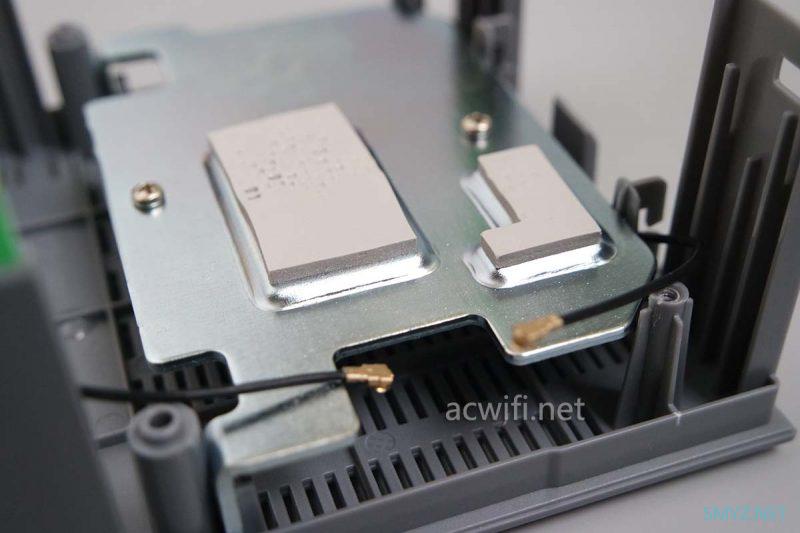

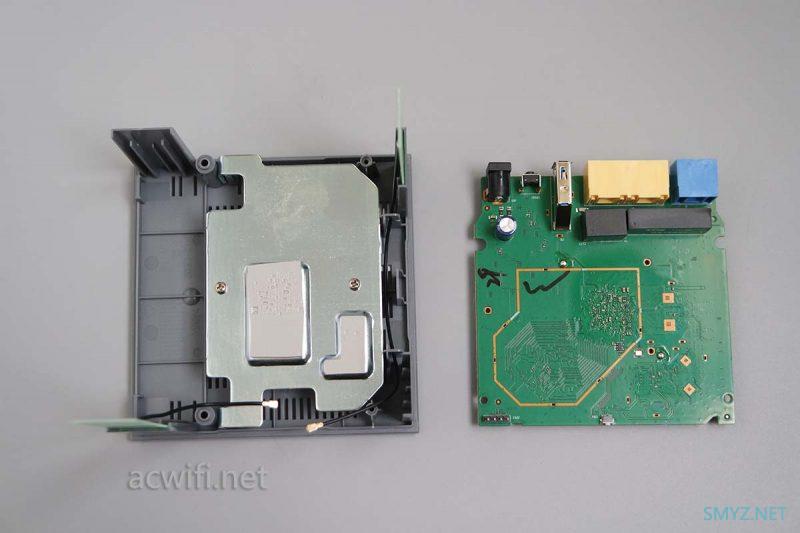

主板底部有一片铝散热片:

天邑TY400拆机,带USB口的WIFI6无线路由器

天邑TY400拆机,带USB口的WIFI6无线路由器

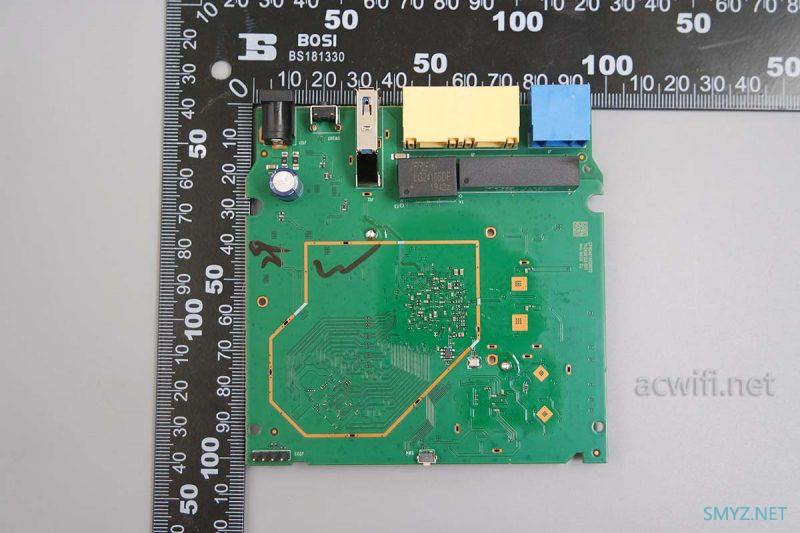

主板尺寸:

天邑TY400拆机,带USB口的WIFI6无线路由器

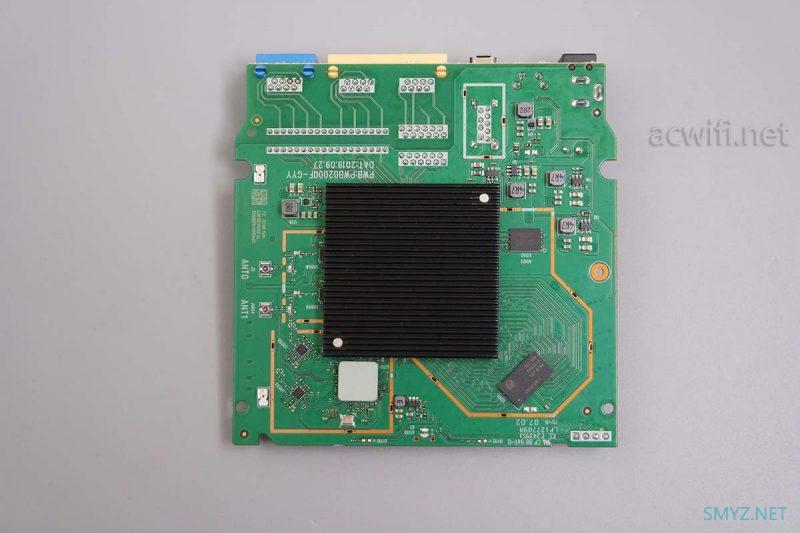

主板正面:

天邑TY400拆机,带USB口的WIFI6无线路由器

要用T12把散热片弄下来:

天邑TY400拆机,带USB口的WIFI6无线路由器

弄下来容易,装回去就难了,这个过程花了40分钟。

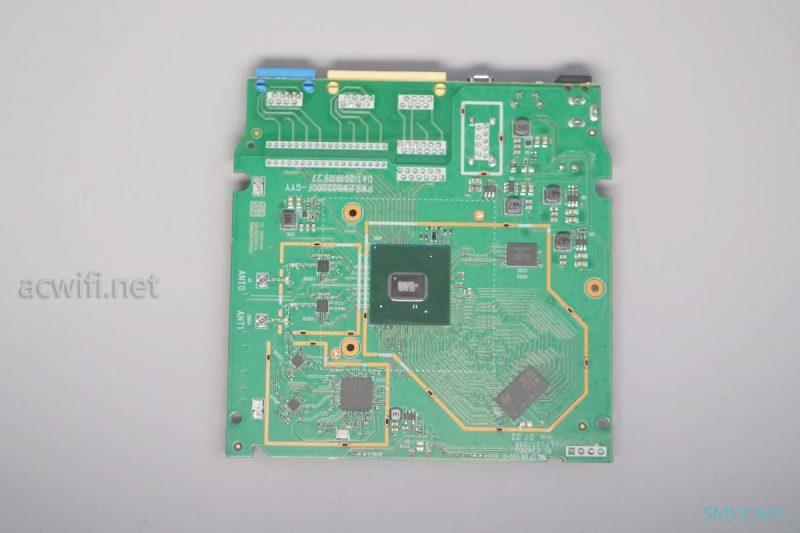

看见CPU了。

天邑TY400拆机,带USB口的WIFI6无线路由器

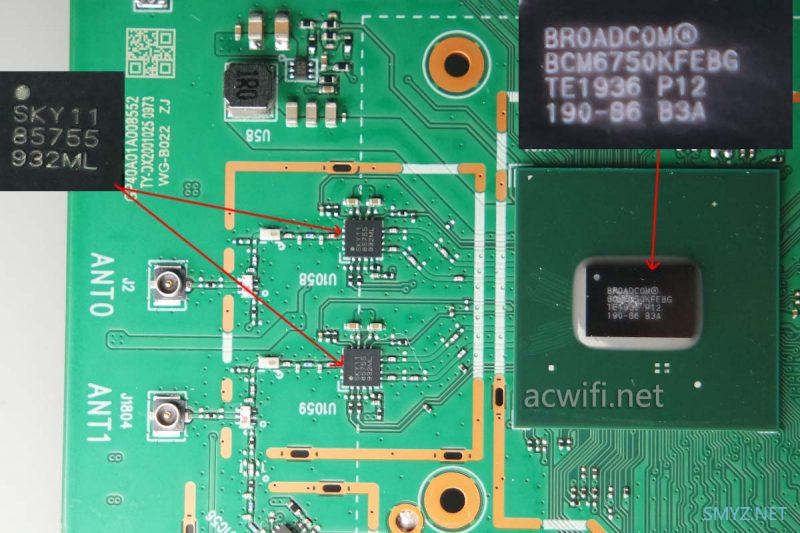

CPU型号是BCM6750,拥有三个核心,频率1.5GHz。它集成了5G WIFI6,支持2x2mimo、1024-QAM、OFDMA,在80MHz频宽下最高无线速率1.2Gbps。

天邑TY400拆机,带USB口的WIFI6无线路由器

此功放的参数如下:

Integrated 802.11ax,5 GHz PA,LNA with bypass,and T/R switch


Fully-matched input and output


Integrated logarithmic power detector and directional coupler


Transmit gain: 32 dB


Receive gain: 14 dB


Output power:


MCS11,+18 dBm,–43 dB EVM


MCS9,+20.5 dBm,–35 dB EVM


MCS7,+22.5 dBm,–30 dB EVM


Small QFN (16-pin,3 x 3 mm) package (MSL3,260 °C per JEDEC J-STD-020)

SKY85755-11集成了PA(功率放大器)、LNA(低噪声放大器)和收/发切换开关。是一颗支持802.11 ax的5G FEM芯片。工作在WIFI6(MCS11)模式下的功率是18dBm=64mW,弱。在WIFI5(MCS9)模式下,功率+20.5dBm=112mW,一般。

总之不强,跟TY300差不多。虽然用的FEM芯片不一样。参数相若。

2.4G芯片型号是BCM43217,2x2mimo,64-QAM,最高速率300Mbps,手机连接它一般是72mbps或144Mbps。

天邑TY400拆机,带USB口的WIFI6无线路由器

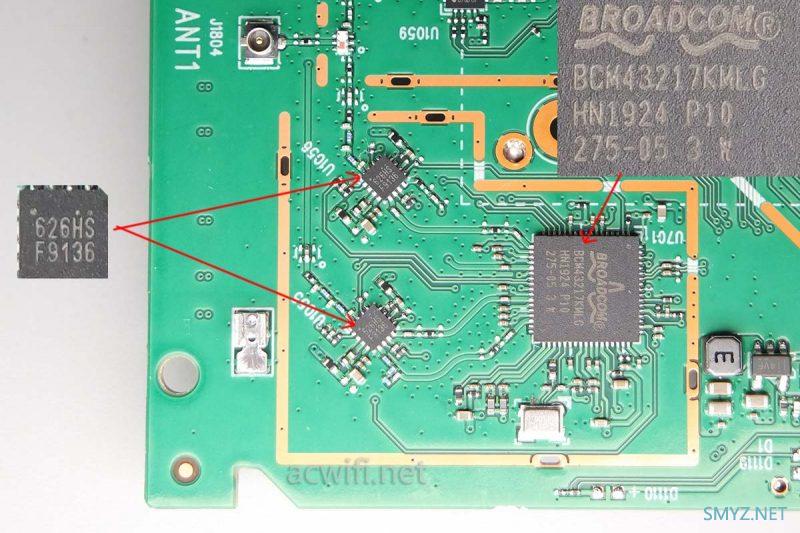

外置了两颗功放芯片,上面丝印着626HS字样,型号是RTC7626,跟TY300用的一样了。它的参数如下:

Frequency range: 2.4 – 2.5 GHz


3 V to 5 V single supply voltage


Integrated high performance PA,LNA with bypass function,and SP3T switch


Input & output fully 50 ohm matching


Integrated positive slope power detector


+21 dBm linear output power at 3% EVM,802.11g 64 QAM,54 Mbps,5 V


Small 16L QFN 2.5×2.5×0.75 mm 3 package


RoHS / Halogen Free Compliant


Moisture Sensitivity Level : MSL 3

+21 dBm=128mW,不算强。

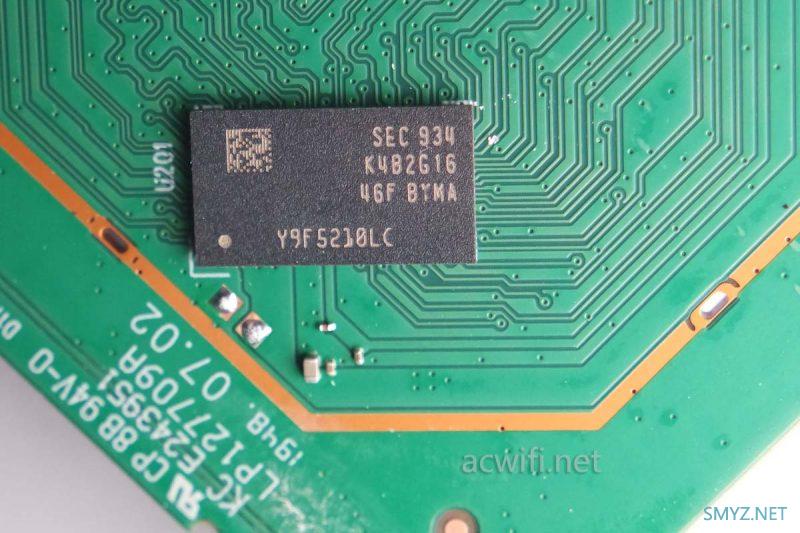

内存芯片,型号是K4B2G1646F BYMA,三星DD3内存容量256MB。

天邑TY400拆机,带USB口的WIFI6无线路由器

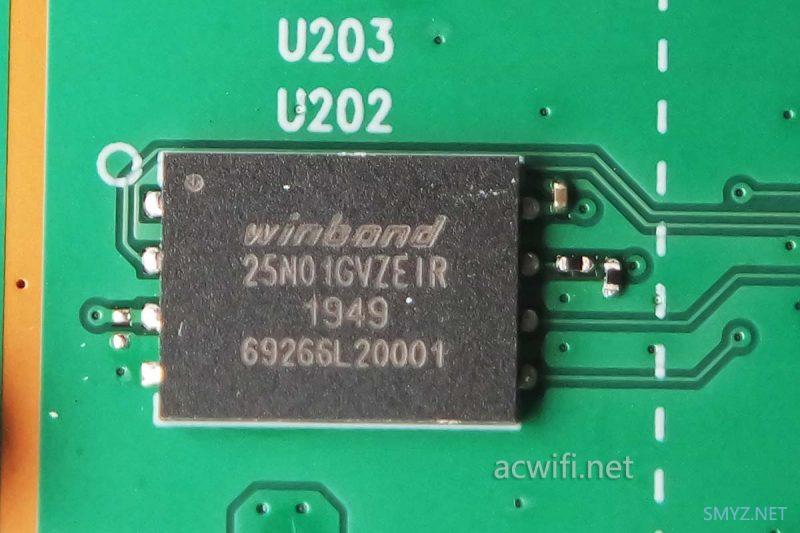

闪存芯片,型号是W25N01GVZEIR,容量128MB。

天邑TY400拆机,带USB口的WIFI6无线路由器

USB测速,读写都是30多MB/秒,这只是USB2.0的速度。USB共享没出现在系统设置里,需要做一些设置。

1.浏览器输入http://wifieasy.cn/getDiagResult.json?step=-1&action=usr/sbin/utelnetd%20-l%20/bin/sh 以开启telnet

2、浏览器输入 http://wifieasy.cn/bcm/ 进入 Advanced Setup -> Storage Service -> User Accounts


点击Add添加用户 Username: Password: 自己写,它是访问samba账号密码


volumeName: 填写 disk1_1

3、用 putty.exe telnet 进入路由 输入 smbd -D 命令

4、win10 系统请开启 SMB 1.0/CIFS 文件共享支持 这个是必须的

5、文件浏览器 输入 \192.168.0.1 访问


会要求输入账号密码,就是上面你自己填写的samba账号密码

以上设置是留言区的朋友的回复,非常感谢。

功耗4W多,不高,信号一般,200元左右的二手价格。WIFI6路由器,暂时就TY300和TY400做到,未来不到300元的会有TP-LINK的XDR1860,到时可以比一比这2台。

若有任何疑问可留言或关注微信公众号smyz-net
