斐讯K2T拆机,完全暴力拆解

一共买了2台斐讯K2T,因为自己有2个华厦万家帐号,而且老用户也可以免费激活,本以为12小时后就可以收到货的,但是12小时后京东还没有出库,直到今天15号中午才收到货,反正想着一台用来暴力拆解,另一台用来做测试用的,刚刚好。拆解电源部份好折磨人,浪费了一小时,手都磨起了一个水泡。没有螺丝,里面也没有卡扣,就是那么紧合。暴力也要拆它,是因为对这个电源盒子很好奇,不知里面是什么东西,毕竟这样的分体路由器还是第一次遇到。拆之前我已经激活了K码,分2个月返还,第一个月99元,第二个月600元,激活成功后,可以放手干了。

斐讯K2T拆机,完全暴力拆解

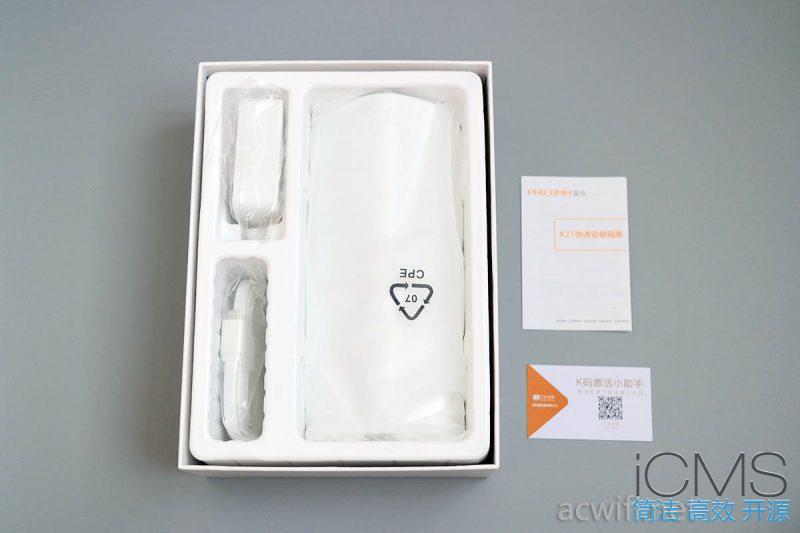

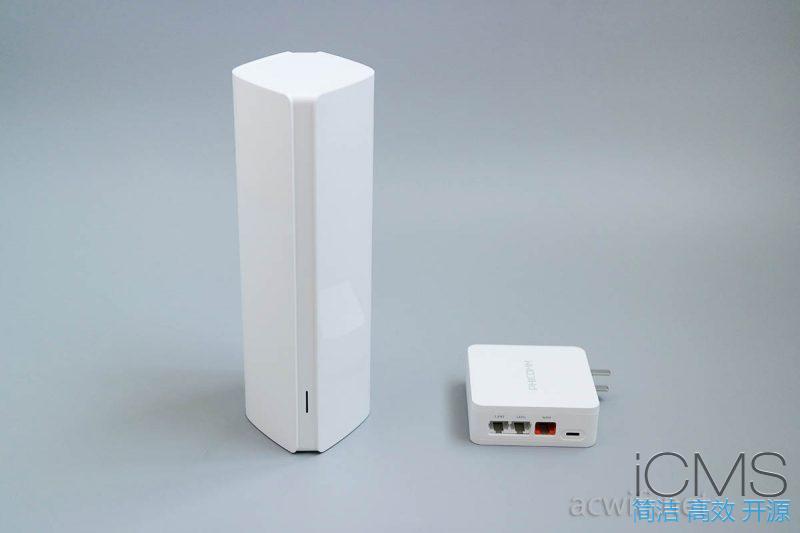

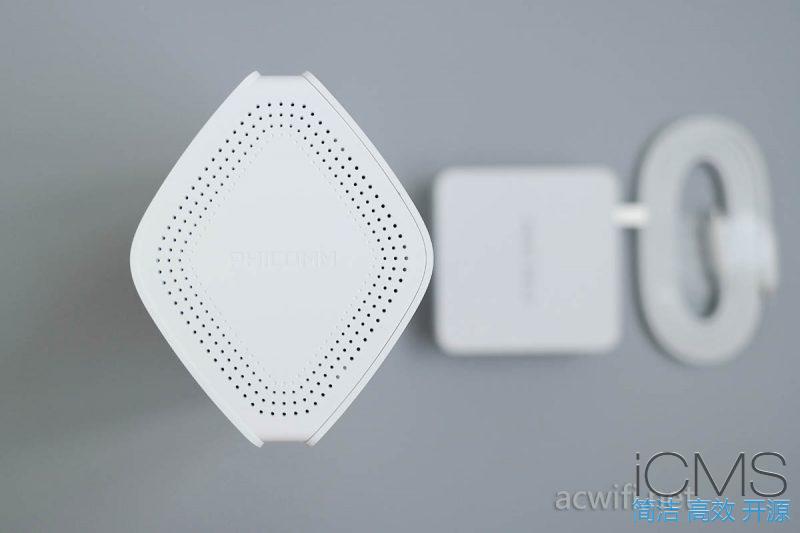

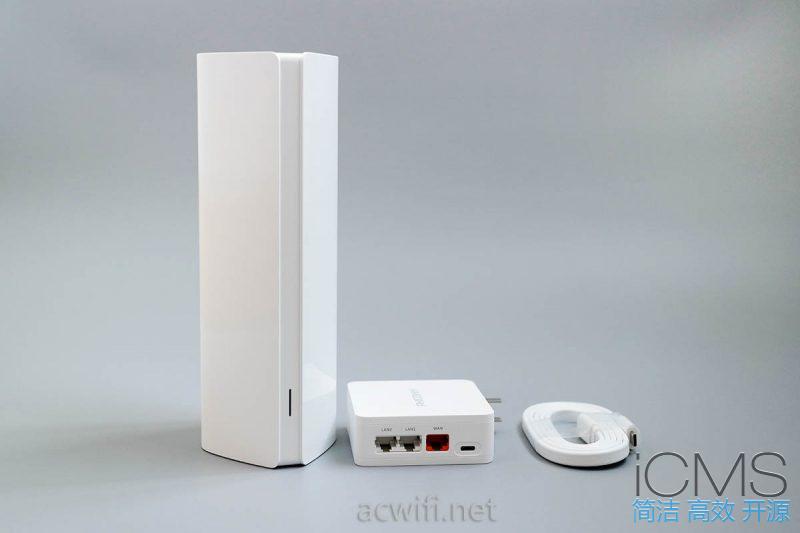

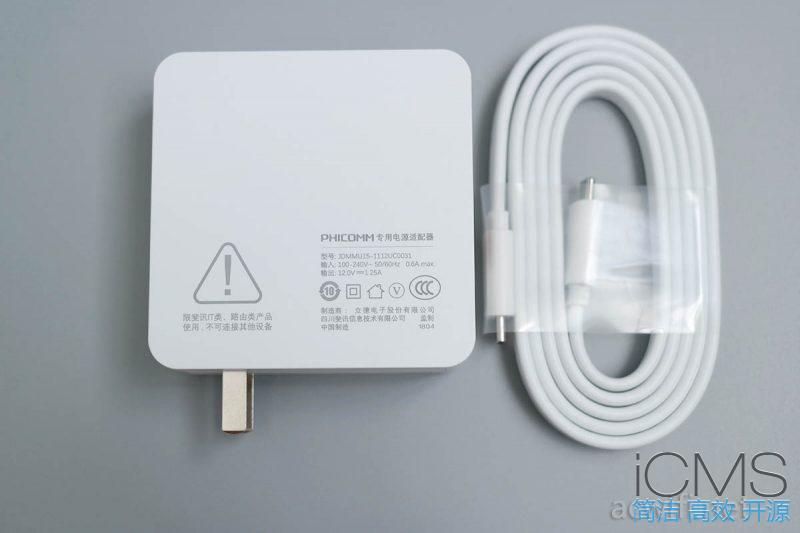

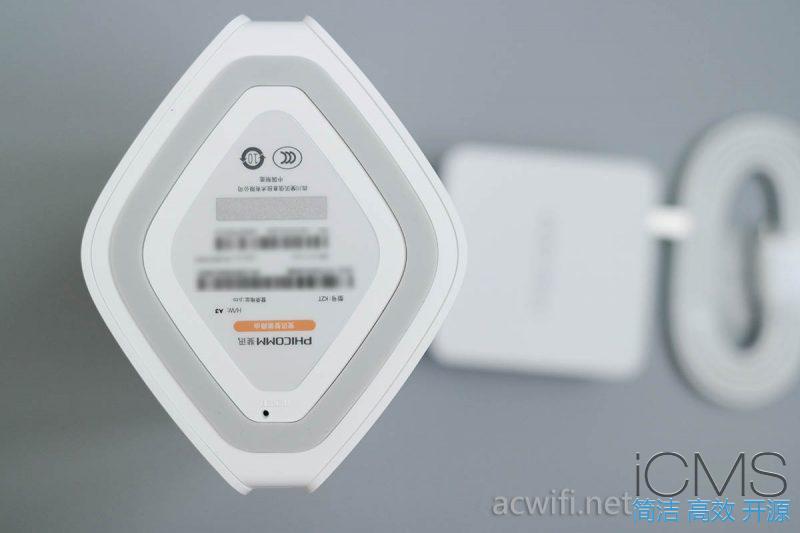

斐讯K2T开箱图:

斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解


斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解

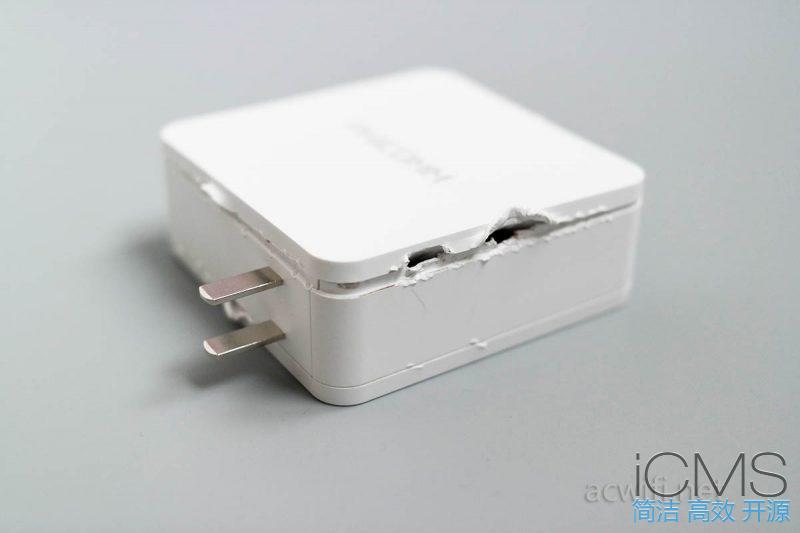

怀着要干死它的决心,终于把外壳打开了,我发文前还没有安装回去,因为有壳子有些变形了,扣不严的感觉,以后慢慢弄吧,这台留着以后刷第三方固件,总会有第三方固件可刷,高手都在民间。

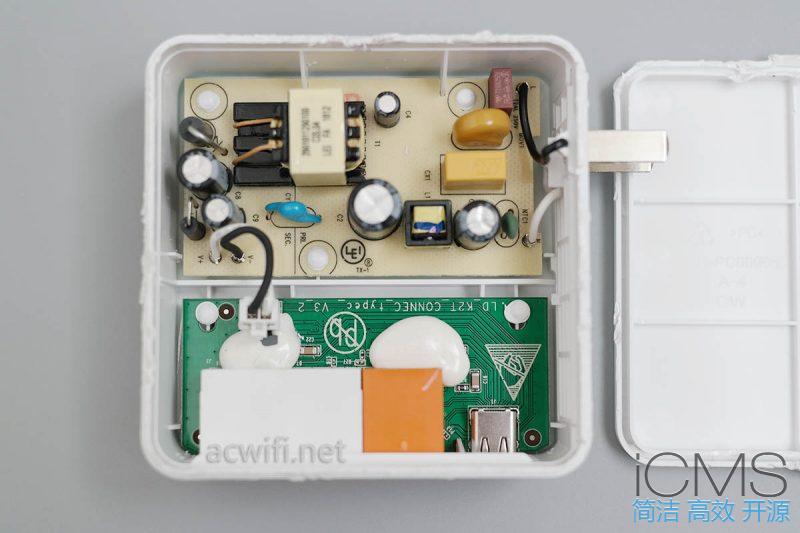

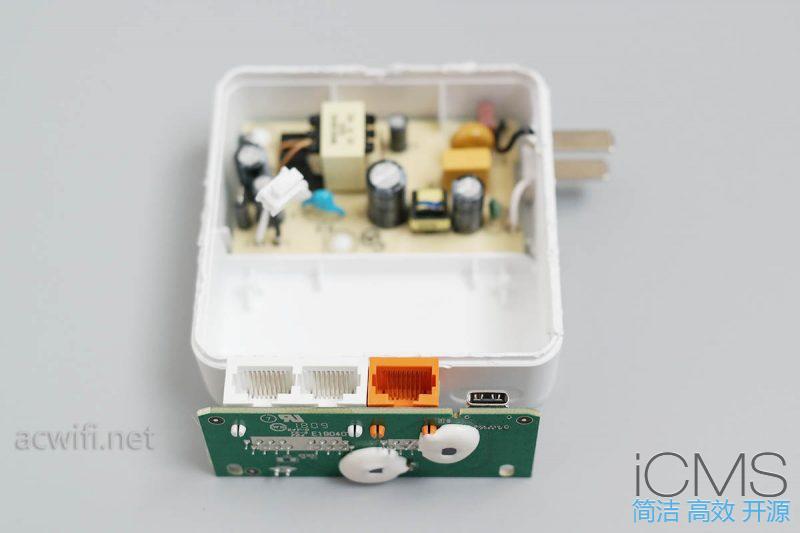

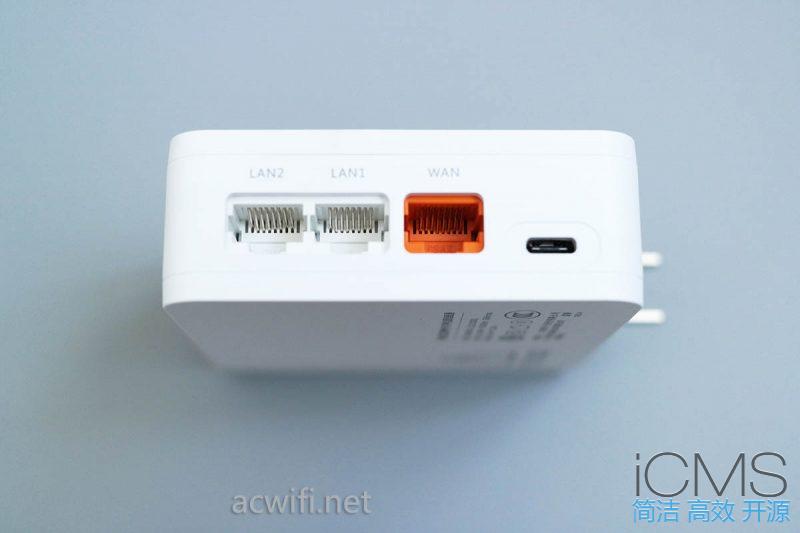

里面有2块电路板,一块是变压整流,一块是2个LAN口与1个WAN口,还有一个Type-C接口,它与主机通过附送的Type-C数据线相连。我把下方的板也拆下来,我想看看底部有没有什么芯片之类的。

斐讯K2T拆机,完全暴力拆解

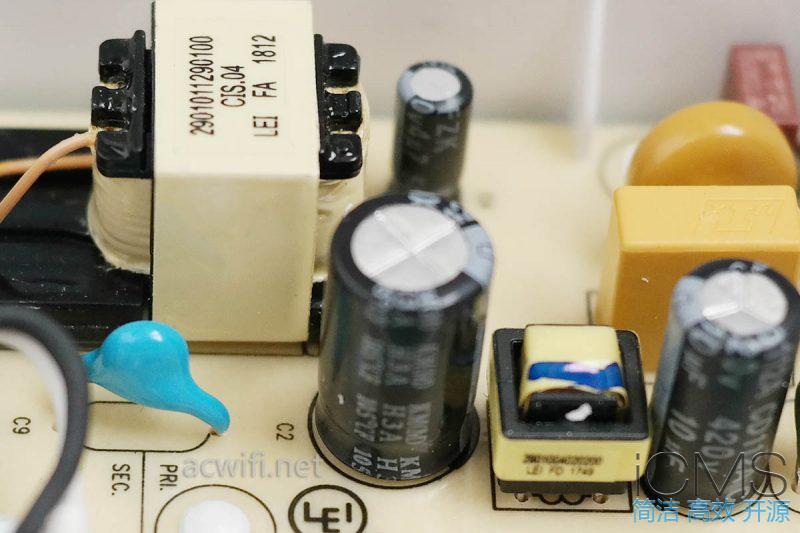

电源部分,电容有一个420V 15μF,一个420V 10μF,一个16V 680μF,一个16V 330μF,还有一个更小的看不清楚了。

斐讯K2T拆机,完全暴力拆解

拨掉与下方网络主板的电源连接线,把电源接上电,查看空载时的功率为0W,用电表测量输出电压11.8V。

斐讯K2T拆机,完全暴力拆解

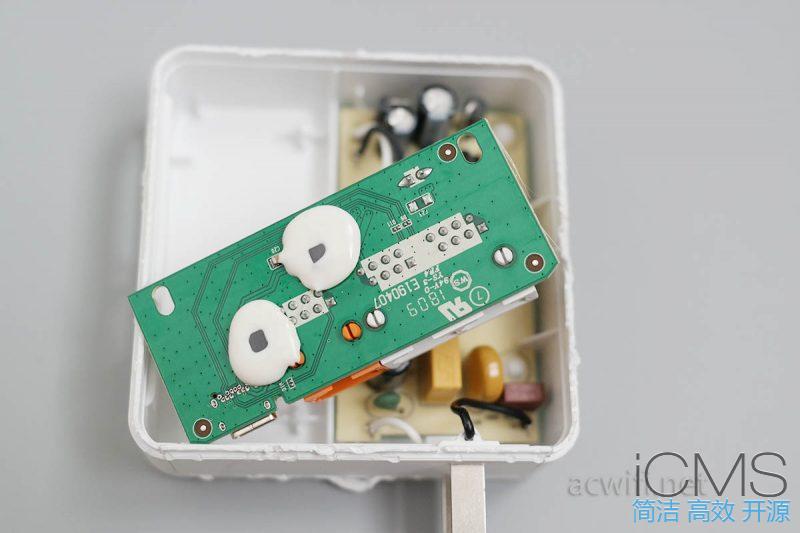

上下两面都有2块白色的胶体覆盖住一个元件,好难除去,不知是什么东西,懂电路的朋友请留言告之。

斐讯K2T拆机,完全暴力拆解

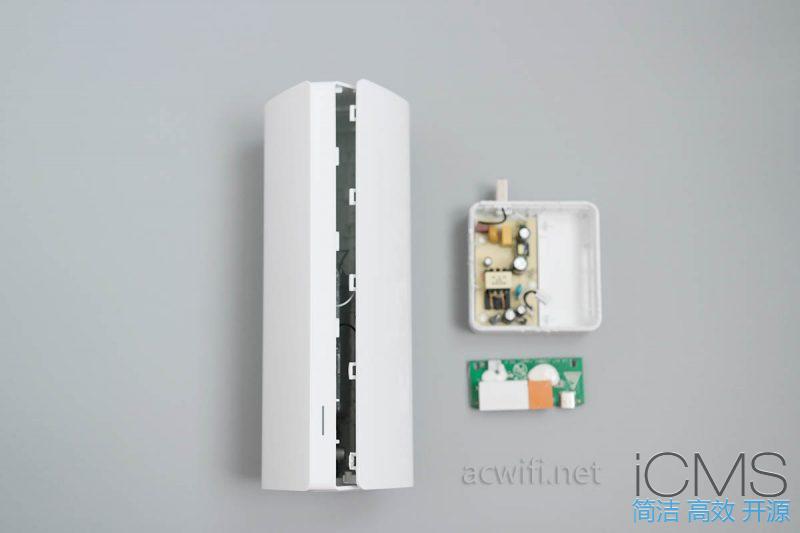

接下来拆开路由器机身就简单得多了,里面有几个卡口,轻松撬开。

斐讯K2T拆机,完全暴力拆解

斐讯K2T拆机,完全暴力拆解

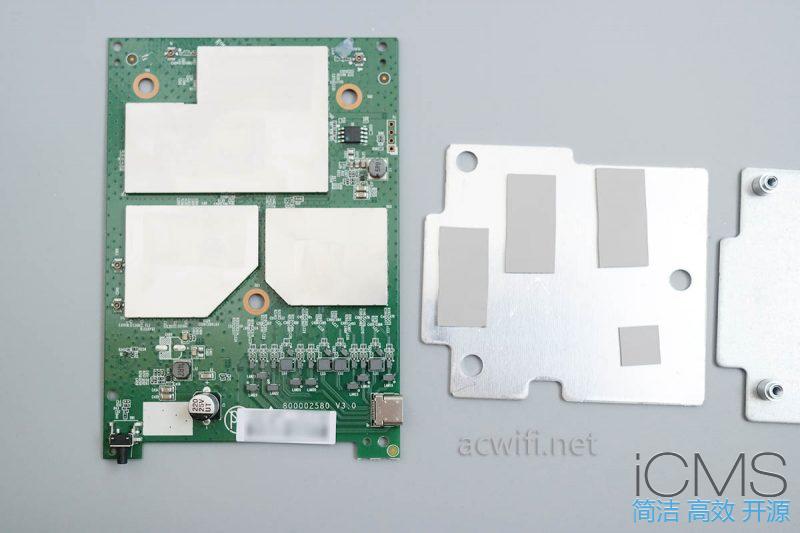

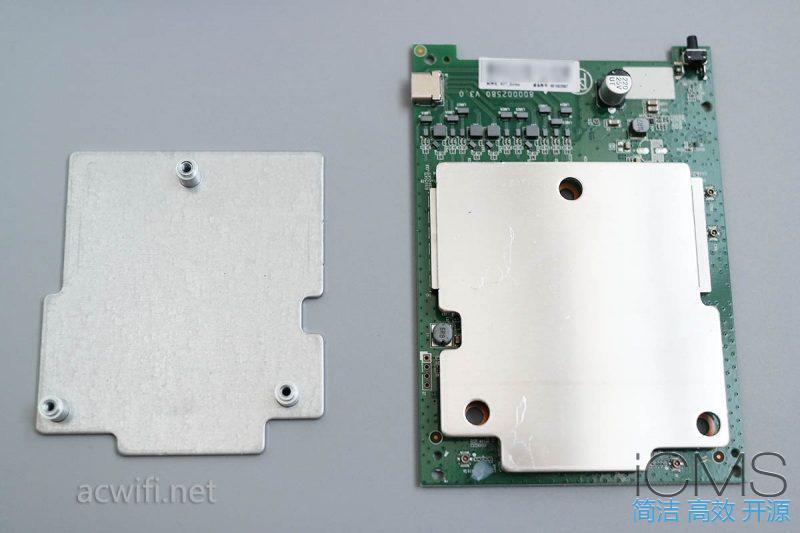

内置PCB板天线,一共有4根,2根2.4G,2根5G。有一块主板,主板高度大概是机身的一半。主板大半面积被一块金属散热片所覆盖,放磁铁上去,迅速吸住,铁片无疑。拧下三个螺丝,拆下散热铁片,底部还有一块与之一样大小的散热片,它是铝的,因为不受磁,铁块与铝块的厚度差不多,但重量相差明显。所以不受磁的肯定是铝金属(废话)

斐讯K2T拆机,完全暴力拆解

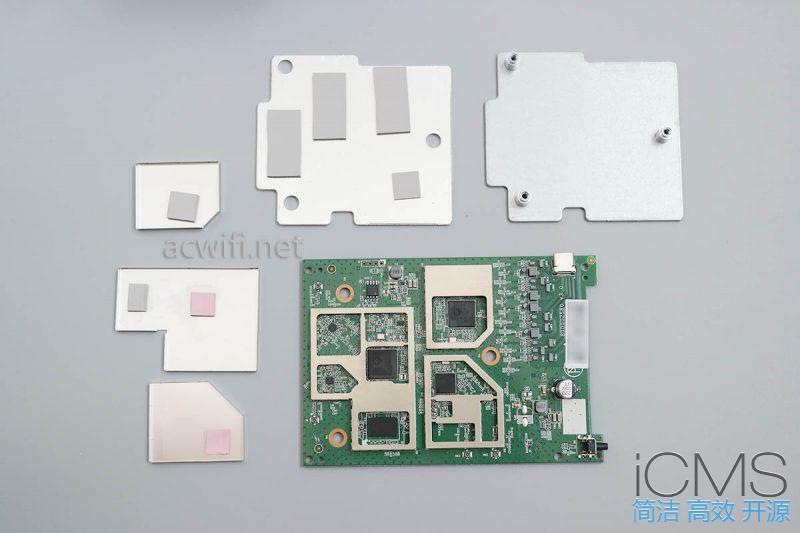

散热铝片底部就是芯片屏蔽罩,两者中间有导热硅胶垫。

斐讯K2T拆机,完全暴力拆解

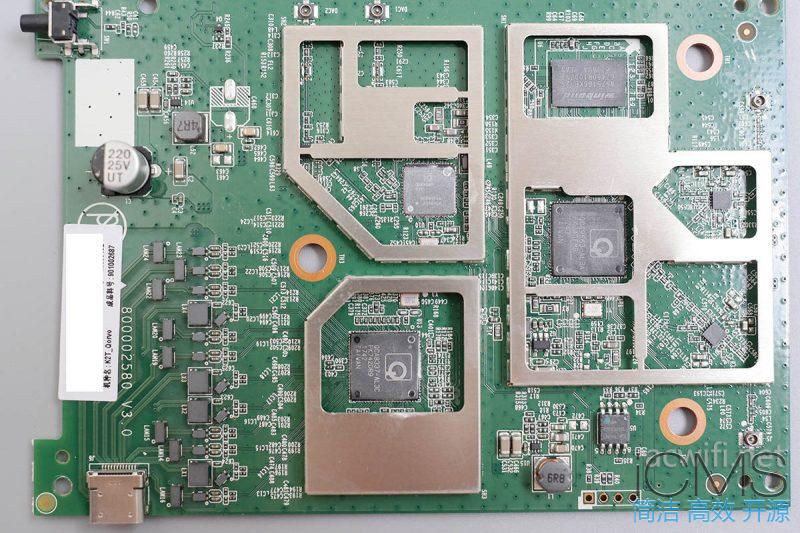

再拆开屏蔽罩,终于可以看清芯片型号了,散热用料这么足,用在低发热的高通芯片上,有点太多了吧!

斐讯K2T拆机,完全暴力拆解

用婴儿爽身粉抹一点在芯片表面,这样型号显眼一些。(点开查看大图)

斐讯K2T拆机,完全暴力拆解

跟之前预料的一样。

CPU是QCA9563,同时负责2.4G的工作;

无线功放芯片型号是4252 xx26,查不到相差资料;

5G芯片是QCA9886;

QCA9886附近有2个小的芯片,估计是功放,太小了,且被上面的金属片挡住了;

内存芯片型号是W9751G6KB-25,容量是64MB;

闪存型号是25Q127CSIG,百度查了一下资料,说是16MB容量( 128Mbit );

千兆交换机芯片型号是QCA8337。

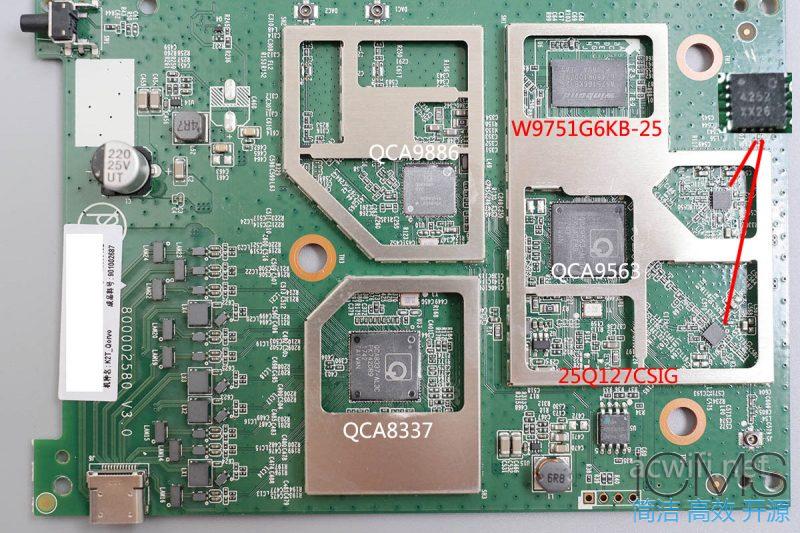

我把所有芯片型号标到主板上,方便观看,如下图:

斐讯K2T拆机,完全暴力拆解

主板上的Type-C接口,数了一下,一共有12个针脚,每2根为一组,这些都连接到QCA8337千兆交换芯片里。不懂这K2T分体路由器的连接方式是啥,懂的也可以留言说一下,我作修正。

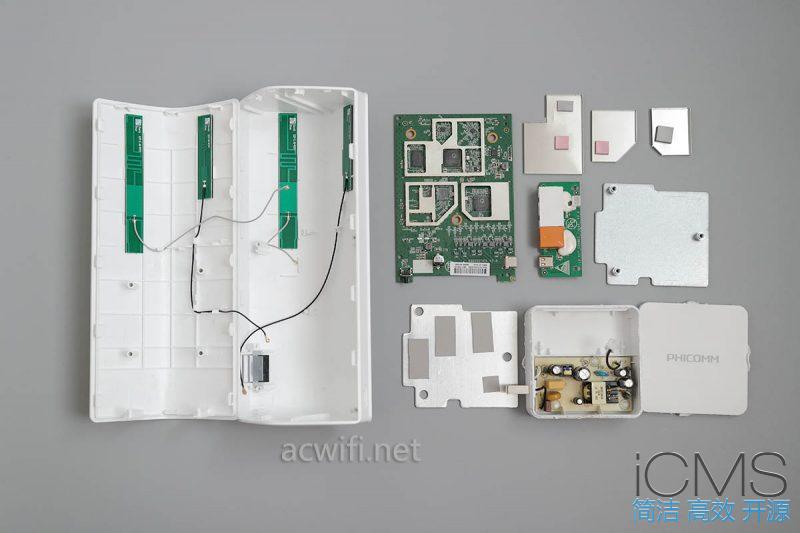

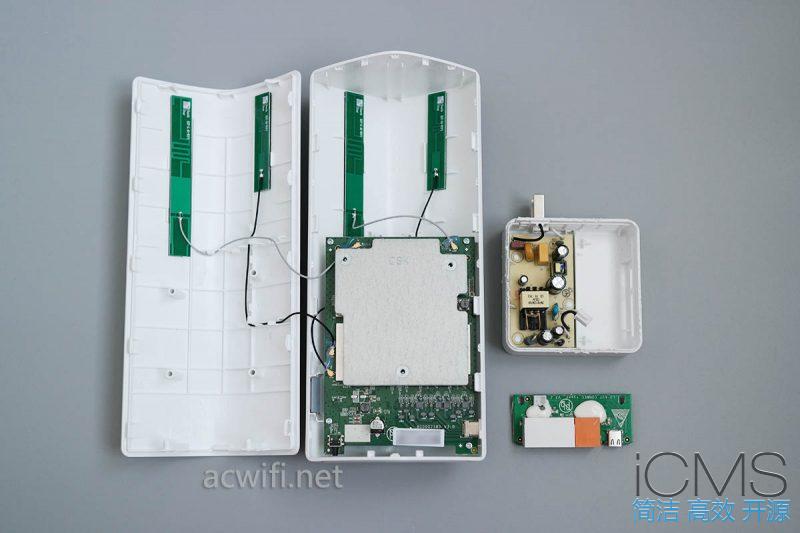

最后来个拆解大合照:

斐讯K2T拆机,完全暴力拆解

在国产路由器里面,斐讯的做工和用料算很不错了。特别相较于国内某一大厂品牌来说。

接下来会详细测试这款斐讯K2T的性能,当然少不了跟K2P或K3之间的对比,测试时间一般要三天左右,请留意本站后面的发文。
