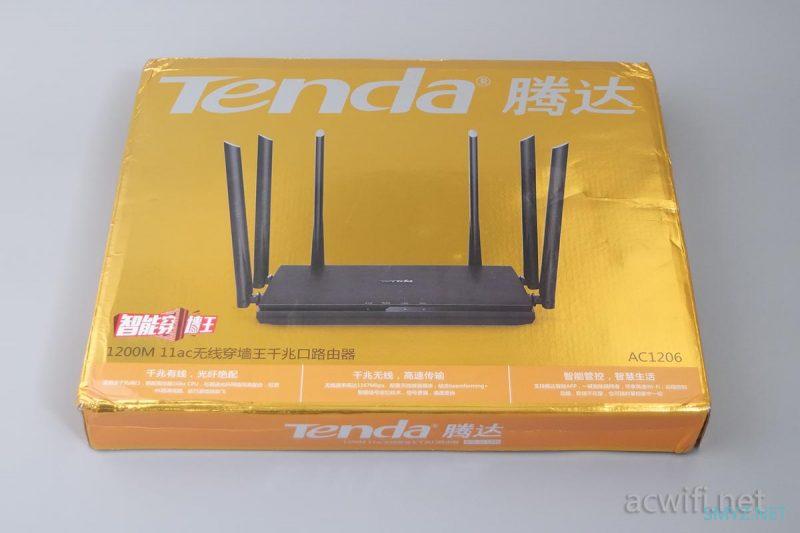

腾达AC1206在咸鱼上110包邮收来的二手，有包装且用的时间不长， 还行吧，只为拆机看看是啥样子，腾达现在只要是AC1200M的无线路由器，基本是用螃蟹了。看看这款是不是。金色的外包装，额外抢眼，亮瞎了眼睛有木有：

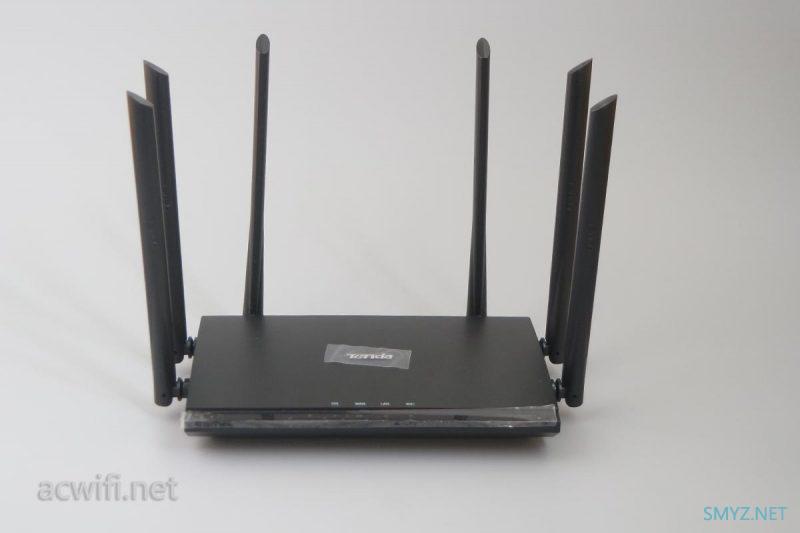

机身，为什么会有六根天线？？

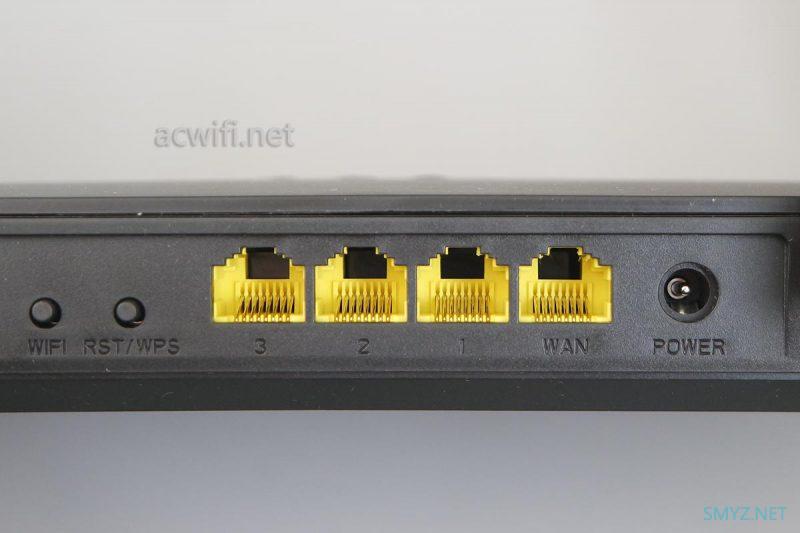

机身背后的接口：3个LAN口和1个WAN，网口全千兆，有一个无线WIFI物理开关建。

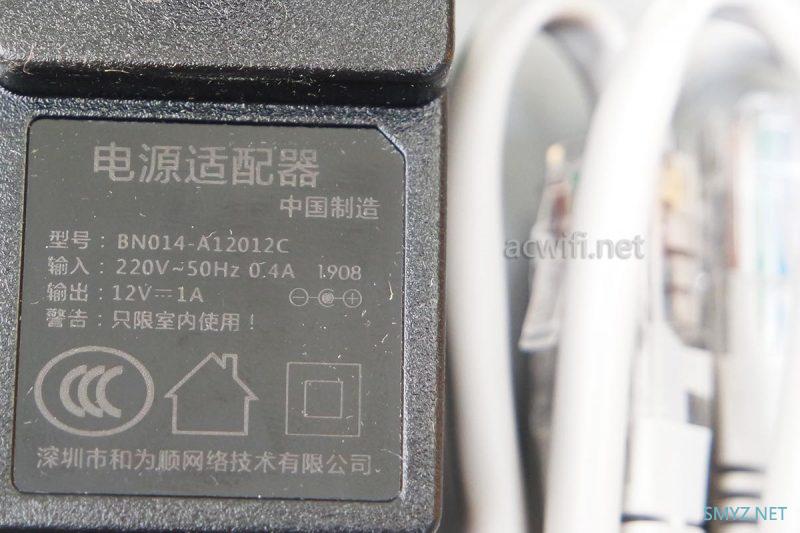

配有一根网线，8芯的。电源规格是12V/1A。

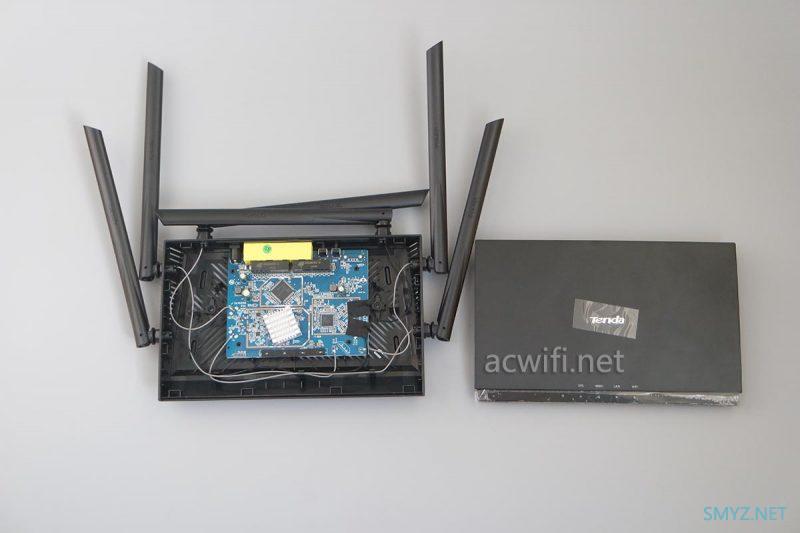

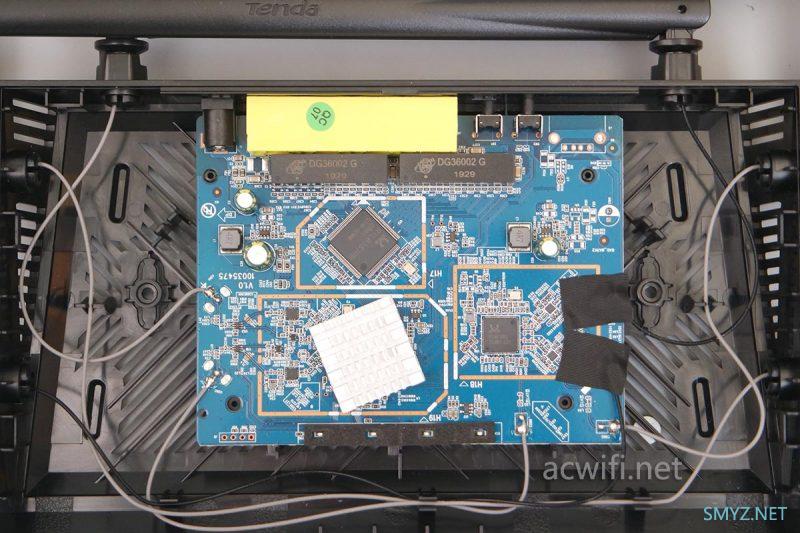

拆开上盖：

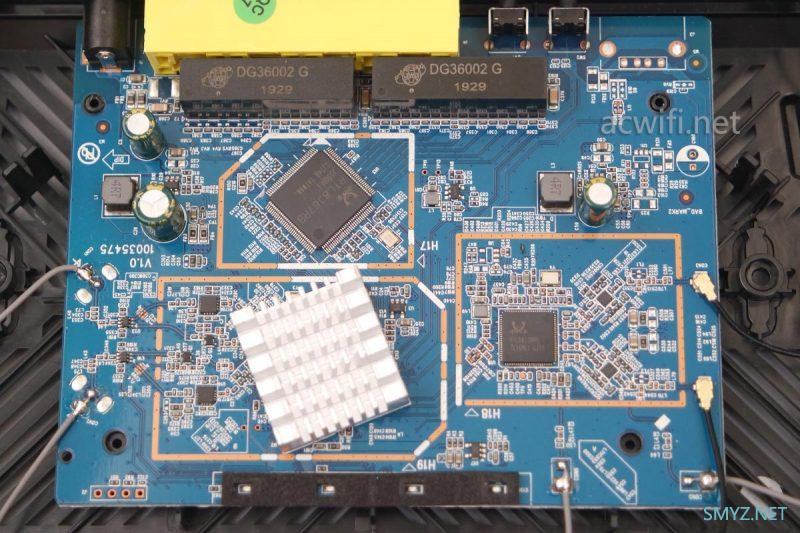

主板正面：

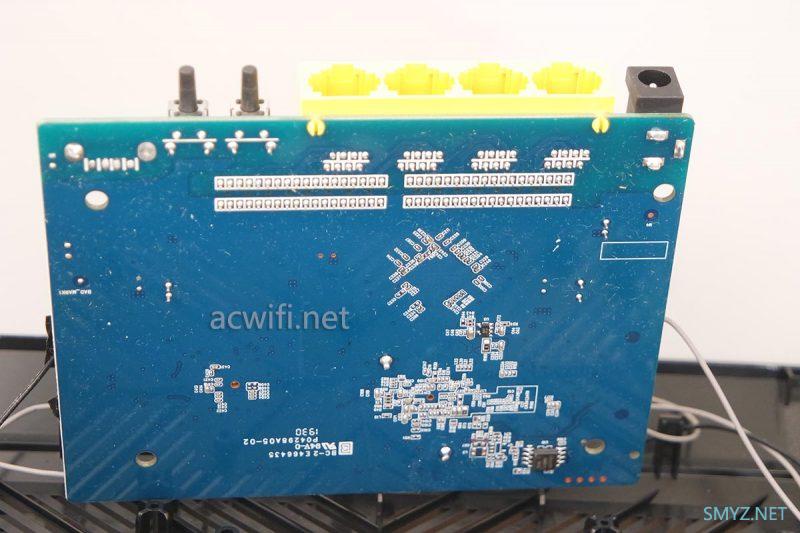

主板背面：

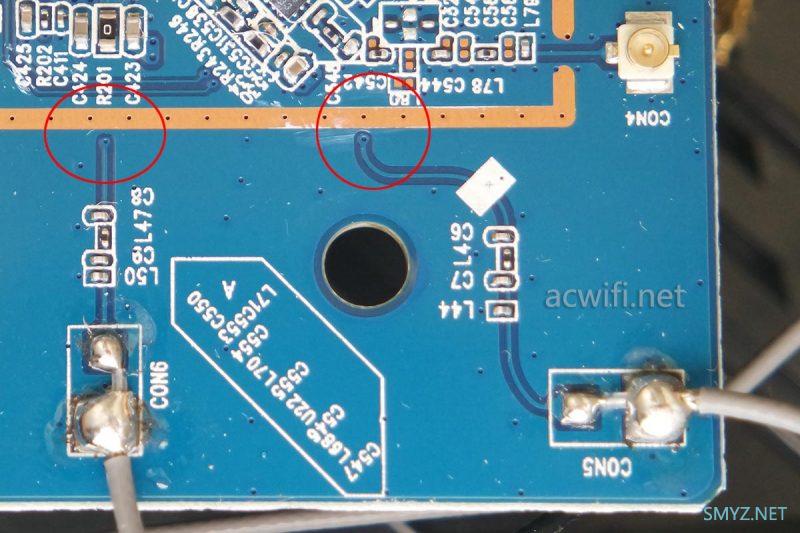

5G天线有四根，其中有2根是IPX接口，有2根直接焊在主板上，但放大一看。
好像没有跟无线芯片连接呀，如下图中的红框位置。意义在何处？？？难道又是自动选择信号最佳的天线？？？？这样的原理我不懂。

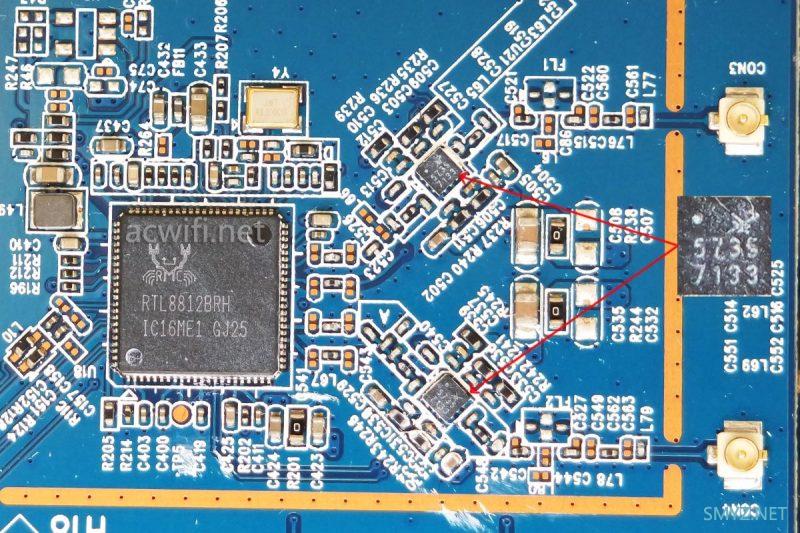

5G无线芯片型号是RTL8812BRH，2x2mimo，80MHz频宽，最高速率866Mbps，在腾达AC9螃蟹版、AC10、AC11，H3C，一些360和H3C的AC1200M的机型，都有用到它。
点击领取京东年货节红包，最高888元，每天领3次
看见有外置独立功放芯片，丝印着“5735 7133”，型号是SKY85735-11，它是一颗5G FEM芯片，也就是集了PA和LNA的东西。它的参数如下：
Integrated high-performance 5 GHz PA,LNA with bypass,and SPDT
Fully matched input and output
Integrated,positive slope power detector
Transmit loopback mode
Transmit gain: 32 dB
Receive gain: 14 dB
Output power: +21 dBm,@3% (–30 dB) DEVM,MCS7,HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM,MCS9,VHT80
Direct connection to battery with 5 V nominal supply voltage
Small MCM (12-pin,2.0 x 2.0 x 0.6 mm) package
(MSL3,260 C per JEDEC J-STD-020)
在80MHz频宽和256-QAM时放大功率+20dBm=100mW，不算特别强。

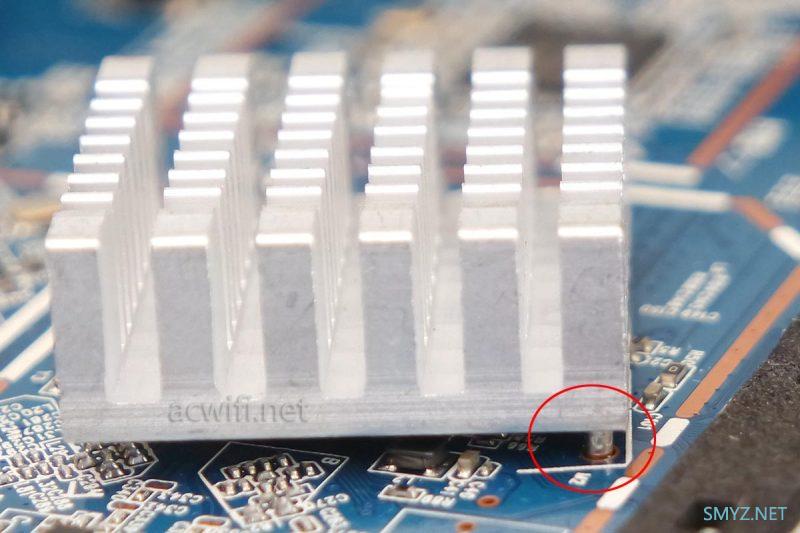

CPU上的散热器因为有焊死在主板上，似曾相识的设计：
CPU必然是RTL8197，但是为了显示出acwifi拆机的专业性与准确性，总而言之就是无聊。

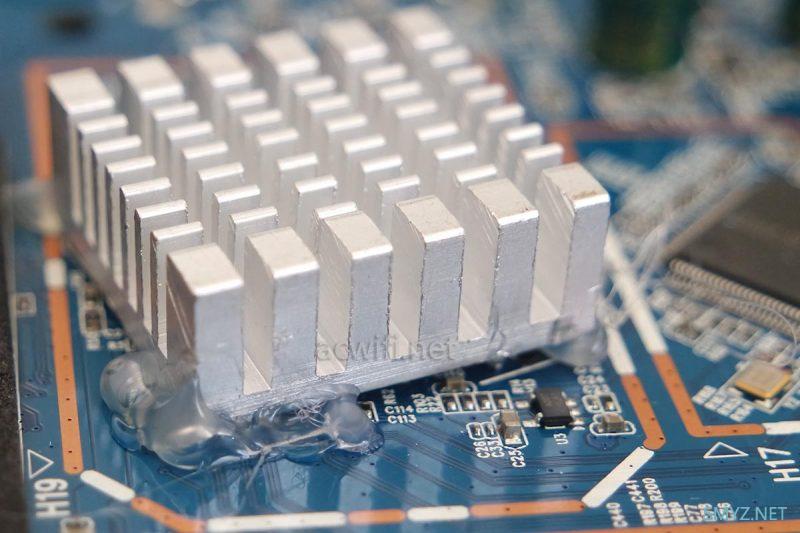

拿出T12调至300度，9秒9后达到设定温度，上锡，吸锡，一套完美的动作之后，还是取不下来。只能一边用力撬，在另一边熔锡，才取了下来，但因为不会把锡点吸干净，我不能完整插回去，最后用上热熔胶固定了散热片，结果是这样：

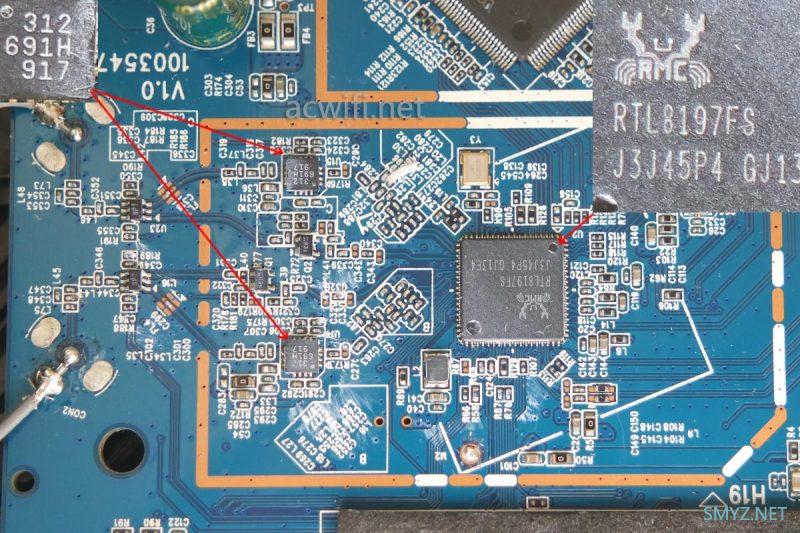

散热片取下来后看见CPU了。型号是RTL8197FS，28nm，单核1GHz，集成了内存，不是64MB就是128MB内存，不肯定，多数前者。
有外置独立功放芯片，丝印着“312 691H”，型号是RTC6691。是一颗2.4G功放芯片。
The RTC6691 silicon-germanium (SiGe) power amplifier (PA) is designed to operate in 2.4GHz ISM band,compatible with 802.11b/g wireless LAN system with high power,high gain。
它的参数如下：
FEATURE
3.3V Power Supply
Maximum Linear Output Power for 11g usage : +21.5 dBm ( 54Mbps OFDM 64 QAM )
Maximum Linear Output Power for 11b usage : +26 dBm ( 11Mbps CCK )
Small signal gain : 33.5dB
On-chip input matching
Operation ambient temperature: -40 ~ +85 °C
Lead-free RoHS complian
看着+21.5 dBm感觉挺大的，但这是在802.11g下的，不是802.11n， 如果在802.11b下，还能更大，达到+26dBm=400mW。有时会听别人说，现在的无线路由器还没以前的单天线路由器强呢（802.11g产品 ）。我想，前面这些数字会给你一个答案，再加上不能高于100mW的这个标准越来越严格地执行。但我觉得信号质量会比信号强度更重要，最终要的是无线速度。
这颗芯片一定是历史比较久远了，参数中并没有列明在40MHz频宽时的dBm，就当是21.5dBm=141mW。还行！

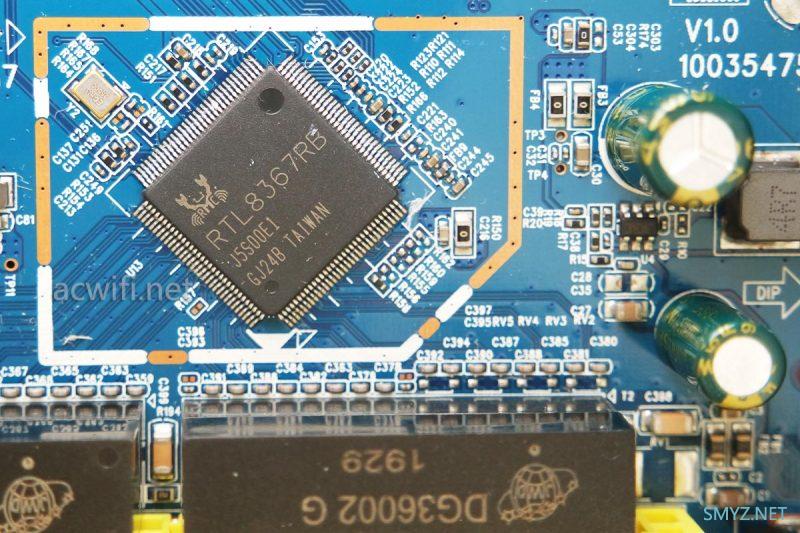

CPU上方是一颗千兆交换芯片，型号是RTL8367RB。

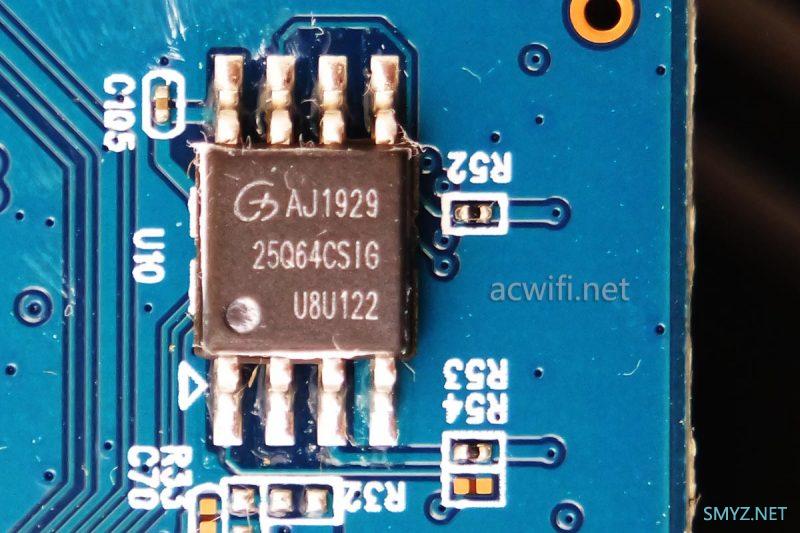

主板背面有一颗闪存芯片，型号是GD25Q64CSIG，容量8MB。
拆完了，总结一下吧，腾达AC1206是腾达AC10的换壳版本，可以看本站腾达AC10的拆机文章便一清二梦：腾达AC10拆机，一机以概全。就连2.4G和5G的功放芯片型号也是一模一样。所以我说是换壳的版本。而腾达AC11把功放芯片都换成了紫光展锐的RWL2306-11和RWL5306-21。从参数上来看，差不多。
但是，我不清楚现时卖的腾达AC10和AC11是否还有采用外置独立的功放芯片（是否有缩水），因为我看了腾达AC10和AC11的详情页里并没有说明外置独立功放的字样，而AC1206的详情页里有这个说明。有点乱。记得我买腾达AC10和AC11都是150元以上的，现在降到119和139了。看了现时卖的腾达AC10已经没有独立功放芯片了。所以现在要这样说： 腾达AC1206是以前腾达AC10的换壳产品。
腾达AC1206天猫购买链接，
京东自营没卖了。
若有任何疑问可留言或关注微信公众号smyz-net
