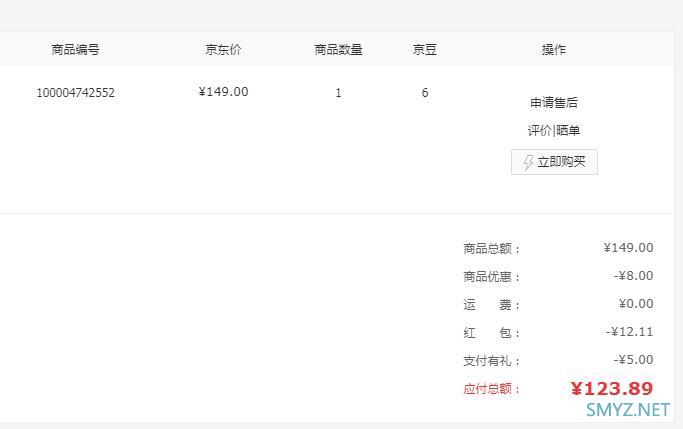

在咸鱼下单付款了129元的荣耀X2增强版，好多天后也没发货，卖家说要等京东备件库有货才可以发，我也没所谓，不急着要。昨天看见京东有149元的价格，加上这些天每天拆京东的红包，还有全品券和白条立减券，最后实付不到125元就买到了。
手机端领红包链接 电脑端领红包链接

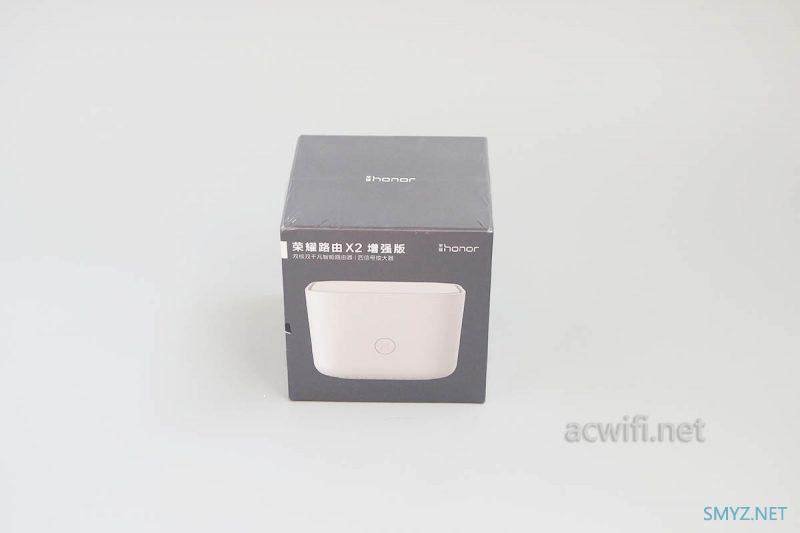

荣耀X2增强版的外包装是黑色：

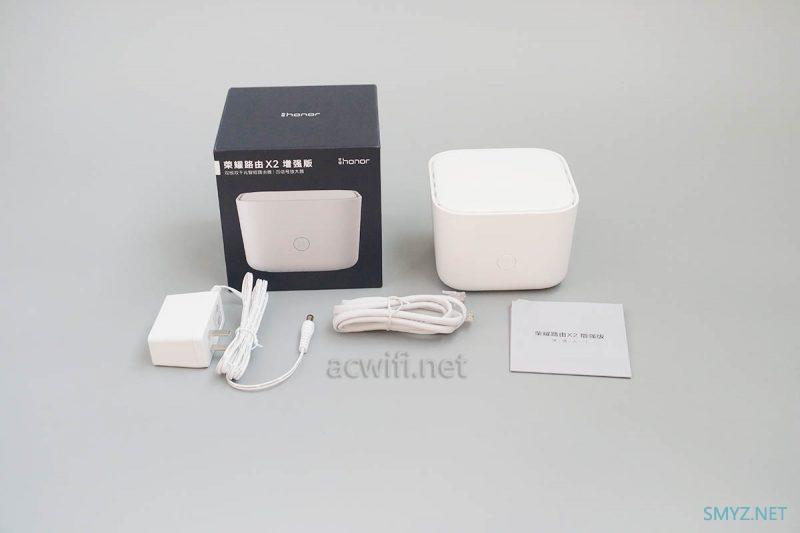

机身外壳啥的都跟荣耀X2一致，增强版就是把2.4G芯片外的独立功放芯片补上。这款真的不用拆机就知道是啥样子。包装和附件如下图：

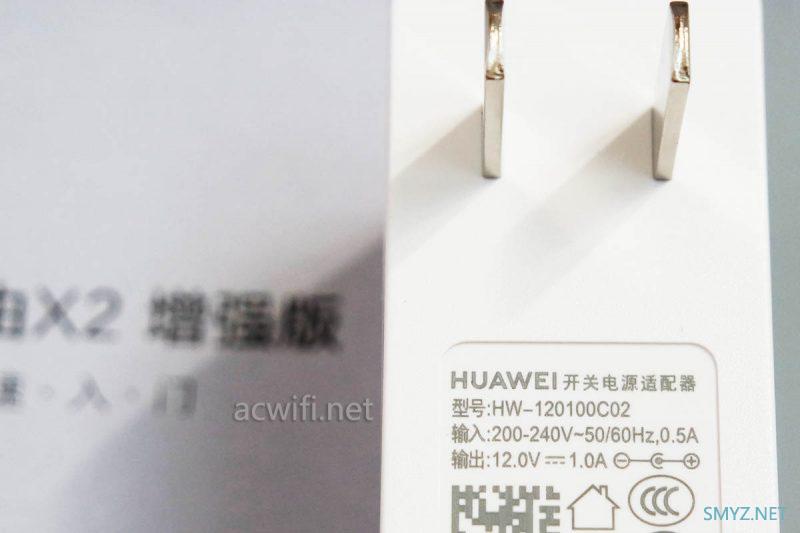

原包装里有一根网线，电源输出是12V/1A，规格有点低。

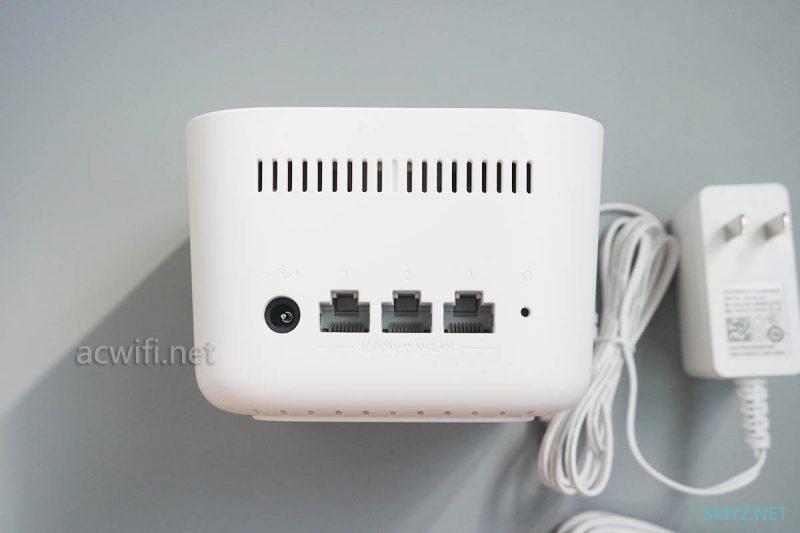

背面3个网口，机身小巧 ，网口就只能少一些，如果对LAN口有2个以上需求的朋友这款不不适合了，或者需要买个千兆交换机才够用。

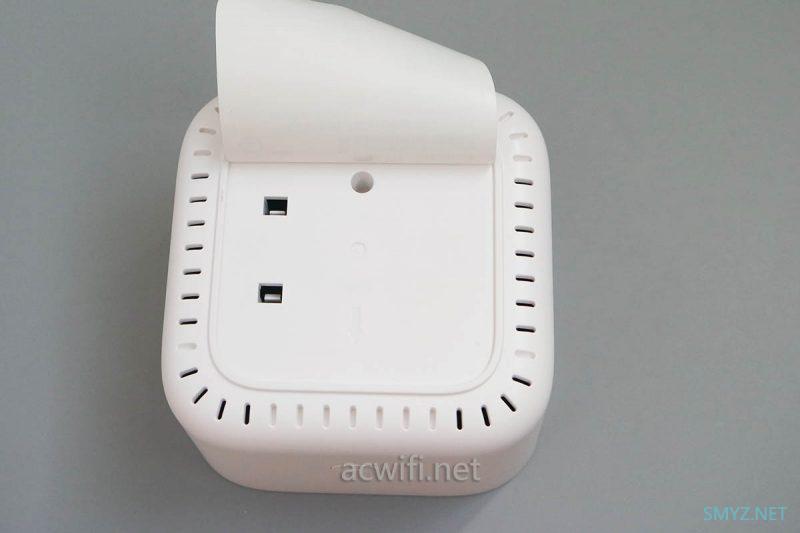

从底部拆了一颗螺丝开始：

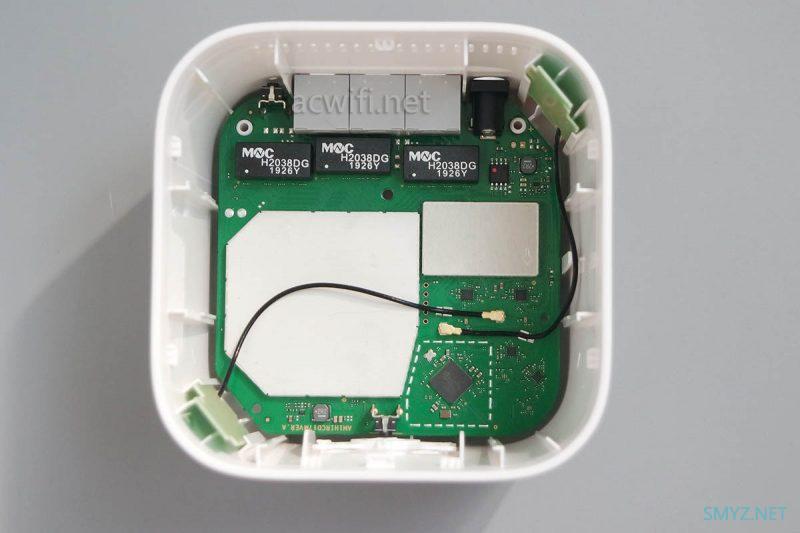

拆出机身顶盖：

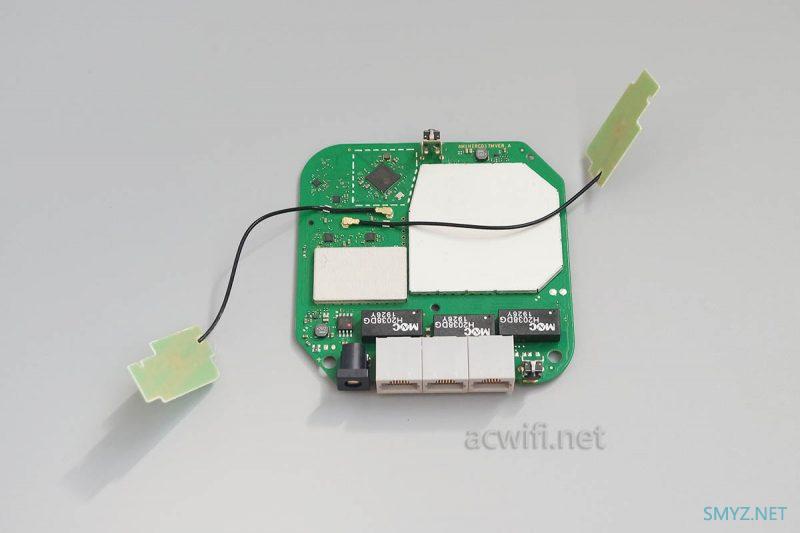

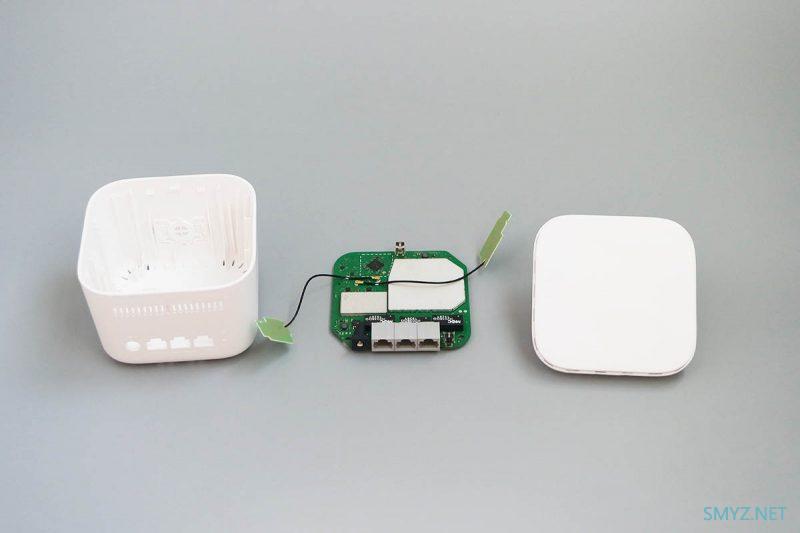

把主板与天线拖出来：
两根双频PCB天线：

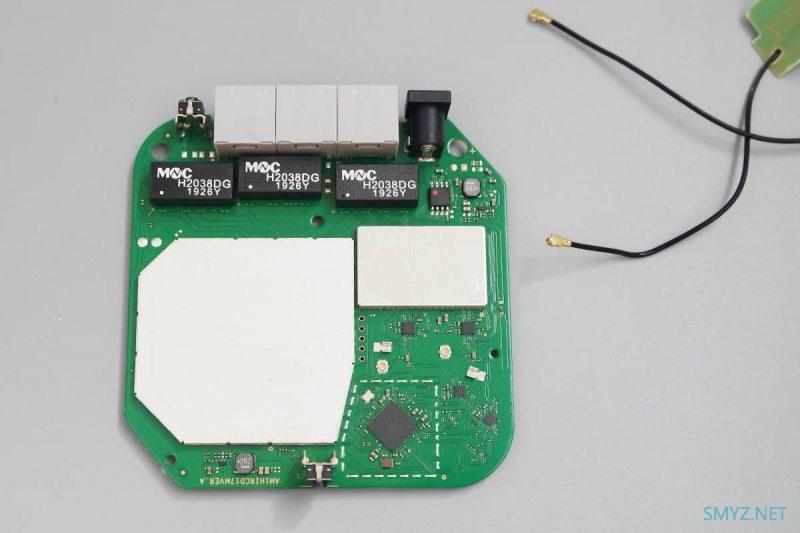

主板正面：

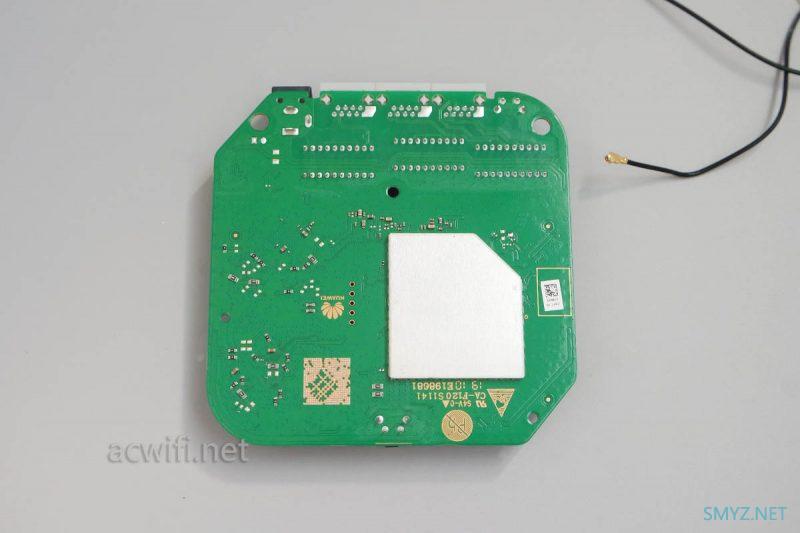

主板背面，背面没什么元件，屏蔽罩里面应该空的，但因屏蔽罩焊死了，所以掀开不了。
打开CPU上方的屏蔽罩看看：

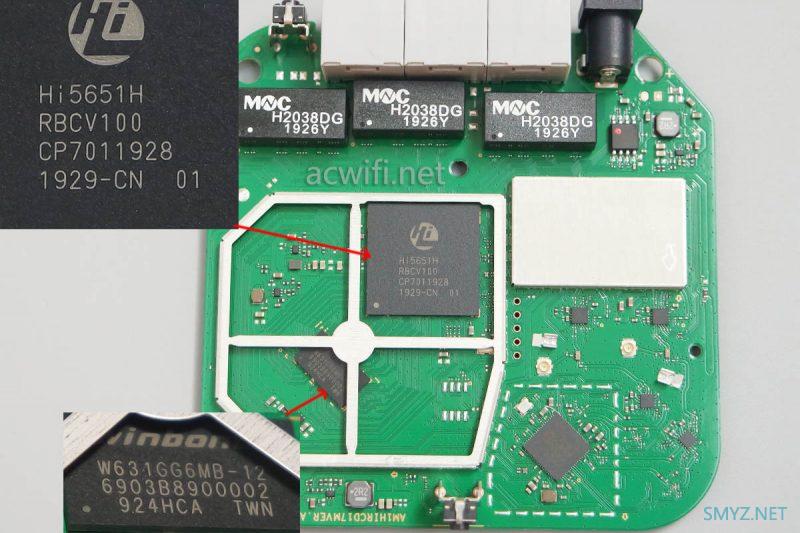

CPU型号是海思HI5651H，双核800MHz；内存型号是W631GG6MB-12，DDR3 SDRAM 1Gbit，容量128MB。
无线射频电路局部元件：
首先上方的无线芯片屏蔽罩也是焊死，不能掀开，也不是不能，它周围有很多贴片元件，我怕掀开后，周围的贴片会七零八乱，我手艺不精，不敢尝试。从华为WS5200四核版或增强版已经看出是两颗HJI1151，一颗负责2.4G，一颗负责5G。
华为WS5200增强版等于荣耀X2,2.4G都没有功放
华为WS5200四核版等于荣耀X2增强版，2.4G都被上了功放。但价格相差比较大呀，所以我一直不建议买华为WS5200系列，而建议买荣耀X2系列。
华为WS5200增强版拆机，看看与旧版有什么区别
华为WS5200四核版拆机，凌霄四核

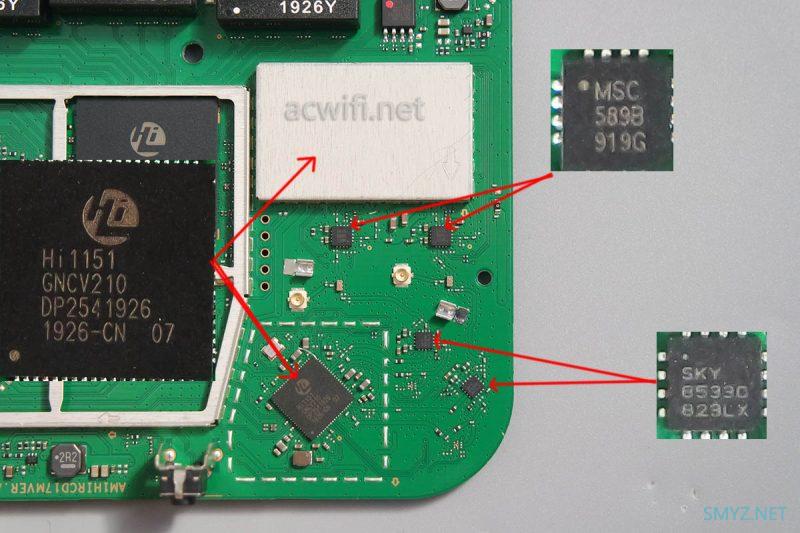

如上图中显示，下方的HI1151是负责2.4G工作，它外置了两颗SKY85330-11
The SKY85330-11 is a complete 802.11b/g/n 256 QAM WLAN RF front-end module (FEM). The device provides all the functionality of a fully matched power amplifier (PA),power detector,low-noise amplifier (LNA),and single-pole,double-throw (SPDT) switch.
参数 ：
Integrated high-performance 2.4 GHz PA,LNA with bypass,and
T/R switch
Fully-matched input and output
LNA with integrated bypass mode
Integrated positive slope power detector
Transmit gain: 32 dB
Receive gain: 16 dB
Small QFN (16-pin,2.5 x 2.5 mm) package
屏蔽罩里的HI1151负责5G工作，外置两颗功放芯片，上面丝印着“MSC589B”，型号是LX5589B，集成了PA（功率放大器）和LNA（低噪声放大器），功率在 256QAM 和 80M频宽时，最大输出功率20dBm=100mW。参数：
Features
▪ 5V Supply Voltage
▪ Integrated 5GHz PA,LNA,and SPDT Tx/Rx
Switch
▪ P
OUT
= 20dBm (256QAM / 80MHz)
▪ Bypassable LNA
▪ 3 mm x 3 mm QFN package
▪ RoHS2 Compliant & Halogen Free

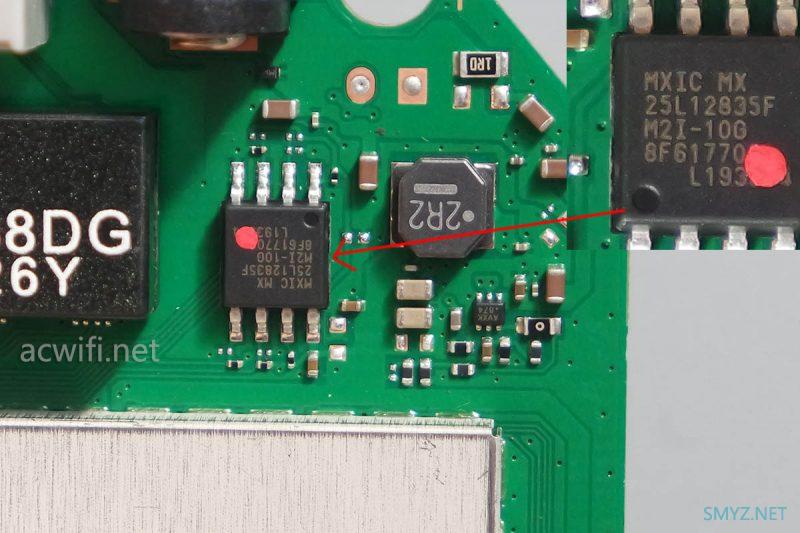

最后是闪存芯片，型号是MX25L12835F，容量16MB
至此荣耀路由X2增强版就拆完了，它跟华为WS5200四核版基本一致，包括无线芯片与外置功放芯片，就CPU不同。一个双核，一个四核。
我个人认为买荣耀X2增强版比华为WS5200四核版划算。不过外观完全是两个路由，前者是内置天线，显得小巧，后者是外置天线，收起天线可以方便放弱电箱，但这样做没什么好处。
