六口全万兆轻网管交换机联果LG510S-4T2XS拆机

2025-01-17 14:58整合编辑：@数码一族

在京东APP上搜索“我要红包101”会有大红包！

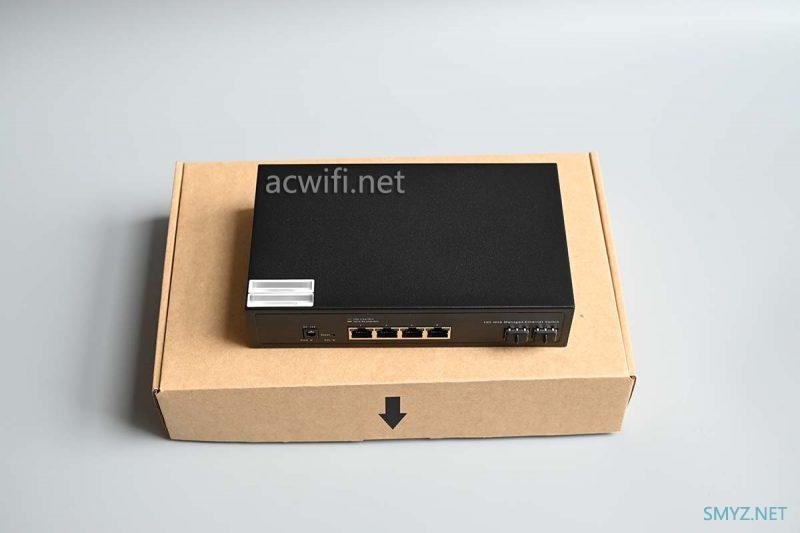

这是一台”4+2″的全万兆网管交换机，即拥有四个10G电口和两个10G光口，型号是联果的LG510S-4T2XS：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

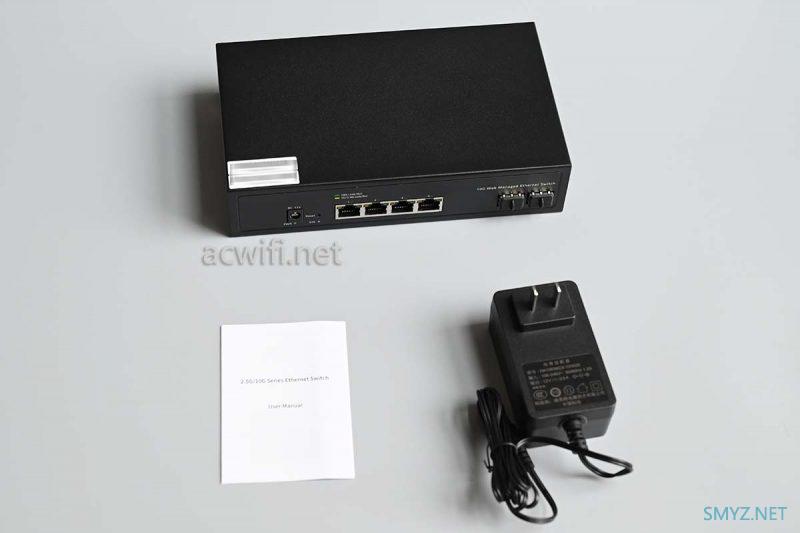

机身和配件：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

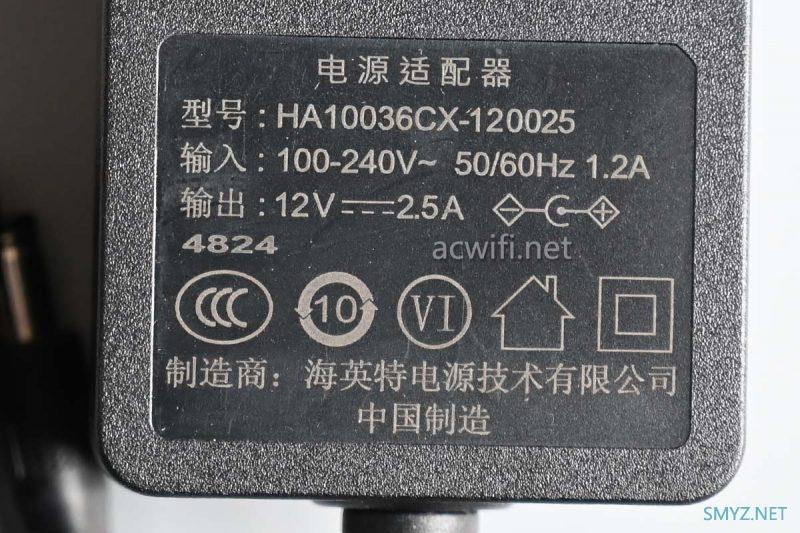

电源输出规格是12V/2.5A，实测空口时的待机功率为7.4W，插两个10G电口时的功率为12.8W，插四个10G电口时的功率为18.6W，再插两个单模10G时的整机功率为21.5W。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

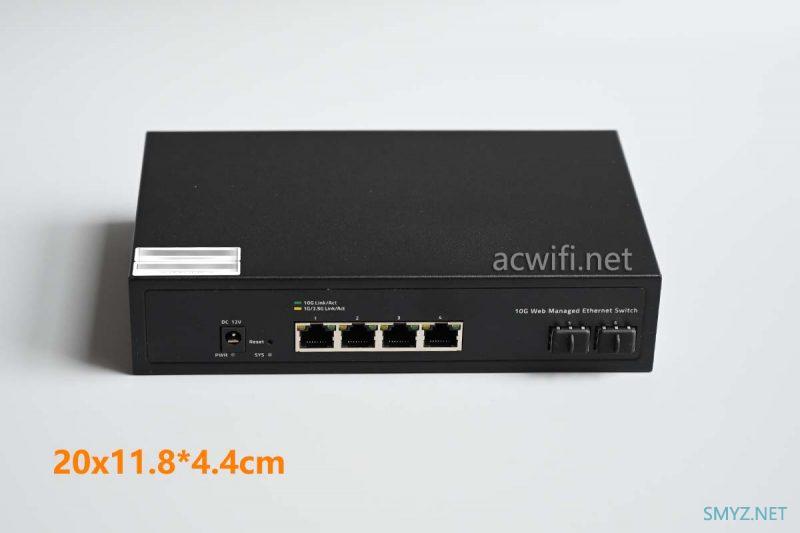

机身尺寸如下图：


六口全万兆轻网管交换机联果LG510S-4T2XS拆机

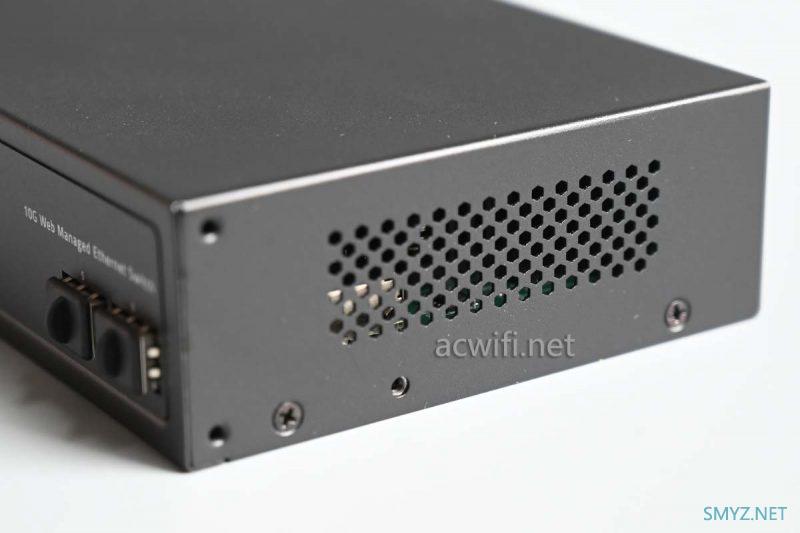

一侧的透气孔：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

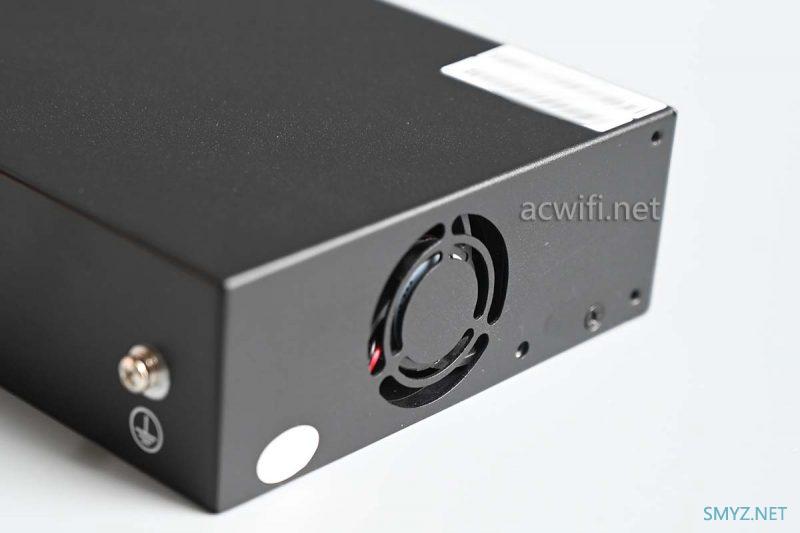

一侧有散热风扇：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

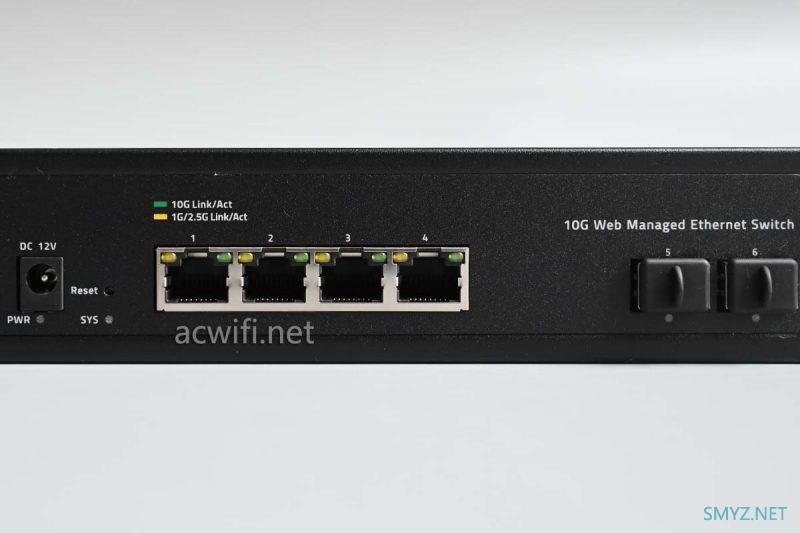

DC电源和网口均在同一个面板：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

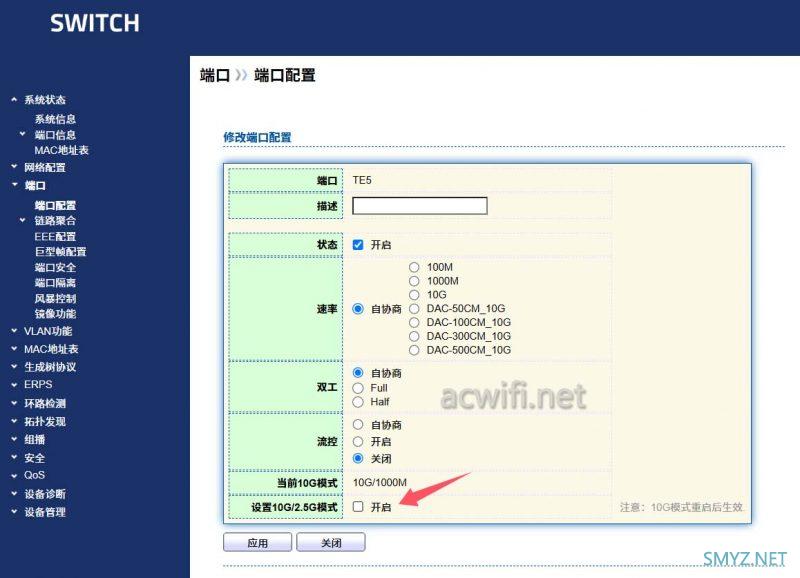

两个光口可以支持2.5G速率：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

机身底部：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

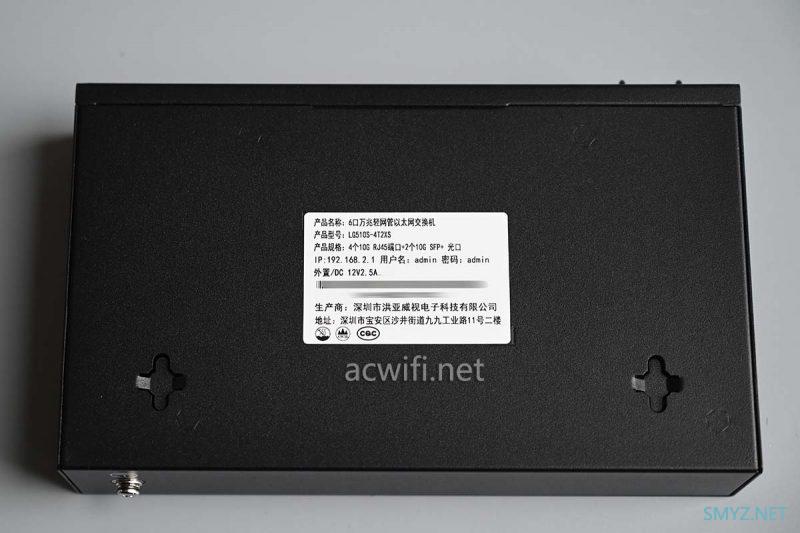

标签内容，型号：LG510S-4T2XS。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

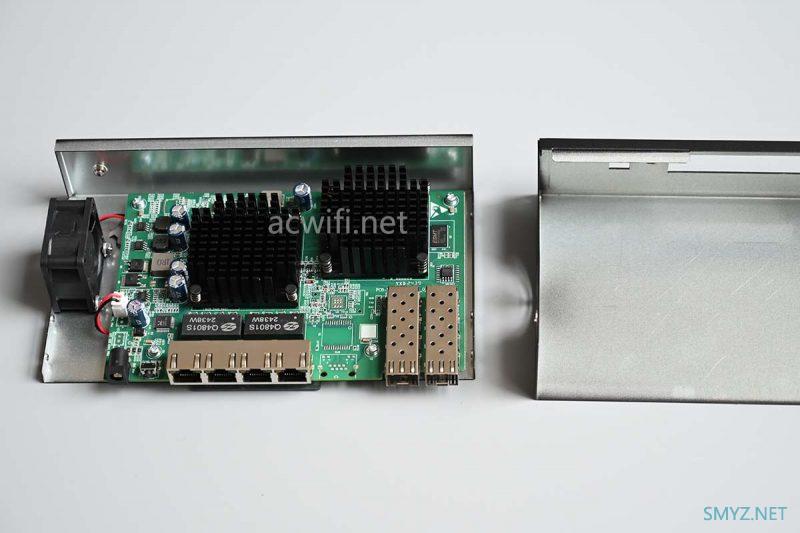

拆开外壳：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

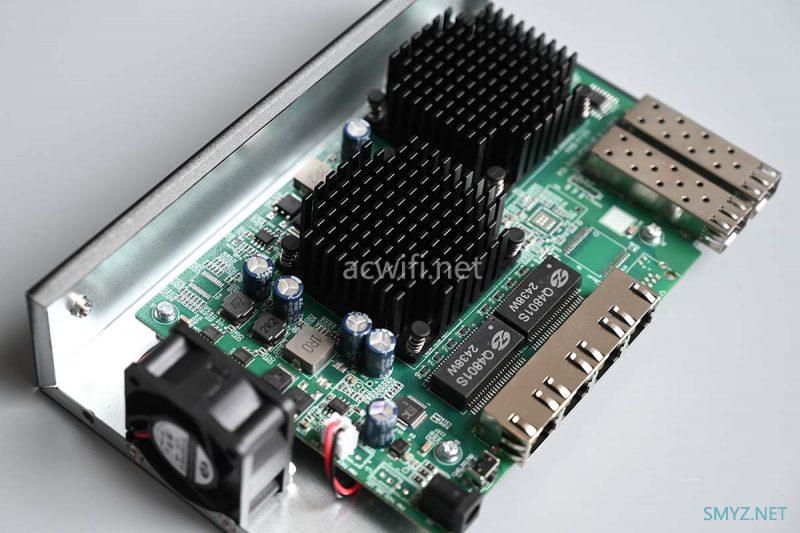

两个黑色散热器很有份量：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

两线风扇，尺寸规格是4020，一开机就恒速转的风扇，距离交换机半米大约45分贝的样子。实测插满6个万兆口，运行一天，触摸外壳是常温，没一点温度。散热很好！

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

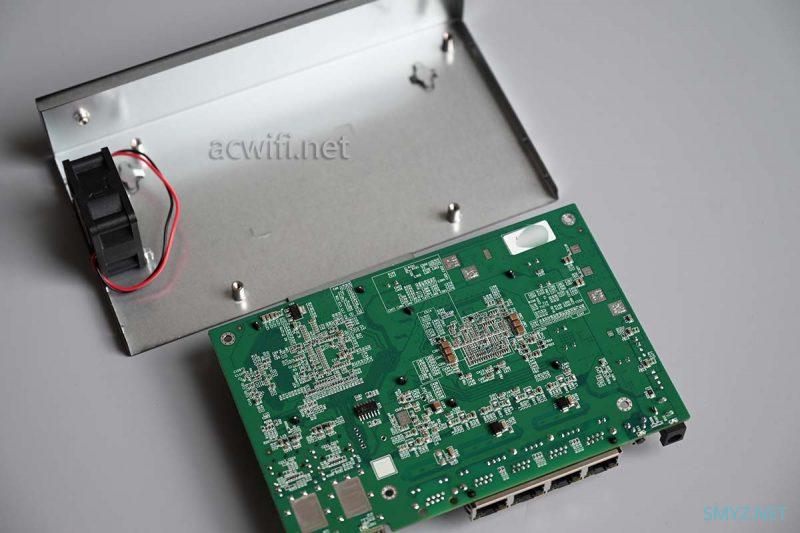

分离底壳，主板前面并没有安排上导热硅脂垫片，可能是主动散热风道已经存在，不需要添加辅助的被动散热。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

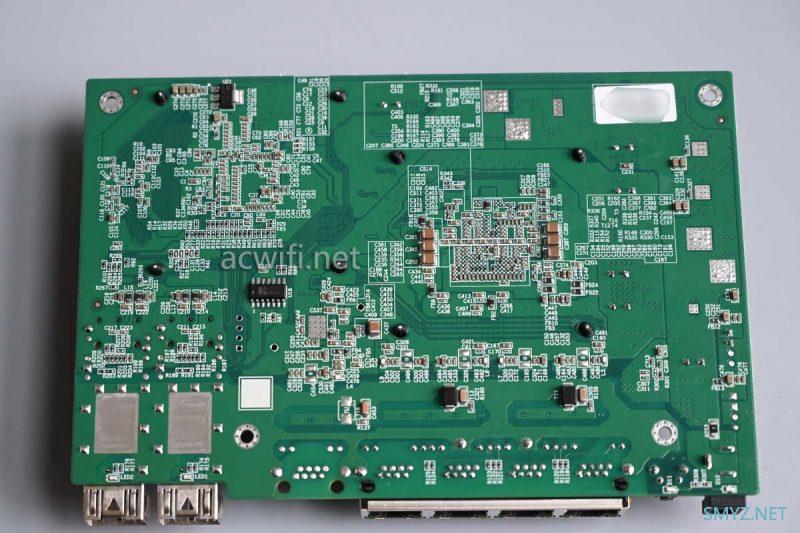

主板背面有密密麻麻的贴片元件，好多电容呀：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

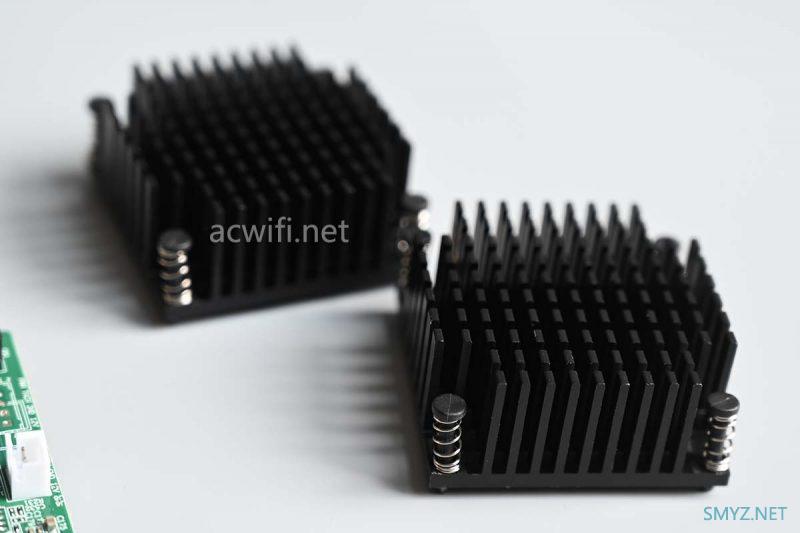

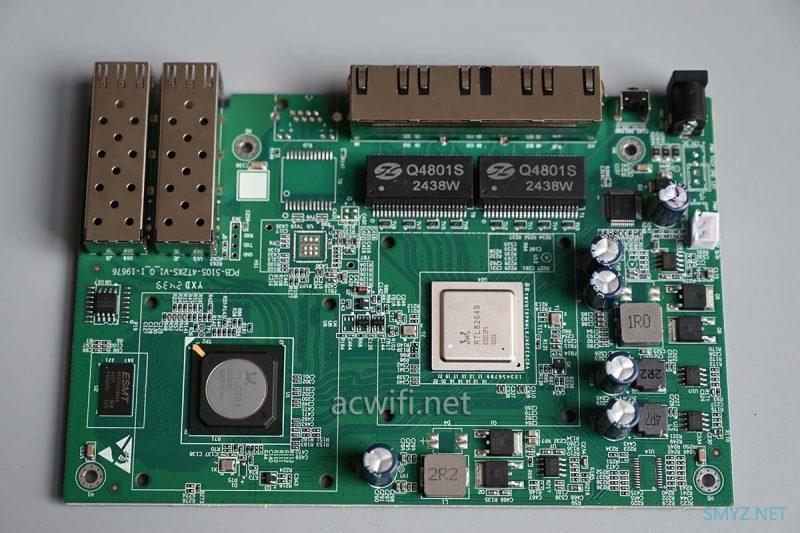

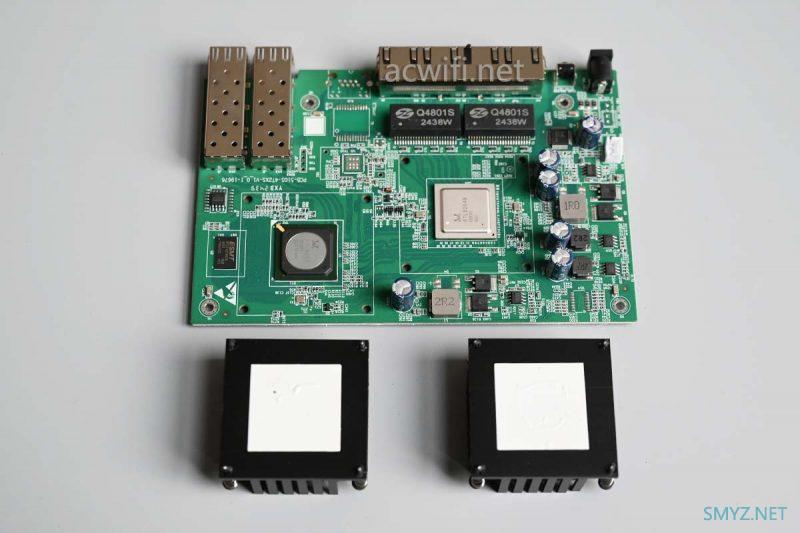

拆掉主板上面的两个散热：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

两颗大螃蟹：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

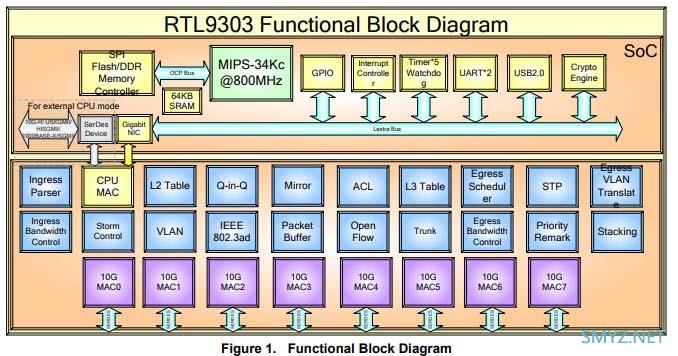

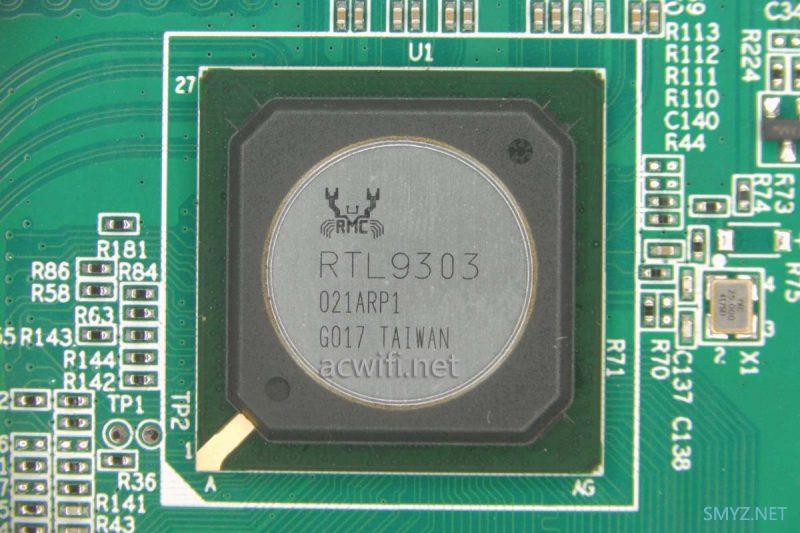

联果LG510S-4T2XS的交换机芯片是RTL9303，能支持8个10GBASE-R/SFP+端口。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

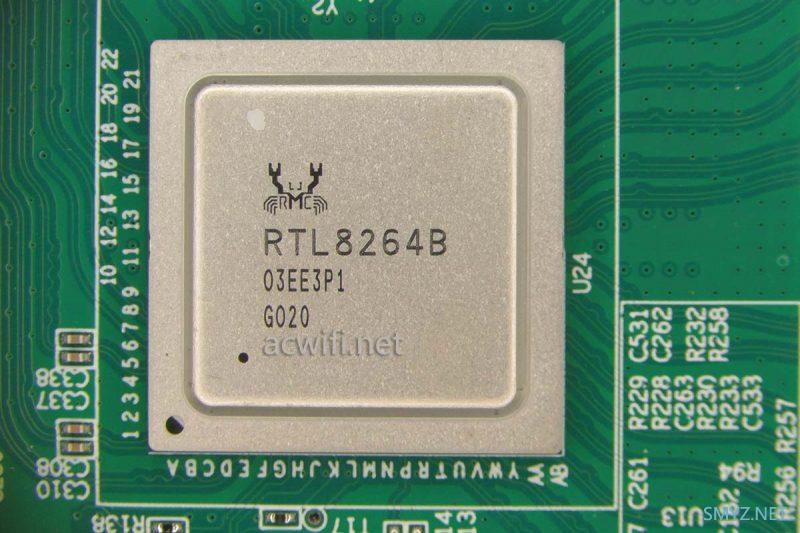

负责4个10G电口的10G PHY芯片是这颗 RTL8264B，之前有拆过单10G PHY芯片RTL8261，所以末位代表了这颗PHY芯片支持多少个10G  PHY。然后这颗RTL8264B是四口10G  PHY芯片。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

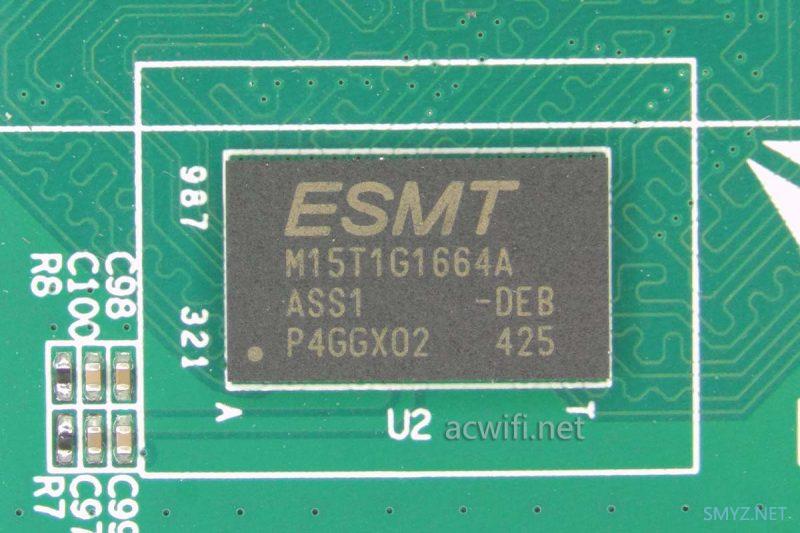

内存芯片是M15T1G1664A，DDR3,128MB：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

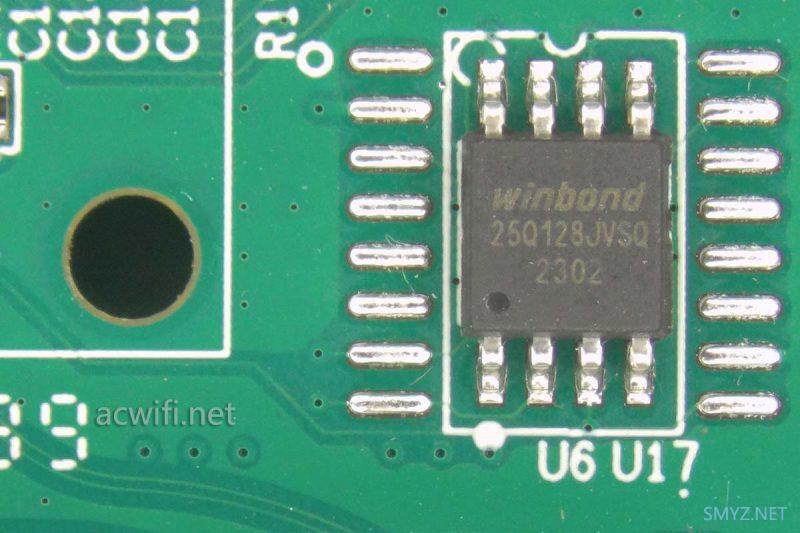

闪存芯片w25Q128，容量16MB：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

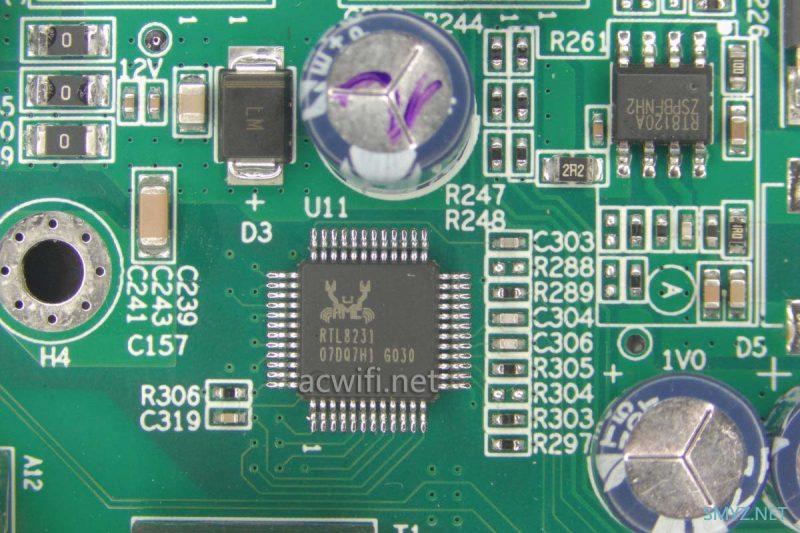

网口状态指示灯控制IC：RTL8231。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

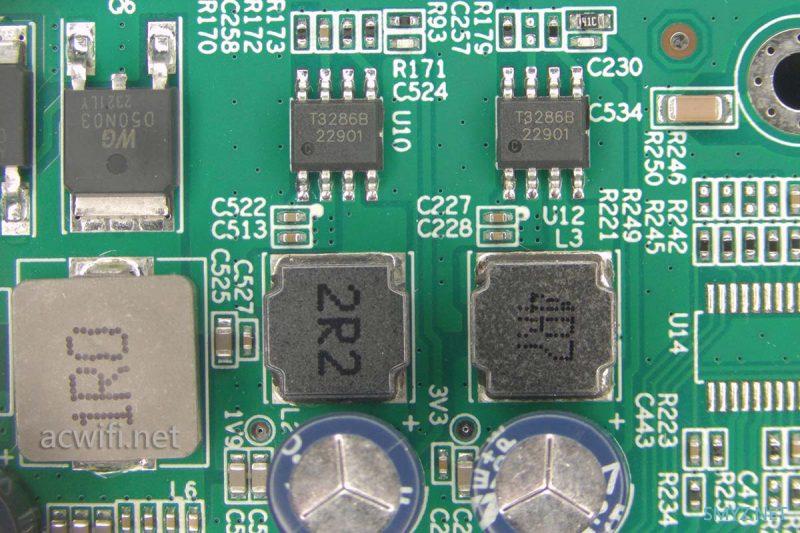

其它一些供电电路：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

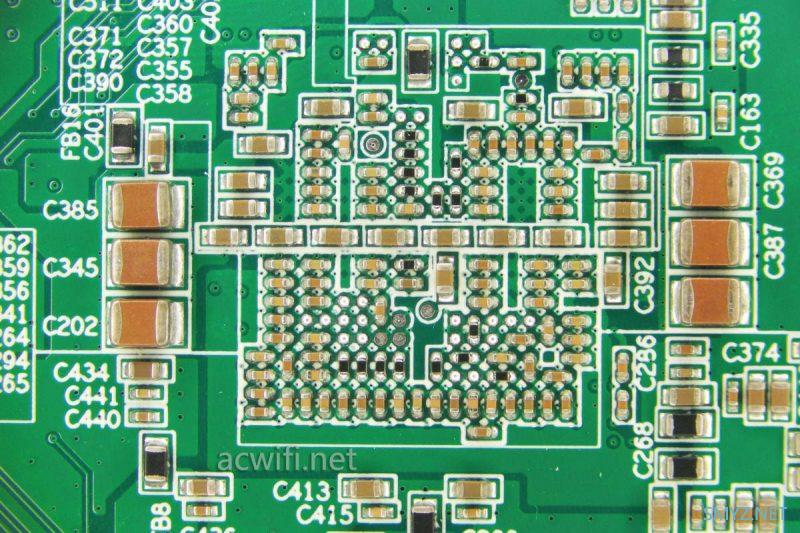

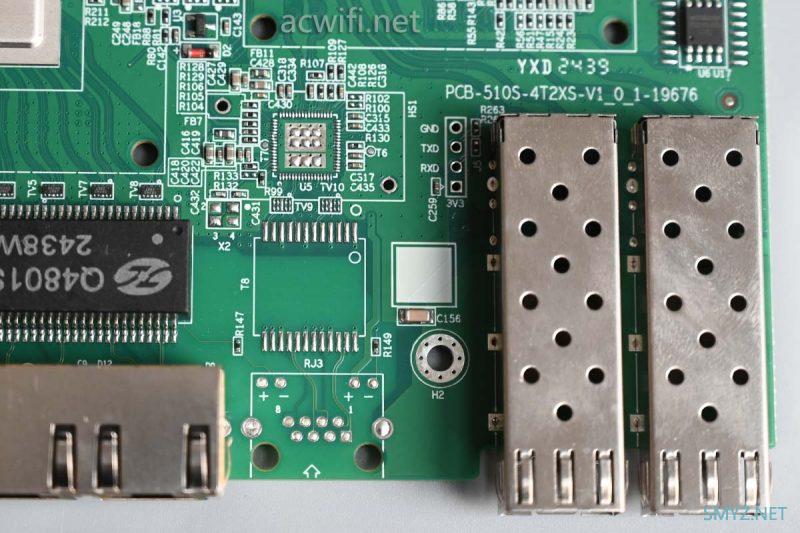

这里有空焊盘，估计可以加颗RTL8261就能多个10G电口：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

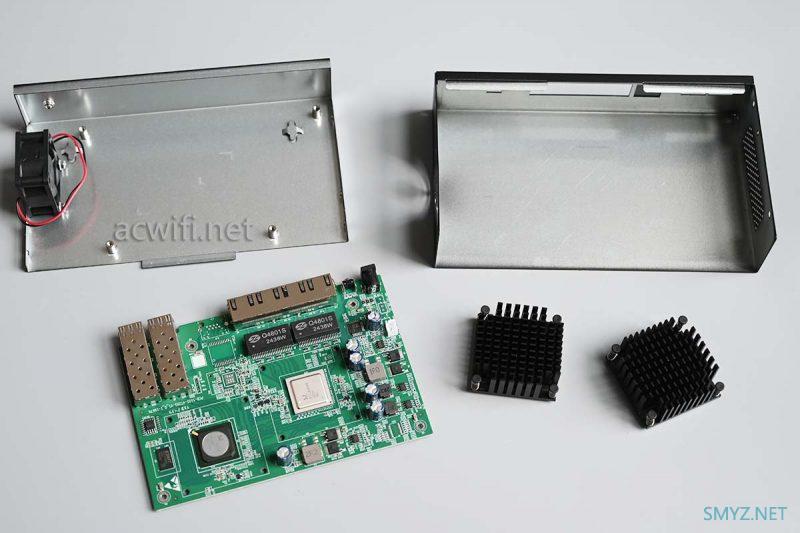

拆完。

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

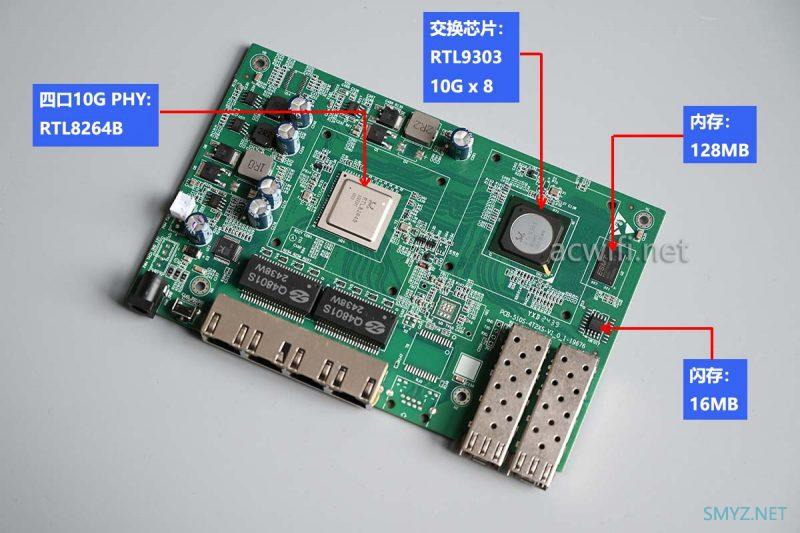

芯片汇总图：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

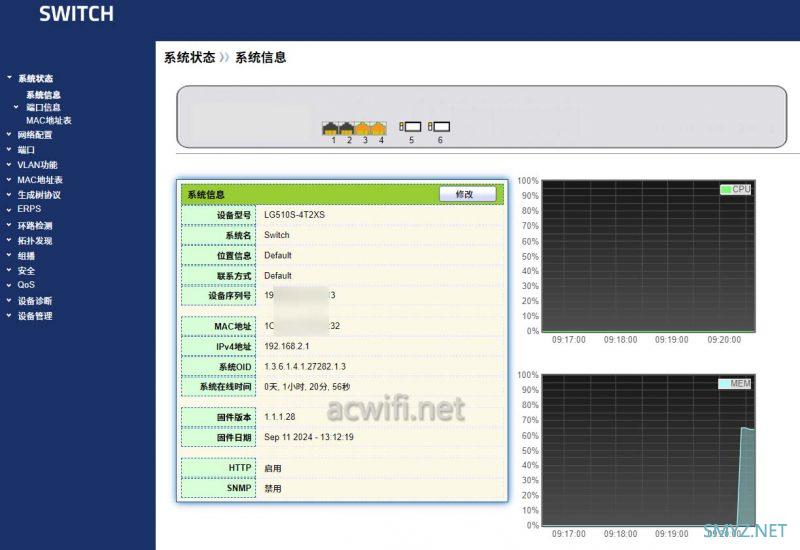

系统主页：


六口全万兆轻网管交换机联果LG510S-4T2XS拆机

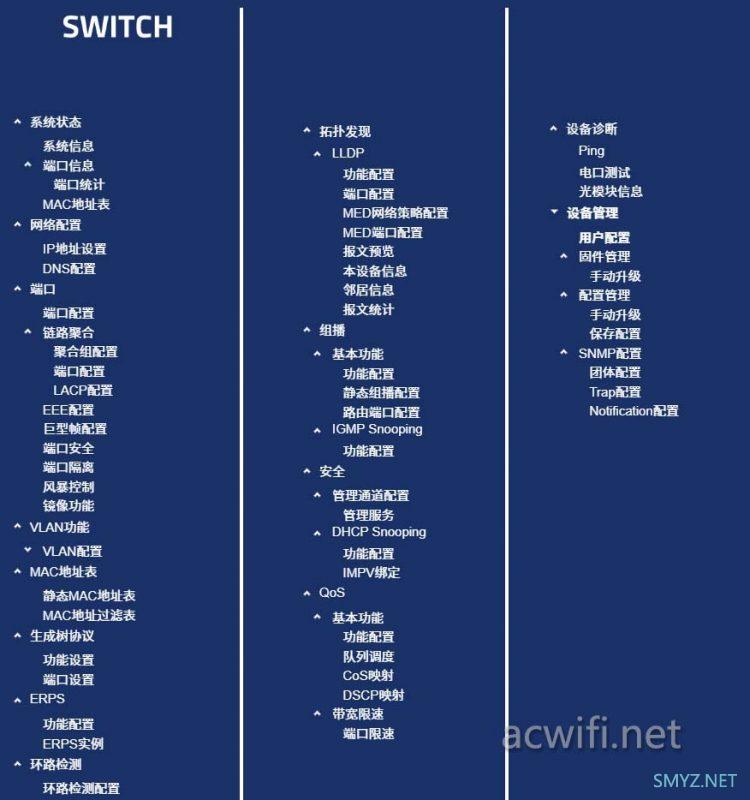

所有功能菜单：

六口全万兆轻网管交换机联果LG510S-4T2XS拆机

这款六口全万兆交换机的价格698元，拥有4个10G电口和2个10G光口，轻网管功能，因需选择吧。联果2光4电万兆交换机京东购买链接若有任何疑问可在公众号（smyz-net）上咨询，人工回复！
