最便宜的8口2.5G网管交换机拆机水星SE109 Pro

2025-01-02 14:17整合编辑：@数码一族

在京东APP上搜索“我要红包101”会有大红包！

听说水星SE109 Pro开卖了，PDD卖 220元，于是买回来拆机看看。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

机身和配件：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

电源忘记拍照了，是12V/1.5A的，实测空口待机功率为1.94W，染插4个2.5G 网口时的功率为4.8W 。机身DC电源与网口在同一面：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

两侧都有透气孔：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

机身底部：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

标签：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

一拆开外壳，就感觉在哪里见过呀。。对就是SE2109身上。。从走线到贴片到银色的散热片都一模一样。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

拆出主板并翻转：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

两个黑色圆圈，是防止壁挂螺丝顶进主板底部造成损坏或短路。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

主板背面，没啥可看：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

翻回主板正面去：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

用了40分钟拆下两片散热器：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

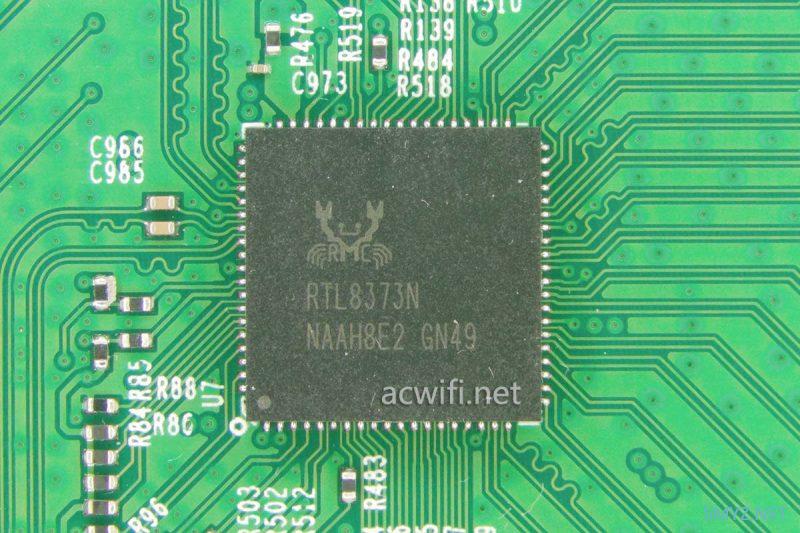

水星SE109 Pro的交换机芯片是RTL8373N，与RTL8373在封装上有所不同，是低功耗版本。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

四口2.5G PHY芯片是RTL8224N：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

两颗芯片中间的闪存：GD25Q32ESIG，容量4MB。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

为啥红框里有一边是空着呢？跟SE2109一样。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

某个DC-DC电路：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

其它没啥好看了。

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

水星SE109 Pro的所有芯片型号汇总如下图：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

系统功能菜单：

最便宜的8口2.5G网管交换机拆机水星SE109 Pro

功能比较少，购买前请看清楚里面是否有自己需要的功能。总的来说，水星SE109 Pro跟SE2109的主板是一样的，就是把SE2109用的RTL8373和RTL8224换成了物料成本低一些​的RTL8373N和RTL8224N，在系统主面，除了TP云管理，其它功能是一样的。优​点：便宜和电源与网口在同一面。水星SE109 Pro京东购买链接若有任何疑问可在公众号（smyz-net）上咨询，人工回复
