我把弱电箱里的所有网线和所有光口都引到前面来，统一放在弱电箱前面的机柜里面。由于之前的所有网线已经打了水晶头，所以这里想用直通模块的配线架。配线加上有六类直通模块，还有5个双LC单模法兰和2个SC法兰。（以下图片全是用手机拍，临时做记录的。）

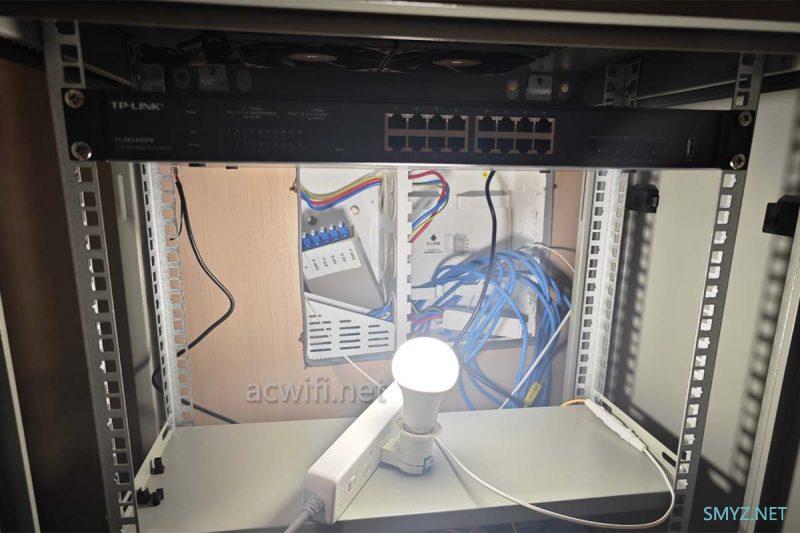

弱电箱里的线：

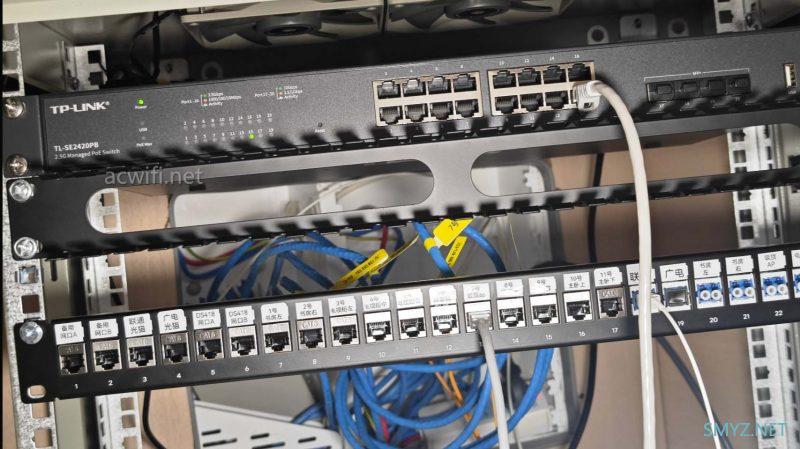

放上配线架后的样子：
光纤终端盒已经接好了法兰，通过1米的跳线再接到配线架的法兰上。我喜欢华为FTTR的那种白色很细的SC跳线，所以我用来连接宽带光纤。各网口通过25cm长的跳线，连接到交换机上。

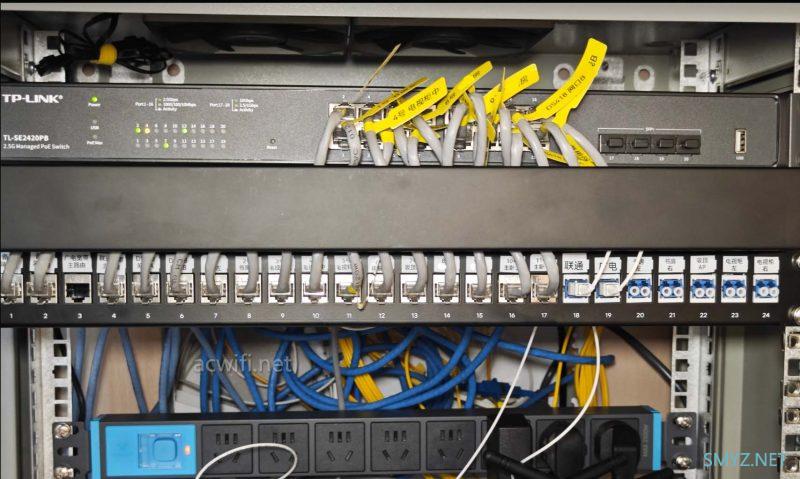

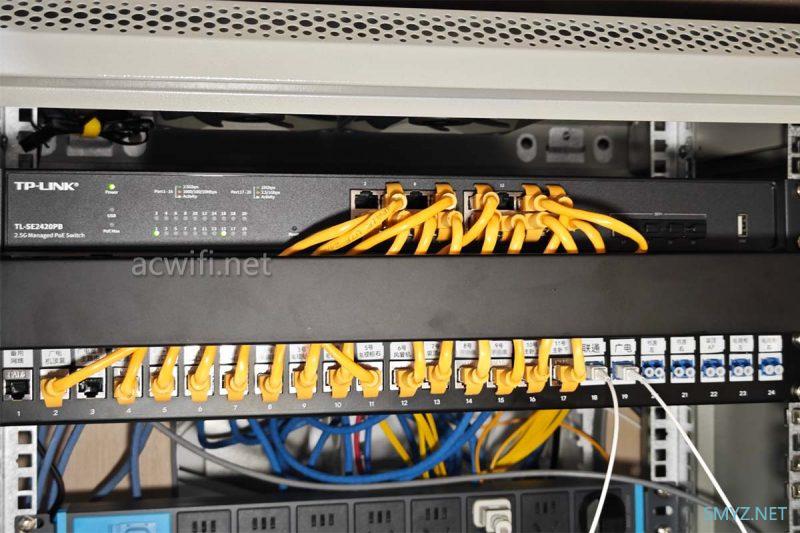

后来觉得不好看，自己拿超五类线，手动做了10多根不同长度的跳线。。。然后打上标签，好像有点多余了。支持云控的交换机，在APP上标注每个端口，更方便。交换机与配线架之间的理线架，有空间可以用，没空间就不用了。比如5U机架我就没用理线架。

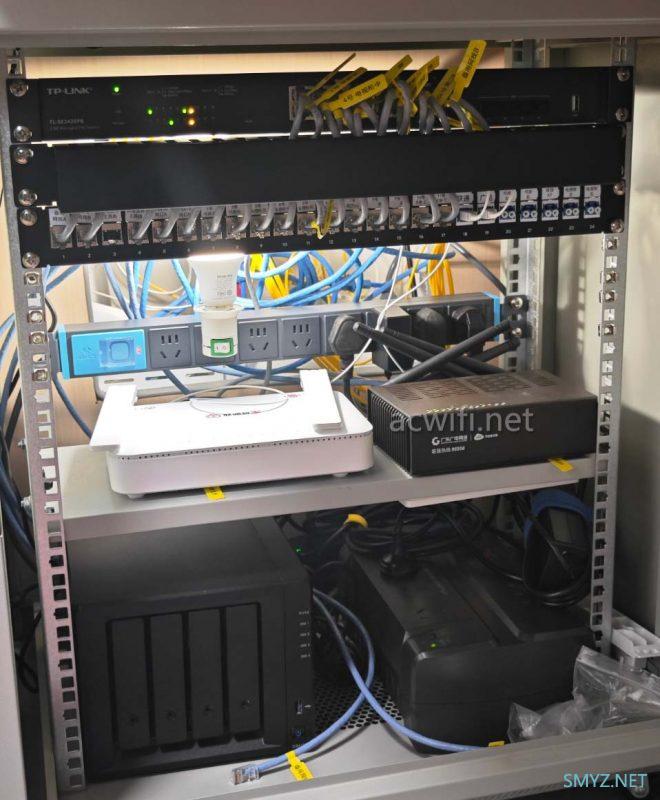

中间放了光猫（中兴G7615和广电的猫），最下层放了NAS和UPS（停电自动关机）。
预留了位置放ER2260T，还没装上，先用着R5408M，它有磁吸，刚好可以倒吸在拖盘下方。（上图你看细心一点就能看见它）

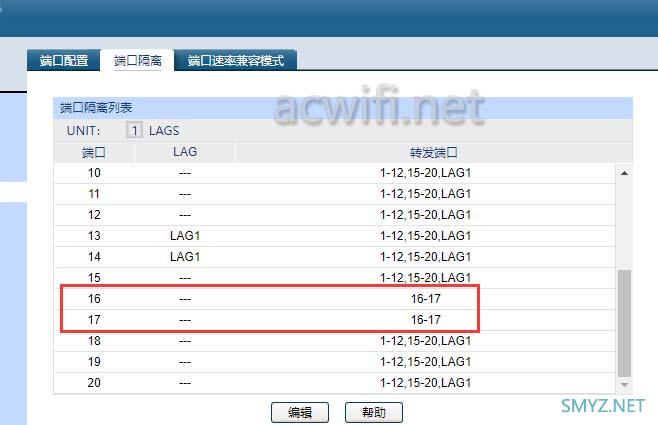

ER2260T的10G光口，如果要连接2.5G网口的光猫，就要用到2.5G光电转换模块，价格79元，如果用SE2420PB这台二层交换机的端口隔离，就可以花一对光模块和光纤跳线的钱（35元）解决问题，实测过可行，只是占用了交换机的一光一电两个口，我认为是因小失大。

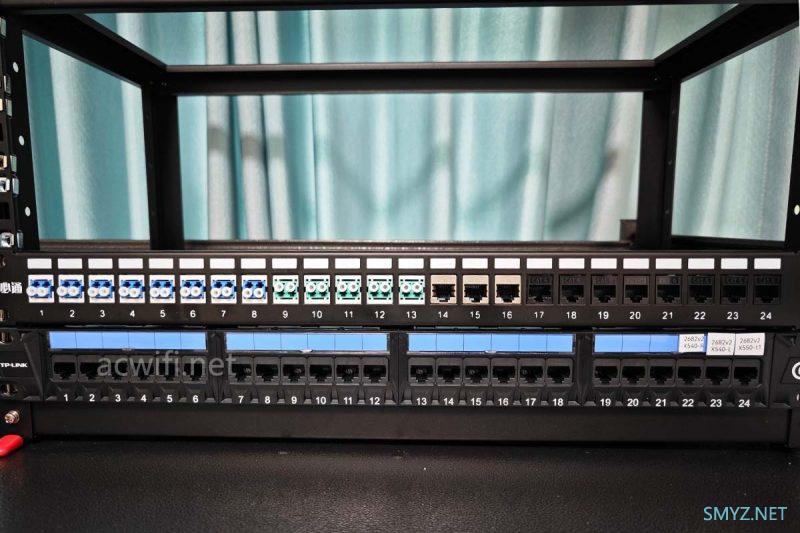

然后是5U开放式机架。目的是让7台电脑后面的所有网口和光口接到前面来。方便接不同的设备，进行不同的测试。可以避免一堆线材乱堆乱扎的现象。
这款机架质感真不错，板材很厚实，所以整个机架很稳很坚固。之前有多次亮相过了，一直到现在才安装。

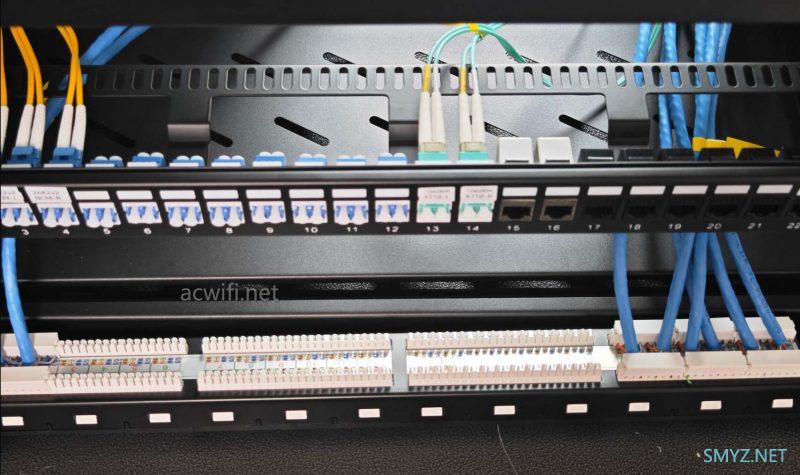

7台电脑一共需要用到2个24口的配线架。一个是打线模块，另一个是LC法兰和直通网口模块混合。其本上用满了，只空余2个口。

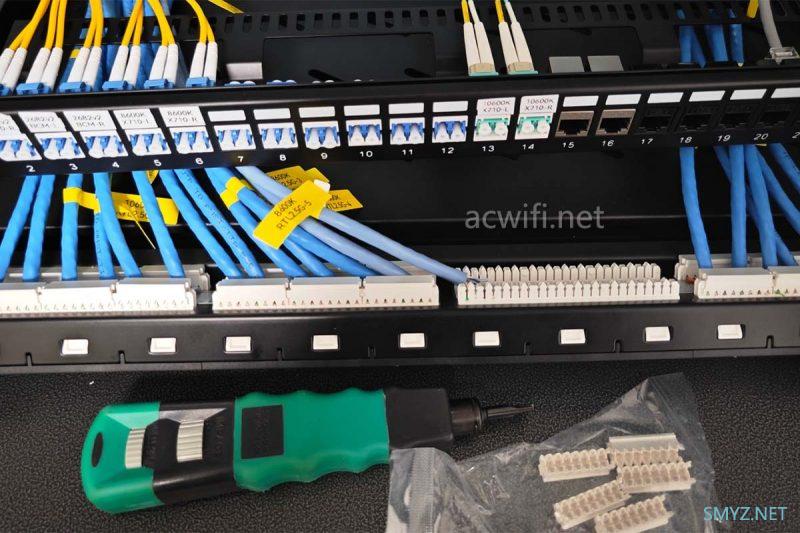

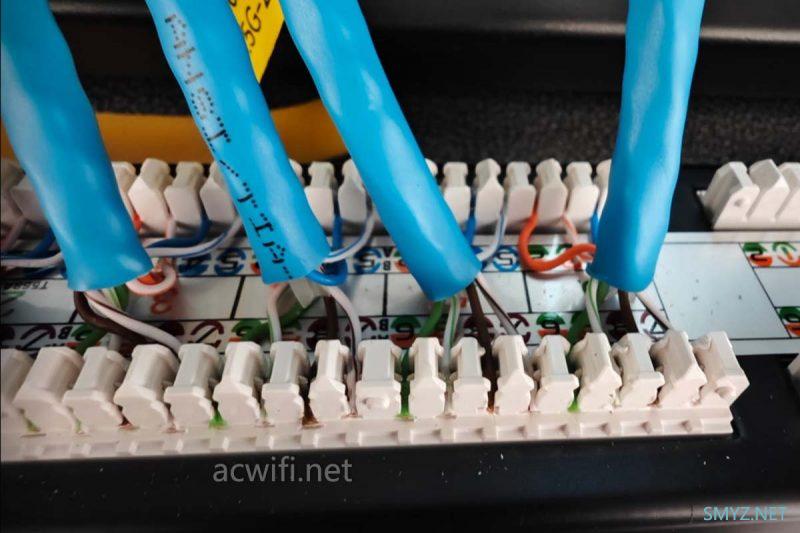

都是六类模块，打线工具是这个，打线后再压一下，线就剪断了，比较有效率。而且用力压到底时发出的响声，比较有感觉。个人认为打线的速度，会比打两件式水晶头要快些。一般都用直通模块就好了，方便又简单，还更灵活。打线之后，这些线就要固定不动了。
因为我有单模模块，也有几个多模的，所以混用着2个多模法兰。

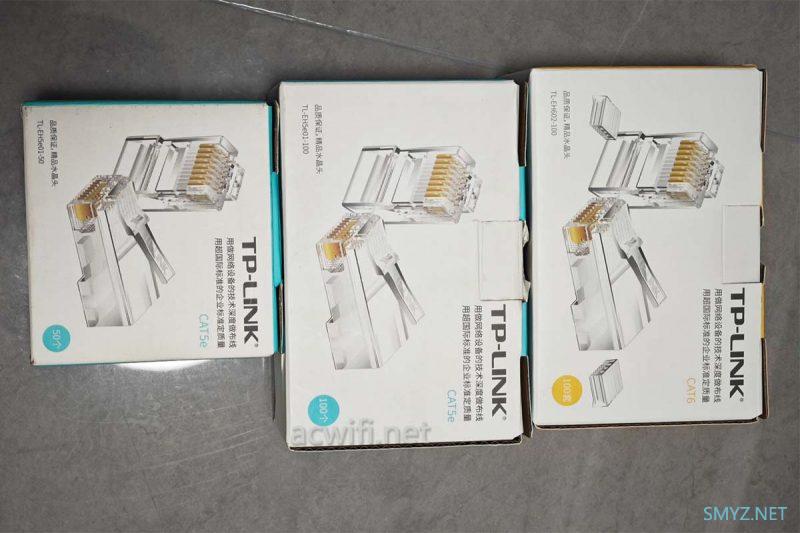

水晶头都买了三盒才够用：

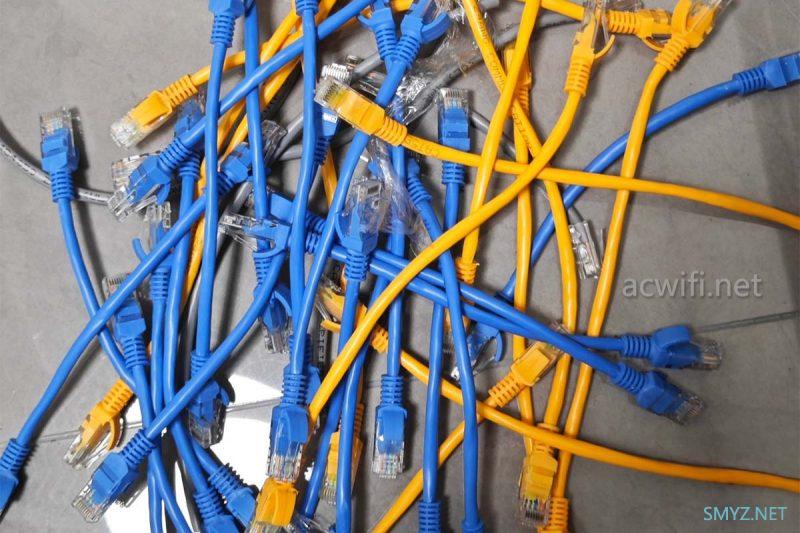

之前0.8元一根的超五类短跳线：（灰色是自己做的）

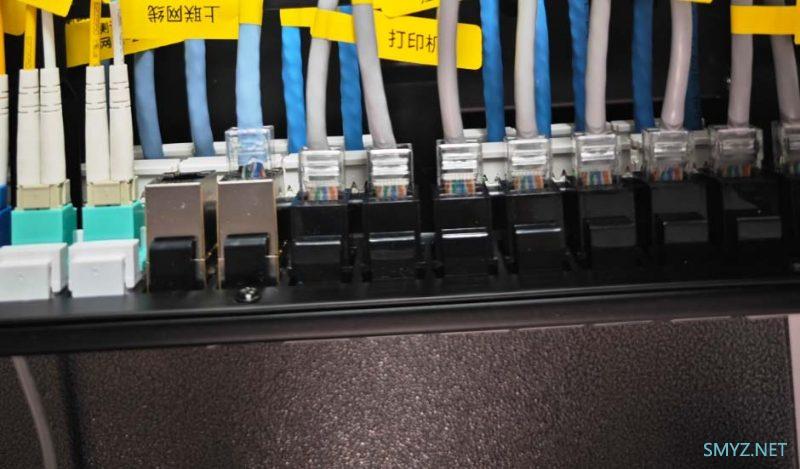

直通模块：
蓝色网线是TP-LINK的六类（0.57mm），蓝灰色的是罗格朗六类（0.57mm），灰色是海康威视超五类（0.5mm）。都是无氧铜

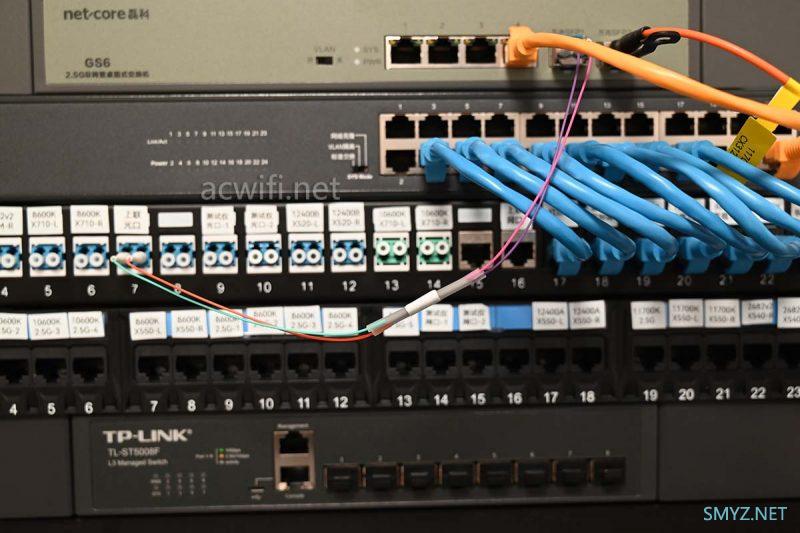

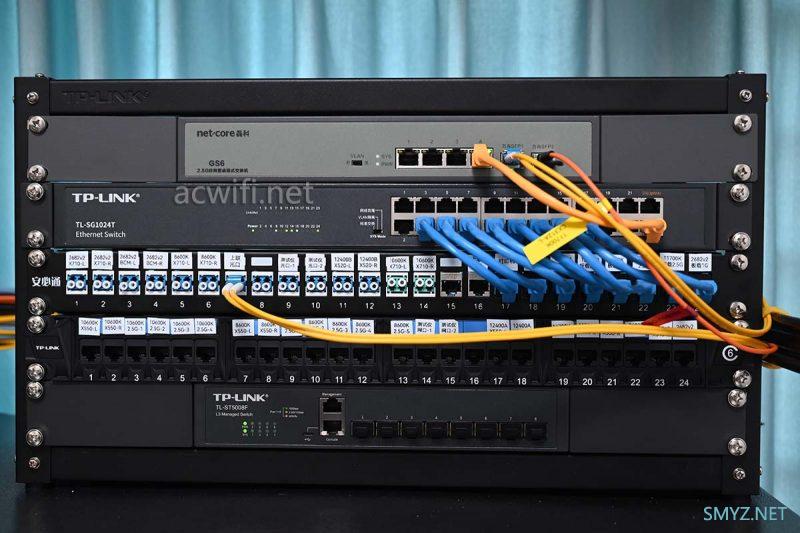

装上交换机和跳线之后的样子：

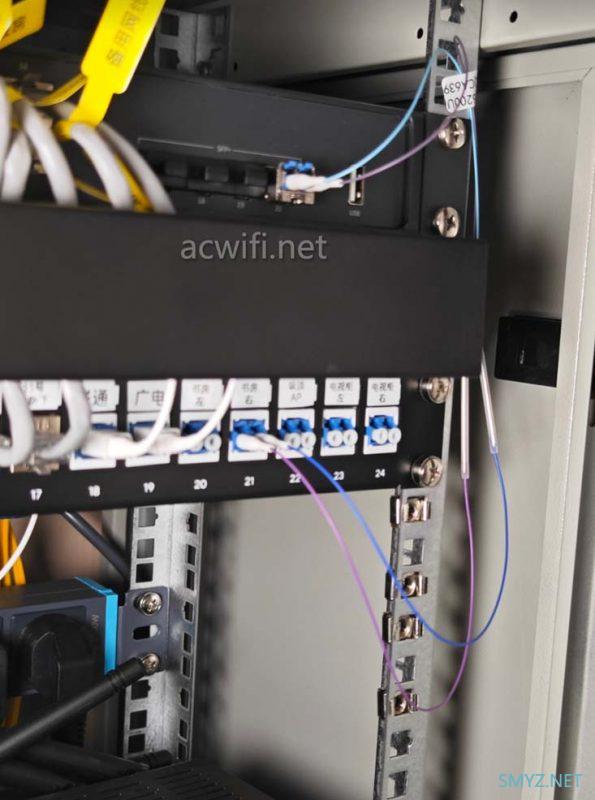

我感觉光纤跳线太粗大了，自己拿了尾纤弄了一根短的LC跳线，这样子就精神多了。什么？你怕它会断？？
12U机柜里也做一对：

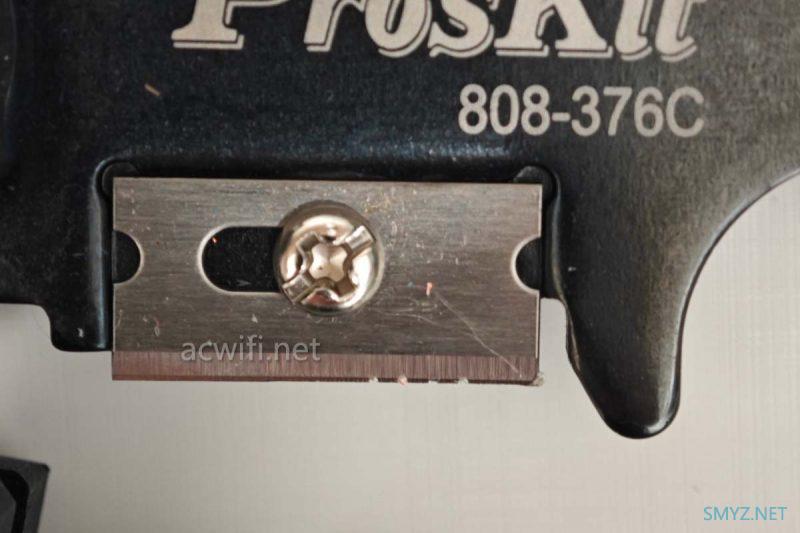

不要用网线钳剪光纤皮线：
最后，三点三啦：
若有任何疑问可在公众号（acwifi-net）上咨询，人工回复！
