水星(MERCURY)幻影路由D128G拆机,有功放的

水星D128G是一款千兆版的无线路由器,价格在160左右。经常有朋友问到一百多元哪款配置了独立功放?(二手的斐讯K2P、新路由3、歌华链路由不算)本来我很想回答腾达AC10、AC11,但是,不知现在卖的版本是否依旧一样,然后前些天了解水星D19G后看见一这款D128G,商品说明里描述了”幻影路由D128G在2.4G和5G频段分别配备PA、LNA“,然后就买回来拆机看看了,拆过机的无线路由器我一般会半价出售,售卖链接会发在公众号里。

包装盒正如水星路由器设置界面一样的红色:

水星(MERCURY)幻影路由D128G拆机,有功放的

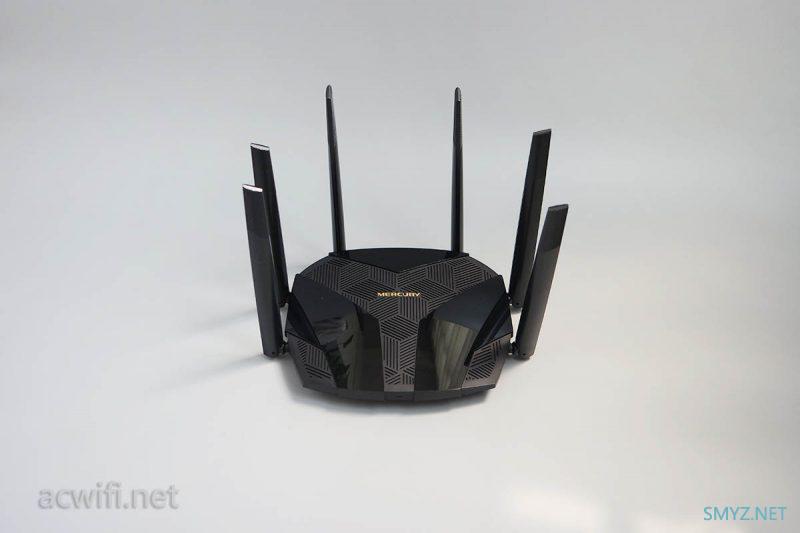

纯黑色的外观,其实天线和机身顶部都有塑料膜,我都撕掉了,碍事。

水星(MERCURY)幻影路由D128G拆机,有功放的

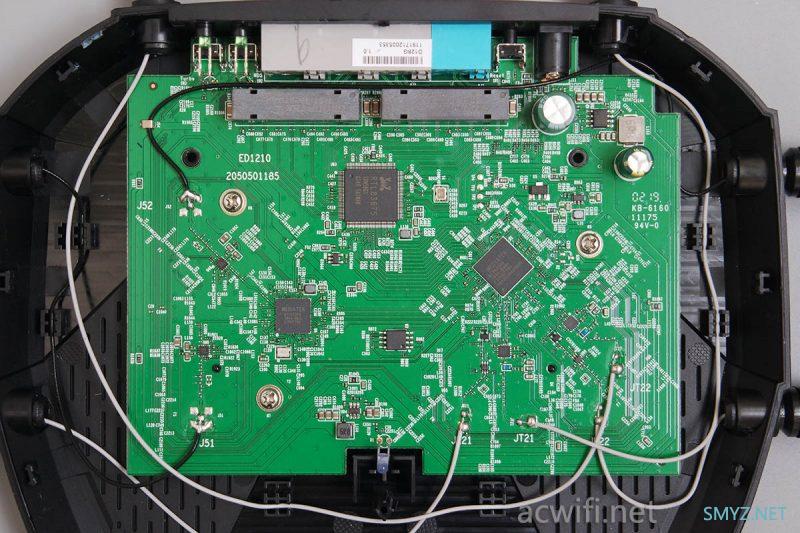

要拆开它也很不容易,水星D19G虽然有12个卡扣,但这个玩意居然有13个卡扣,我打算半小时不能撬开外壳就拿锤子来侍候。在弄坏3个卡口后还是打开了上盖:(版本V1.0)

水星(MERCURY)幻影路由D128G拆机,有功放的

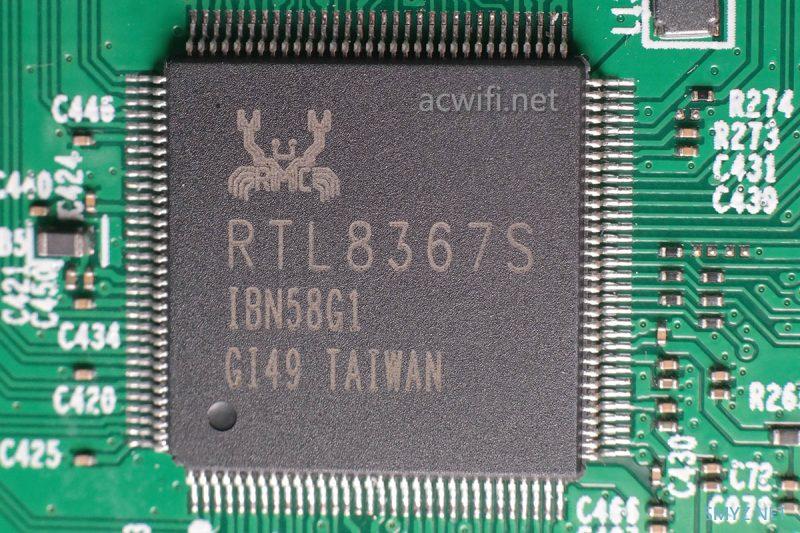

TP-LINK系的产品不会使用螃蟹的无线方案吧!!!水星D128G是MTK方案。而上方最大颗的螃蟹是千兆交换芯片,其实不管是水星的什么千兆版还是TPLINK的什么千兆版,肯定会有RTL8367S的身影。如果一个CPU没有集成千兆交换机,那么要做到千兆网口就必然要搭载它。

水星(MERCURY)幻影路由D128G拆机,有功放的

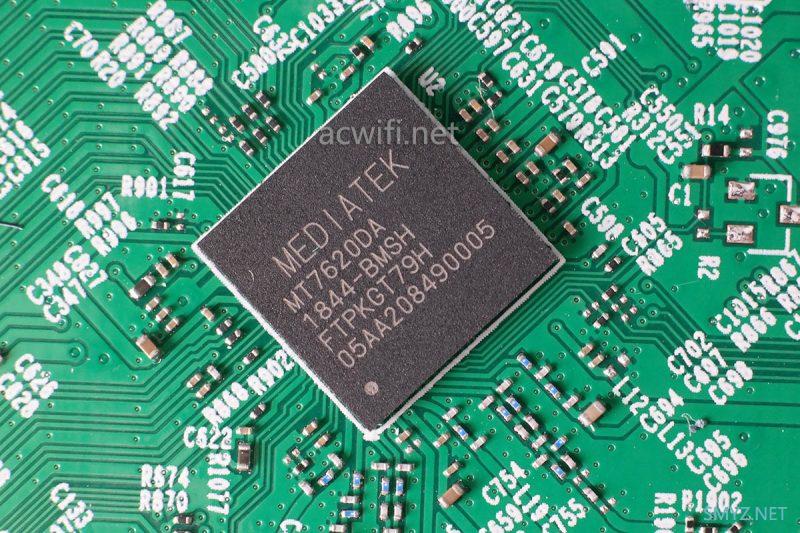

CPU是MT7620DA,它集成了DDR2 64MB内存,同时也是负责2.4G无线(2x2mimo 300Mbps),水星D12G也是这个CPU。

水星(MERCURY)幻影路由D128G拆机,有功放的

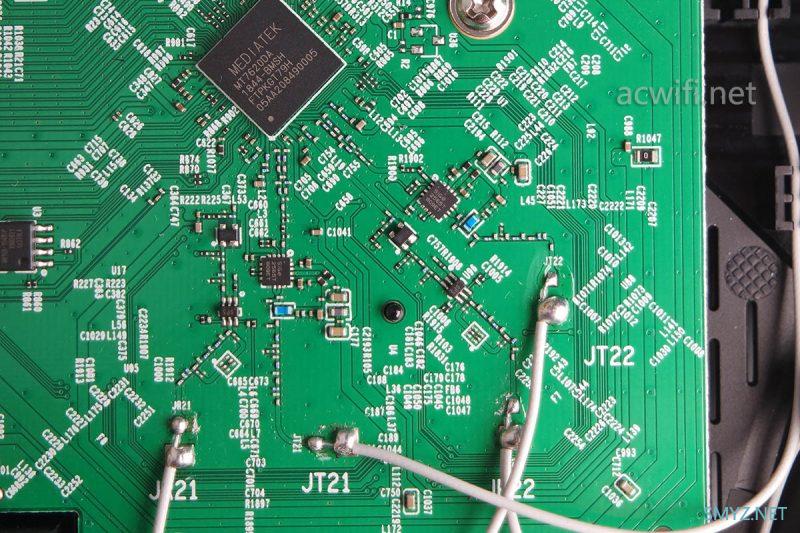

下图是2.4G电路,2x2mimo的2.4G用了4根天线。有两根天线负责发射,有两根天线负责接收,而接收电路并没有看见LNA芯片。

水星(MERCURY)幻影路由D128G拆机,有功放的

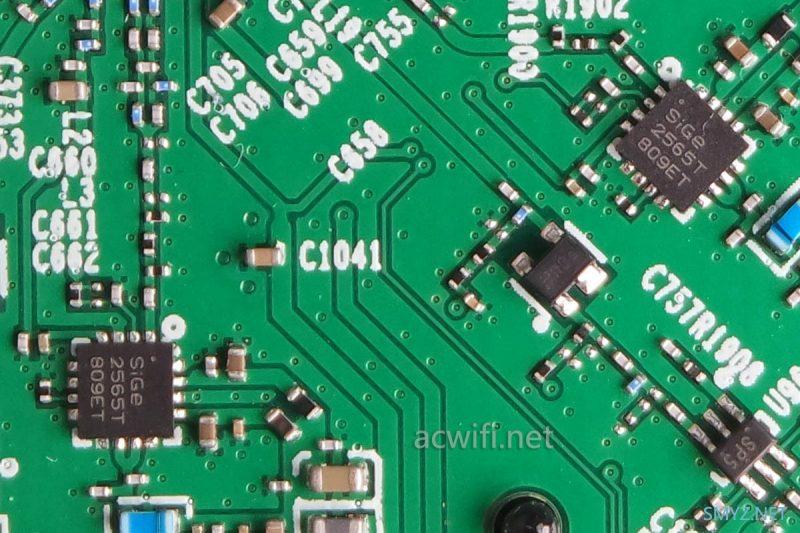

丝印着SiGe 2565T的功放芯片型号是SE2565T。

水星(MERCURY)幻影路由D128G拆机,有功放的

SE2565T的参数:

Features


Dual Mode IEEE802.11b,IEEE802.11g,


IEEE802.11n


23 dBm,EVM = 3%,802.11g,OFDM 54 Mbps


26 dBm,ACPR < -32 dBc,802.11b


Integrated PA,Input Match,2.8V reference


voltage generator


Integrated Temperature Compensated,Positive


Slope Power Detector


Pb-free,RoHS compliant and Halogen-free


3 mm x 3 mm x 0.6 mm QFN,MSL 3

它是一颗2.4G PA,没有集成LNA。只知道在802.11g模式下最大功率达到23dBm=200mW,不知道在802.11N下能有多少功率(只会更低一些)

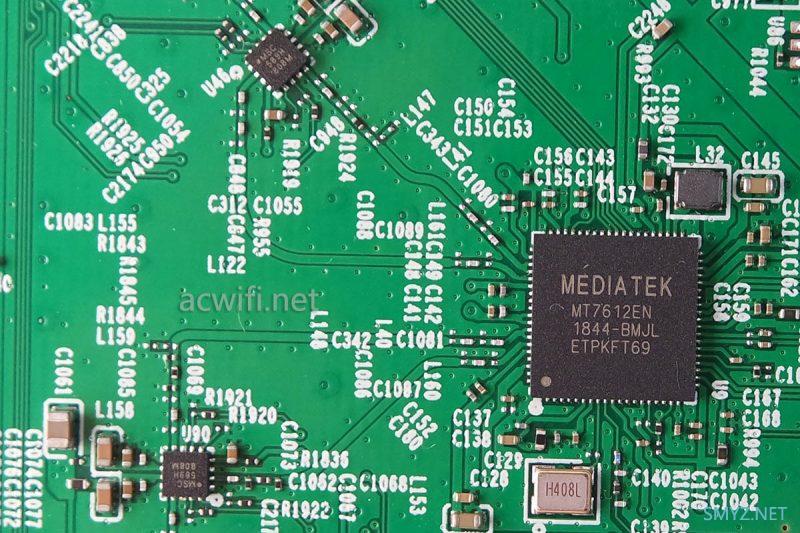

下图是5G电路,5G芯片是MT7612EN,应用很广泛的一款无线芯片。

水星(MERCURY)幻影路由D128G拆机,有功放的

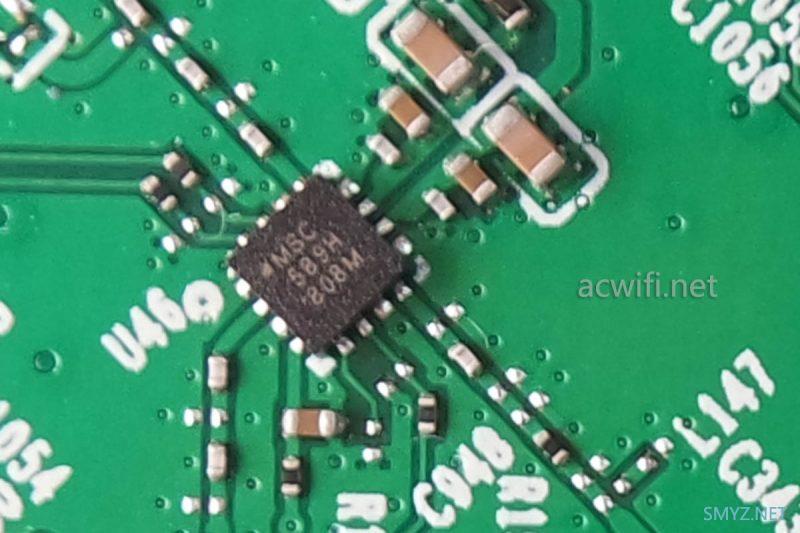

5G功放芯片上丝印着:MSC589H,型号是LX5589H(集成PA和LNA),有点眼熟,好像哪里见过,对!就是最近拆机的华为WS5200增强版和荣耀X2的5G功放芯片,只是型号有一点点不同:LX5589B。不过两者功率是一样的,而之前测试过荣耀X2的5G,感觉良好。

水星(MERCURY)幻影路由D128G拆机,有功放的

LX5589H参数:

The LX5589H is a complete,integrated,5-GHz front-end module (FEM) for IEEE 802.11ac applications. It includes a highly linear 5-GHz power amplifier (PA) with power detector,low-noise amplifier (LNA) with bypass capability,and SPDT antenna switch. This highly integrated FEM reduces the system footprint,bill of materials,and manufacturing cost. The LX5589H is available in 16-pin,2.5-mm × 2.5-mm × 0.9-mm QFN package

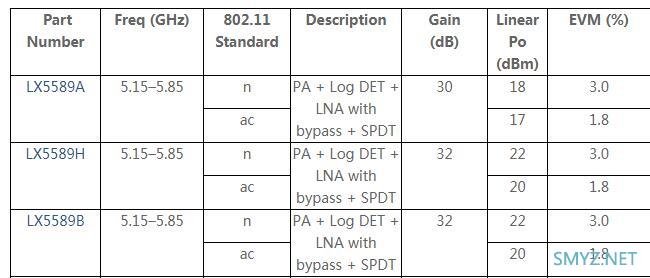

LX5589H与LX5589B功率:

水星(MERCURY)幻影路由D128G拆机,有功放的

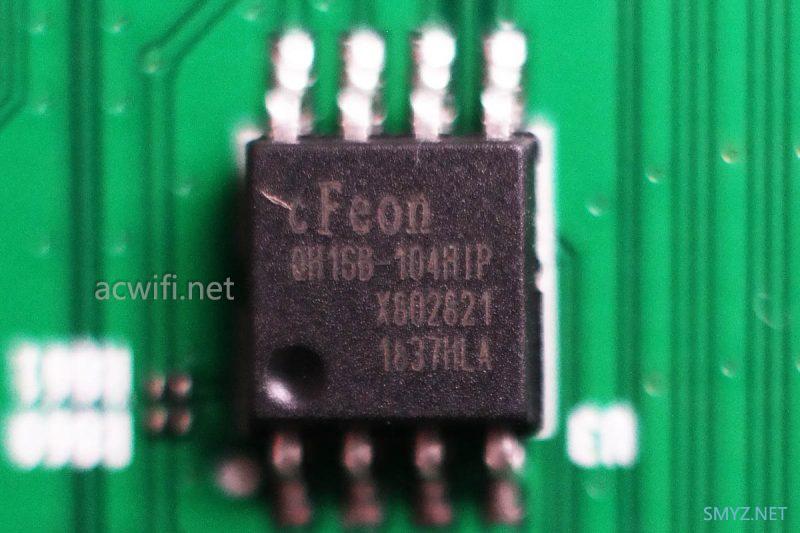

最后看闪存型号:EN25QH16-104HIP,容量是。。。。。2MB!

水星(MERCURY)幻影路由D128G拆机,有功放的

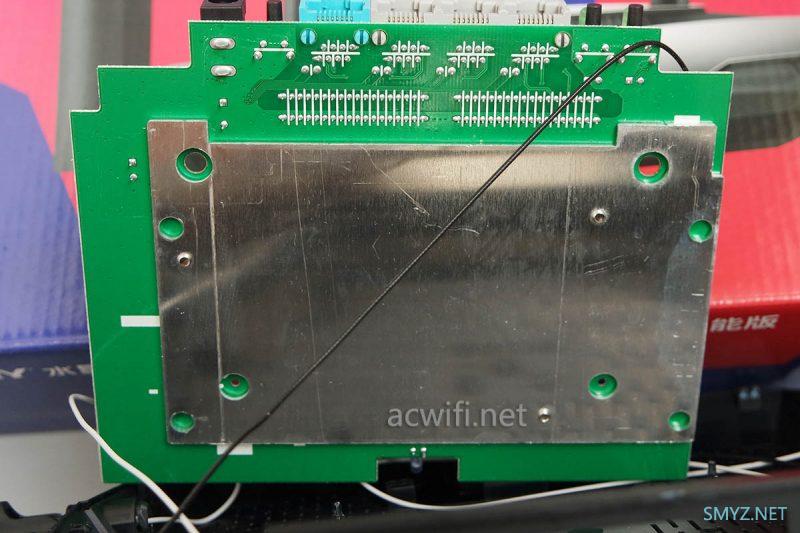

忘了放主板背部的图:

水星(MERCURY)幻影路由D128G拆机,有功放的

从硬件可以看出D128G是D12G的信号增强版。

对于水星D128G、水星D19G、水星D26G(还没拆机)、华为WS5200增强版这些要到五月份才评测了,这个月要抓紧时间测试完MESH产品和TPLINK全家桶,一直拖着很久了,完成这些产品的测试才能安心些。当在六月之前完成以上这些评测就可以写2019年的无线路由器选购指南了。

水星D128G京东购买链接

淘宝购买链接
