中兴E2623拆机,AX3000无线路由器

中兴E2623拆机,AX3000无线路由器

中兴E2623在上年底下单了,一直不发货,后来有人告诉我PDD上面迟迟不发货,可以投诉然后赔无门槛券,我傻傻的主动申请了退款。后来隔一个多月再下单买回来,144元,还不是全新的货。

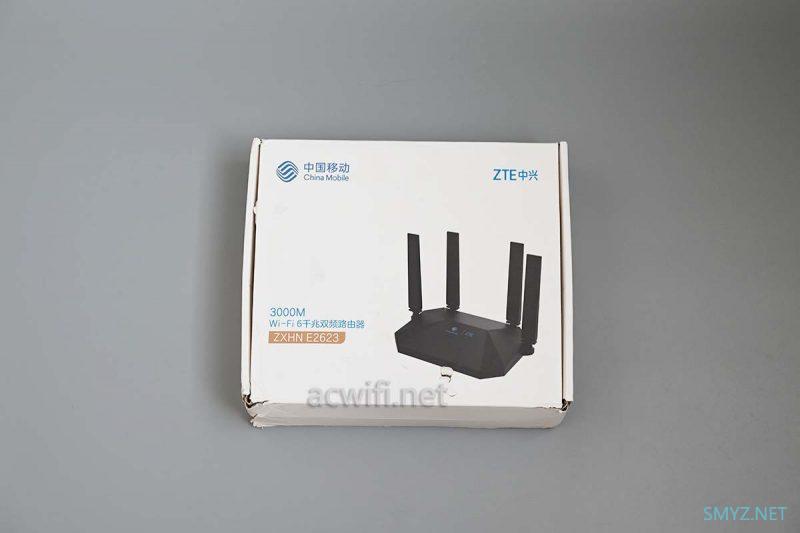

中兴E2623的外包装,比较破,上面印有中国移动,即中国移动运营商定制机。

中兴E2623拆机,AX3000无线路由器

(听几个网友反馈说,WMA301移动版的,会被锁网,能连接wifi却上不了网,大家购买一些移动定制机时要注意一下。)

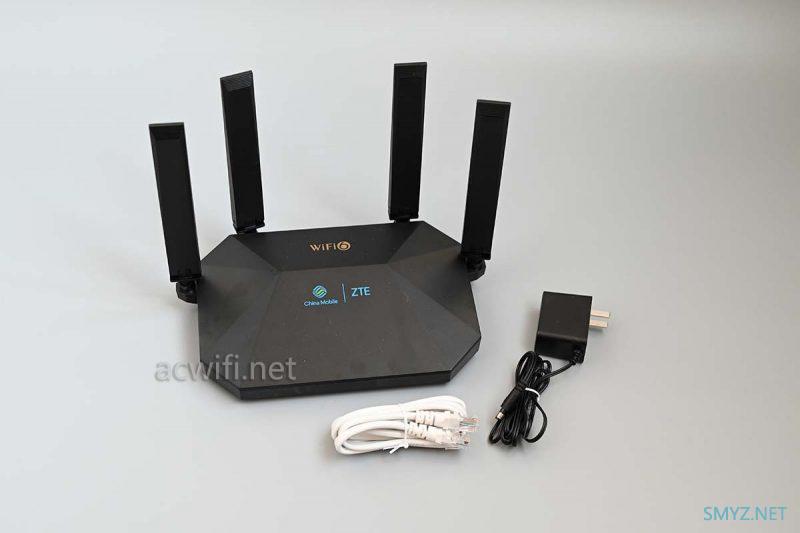

外观和配件:

中兴E2623拆机,AX3000无线路由器

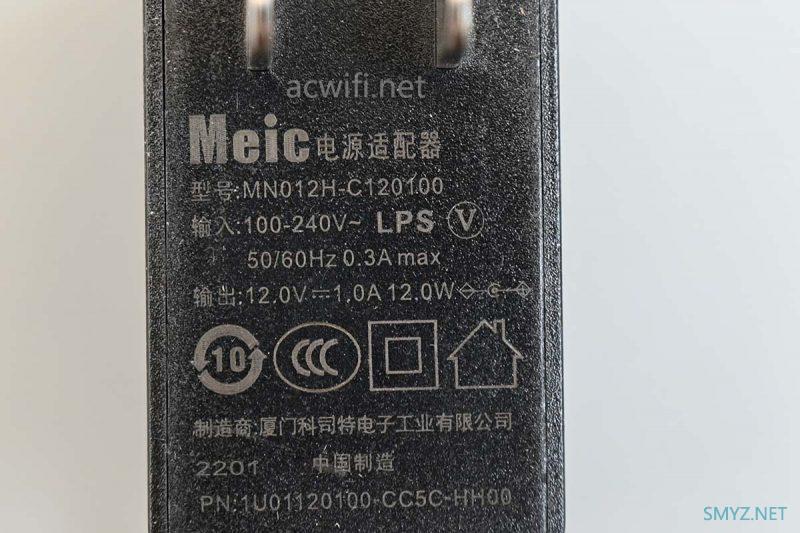

电源输出规格是12V/1A,实测接入网络后的待机功率是7.4W,对于AX3000无线规格的路由器来说,这个功率是明显偏高,100%可以排队是发哥方案,海思、高通、博通也不是,博通也不是,蟹哥没有AX3000方案。剩下就是Intel了,只有它是高功耗高发热。

中兴E2623拆机,AX3000无线路由器

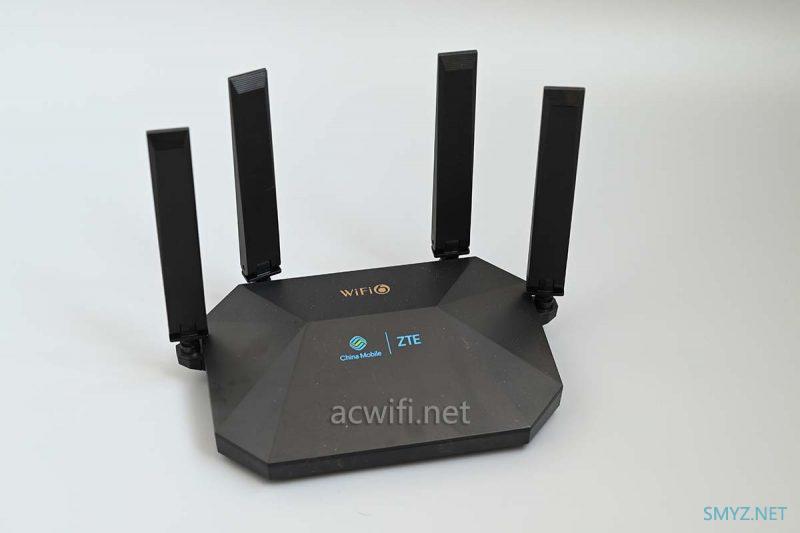

四根外置天线,黑色机身,上面印有中国移动和中兴通信的LOGO:

中兴E2623拆机,AX3000无线路由器

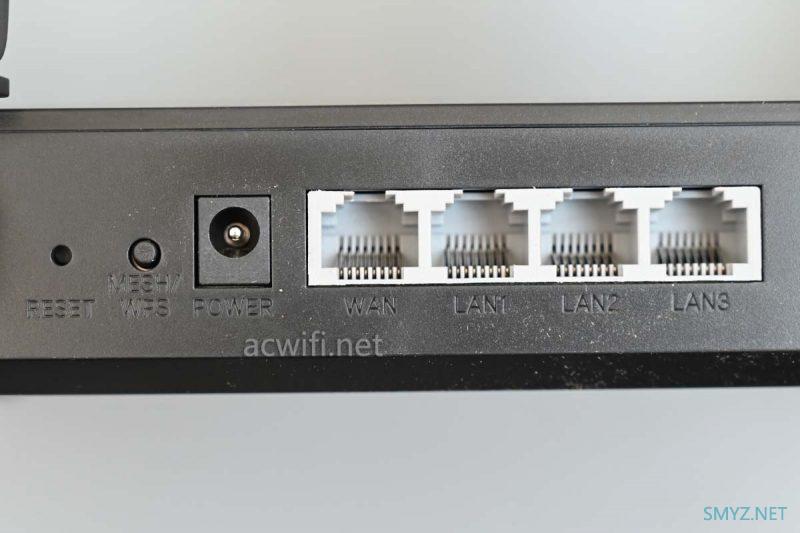

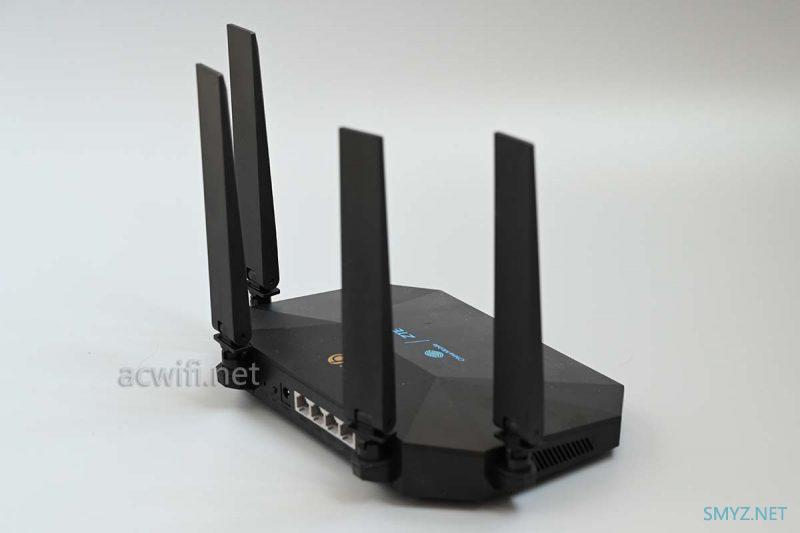

四个千兆网口,靠近DC电源接口的是WAN口:

中兴E2623拆机,AX3000无线路由器

侧面:

中兴E2623拆机,AX3000无线路由器

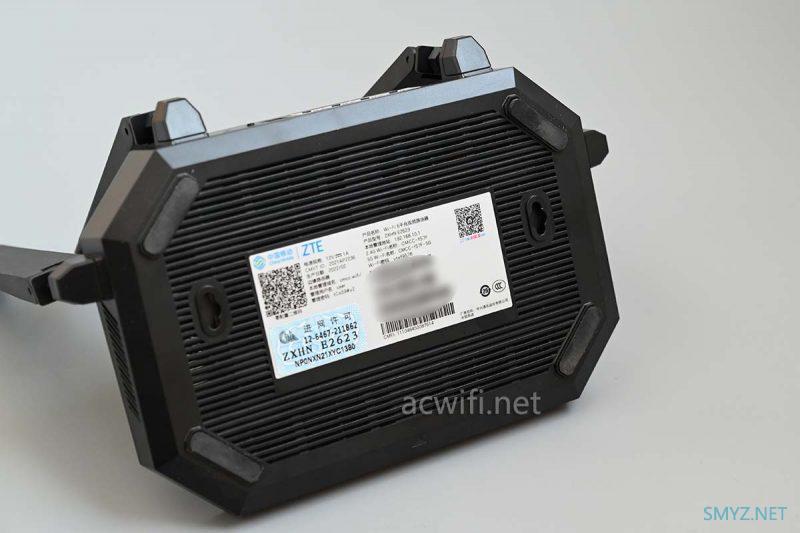

机身底部有散热孔,但7.4W的高功耗,也不凉快。

中兴E2623拆机,AX3000无线路由器

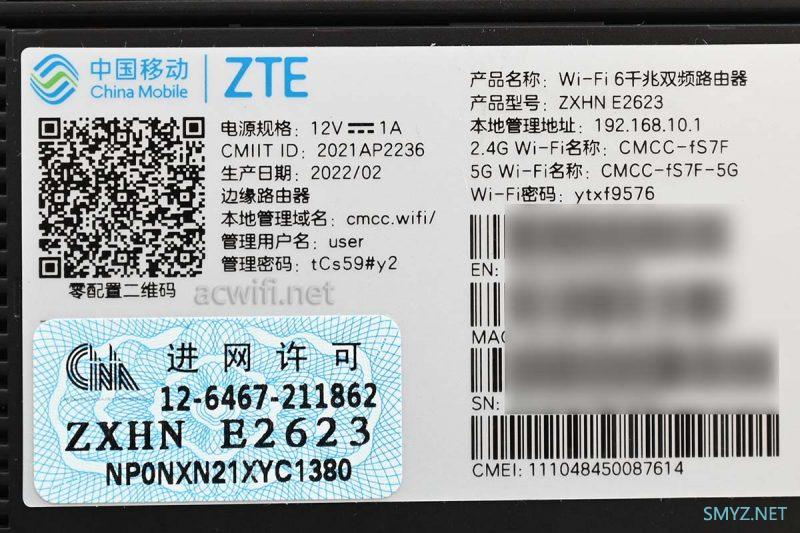

型号:ZXHN E2623

中兴E2623拆机,AX3000无线路由器

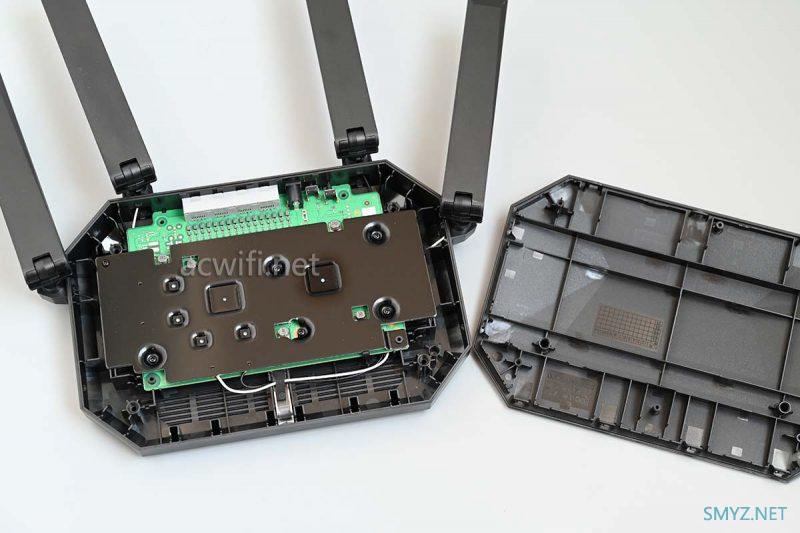

拆开外壳:

中兴E2623拆机,AX3000无线路由器

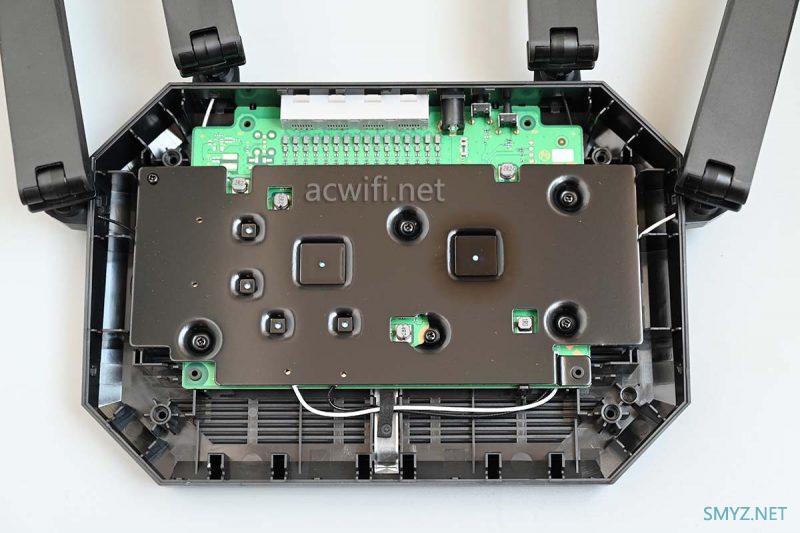

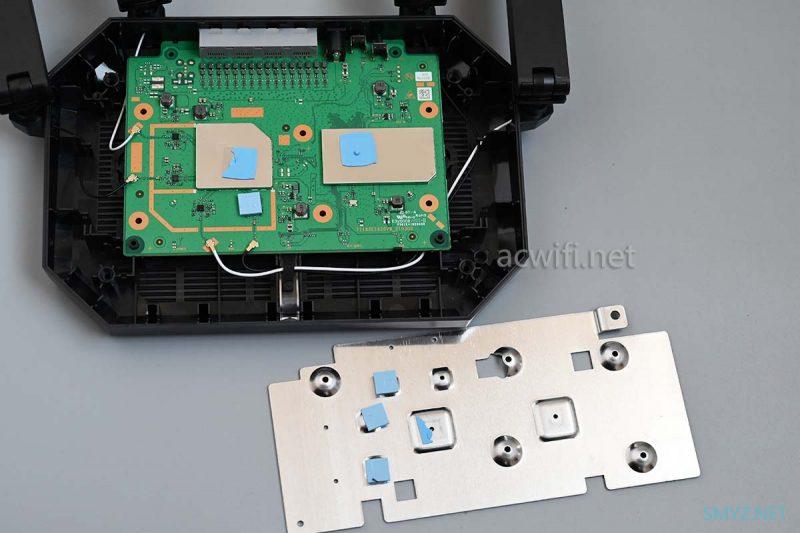

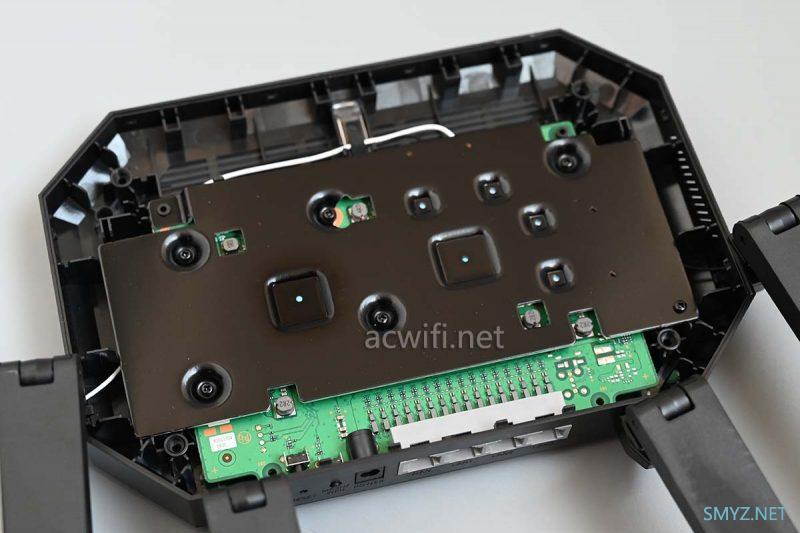

横跨主板的铝板:

中兴E2623拆机,AX3000无线路由器

中兴E2623拆机,AX3000无线路由器

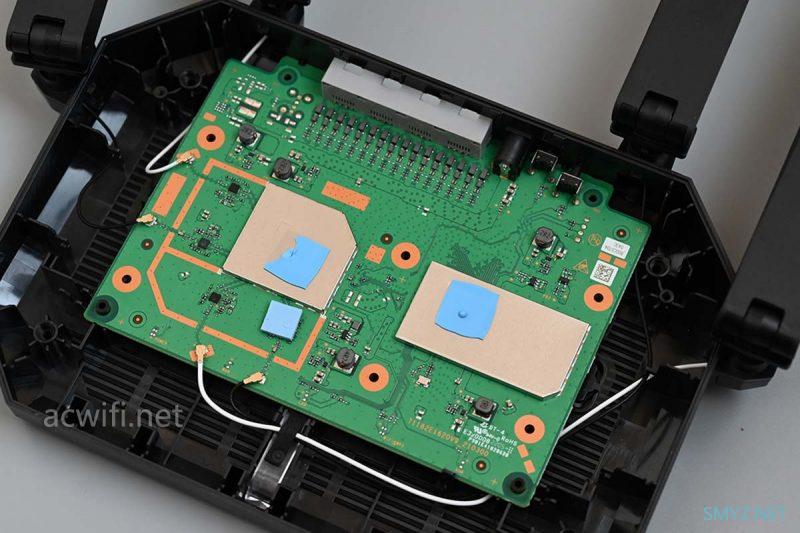

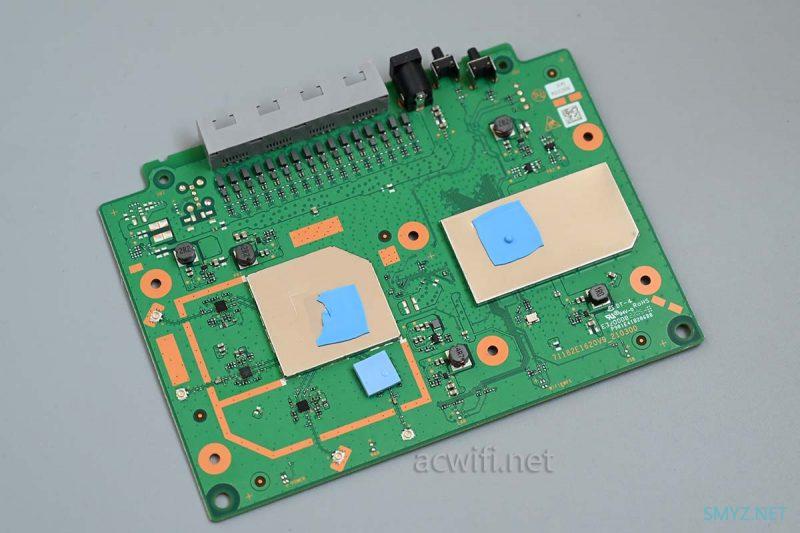

拆走散热铝板:

中兴E2623拆机,AX3000无线路由器

有独立的FEM芯片哟,一共四颗。

中兴E2623拆机,AX3000无线路由器

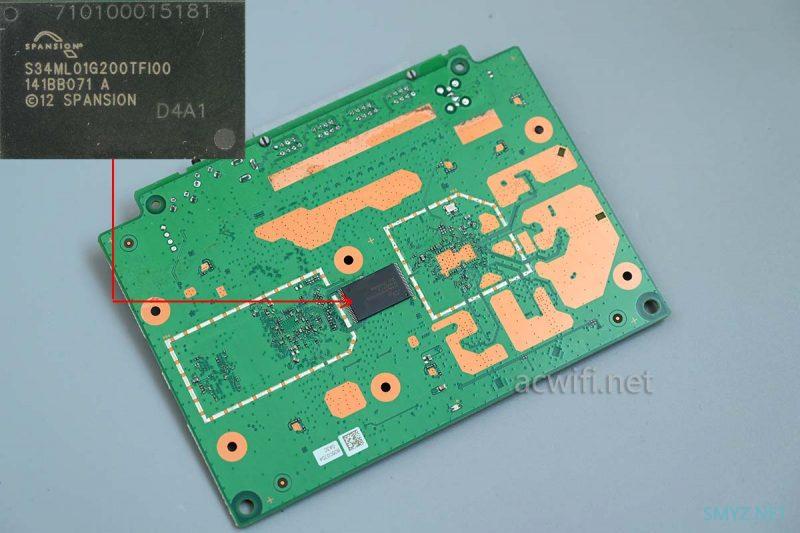

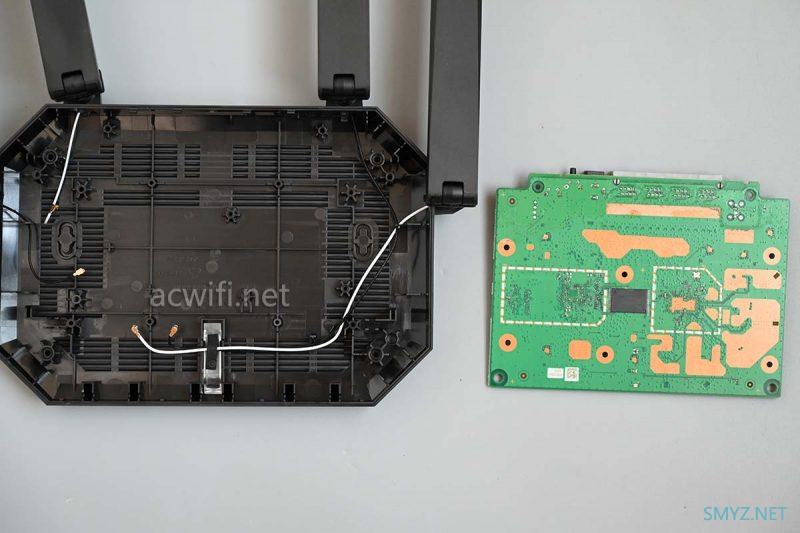

拆出主板并翻转,底部并没有多余的东西,除了一颗闪存。运营商定制的机闪存都不用看了,128MB的。

中兴E2623拆机,AX3000无线路由器

闪存芯片型号是S34ML01G200TFI00,容量 128MB。

中兴E2623拆机,AX3000无线路由器

翻回主板正面:

中兴E2623拆机,AX3000无线路由器

中兴E2623拆机,AX3000无线路由器

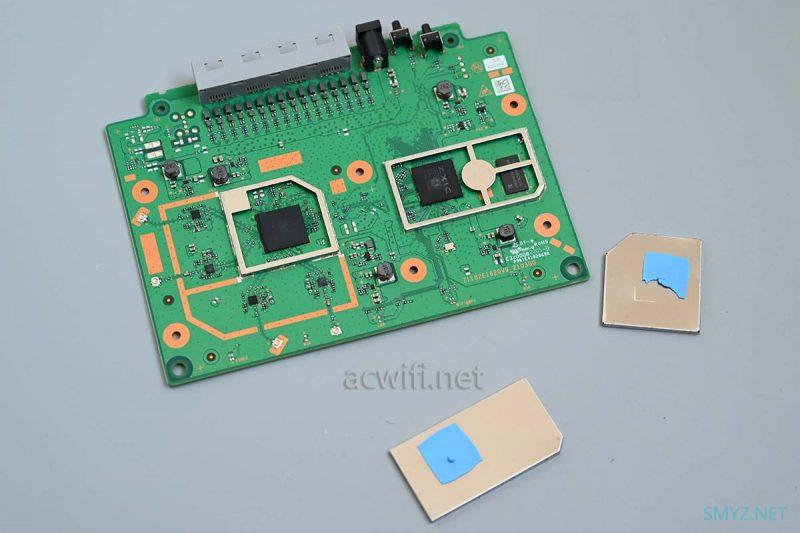

撬开屏蔽罩:

中兴E2623拆机,AX3000无线路由器

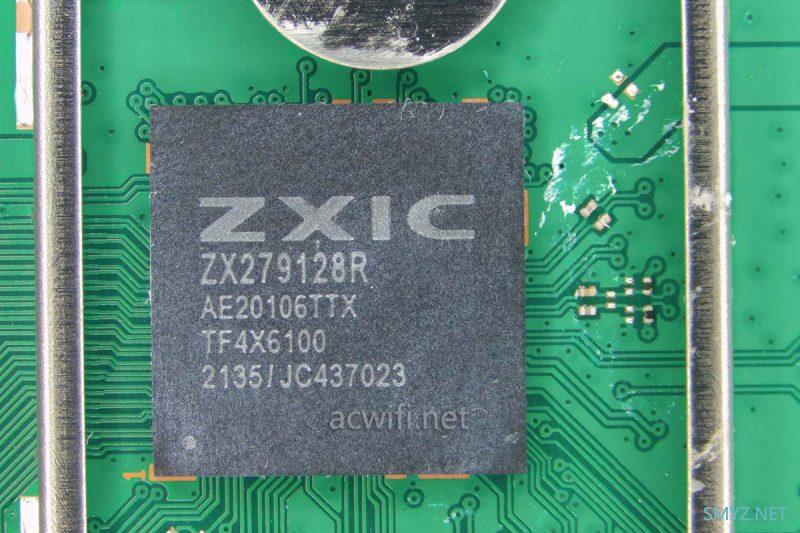

这款中兴E2623的CPU型号是ZX279128R,双核A9,频率1GHz,集成4个千兆PHY,支持USB3.0和USB2.0,有2条PCe2.0  x1。

中兴E2623拆机,AX3000无线路由器

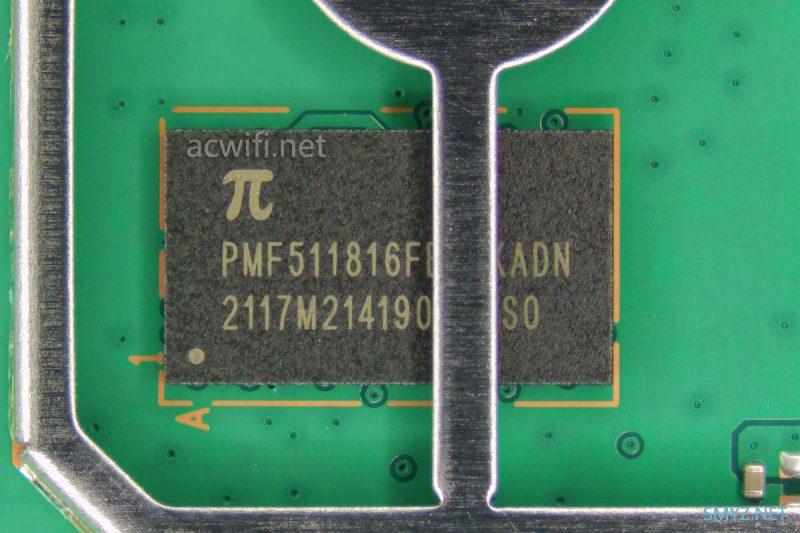

旁边的内存芯片型号是PMF511816FBR,容量256MB:

中兴E2623拆机,AX3000无线路由器

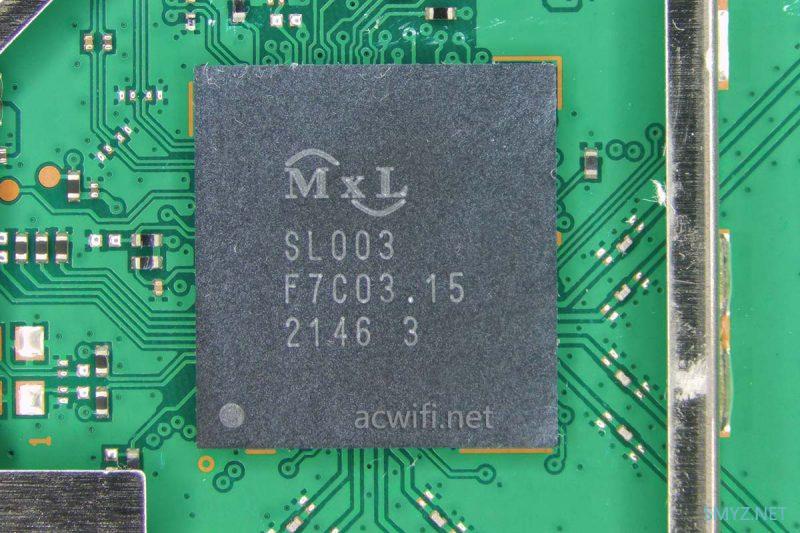

无线芯片型号是。。。是Intel的无线部门被MaxLinear公司收购了,里面仍然是WAV654,丝印改成了新公司,SL003对应WAV654A1LC。

WAV654支持双频并发,2.4G 支持2x2MIMO ,最高速率574Mbps,5G支持2x2MIMO,最高速率2402Mbps:

中兴E2623拆机,AX3000无线路由器

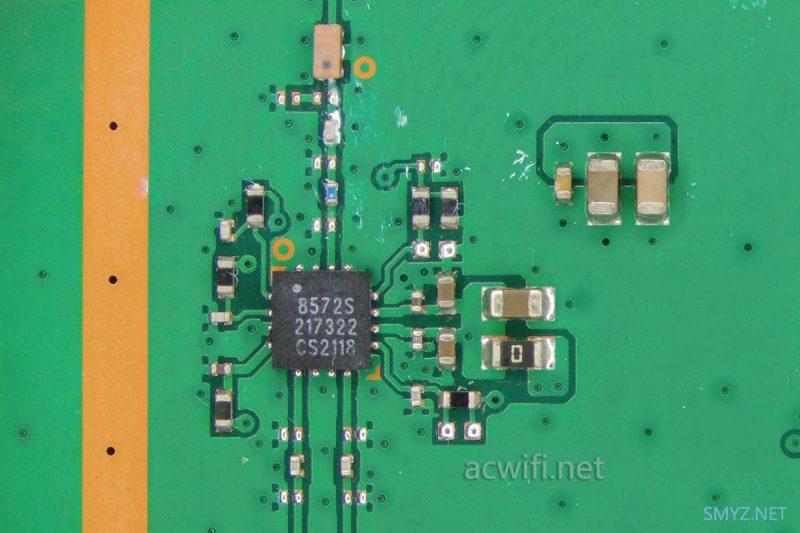

5G FEM芯片型号是KCT8572S,国产,上海康希通信。

中兴E2623拆机,AX3000无线路由器

KCT8572S的参数如下:


Integrated 802.11ax 5GHz PA,LNA with bypass and T/R switch


Fully-matched input and output


Integrated power detector


Transmit gain: 32dB at 5V


Receive gain: 17dB at 5V


Noise Figure: 1.7dB at 5V


Output power:

+21.5dBm @-40dB DEVM,HE160//MCS11,5V


+22.5dBm @-35dB DEVM,VHT80/MCS9,5V


+23.5dBm @-30dB DEVM,HT20/MCS7,5V


ESD protection circuitry on all PINs


Minimal external components required


Small package: MIS16-pin,3mm x 3mm x0.57mm (MSL1,260 oC per JEDEC J-STD-020)


ROHS and REACH Compliant

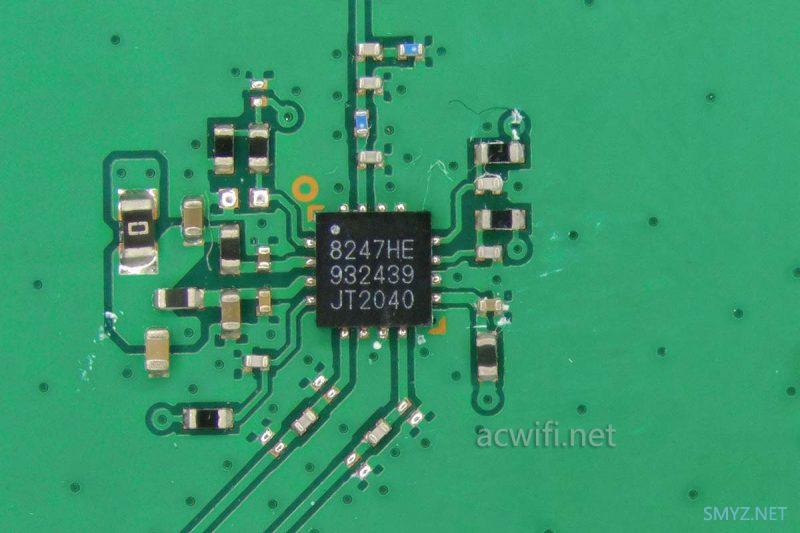

2.4G  FEM芯片型号是KCT8247HE:

中兴E2623拆机,AX3000无线路由器

KCT8247HE的参数如下:


Integrated high performance 2.4GHz PA,LNA with bypass,and T/R switch


Transmit gain: 30dB at 5V


Receive gain: 15.5dB at 5V


Noise Figure: 1.5dB at 5V


Output power:

+20dBm @ DEVM=-43dB,HE40/MCS11,5V


+21dBm @ DEVM=-40dB,5V


+22.5dBm @ DEVM=-35dB,VHT40/MCS9,5V


+23.5dBm @ DEVM=-30dB,5V


ESD protection circuitry on all PINs


Fully-matched input and output


Integrated Power Detector


Minimal External Components Required


Small package: MIS 16-pin,3×3×0.55mm (MSL3,260 oC per JEDEC J-STD-020)


RoHS and REACH Compliant

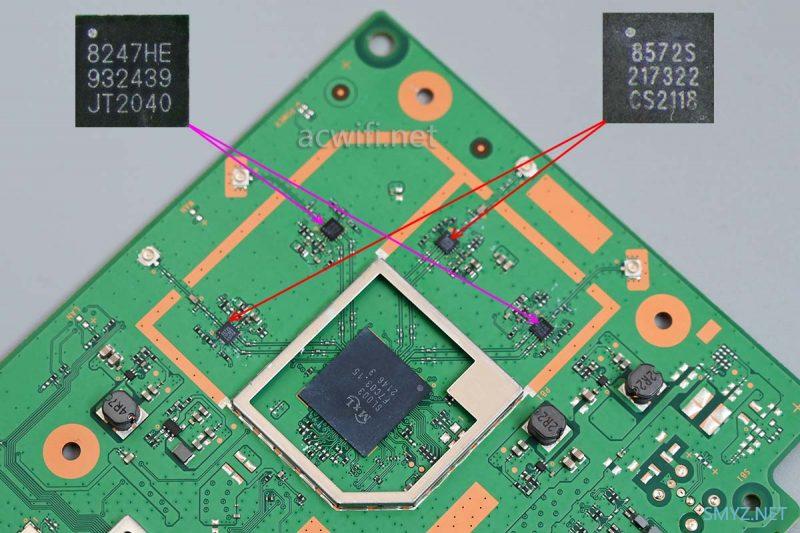

2.4G和5G FEM错开摆放:

中兴E2623拆机,AX3000无线路由器

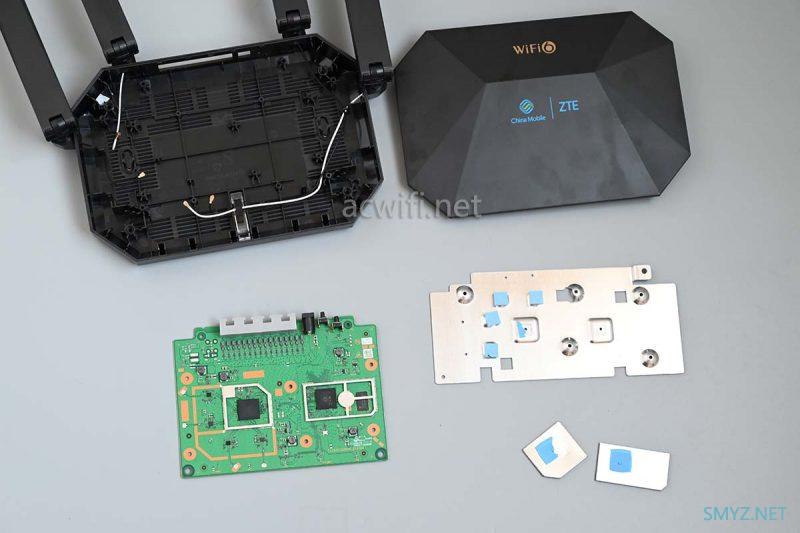

其它 没啥看了。

中兴E2623拆机,AX3000无线路由器

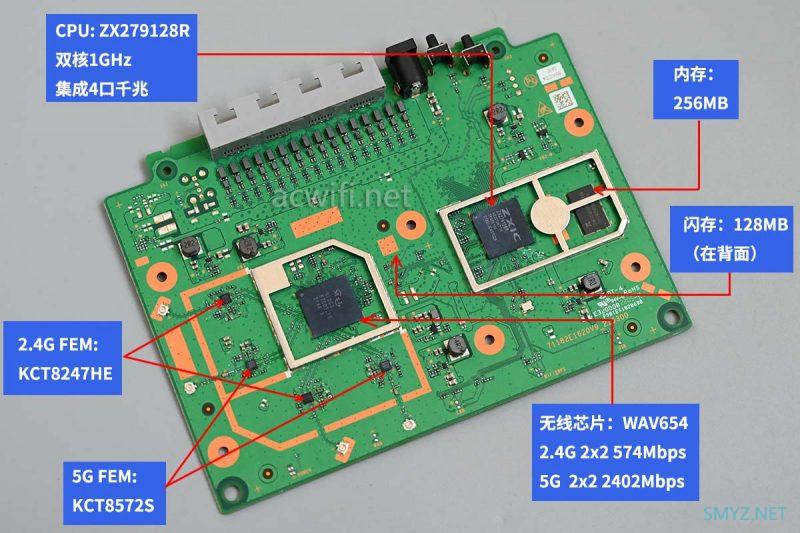

中兴E2623的所有芯片型号汇总如下图:

中兴E2623拆机,AX3000无线路由器

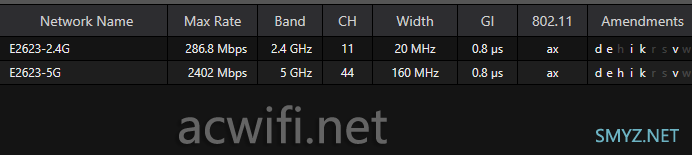

默认支持k和v:

中兴E2623拆机,AX3000无线路由器

99%的运营商定制Wi-Fi 6路由器都支持802.11k和802.11v。

支持波束成形和MU-MIMO:

中兴E2623拆机,AX3000无线路由器

(以上参数是用winfi软年查的,在公众号发消息winfi即可自动回复下载地址。)

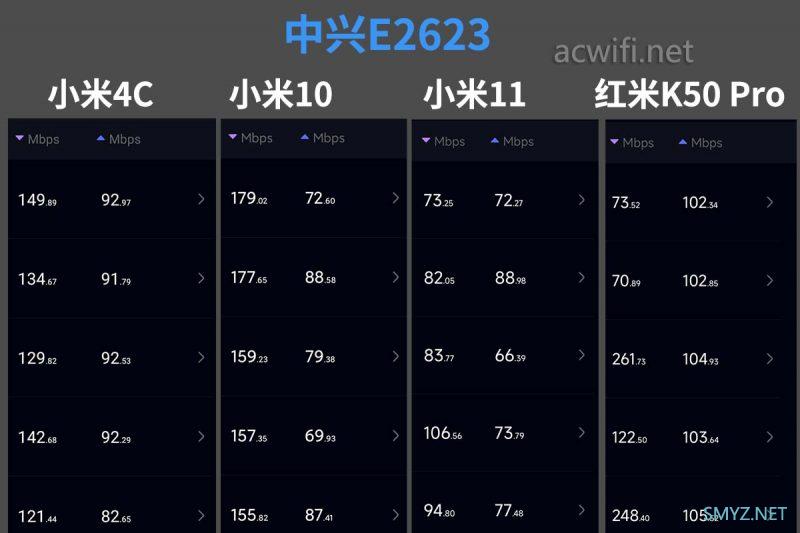

四台手机用花瓣测速APP在D点的测速结果如下:

中兴E2623拆机,AX3000无线路由器

最稳定的是小米4C,最差的是小米11,然后红米K50 Pro还不稳定。小米10没高出小米4C多少。比一般要差一些。!Intel嘛,功耗高,发热大,信号质量还不怎么样。

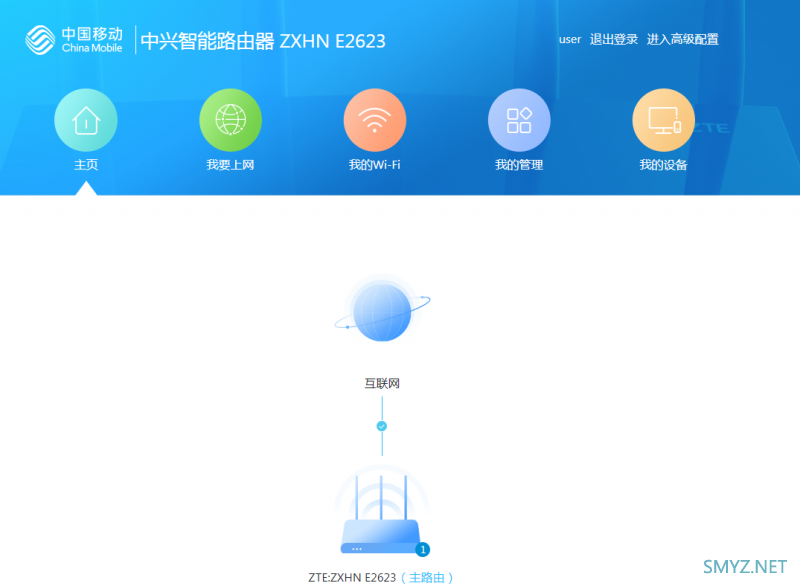

系统界面:

中兴E2623拆机,AX3000无线路由器

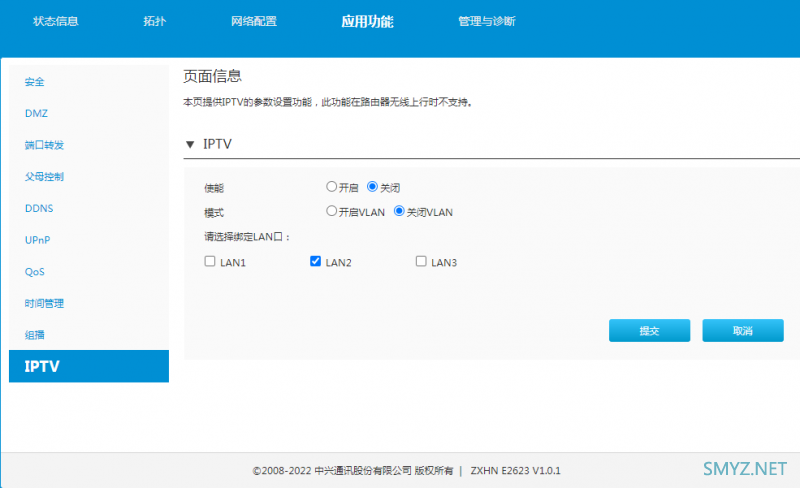

IPTV功能:

中兴E2623拆机,AX3000无线路由器

由于功耗高,信号也不怎么样,一般不建议买这款,只适合面积不大的或买来组网补充信号。
