很期待出“发哥”的86面板AP，终于有了， 一出就是4T4R的AX6000无线规格，在我有限的见识库里面，它是唯一一款AX6000的86面板。闲鱼价格720元包邮，等于2个普通AX3000面板的价格。除了双频均是4x4MIMO外，最大的优势是双2.5G网口，一进一出。所以比XAP5400GI的千兆输出口要实用些。经常看我拆机文章的，应该猜到是啥芯片配置了。
TL-XAP6030GI的外观：

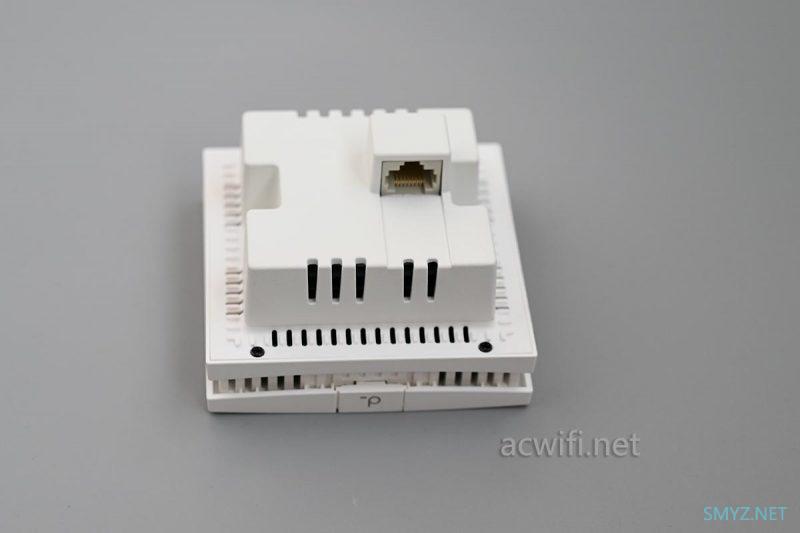

底部：
86面板都这个样子，不细看了。

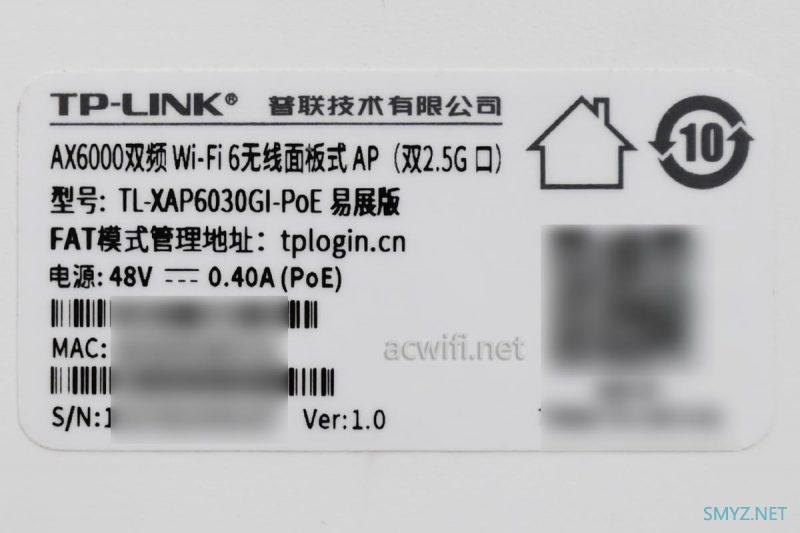

标签内容：
型号：TL-XAP6030GI-PoE 易展版
电源输入规格：48V/0.4A PoE供电。
把XAP6030GI接入R5010PE-AC的2.5G网口，通过前后的功率差值得知这款无线面板AP的待机功率是6.4W，如果用1G PoE，功率会低0.5W左右。

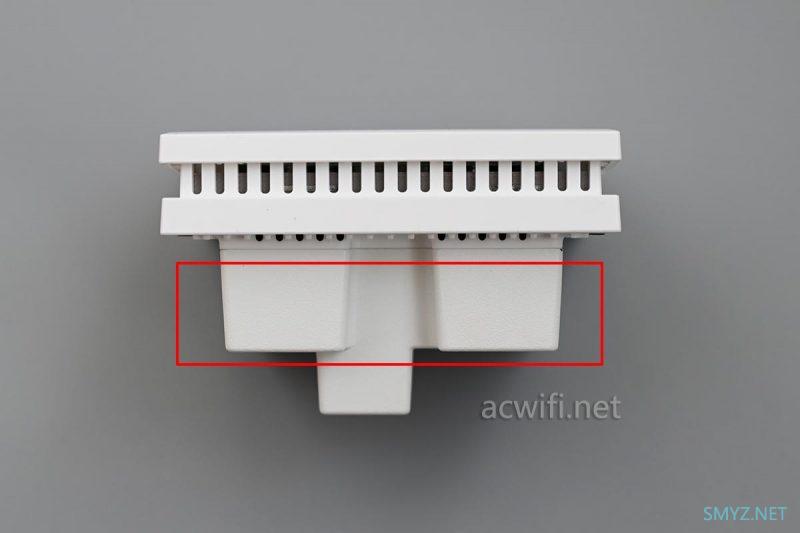

关发热问题，面板正面是比较凉快，不热，热的地方是底部的金属部分，如下图中的红框位置：
（如怕热的，可以全屋用吸顶AP。）

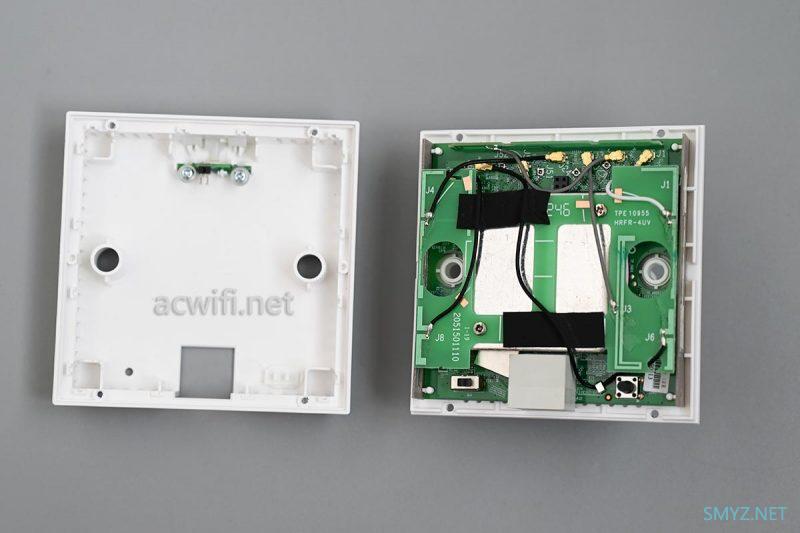

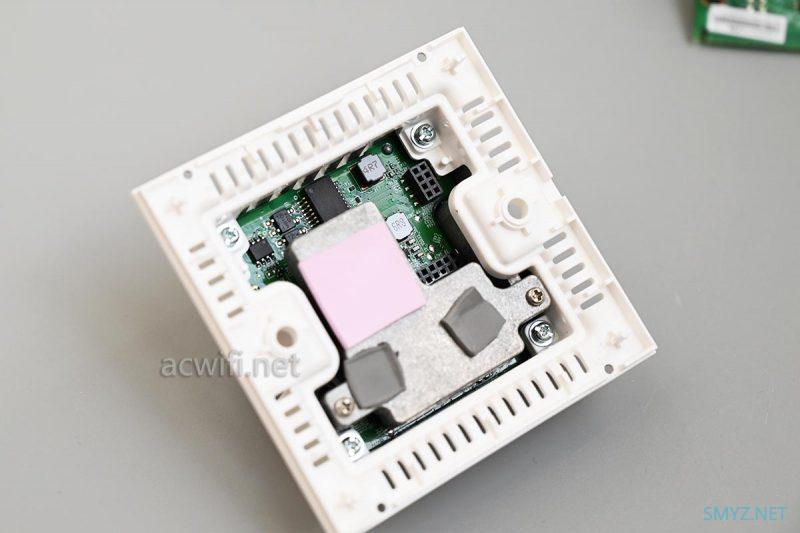

四颗螺丝拆开后分离面板：

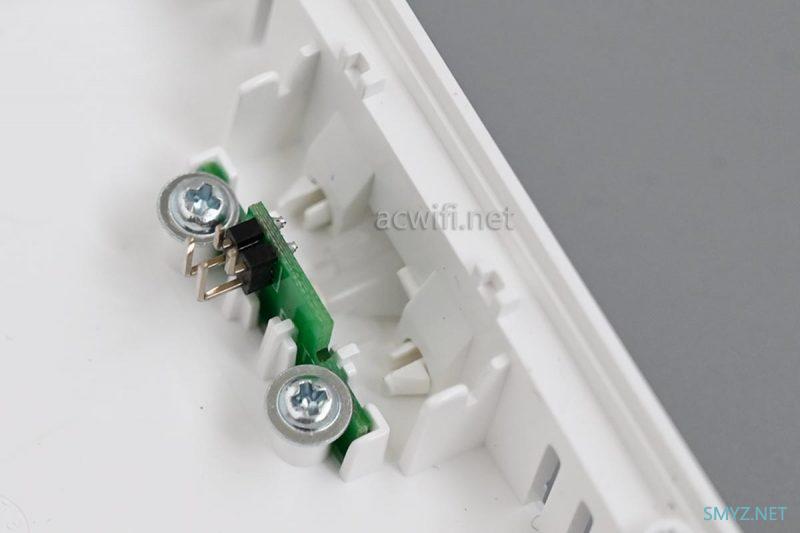

这是易展按键与主板连接的插针：

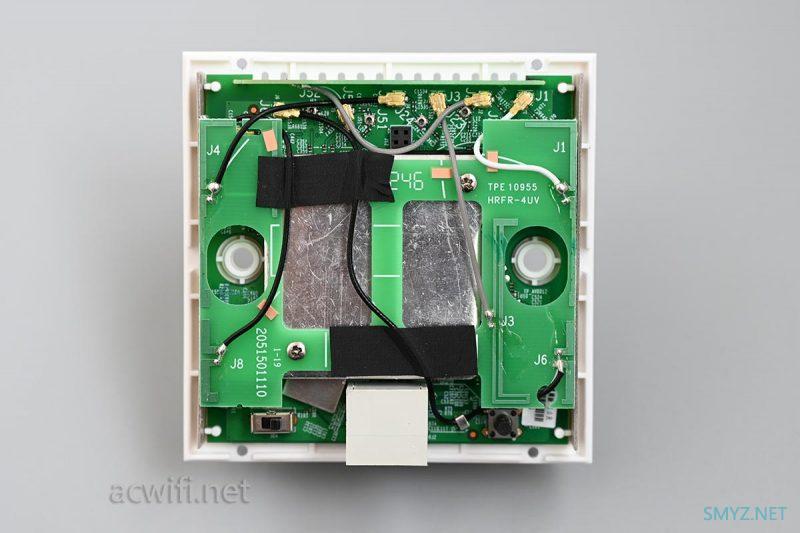

好多根天线，没有采用双频合路：

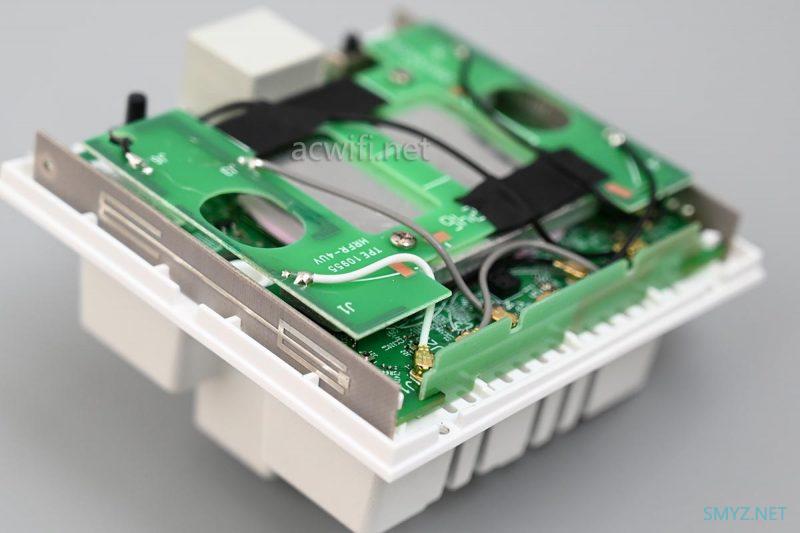

侧面三片PCB天线，正面一大片：

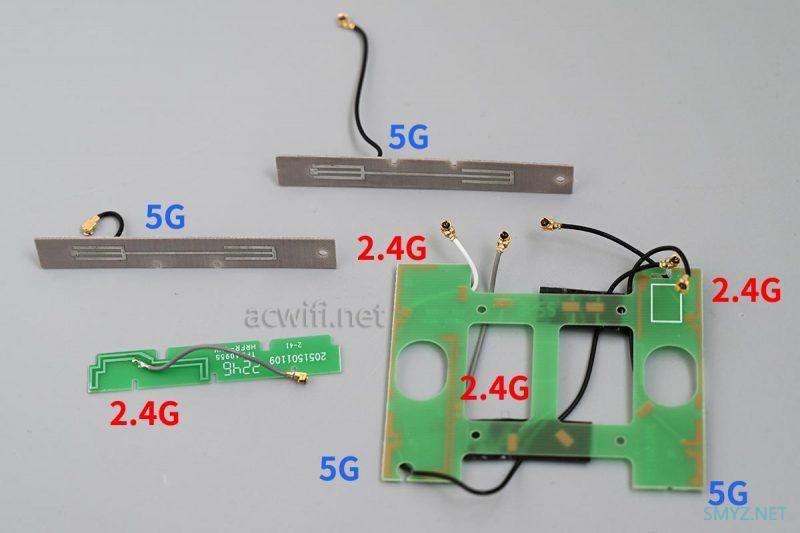

所有天线如下图：
拿掉天线后的样子：

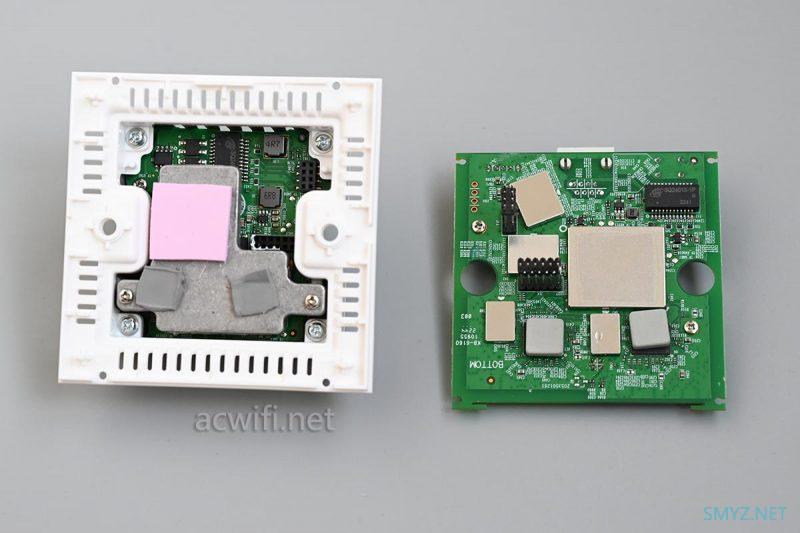

继续分离主板：

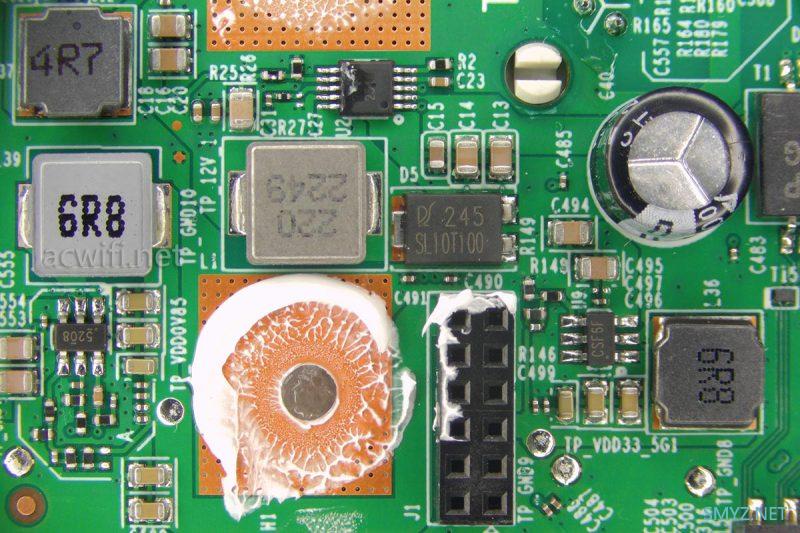

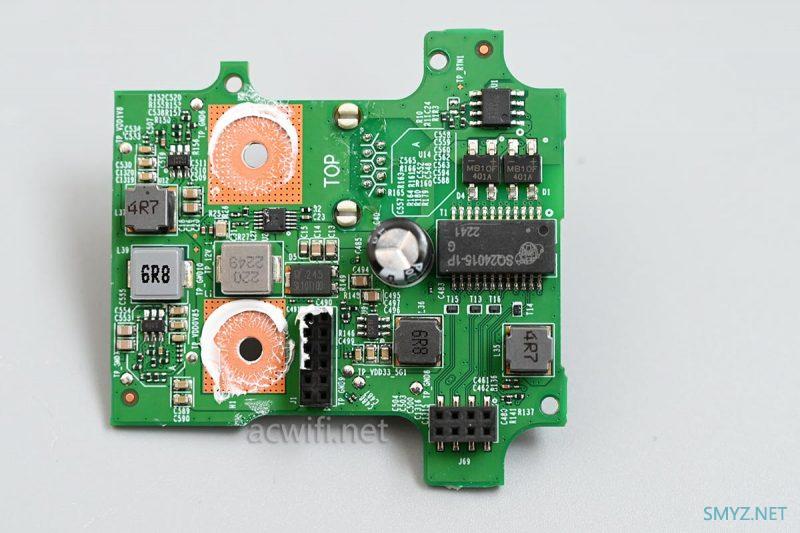

最底部的电路板负责PoE供电的，一会再看它：

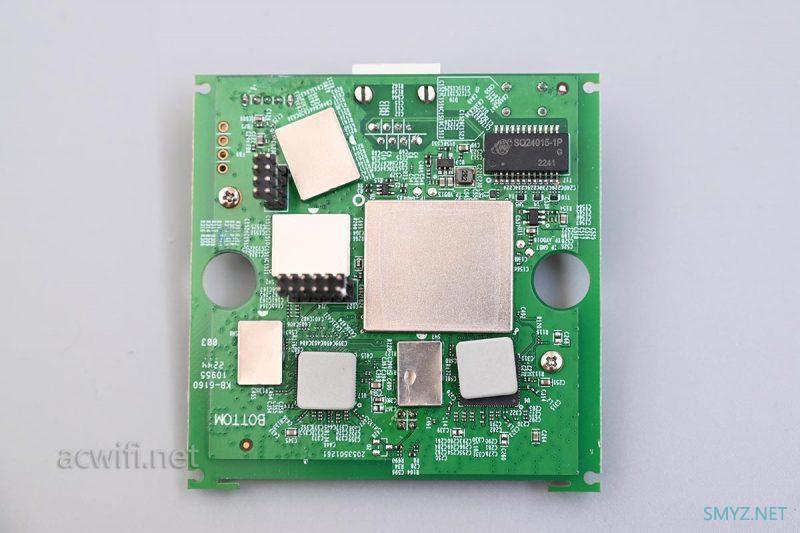

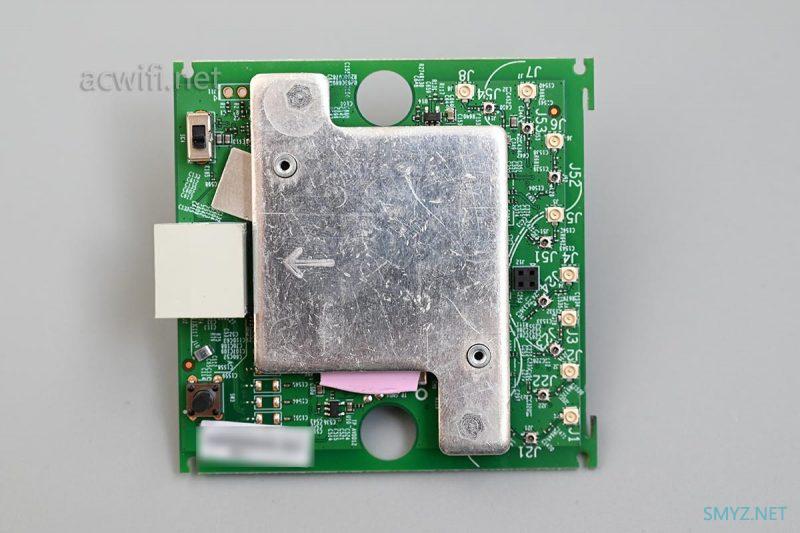

现在看这 一片主板：

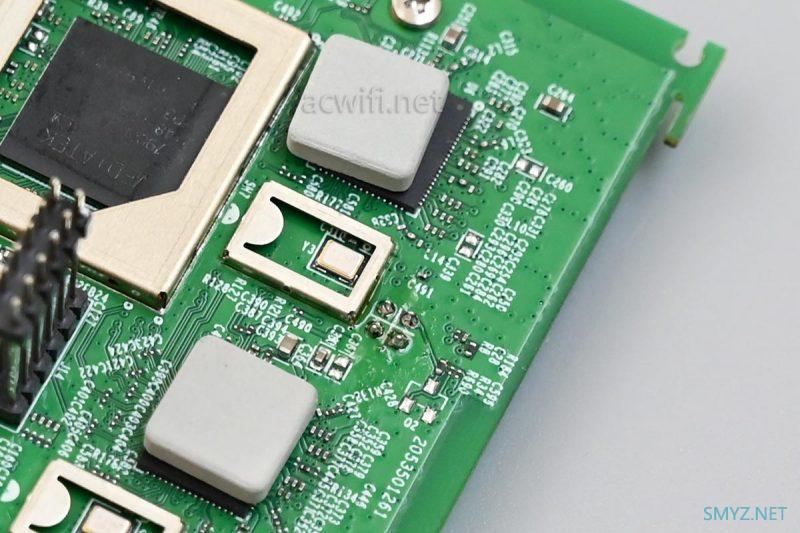

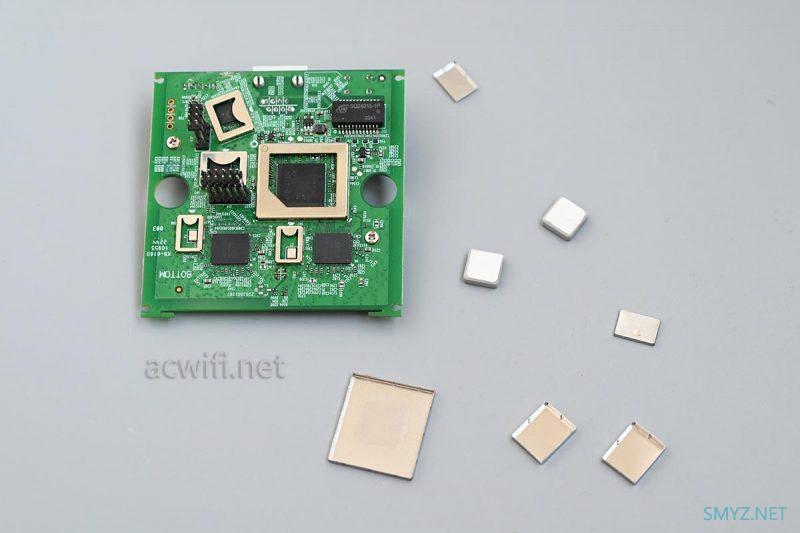

拿走屏蔽罩和无线RF芯片上的陶瓷散热片：（陶瓷散热片与底部的铝块散热器相接触）

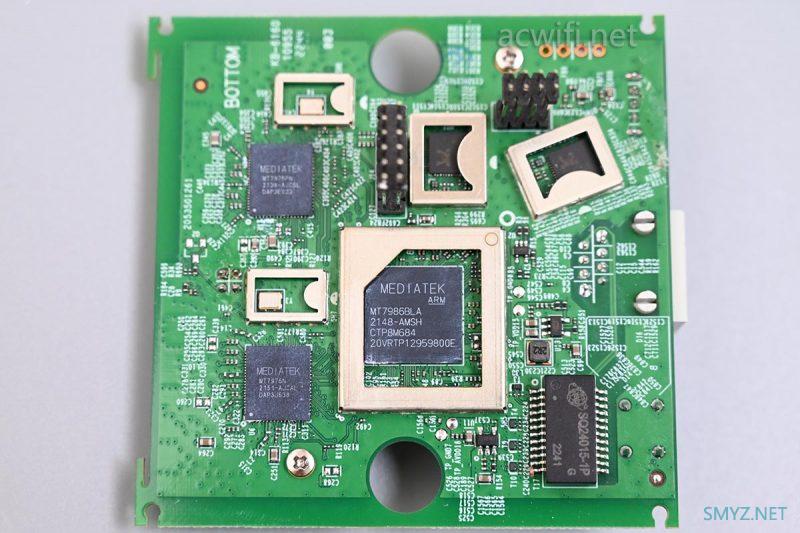

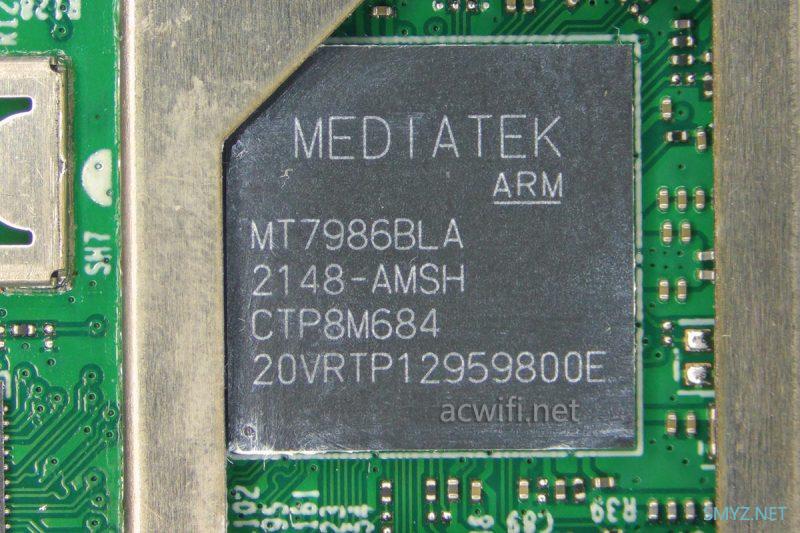

与猜想的一样，XAP6030GI的CPU型号是MT7986B，四核1.6GHz：

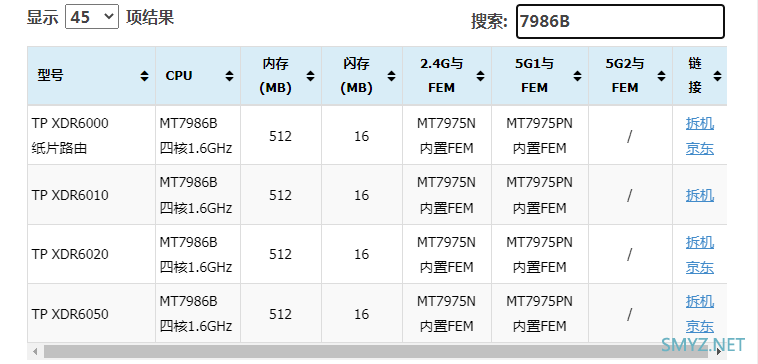

MT7986B大家都很熟悉了吧，不多说了。同型号的还有以下这些：XDR6000、XDR6010、XDR6020、XDR6050
MT7986B集成512MB DDR3L内存，还集成了2.4G和5G的无线基带，低热是因为用了12nm制程。

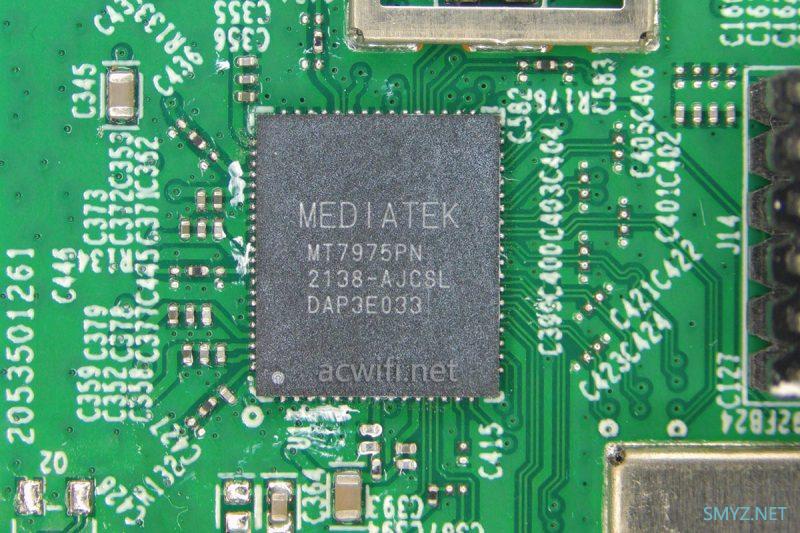

5G无线射频芯片型号是MT7975PN，最大无线带机量256台，支4x4MIMO，在160MHz频宽下最高速率4804Mbps：

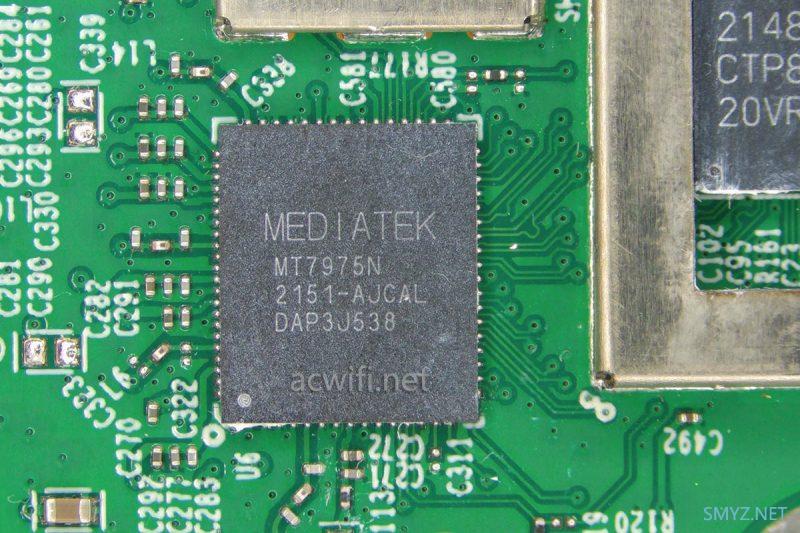

2.4G无线射频芯片型号是MT7975N，支持4x4MIMO，在40MHz频宽下最高无线速率1147Mbps，无线带机量也是256台。
2.4G和5G均没有外置的FEM芯片，”发哥“的特点是啥？ 用内置的FEM信号也很强！
有两个2.5G网口，所以会有两颗2.5G PHY芯片，直通CPU的。

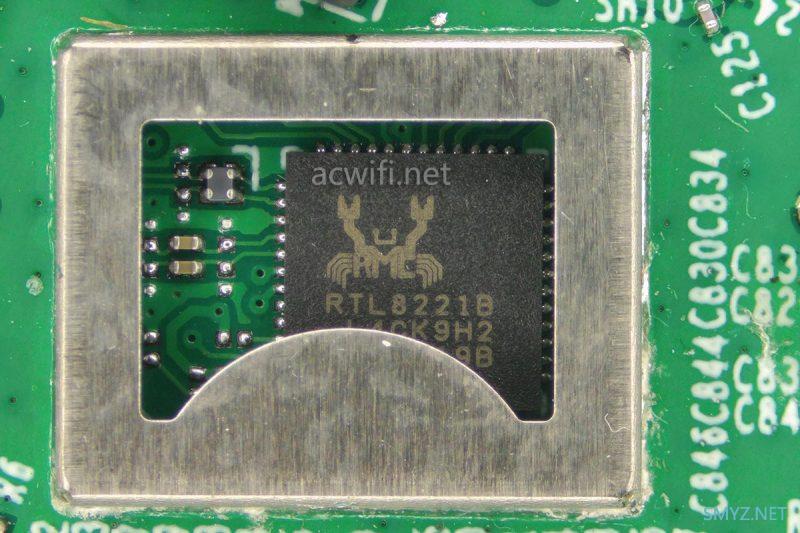

2.5G PHY芯片型号是RTL8221B：
其它没啥了，比较简单：

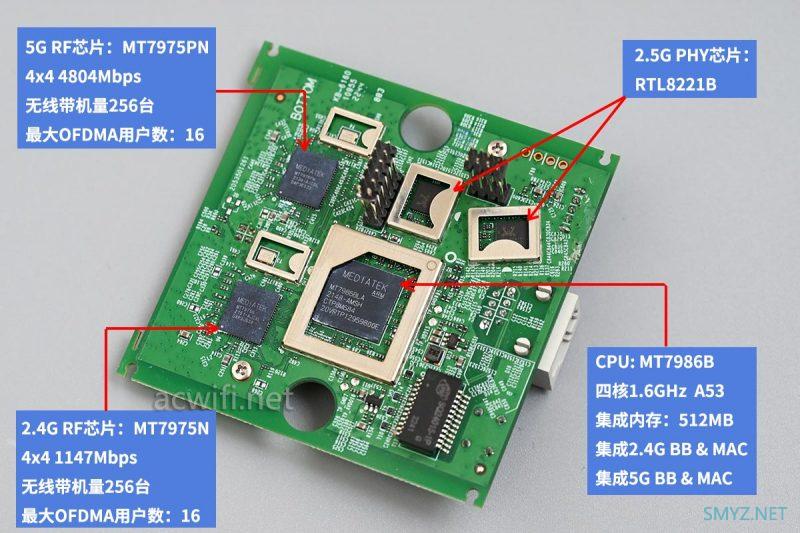

芯片型号汇总图如下：

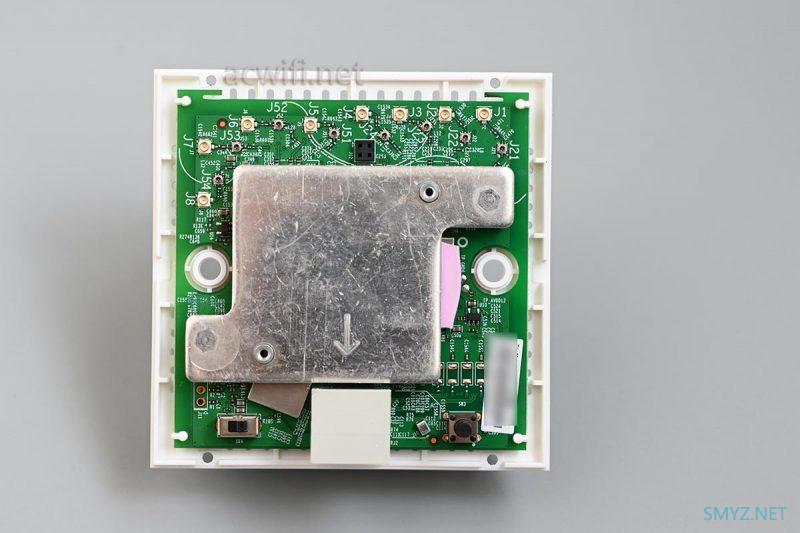

另一面：

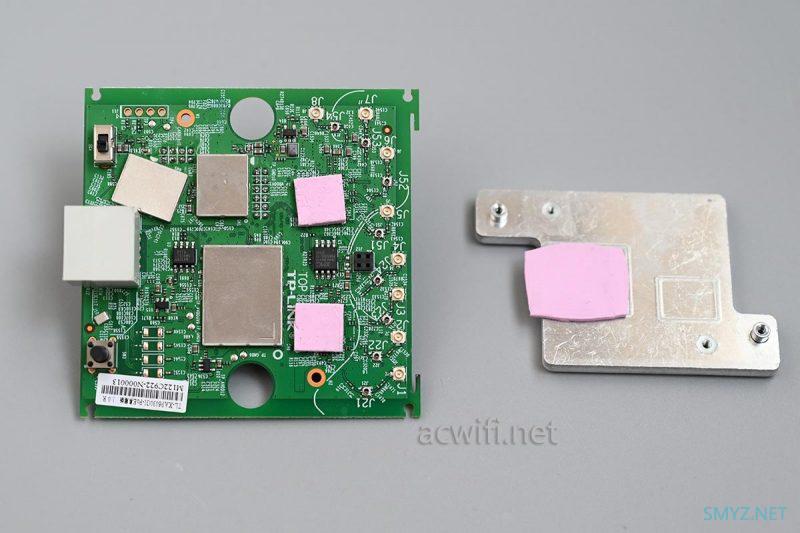

取下铝散热块：

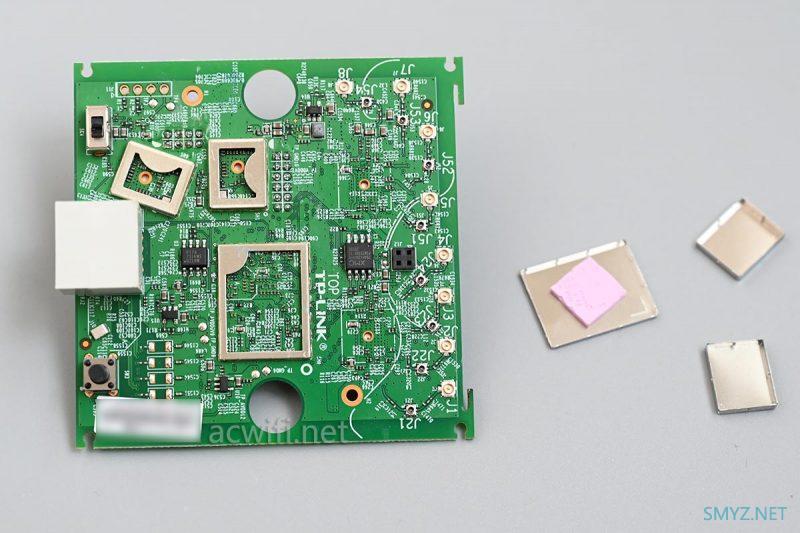

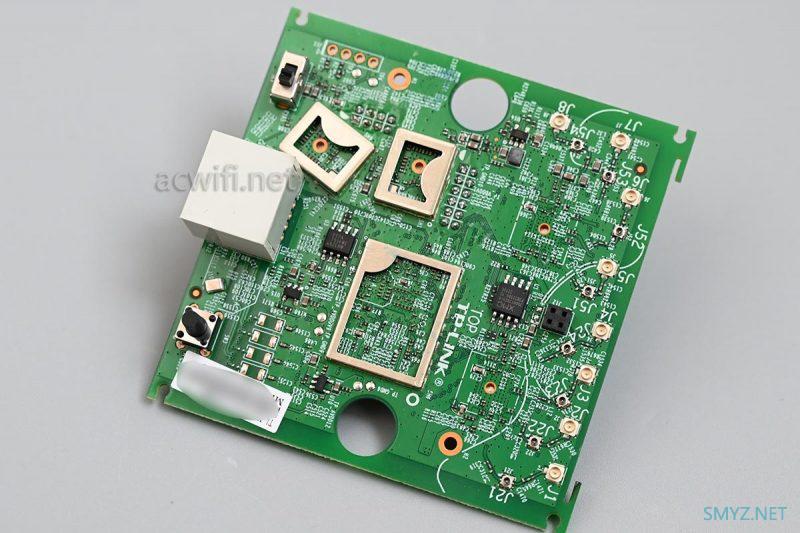

拿走屏蔽罩：

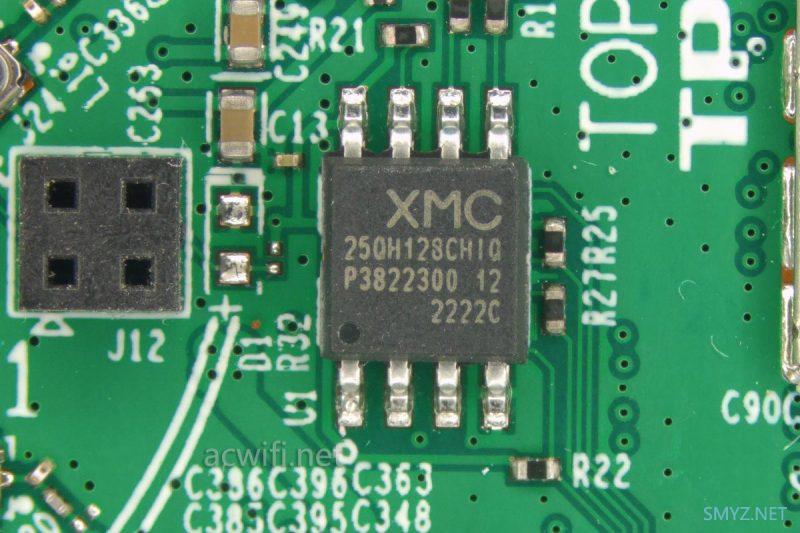

闪存芯片躲在这里，容量16MB：

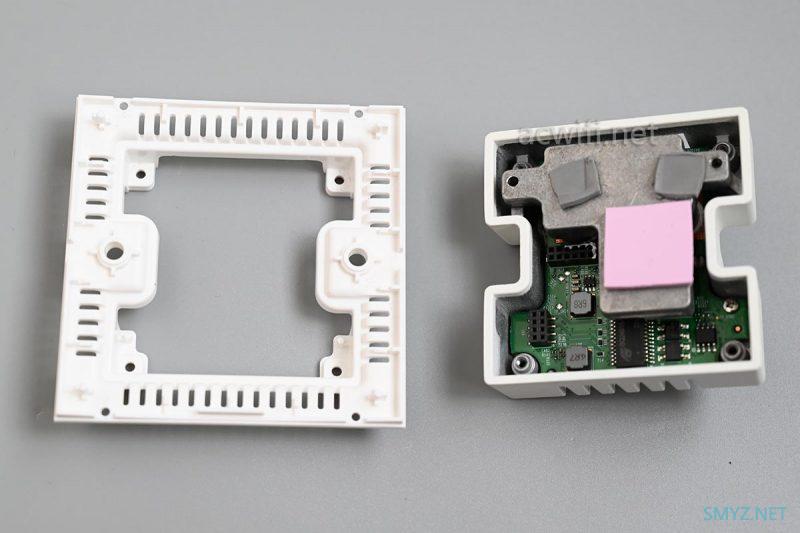

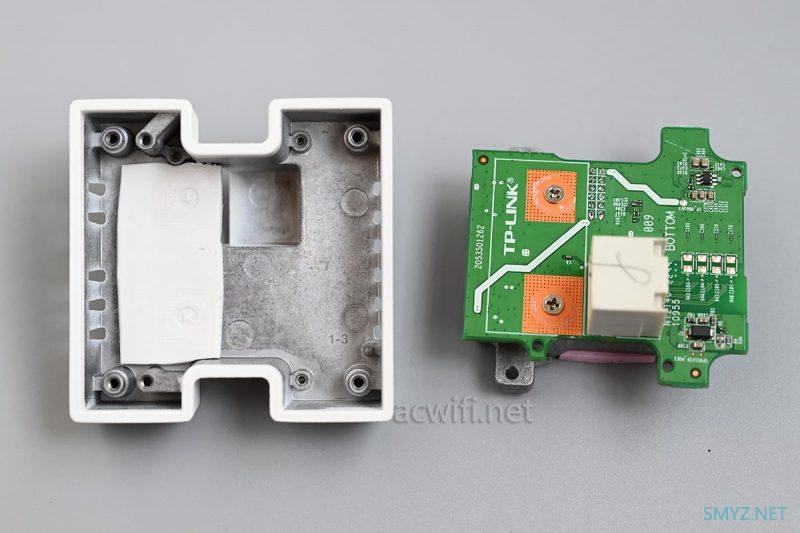

现在拆底座：

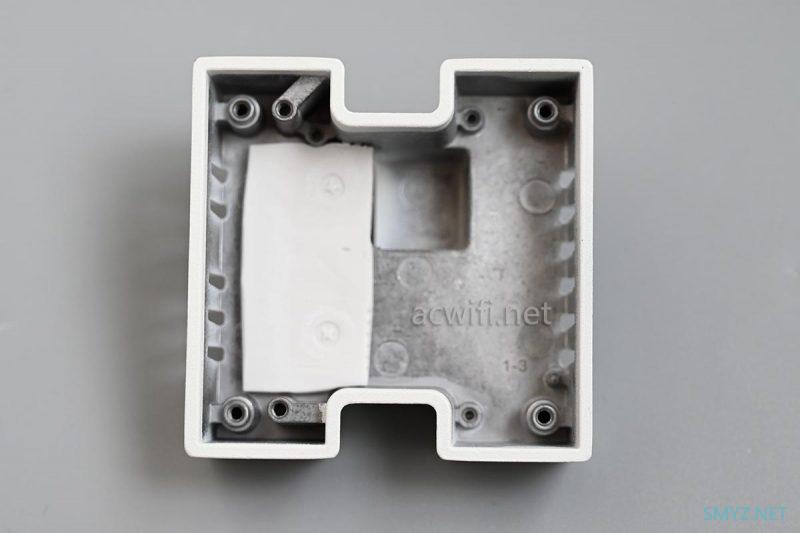

全铝底壳：

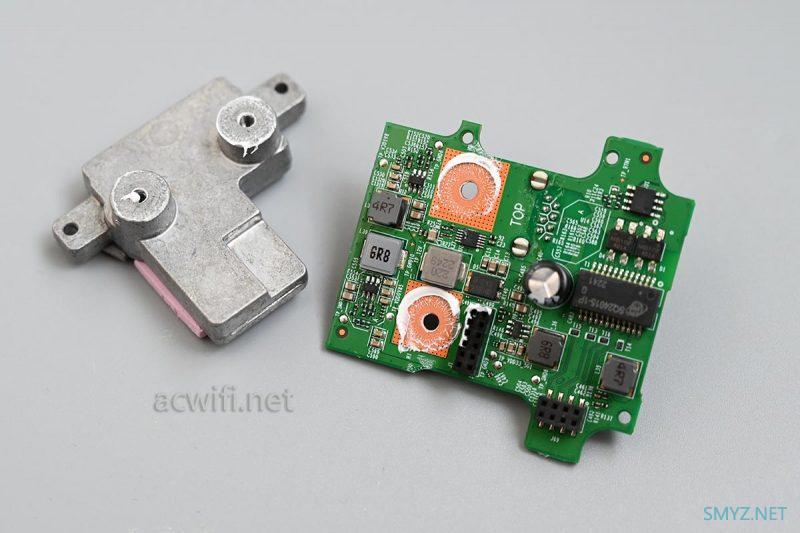

取下铝散热块：
放大图：
再放大：

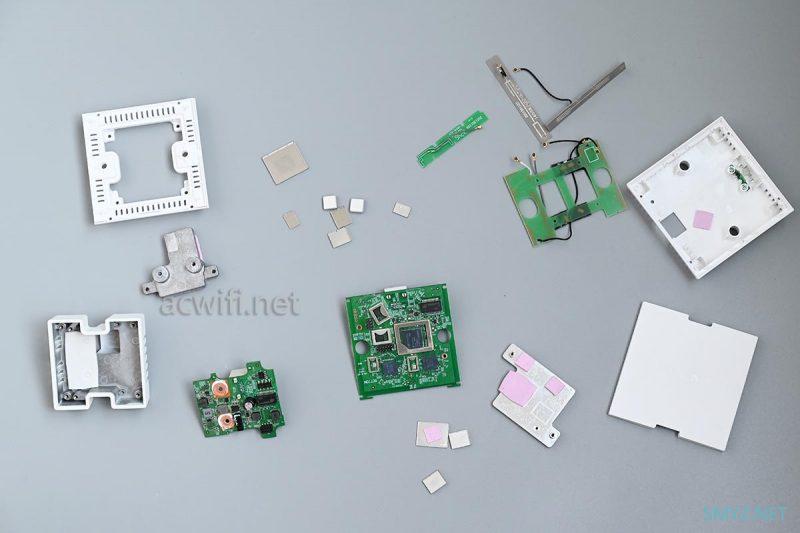

至此，XAP6030GI拆完了：
在楼下D点位置测速看看。用的是花瓣测速APP，不再用speedtest这个APP了。因为可用的测速节点越为越少，这不是重点，重点是同时所有节点都没有一个能跑到940的，多数在650-750之间。如果近距离测速都不正常，在远距离的D点测速也会受到影响。所以呢，以后D点位置测速都用花瓣测速APP，可选的节点很多，且测速比较稳定 。
我也不想换测速工具，控制了这么多年的变量，现在不得不改变一下。

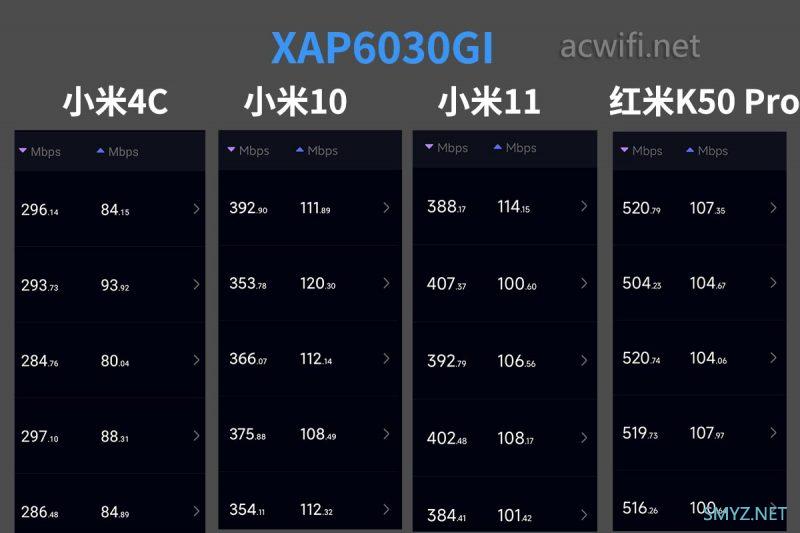

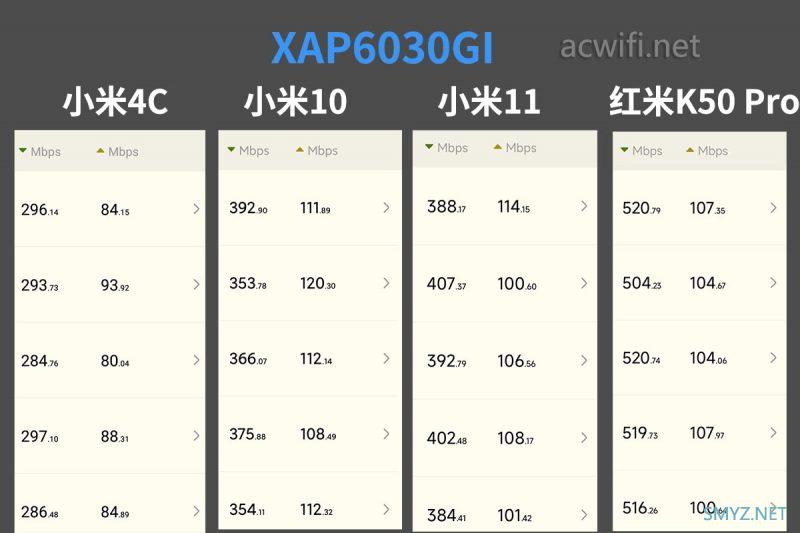

电信1000下行，100上行，只测5G，信道44，接在R5010PE上。D点测速结果如下：
字体不够大，如果黑底白字，看得有点难受。换个色调：
喜欢白底黑字的还是喜欢黑底白字的，欢迎留言说说。
红米K50 Pro测速达到500兆，小米4C也超过250兆，所以信号还是比较强的。
可以跟XAP5400GI有的一拼。

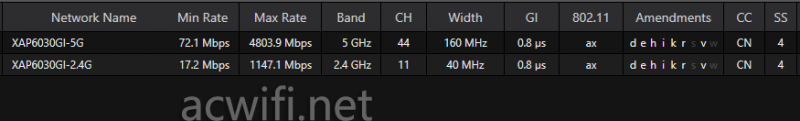

无线AP，支持kvr是基本要求吧：

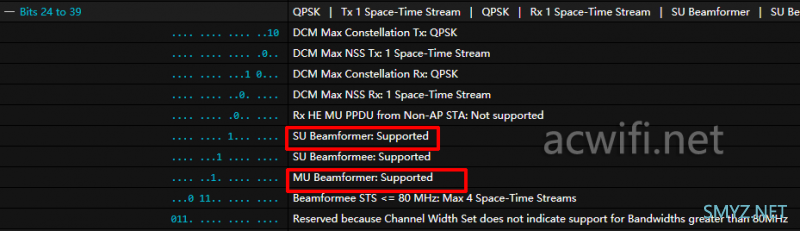

支持MU-MIMO和波束成形：
（以上查看属性的工具是winfi，可在公众号发送winfi后自动回复下载地址。）

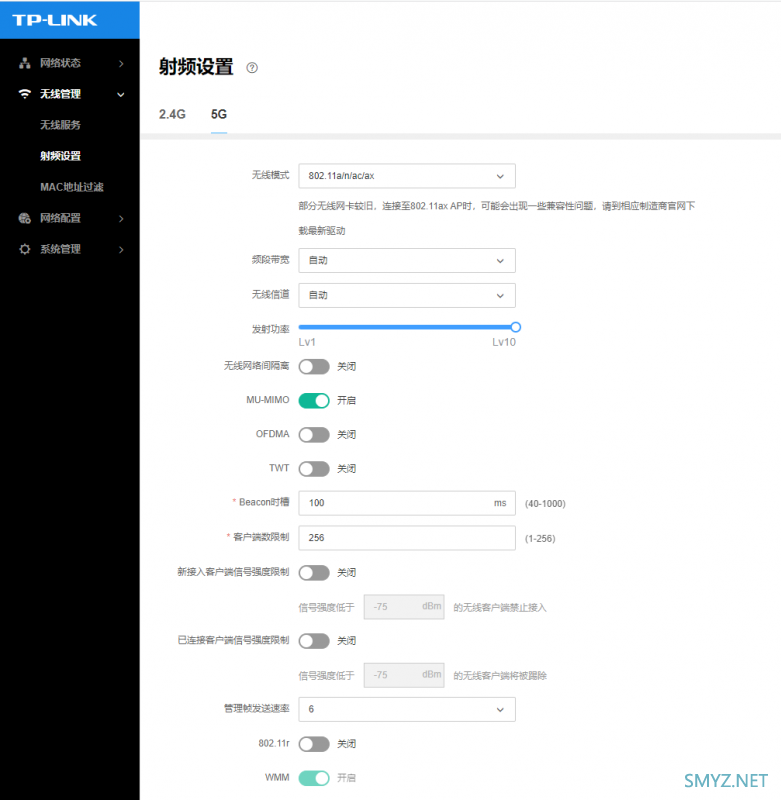

TP-LINK的无线AP，默认开启MU-MIMO，而TWT和OFDMA默认关闭，把AP切换成FAT模式，进入系统界面，查看无线射频参数可查看：
一体机和AC100 V4.0，均没有控制这三个选项的开关。比较奇怪！（想不到在FAT模式下，它的功率有10级可调。）
XAP6030GI的特点是双频均是4x4MIMO，低功耗低温，支持2.5G口PoE，且支持2.5G网口输出。闲鱼720元，按需选择！
关于AP的信号强度，我认为不重要。高密度+弱信号布网，会有较好的切换体验。这是个人观战！不喜也可喯！
XAP5400GI我建议放客厅这些大空间的，这台XAP6030GI也一样适合，对2.5G网口有需求的更加可以考虑！
有人会问同硬件配置的无线路由器XDR6078才599元呀。嗯 ！ 同规格就是AP要比家用无线路由器贵一些。你也可以理解多了PoE供电的硬件。
若有任何疑问可留言或关注微信公众号acwifi-net，人工回复！
