上次拆过了联通VS010，这次拆联通VS020，这台在闲鱼上有人问我要不要，他拆过外壳，只要没坏，没关系，然后130包邮收来了！

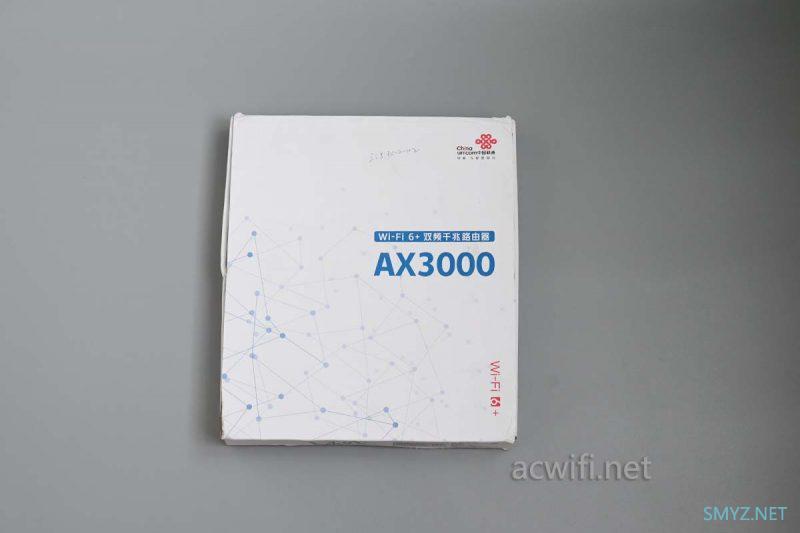

机身和配件 ：
电源输出规格是12V/1.5A，实测待机功率是5.6W，咦~~~一看功率，不像是用360T7的方案。

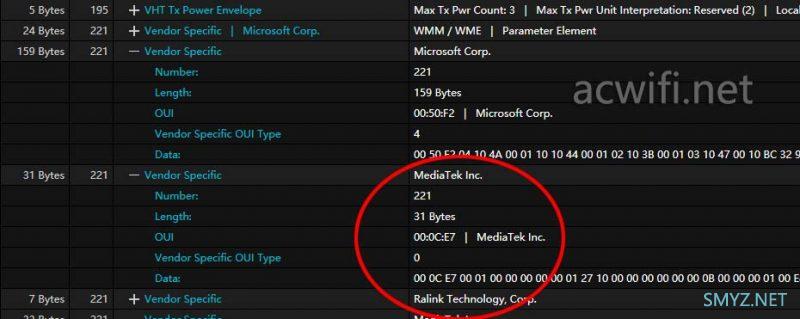

我之前说过用WinFi也能查看芯片厂家的，就在这里：
AX3000的MTK4。。待机功率这么高，不可能是12nm的MT7981B，信我没错的。呃你有饭开咩！
五根天线：
顶部有散热孔：

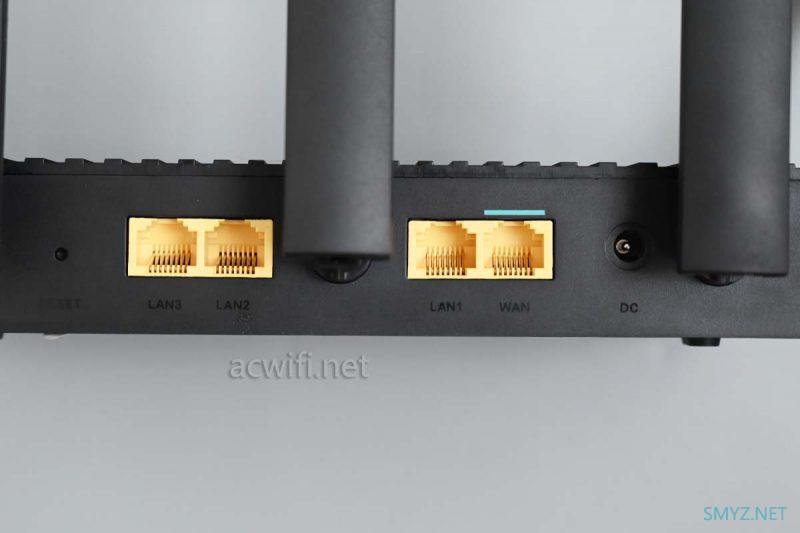

运营商定制机都是有固定WAN口，一共4个千兆网口：
侧面：

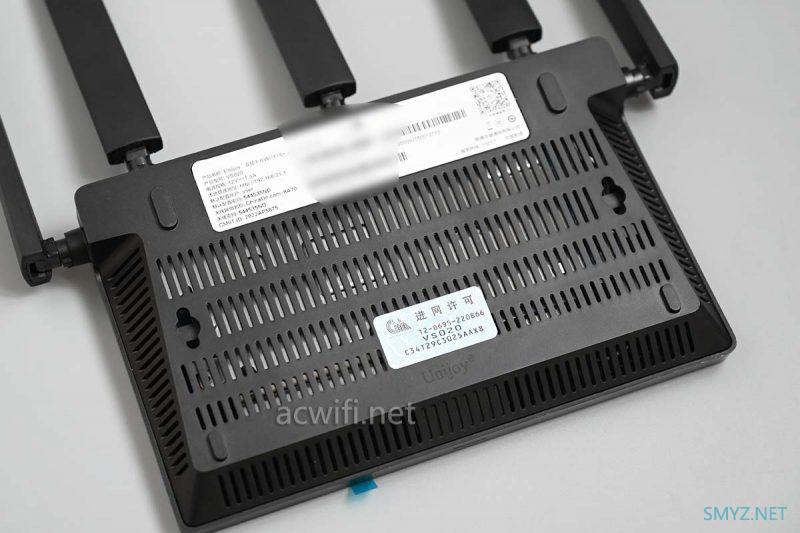

底面也有好多散热孔，也有壁挂孔：

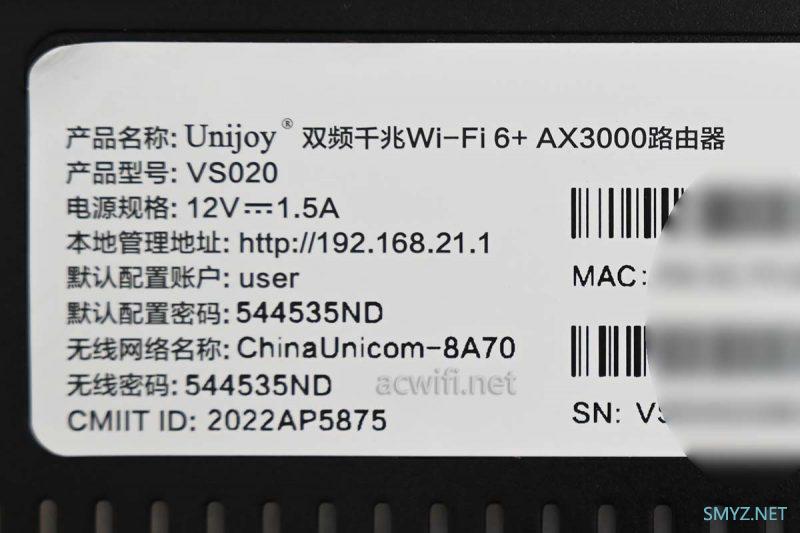

标签内容：
型号：VS020

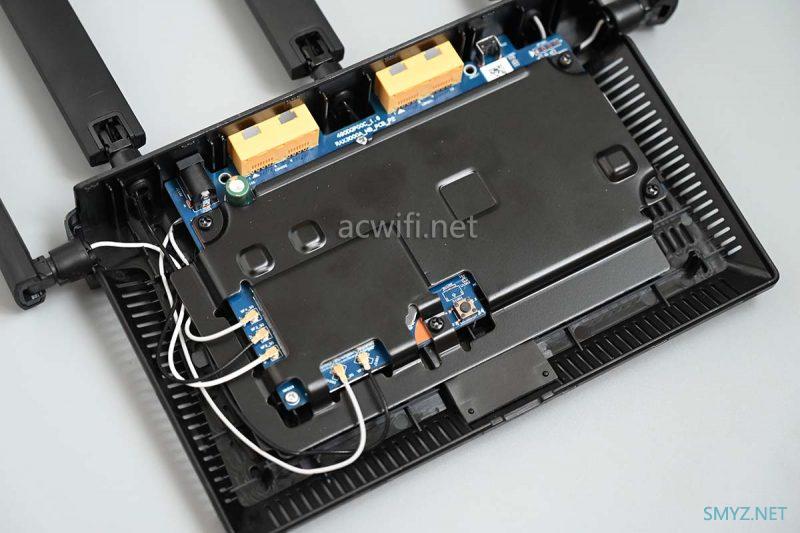

拆开外壳：
散热上的指纹不是我的。
主板有固定螺线，抽出主板并翻转背面看：

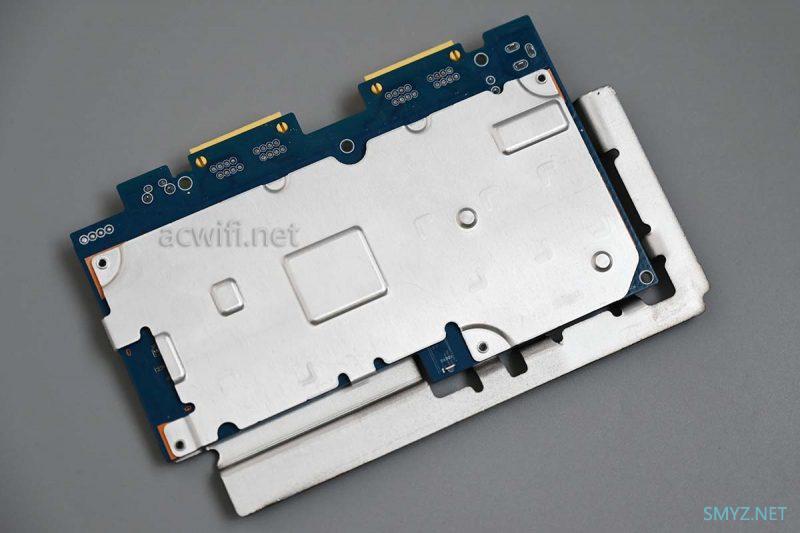

主板背面也有好大一片铝散热板：

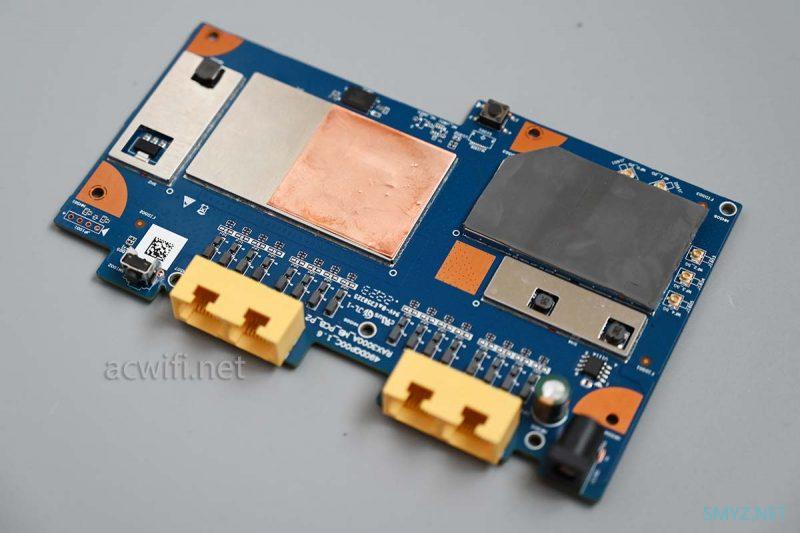

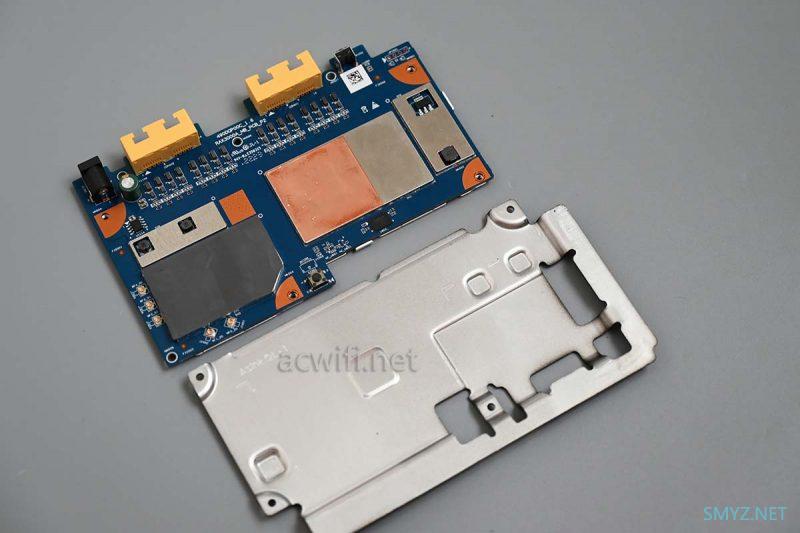

固定两片铝散热板的螺丝要从正面拧出，所以先从正面拆：

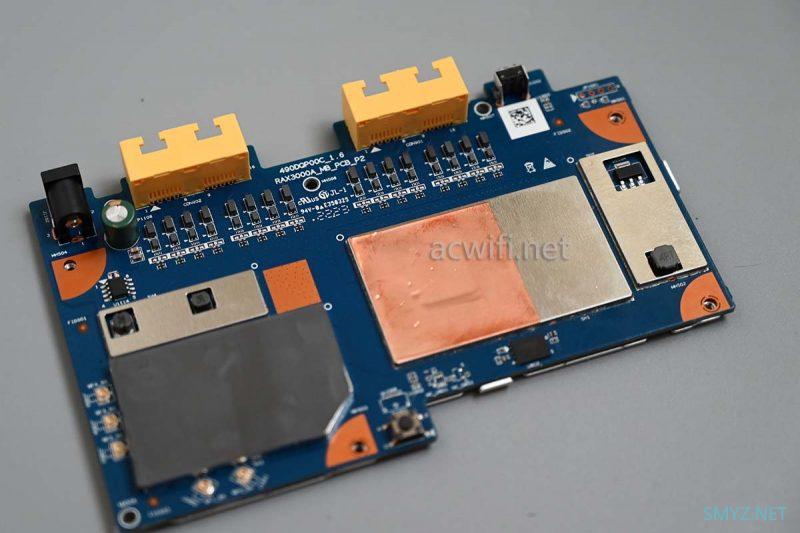

这运营商的定制板，，这用料好像有点过了吧。屏蔽罩不要钱似的，屏蔽罩可是铜呀。为啥我强调铜，因为这次双11空调没怎么降价呀。

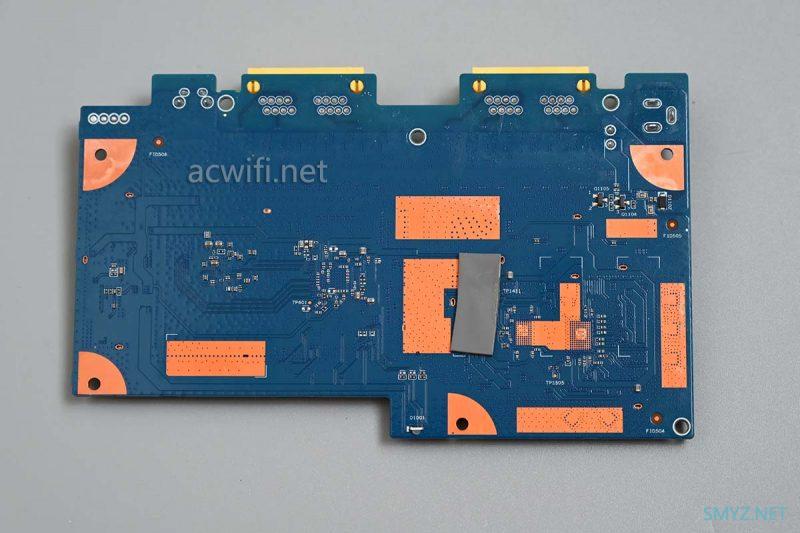

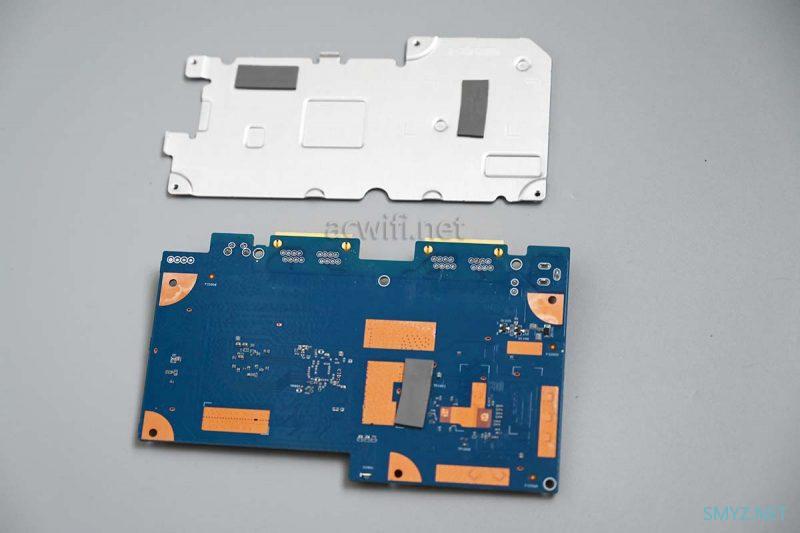

主板背面的铝散热板也拆了，不过这里并没有芯片：

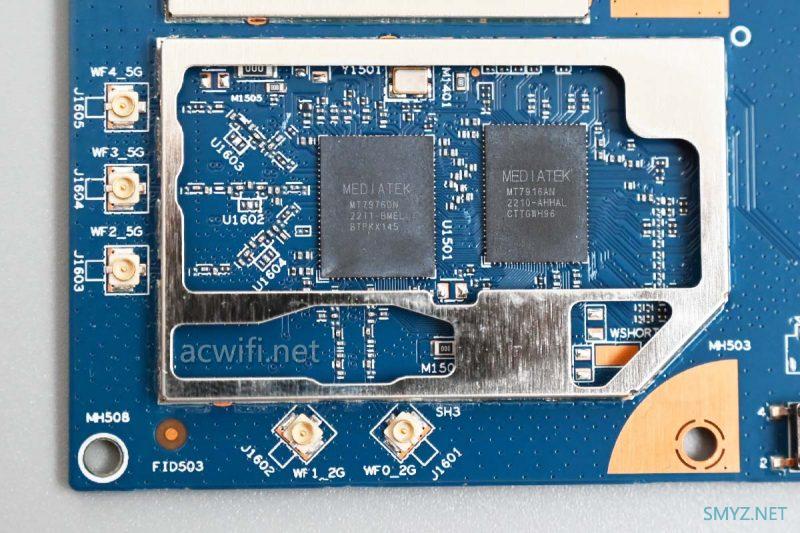

继续看主板正面吧，撬开屏蔽罩：
点此领取京东双11红包，每天可领3次
为什么只撬开了一片？ 不是我不想呀，是只有这个能撬开，其它的都焊死了。。。。没门。

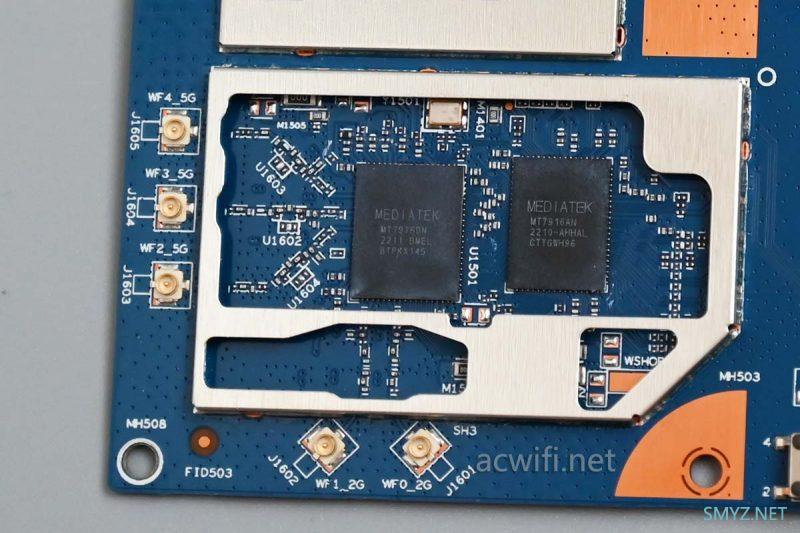

先看看无线芯片吧。

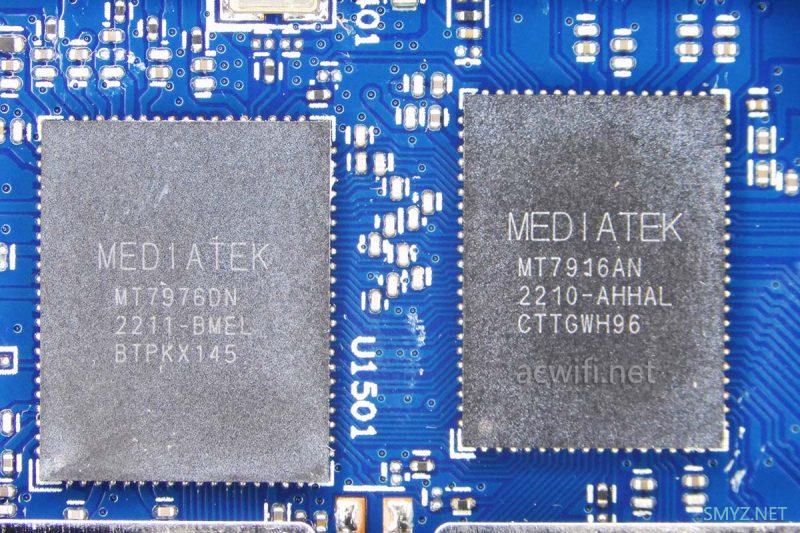

MT7976DN+MT7916AN：
MT7916AN集成了无线基带芯片和MAC；
MT7976DN休成了无线射频芯片，也集成了FEM。没有采用外置独立的FEM。
它的5G用了3T3R来支持2x2MIMO，支持160MHz频宽，最高速率2402Mbps；
2.4G是2T2R，支持2x2MIMO，最高速率574Mbps，所以这是AX3000的无线规格。

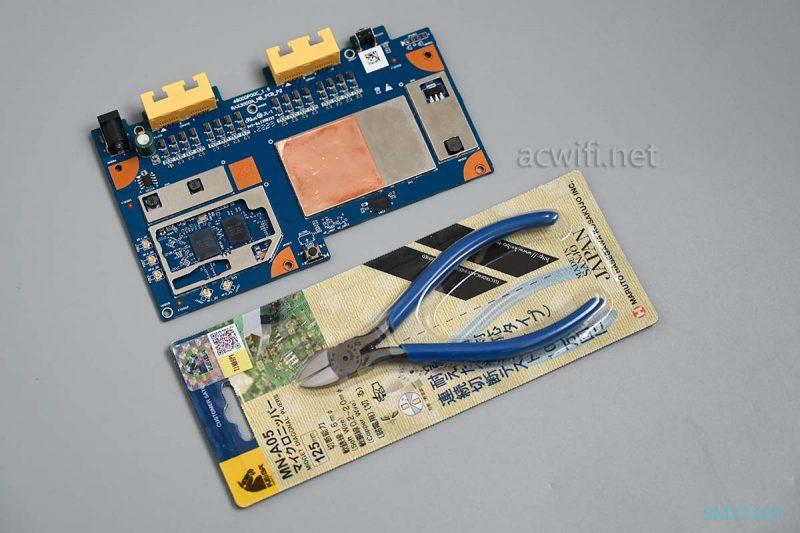

好早前有人留言说要买这个钳子，比较好用。我买回来N久没有开封。这次能用得上了：
是很锋利，剪起来轻松，不知用久了之后会不会变钝。
在剪了一角之后，我觉得呢，这片单导铜箔碍事，想撕开它再剪，一撕开。。我小你喇叭。。。。

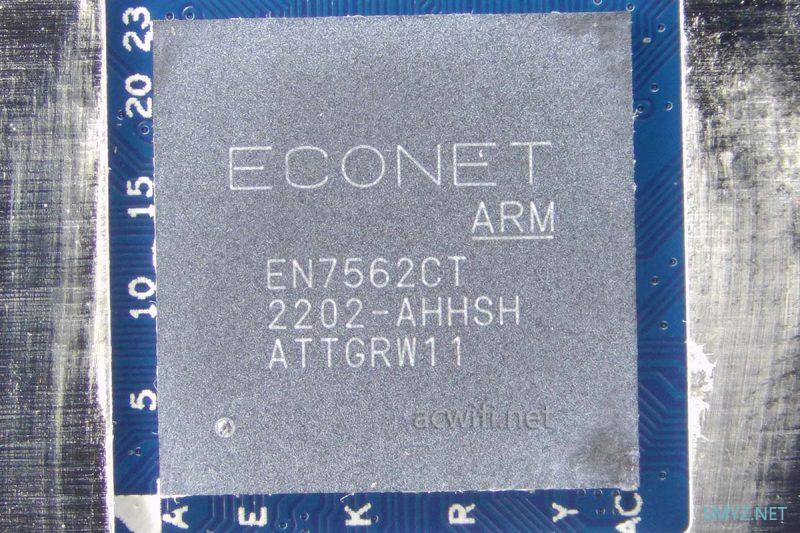

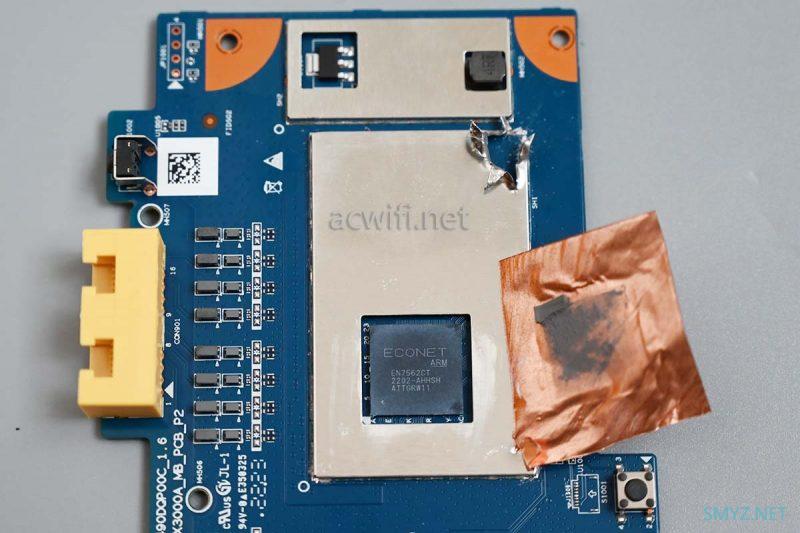

联通VS020的CPU型号是EN7562C：
EN7562C是一颗双核A53架构，频率1GHz，最高支持无线规格是AX3000，集成了NP OFFLOAD，即NETWORK PROCESSOR OFFLOAD，专门用于处理网络转发的电路，这种可编辑的电路，俗称硬件转发，而装Ｘ一点的说法叫做NPU。
EN7562C还集成了4个千兆口，还有HSGMII。
屏蔽罩里面可能还有东西呢，继续剪吧。

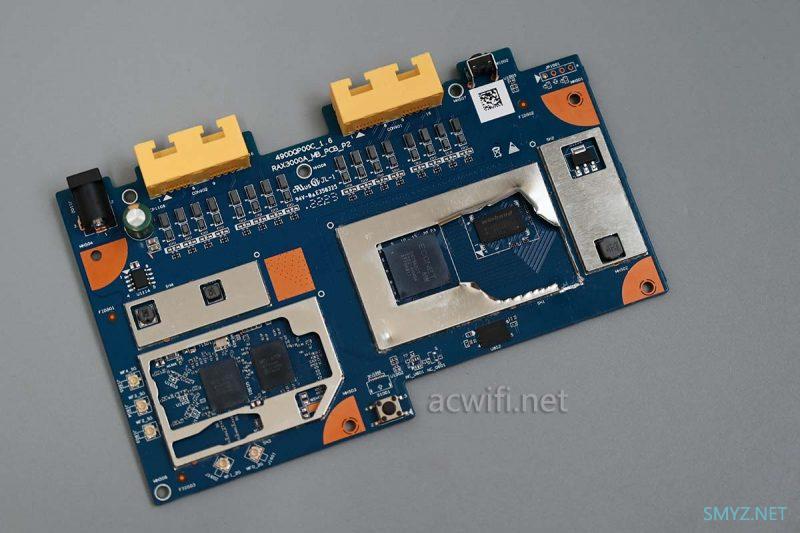

功夫不负有心人：
里面还有一颗内存芯片，型号是W632GU6NB-11，容量256MB，DDR3L。
屏蔽罩下说话有一颗闪存芯片，型号是华邦的W25N01G，容量128MB：
以上的芯片位置关系如下图：
上图右边的屏蔽蛋就不，里面是DC-DC电路。

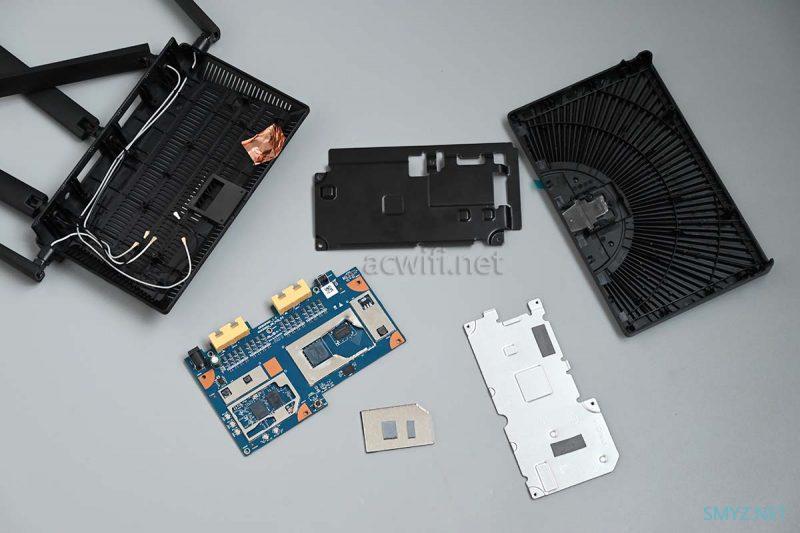

这台联通VS020就拆机完成了。

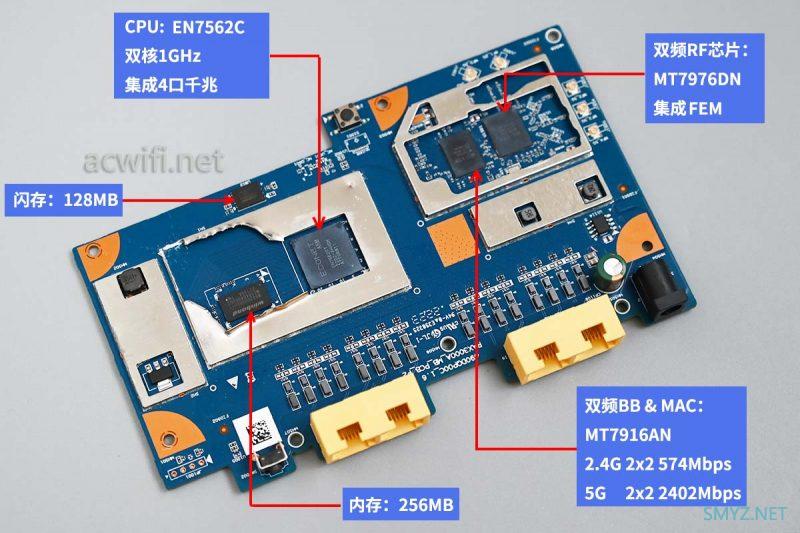

所有芯片型号汇总图如下：

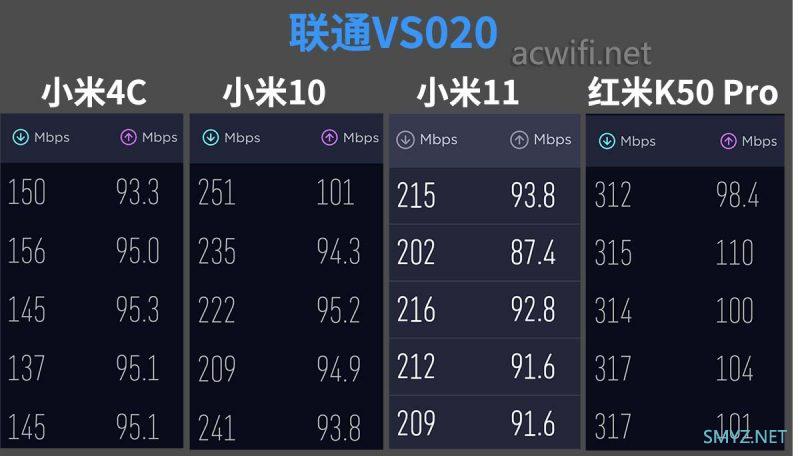

D点测速如下，电信1000兆，只测5g 44信道：
一般。
然后默认支持k和v：

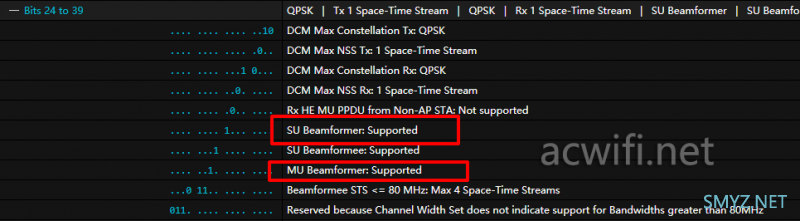

支持MU-MIMO和波束成形：
系统界面：
绝大多数运营定制机支持IPTV：

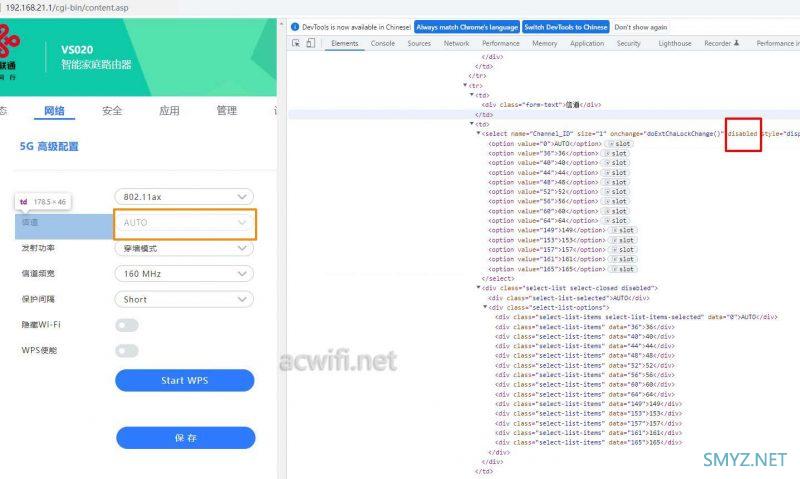

这台VS020设置信道复杂一些，赤色的，不能动，但通过修改后端就能让它生效。在信道上右键点击检查，然后删去红框里的disabled就行。

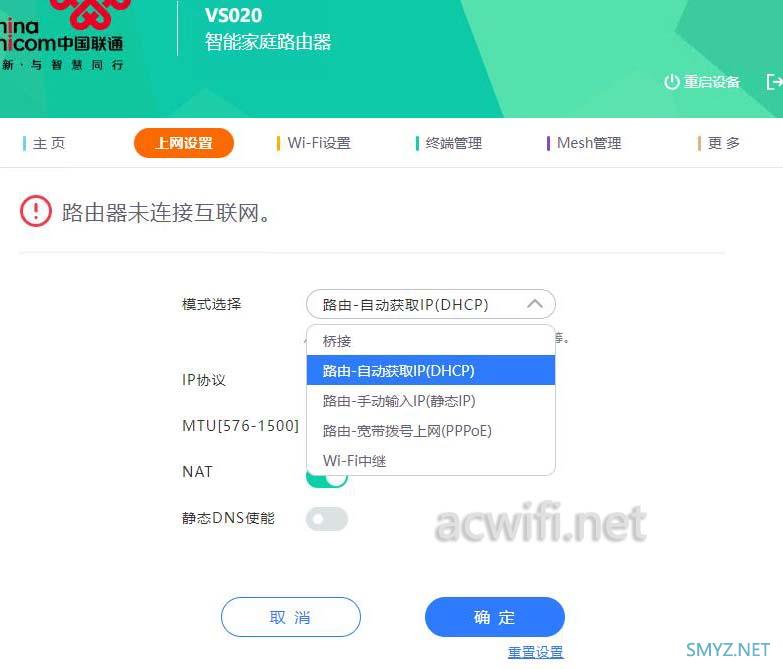

上网模式：
好了。就这样吧。
因需选择呀。我一直认为百来块钱的东西，没啥好挑的，强点差点，没所谓，当AP挺好用的。不好用的话你扔掉也不心痛。不像买个贵的，不好用吧，当初花一千多两千买的，扔了又舍不得，真是食之无味而弃之又好鬼死可惜。阴公。
若有任何疑问可留言或关注微信公众号acwifi-net，人工回复！
