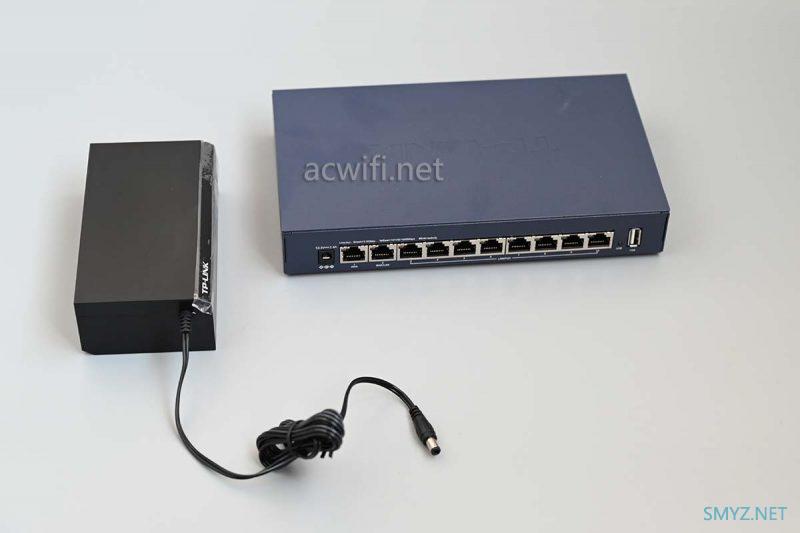

新的TL-R5010PE，硬件版本是V1.1，在外包装标签和机身底部的铭牌也有注明。 包装不拍了，直接机身和电源：

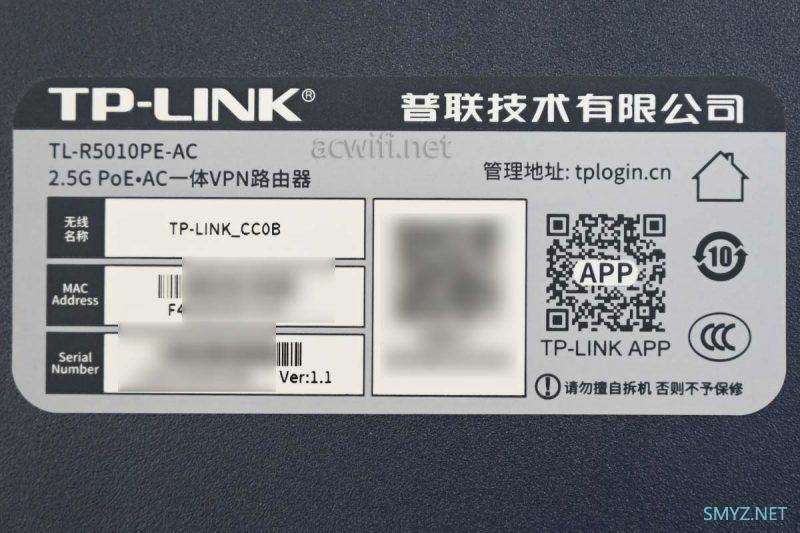

底部标签：
旧的拆机文章在这里，在往下看之前，如果之前没看过的可以先浏览一下，本篇不做太多细节上的描述，因为一样的硬件芯片。只改了散热和固件。
TP-LINK TL-R5010PE-AC新款一体机拆机

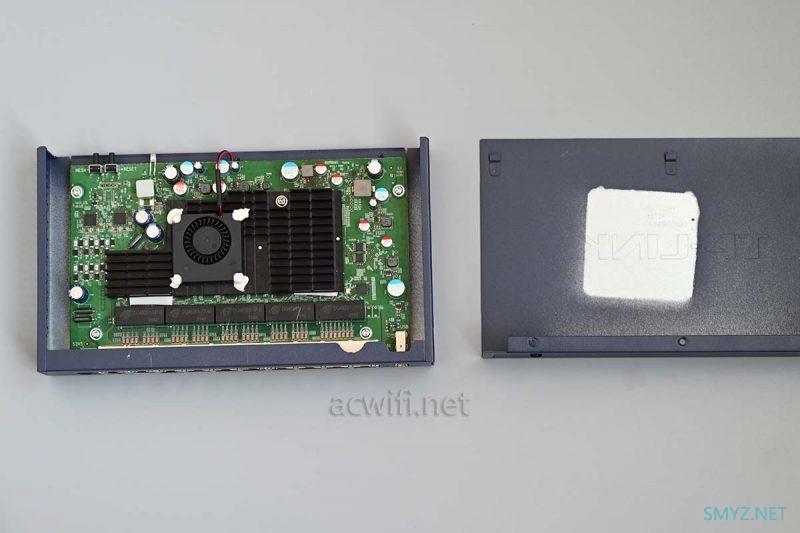

拆开外壳：

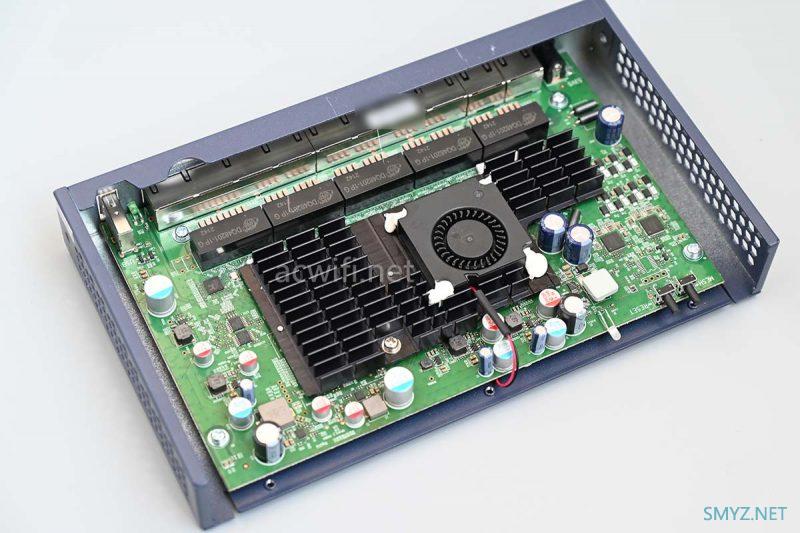

明显增加了一个散热风扇，由V1.0旧版的被动散热改为主动散热，且散热器面体积也增加大了， 把9颗2.5G PHY芯片也覆盖了：

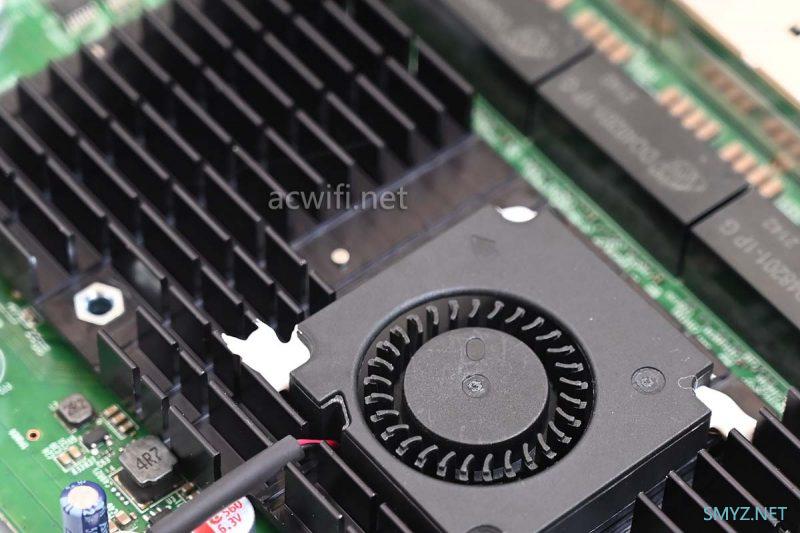

4cm涡扇，向着万兆交换芯片的方向吹。现在即使接上5个无线AP后，机身也感觉不到温度（室温23度），只是风扇有明显的噪声。
五台AP分别是：
TL-XAP3000G 固件： 1.0.13 Build 20211209 Rel.59759
TL-XAP3022GI 固件： 1.0.5 Build 20220524 Rel.66393
TL-XAP3002GI 固件：1.0.18 Build 20220807 Rel.52029
TL-XAP5407GC 固件：1.0.14 Build 20211227 Rel.35350
TL-XAP5400GI 固件：1.0.0 Build 20220515 Rel.39712
这时的待机功率是51W。为啥我接了五台AP？
因为有人絷接多个AP后，会有不定期的AP掉线现象，我接上挂了一晚上和一早上，没见一个AP掉线。

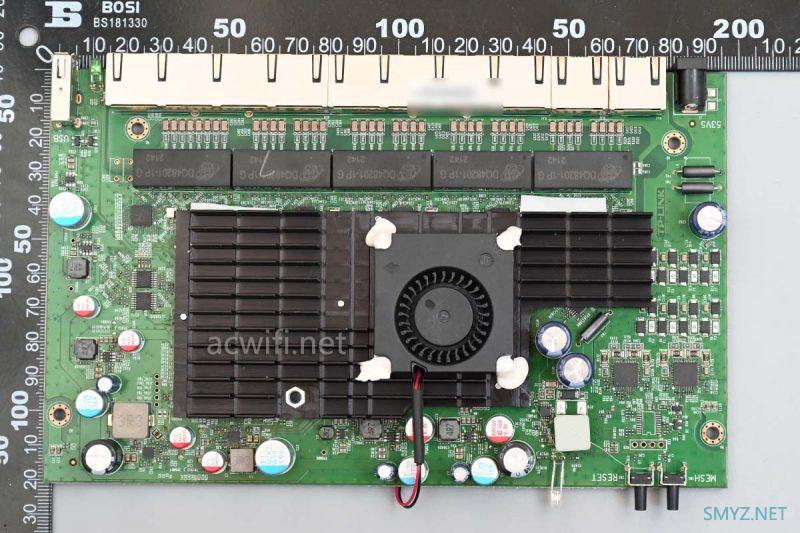

板子大概尺寸：192x121mm

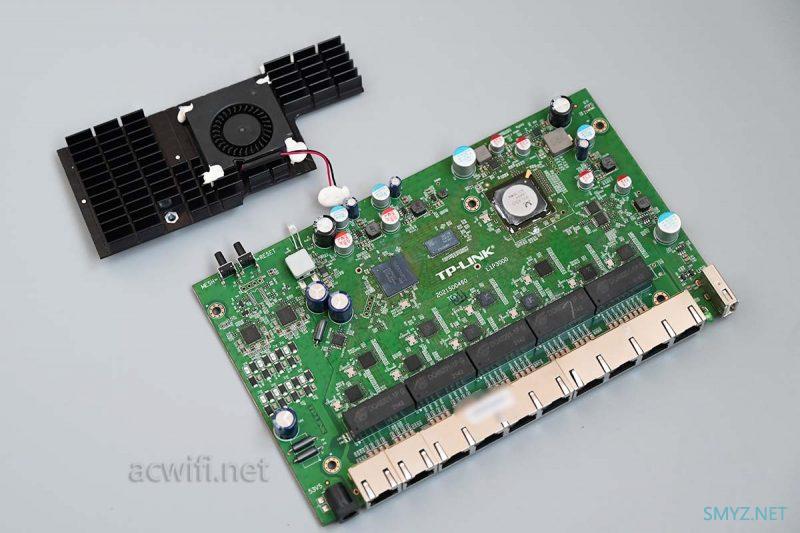

散热器同样的是焊锡固定的。拆出散热器：

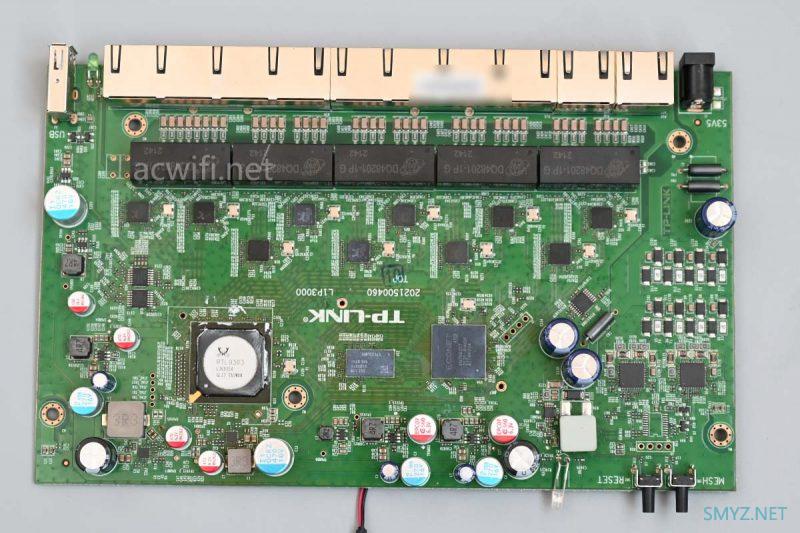

主板全貌：
与旧版的芯片型号一样的。

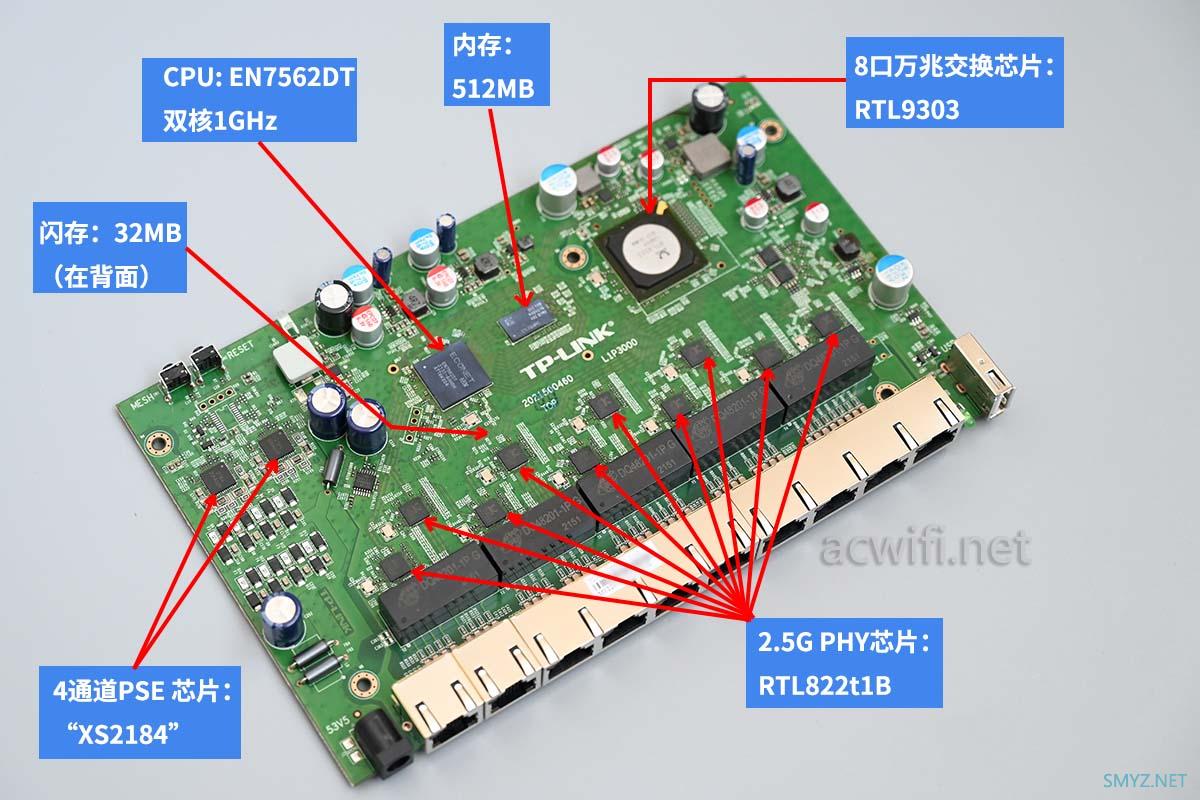

所以我直接用旧版的芯片型号图片了：（下图是旧版）
点此领取京东双11红包，每天可领3次
RTL9303在这里是降级使用了，它本身支持10G速率，在这里全接了2.5G PHY芯片所以每个口的最高速率是2.5Gbps。10个2.5G网口，有8个支持PoE供电。
之前旧版有三个明显的问题。
一、开机启动慢的问题。
启动时间是指从接通电源到LAN口能获取到IP地址的时间，旧版需时220秒左右（之前算过），现在这新版本V1.1的启动时间是1分50秒即110秒（连续测2次均是这个值），缩短了一半的时间。
启动时间慢的问题，归根于RTL9303，它有很多条开机自检指令，新版本对自检过程优化了吧！
二、发热问题。
旧版没有风扇，被动散热，且2.5G PHY芯片上均没有覆盖铝散热器，因此机身发烫。
改版后加大了散热器体积，覆盖到了9颗2.5G PHY芯片上，还加了风扇让动散热，吹向发热大户RTL9303。使得带5个AP，机身仍是凉快的，缺点是增加了噪声。没有完美的东西！
希望R6812TP也能加个内置风扇。
三、背板带宽问题。
这个问题是严重影响使用。前面两点可以将就或用自己处理好散热。这个是自己不能解决的重要问题。即多个LAN口的总带宽才2.5Gbps，体现不出10个2.5G网口的优势。
新版也解决了这个问题。直接测试8个支持2.5G PoE的网口，每个口每个方向均能满跑2.5G端口。

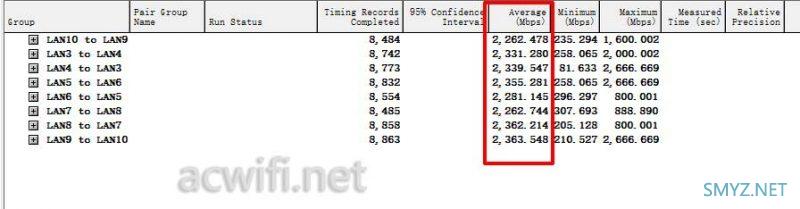

测速结果如下图：
关于测速，为什么不是2500Mbps，因为每个IP封包必有一些“特征码”开销，这些都要占用一定的字节空间，测速结果是显示传输的数据量。
正如你用千兆网口测速永远只有950Mbps左右就是这个意思。这并不是跑不满，总有人这样误以为！

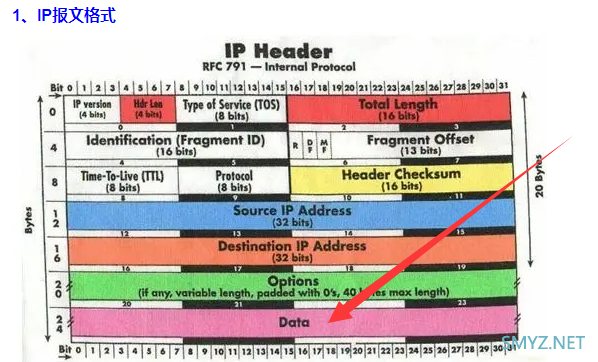

还不理解的话，看下面这张图：
（图片出处：https://www.likecs.com/show-204923538.html#sc=933）
这款R5010PE怎么适合接2.5G网口的无线AP。就是贵些，没办法！用的是万兆交换芯片！
然后，这个CPU是EN7562DT，之前已经测过它在2.5G WAN口时的小包转发率是3.59Mpps了。64byte是可以跑满2.5G线速的，不用怀疑它的转发性能！
因需选择吧！（最高支持双WAN）
旧版V1.0没发现能升级固件！
感谢公众号里有个朋友回复说可以联系商家换新版。
说一下无线AP的设置。*也适用于其它的AC一体机）

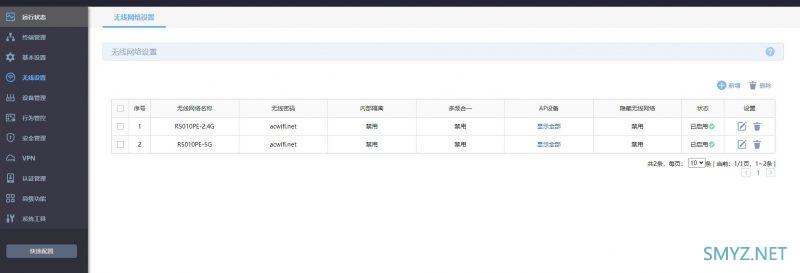

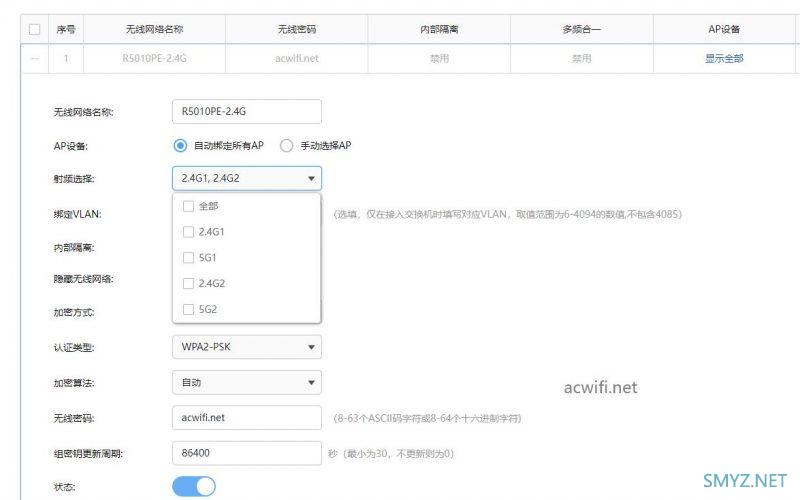

无线名称密码和绑定的AP，是无线设置里面设置的：
可以设置不同的无线名称，也可以把不同的AP绑定到你想要的无线名称里面。

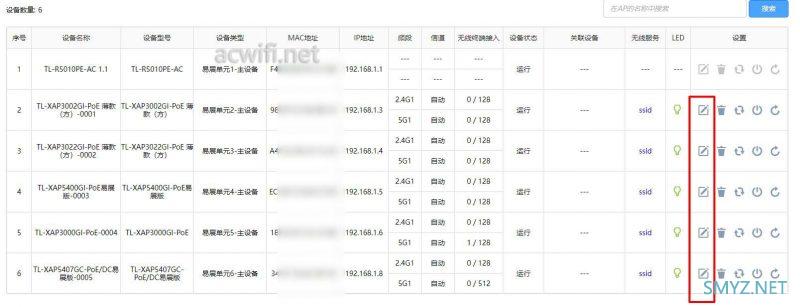

下图是在“设备管理”-”集中设置“-”设备设置“里。红框里的图标是对单台无线AP的详细设置。

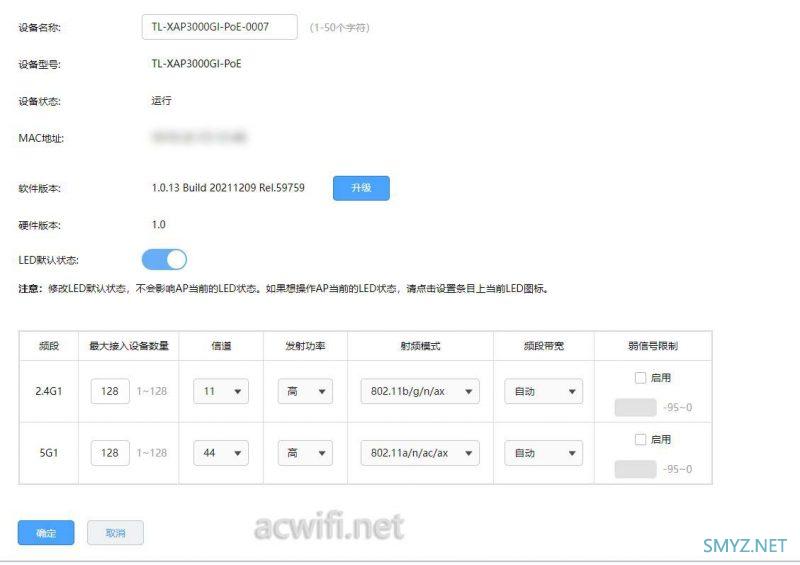

点进去就是对单台的具体无线参数设置：
对了， 为啥没有TWT呀，OFDMA呀，MU-MIMO这些无线参数设置的？？？？真奇怪！
怪不得有人问我找不到这些设备，原来是真的没有！！！我看比较新的XAP5400GC这是这样！
好了，本篇完。
若有任何疑问可留言或关注微信公众号acwifi-net，人工回复！
明天举行最后一波抽奖免费送无线路由器活动，详情留意公众号动态文章。
