锐捷天蝎电竞路由器X60 Pro拆机

复制本链接本字(!L2EixDEIeEMdBKgN!)后打开京东APP即可领京东618红包

点此领取京东618红包

锐捷天蝎电竞X60 Pro的外包装,,,孩子以为里面装的是玩具,老是打开来看看里面有啥玩具。外包装盒子比较大,拿在手里不算重。

锐捷天蝎电竞路由器X60 Pro拆机

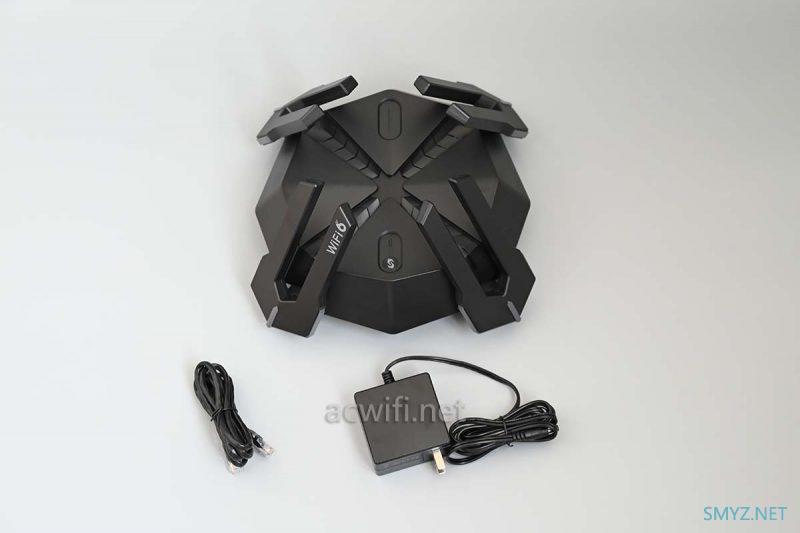

取出路由器和配件:

锐捷天蝎电竞路由器X60 Pro拆机

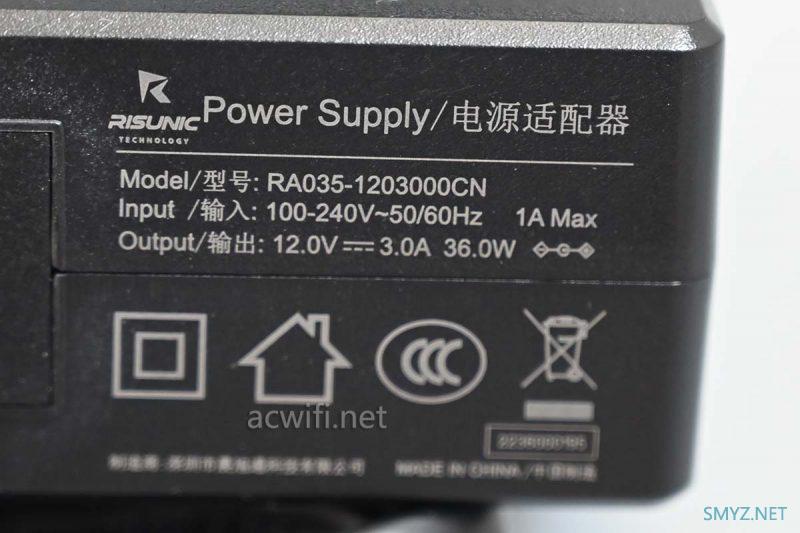

电源输出规格是12V/3A,实测待机功率是6.9W,对于AX6000的无线规格来说,这待机功率是低的。这12V/3A的电源适配器输出很充足了。

锐捷天蝎电竞路由器X60 Pro拆机

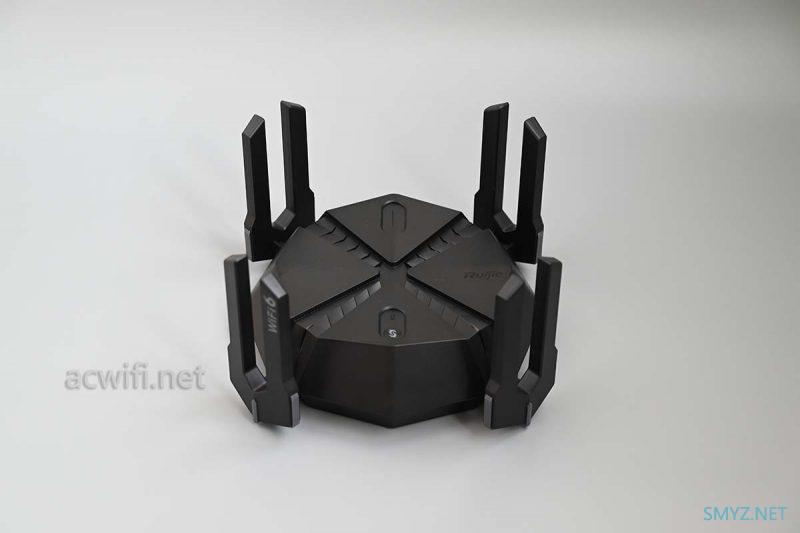

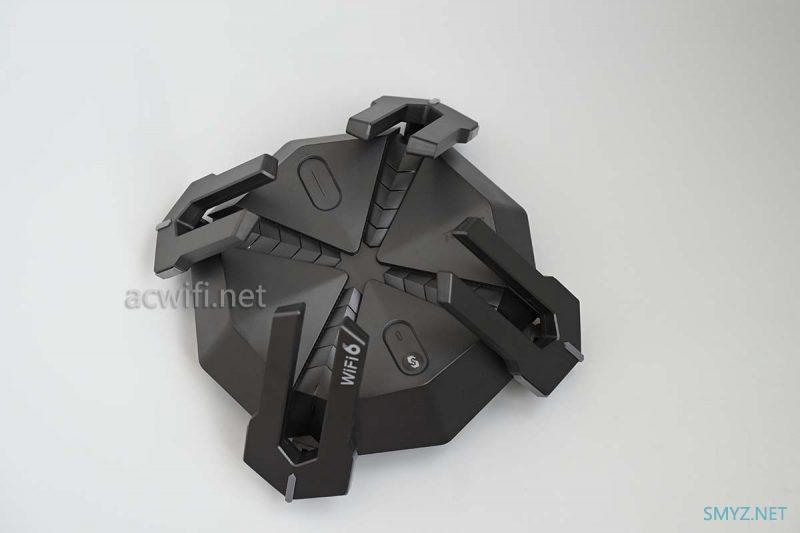

机身:

锐捷天蝎电竞路由器X60 Pro拆机

展开天线到最大角度的垂直状态:

锐捷天蝎电竞路由器X60 Pro拆机

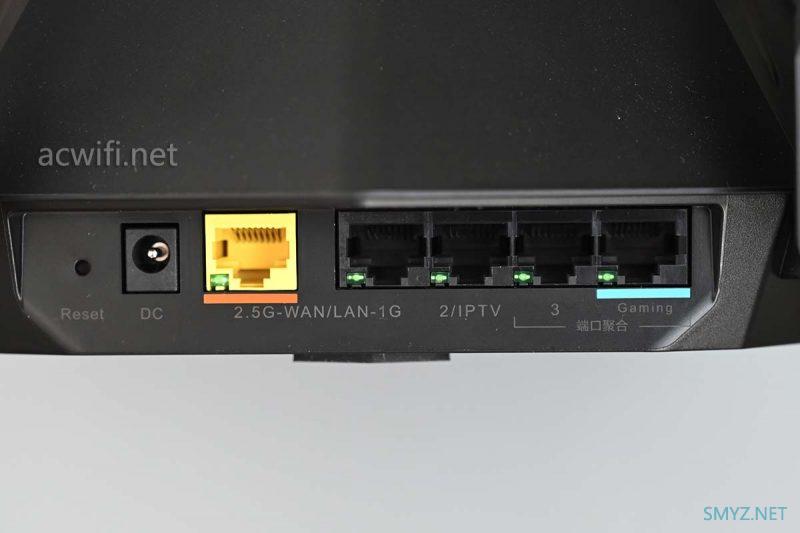

接口方面,黄色的2.5G网口支持WAN或LAN,四个黑色的千兆网口,其中有一个千兆网口支持游戏加速。

锐捷天蝎电竞路由器X60 Pro拆机

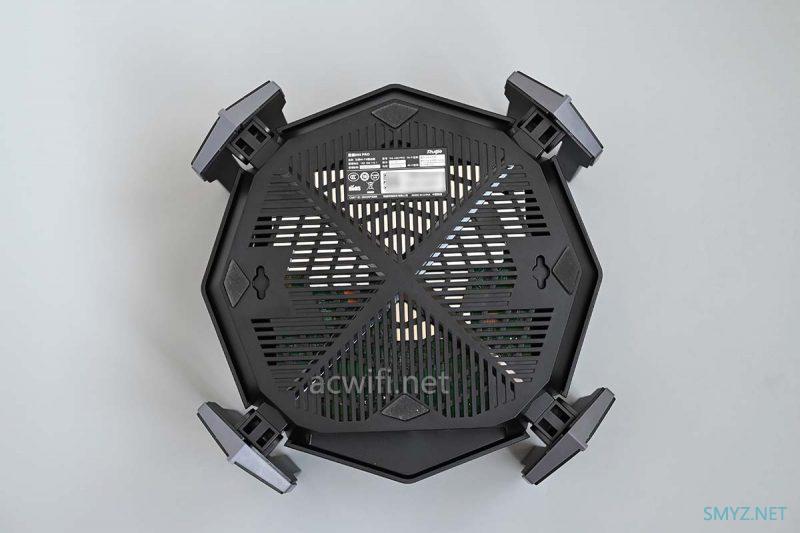

机身底部有好多散热孔:

锐捷天蝎电竞路由器X60 Pro拆机

长时间支行在31度的室温内,底部温度不算高。

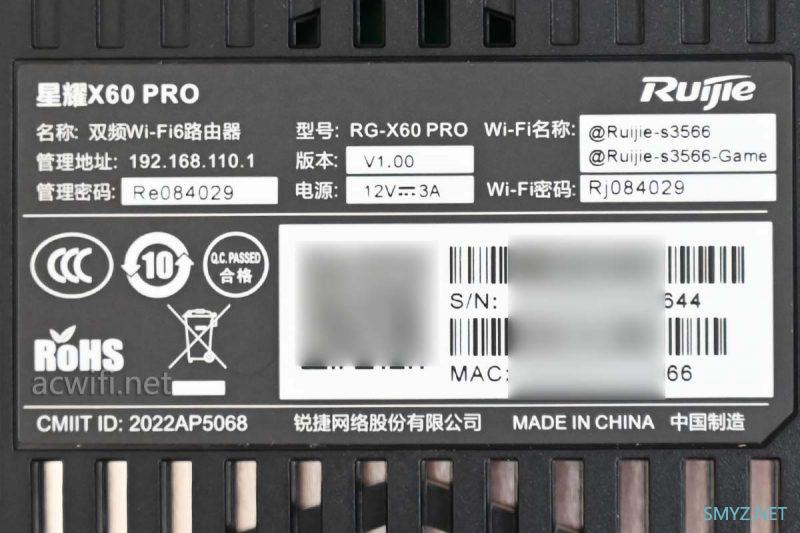

标签内容:

锐捷天蝎电竞路由器X60 Pro拆机

型号是RG-X60 PRO。

底部四个脚垫里有三颗颗丝,取出三颗螺丝之后就可以撬开外壳。

锐捷天蝎电竞路由器X60 Pro拆机

锐捷天蝎电竞路由器X60 Pro拆机

这是顶部的外壳,那些锯齿形状的是细小的散热孔。

锐捷天蝎电竞路由器X60 Pro拆机

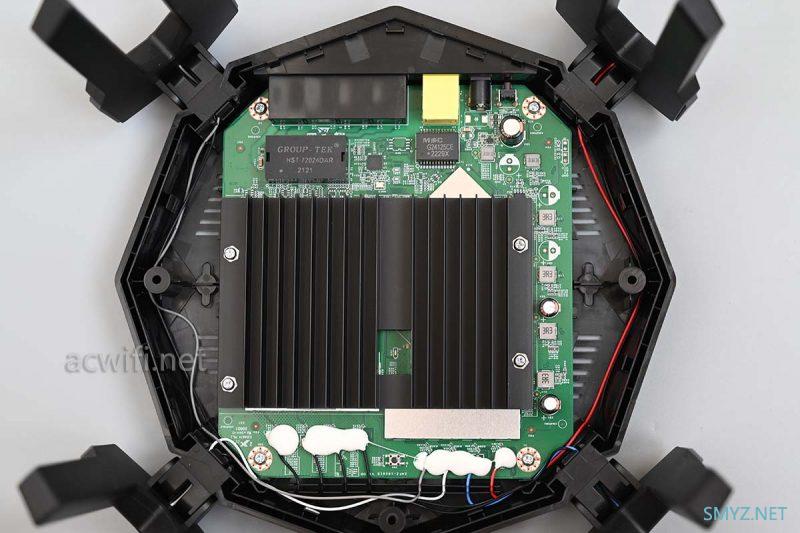

主板面积比较大:

锐捷天蝎电竞路由器X60 Pro拆机

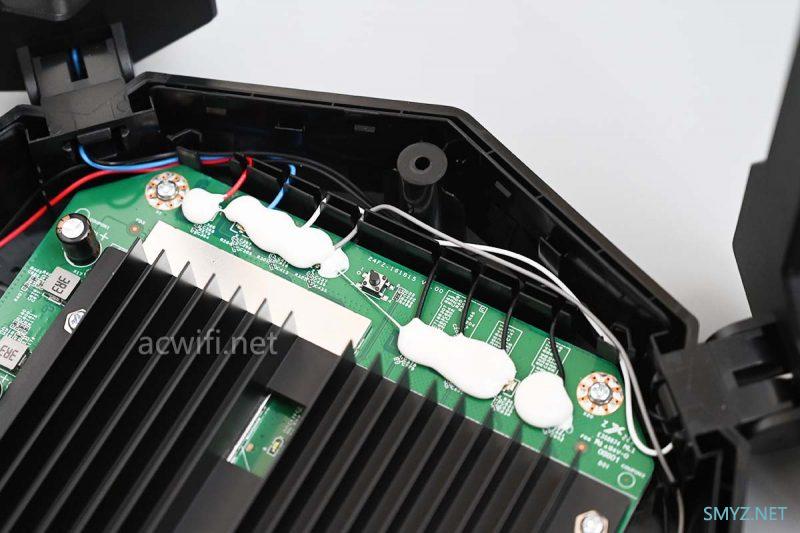

2.4G和5G馈线一共有8根,分别连接至各自的单频天线上。

锐捷天蝎电竞路由器X60 Pro拆机

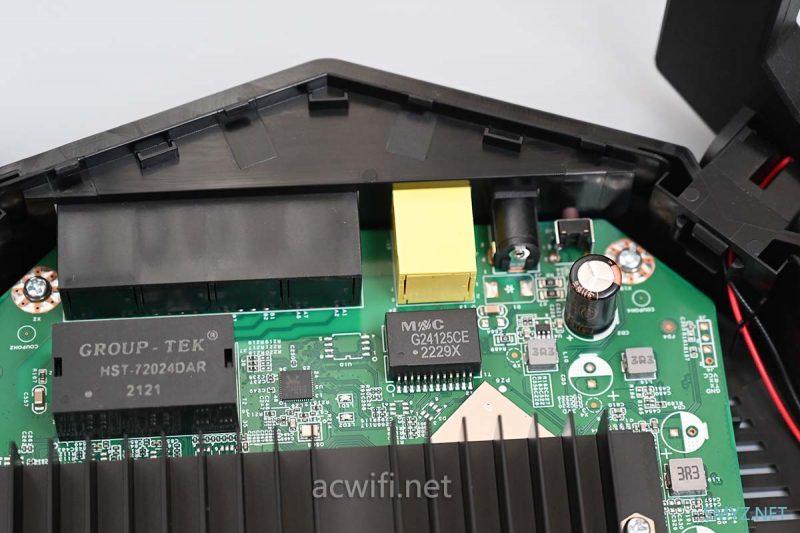

隐约可见一颗螃蟹的2.5G PHY芯片:

锐捷天蝎电竞路由器X60 Pro拆机

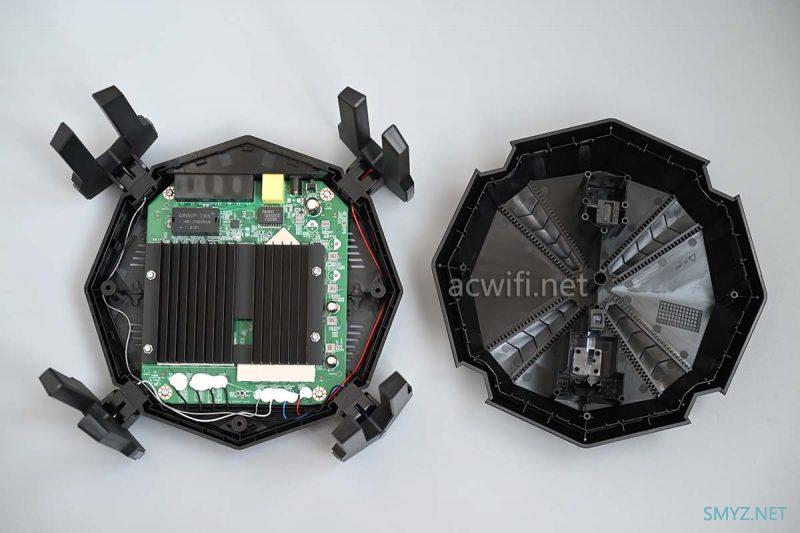

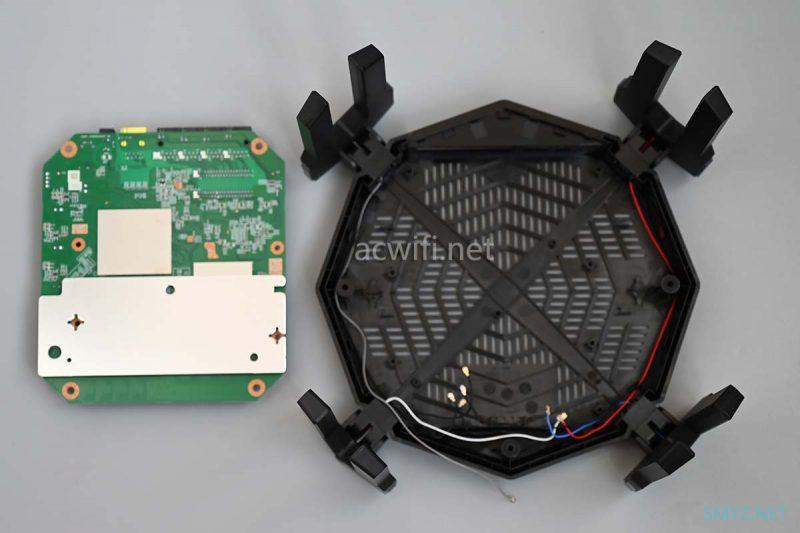

主板有固定螺丝,拆出主板并翻转背面:

锐捷天蝎电竞路由器X60 Pro拆机

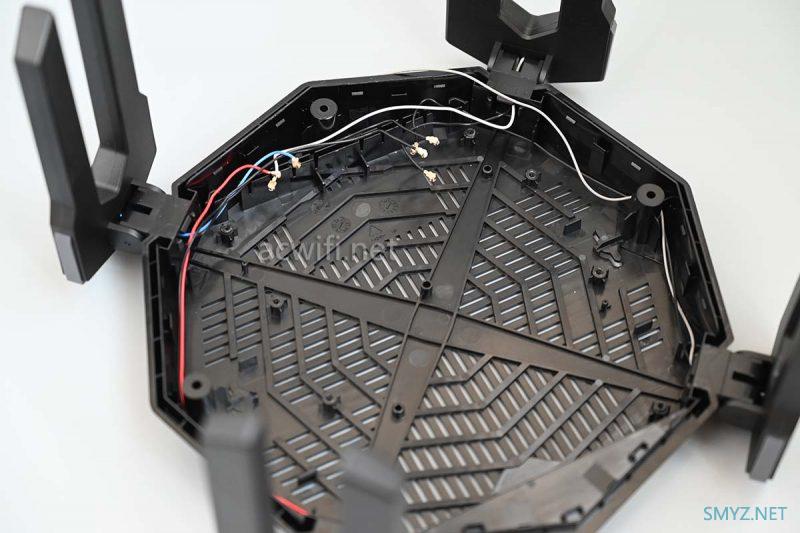

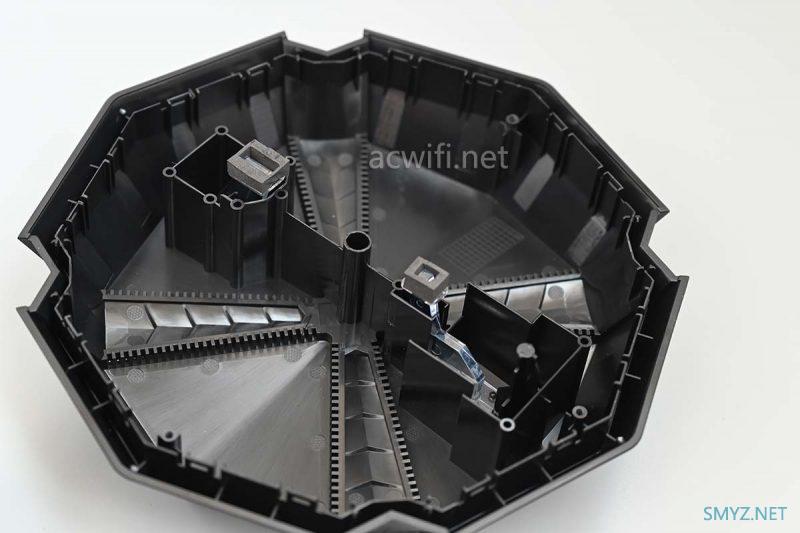

底壳:

锐捷天蝎电竞路由器X60 Pro拆机

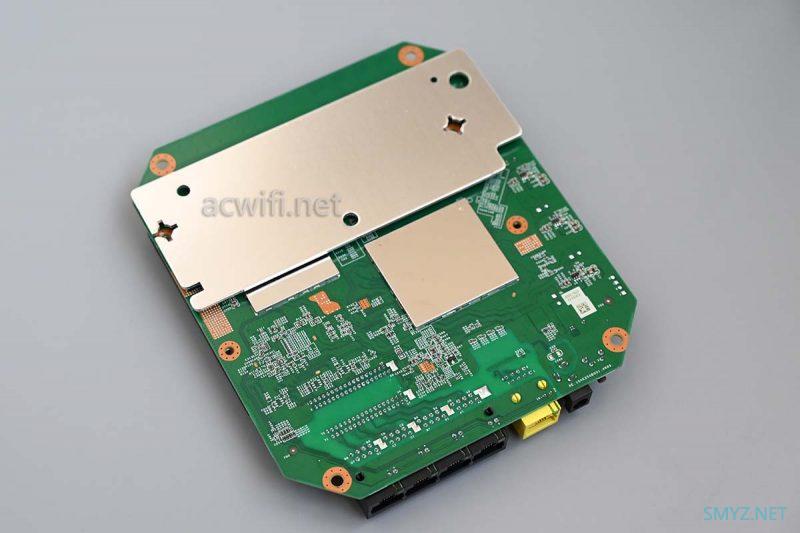

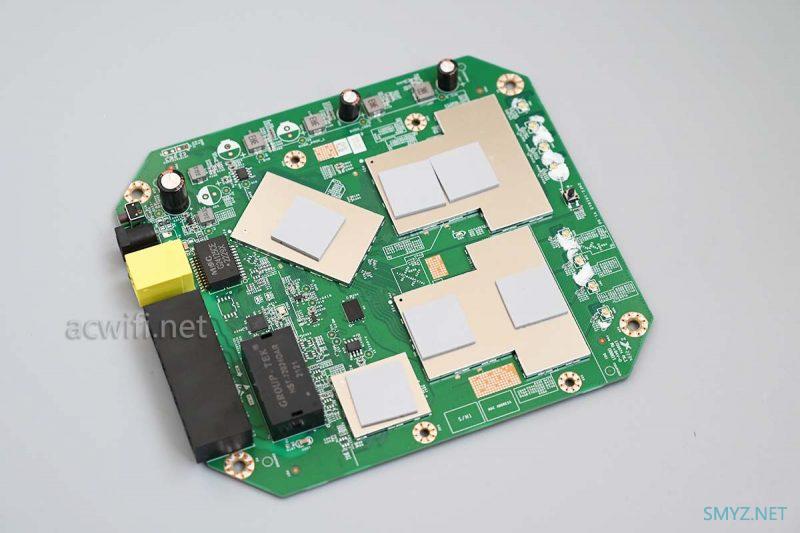

主板背面:

锐捷天蝎电竞路由器X60 Pro拆机

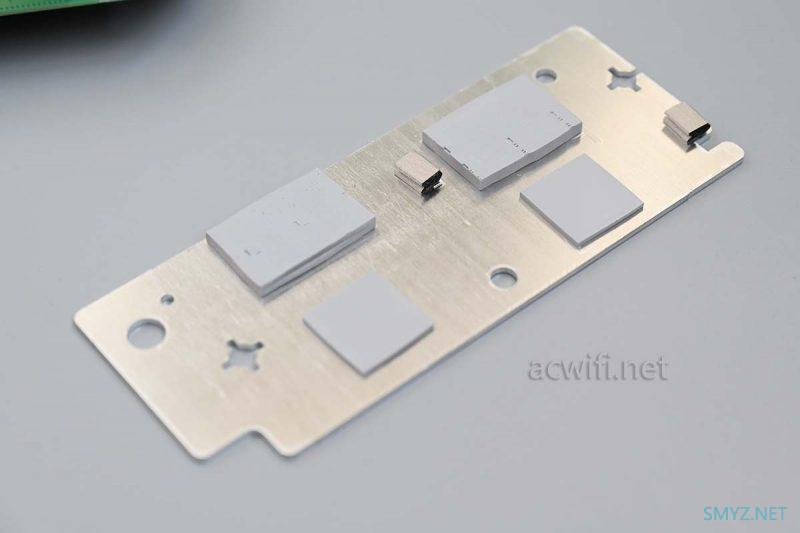

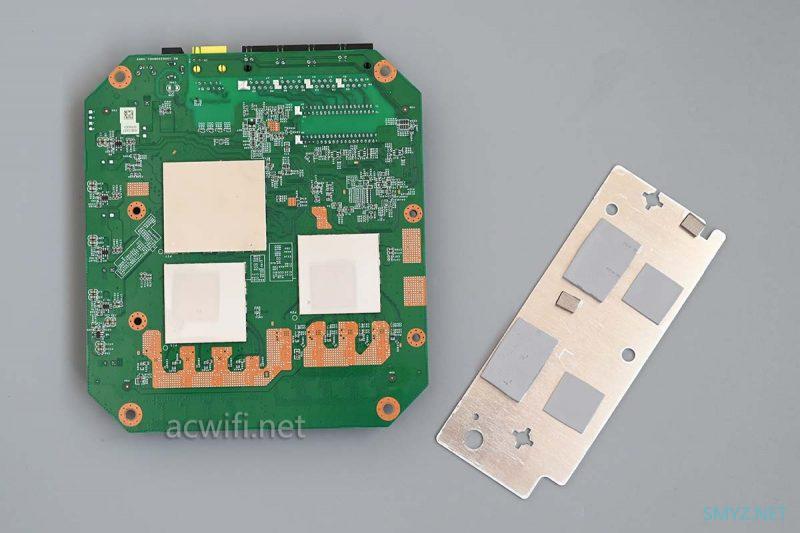

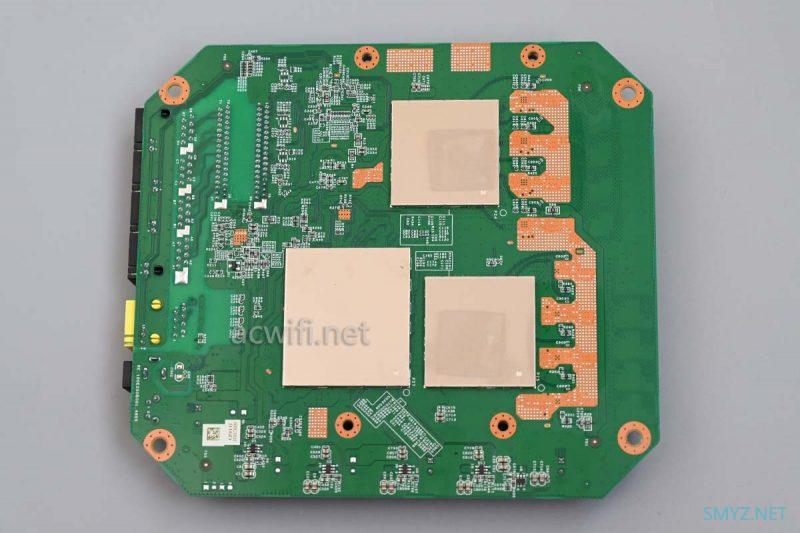

取下一片平整的散热铝板:

锐捷天蝎电竞路由器X60 Pro拆机

上面有四片导热硅脂垫片,其中有两片贴了两片屏蔽罩上,还有两片贴在主板的2.4G和5G的FEM芯片背部。

锐捷天蝎电竞路由器X60 Pro拆机

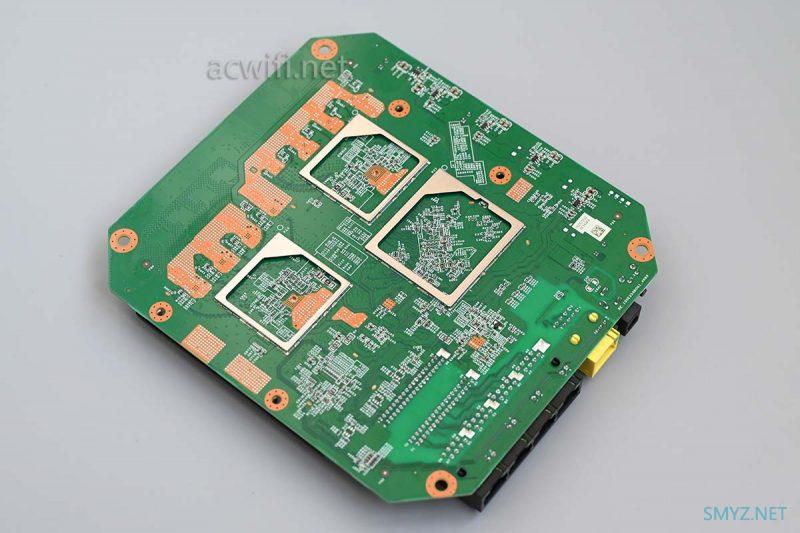

FEM芯片背面电路做了覆铜,更好地帮助导热:

锐捷天蝎电竞路由器X60 Pro拆机

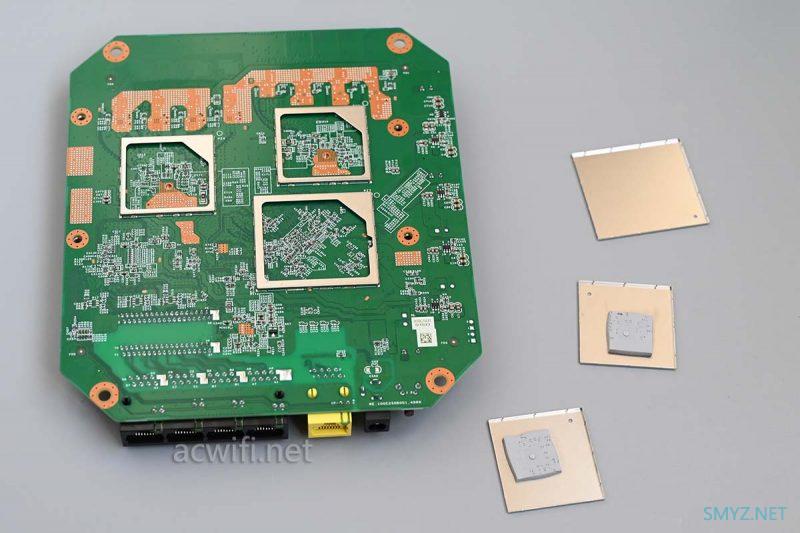

撬开三个屏蔽罩:

锐捷天蝎电竞路由器X60 Pro拆机

屏蔽罩里面没有芯片:

锐捷天蝎电竞路由器X60 Pro拆机

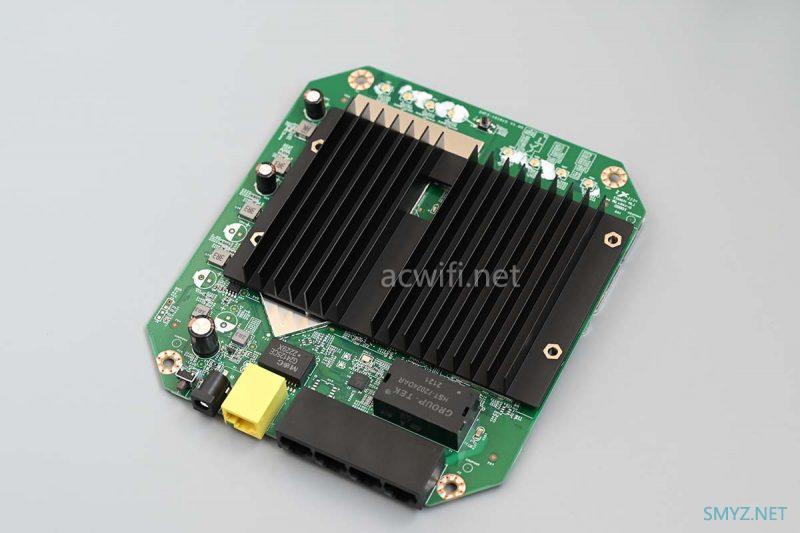

翻过去看主板正面:

锐捷天蝎电竞路由器X60 Pro拆机

卸下散热黑色的散热器:

锐捷天蝎电竞路由器X60 Pro拆机

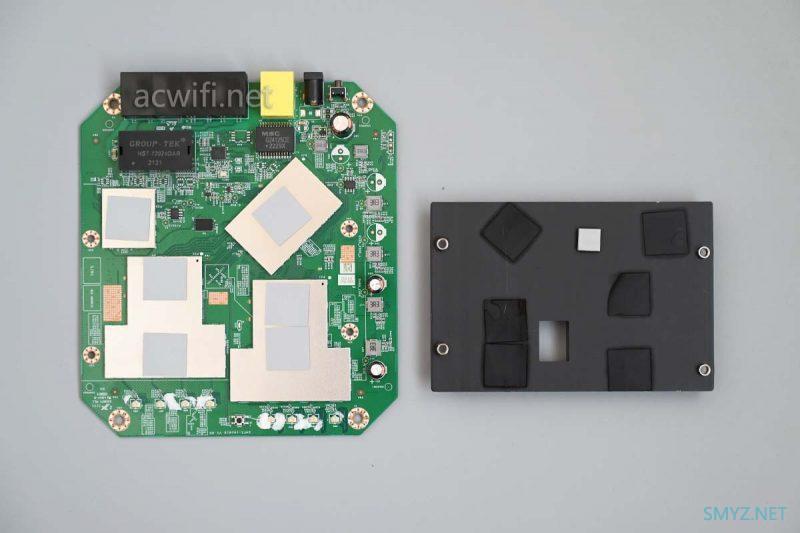

四片屏蔽罩上面一共六片导热硅脂垫片:

锐捷天蝎电竞路由器X60 Pro拆机

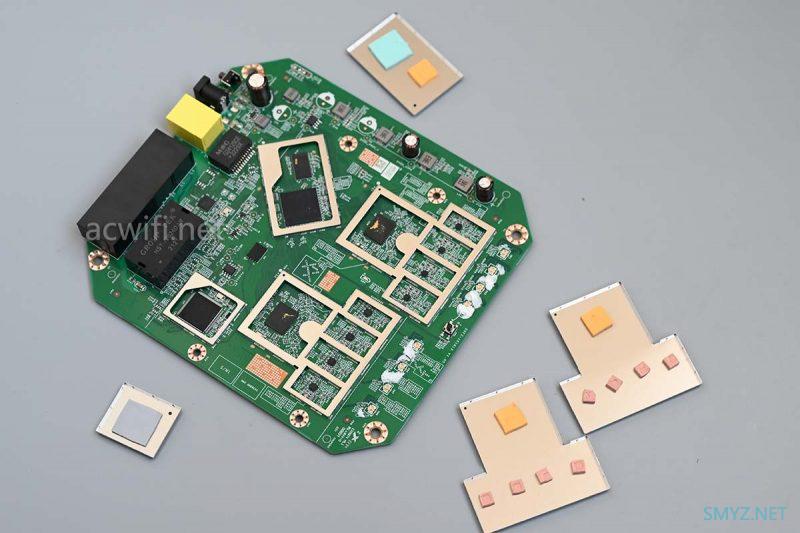

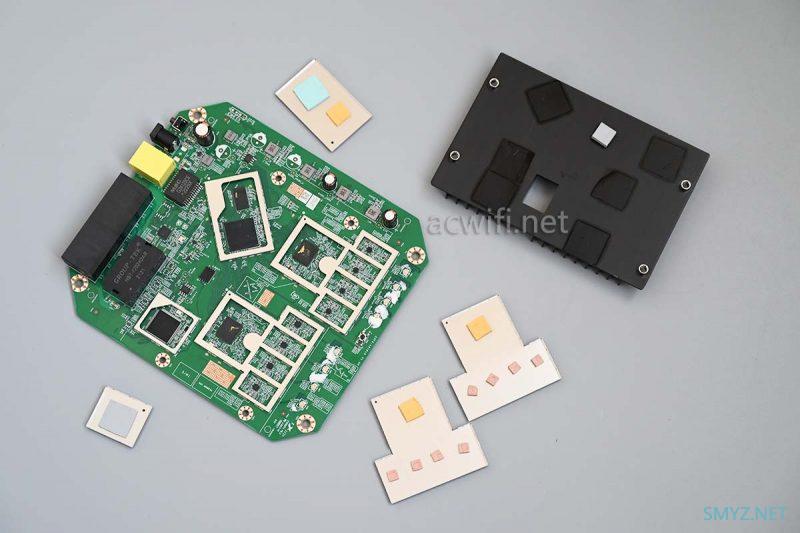

都撬开:

锐捷天蝎电竞路由器X60 Pro拆机

屏蔽罩内有数不精的硅脂垫片:

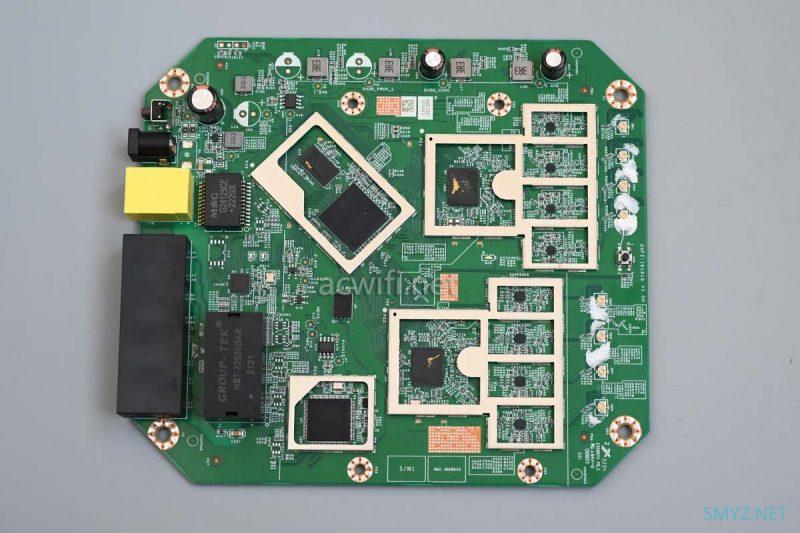

锐捷天蝎电竞路由器X60 Pro拆机

先从哪里看起好呢?

锐捷天蝎电竞路由器X60 Pro拆机

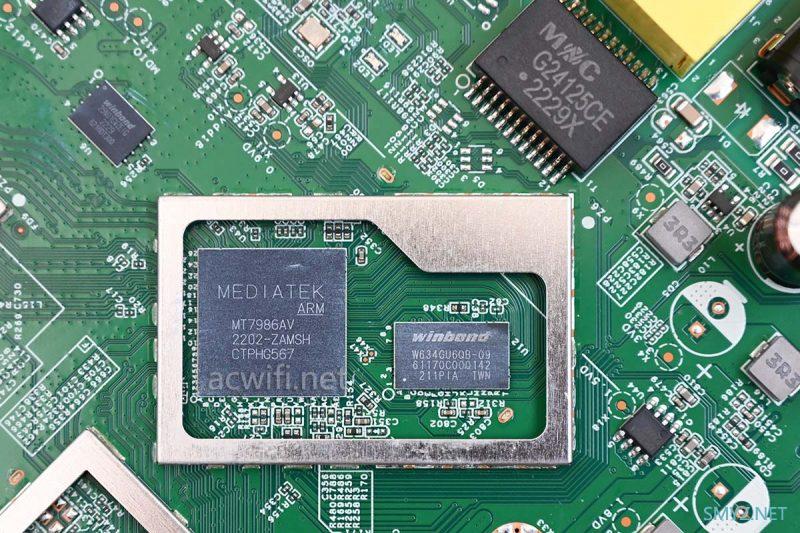

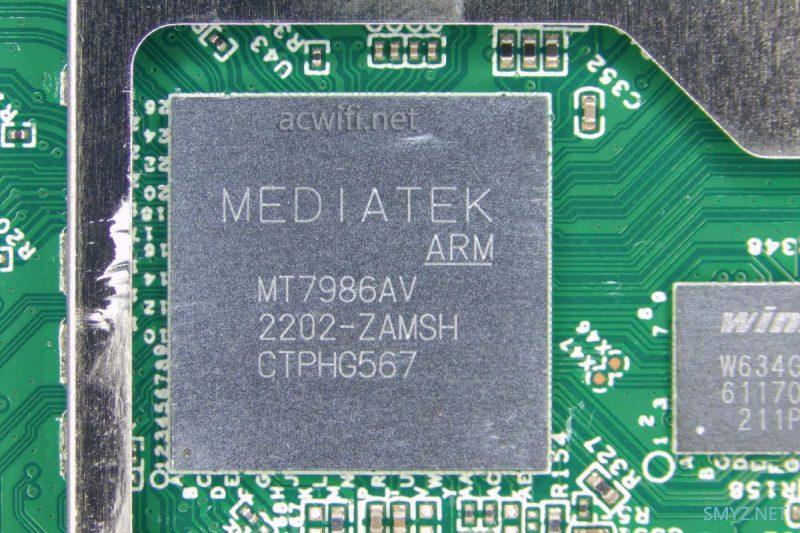

先看CPU吧。锐捷天蝎X60 Pro的CPU型号是MT7986A,四核A53,频率2.0GHz,制程12nm,低功耗。还集成了双频Wi-Fi 6的无线基带。

锐捷天蝎电竞路由器X60 Pro拆机

MT7986A还集成了双频Wi-Fi 6的无线基带:

5G支持4x4MIMO,最高速率4804Mbps, OFDMA用户数量最多支持16个,无线带机量256台;

2.4G支持4x4MIMO,最高速率1147Mbps,OFDMA用户数量最多支持8个,无经带机量256台。

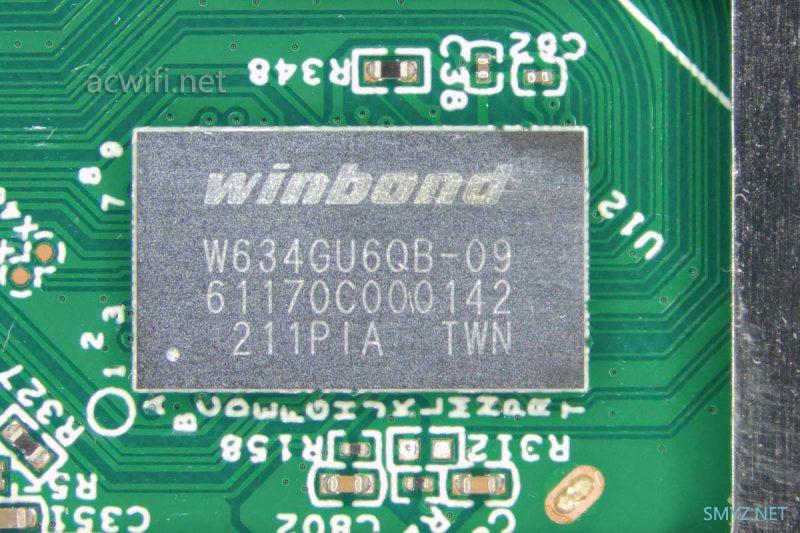

内存型号是华邦的W634GU6QB,内存容量是512MB:

锐捷天蝎电竞路由器X60 Pro拆机

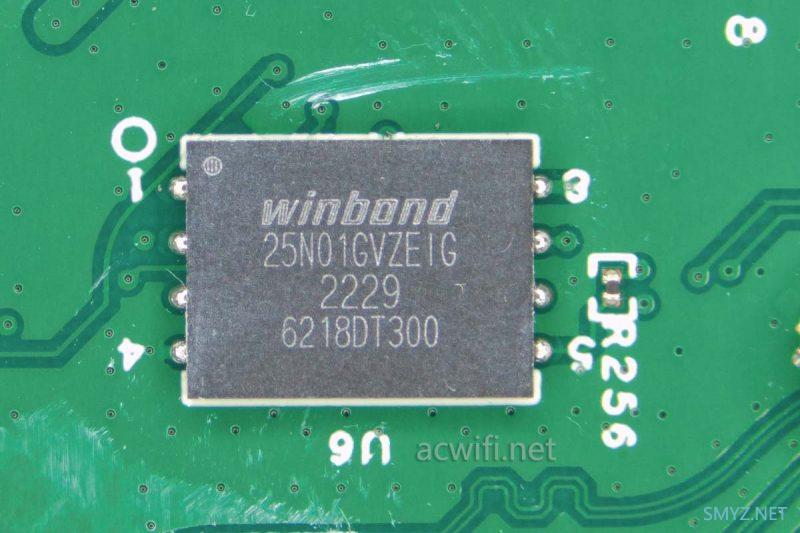

闪存型号是W25N01GVZEIG,容量128MB:

锐捷天蝎电竞路由器X60 Pro拆机

以上三颗芯片的位置关系:

锐捷天蝎电竞路由器X60 Pro拆机

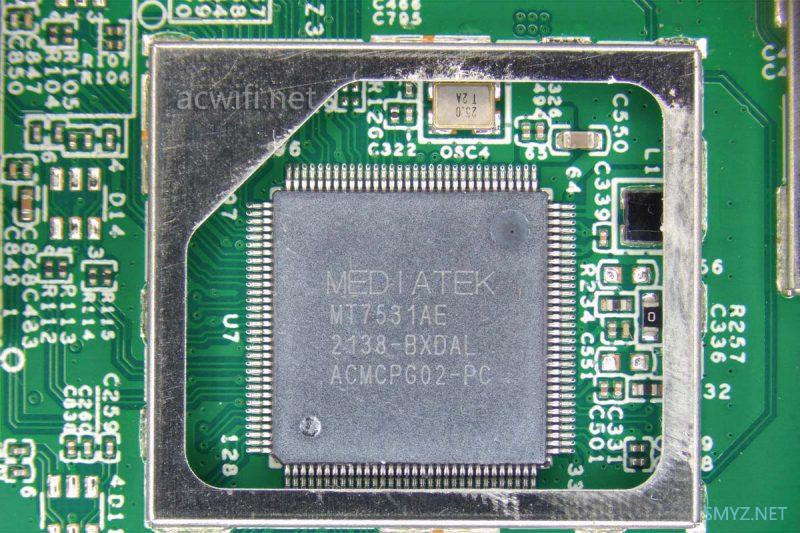

千兆交换芯片型号是MT7531A:

锐捷天蝎电竞路由器X60 Pro拆机

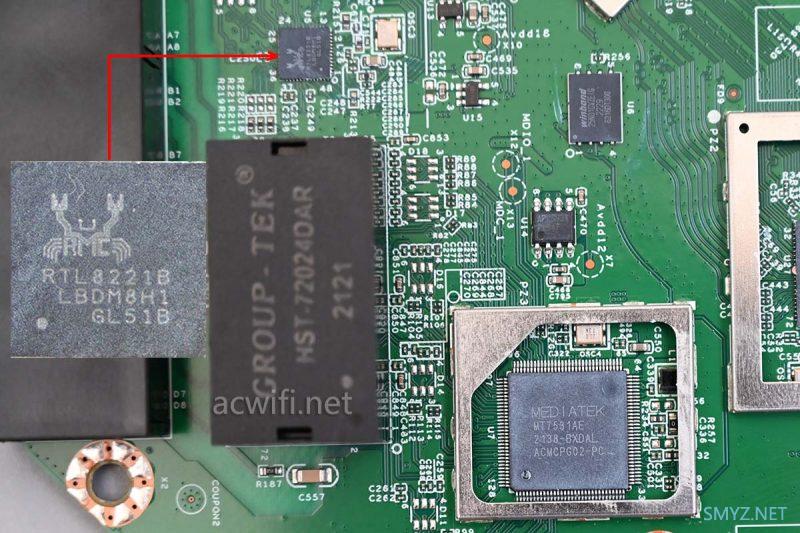

2.5G PHY芯片型号是RTL8221B:

锐捷天蝎电竞路由器X60 Pro拆机

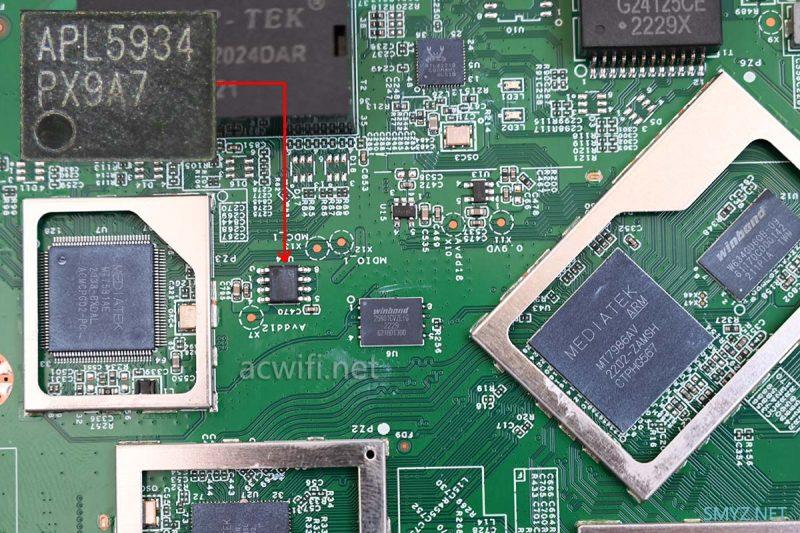

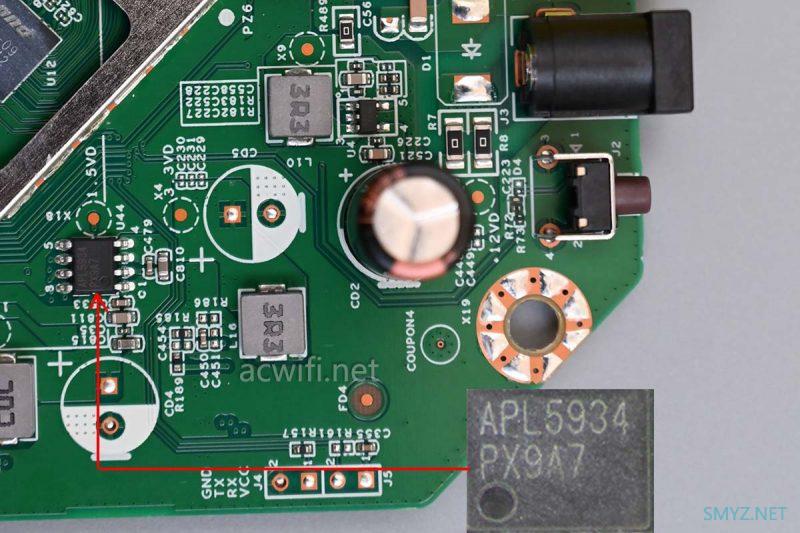

边里有一颗细小的8脚芯片,型号是APL5934,一颗单输出LDO稳压器IC:

锐捷天蝎电竞路由器X60 Pro拆机

接下来看无线射频芯片。

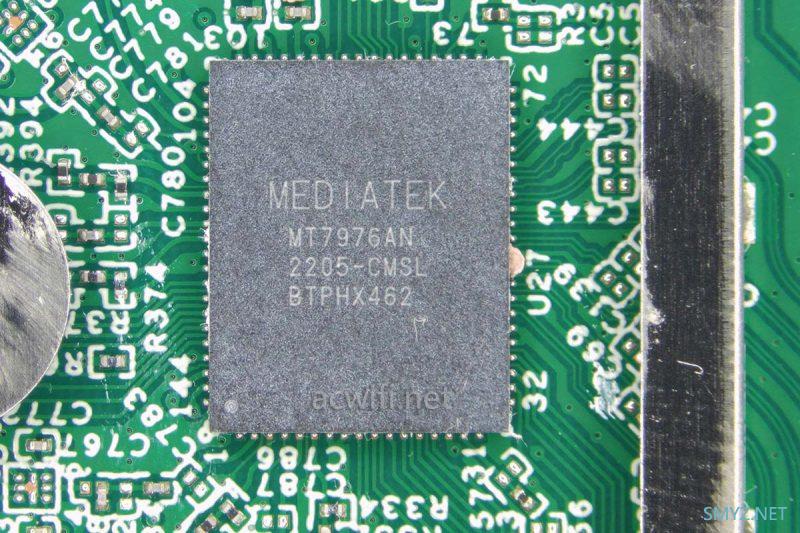

MT7976AN是5G射频芯片:

锐捷天蝎电竞路由器X60 Pro拆机

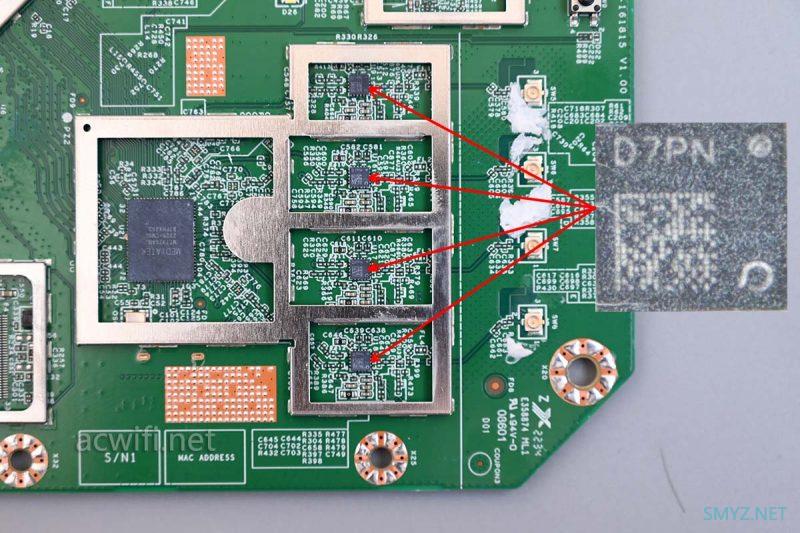

5G外置了四颗FEM芯片,芯片上面丝印了二维码,之前拆机也见过一次。它的型号是QPF4526

锐捷天蝎电竞路由器X60 Pro拆机

锐捷天蝎电竞路由器X60 Pro拆机

 QPF4526的参数如下:


5150 – 5850 MHz


POUT = +17 dBm MCS11 HE160 -43 dB Dynamic EVM


POUT = +19 dBm MCS11 HE80 -43 dB Dynamic EVM


POUT = +23.5 dBm MCS9 VHT80/160 -35 dB Dynamic EVM


POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation


33 dB Tx Gain


1.9 dB Noise Figure


14.5 dB Rx Gain & 8 dB Bypass Loss


25 dB 2.4 GHz Rejection on Rx Path


Integrated DC Power Detector

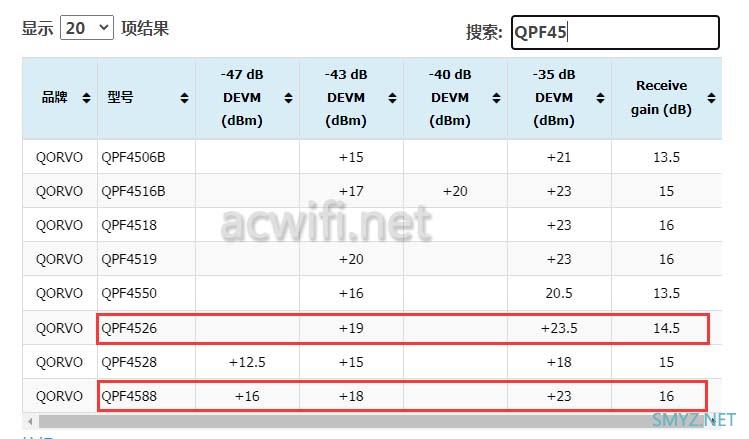

看功率放大参数比QPF4588还强一点,差在接收增益上。(下图来自宇宙最强acwifi的配置列表查询库)

锐捷天蝎电竞路由器X60 Pro拆机

我的文章都是文字形式,非常方便搜索,请大家遇到问题时,善于用搜索。

从参数上来看是这样,但我感觉性能上QPF4526还是不如QPF4588。更大的体积可以放下更多的die。

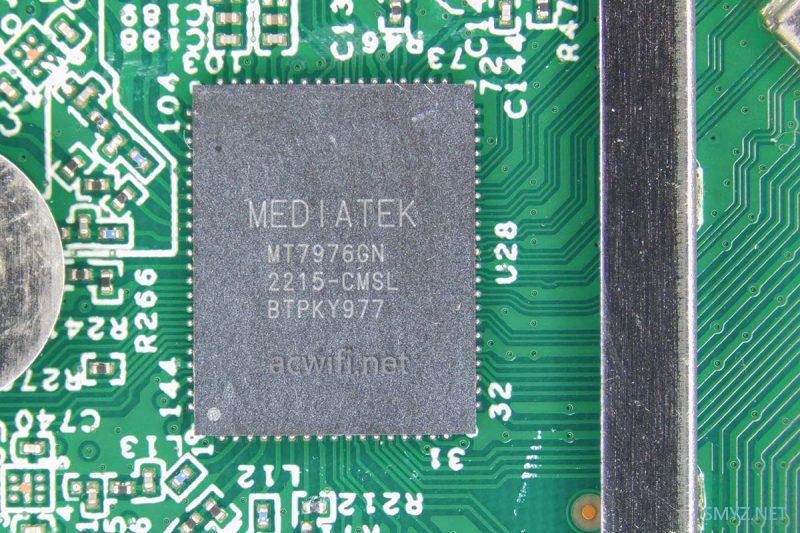

2.4G 射频芯片是MT7976GN:

锐捷天蝎电竞路由器X60 Pro拆机

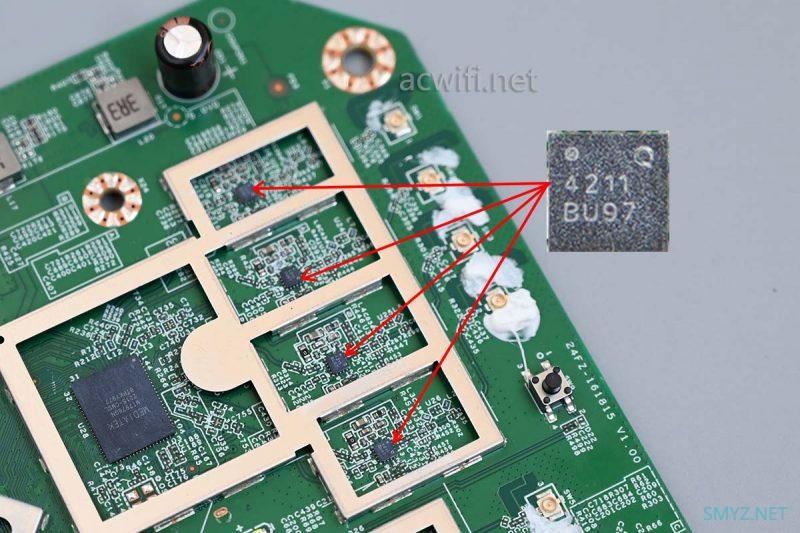

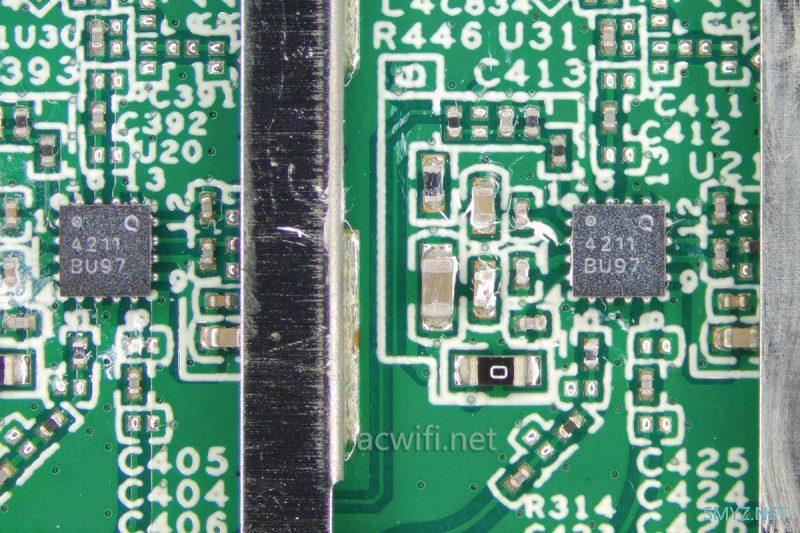

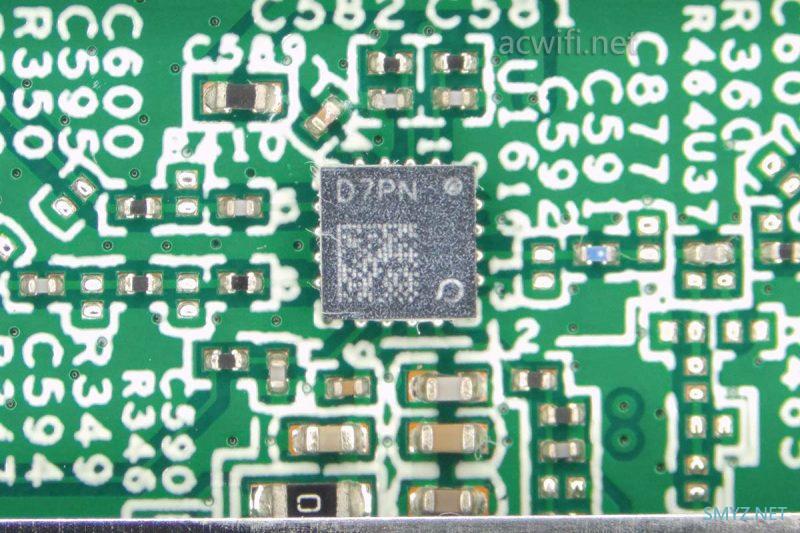

也外置了4颗FEM芯片,型号是QPF4211:

锐捷天蝎电竞路由器X60 Pro拆机

锐捷天蝎电竞路由器X60 Pro拆机

QPF4211的参数如下:


2412-2484 MHz


POUT = +19 dBm MCS11 HE40 -43dB Dynamic EVM


POUT = +22.5 dBm MCS9 HT40 -35dB Dynamic EVM


POUT = +23.5 dBm MCS7 HT20/40 -30dB Dynamic EVM


POUT = +25.5 dBm MCS0 HT20 Spectral Mask Compliance


Optimized for +5 V Operation while maintaining a wider range of capability


33 dB Tx Gain


1.8 dB Noise Figure


15 dB Rx Gain & 7 dB Bypass Loss


12 dB 5 GHz Rejection on Rx Path


Integrated DC Power Detector

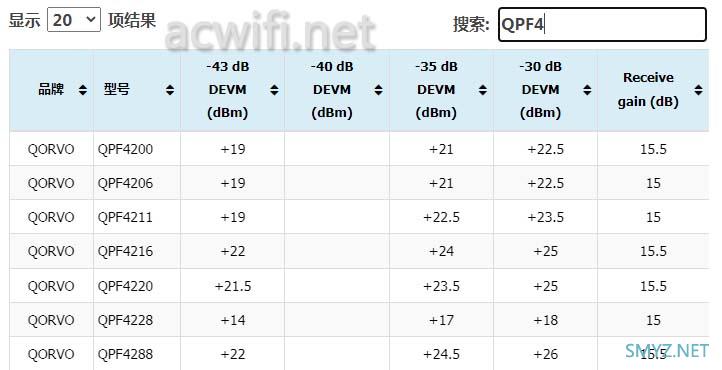

QORVO的一些2.4G FEM参数:

锐捷天蝎电竞路由器X60 Pro拆机

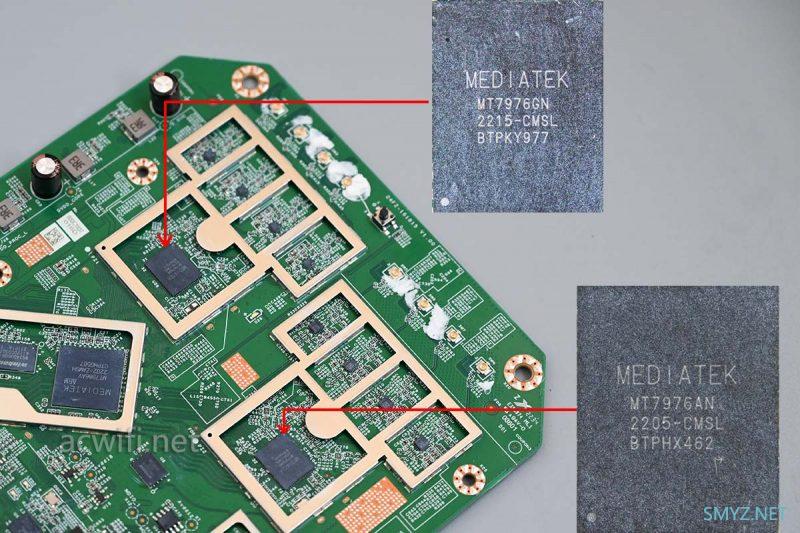

现从颗射频(RF)芯片的位置关系:

锐捷天蝎电竞路由器X60 Pro拆机

DC输入电路:

锐捷天蝎电竞路由器X60 Pro拆机

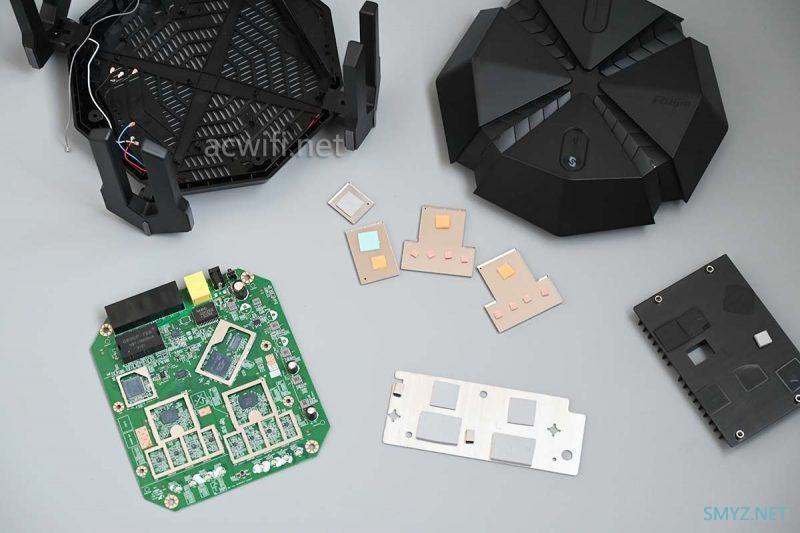

拆得差不多了,

锐捷天蝎电竞路由器X60 Pro拆机

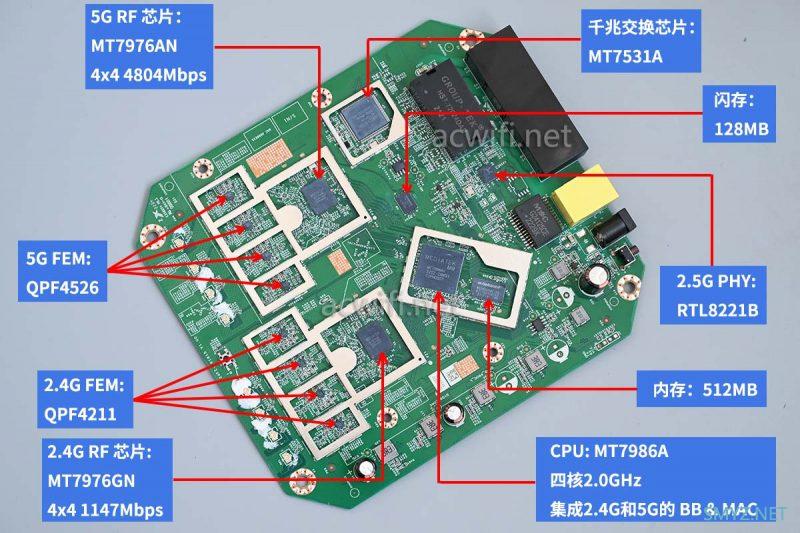

锐捷天蝎X60 Pro的各芯片型号汇总图如下:

锐捷天蝎电竞路由器X60 Pro拆机

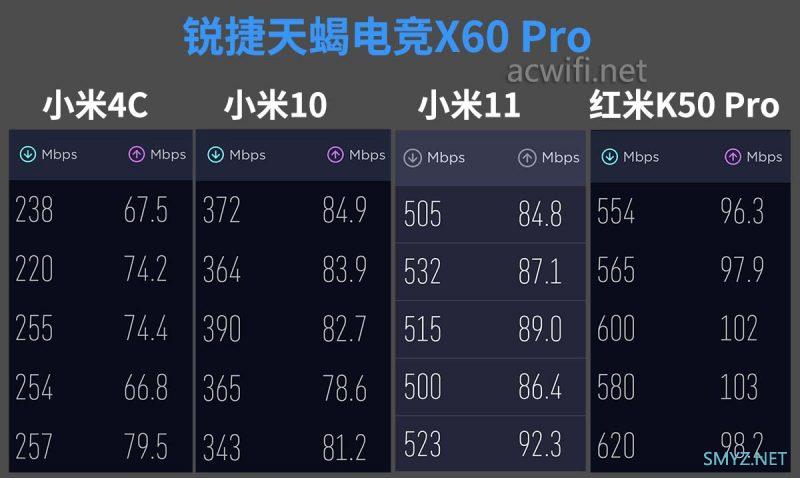

然后在楼下D点测速看看,只测5G,信道44,电信宽带1000兆下行、100兆上行。

锐捷天蝎电竞路由器X60 Pro拆机

小米4C有220兆以上,小米11也超过了500兆,算不错的,但不能说非常强。

这台锐捷天蝎X60 Pro是厂商送的,我本想等线上推送新版固件升级后才测D点,不过有好多人留言催发拆机,先发了吧。

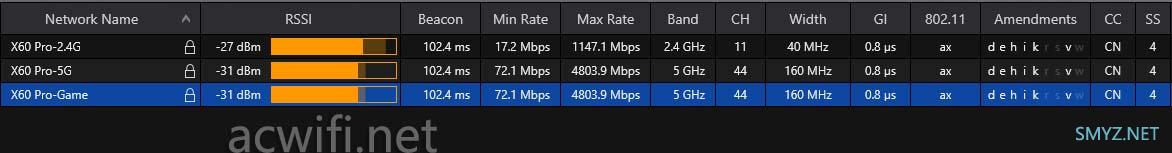

默认支持k和v,有个游戏专用的无线,可以关掉的。

锐捷天蝎电竞路由器X60 Pro拆机

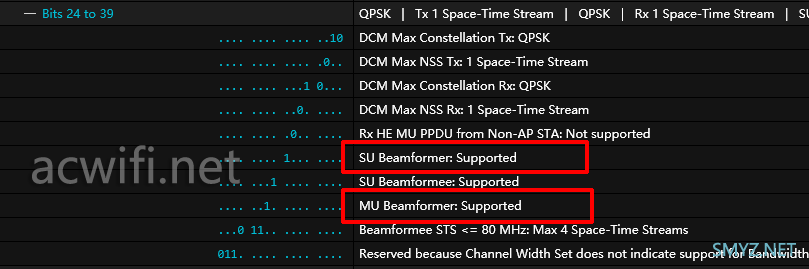

支持MU-MIMO和波束成形:

锐捷天蝎电竞路由器X60 Pro拆机

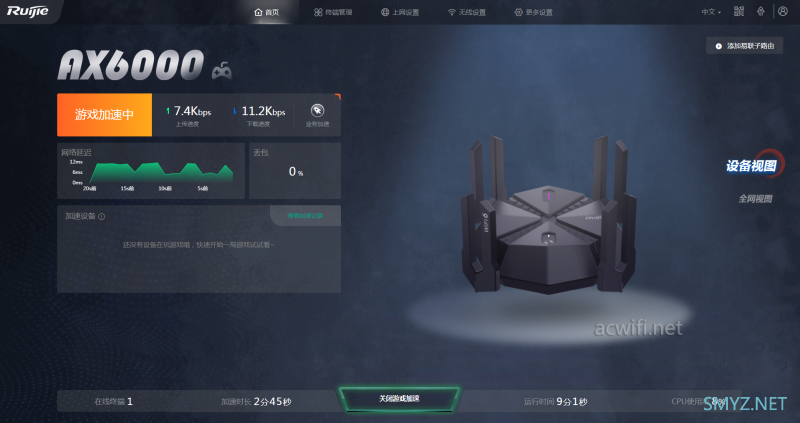

系统界面:

锐捷天蝎电竞路由器X60 Pro拆机

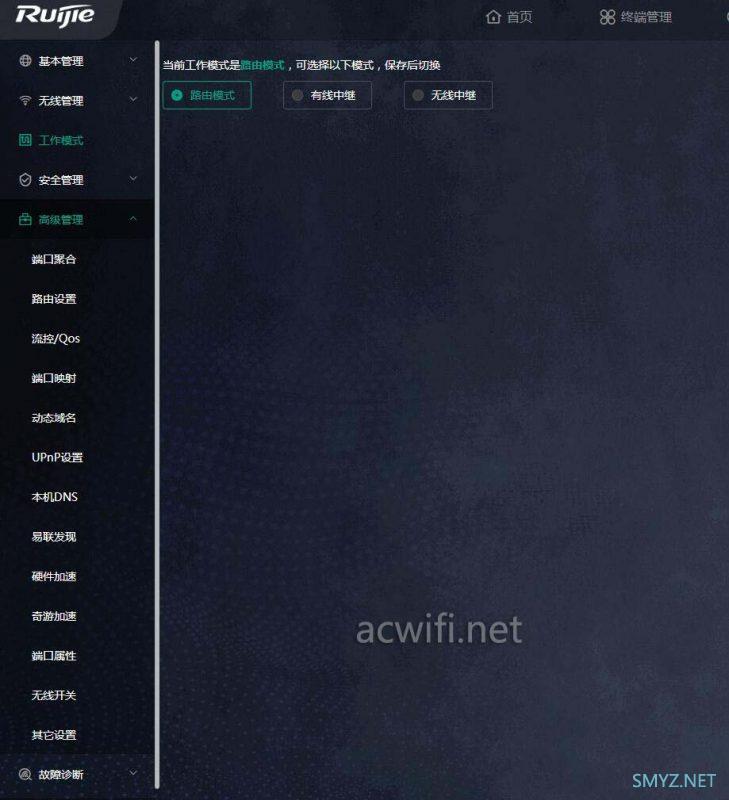

上网模式和一些功能:

锐捷天蝎电竞路由器X60 Pro拆机

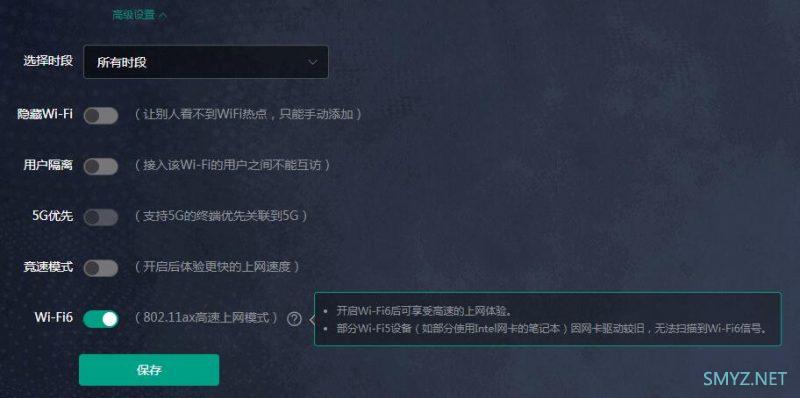

WIFI高级功能:

锐捷天蝎电竞路由器X60 Pro拆机

联发科的这套AX6000方案,特点都是功耗低,CPU强,无线也强。

按需选择吧!

如果多一个2.5G口就更好了。
