TP-LINK出了一款弱电箱，专业名称叫做模块化信息箱，型号是TL-EN4030，看型号便知尺寸是40x30cm，深度12cm。这是空箱，做成模块化的设计，可以根据自己需求买不的横块放进去，也可以把私房钱藏进去。空箱咸鱼价160元。这款弱电箱的铁皮比较厚，很重，质感不错。

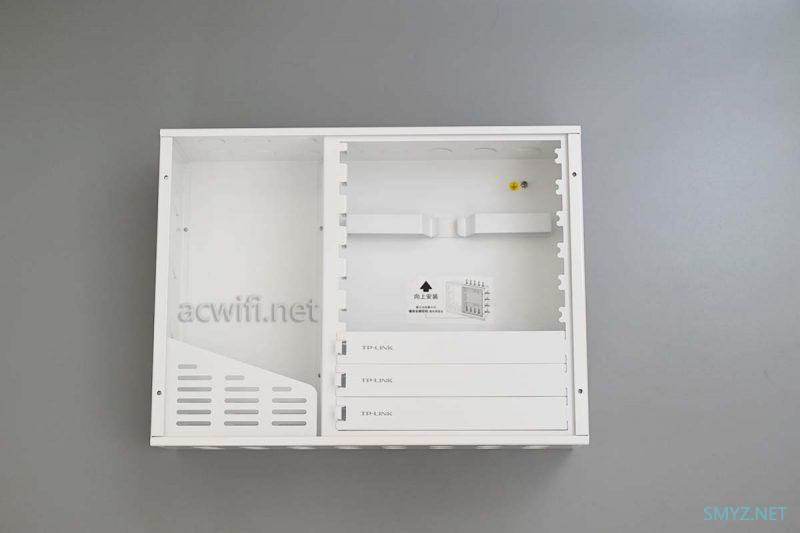

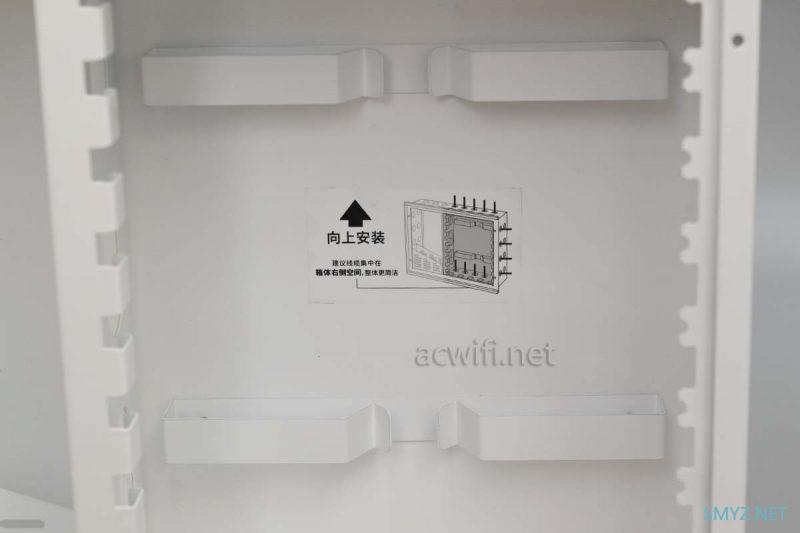

以下是空箱：

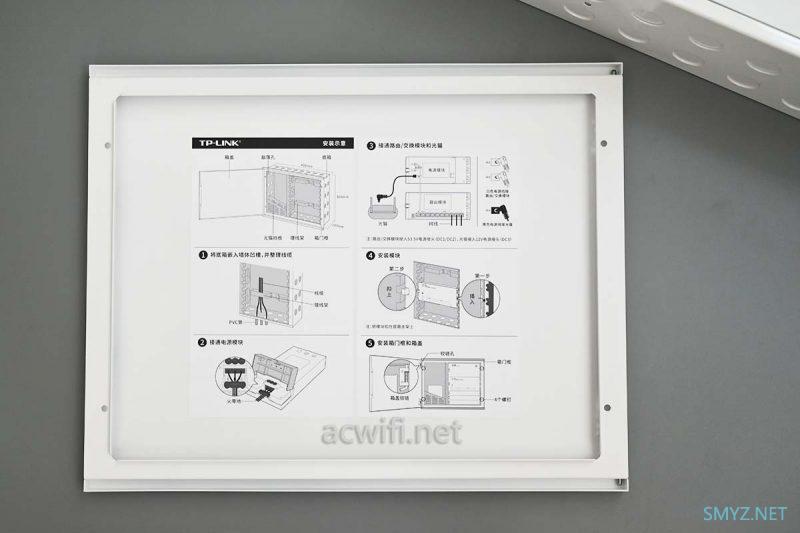

这是盖板：

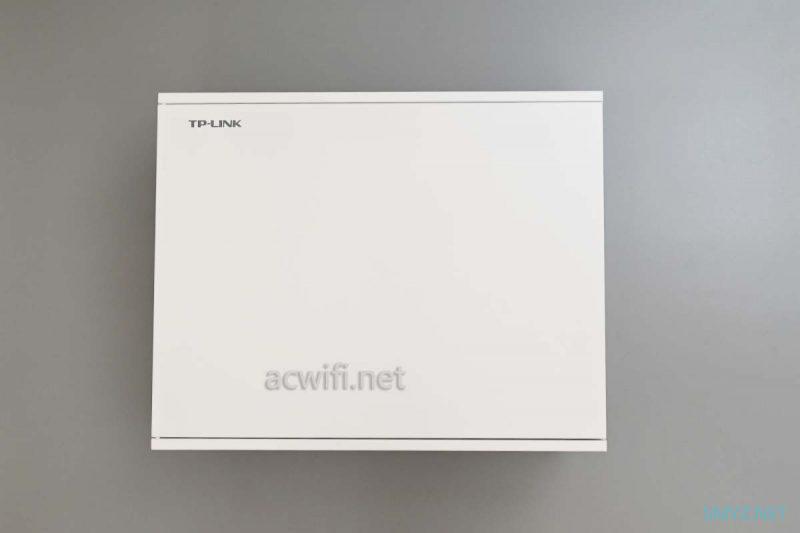

装上盖板的样子：

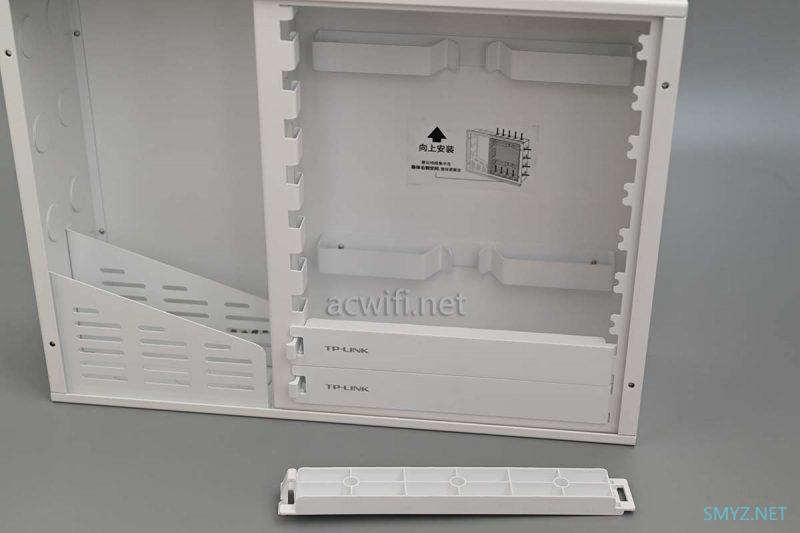

弱电箱里左侧有两个分隔空间，可以放两个光猫也没问题，右边是装模块用的空间。

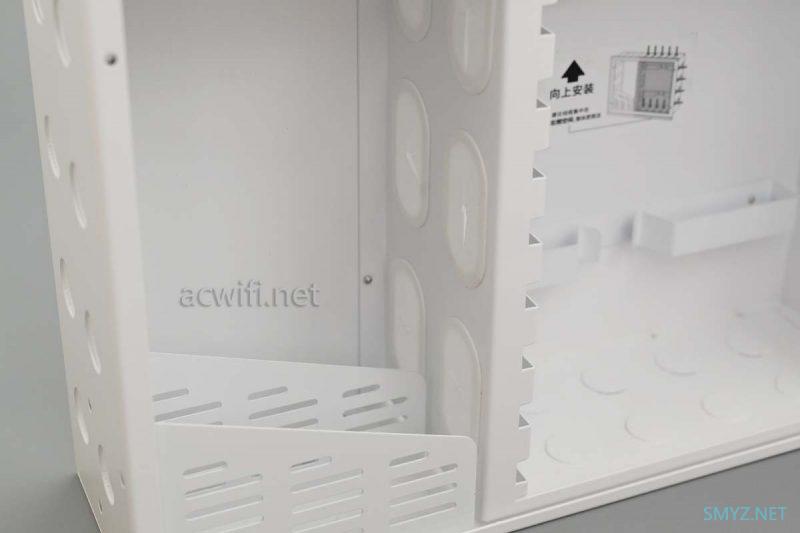

左右两个空间可以自由穿线：
四个理线槽：

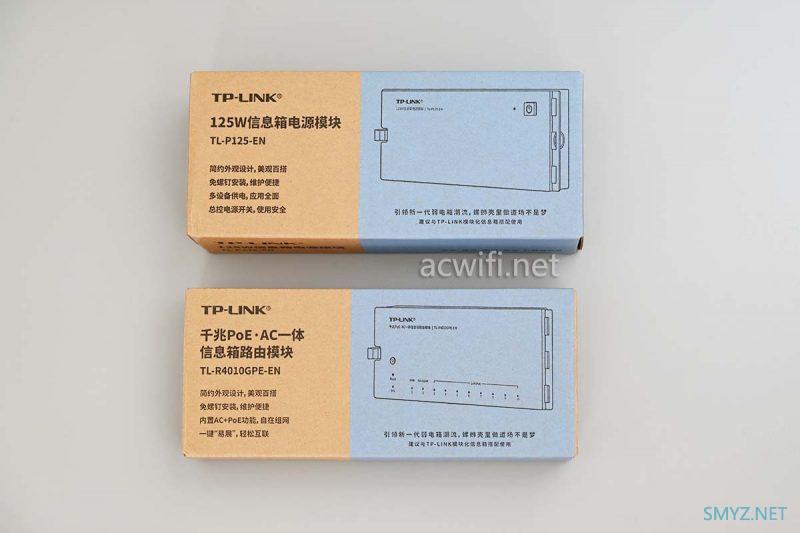

电源也有模块化，型号是TL-P125-EN，现在刚开卖，闲鱼价335元，功率125W，我觉得有些贵了。
路由模块现在只有一款在卖，型号是TL-R4010GPE-EN，闲鱼价330元，这是AC控制器、PoE供电、路由一体机。这型号看着很眼熟呀，之前拆过一款白色的R4010GP，估计硬件配置一样。

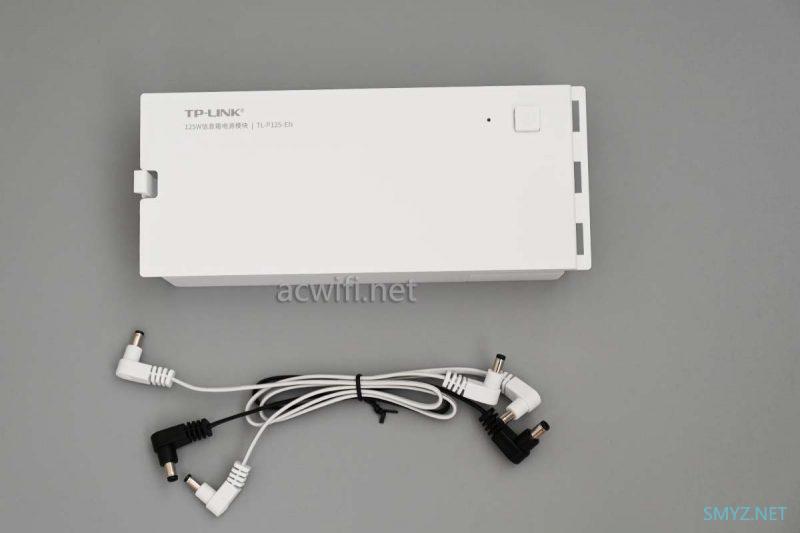

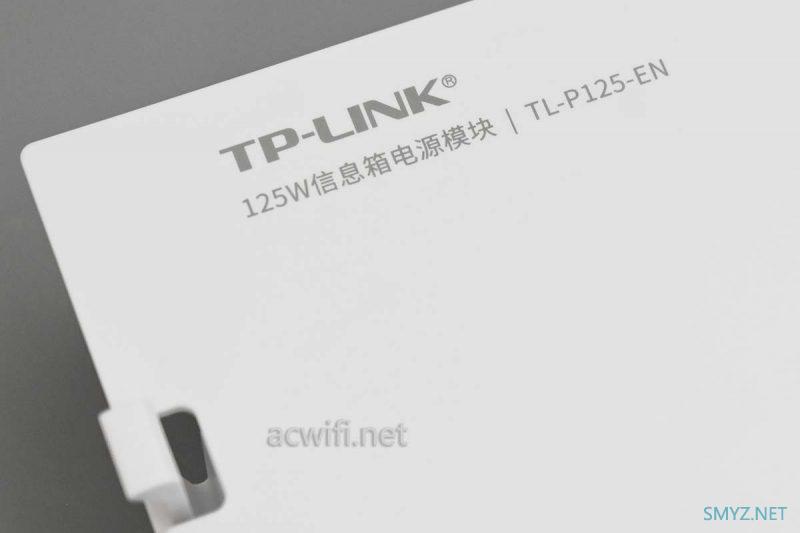

先看这款模块化的电源吧，P125-EN，P后面的数字就代表了输出功率，估计有更大功率的型号。
电源的颜色跟弱电箱一致，看着像是塑料的材质，实质是如你所说的塑料材质。右边有一个电源开关键：
配件里没有电源输入线，意思就是你从强电箱里直接拉三根电线过去老弱电箱，直接接线供电。下图右边拧出螺丝就可以打开接线盖子。

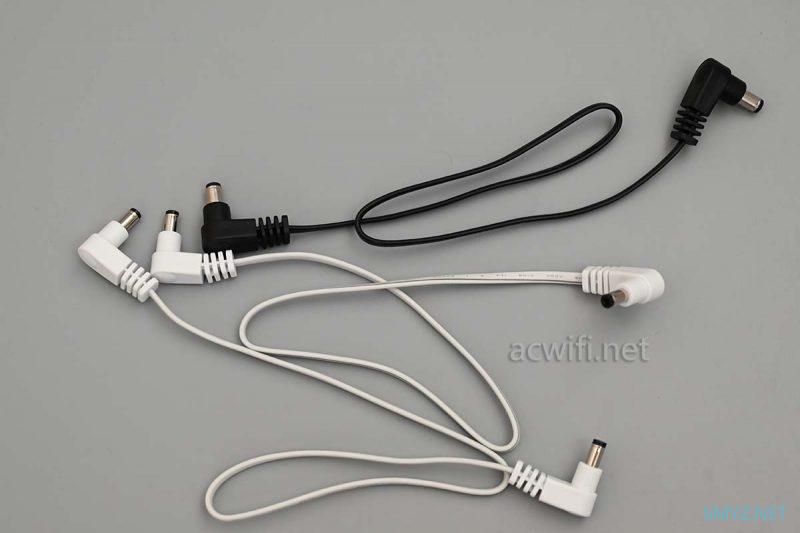

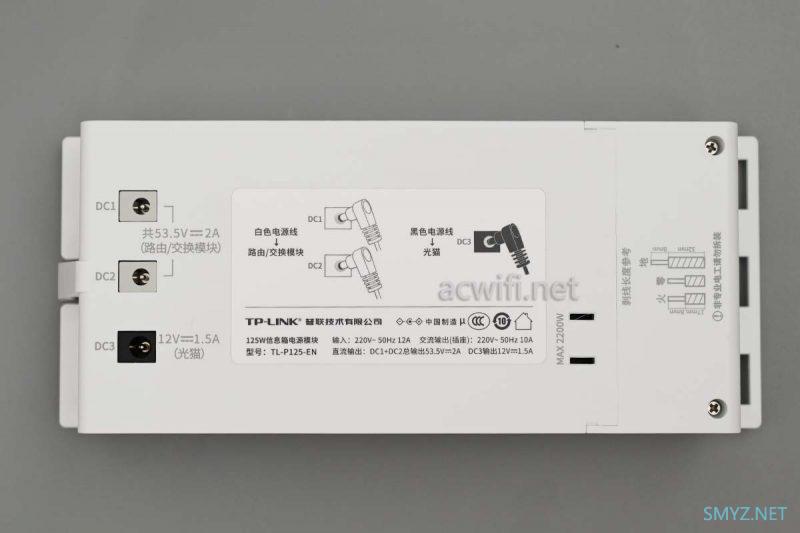

左边有三个DC电源输出口，上面两个是53.5V输出，一起输出最大2A电流，下方是黑色的DC插头，12V的，最大电流1.5A，可以供光猫使用。
怕你插错线呀，所以白色和黑色是不同大小的DC插头：白色的是4.0/1.7mm，黑色是5.5/2.1mm。

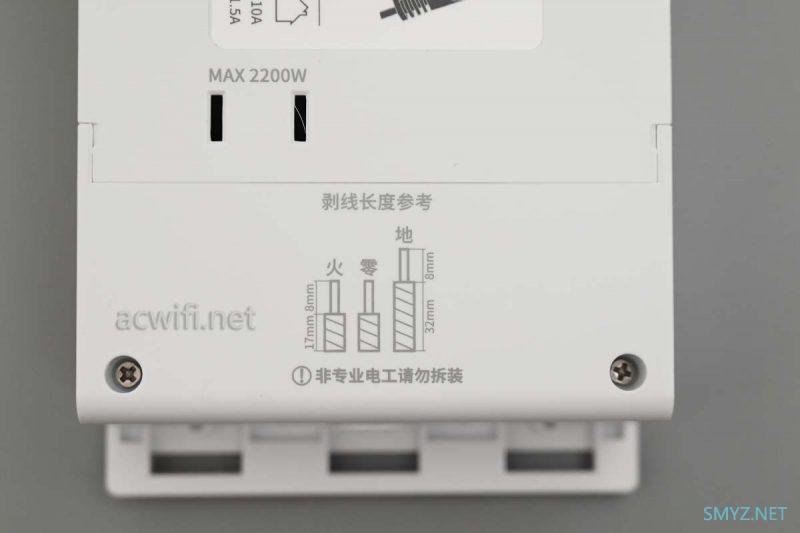

接线盖板旁边有一个两脚的电源插孔，你当它是一个插座来使用就行。当模块的输出不满足你的使用时，可以让其它电源直接从这里取220V。我觉得这个两孔电源插座非常有必要，不然你还要拉一个线排进来，麻烦。

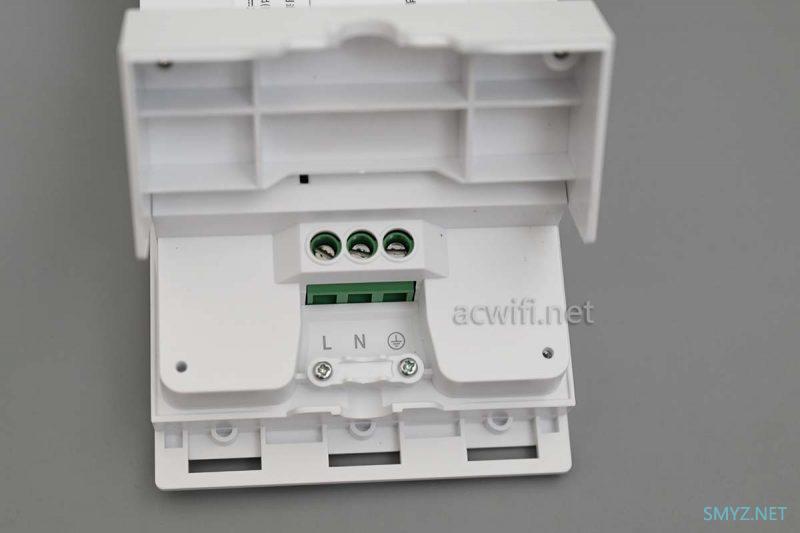

打开接线盖子：（提醒一下，非专业电工请勿拆装）

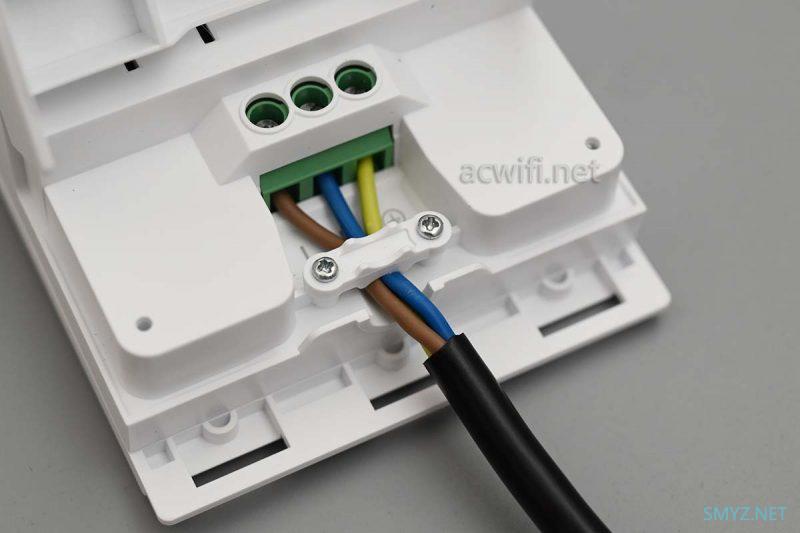

我直接找了根1.5平的电源线剪断，依照火线、零线、地线接上去，线的外径比较粗大，所以我只固定了三根线：
再次提醒！不懂的别乱接线，有很大的危险性。

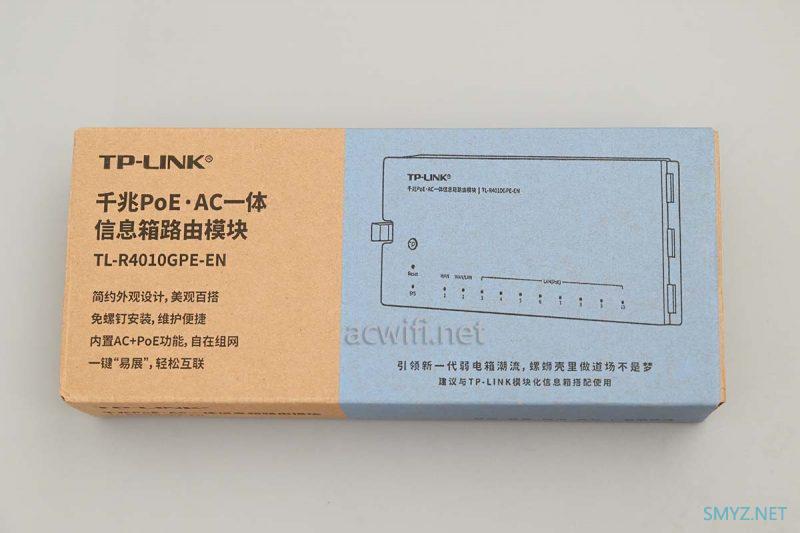

现在拆这个一体机：R4010GPE-EN

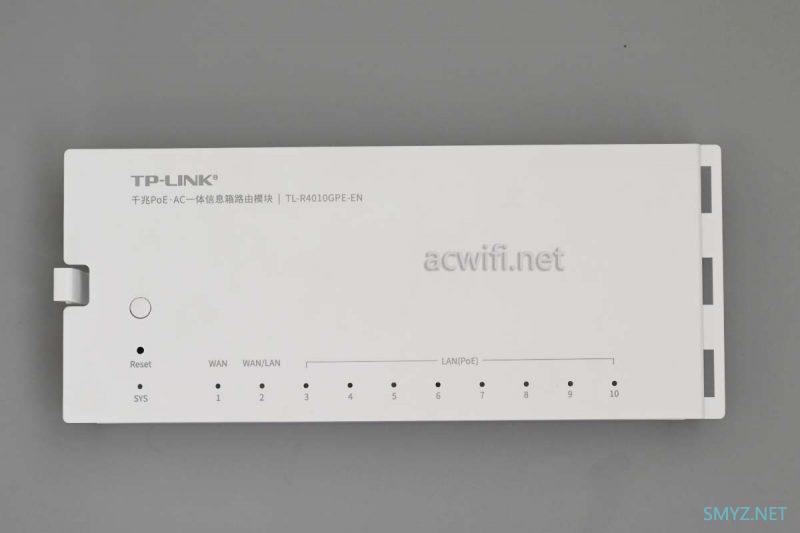

也是塑料的白色机身：

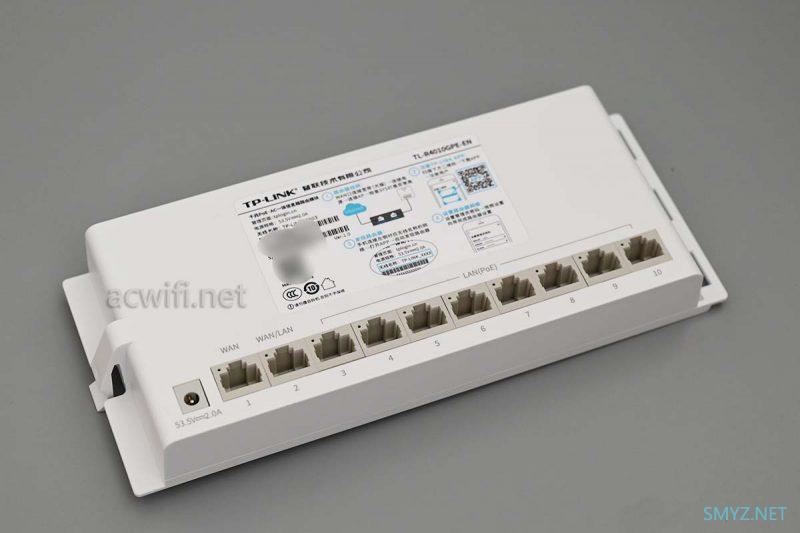

一共有10个千兆网口，支持双WAN，其它8个LAN口支持PoE供电。

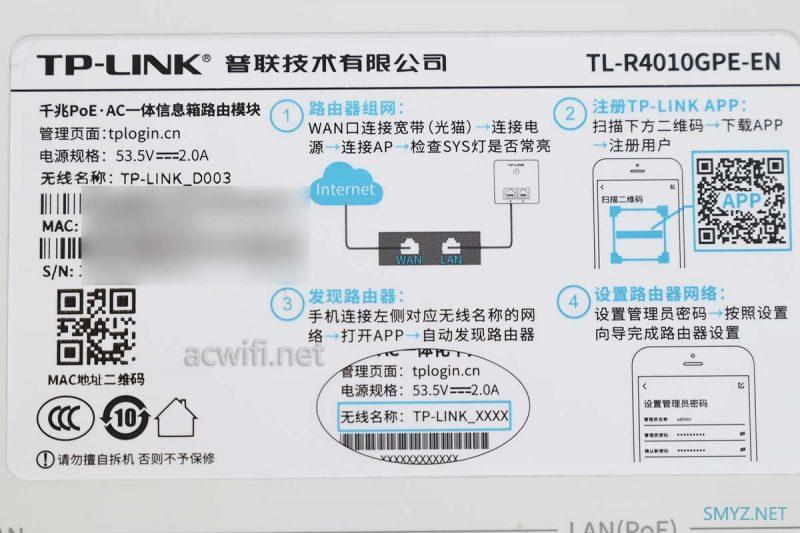

标签内容：
型号：TL-R4010GPE-EN

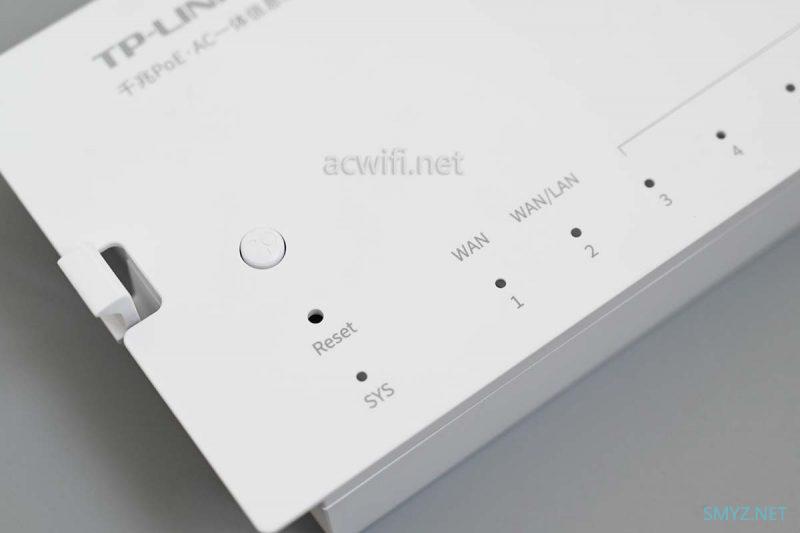

这款也有易展按键，意思是可以跟易展路由器mesh组网：
外壳没有螺丝，直接撬开：

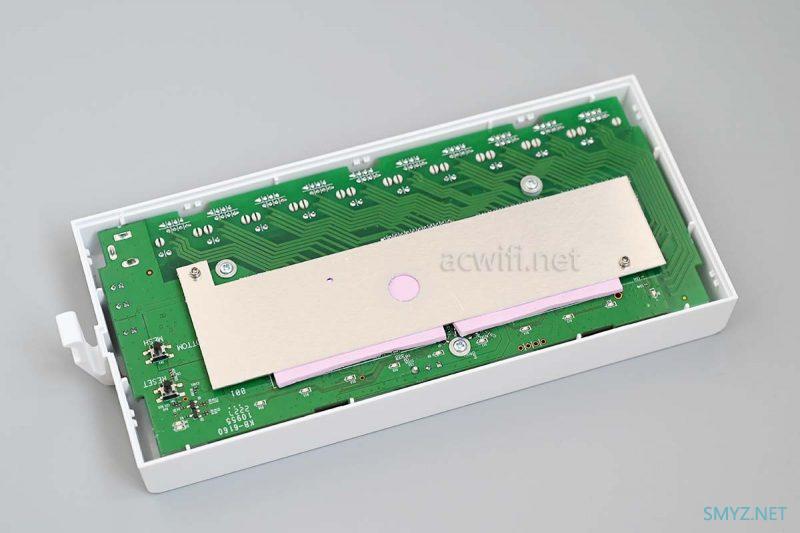

看见的这一面是朝岳前面板，有一片长方形散热片：

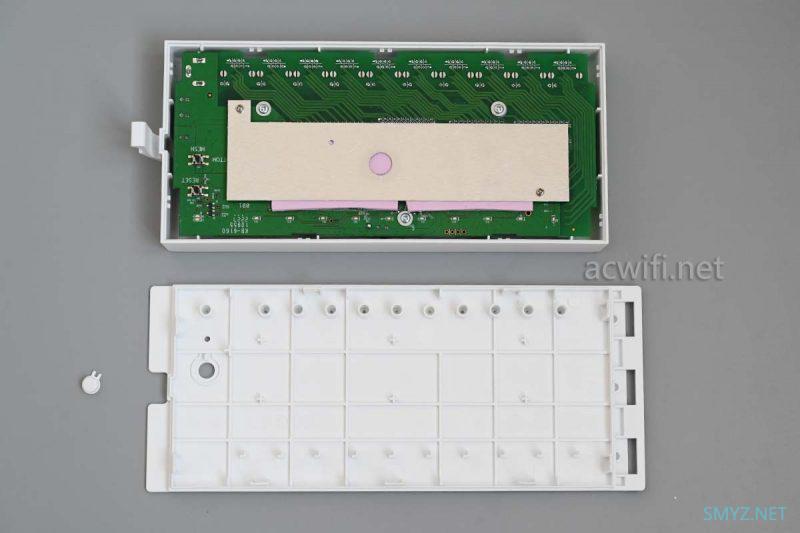

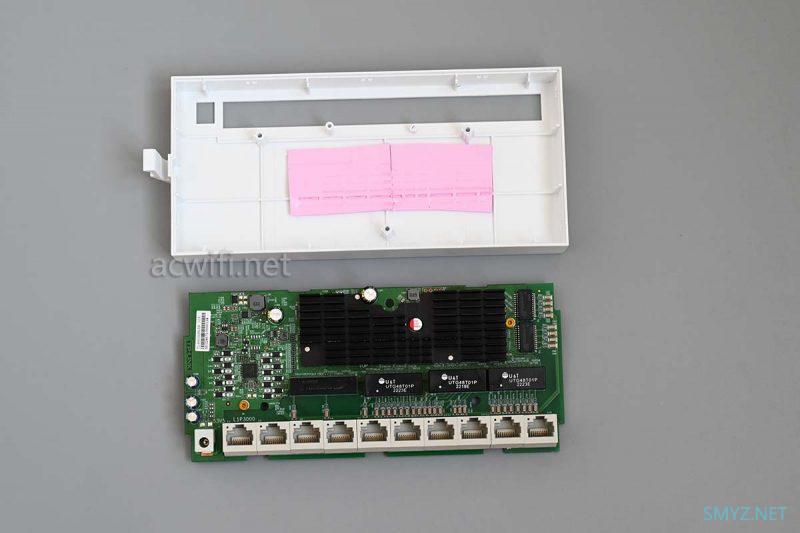

拆出主板，塑料底壳有两片导热硅脂垫片，它与散热器接触，把热量传递至外壳：

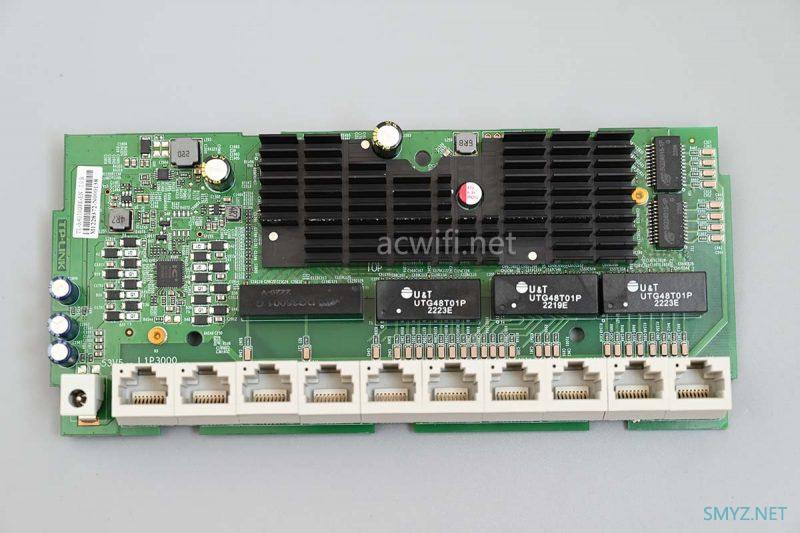

主板这一面能看见网口，所以我定义为主板正面：

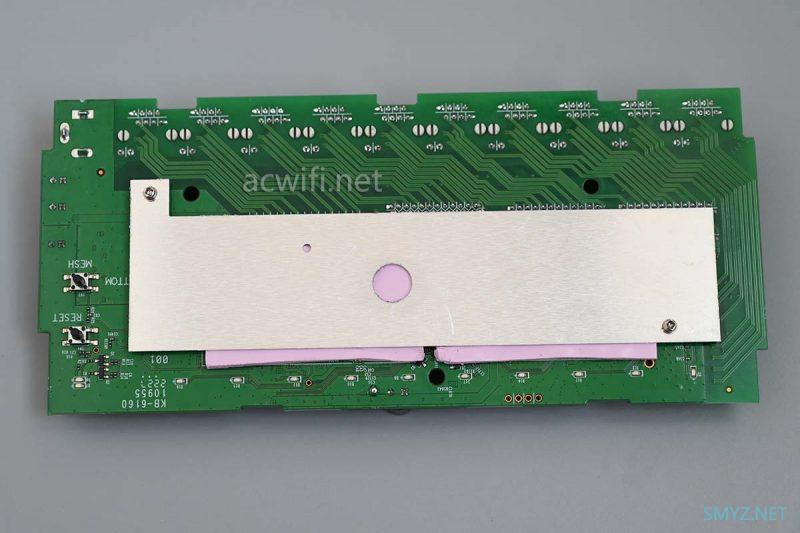

主板背面:

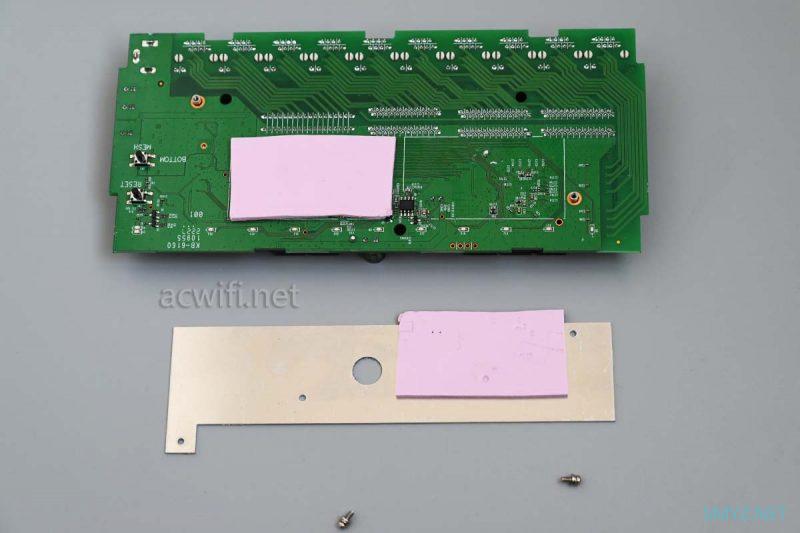

拆下这边长方形散热：

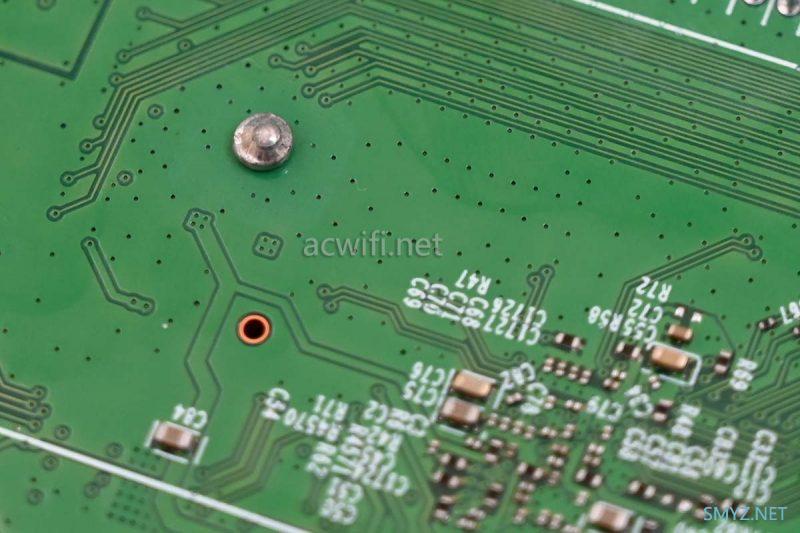

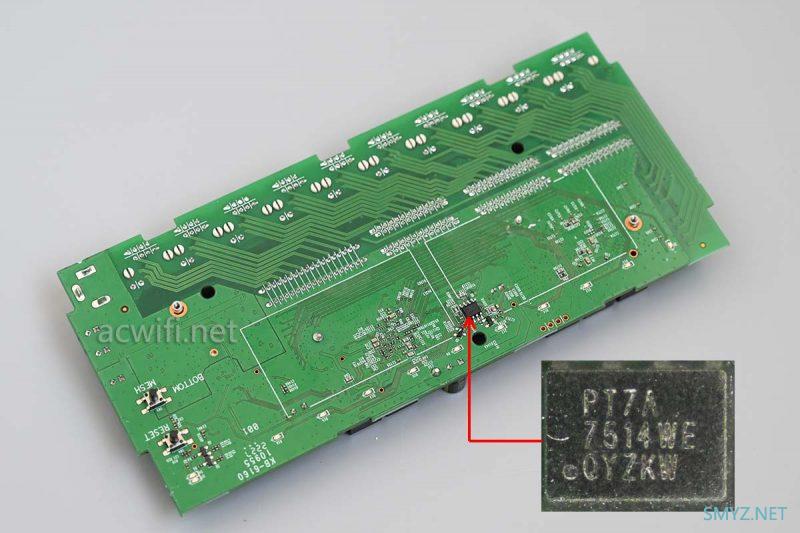

这一面没啥芯片，这一颗不知是不是控制LED指示灯用的IC：

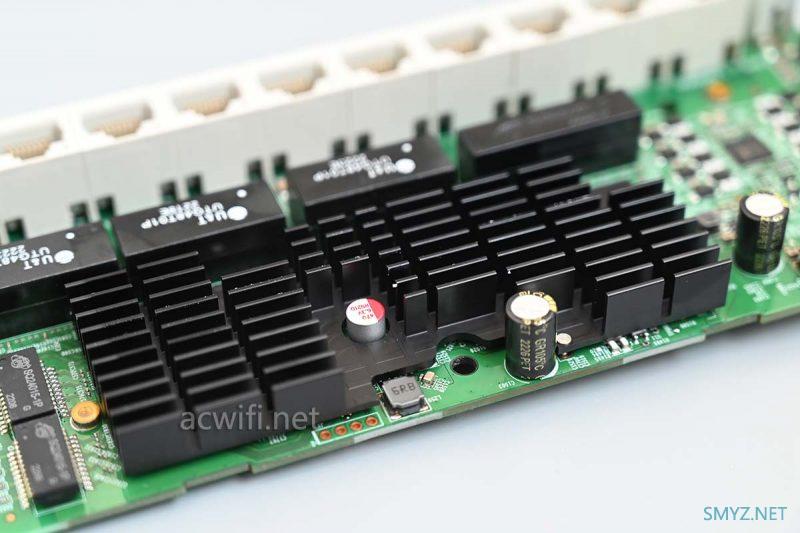

散热器有三个固定脚，用焊锡固定：

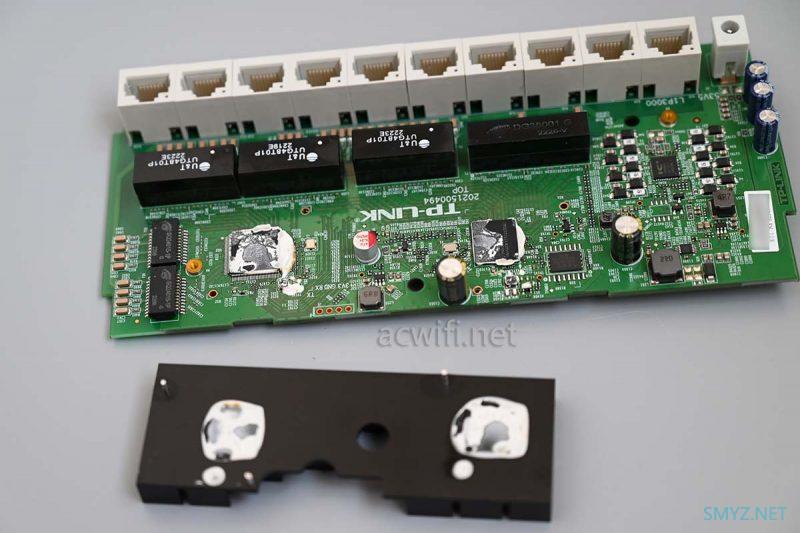

手动吸锡器一番简单的操作之后，撬开散热器。用撬开这个词，证明散热器和芯片之间用了粘性硅脂。
先看CPU吧。

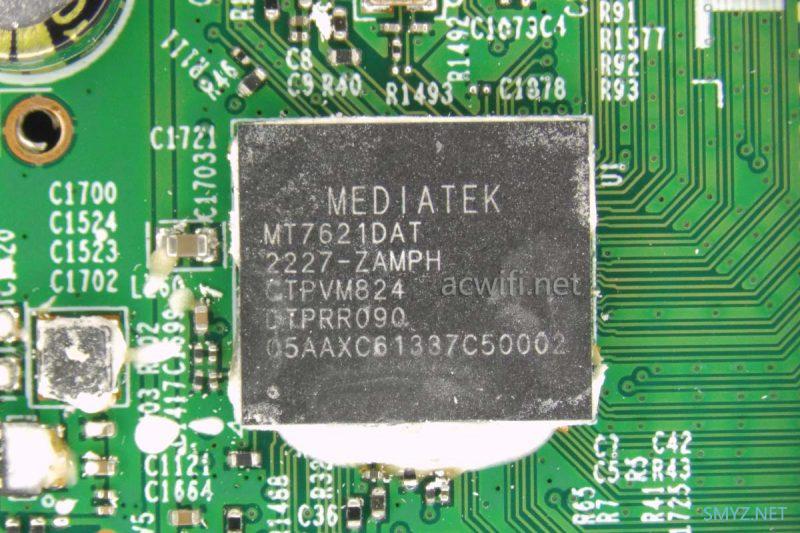

R4010GPE-EN的CPU型号是MT7621DAT，双核880MHz，集成了128MB内存，集成五口千兆。

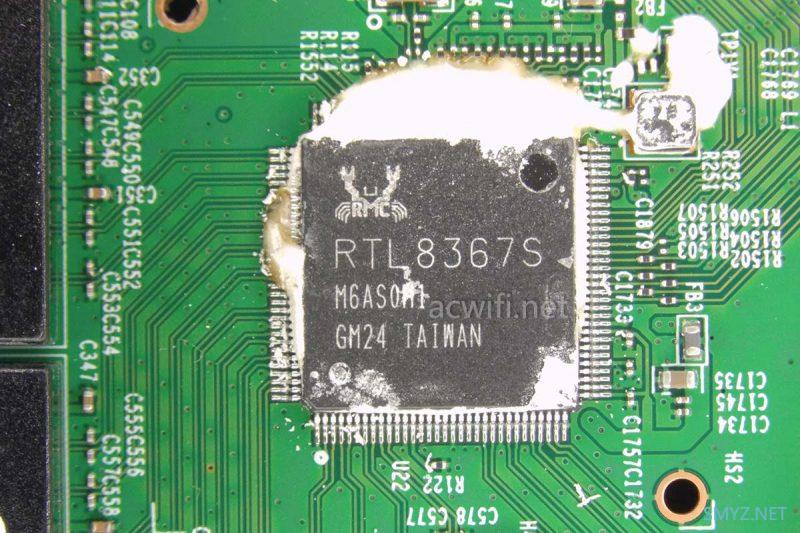

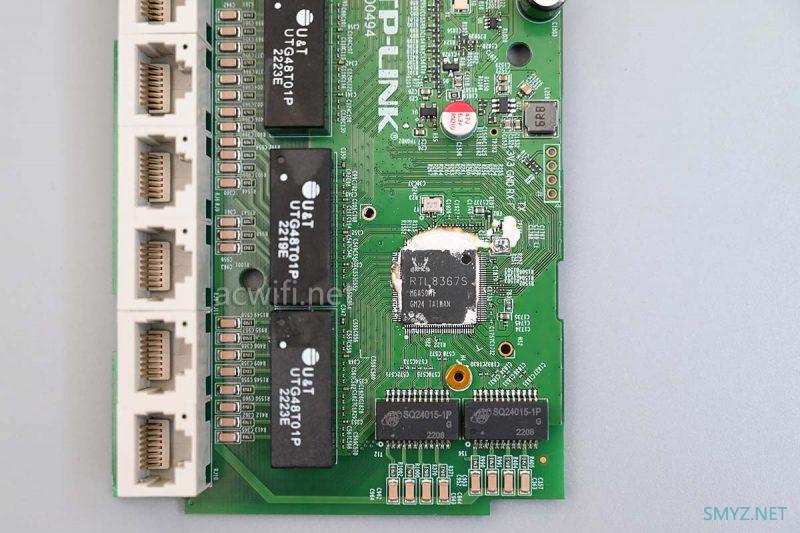

千兆交换芯片型号RTL8367S，一共有5个PHY，即有5个千兆网口，7，代表7个MAC，网口用去了5个MAC，还有两个MAC，一个是1G的RGMII，还有一个是2.5G带宽的HSGMII。
只是这颗CPU只有RGMII，所以呢。连接RTL8367S的5个网口与连接CPU的5个网口之间会有1G瓶颈。
R4010GP也是这个配置，之前也实测过，的确也是如此。这台我就不再测试了，沿用R4010GP的图，倒一下网口方式就是R4010GPE-EN。
把多台经常要大流量传输的设备接在一侧吧。如果没这个应用场景，不用担心这个问题。
详情查看R4010GP的拆机：TL-R4010GP-AC拆机，一些功能设置说明

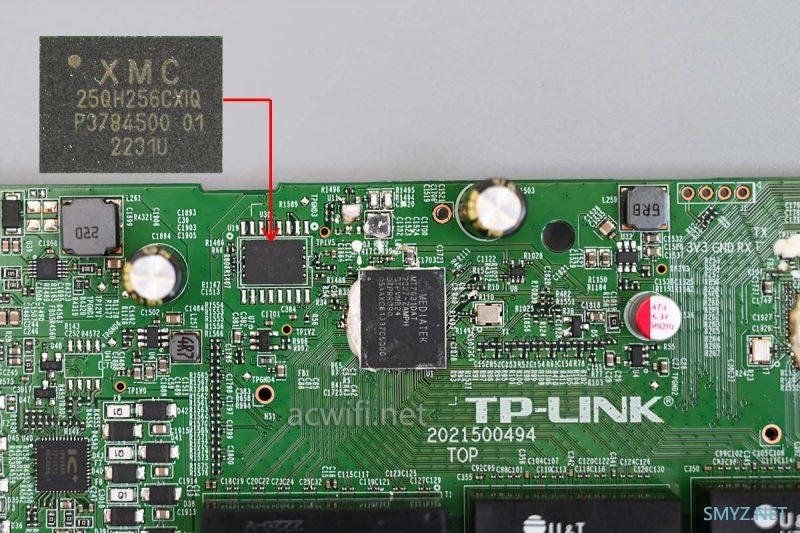

闪存型号XM25QH256C，容量32MB：

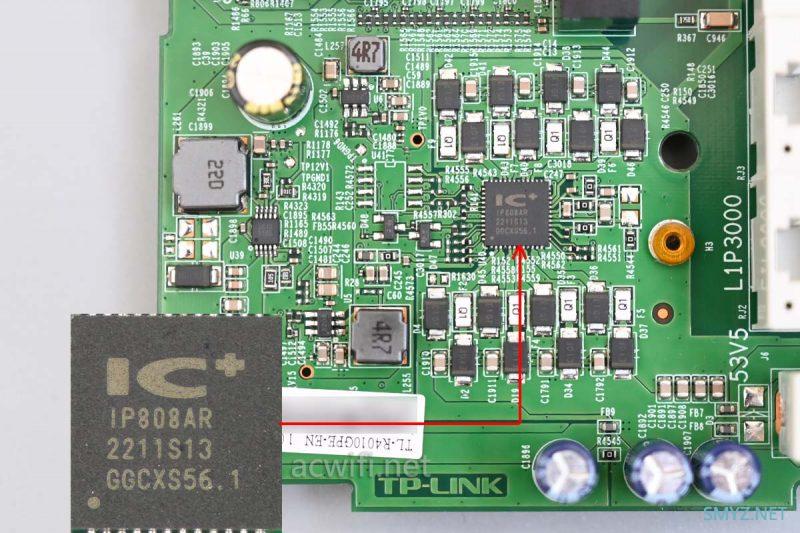

IP808AR，负责8口的PoE供电控制IC。”IEEE 802.3AF-2003 and 802.3AT-2009 compliant Single DC power supply voltage input (45~57V)“

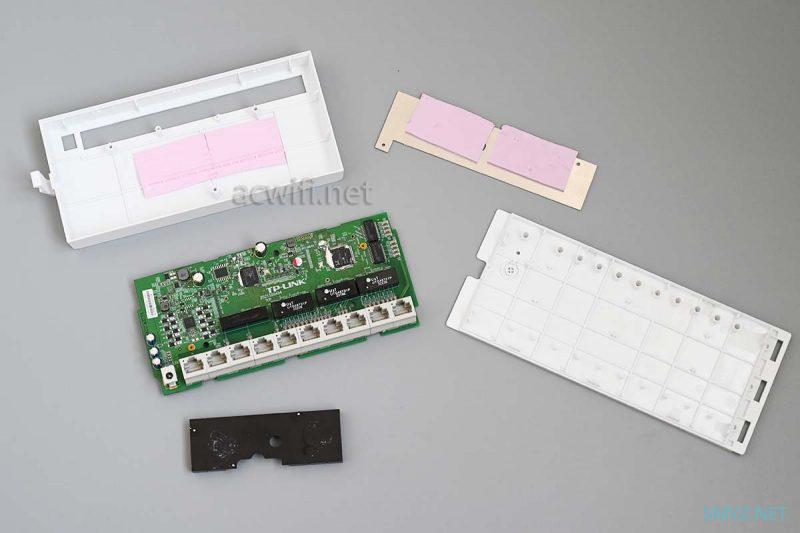

拆完啦。

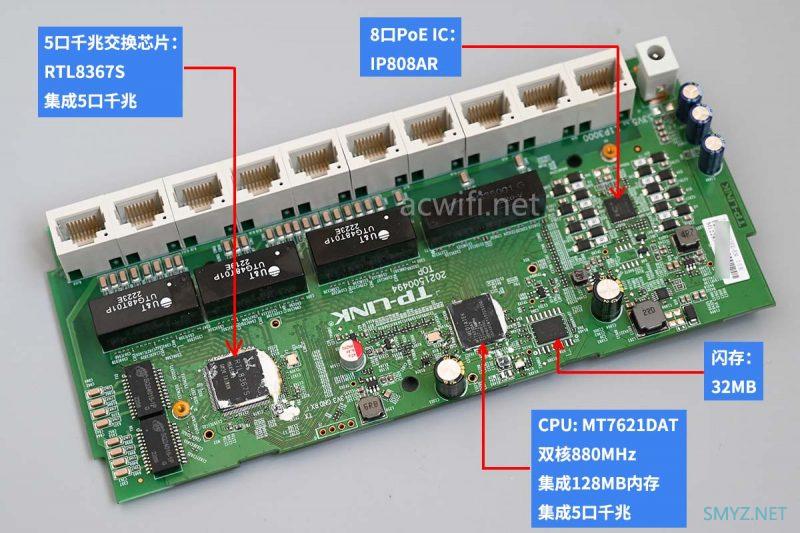

R4010GPE-EN的所有芯片型号汇总图：

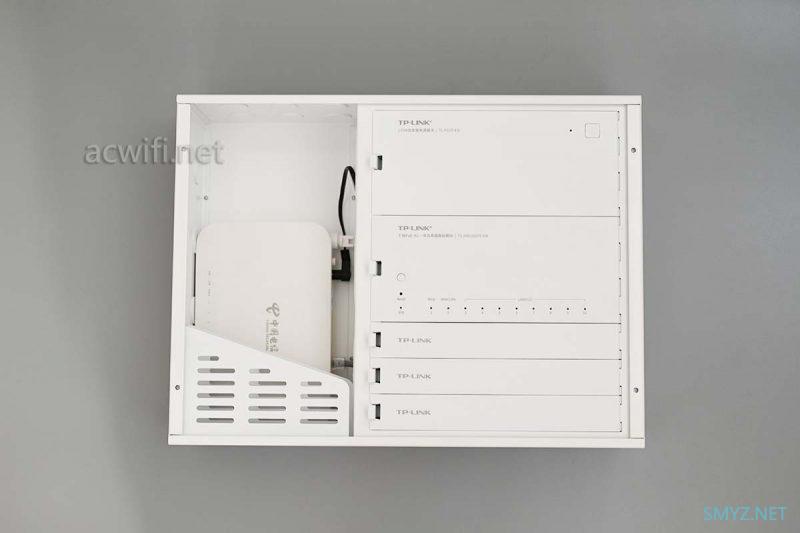

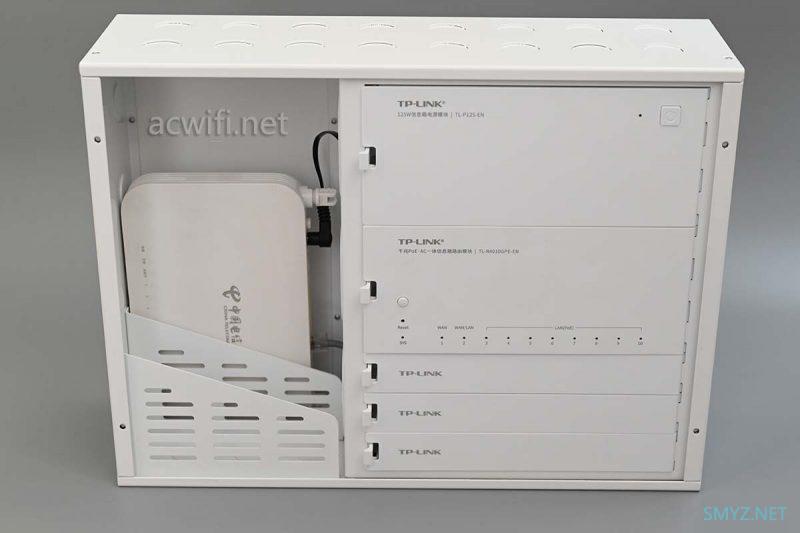

把电源模块和这台一体机模块塞进这个弱电箱，对了，还有塞一台华为HS8145x6进去。大概是这个样子啦！
还有个位置可以放软路由，只是供电要再接一个电源适配器，所以，那个电源模块，如果多一DC 12V/3A输出，多完美。
顺便说一下网线接头。

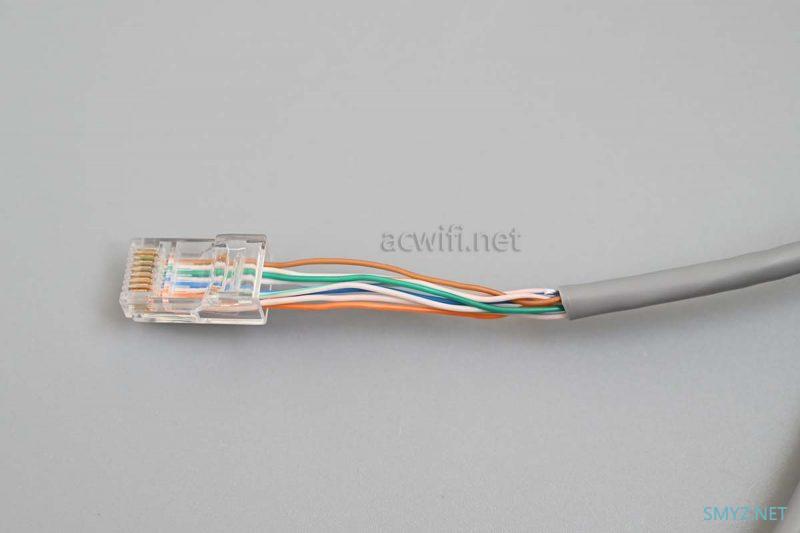

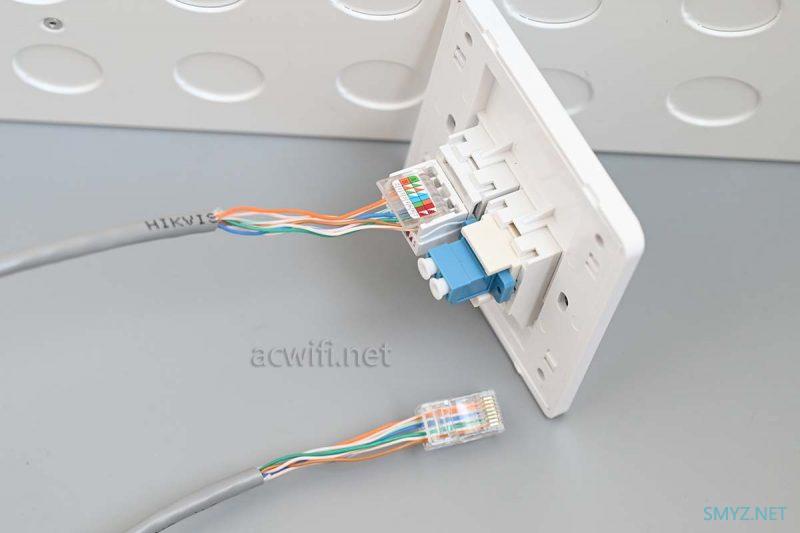

看看你们的弱电箱里的水晶头，看是不是这样接的：

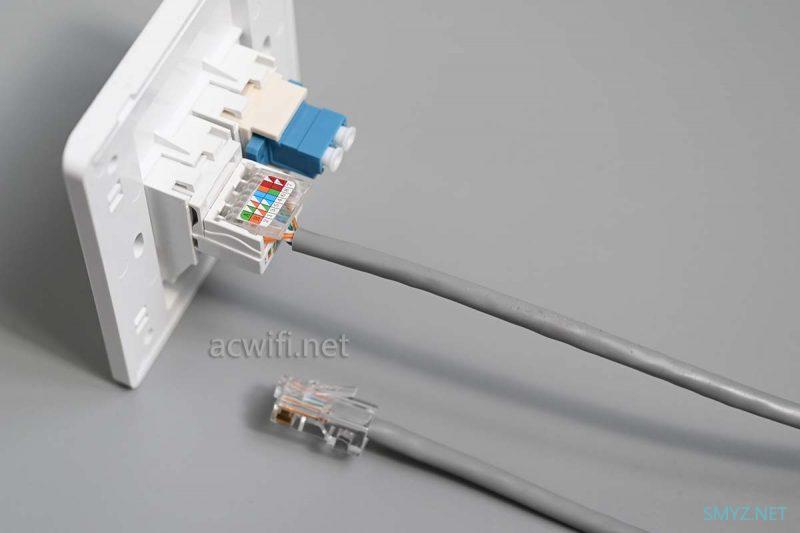

看看面板模块是不是这样接的：
如果是，就自己买工具回来重做吧。
特别是那些明明检查8芯全通，却只能百兆的，请重新做。把剥皮的那段做到最短。线都捋直了，还怎么抗干扰呢！
说回弱电箱，如果你不用TP-LINK模块化东西，买这个弱电箱好像意义不大，虽然用料挺好的，1.2mm厚的冷扎钢板。

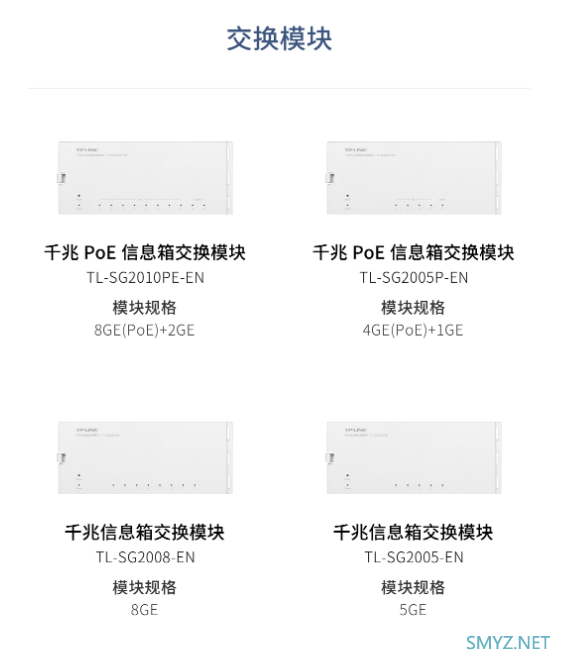

如果要用它，至少买个电源模块和交换机模块。闲鱼卖家说交换机模块还没开始卖。
本篇完。还是那句，按需选择。
