京东首发买来有一个多星期了吧，总实付金额是267元。在炎热的这几天，无论早上9点还是晚上9点，室内温度都能达到33度，这台腾达AX12 Pro真的就显得比较烫呀。

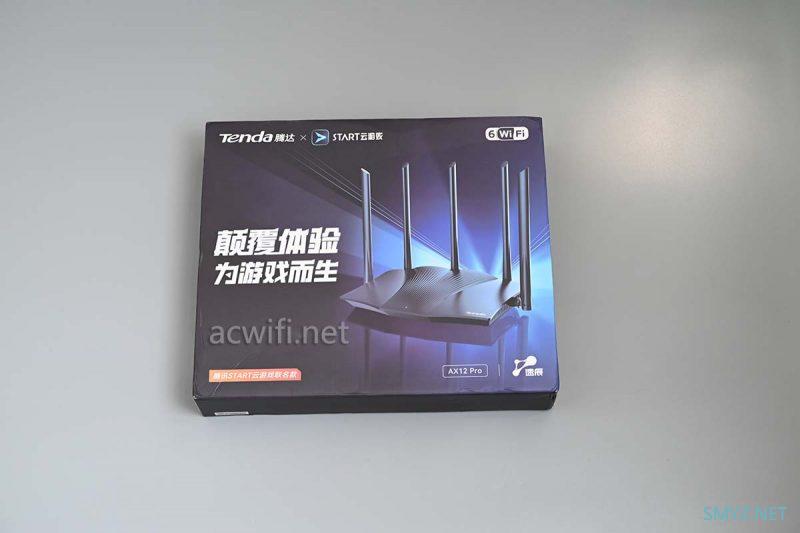

腾达AX12 Pro的外包装：（外包装没有封塑也没有封条）

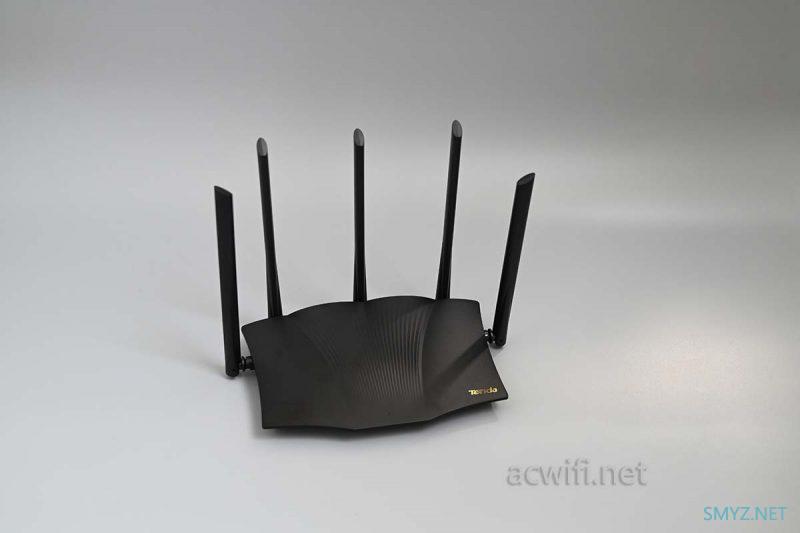

机身和配件：
电源输出规格是12V/1.5A，实测联网后的待机功率是5.9W，中等，不算低，不算高。12V/1.5A是给得很足够了！

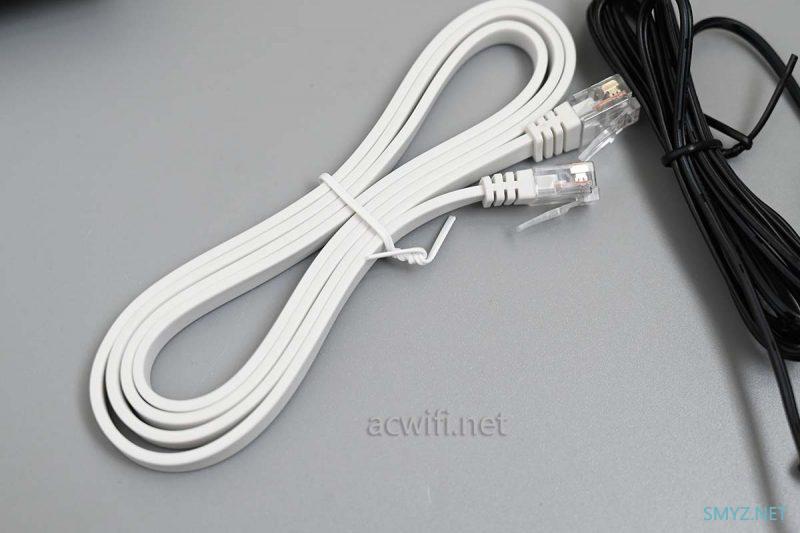

附送的扁平网线，短线没关系。
一共有五根外置单频天线，其中三根2.4G，两根5G：
顶部:
四个千兆口，WAN口做成了蓝色：

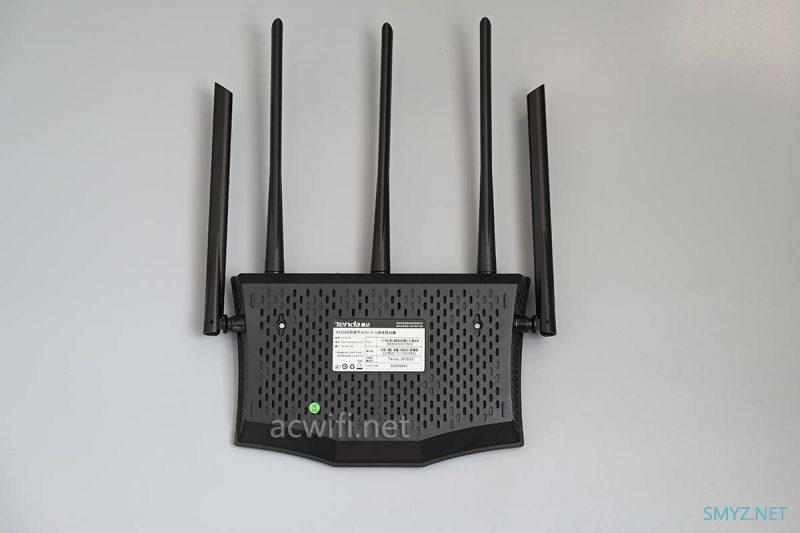

机身底部有挂孔：

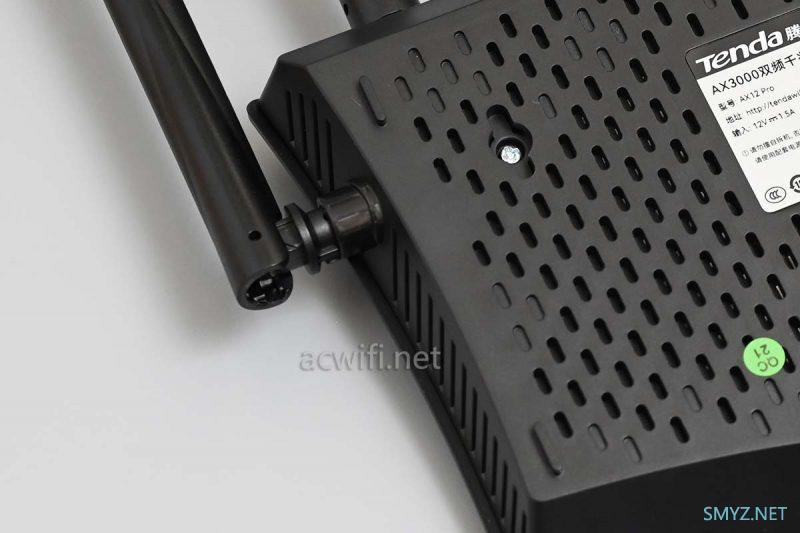

虽然底部和侧面均有散热孔，可是运行两三小时后，用手摸底部有烫手的感觉。

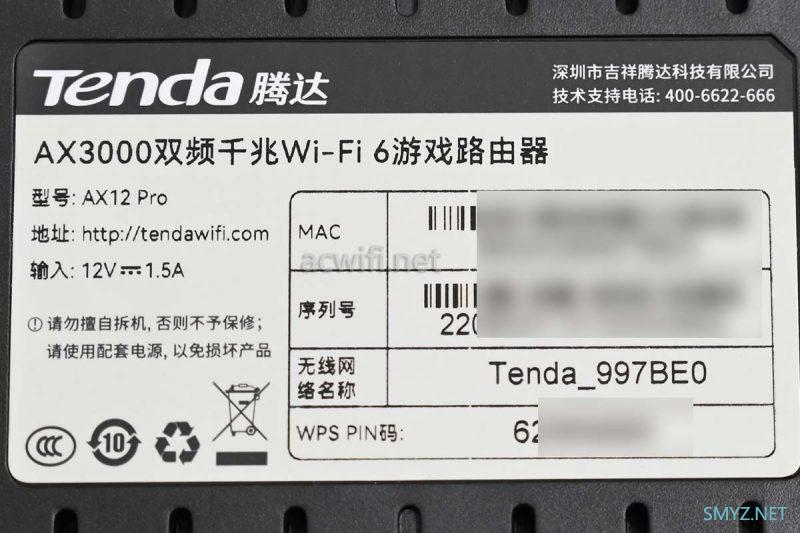

型号：AX12 Pro

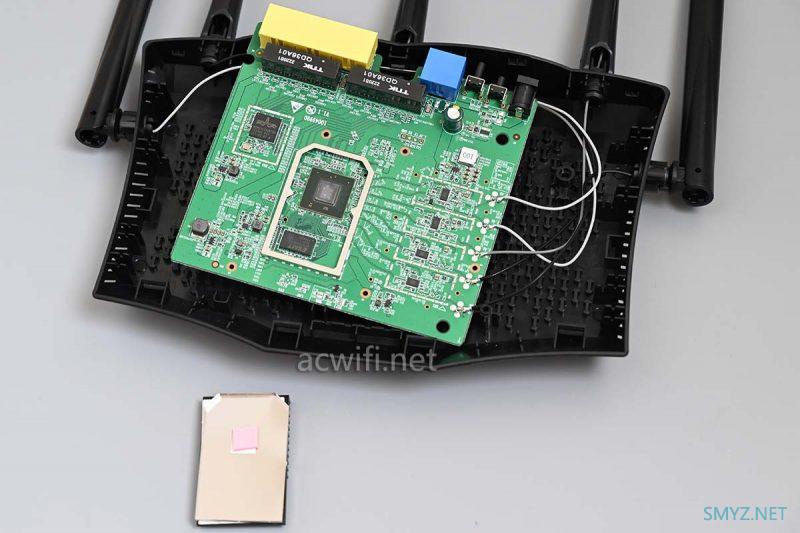

拆开外壳：
赫然看见比较小的散热片，见有博通的交换芯片，这就必然用了全博通的方案。
有四颗独立的FEM芯片，看样子芯片的体积较大。

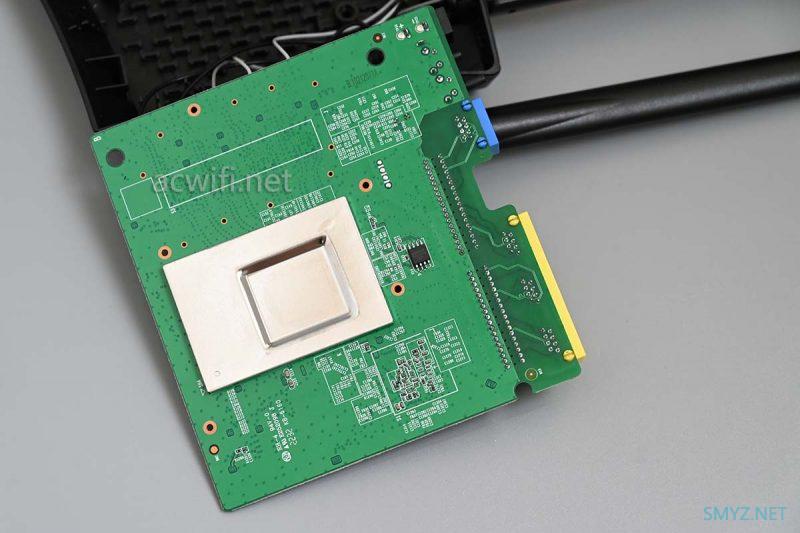

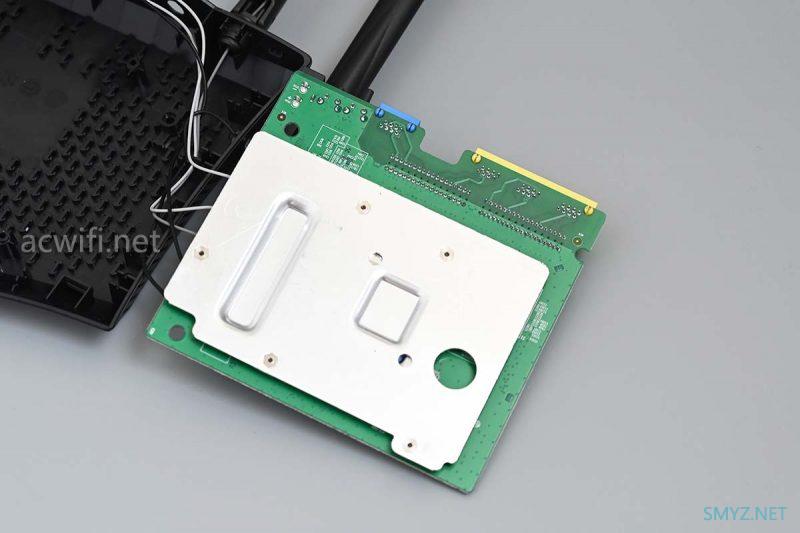

翻过主板背面看，有一片相对较大的散热板：
拆下散热板：

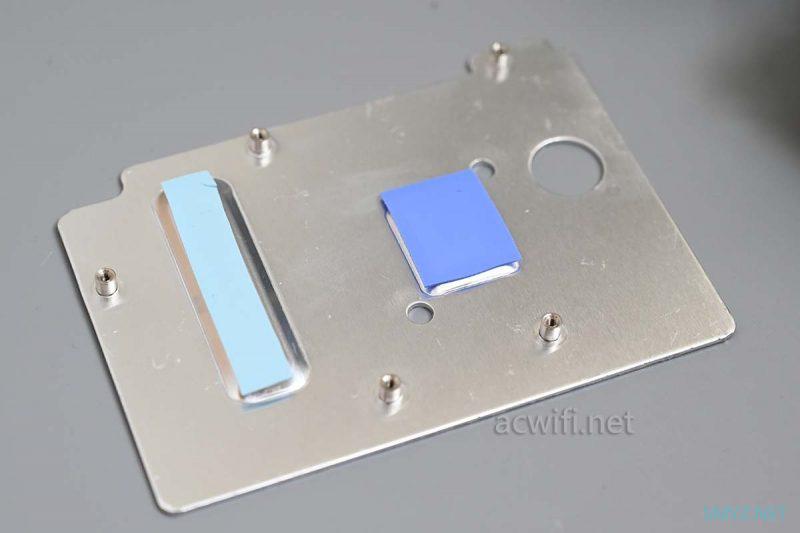

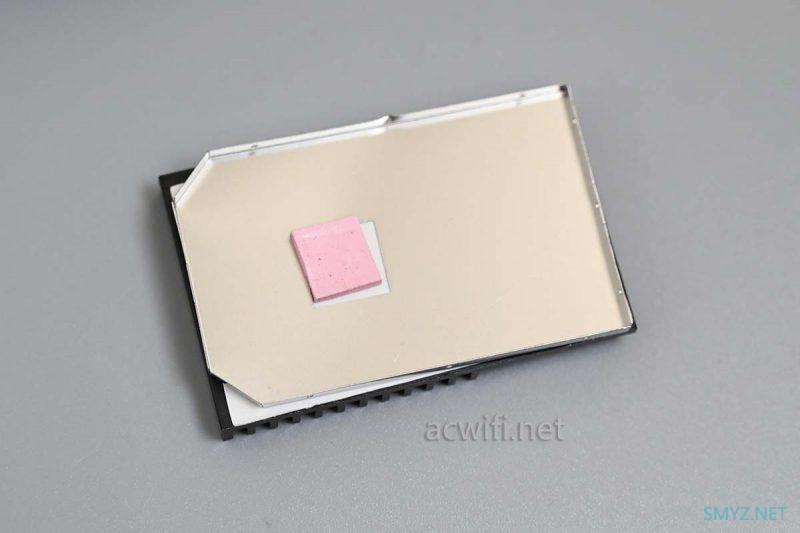

有两片导热硅脂垫片：
这屏蔽里应该没有芯片的：

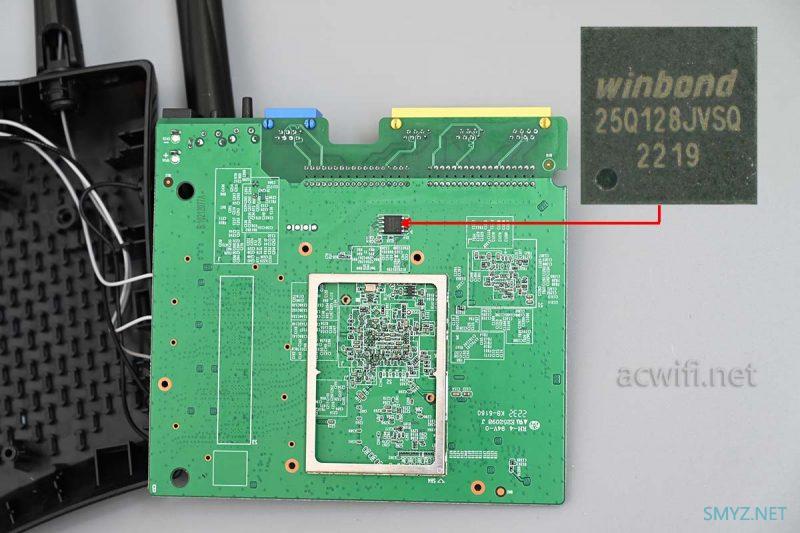

有一片闪存，容量是16MB：

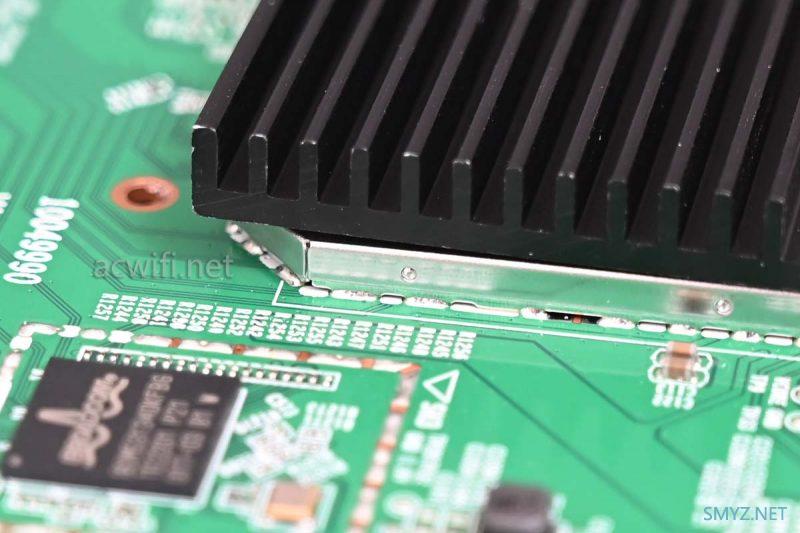

回到主板正面，这个小小的散热片，与屏蔽罩粘得非常牢固：
粘着散热片的屏蔽罩，变形程序有限，所以非常难撬开。
屏蔽罩中间有空洞，似乎这种设计专门为博通而设。从其它机型的拆机就可以看出这一点，并不是胡说。
这些2T2R的双频无线路由器拆机是挺简单快捷的，东西不多，也不用多解说，上次那台中兴2.5G光猫，我码字了三天，找资料又费时。

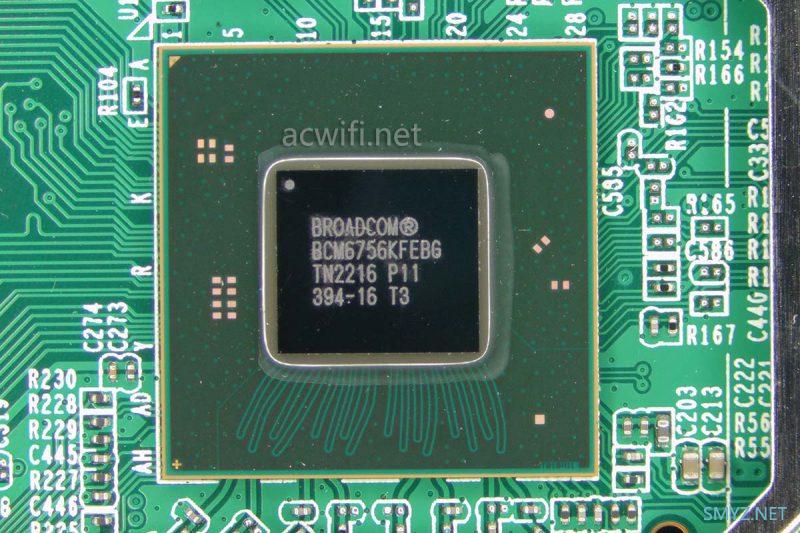

腾达AX12 Pro的CPU型号是博通的BCM6756，四核1.7GHz，集成了双频Wi-Fi 6，可以是2.4G+5G，可以是两个5G，也可以是2.4G+6G，更可以是5G+6G。
2.4G集成了功放，所以有些机型的2.4G没有外置功放，而5G一定要有外置的功放。因为它的5G没集成IPA。
2.4G支持2×2 MIMO，最高速率574Mbps，5G支持2x2MIMO，在160MHz频宽下最高速率2402Mbps。
严格来说集成了无线的CPU叫做SOC才对。但我都俗称为CPU。
”Dual 2×2 160MHz Wi-Fi 6/6E quad-core ARM SoC“
The SoC features a quad-core ARM Cortex CPU with a dual 802.11ax two spatial stream (2×2) 160MHz WLAN radio and an integrated 802.3-compliant Gigabit PHY.

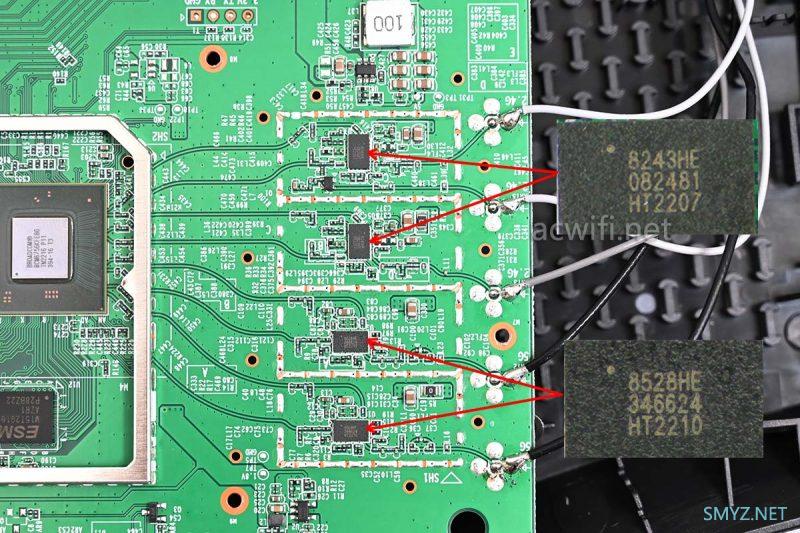

腾达AX12 Pro的双频均有外置了独立的FEM芯片。
2.4G FEM型号是KCT8243HE。

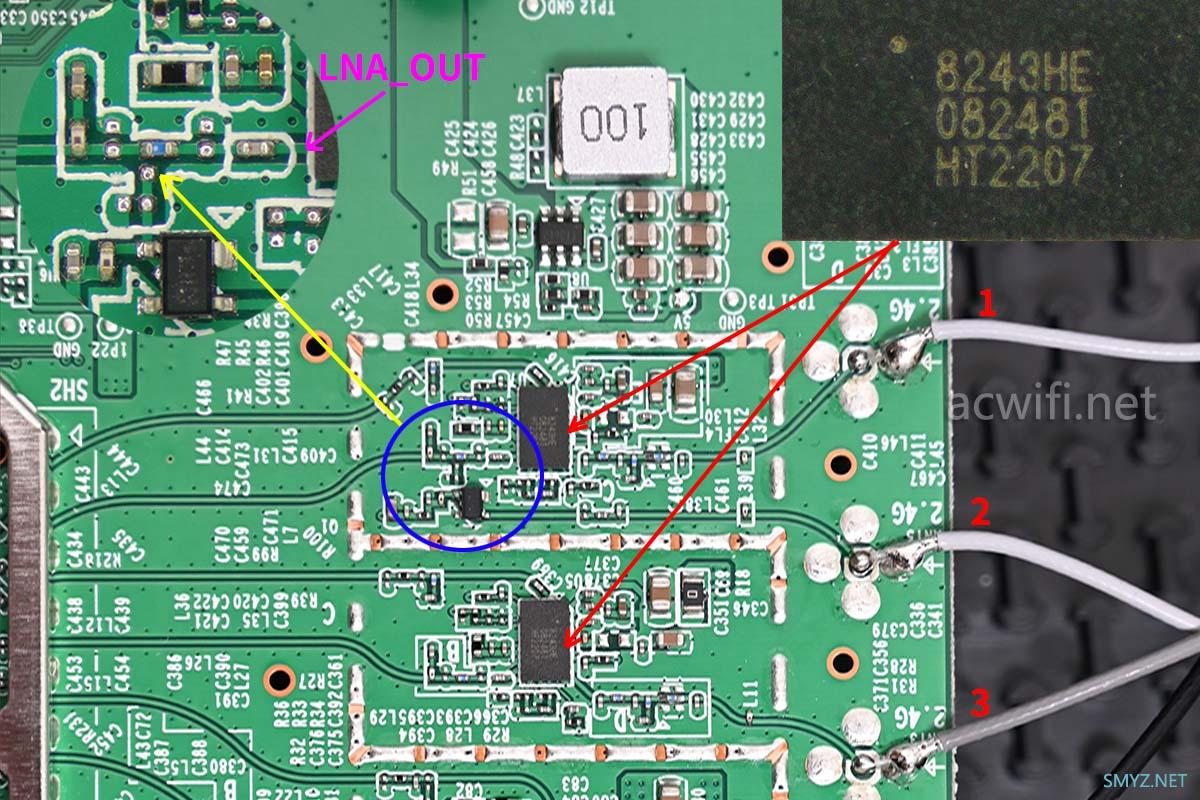

2.4G有三根天线，由上至下我做了标记，其中间2号天线连接到下图中的蓝色框位置，然后我把蓝色框里的电路放大放在左上角。下图紫色的”LNA_OUT“针脚是接收回来的信号通过低噪放大器（LNA）输出至无线芯片的RX端。可是2号天线最终没有连接LNA_OUT。我不是专业的，我看不懂！
我想大概是这个意思：这种可能是2T3R的天线分集设计，哪一路接收得好些就用哪一路的。而从电路图上，我的确看不出有接通无线芯片的RX端。
会不会是后期觉得这个辅助天线（2号）的接收灵敏度好难调，最后放弃了？
再放一张放大图给懂的人看看：
腾达AX12 Pro的5G FEM芯片型号是KCT8528HE：

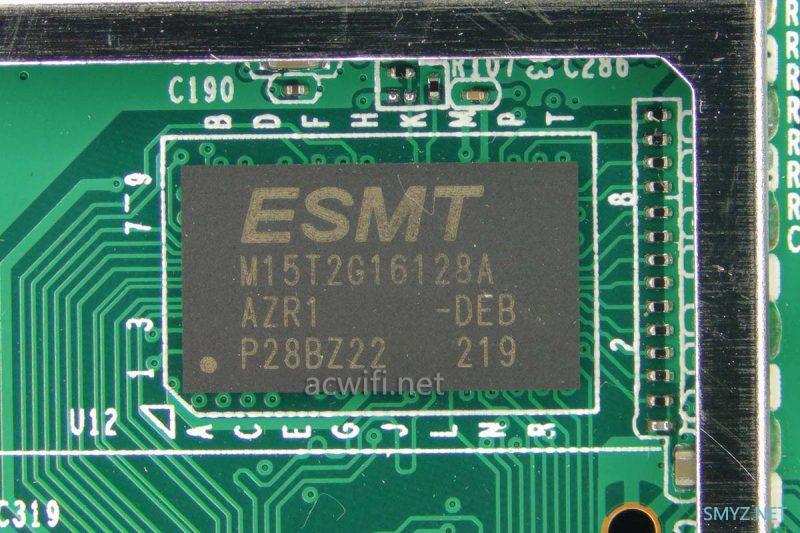

内存芯片型号是M15T2G16128A，容量256MB：

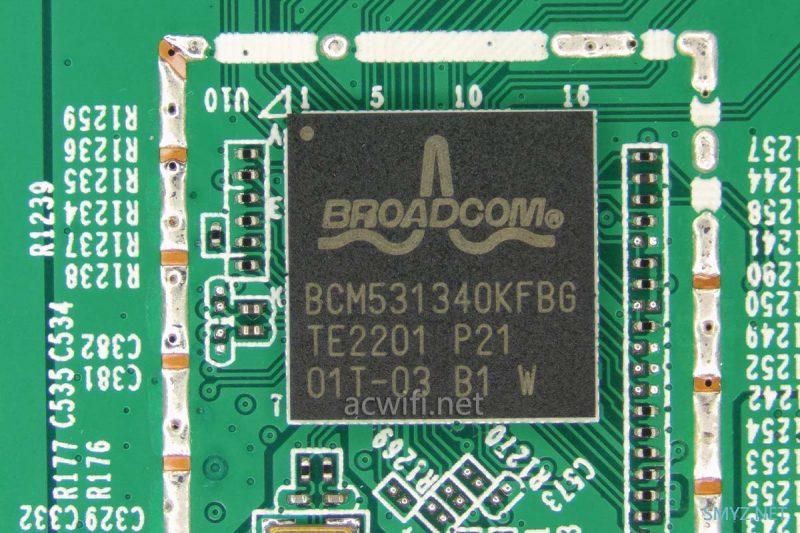

千兆交换芯片是博通的BCM53134O。
CPU、内存、交换芯片三者的位置关系：
至此，这台腾达AX12 Pro拆机完成。

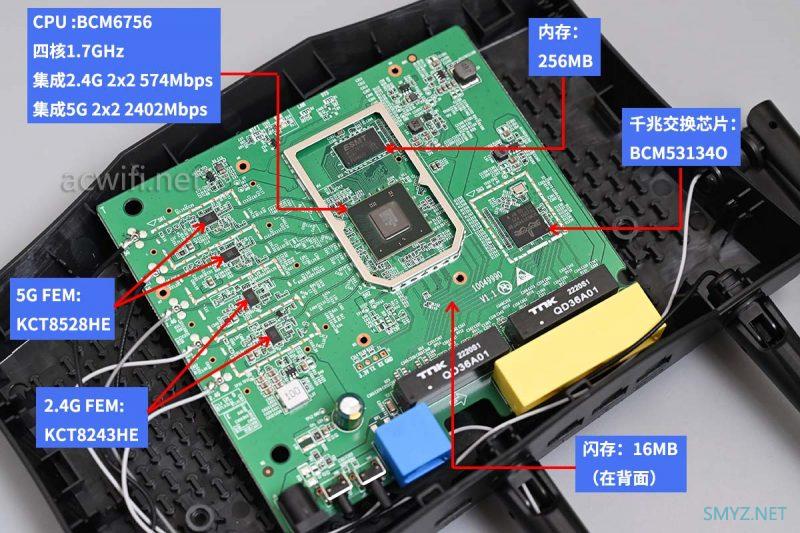

腾达AX12 Pro的所有芯片型号汇总如下：
最后在D点测速看看。有些人不懂D点是啥位置。D点是在一楼，路由器是放二楼：WIFI”位置。电信1000下行100上行。在D点是非常非常地难测到900兆以上，几首不可能，除非有个别变态的无线，用K50 Pro和小米11这种支持160MHz频宽的手机才行，公式是变态无线+160频宽终端=D点900+
今天有人问AX3000和AX1800在千兆网口下有没有区别？如果你用80频宽的手机是没啥区别，如果用160MHz频宽的手机，区别就明显了，在中距离下仍然有高速率，有高速率代表有更高的速度。除非AX3000的信号特别差。

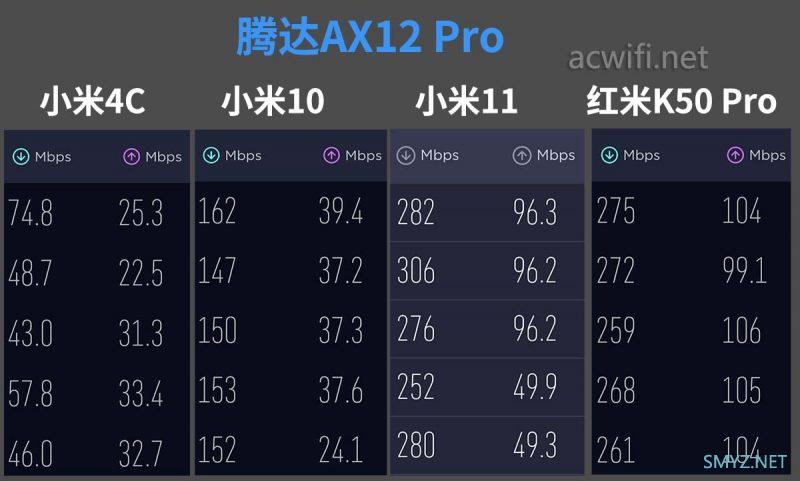

D点测速结果：
小米4C测速不到100，属于差了。但小米11和红米K50 Pro能超过250兆，160MHz频宽的效果还不错的，只差在80MHz频宽，或者说这80MHz频宽的无线一般般。
也有可能它的天线增益比较高所以不利于上下层的覆盖。

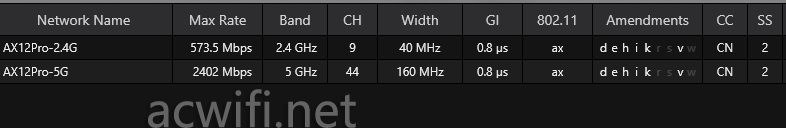

默认支持K和V：
支持MU-MIMO和波束成形：

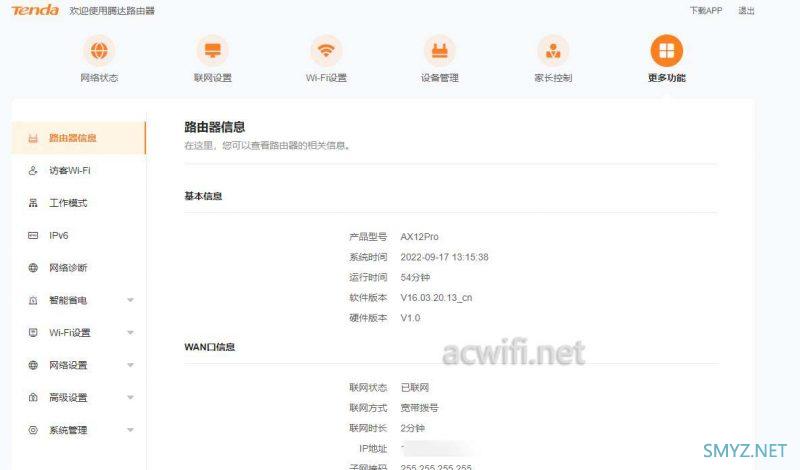

系统界面：

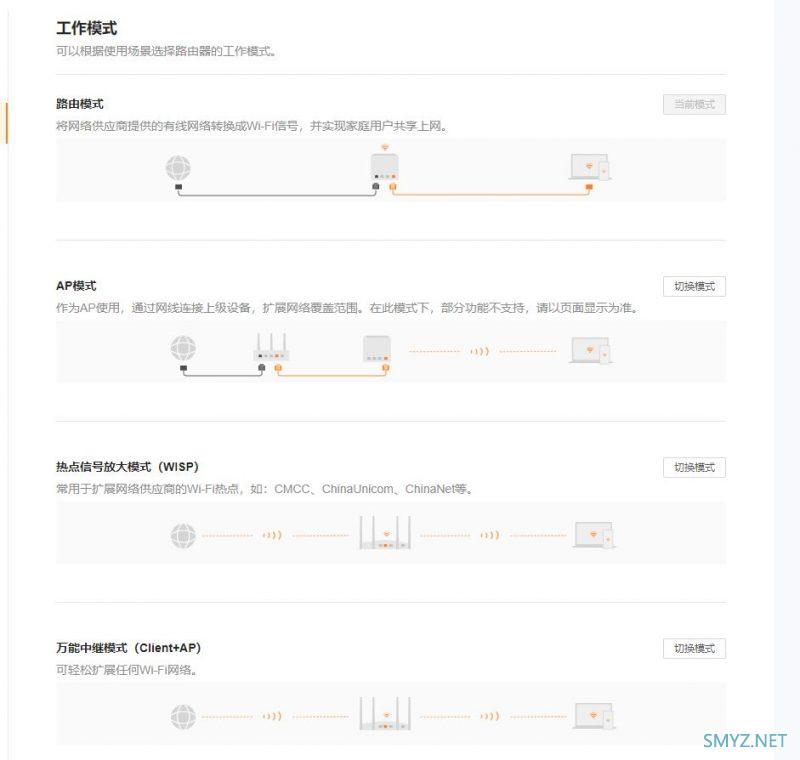

工作模式：

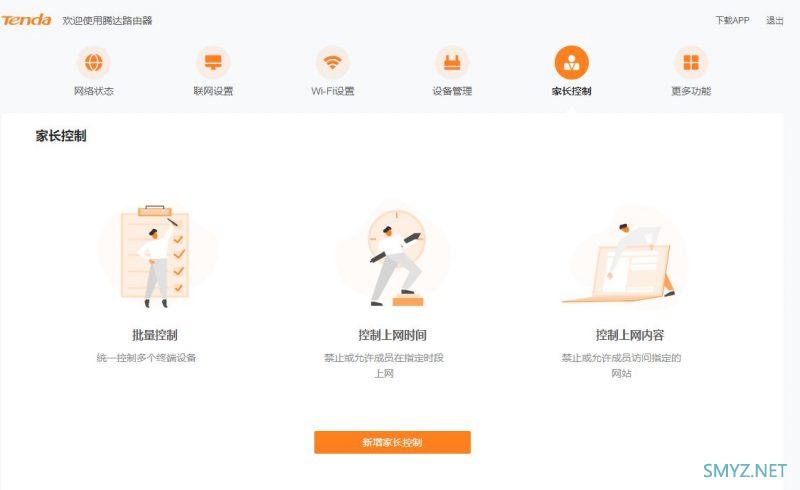

家长控制功能：

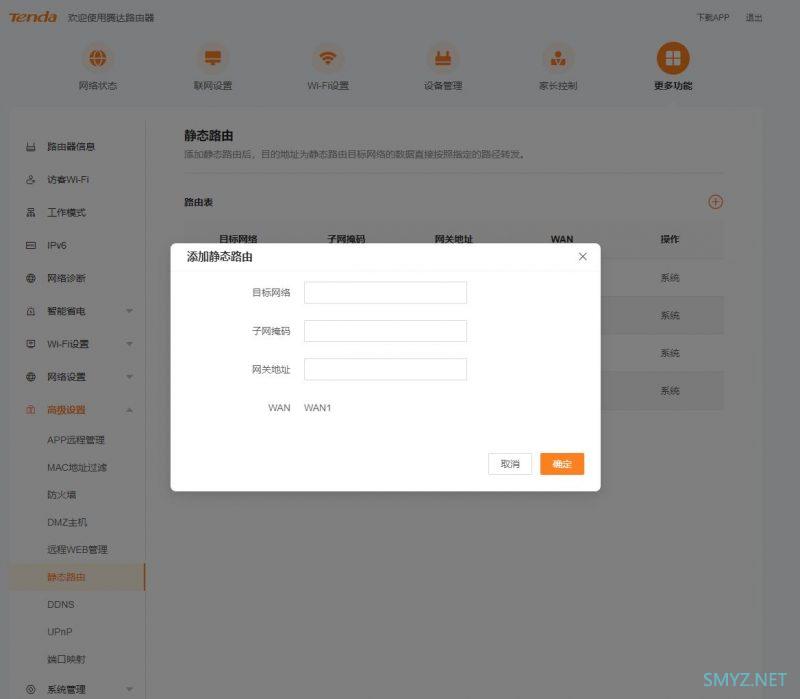

支持静态路由设置：
如果机身上盖可以有散热孔，底部就不会比较烫了。稳定不死机就行 ，管它多少度。
我个人认为，AX3000超过300块，都不值得，除非性能非常突出。以前没啥好选，现在多如脚毛。
同方案的华硕AX56U还卖到400多元。天呀！
