我觉得这款XDR6000才是纸片路由的完全体。因为这款温度和功耗都很低！
XDR3000和XDR5400这两款纸片路由已经拆过，本篇不再作细节上的描述。拆机文章如下：
TL-XDR3000易展Turbo版纸片路由拆机
TP-LINK纸片路由XDR5400拆机

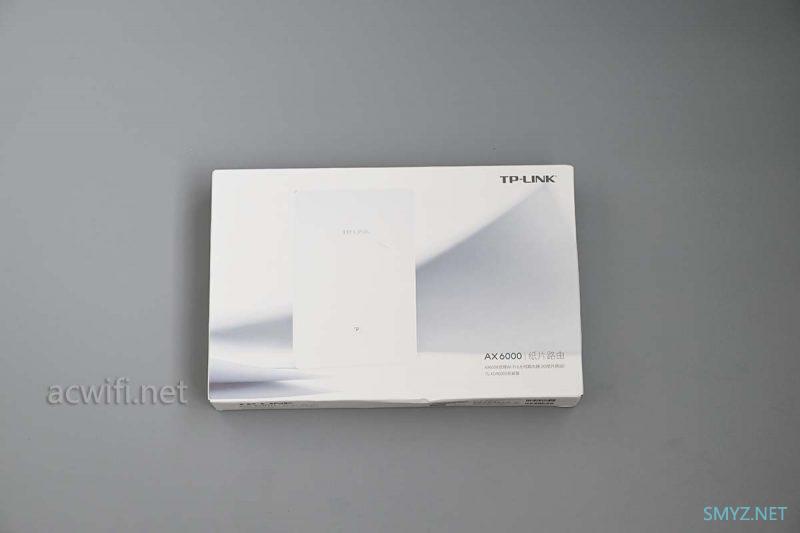

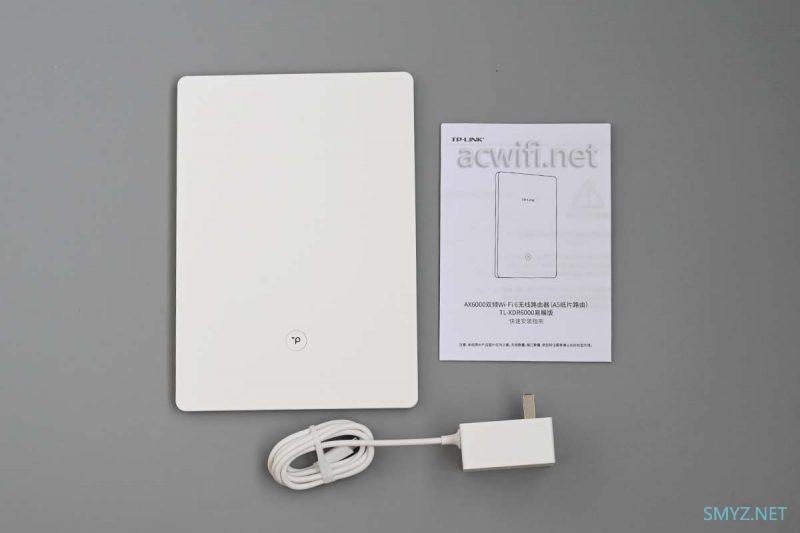

纸片路由的外包装都一样，尺寸大小一致：
机身大小就如A5纸。
电源是专用的，这个电源如果坏了，都不知道哪里买。

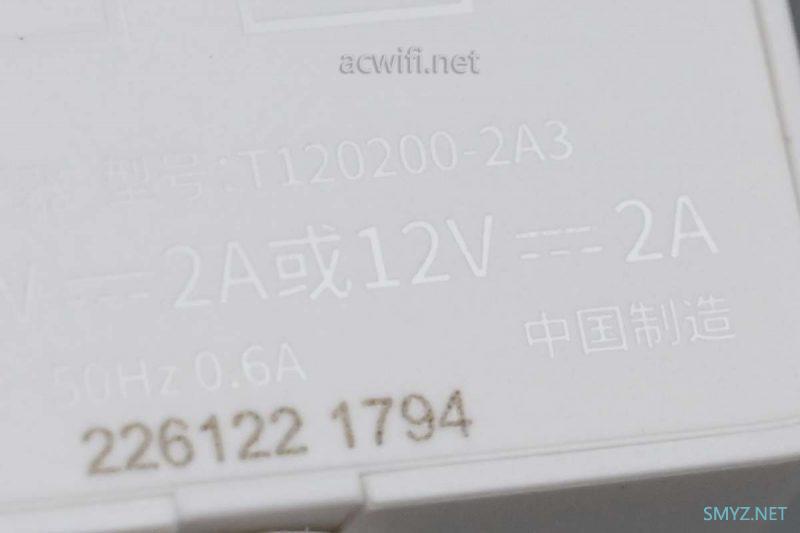

电源输出规格是12V/2A：

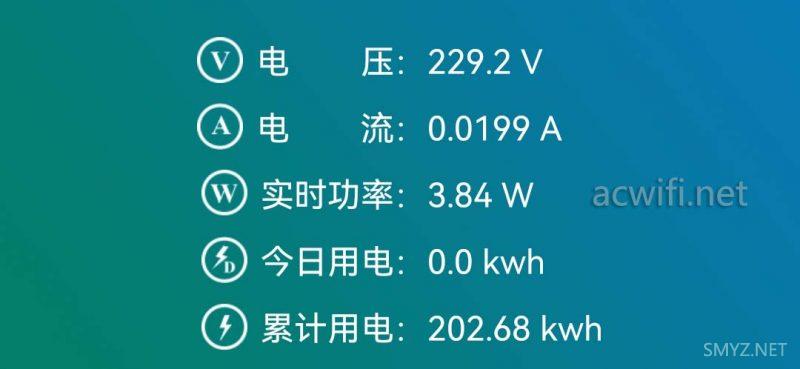

实测待机功率只有3.8Ｗ，对于AX6000的无线规格来说，这点功耗真是非常低，可以说目前这款是最低的。
功耗低，发热也直线下降，所以我才说它是纸片路由的完全体。

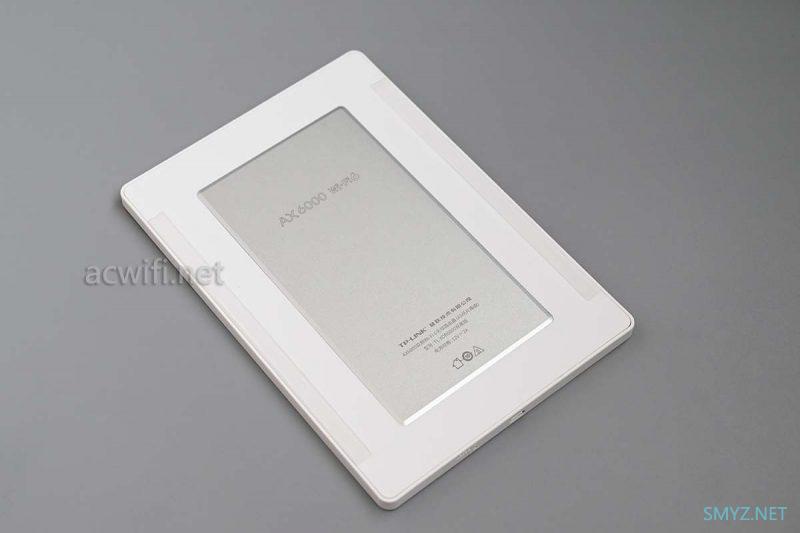

背面的散热板只是大面积的平面，散热总面积不大，所以还是有点温度的，尽管如此，这款XDR6000比XDR3000和XDR5400凉快太多。

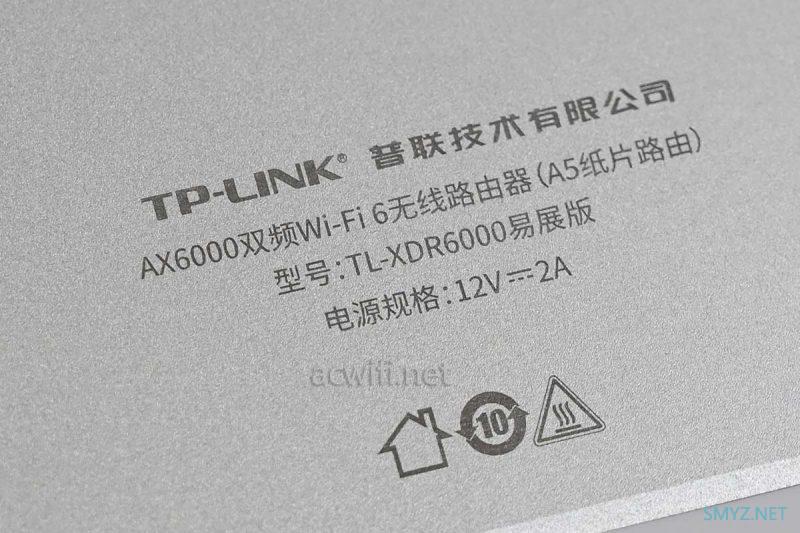

型号：TL-XDR6000易展版
从功耗上来看就不可能是高通的方案！直接撬开看看吧。
撬的过程中肯定会有卡扣断裂的，而且有些地方上了胶。

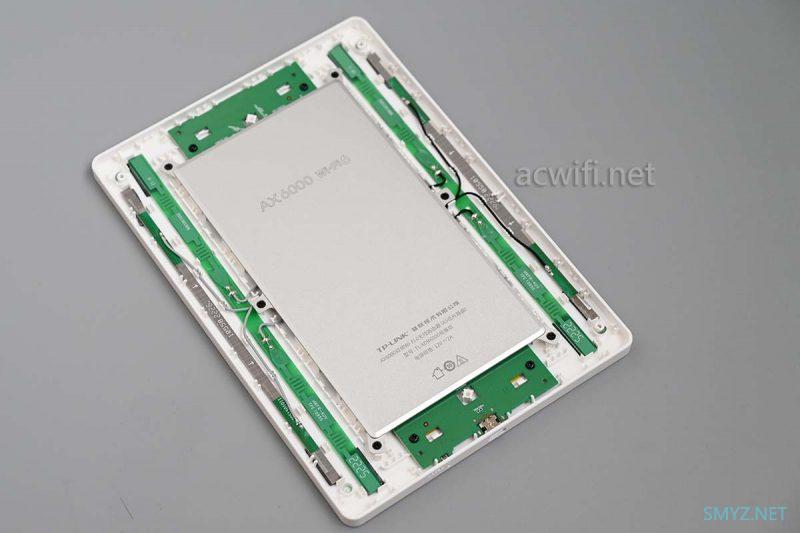

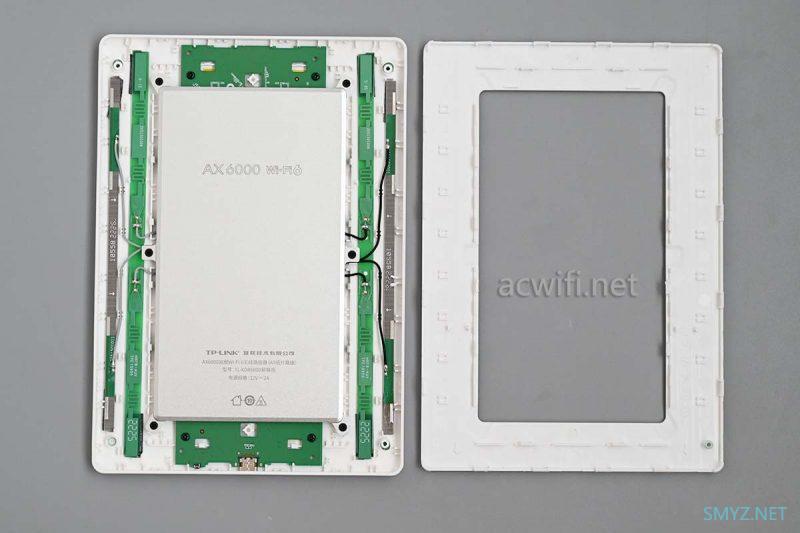

一共有四片双频PCB天线：

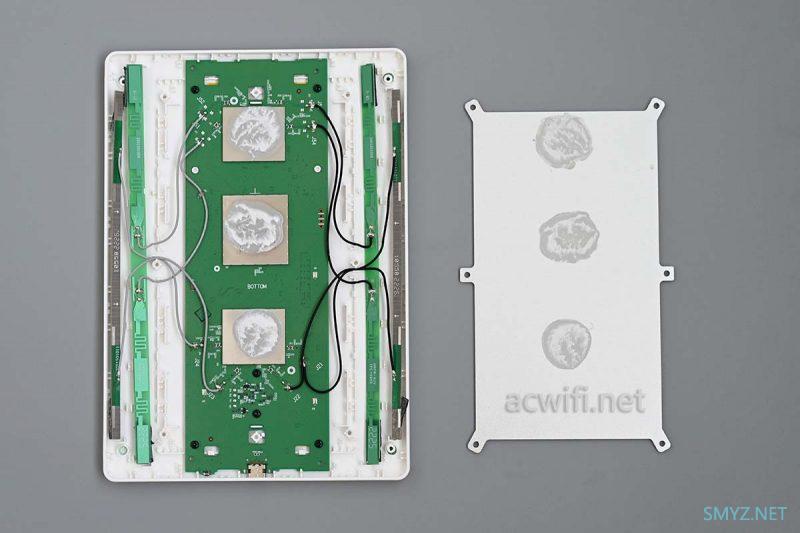

把散热板拆出来：

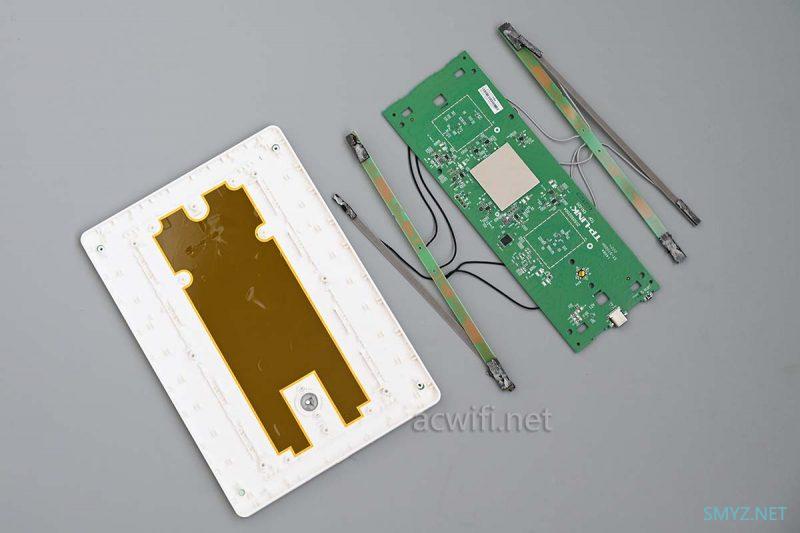

拧出主板上的固件螺丝后连着PCB天线一起拆出：

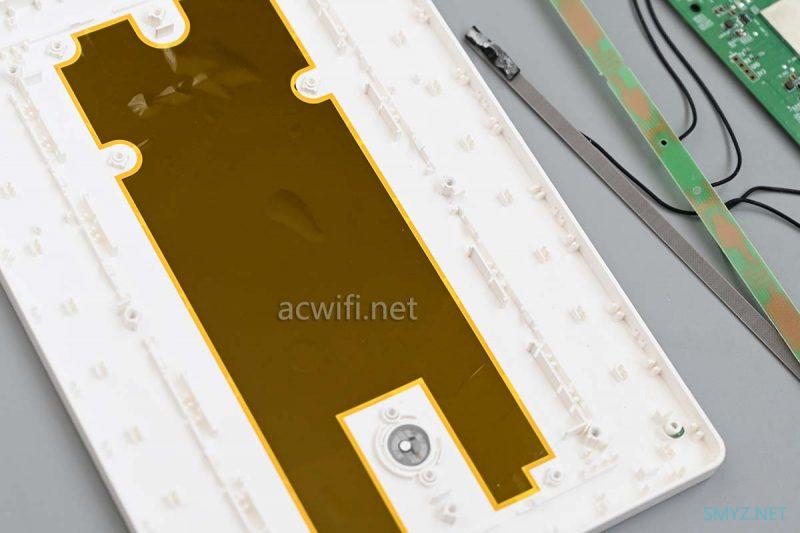

主板这一面上只有一片屏蔽罩：

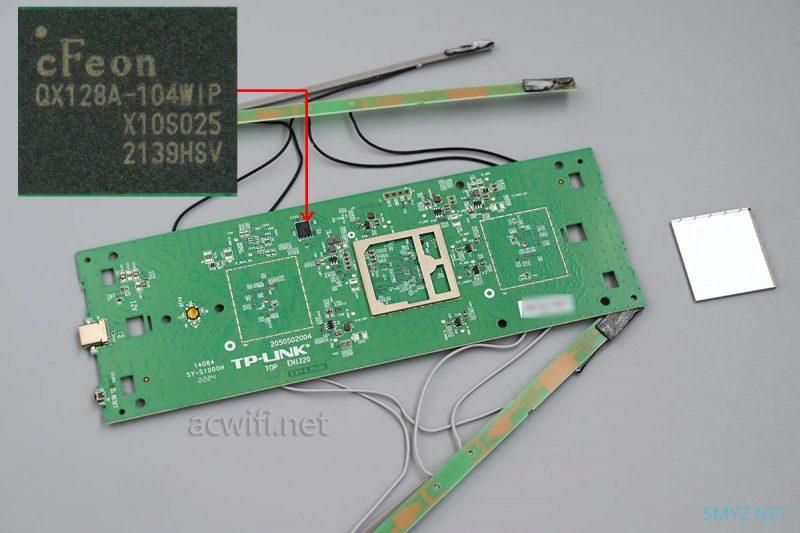

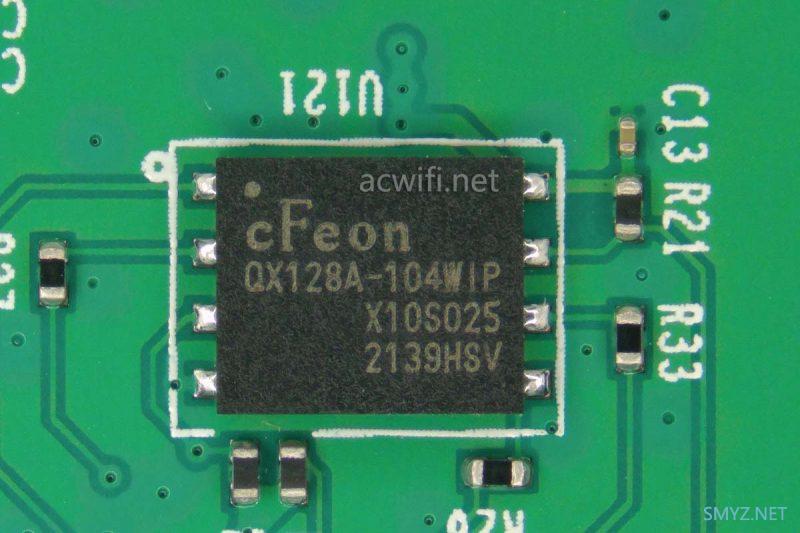

撬开屏蔽罩，里面空的。屏蔽罩旁边有一颗闪存芯片，容量16MB：

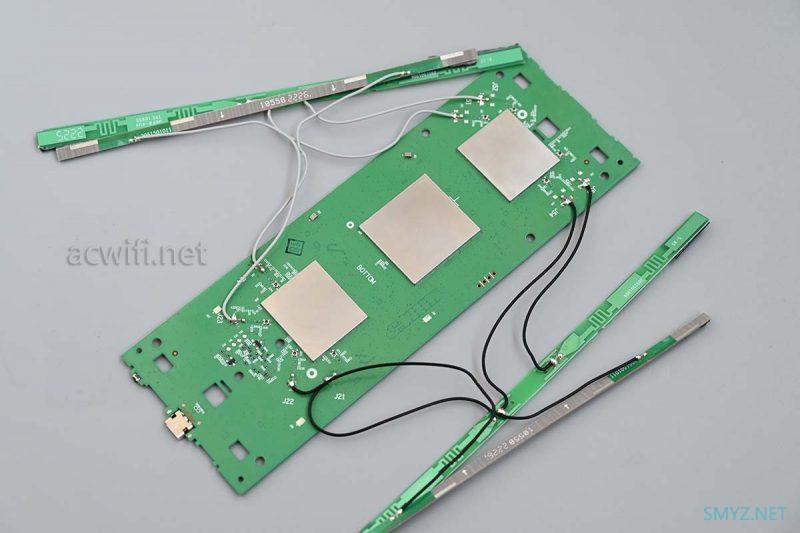

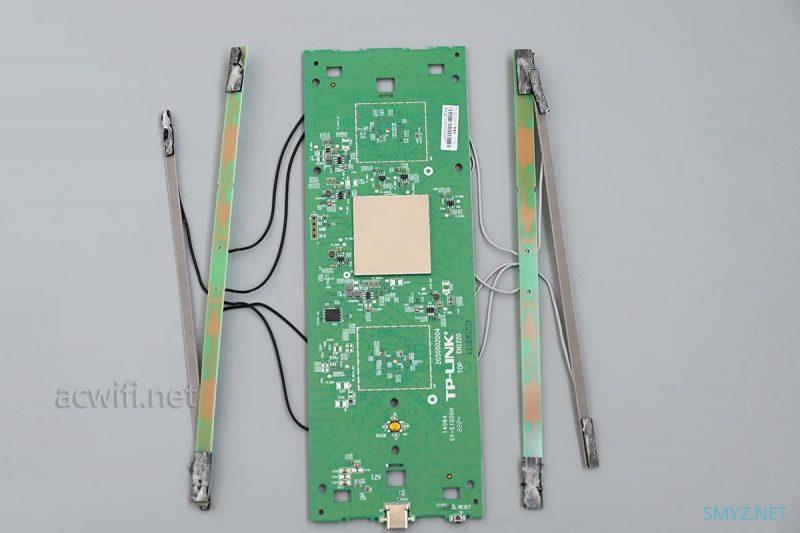

翻过来看主板另一面：

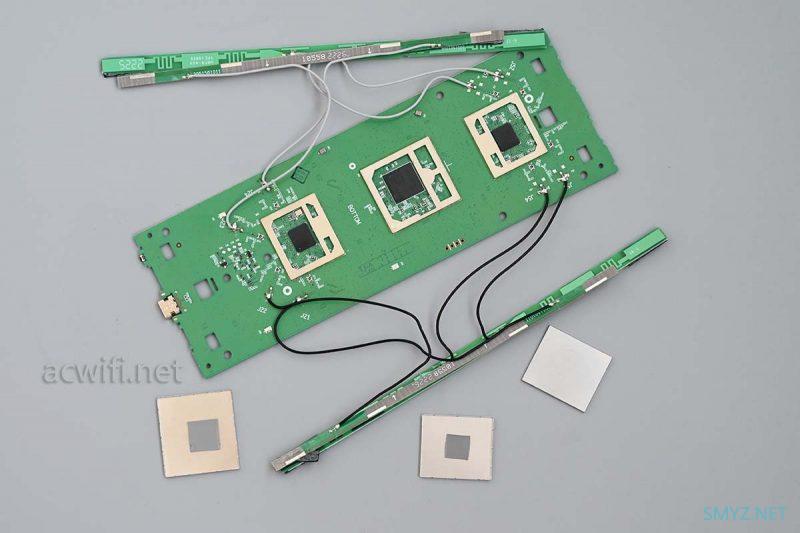

撬开三片屏蔽罩：
先看这款XDR6000纸片路由的CPU是什么。

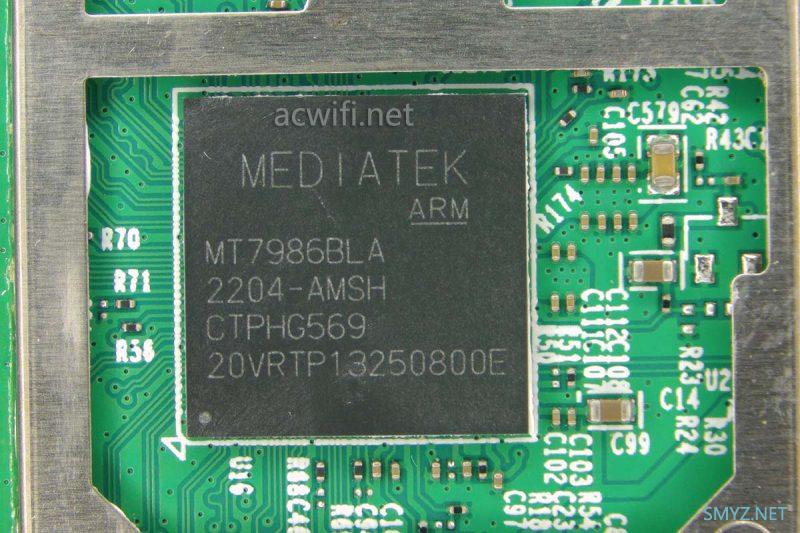

CPU型号是MT7986B，四核A53，频率1.6GHz，12nm制程，集成了512MB内存，2.4G和5G的无线基带也在里面。

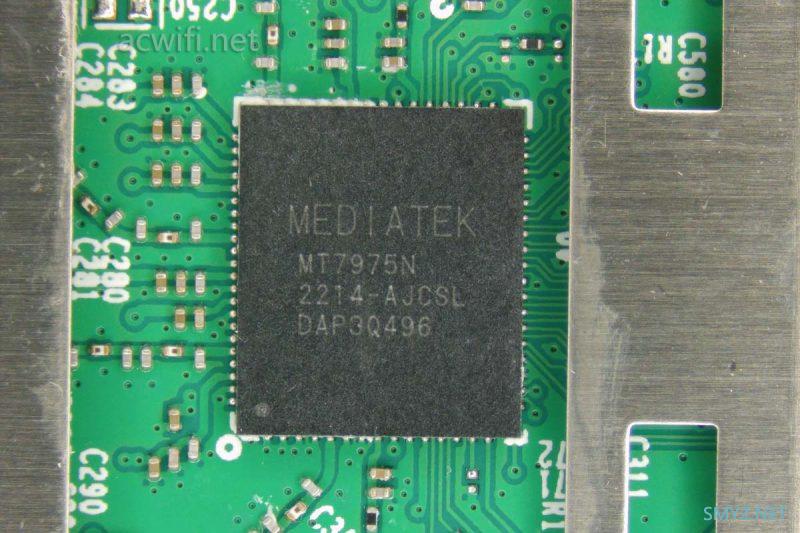

2.4G射频芯片是MT7975N，支持4x4MIMO，最高速率1147Mbps：

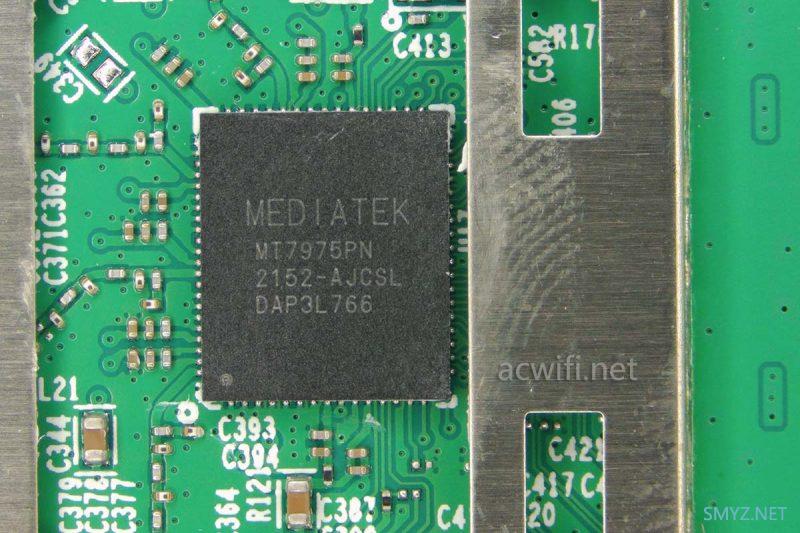

5G射频芯片是MT7975PN，支持4x4MIMO，最高速率4804Mbps：

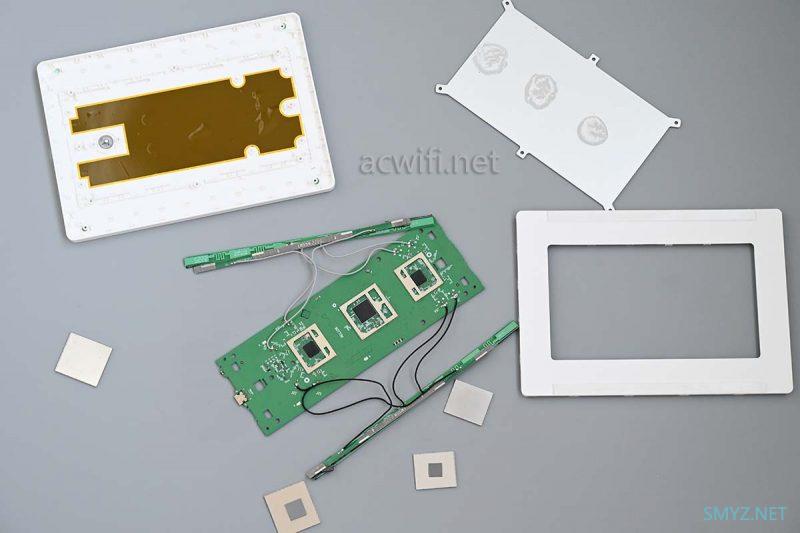

算是拆完了：

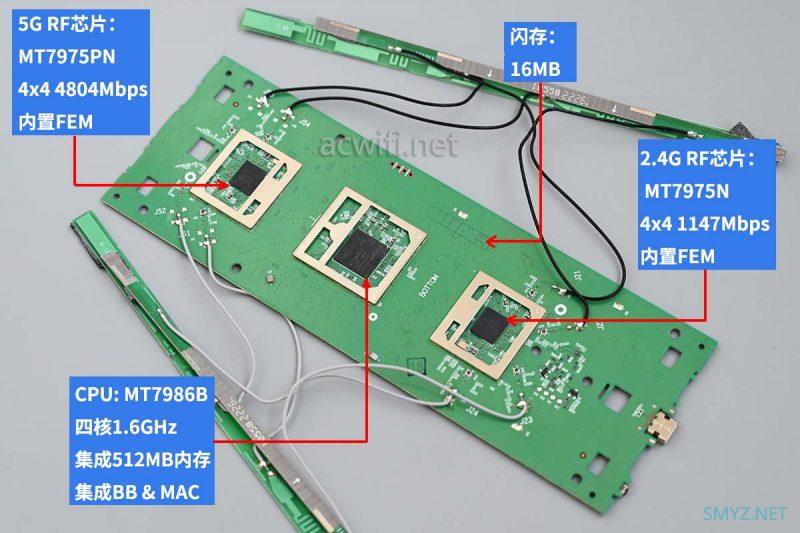

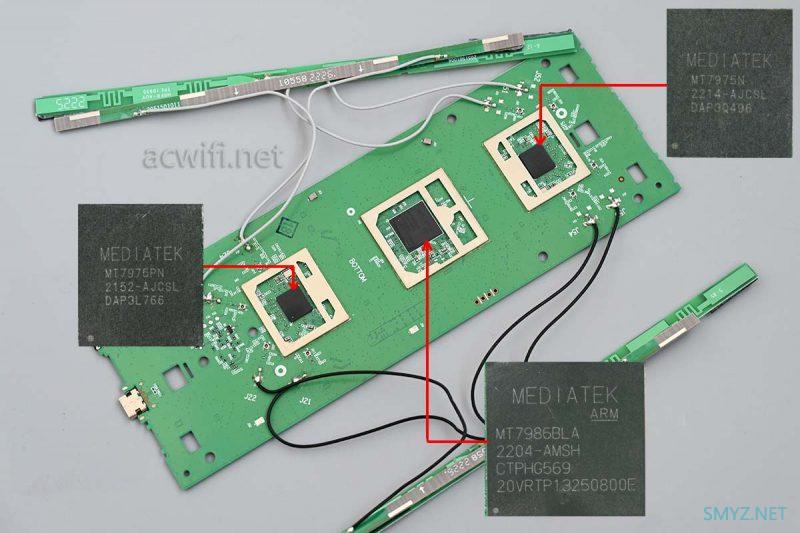

芯片型号汇总图：
这款纸片路由的硬件配置就如XDR6020减去所有网口后剩下的。
在测D点位置测速看看吧。因为没有网线，只能通过无线组网之后才能进行speedtest测速。主路由是XDR6050,5G信道设置为44.

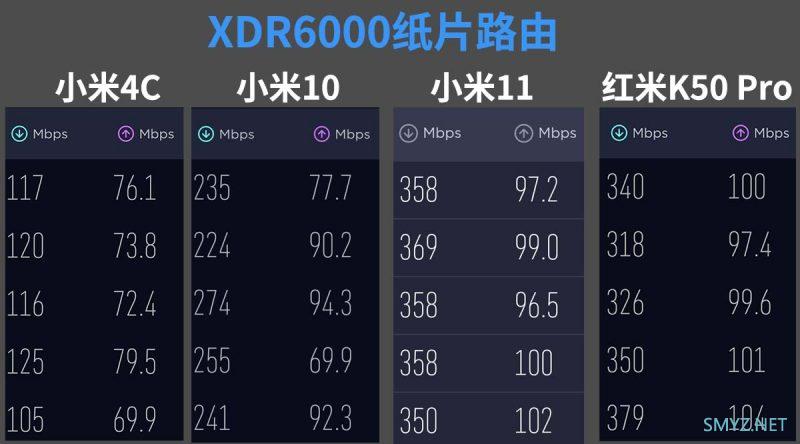

四台手机的测速结果如下：
小米4C的测速结果不是很好，其它还行！可能它的天线是真的不利于上下两层的覆盖。
XDR6000与主路由XDR6050放在同一个房间内，手机靠近纸片路由，断开wifi重开wifi，通过查看MAC地址确保连接上的是纸片路由的信号，然后进行测速，测得的最大速度是600多Mbps。
如果把XDR6050的5G信道设置为161，频宽只能有80MHz，用同样的方式测速，刚好够500Mbps。
我以为能有900Mbps呢（160MHz频宽），看来无线组网后的无线速度这个”课题”要研究一下。

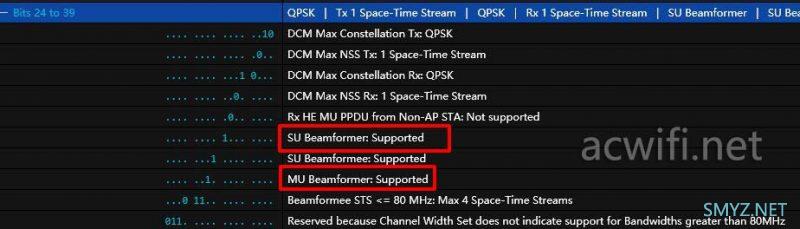

肯定是支持802.11k和802.11v的，也支持MU-MIMO和波束成形：
（我发现主路由关了DHCP服务，纸片路由也能与之组网使用，意思是，不管主路由是啥模式。）
529元的价格，如果你的确是没有拉网线，也没地方摆放一台无线路由器，那么，这台省地省操作的纸片路由比较适合你！
如果拉了网线，别选择！
XDR6000纸片路由京东购买链接
以后有空，一起拿三款纸片路由搭配不同的主路由做个测速看看。
这款是绝对的低功耗，相对的低发热。
