TP-LINK XDR6050易展版拆机

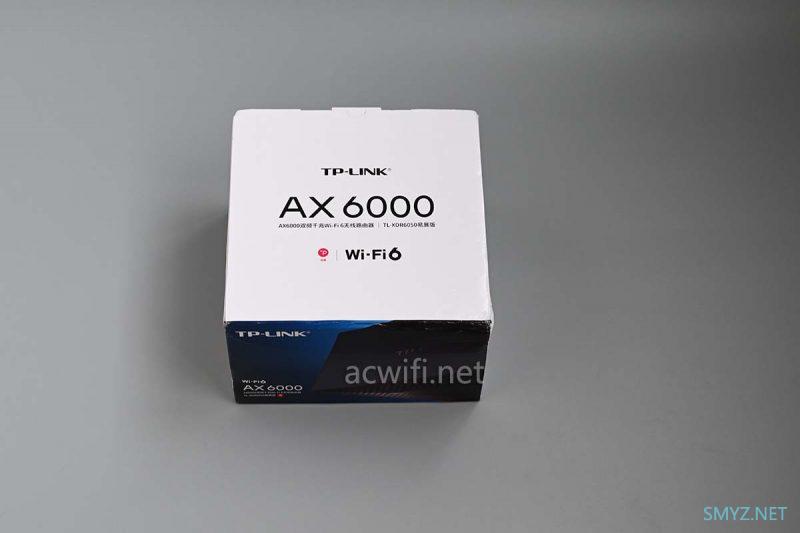

XDR6050的外包装是有封塑的,拆机之前已经拿出来简单开机测试。

TP-LINK XDR6050易展版拆机

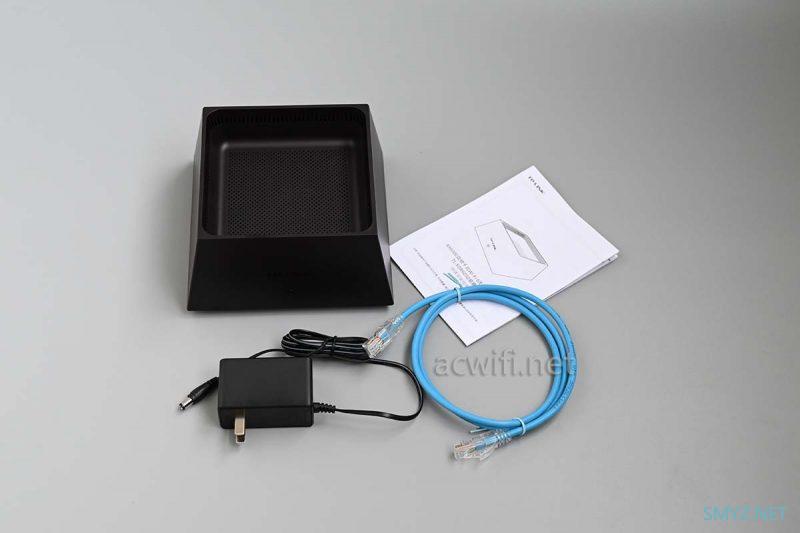

机身和配件 :

TP-LINK XDR6050易展版拆机

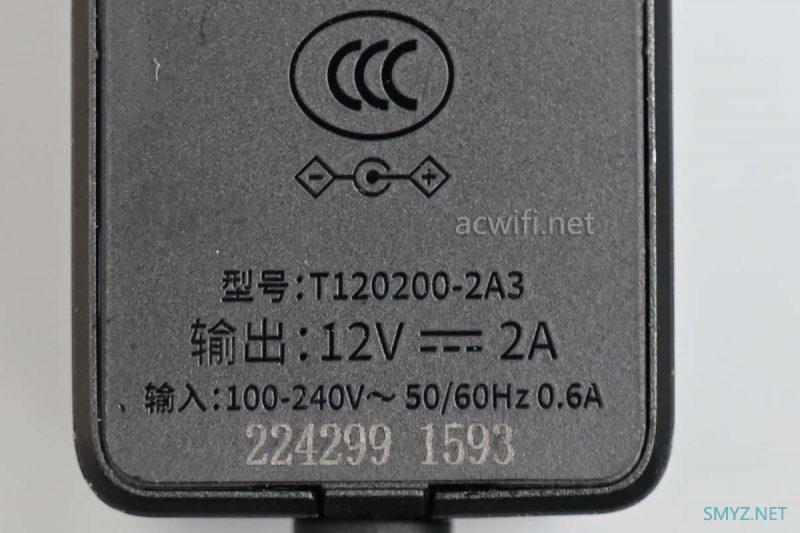

电源输出规格是12V/2A,实测联网后的待机功率是4.9W,比XDR6020还要低一点点,可能电路板体积小了,走线短了所以损耗就少了吗??

可以说这是目前为止功耗最低的AX6000 Wi-Fi 6无线路由器。如还有更低的请报上名来!

TP-LINK XDR6050易展版拆机

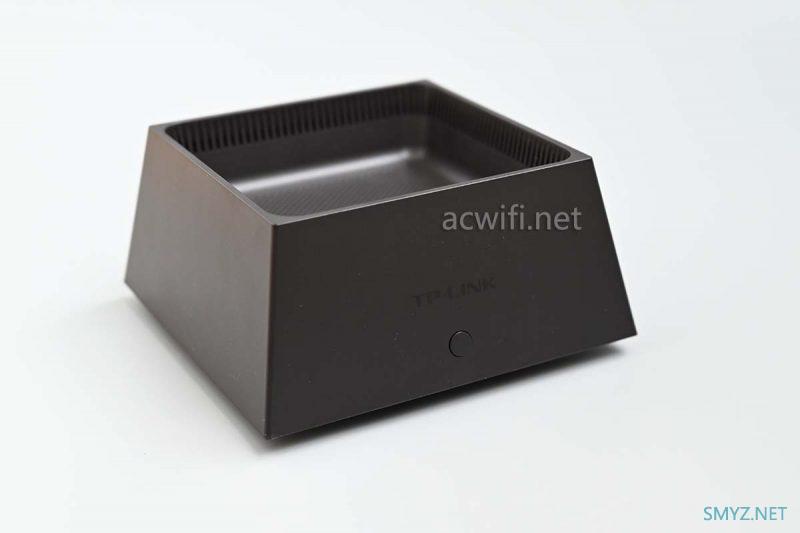

XDR6050的外壳大家都比较熟悉了,就是烟灰缸的造型,最初是在XDR3250上使用,然后是XDR5450,接着就是这款XDR6050。

体积小,不占地,没有天线的左顶右撑,显得顺眼一些。

TP-LINK XDR6050易展版拆机

外壳尺寸:长153mm;宽153mm;高77mm

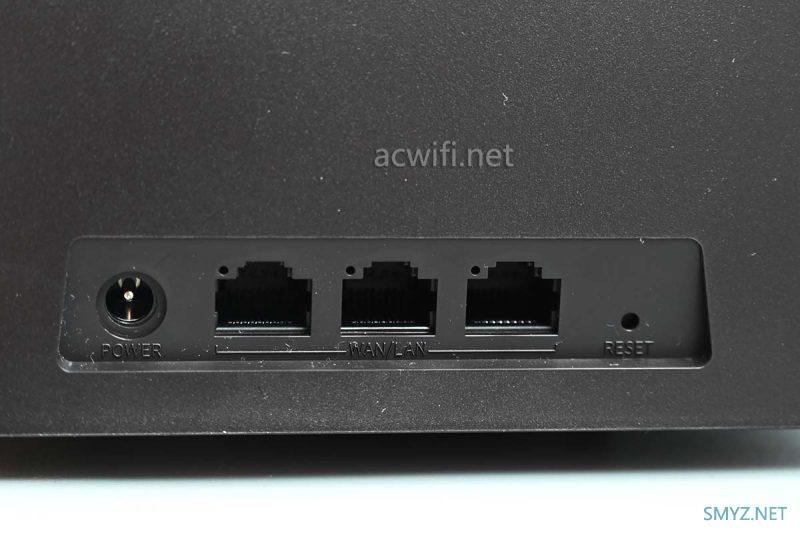

可是这样的小巧外观有着明显的缺点:只有三个网口:

TP-LINK XDR6050易展版拆机

同时因为自身高度比较矮,不太利于无线覆盖,所以建议摆放时尽量占据高地。让它有一种”一览众山小“的自豪感,它的无线威力才能最大化。

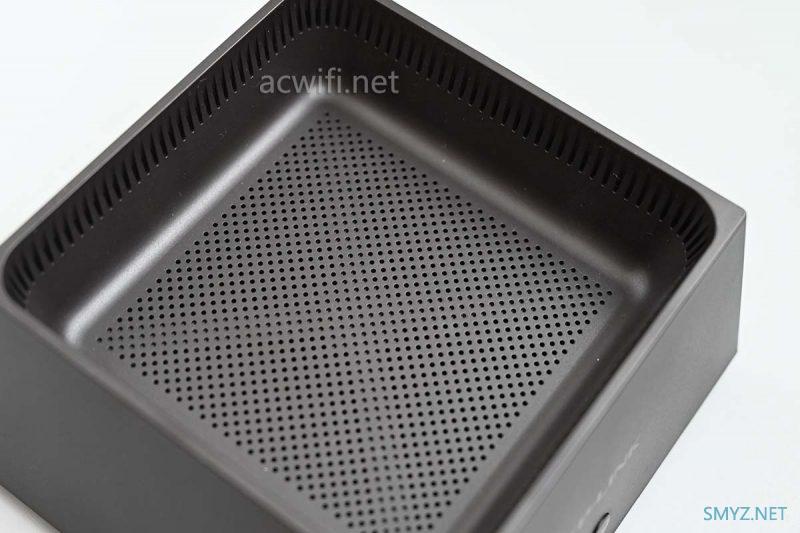

这款外壳真的不需要担心散热问题,表面有好多好多散热孔。

TP-LINK XDR6050易展版拆机

底部周围一圈也有许多许多的散热孔:

TP-LINK XDR6050易展版拆机

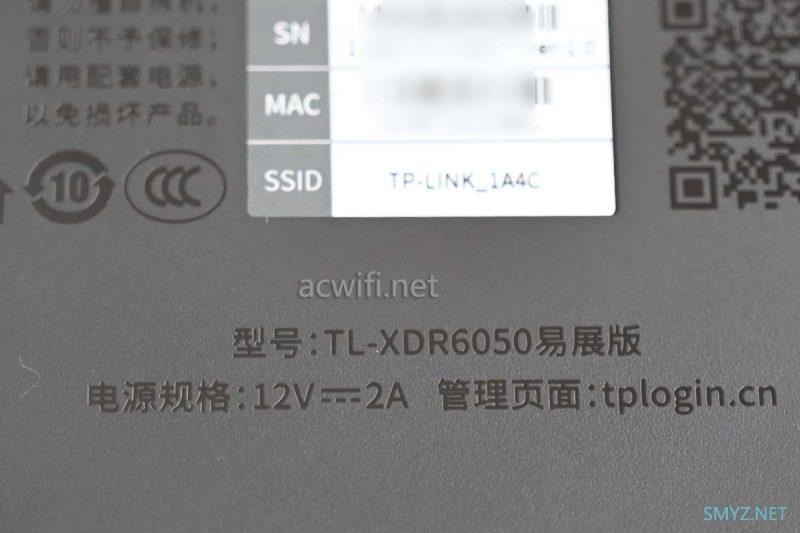

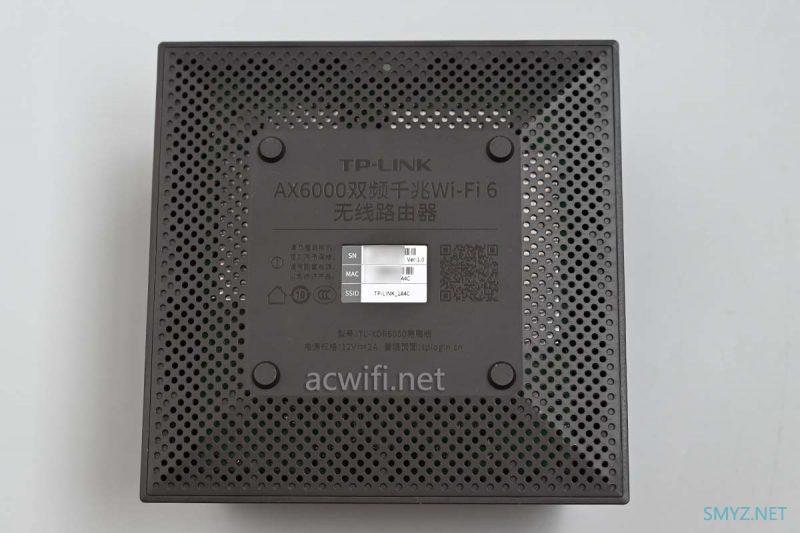

型号:TL-XDR6050易展版

TP-LINK XDR6050易展版拆机

从底部撬开,没有螺丝的,直接撬开就行:

TP-LINK XDR6050易展版拆机

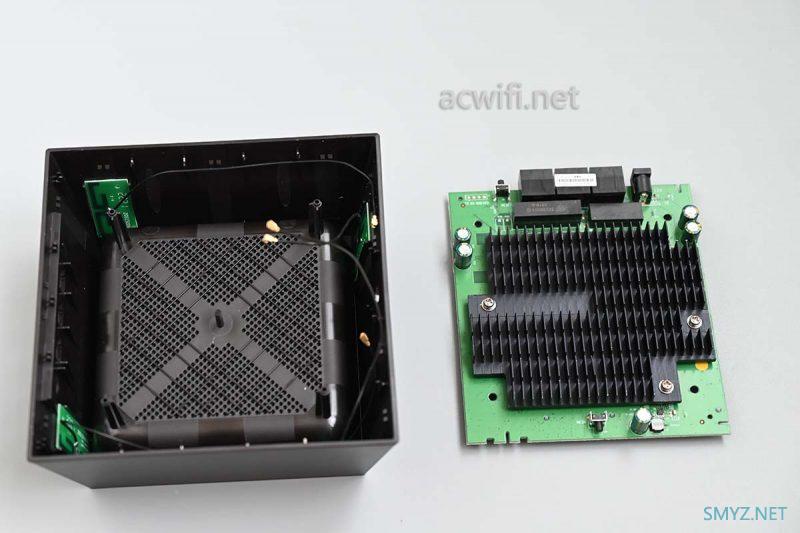

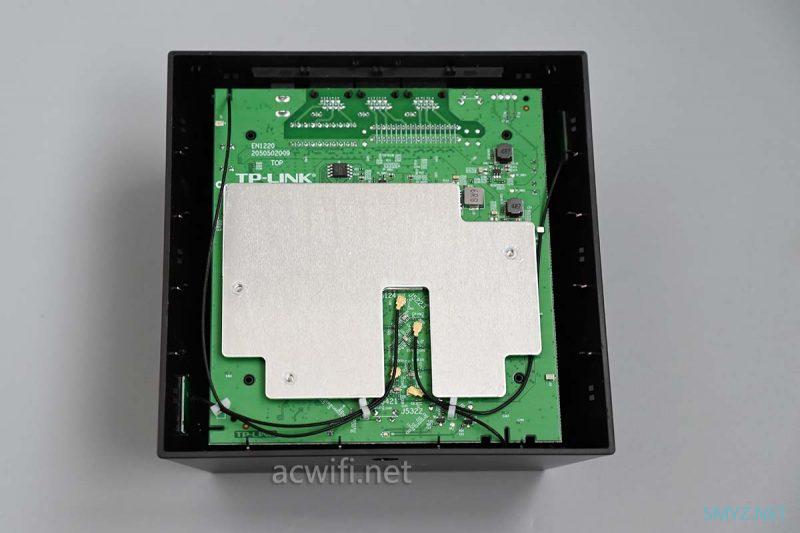

取下天线接头,取出主板:

TP-LINK XDR6050易展版拆机

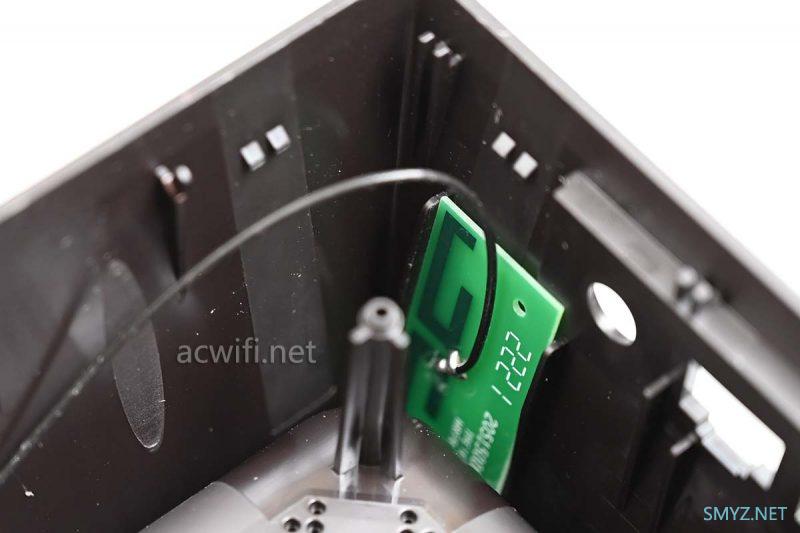

每个角落均有一片双频PCB天线:

TP-LINK XDR6050易展版拆机

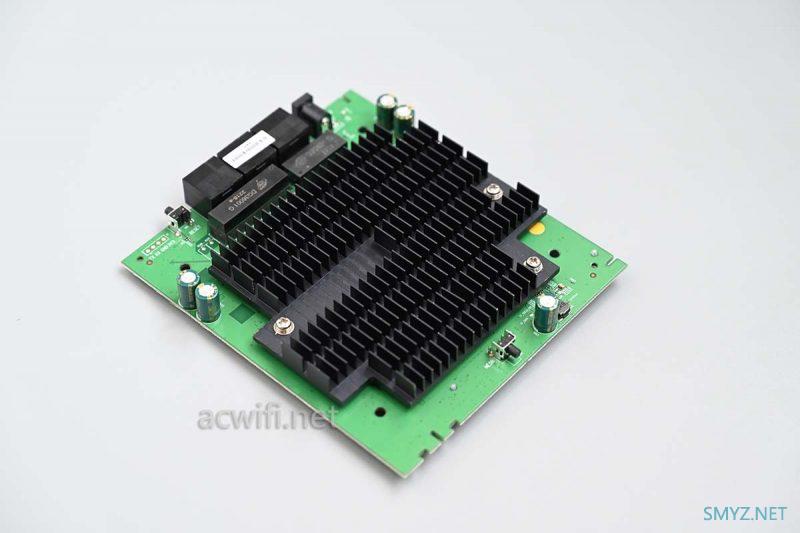

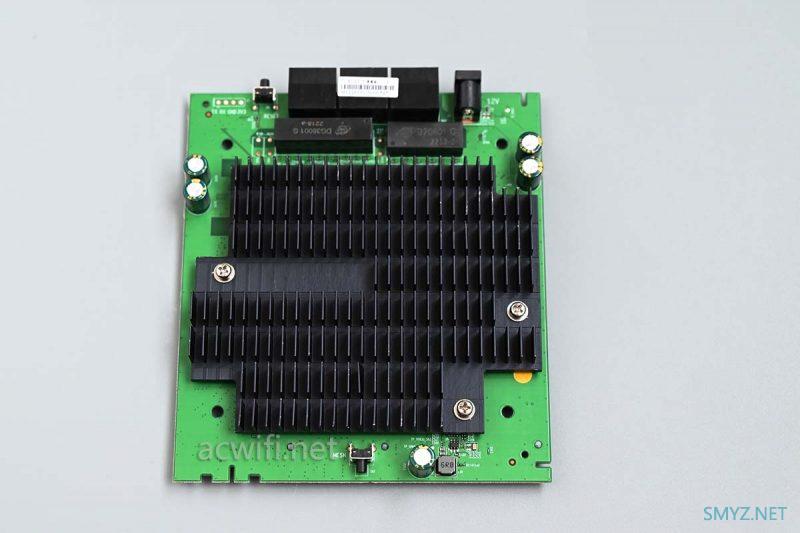

这一面看网口所以我定义为主板正面,这一面是朝上放置,即散热器的热量通过机身顶部的散热孔散开:

TP-LINK XDR6050易展版拆机

TP-LINK XDR6050易展版拆机

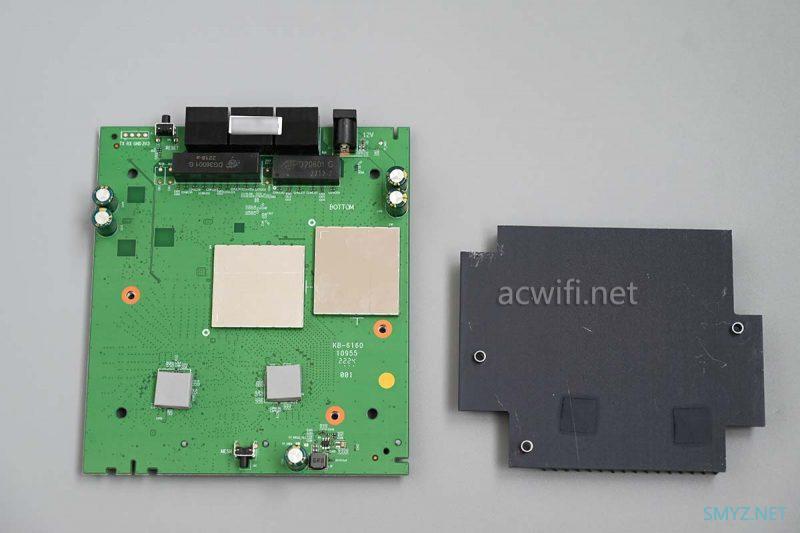

拧出三颗固定散热器的螺丝之后:

TP-LINK XDR6050易展版拆机

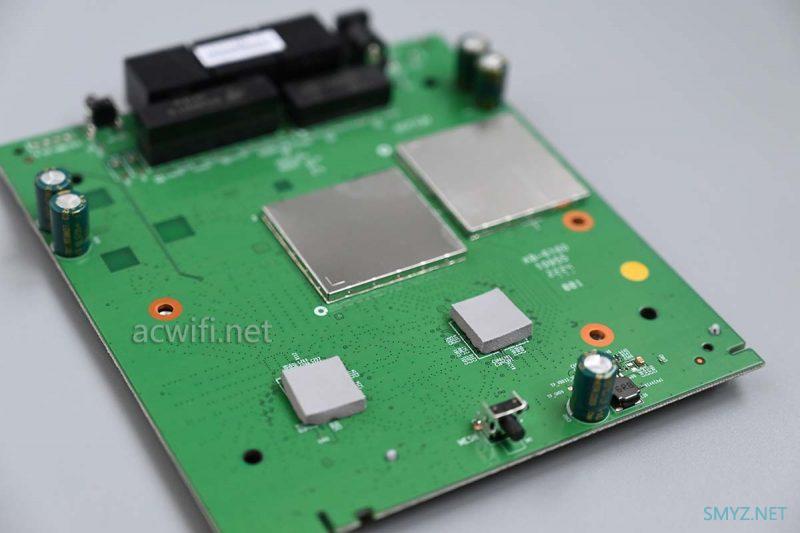

两颗导热硅脂垫片,估计就是在两颗无线芯片的正下方:

TP-LINK XDR6050易展版拆机

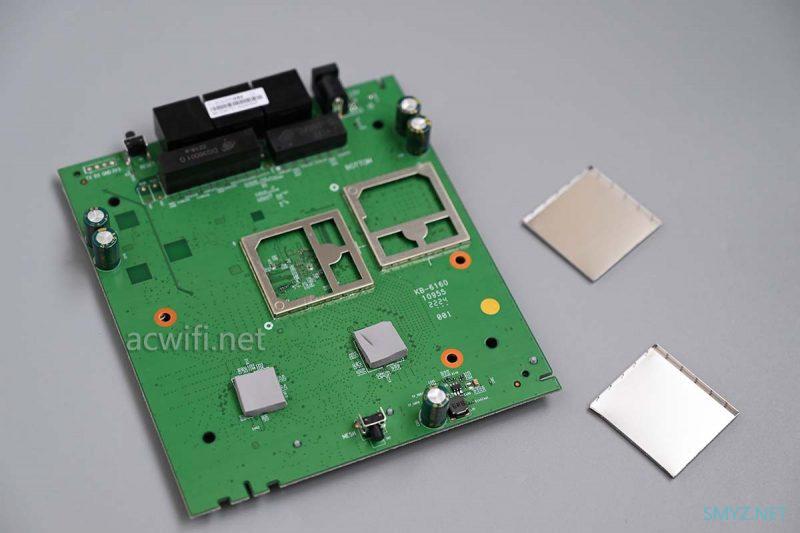

撬开两片屏蔽罩,空的:

TP-LINK XDR6050易展版拆机

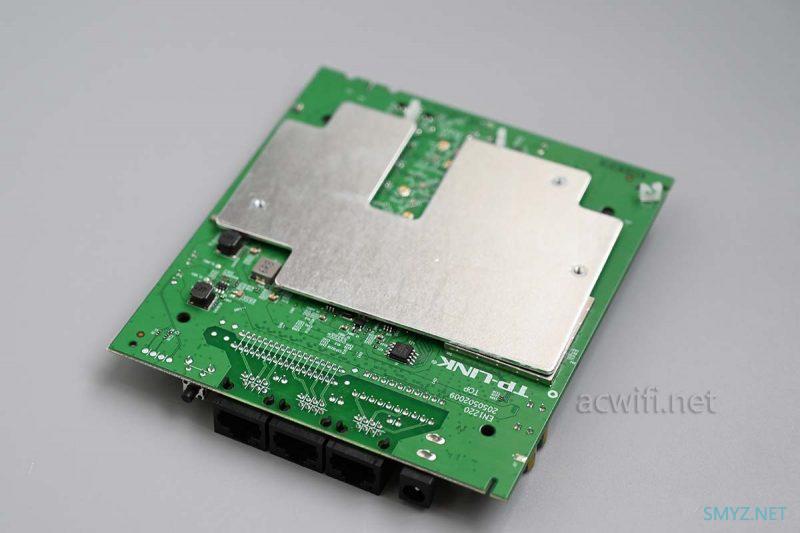

翻过去看主板背面:

TP-LINK XDR6050易展版拆机

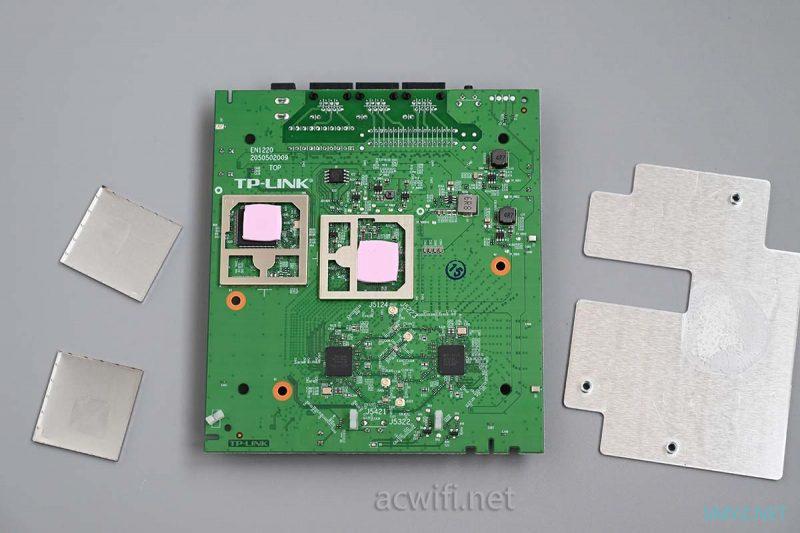

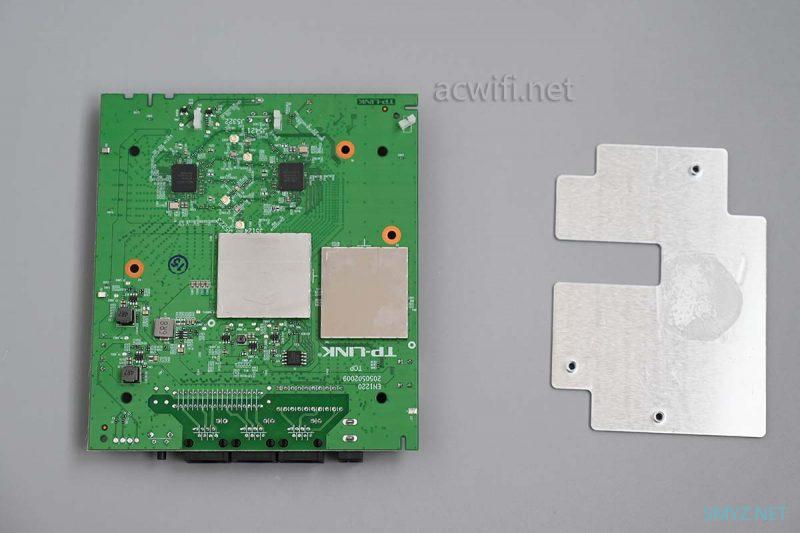

拿下散热板:(左边的屏蔽罩上也有硅脂,我抹干净了)

TP-LINK XDR6050易展版拆机

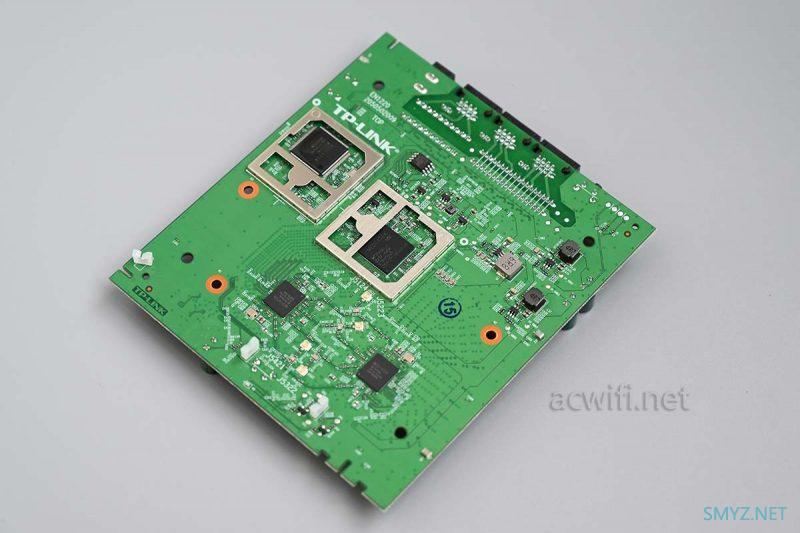

撬开屏蔽罩:

TP-LINK XDR6050易展版拆机

咽为没有外置的FEM,所以看上去没有太多的芯片:

TP-LINK XDR6050易展版拆机

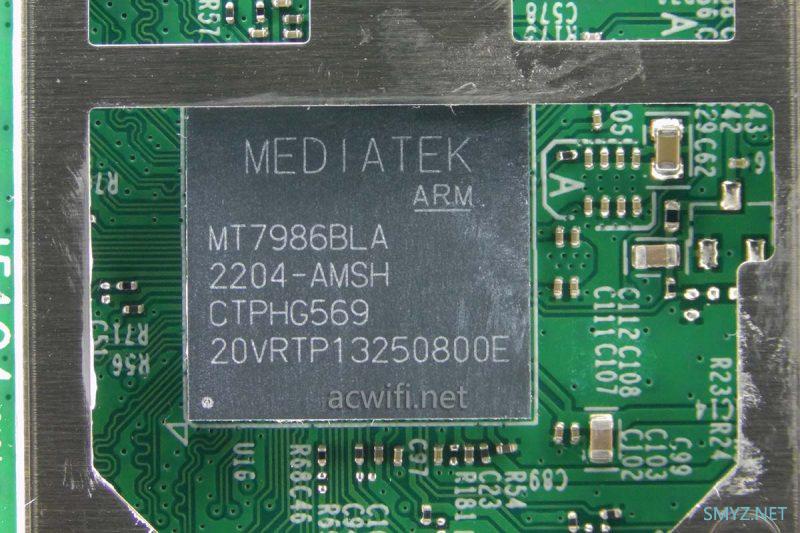

XDR6050的CPU型号是MT7986B,四核1.6GHz,集成了512MB内存,跟XDR6020用的CPU是同一款。

TP-LINK XDR6050易展版拆机

MT7986B除了集成内存,也集成了无线基带(BB)和MAC。

2.4G支持最多8个OFDMA用户,带机量256台,

5G支持最多16个OFDMA用户,带机量256台。

所以这台XDR6050的带机量是512台。

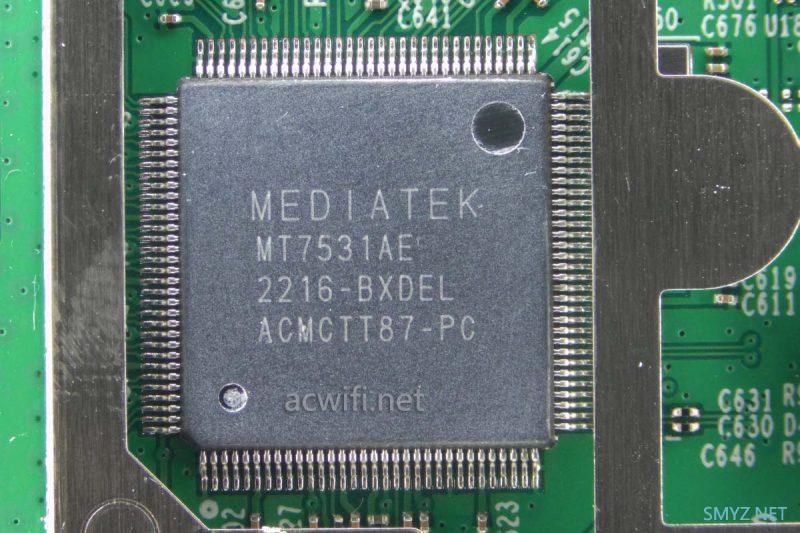

因为集成了太多东西,所以挤不下千兆交换芯片了,需要外挂一颗千兆交换芯片,型号是MT7531A:

TP-LINK XDR6050易展版拆机

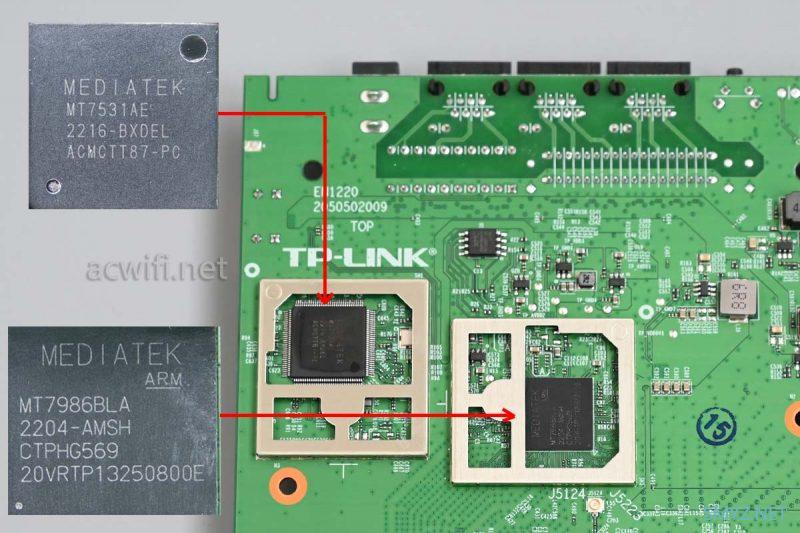

CPU和交换芯片的位置关系:

TP-LINK XDR6050易展版拆机

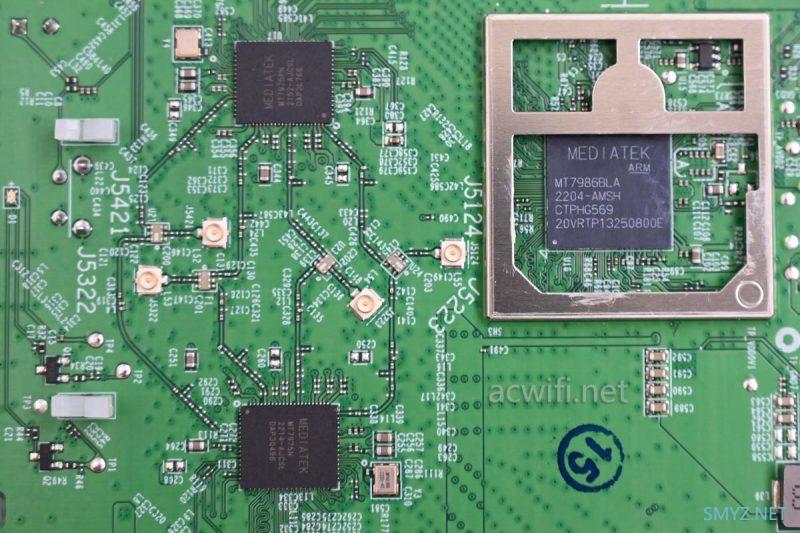

MT7986B接了两颗无线芯片,2.4G和5G射频天线通过双工器合路妆在一个IPX座子上:

TP-LINK XDR6050易展版拆机

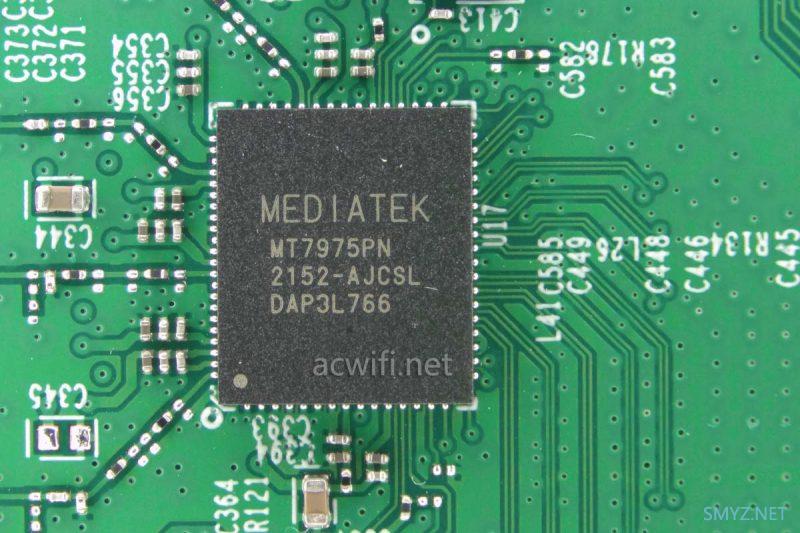

XDR6050的5G无线芯片型号是MT7975PN,严格上来说它不算无线芯片,只是无线RF芯片,因为BB和MAC放在了MT7986B里面去。

5G支持4×4 MIMO,最高速率4804Mbps:

TP-LINK XDR6050易展版拆机

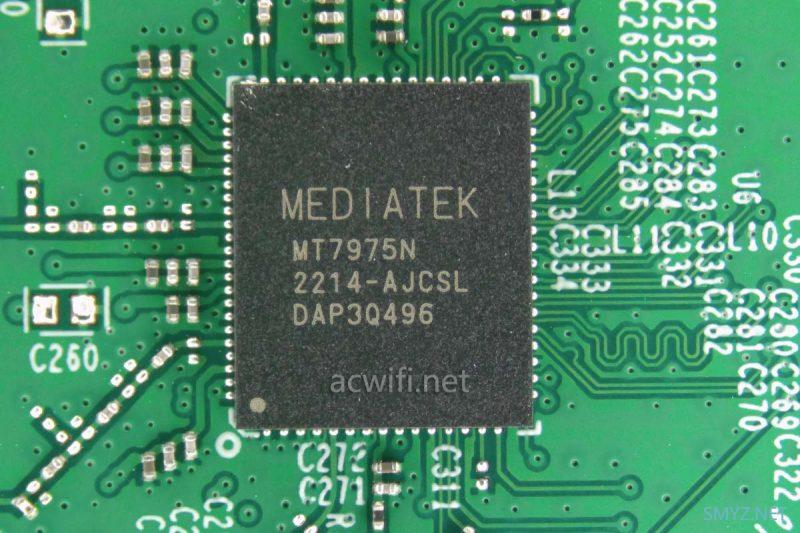

XDR6050的2.4G RF芯片型号是MT7975N,支持4×4 MIMO,最高速率1147Mbps:

TP-LINK XDR6050易展版拆机

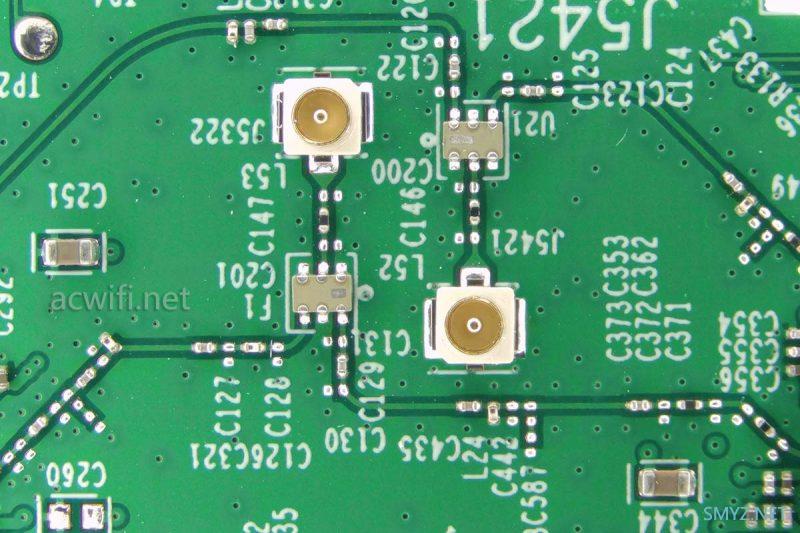

下图是其中的两路射频合路:

TP-LINK XDR6050易展版拆机

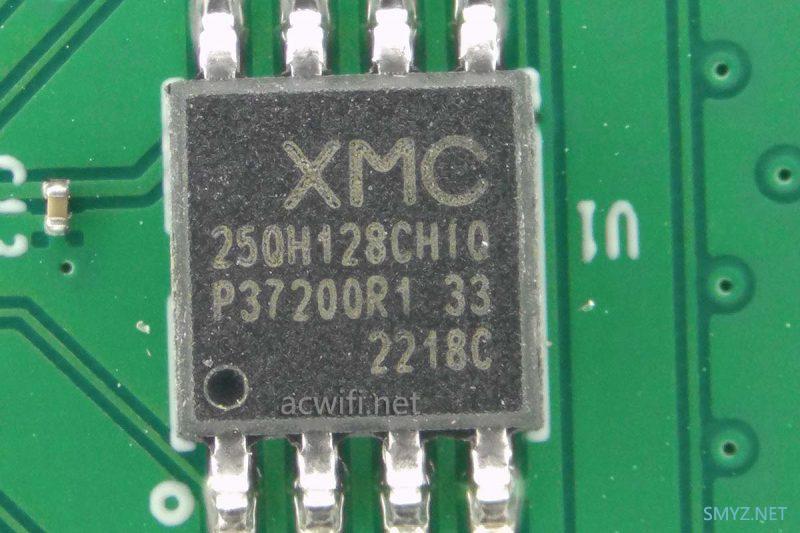

闪存容量16MB:

TP-LINK XDR6050易展版拆机

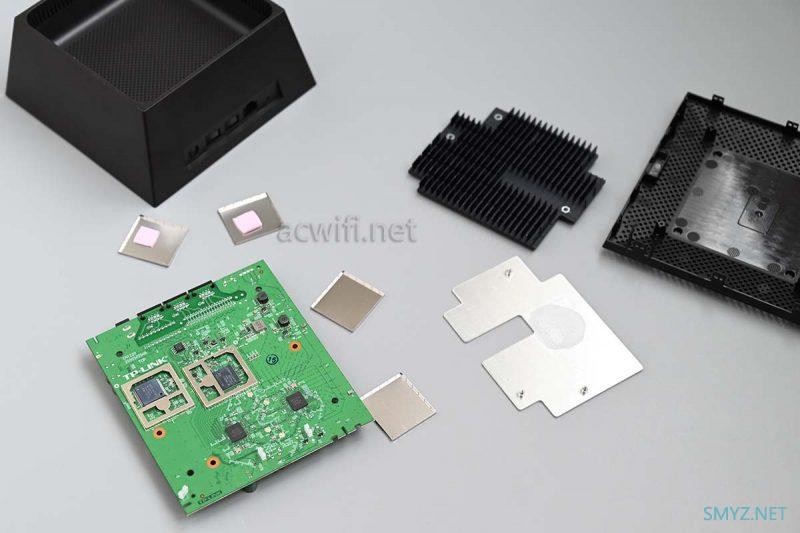

已经拆完了:

TP-LINK XDR6050易展版拆机

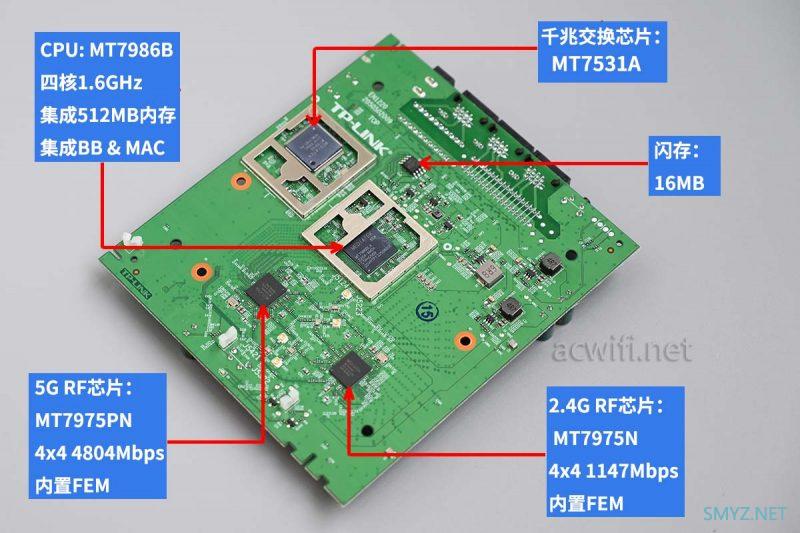

XDR6050的所有芯片型号汇总图如下:

TP-LINK XDR6050易展版拆机

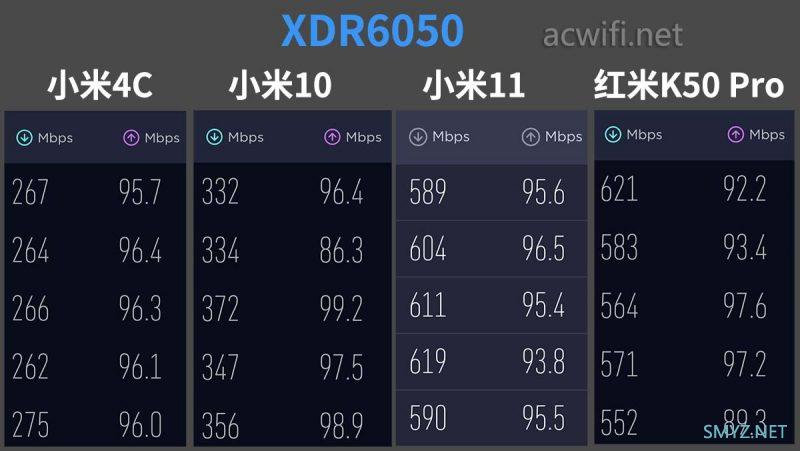

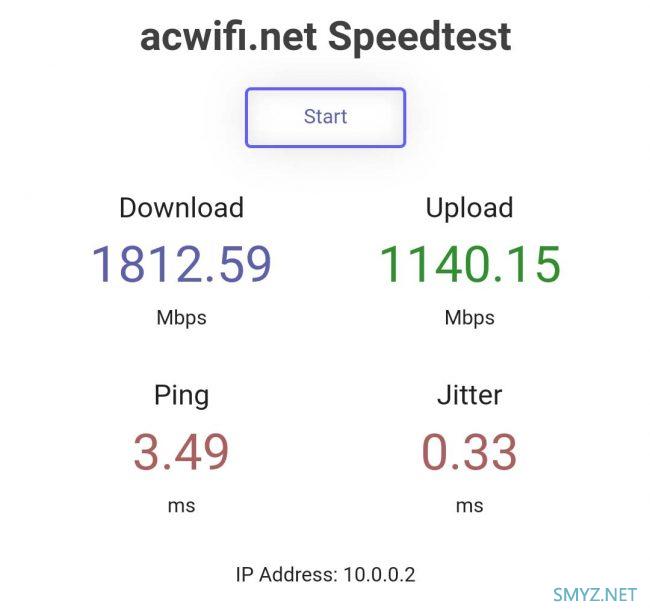

在楼下D点测速看看:

TP-LINK XDR6050易展版拆机

不用多说,强!

只能说集成的FEM太强了。

利用R6812做pppoe服务器,XDR6050设置双WAN,PPPOE拨号上网方式。小米11连接5G简单的测速:

TP-LINK XDR6050易展版拆机

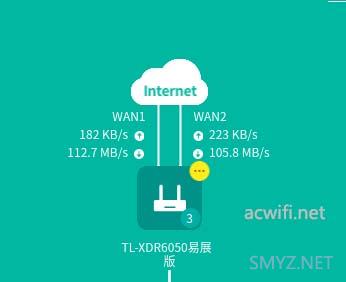

同时查看路由器后台的双WAN流量状态:

TP-LINK XDR6050易展版拆机

TP的路由器开AP模式(有线中继),如果主路由不是TP的,建议开兼容模式。(默认是关闭的)

TP-LINK XDR6050易展版拆机

这样可以减少不明不白的异常问题。

XDR6050跟XDR6020有两个不同,一是外观,二是千兆交换芯片。

XDR6020用了螃蟹,XDR6050用了全套发哥。

会不会是那点功耗差异就在这颗千兆交换芯片上呢?

XDR6020和XDR6050的温度都属于低的,如果不喜欢热的,又需要强信号的,XDR6020和XDR6050都可以考虑,看外观的喜好选择就行了。

XDR6050京东购买链接

若有任何疑问可留言或关注微信公众号smyz-net
