这台京东云无线宝AX3000后羿今天才收到，可能京东快递爆仓了吧。外包装：

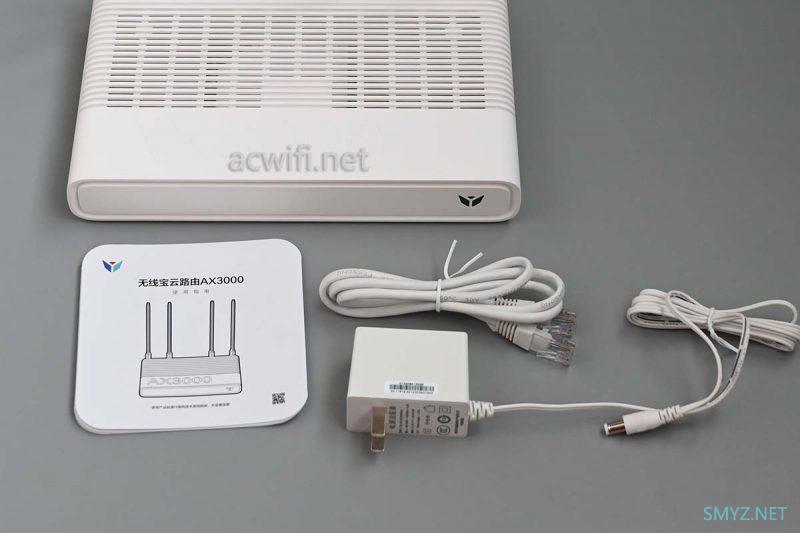

机身和配件：

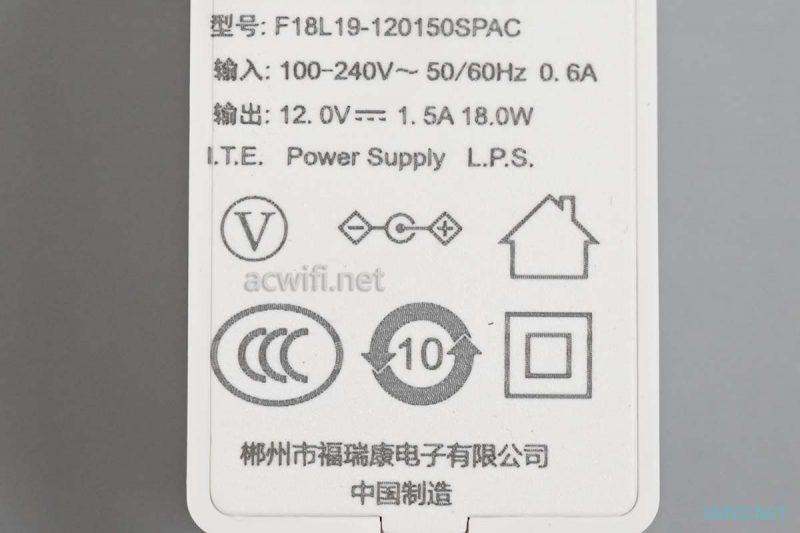

电源输出规格是12V/1.5A，鲜有的AX3000机型会给出1.5A，多数是1A的电源适配器。实测联网后的待机功率是5.5W，不高。

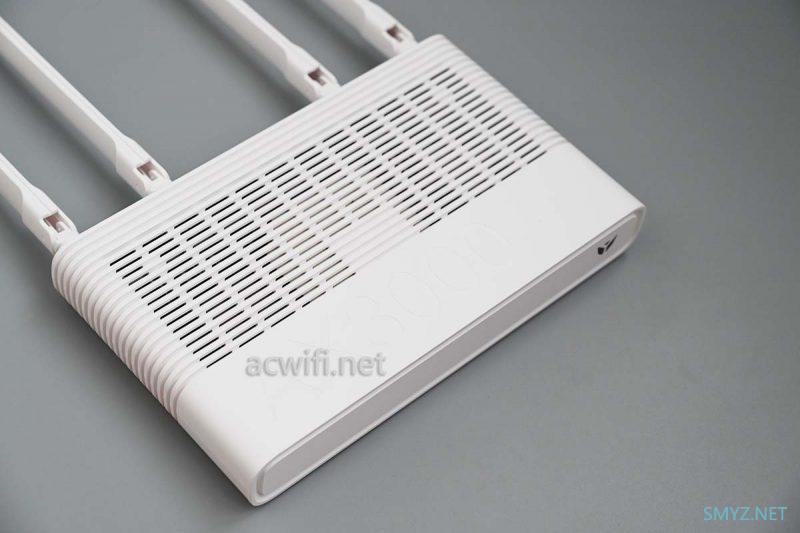

机身顶部有好多散热孔：

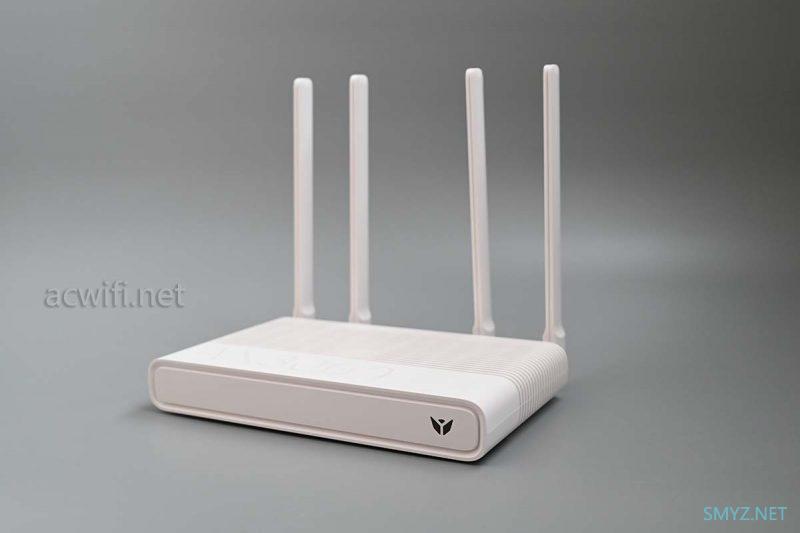

外观嘛，还算可以。

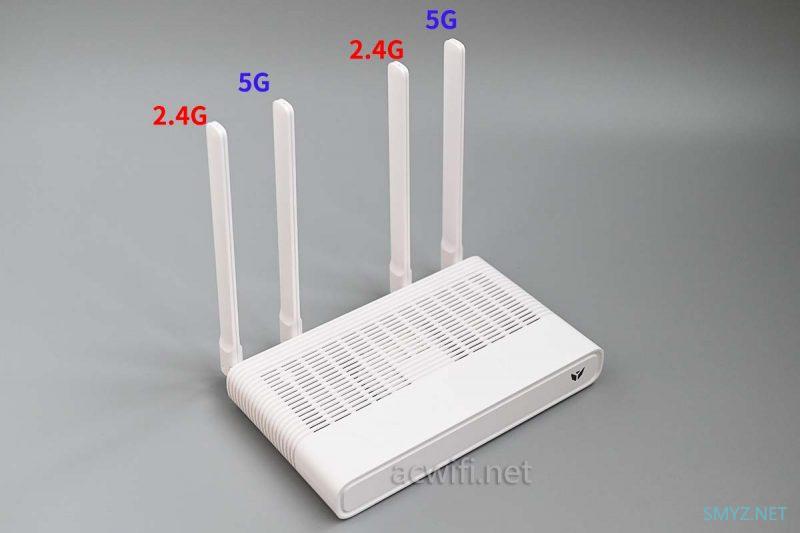

天线布局如下图：

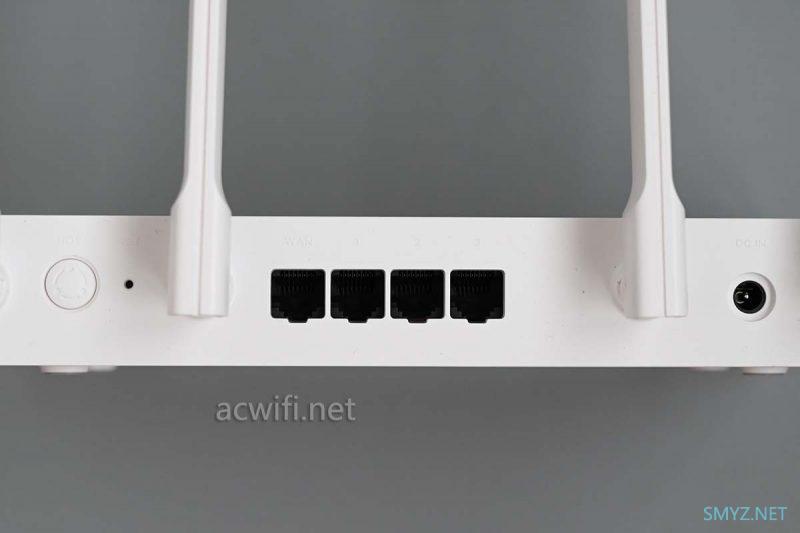

4个全千兆网口，左边的是WAN口，比较难看出WAN或LAN。
机身底部也有好多散热孔，这款外壳的散热做得真足。
产品名称：无线宝云路由AX3000
产品型号：RE-CS-03
底部四个脚垫下有内梅花螺丝，拧出来之后，2秒即可拆开外壳，就是这么容易拆：

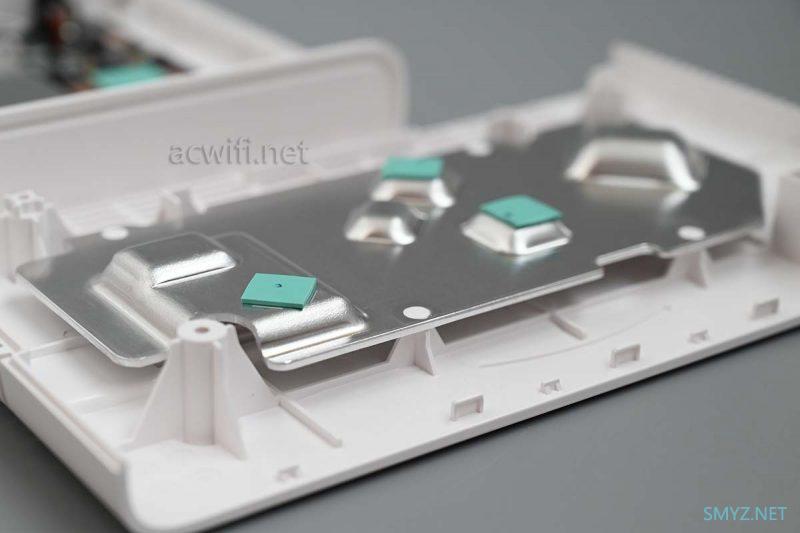

散热片被固定在底壳上，并不是我把散热片放在底壳上。
这一面能看见网口，所以我定义为主板背面：
这一面有2个屏蔽罩，一个很大，一个很小，主板两侧有局部覆铜处理，且放了导热硅脂垫片，与底壳上的散热片相连，这2片垫片我不撕下来了，因为粘得比较牢，容易撕裂。

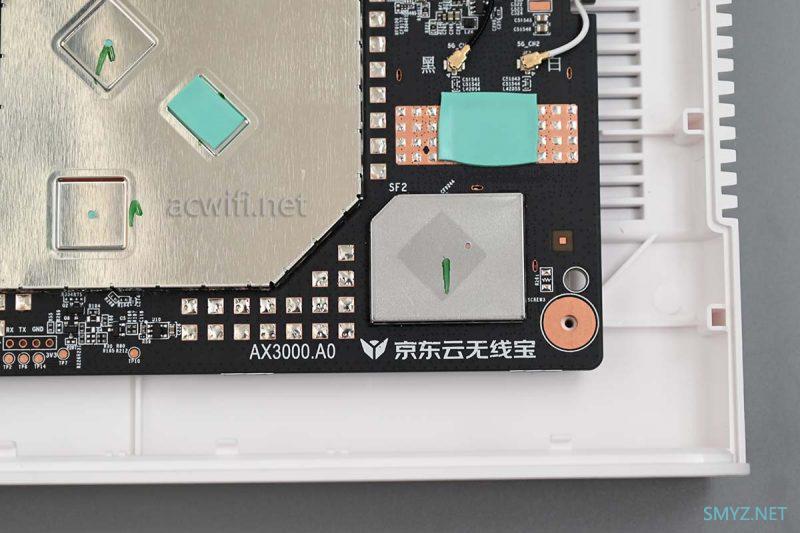

京东云无线宝 AX3000，硬件版本A0：

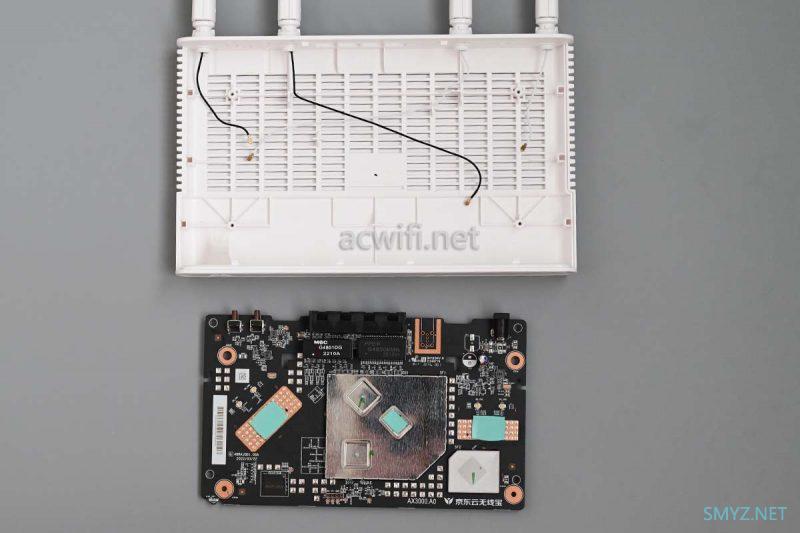

天线插头可以拆开，所以主板可以完整地取出来了：

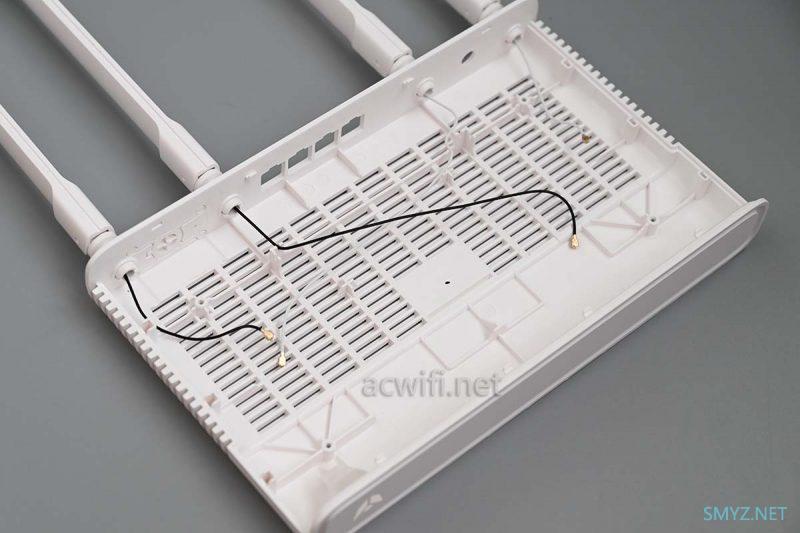

看见的这一面是机身顶盖：
是不是觉得我的相机白平衡有问题？无线宝AX3000后羿的机身就不是纯白的或奶白的。

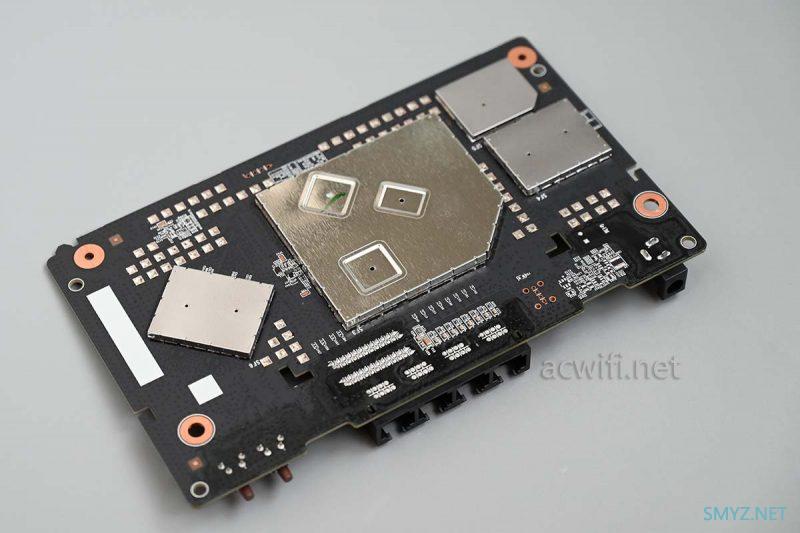

主板正面：

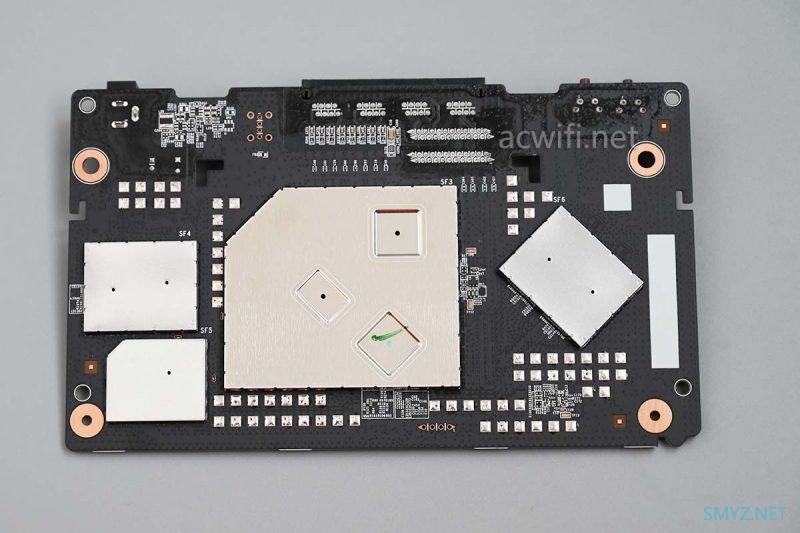

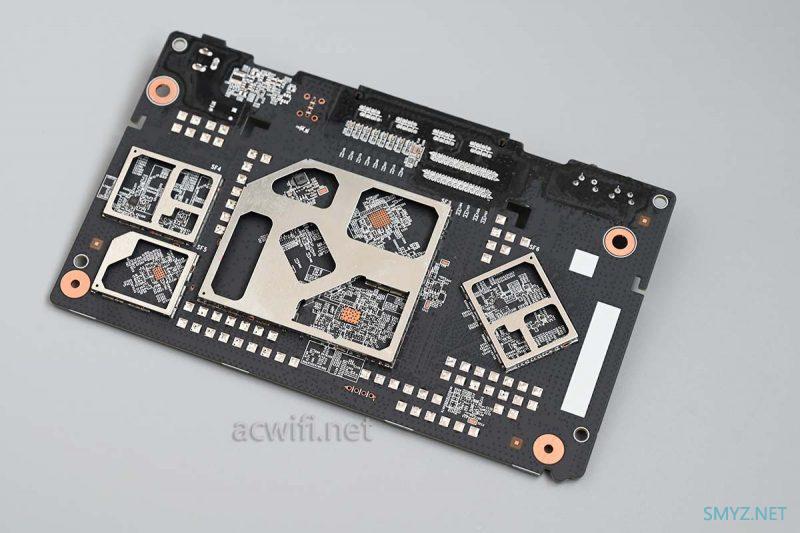

主板背面：
这一面是没有散热片的:
先从这一面开始拆吧，因为这一面屏蔽罩多了一些呀。

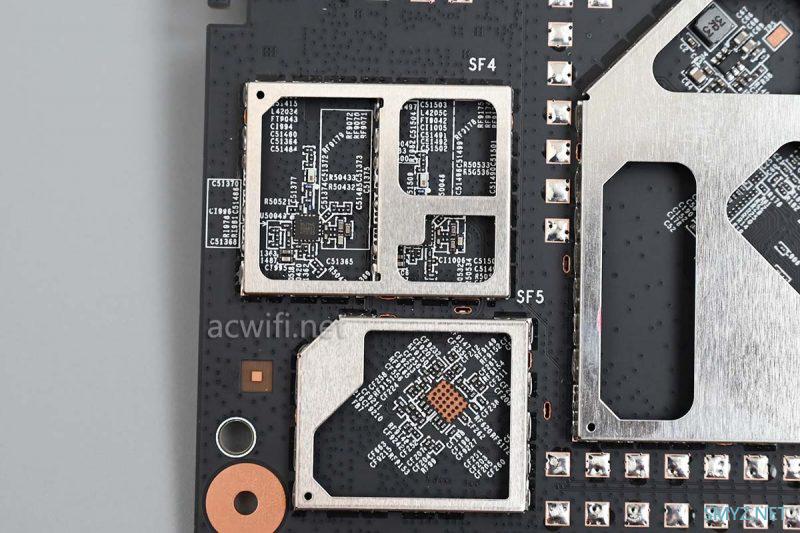

全部撬开之后：
大的屏蔽罩底下没有芯片，两侧的屏蔽罩内有FEM芯片。
这里有一颗被挡住了，不过没关系，能完速看见一颗就好。
放大看，这是一款5G FEM芯片，型号是KCT8570HE，是康希通信科技（上海）有限公司的产品：
KCT8570HE的参数：
Integrated 802.11ax 5GHz PA,LNA with bypass and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 30.5dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.8dB at 5V
Output power:
+16.5dBm @ -43dB DEVM,HE160/MCS11,5V
+20.5dBm @ -40dB DEVM,5V
+22.5dBm @ -35dB DEVM,VHT80/MCS9,5V
+23.5dBm @ -30dB DEVM,HT20/MCS7,5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L,3mm x 3mm x 0.75mm (MSL3,260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

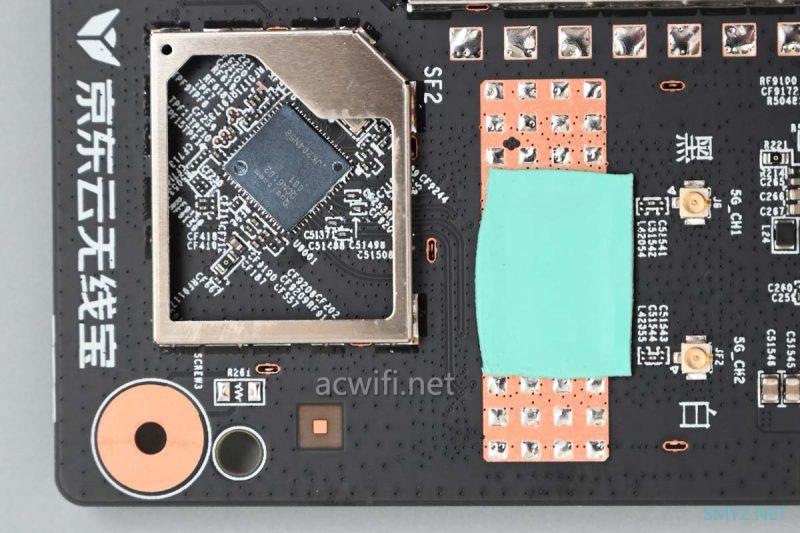

另一端也有两颗FEM芯片：

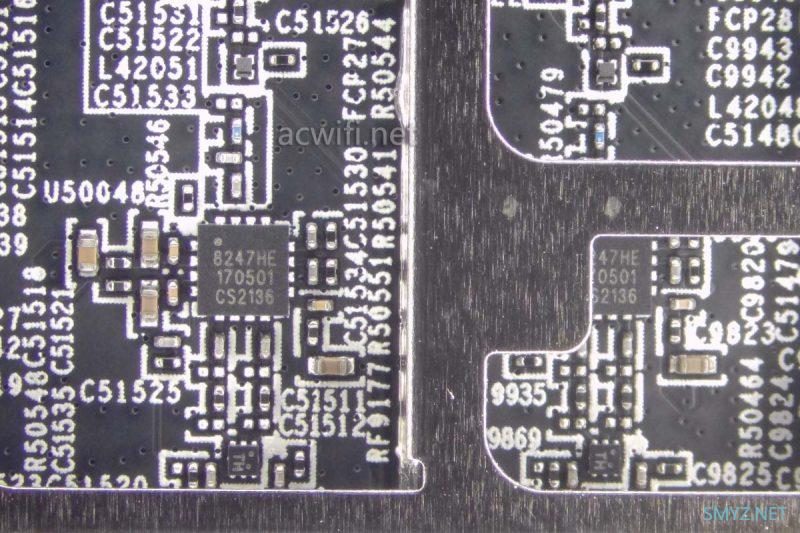

放大看看，这是一款2.4G FEM芯片，型号是KCT8247HE，也是康希通信科技（上海）有限公司的产品：
点此领取京东618红包，每天可领3次
KCT8247HE的参数：
Integrated high performance 2.4GHz PA,LNA with bypass,and T/R switch
Transmit gain: 30dB at 5V
Receive gain: 15.5dB at 5V
Noise Figure: 1.5dB at 5V
Output power:
+20dBm @ DEVM=-43dB,HE40/MCS11,5V
+21dBm @ DEVM=-40dB,5V
+22.5dBm @ DEVM=-35dB,VHT40/MCS9,5V
+23.5dBm @ DEVM=-30dB,5V
ESD protection circuitry on all PINs
Fully-matched input and output
Integrated Power Detector
Minimal External Components Required
Small package: MIS-16L,3×3×0.55mm (MSL1,260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

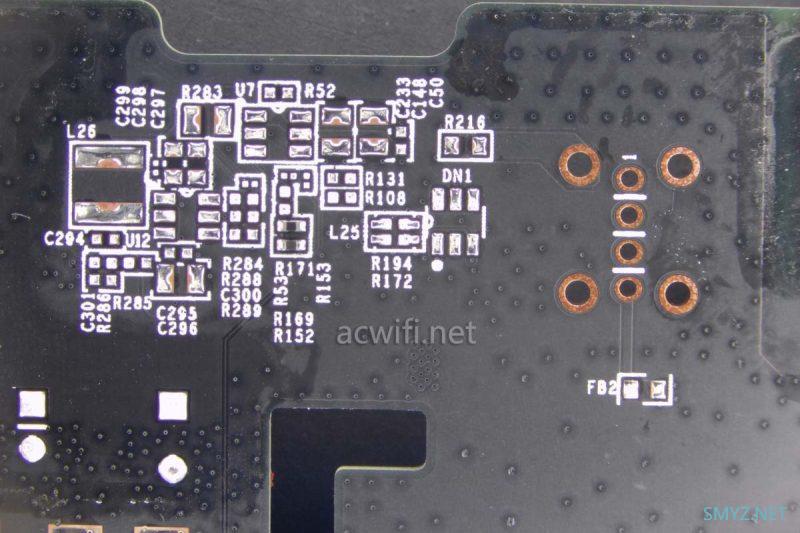

以下电路，像不像是USB供电的？

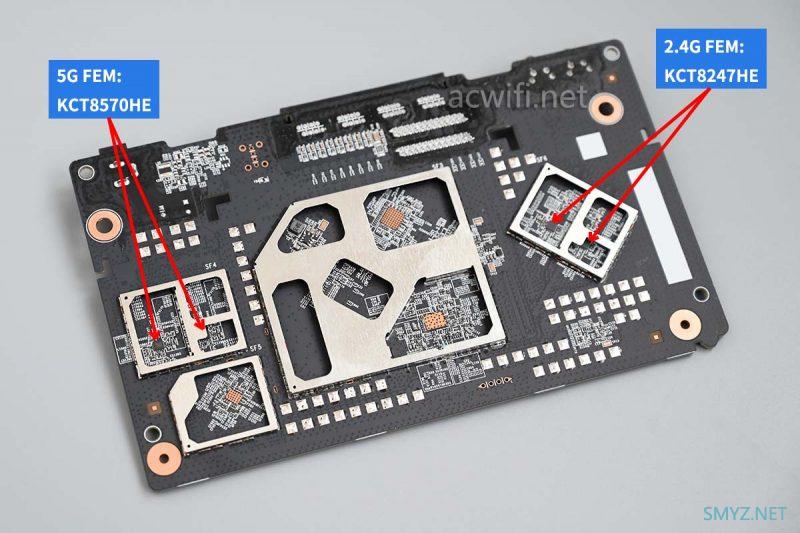

现在先小结一下主板背面的芯片型号：

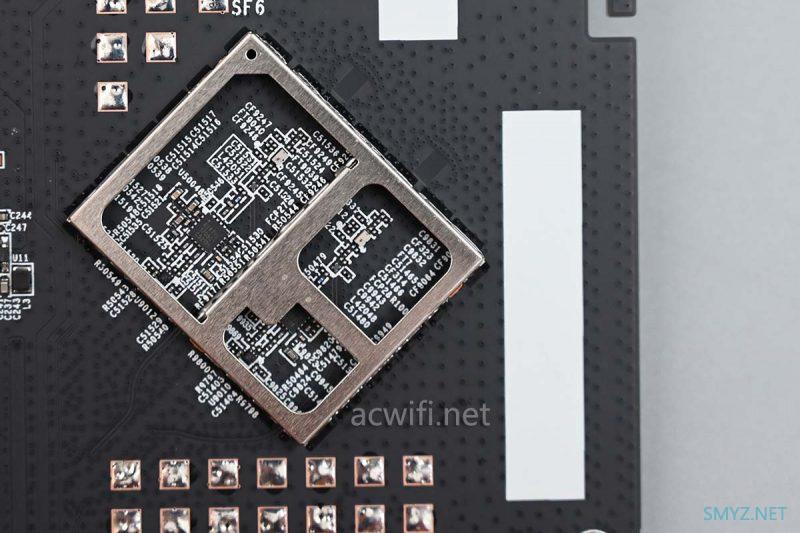

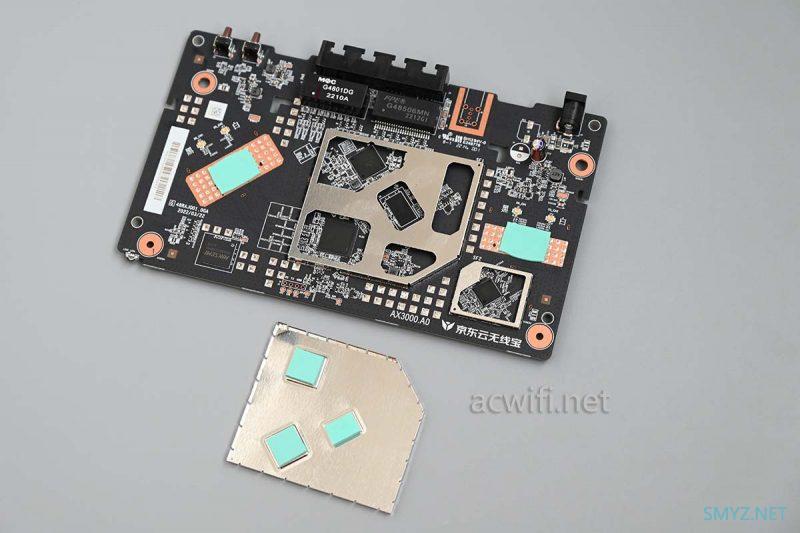

翻过来看主板正面，把两片屏蔽罩打开：（小的那片没进入镜头）

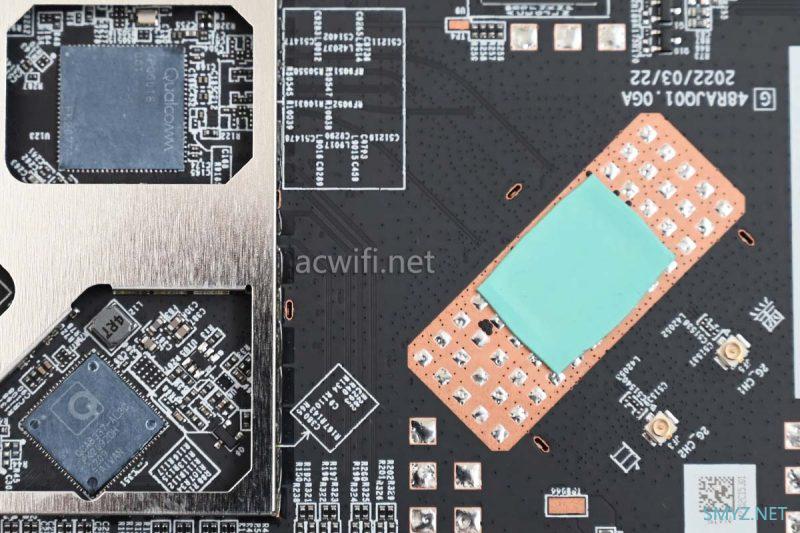

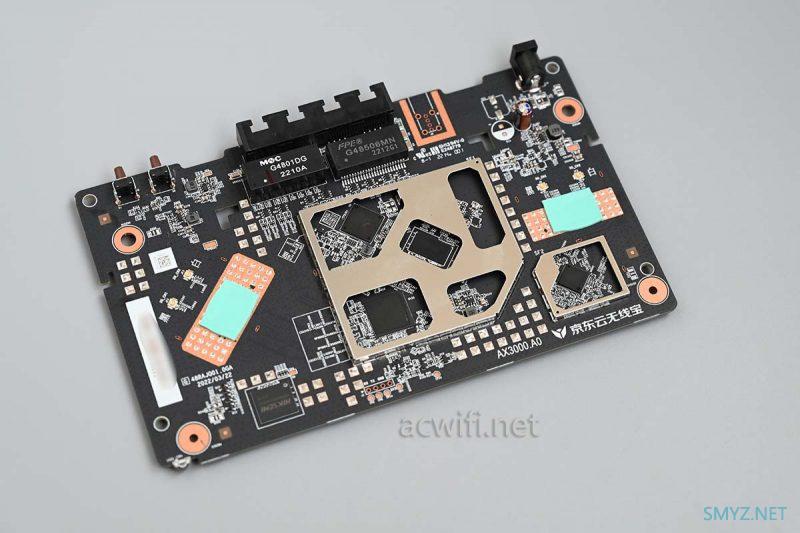

主要芯片都在这一面上了：

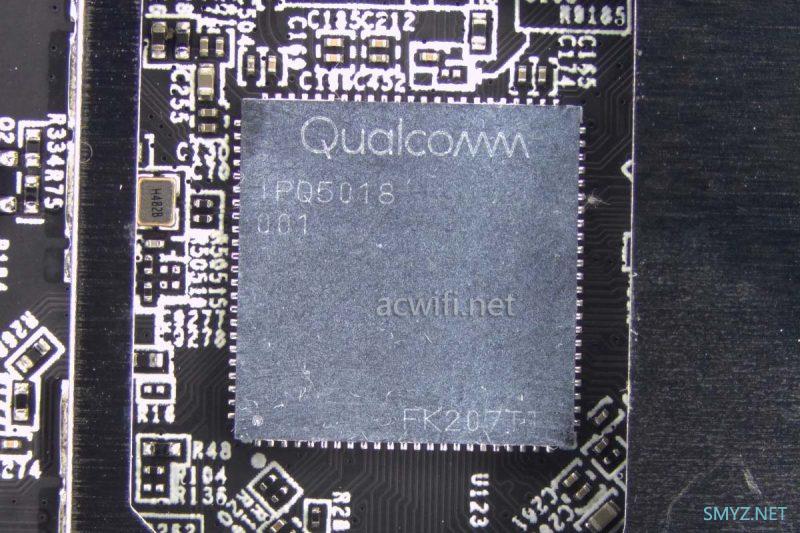

京东云AX3000后羿的CPU型号是IPQ5018，双核1GHz，集成单核1GHz NPU，集成2.4G无线芯片，最高速率574Mbps。
很少AX3000的无线路由器会用上IPQ5018的，多数是用IPQ5000，除非内存要用外挂大于256MB的内存。（IPQ5000集成256MB内存）
京东云AX3000后羿的内存容量正是512MB，内存颗粒的型号是H5TC4G63EFR，SDRAM-DDR3L：
千兆交换芯片型号是QCA8337-AL3C：

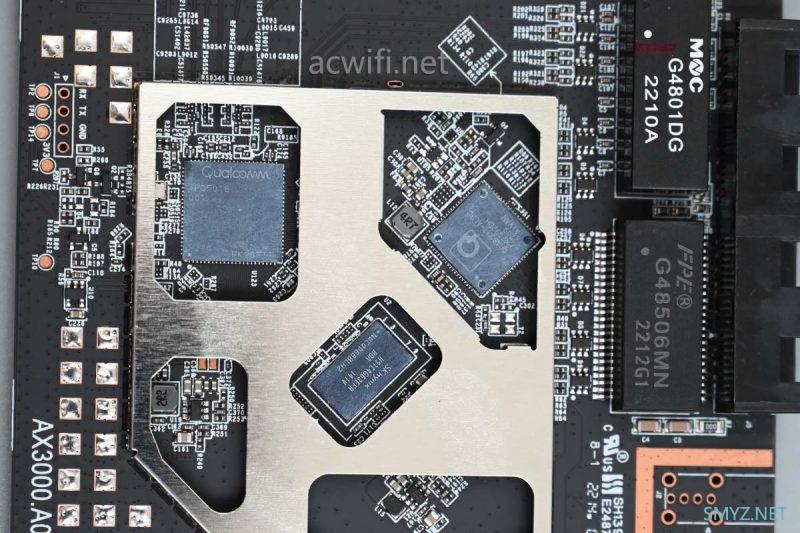

以上三颗芯片的位置关系：
IPQ5018集成的2.4G，外置的两颗独立的FEM芯片KCT8247HE在主板背面：

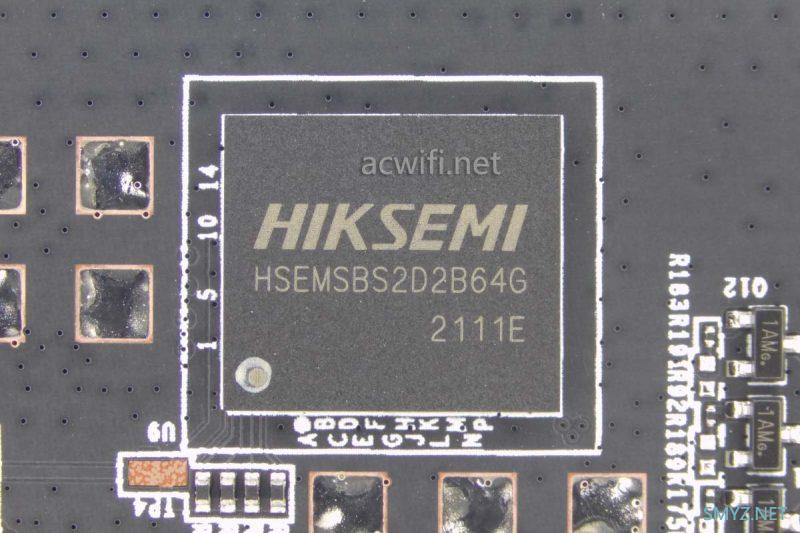

64GB eMMC，海康存储的颗粒：
路由器固件也写在里面了：
开机后就去了51.82MB，我不在APP里绑定它，它的容量就不会变化：
存储设置默认是内置，且不能动，也动不了，意思是不能关闭边缘计算。

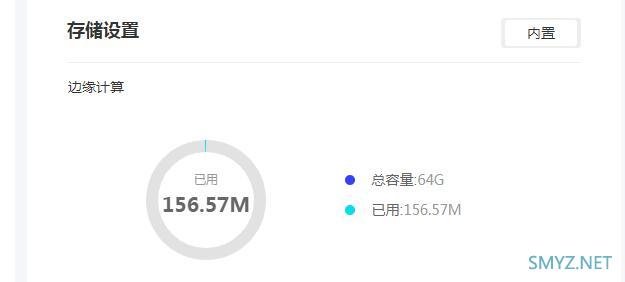

在APP绑定后羿之后，已用容量变成156MB。
不过，直到晚上，它的上行速率都维持在1KB/s以下。。也行速率也是。

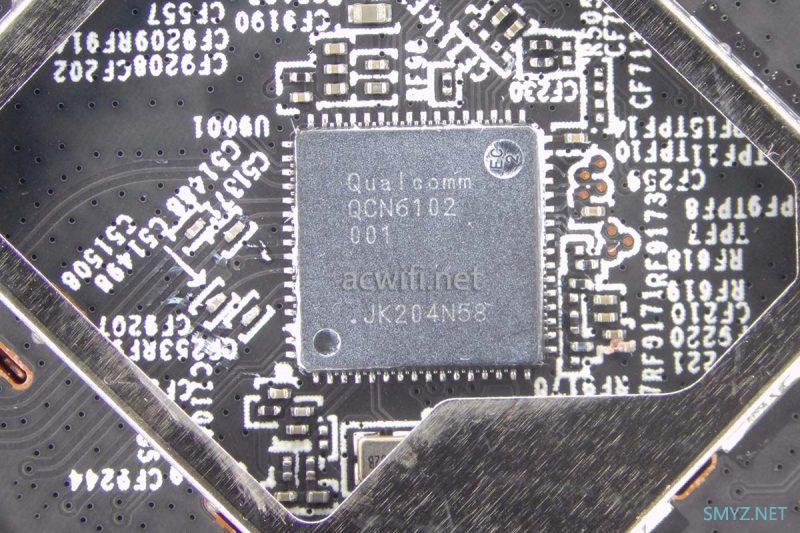

京东云AX3000后羿的5G无线芯片型号是QCN6102，支持2x2MIMO，在160MHz频宽下最高无线速率2402Mbps。
5G外置了两颗独立的FEM芯片KCT8570HE在主板背面：
网口旁边的一个空焊盘：

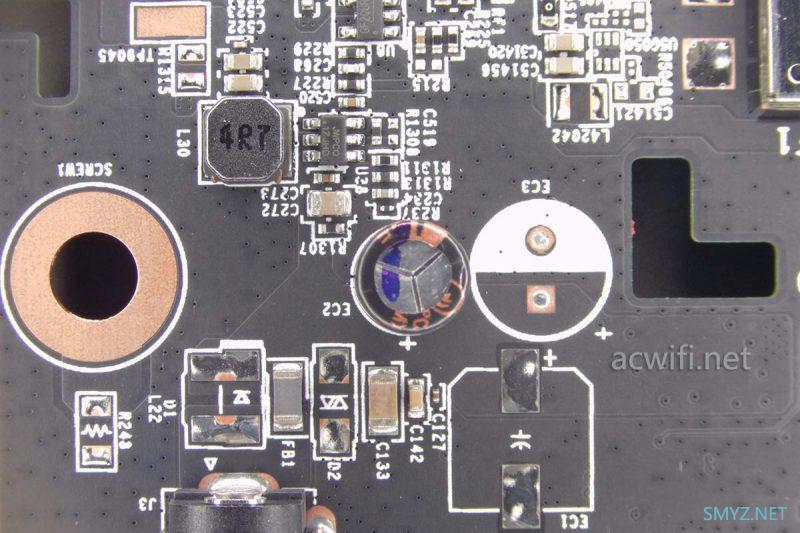

DC电源输入口附近的电路：
至此，京东云AX3000后羿拆机完成了。
各芯片型号汇总图如下：
最后在D点测速看看：
路由器放在下图中的”WIFI“位置，拿着手机在楼下D点位置进行测速。电信宽带1000下行100上行，只测5G，信道44，开160MHz频宽。
结果如下：
对于AX3000规格的无线路由器来说，测速还算不错，红米K50 Pro能有300兆。
默认支持k和v：

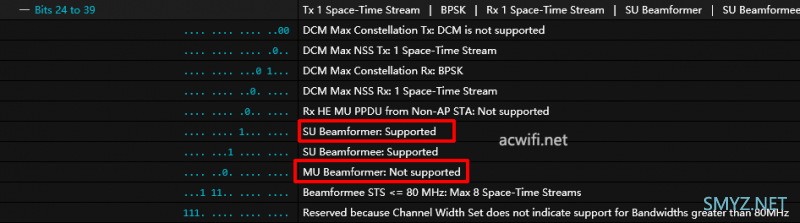

支持波束成形，不支持MU-MIMO
硬件对得起这199元的价格，比CR8806、CR8808要强一点点。
路由状态截图：
是的，到发文前，还是这个1KB不到的流量。不知为何！
不知是否等7天后才猛跑，一切都不知道，只知道不能关边缘计算，如果不冲着未知数的低积分，可以选择其它机型。
京东云后羿AX3000京东购买链接

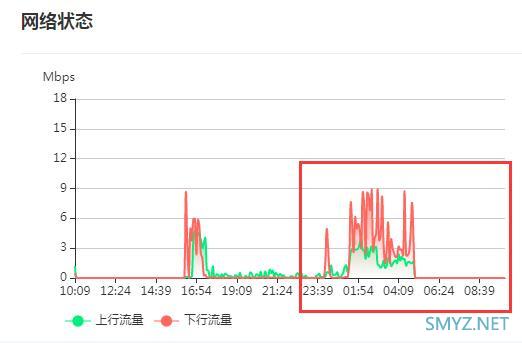

6月5日补充：昨天我从APP里把它解绑了，开机了一晚上之后，缓存仍然继续增加的，而且还在跑流量：
