烽火R1S在京东偶尔279元，加上满250减12的全品券，267元到手。有人留言说这款是博通的，我才知道的，且是512MB内存，你们不都是喜欢大吗，我指的是内存内存。

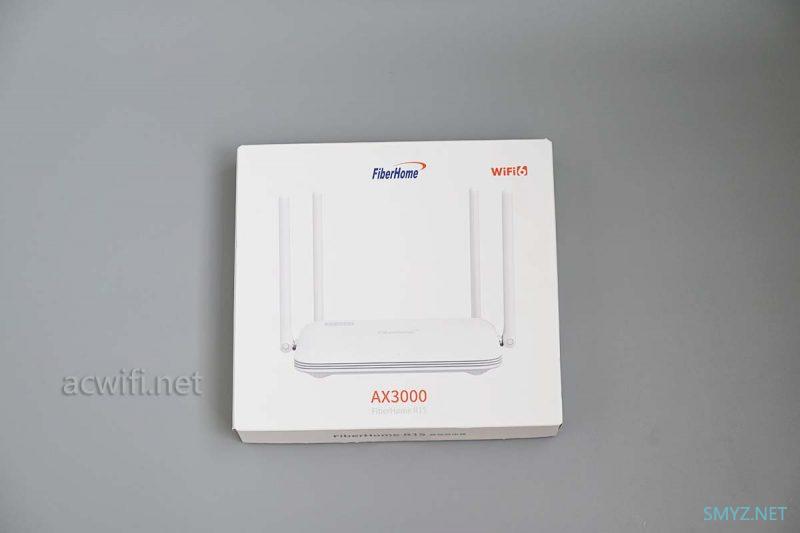

外包装：
取出机身和配件：
电源输出规格是12V/1A，实测待机功率5W，发热不大。
机身正面：
背面的接口：
右边是WAN口，WAN口没有用特别的颜色做标高。
机身底部好多散热小孔：
这款烽火R1S发热不明显，温温的。
如果你的路由器怕热，可以在底部垫个散热器，淘宝链接。

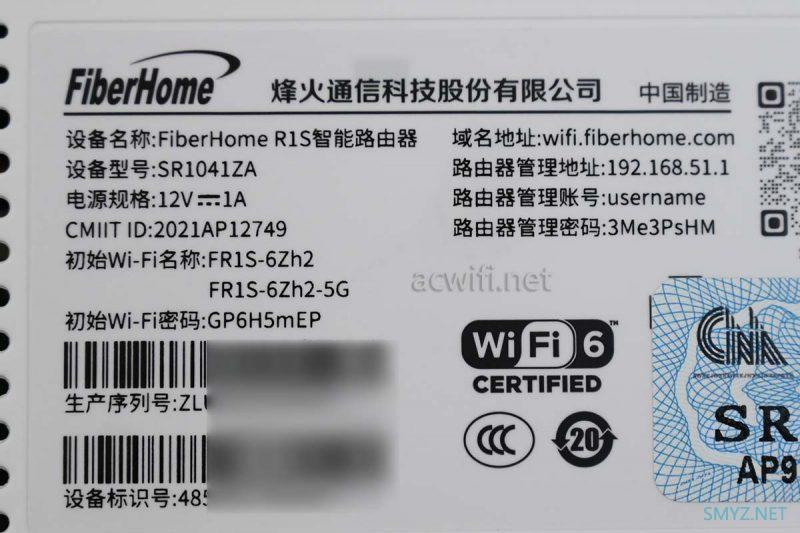

底部的标签：
设备型号：SR1041ZA
拆开外壳：

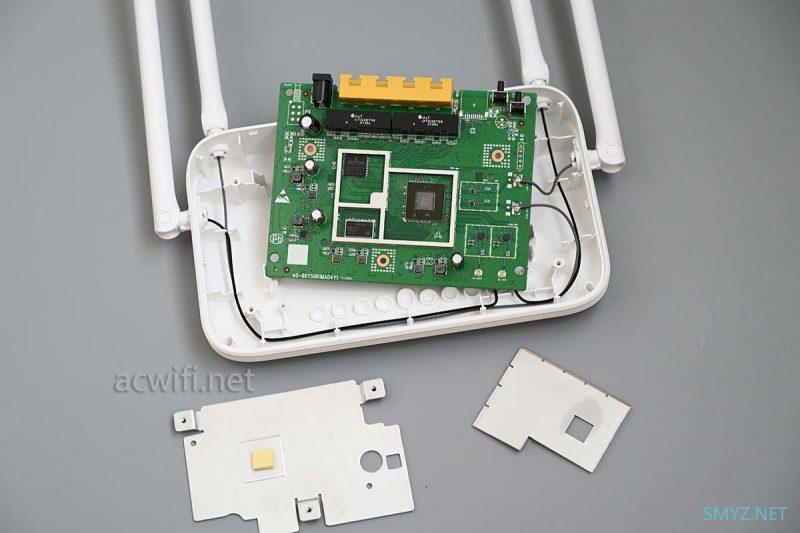

有一片散热铝板：
如果有焊接也有可拆的，可拆的就一定是5G天线：

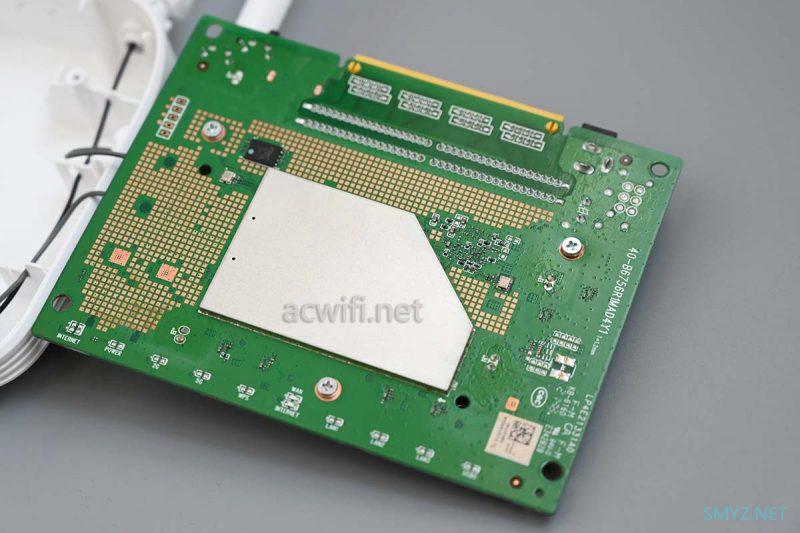

翻转主板看背面，中中间位置有一个较大的屏蔽罩：
只是呢，它是直接焊在主板上的，我拆不了，里面多数空的，我不想剪烂它，因此放过它一马，以后山水好相蓬。
屏蔽罩的一角有一颗闪存芯片，型号是F50L1G41LB，容量128MB。
背面看完了，是的看完了。

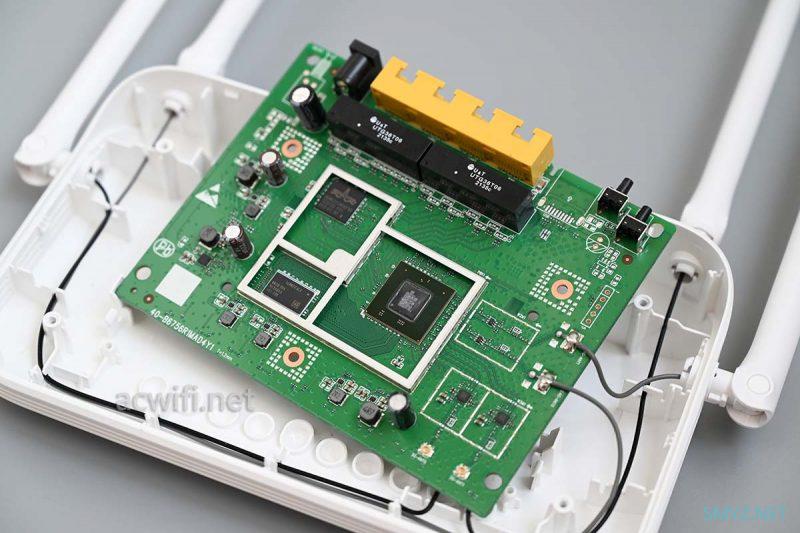

翻过来主板正面，卸下它的散热铝片呀，板呀，器呀，随便 了都是一个意思。
隐约地看见5G有独立功放，而2.4G没有。
用一成功力的一阳指把屏蔽罩打飞：
烽火R1S（听说把型号打完整了有利于百度SEO，会多些流量）的CPU型号是
BCM6756是四核1.7GHz，A7架构。同时内置了双频DBDC，均支持2x2MIMO，2.4G最高速率574Mbps，5G最高速率2402Mbps。
这样的绿色的板子才好看嘛，走线清晰可见。

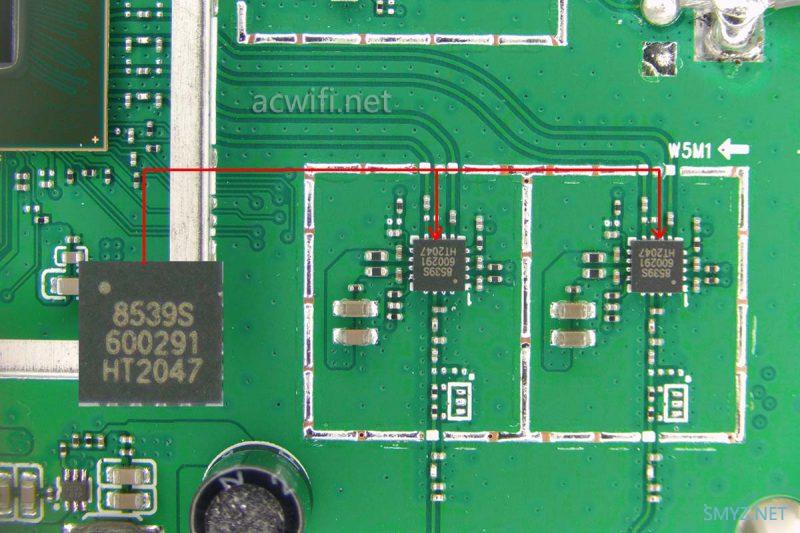

2.4G没有用外置FEM芯片，你看见的只是收/发切换开关。
5G就有外置FEM芯片，型号是KCT8539S，上海康希通信科技公司的产品。
KCT8539S的参数如下：
Integrated 802.11ax 5GHz PA,LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30dB at 5V
Receive gain: 14dB at 5V
Noise Figure: 2.6dB at 5V
Output power:
17dBm @ -43dB EVM,HE160/MCS11,5V
20dBm @ -40dB EVM,5V
21.5dBm @ -35dB EVM,VHT80/MCS9,5V
22.5dBm @ -30dB EVM,HT20/MCS7,5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L 3mmx3mmx0.85mm (MSL3,260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

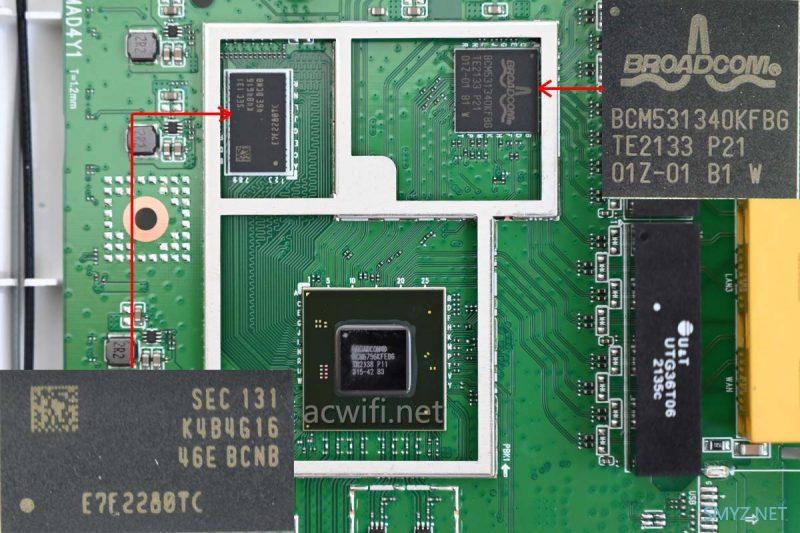

CPU旁边的内存芯片，型号是K4B4G1646E-BCNB，三星DDR3，容量512MB。还真是512MB内存。
靠近网口的是BCM53134O，末位是字母O，不是数字0，但看着又像是0，但BCM53134O和BCM53134P才有2.5G速率的SGMII，实测3个LAN口到小米11 5G的速度随便测得1799Mbps，所以没有1G瓶颈。它就不会是不带2.5Gbps SGMII的BCM53134M和BCM53134S。
从上图可见WAN口是接在BCM6756上的，CPU集成的1G PHY就是这么用的。
好了，这款烽火R1S拆机完成啦，其它没啥好看了
烽火R1S各芯片型号汇总图如下：
在楼下D点位置测速看看：
不算很强。但比同方案不同FEM的天邑TY-6261M好些。
主界面:

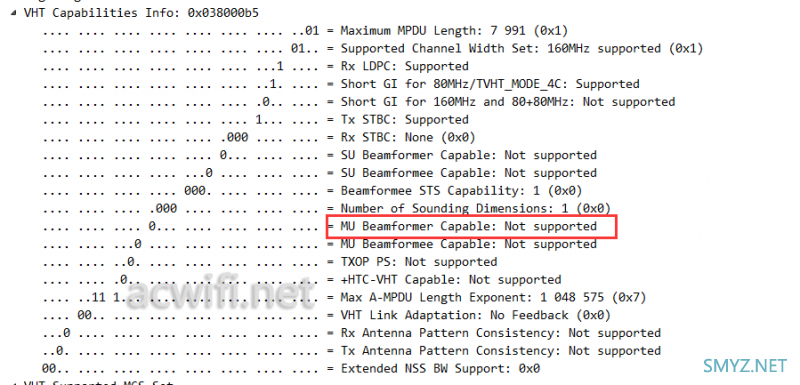

通过抓包可以看出这台无线路由器不支持MU-MIMO，商品页里说明可以支持，估计是以后通过固件更新来支持吧。
如下图Wi-Fi 5信息
Wi-Fi 6里的信息：
如果能支持MU-MIMO也就是能支持多用户波束成形，也必然支持单用户波束成形（SU Beamformer），在中远距离的无线质量会提高一些。
只是2条空间流的波束成形能力没有4条空间流的提升明显，比如在不同空间流下的每个子载波的角度数量是大不同的。所以绝大多数4x4MIMO的芯片会比2x2MIMO的芯片在不同方位和距离容易获得高速。
从抓包里也可以看出支持802.11k、802.11v、802.11r的情况。
这是支持BSS Transition，即802.11v
支持Neighbor Report，即802.11k
搜索Mobility Domain，并有看见有这一项，通常里面会包含”Fast Transition “字眼，或”FS Transition “，就这是802.11r。这台不支持，通常不支持了，因为我主观认为802.11r越来越不重要。有k和v就行了。这样你不管组不组mesh，手机都可以自动切换（老手机除外）。通常这叫做被动漫游，主动漫游需要有弱信号剔除，意思就是”走你“。如果不支持”走你“的手机，会犯傻：走还是不走！
够了，口水了一堆！
这些博通方案的AX3000，适合恐惧发热的和讨厌1G瓶颈而又喜欢512MB内存的。
